3D顯示技術從去年開始,在市場上就一直有著相當大的話題性,特別是在電影領域,"阿凡達"精彩緊湊的劇情加上驚人的3D特效,不僅為其創下電影史上的銷售佳績,也帶動後續3D電影的熱潮。而在今(2010)年的台北國際電腦展期間,大會在信義區的世貿一館內也有設置一個"3D立體影像主題館",展示了多種3D影像顯示技術與相關的產品,包含液晶電視、液晶顯示器(電腦用)、筆記型電腦、投影機、遊戲機、數位相機、數位相框以及數位看板...等產品領域,在台北國際電腦展(Computex 2010)的各個展覽館區幾乎都可以看得到,顯示有相當多的廠商對於"3D顯示"的市場商機已經躍躍欲試。

這次筆者要來跟各位網友分享的產品,是由華碩新推出的VG236H 3D螢幕套件,顧名思義,華碩這款新的VG236H不僅包含可以支援3D顯示的液晶螢幕,也包含了一組用來觀賞3D螢幕效果的套件,而搭配的這組"套件",則是在顯示卡領域相當知名的NVIDIA的3D VISION產品,所以基本上使用者購買華碩這款新的VG236H 3D螢幕套件之後,只需要再搭配NVIDIA可以支援3D VISION功能的顯示卡,就可以準備開始享受立體感十足的3D畫面啦!



產品開箱與螢幕檢視

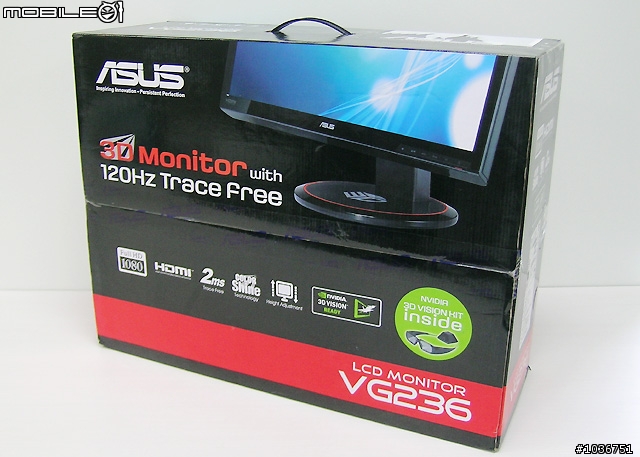

直接來看華碩這款新的VG236H的外包裝箱吧!
它是採用對稱的方式設計,也就是說正面與背面、左側面與右側面、上方與底部的圖案設計與文字標示都是相同的,只不過上方多了一個提把設計而已。而在正面(或背面)的中間位置,可以看到3D Monitor with 120Hz Trace Free的文字標示,目前要能夠用來搭配NVIDIA的3D VISION解決方案,具備120Hz的液晶螢幕算是必要的條件之一。

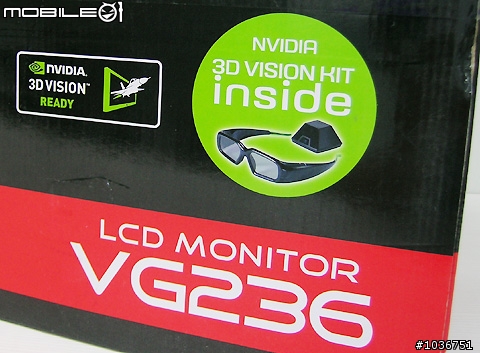

在外包裝箱正面(或背面)的右下角,可以看到產品已經內含NVIDIA 3D VISION套件的標示,這樣可以省下使用者另外添購NVIDIA 3D VISION套件的程序。(不過搭配的顯示卡還是要另外購買囉...

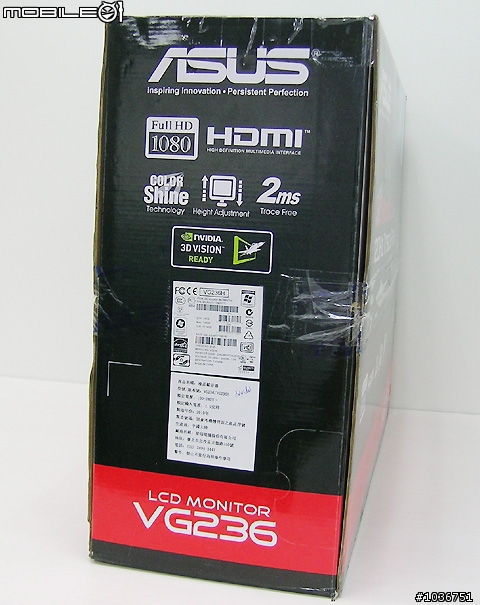

在外包裝箱的側面部分,這裡標示的產品六大特點跟正面(或背面)是一樣的,包含符合Full HD/1080P規格的液晶螢幕、內建HDMI傳輸介面、支援Color Shine技術、螢幕可以做高低位置的調整、2毫秒反應時間的液晶面板以及支援NVIDIA的3D VISION功能等。

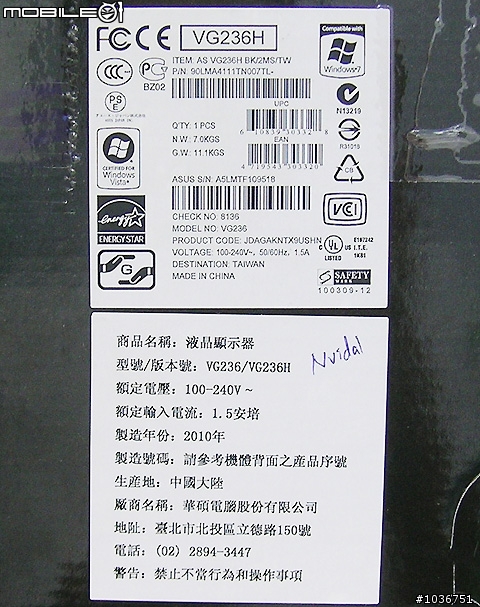

在上圖的外包裝箱側面,有多貼了如下圖的產品標籤,由標籤上面可以得知這款產品的型號是VG236H,含外包裝箱的總重量是11.1公斤、淨重是7.0公斤,可以支援100V~240V的全電壓範圍,產品的生產製造地區是在對岸...等資訊。
註:根據產品使用手冊的說明,產品型號VG236H的包裝才有內含NVIDIA的3D VISION套件。

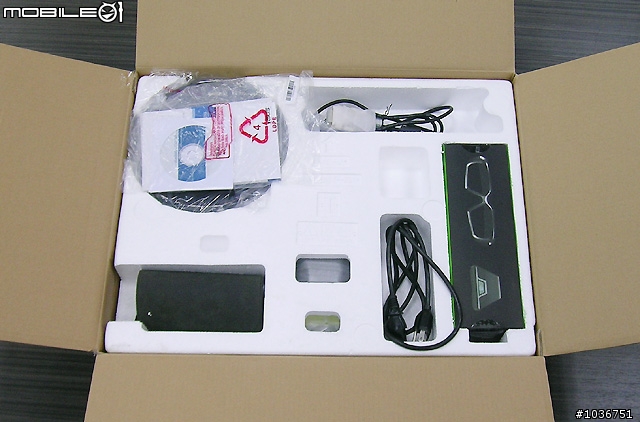

開箱囉!

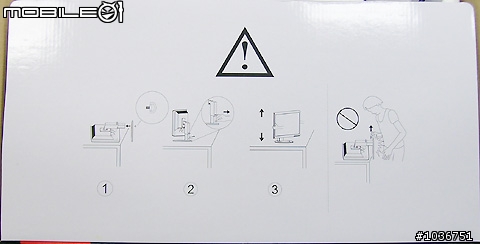

在拆開外包裝箱的時候,筆者發現了如下圖的液晶螢幕安裝步驟圖示,其中在右邊的部分,因為這款VG236H的螢幕是可以做高低位置的調整,在螢幕支撐臂上有設置一個卡榫裝置,這裡就是提醒使用者,要先將螢幕底座安裝完畢並且將螢幕擺正,然後才將卡榫拔出來,如此才不會在安裝螢幕底座的時候,因為螢幕支撐臂彈出而不小心打到自己。

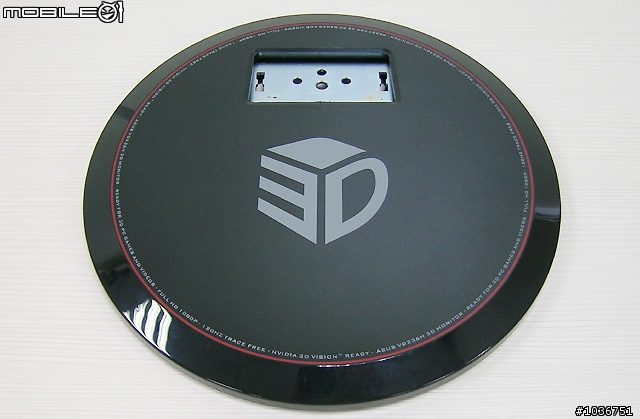

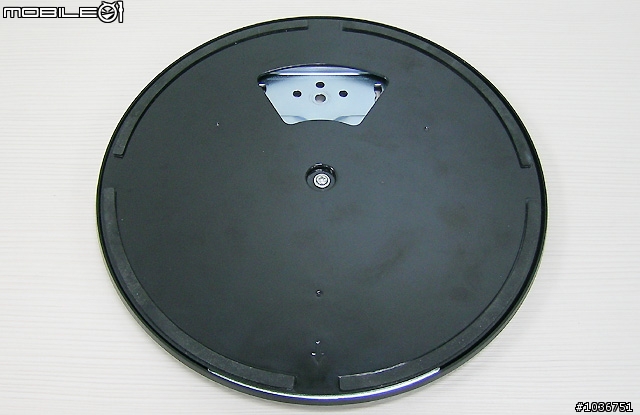

下面兩張圖是這款VG236H的螢幕底座之正、反面特寫,在螢幕底座的正面中間有標示3D字樣,整個螢幕底座正面都是採用黑色鏡面烤漆處理。螢幕底座與支撐臂之間是使用一個可以免用螺絲起子的大頭螺絲來加以固定,而這個螢幕底座本身是具有可以往左或是往右方向的旋轉功能(約150度)。

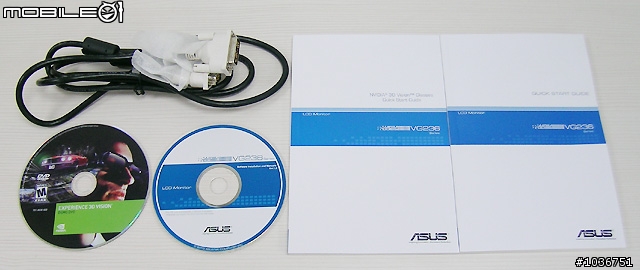

在產品內附的配件部分,比較重要的包含有一本VG236H的快速使用指南、一本NVIDIA 3D VISION套件的快速使用指南(這兩本快速指南都是多國語言版本)、一片VG236(系列)的電子檔使用手冊(多國語言版本)與軟體光碟、一片NVIDIA 3D VISION的展示DVD片以及一條Dual-Link DVI傳輸線。


接著讓VG236H的液晶螢幕本體現身囉!由產品型號相信各位網友應該不難猜出,這款液晶螢幕的尺寸大小是屬於23吋等級。

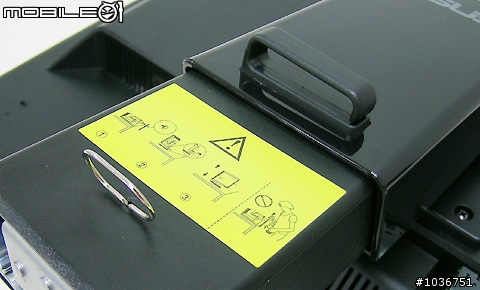

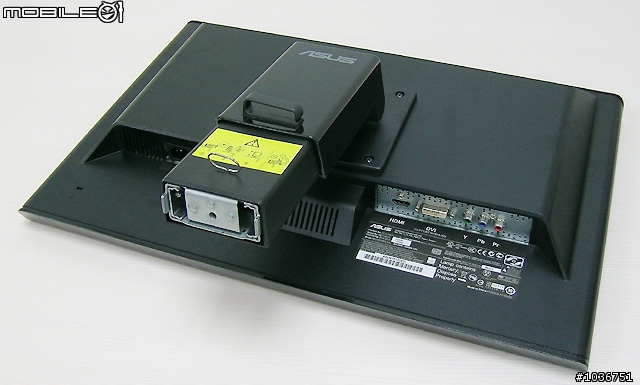

貼近來看螢幕支撐臂,如下圖所示,這裡貼了一張黃色的標籤貼紙,上面也有與前面在外包裝箱上面看到的液晶螢幕安裝步驟圖示相同的標示,銀色的金屬環裝置就是用來固定螢幕支撐臂不會彈出來,而在黃色標籤貼紙上方的黑色環狀裝置,則是讓使用者可以用來整理線材。

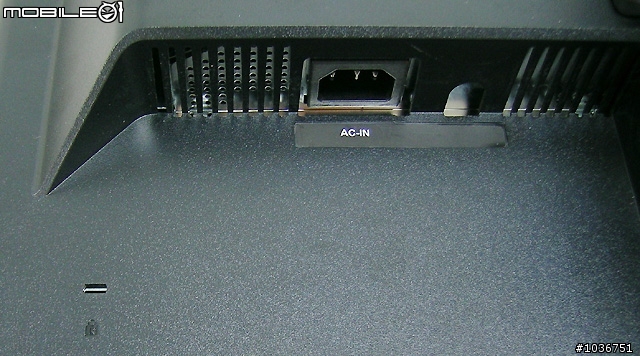

在螢幕背面的左下方,由下圖可以看到這裡有設置一個防盜鎖孔,以及一個標準三孔式電源線的AC-IN插孔,顯示這款液晶螢幕已經將電源供應模組內建在機身裡面了。

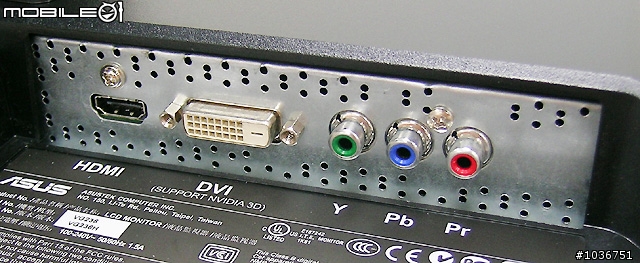

在螢幕背面的右邊中間位置,則是可以看到如下圖的三種連接介面,由左至右依序是一組HDMI傳輸介面、一組可以支援NVIDIA 3D VISION的DVI視訊傳輸介面以及一組色差端子。
註:根據產品使用手冊的說明,三種傳輸介面中只有DVI可以支援NVIDIA的3D VISION功能,其他兩種都不行。

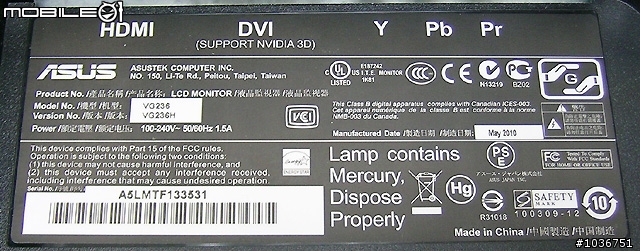

下圖是貼在螢幕背面的產品標籤,與外包裝箱側面的標籤貼紙一樣,這裡也有標示產品型號、使用的電力規格、生產製造地區是在對岸以及生產日期是在今年的5月份...等資訊。

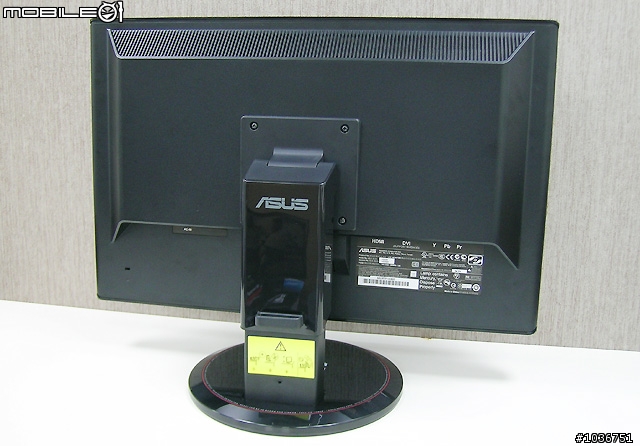

來一張將螢幕底座組裝好之後的螢幕後方特寫!由下圖可以看到在螢幕背面的上方有設置一大片的柵狀散熱孔。


下圖則是將螢幕支撐臂調整到最高位置的模樣!在螢幕支撐臂的上半部,由於是採用黑色鏡面烤漆處理,所以在下圖中可以看到有一些鏡面反射效果;而螢幕支撐臂與液晶螢幕之間是採用可以拆卸的設計,所以使用者如果有例如壁掛需求的話,也可以將螢幕支撐臂拆掉來更換成壁掛裝置或是其他類型的螢幕支撐臂喔!

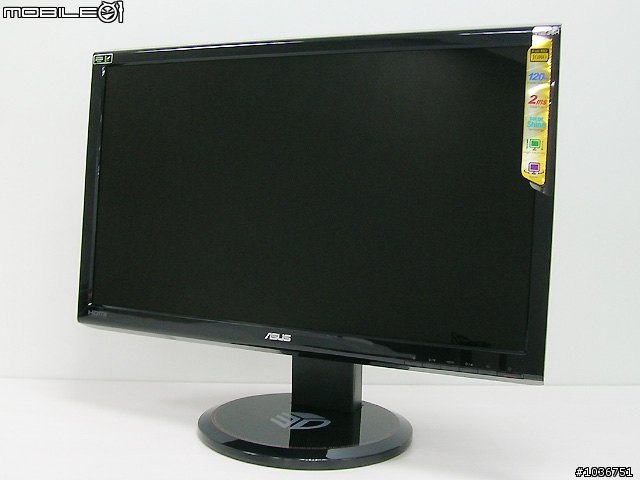

來一張正面斜角度的特寫!坦白說,下圖可是筆者花了不少時間才擺設好的角度(包含將附近的其他物品搬開...等),因為這款VG236H的螢幕是屬於鏡面型式,而且鏡面效果還蠻閃的(還有螢幕邊框的黑色鏡面烤漆也是),所以下面拍攝的圖片如果有一些燈光反射或是周圍物品倒影的話,還請各位網友多多包涵哩!

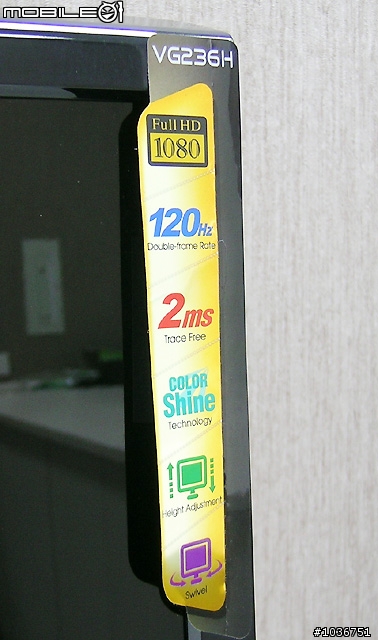

在螢幕正面的右上方,有貼一張如下圖的標籤貼紙,這裡標示的產品型號以及產品特點,除了最下面的螢幕具備可做左、右旋轉的功能之外,其他的部分都與外包裝箱上面的標示相同。

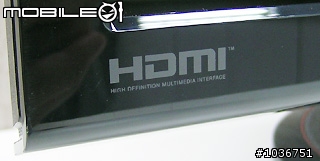

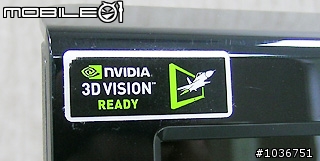

在螢幕正面的左上方,有貼一張NVIDIA 3D VISION READY的標籤貼紙(請參考左下圖);而在左下方的位置,則是標示了這款液晶螢幕有內建HDMI傳輸介面(請參考右下圖)。

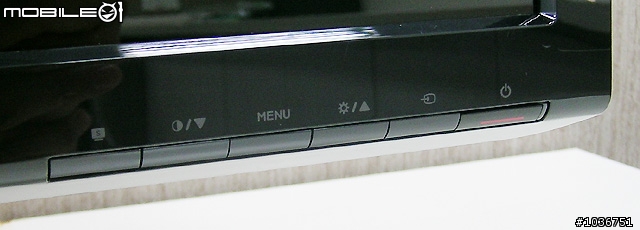

如下圖所示,這款液晶螢幕的操作按鍵則是設置在螢幕正面的右下方,其中比較特別的是最左邊的"S"按鍵,在不開啟OSD選單的情況之下,"S"按鍵是可以用來切換使用SPLENDID智慧型影像技術的快速按鍵,能夠快速切換遊戲、夜視、風景、標準以及劇院等五種預設的影像模式。

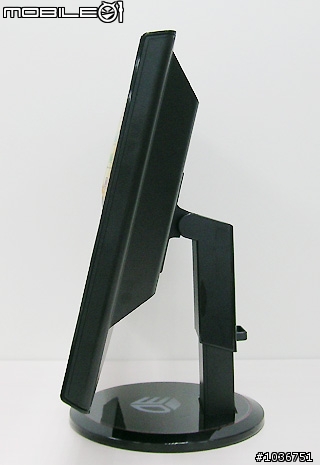

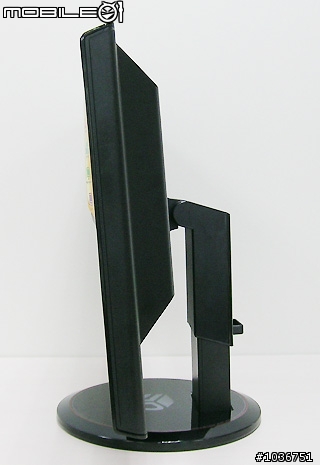

這款VG236H除了螢幕底座具備可做左、右旋轉的功能,螢幕支撐臂可以做高低位置的調整之外,螢幕還可以做俯、仰角度的調整,下面兩張圖就是螢幕可以做最大俯、仰角度調整的樣子,看來唯一缺少的,就是螢幕的90度旋轉功能而已,不過這一點也是要看使用者有沒有需求囉!

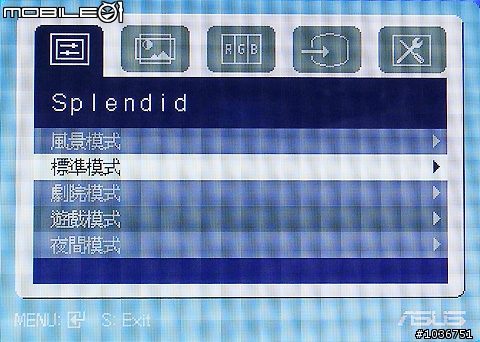

再來先看一下這款VG236H的螢幕操作選單,如下圖所示,螢幕操作選單的上方是以五個圖示來區分為Splendid、影像、色彩、輸入選擇以及系統設定等五個功能頁面。在下圖的Splendid功能頁面中,與上面看到的螢幕操作按鍵最左邊的"S"按鍵一樣,都是可以切換遊戲、夜視、風景、標準以及劇院等五種預設的影像模式。

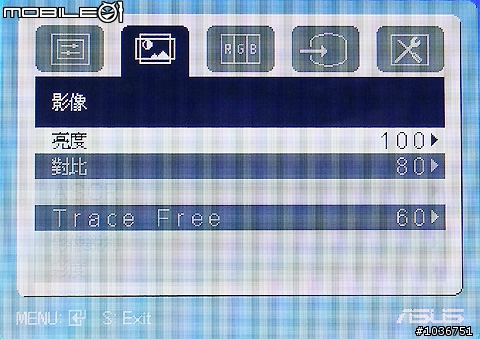

"影像"功能頁面提供的設定選項包含亮度、對比、ASCR、Trace Free、影像銳利以及彩度等,不過因為筆者在上面的Splendid功能頁面中是選擇"標準"影像模式,所以這裡有部分的設定選項是不能進行設定囉!

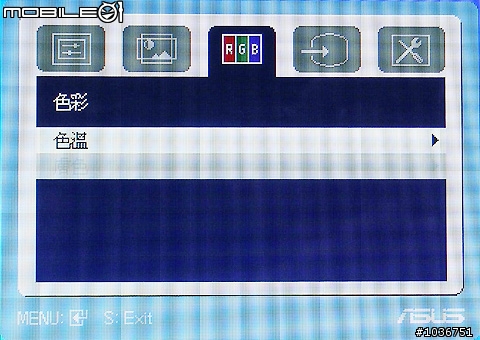

在"色彩"功能頁面中提供的是"色溫"以及"膚色"等兩個設定選項,進入選項之後可以有更多的細部選項可以進行設定。

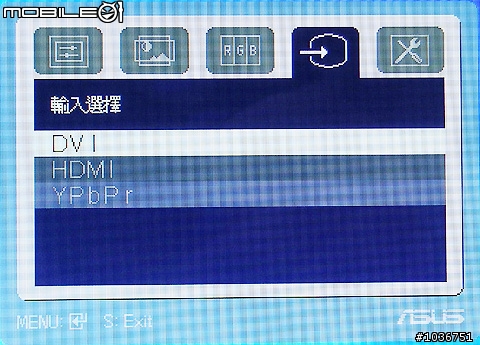

"輸入選擇"功能頁面與螢幕操作按鍵上面的"視訊來源切換按鍵"一樣,都可以切換這款液晶螢幕所提供的DVI、HDMI或是色差端子等視訊訊號的來源。

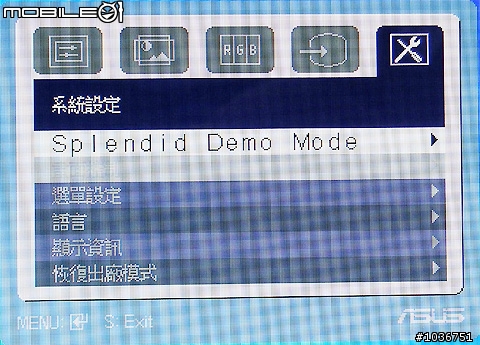

最後一個功能頁面是"系統設定",這裡提供的設定選項包含Splendid Demo Mode、畫面控制、選單設定、語言、顯示資訊以及恢復出廠模式等,最下面的"恢復出廠模式"就是用來將所有的設定選項通通恢復成出廠時的設定值狀態。

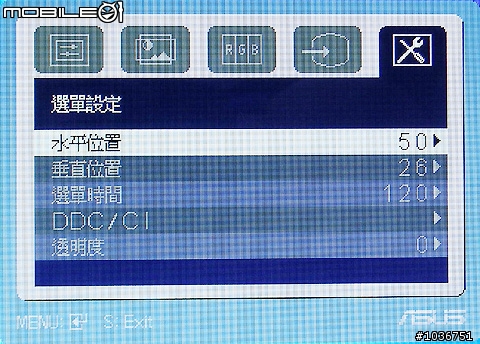

下圖是"選單設定"的子功能頁面,使用者在這裡可以設定螢幕操作選單在顯示畫面上的水平、垂直位置,以及選單顯示的時間長短、透明度...等。

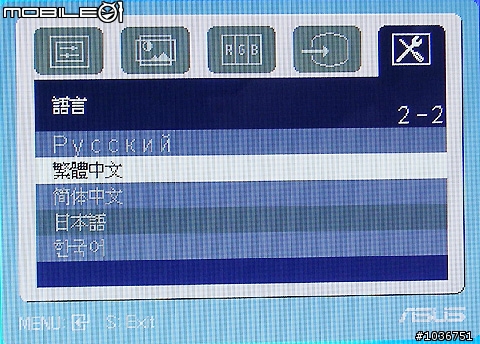

螢幕操作選單有支援包含繁體中文、簡體中文、日文...等多國語言~

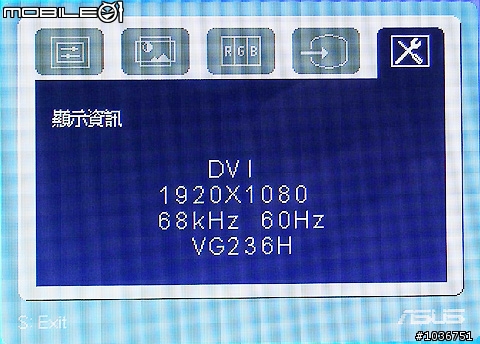

"顯示資訊"會顯示包含視訊訊號的來源、螢幕畫面解析度、更新率以及產品型號等資訊~



NVIDIA 3D VISION套件與顯示卡

看完了液晶螢幕本體,接下來看到的當然就是NVIDIA的3D VISION套件啦!

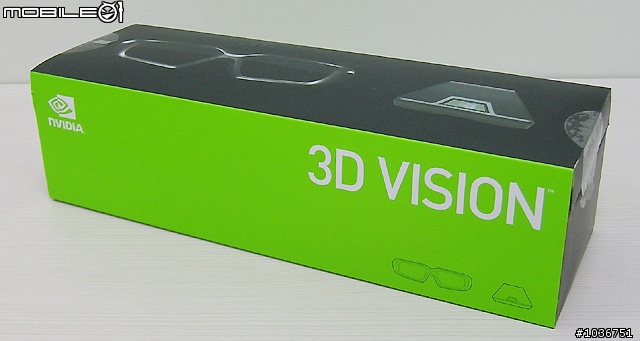

下圖就是這款VG236H內附的NVIDIA 3D VISION套件的包裝盒,看起來跟一般市售版的NVIDIA 3D VISION產品包裝有點不太一樣。(關於"一般市售版的NVIDIA 3D VISION產品"可以參考這篇分享文:[採訪]NVIDIA 3D VISION產品正式在台灣開賣

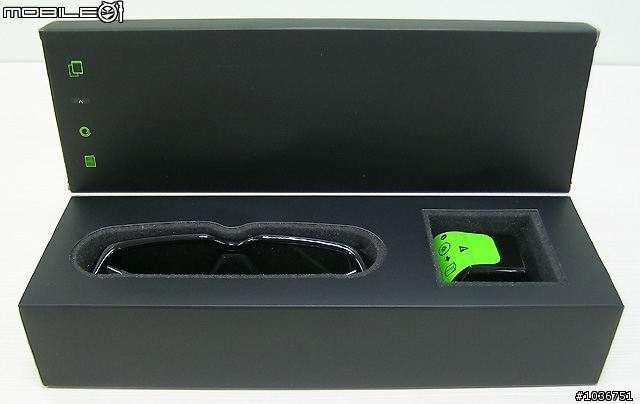

NVIDIA的3D VISION套件開箱囉!

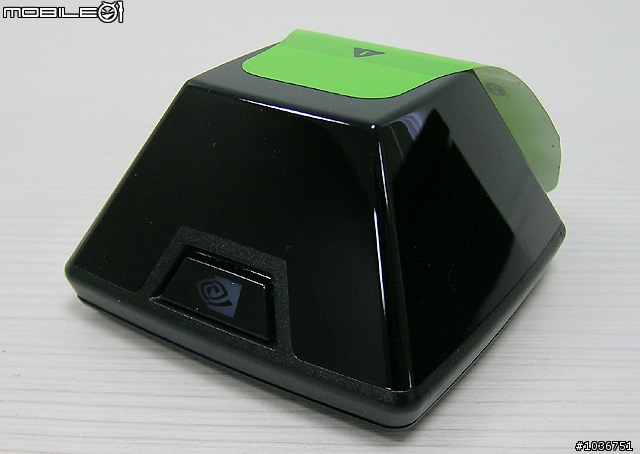

先來看上圖右邊的"接收器",下圖是這個接收器的正面斜角度特寫,在正面的下方中間位置有設置一個內含燈號的按鍵(上面有NVIDIA的官方標誌),當使用者將接收器正確安裝並且驅動程式也有正確啟用裝置的話,這個按鍵的燈號就會亮起綠色的燈光;反之,如果是在未正確啟用裝置的狀態下,則是會亮起一閃一閃的紅色燈光。

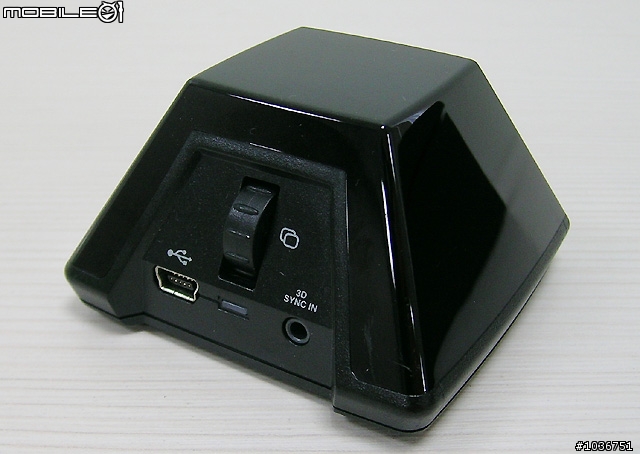

在接收器的後方,這裡的中間位置有設置一個滾輪,在一些有支援NVIDIA 3D VISION功能的"3D"遊戲中,可以用來調整遊戲的3D深度效果。下圖的左下方是一組用來與電腦連接的mini USB連接埠,中間下方是一個指示燈號,右下方有標示"3D SYNC IN"字樣的插孔,根據使用手冊的說明,是提供給DLP HDTV設備使用的,對於這部份有興趣研究的網友們要麻煩上一下NVIDIA的官方網站查詢相關的資料囉!

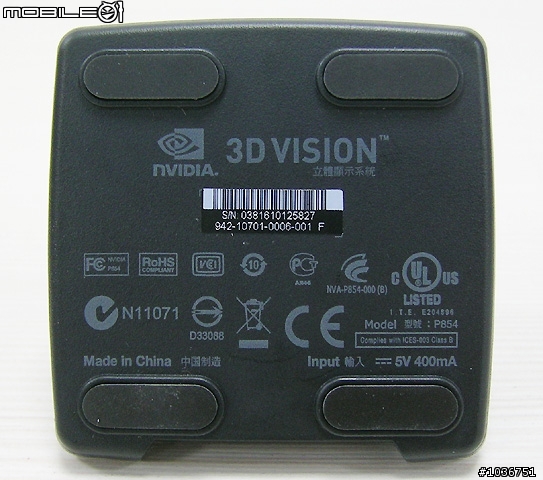

如下圖所示,這個接收器的底部有設置四個橡膠材質的腳墊,中間有一些安規標章以及通過歐盟的RoHS環保規範等標誌,左下有標示這款產品是在對岸生產製造的,右下則是標示了這個接收器使用的電力規格是5V、400mA。

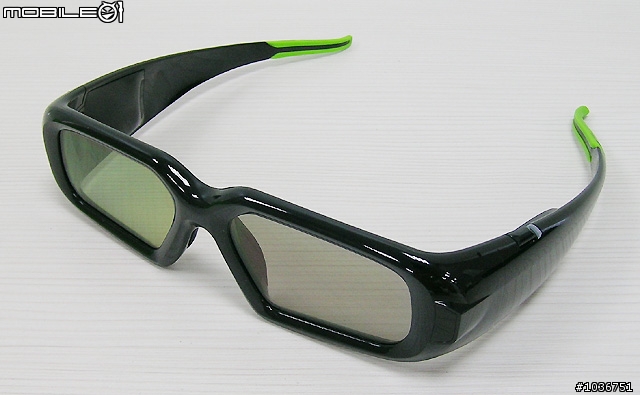

再來就是讓NVIDIA 3D VISION套件中的3D眼鏡現身啦!說實在的,NVIDIA這支3D眼鏡筆者也不是第一次試戴了,因為筆者有戴眼鏡的關係,所以每次戴上NVIDIA這支3D眼鏡總是會覺得有一點點卡卡的感覺(雖然這支3D眼鏡已經算是比較大了),不知道廠商在未來會不會推出專為眼鏡族而設計的3D眼鏡?如果會的話,個人覺得那真是超佛心來的!

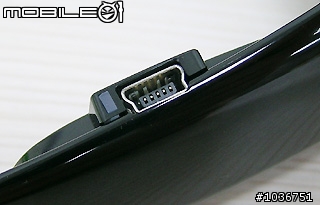

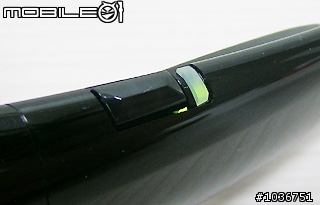

在3D眼鏡的左邊鏡框架上面,上方是設置一個開關按鍵與一個訊號指示燈(請參考左下圖),當3D眼鏡與上面看到的接收器有做正常連線的話,訊號指示燈就會亮起綠色的燈號;如果沒有正常連線(燈號呈現關閉狀態),使用者可以再按開關按鍵讓3D眼鏡與接收器之間重新偵測訊號。在左邊鏡框架的下方則是設置一組可以用來讓3D眼鏡充電的mini USB連接埠,旁邊也有設置一個電力狀態指示燈(請參考右下圖);根據使用手冊中的說明,在遊戲的使用環境狀態下,充飽電之後的3D眼鏡可以使用的時間為將近40小時。

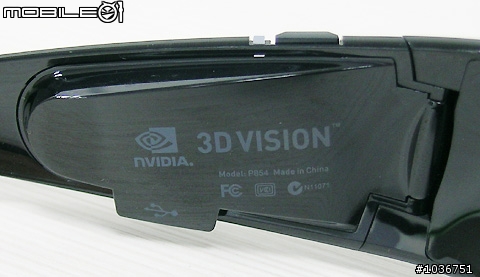

同樣是左邊鏡框架、位置在靠近鏡片端的"裡面",可以看到如下圖的一些標示,這裡也有標示3D眼鏡的生產製造地區是在對岸。

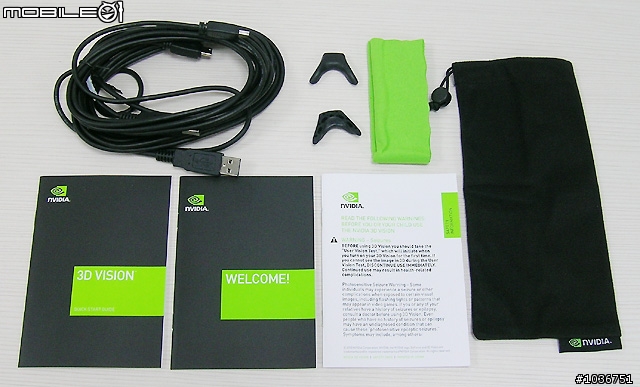

全部的配件一覽~下圖左上方的USB傳輸線一共有兩條,一條是給接收器使用的,另一條是給3D眼鏡充電用的;而右邊的黑色袋子則是可以用來收納3D眼鏡。

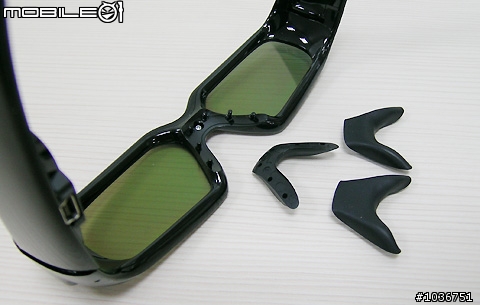

配件中有多附上兩個鼻墊,使用者可以依照自己的臉型來更換,讓3D眼鏡戴起來不會感到不舒適。


3D眼鏡實際戴起來的樣子~


前面有提過,NVIDIA的3D VISION功能需要搭配適當的顯示卡才行,根據廠商提供的參考資料,目前有支援的顯示卡類型如下:
GeForce 8系列:GeForce 8800GT或更高等級的顯示卡
GeForce 9系列:GeForce 9600GT或更高等級的顯示卡
GeForce 200/100系列
GeForce 400/300系列

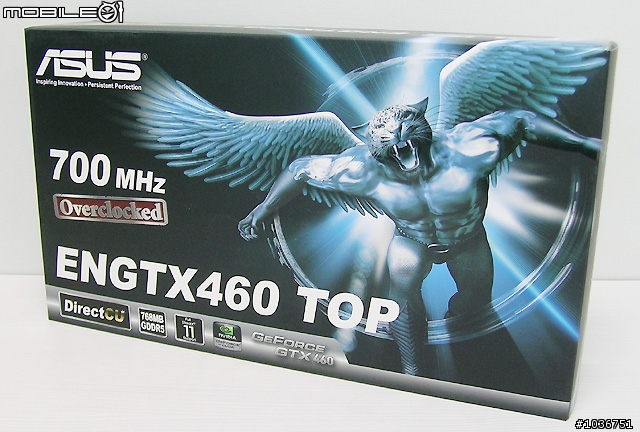

而這次筆者用來搭配華碩這款新推出的VG236H 3D螢幕套件的顯示卡,也是華碩新推出的產品:ENGTX460 TOP,由下圖的外包裝盒標示可以得知這是一款超頻到700MHz的超頻版GeForce GTX460顯示卡,它搭載了768MB容量的GDDR5顯示記憶體,可以完整支援DirectX 11。

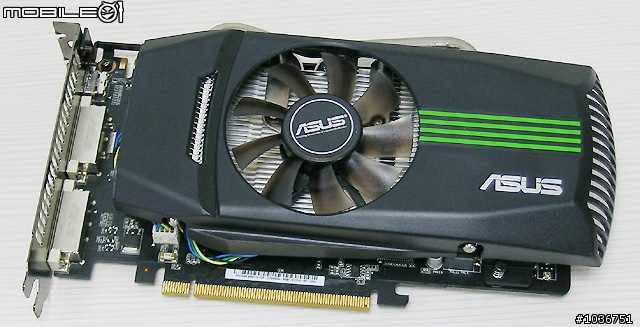

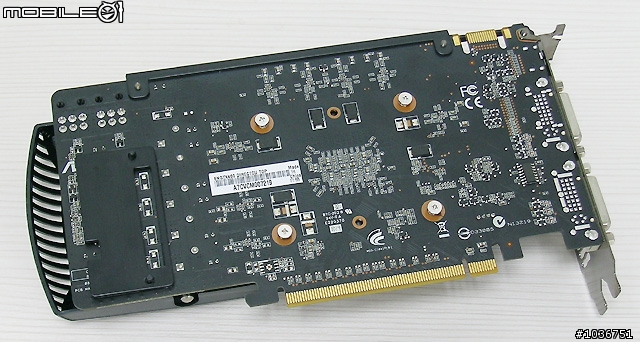

由於本篇分享文的主角是「VG236H 3D螢幕套件」,為了不喧賓奪主,所以筆者在這裡就簡單地拍一下顯示卡的正面、背面以及側板所提供的傳輸介面等特寫,對於這張顯示卡有興趣的網友們不妨到站上的"顯示卡"版搜尋一下相關的資訊喔!







安裝與試用

對於這款VG236H 3D螢幕套件的安裝部分,如果要簡單的說,就是:「線接一接、驅動程式安裝一下就可以了。」不過實際上筆者第一次安裝時,就遇到了一點挫折,事後回想起來,有可能是因為"VG236H 3D螢幕套件"內附的驅動程式版本比較舊的關係,而筆者又是先安裝顯示卡、然後才安裝3D VISION套件,可能因此讓舊版本的驅動程式覆蓋掉顯示卡驅動程式(比較新)的一些程式資料了,造成3D VISION套件中的接收器一直無法正確啟用。

後來筆者到NVIDIA的官方網站上,下載NVIDIA 3D Vision目前最新的v1.33 CD驅動程式(3D Vision v258.96),筆者下載的是內含顯示卡驅動程式的完整包裝檔案(358MB),使用這個v1.33 CD驅動程式再次安裝之後(有先移除舊版的驅動程式),ENGTX460 TOP顯示卡以及3D VISION套件就可以正常搭配使用了。

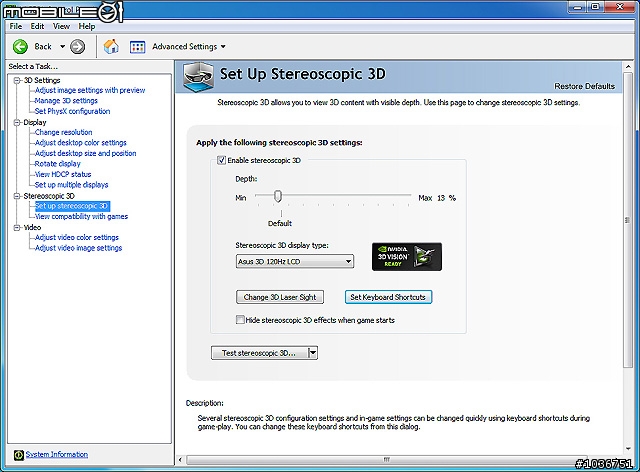

下圖是安裝完驅動程式、正確啟用3D VISION套件之後的NVIDIA控制台視窗畫面,如果使用者沒有正確啟用3D VISION套件的話,這裡的左邊視窗就不會出現"Stereoscopic 3D"功能選項(例如筆者在第一次安裝時就是...)。而在安裝3D VISION套件驅動程式的過程中,其實會要求使用者做一下相關的檢查、測試,例如左眼、右眼以及3D的視覺效果...等,如果使用者一開始是跳過這個檢查、測試程序的話,在下圖的控制台視窗的中間下方,可以看到有一個顯示"Test stereoscopic 3D..."的下拉式選單,點選之後就可以再次做檢查、測試的程序了。另外,前面也提過在接收器的後方有設置一個可以用來調整"畫面3D深度效果"的滾輪,而在下圖的控制台視窗大約中間位置的"Depth"欄位,同樣也是具備調整"畫面3D深度效果"的功能,如果使用者不喜歡(或不方便)操作接收器後方的滾輪,就可以利用NVIDIA控制台視窗來進行調整。

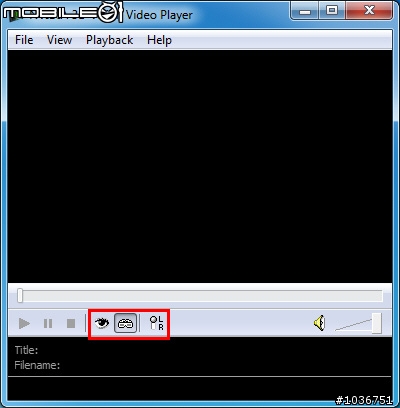

安裝完3D VISION套件的驅動程式與軟體之後,在Windows作業系統(筆者這次是使用Windows 7 64位元版)的桌面上會出現一個NVIDIA 3D Vision Video Player的快速啟動圖示,點選之後會開啟如下圖的播放視窗畫面,操作上相當簡單。而在下圖靠近左下方筆者有畫紅色框框的位置,這裡設置的三個功能按鍵最左邊的"眼睛",是讓播放畫面以"一般的畫面"顯示;中間的"眼鏡"會讓播放畫面以"3D疊影"的方式呈現,戴上3D眼鏡之後就可以看到立體的3D效果了;至於右邊標示"L(上)、R(下)"的功能按鍵,則是讓使用者可以選擇播放畫面要以影片的"左畫面"或是"右畫面"來顯示。

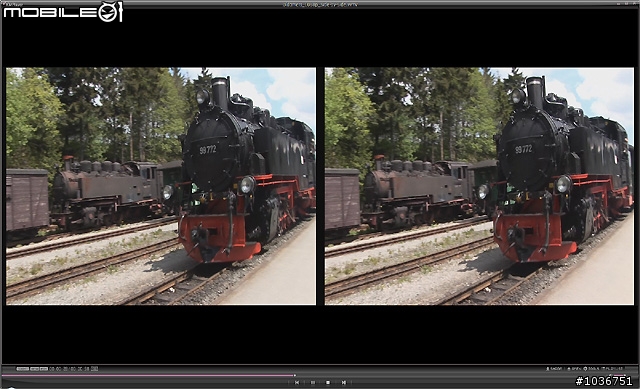

看了上面筆者對於NVIDIA 3D Vision Video Player播放視窗左下方三個功能按鍵的描述,可能有不少網友還是"霧沙沙"吧!所以筆者再使用從NVIDIA官方網站上所下載的"3D影片"來做一下心得分享。下圖是筆者使用KMPlayer軟體播放"3D影片"的實際畫面,一般來說,"3D影片"的原始畫面多半是使用如同下圖的"左畫面"以及"右畫面"的方式來呈現,所以上面標示"L(上)、R(下)"的功能按鍵,才可以讓使用者選擇播放畫面是要以影片的"左畫面"或"右畫面"來顯示。


如果是選擇NVIDIA 3D Vision Video Player播放視窗的"眼睛"功能按鍵的話,播放畫面就會是如同下圖一樣的"一般影片播放畫面"(其實就是"左畫面"或"右畫面")。


而如果是選擇NVIDIA 3D Vision Video Player播放視窗的"眼鏡"功能按鍵的話,播放畫面就會變成"3D疊影"的方式呈現了(並且強迫全螢幕畫面顯示),此時使用者只要戴上3D眼鏡(事先有做好設定),就可以看到立體的3D畫面效果囉!





Full HD高畫質影片"試看"

在觀看實際的"3D"畫面之前,先來看一下這款VG236H的液晶螢幕本身對於Full HD高畫質影片的顯示效果!筆者在這裡是使用網路上下載的三部1080P電影預告片(MOV檔)來試播,分別是"赤壁:決戰天下"、"鋼鐵人2"以及"玩具總動員3"等,安裝ENGTX460 TOP顯示卡的硬體配備是之前跟各位網友分享過的華碩新款多媒體娛樂型系統-Essentio CM5675,然後以KMPlayer播放軟體再加掛K-Lite Codec檔來進行播放。

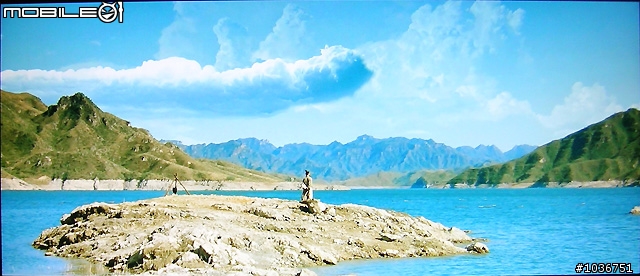

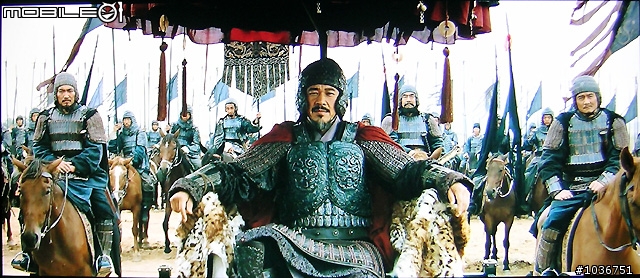

"赤壁:決戰天下"1080P格式電影預告片的實際播放畫面,影片的原始解析度為1920 x 816。

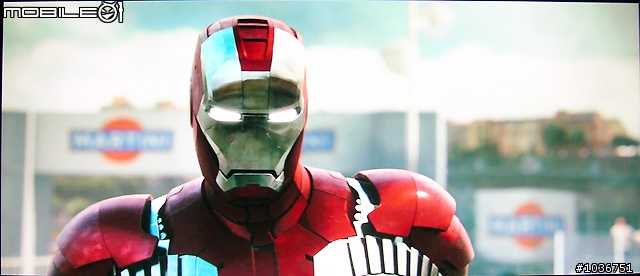

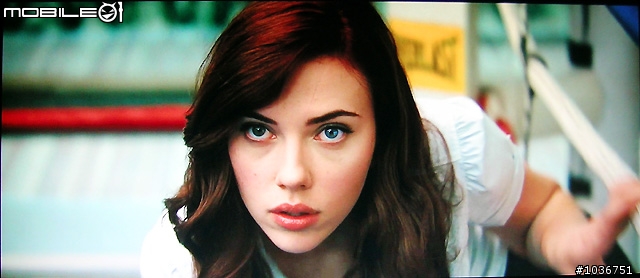

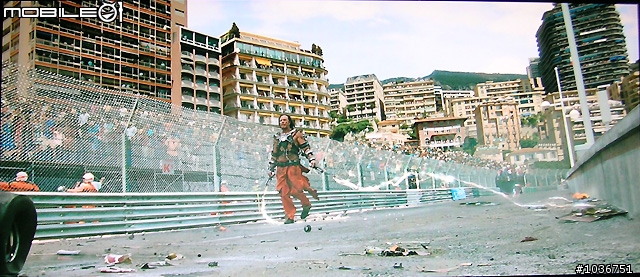

"鋼鐵人2"1080P格式電影預告片的實際播放畫面,影片的原始解析度為1920 x 816。

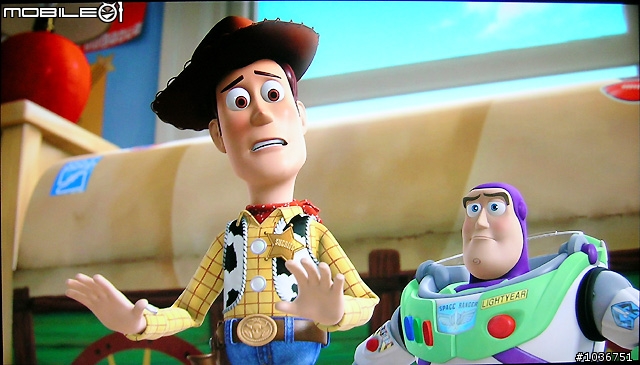

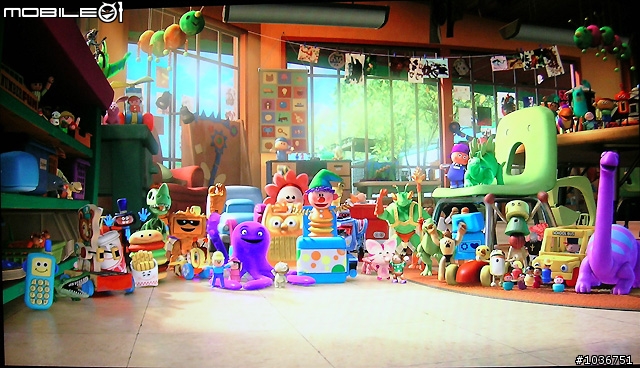

"玩具總動員3"1080P格式電影預告片的實際播放畫面,影片的原始解析度為1920 x 1080。




實際觀看這款VG236H的液晶螢幕對於以上三部1080P電影預告片的顯示畫面,筆者並沒有看到有出現任何的畫面延遲狀況,2毫秒的液晶面板果然實力不凡,而且影片畫面的細節都顯示得相當清楚,色彩飽和度個人覺得也有很不錯的表現,唯一比較麻煩的,就是螢幕與邊框的鏡面效果實在有點太閃了,上面的圖片筆者是在幾近全黑的燈光環境下(使用腳架)拍攝的,所以應該還看不到有燈光反射或是物品倒影的狀況,不過如果是在一般開啟家中燈光的環境下,或多或少難免就會產生一些燈光反射或是物品倒影囉!這點使用者可能需要花一些時間來適應一下~


3D遊戲與影片畫面"試看"

接下來就是3D畫面部分啦!這裡筆者是下載世紀帝國三的Demo遊戲檔來試玩,以及NVIDIA官方網站上面的兩部1080P影片來進行試看。在畫面的拍攝方面,這次筆者有試著讓數位相機透過3D眼鏡來拍攝"實際的3D顯示畫面",不過因為數位相機本身也只能呈現2D畫面,所以拍攝的"實際3D播放畫面"個人覺得應該只能夠算是"左眼"與"右眼"看到的"3D畫面"。儘管如此,筆者實際試玩世紀帝國三的3D遊戲畫面,以及實際觀看兩部1080P的3D影片畫面,3D立體感的效果個人覺得真的是很棒,可惜筆者手邊沒有多聲道喇叭組,不然3D的整體影音效果應該會再更上一層。
註:如果網友想要瞭解目前NVIDIA 3D Vision以最新發布的v1.33 CD 驅動程式(3D Vision v258.96)中支援的遊戲清單,可點選這裡

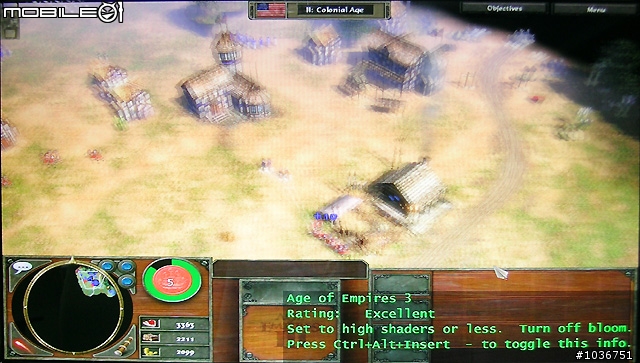

世紀帝國三Demo遊戲檔的3D試玩畫面

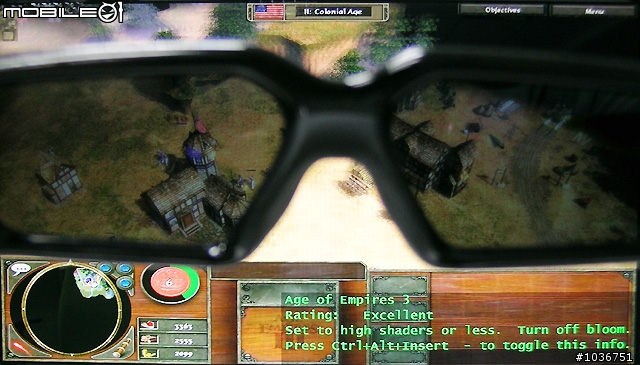

透過3D眼鏡拍攝的世紀帝國三Demo遊戲檔的3D試玩畫面

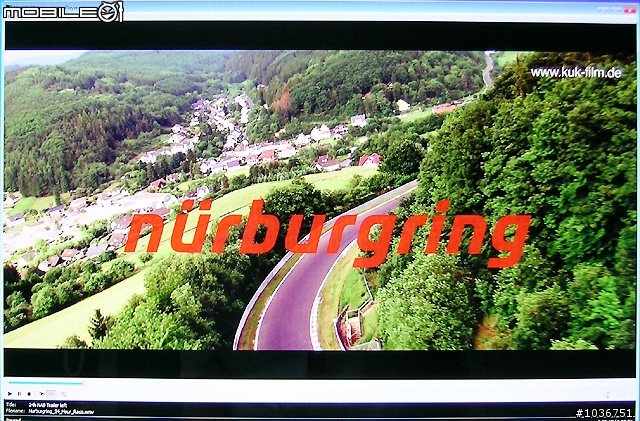

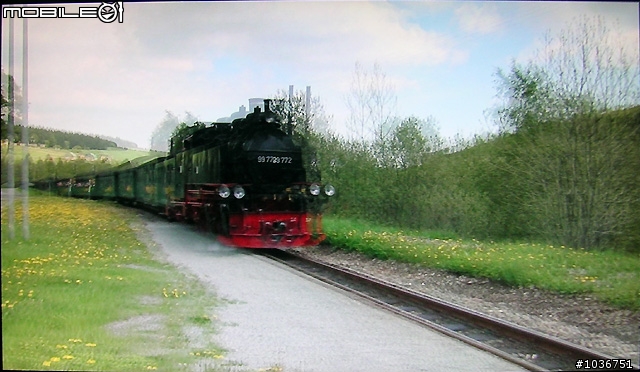

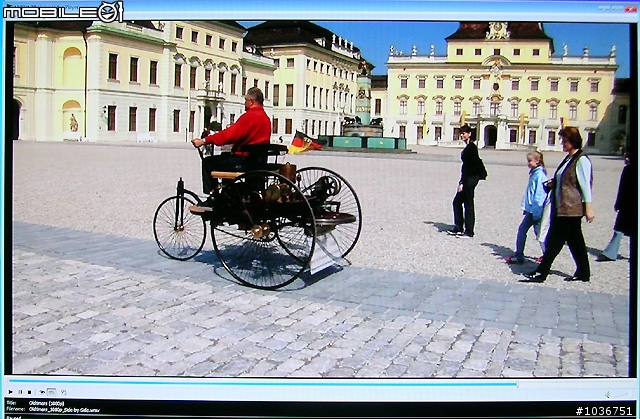

第一部1080P、3D影片的播放畫面(非3D狀態)

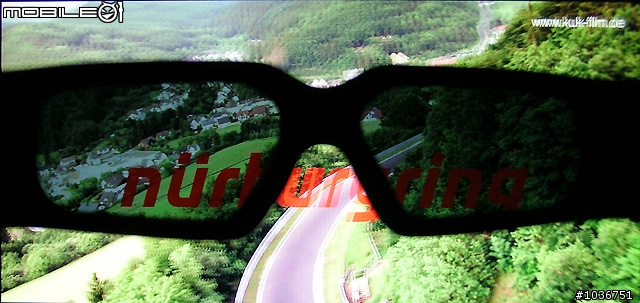

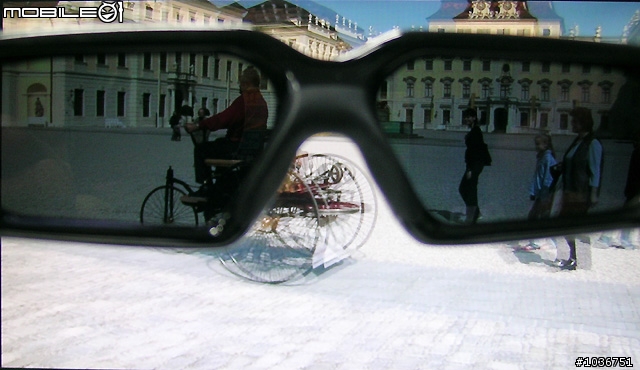

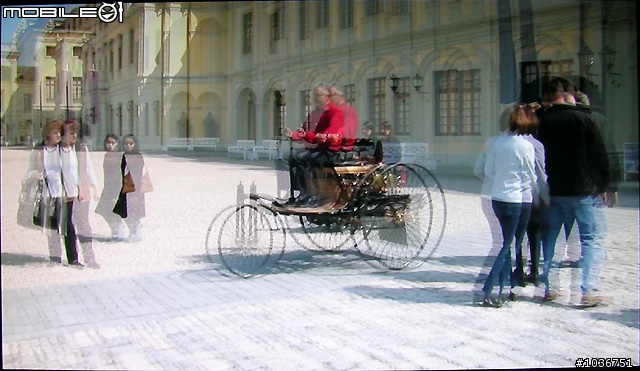

透過3D眼鏡拍攝的第一部1080P、3D影片的實際3D播放畫面

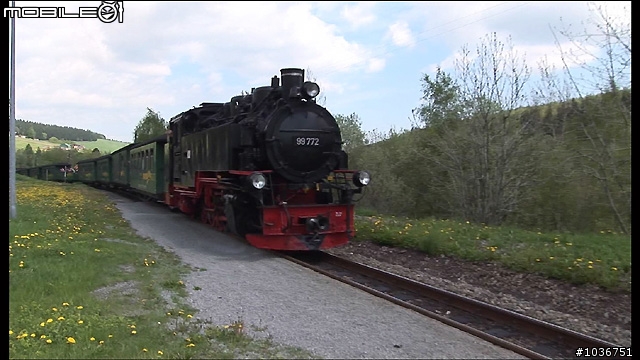

第二部1080P、3D影片的播放畫面(非3D狀態)


透過3D眼鏡拍攝的第二部1080P、3D影片的實際3D播放畫面

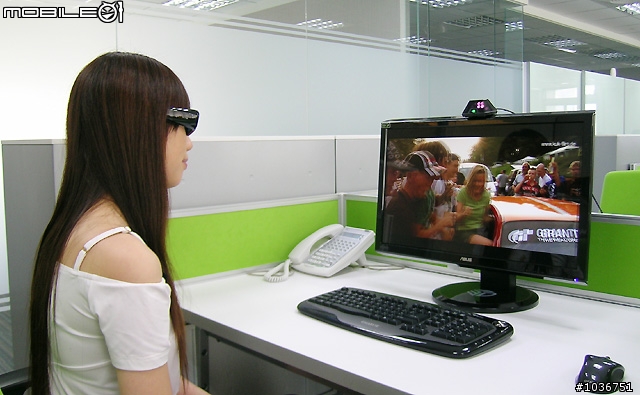

實際觀看1080P、3D影片的模樣~




註1:由於環境燈光以及數位相機本身的關係,拍攝的播放畫面可能會有些微色偏、反光的情形,這點還要請大家多多見諒。
註2:以上各種影片的播放畫面版權皆屬原公司所有。



試用心得

試用過華碩這款新推出的VG236H 3D螢幕套件,對於它所顯示的3D立體效果,個人覺得真的是很讚,當然這不僅是硬體面,包含軟體(例如遊戲、影片等)也要有很好的效果才行,例如筆者所下載的幾部3D影片,有少部分就覺得3D效果不如想像。不過如果是像上面拍攝3D影片實際播放畫面的那兩部影片的話,例如賽車由遠而近、呼嘯而過的畫面,比賽結束頒獎時,選手用力噴灑香檳的時刻,都是相當刺激且立體的畫面;還有一幕特別讓筆者印象深刻,就是有一位表演噴火的女郎,對著鏡頭噴火而來,那一口"火"噴過來的3D立體感,還真是讓筆者著實嚇了一跳。(這時筆者不禁心想,如果貞子爬出電視的那一幕也是這麼3D立體的話,我想我可能會連續做一個月的惡夢吧!

雖然3D立體效果是華碩這款VG236H 3D螢幕套件的最大賣點之一,然而不可否認的是,目前除了遊戲之外,一般的3D應用似乎還不多見(包含一般電影的影片),而且這款VG236H的液晶螢幕鏡面效果個人覺得實在是有點重,如果要長時間拿來當作一般電腦螢幕用途的話,使用者可能需要將液晶螢幕擺放到比較不會有燈光反射效果的位置會比較適當一點。

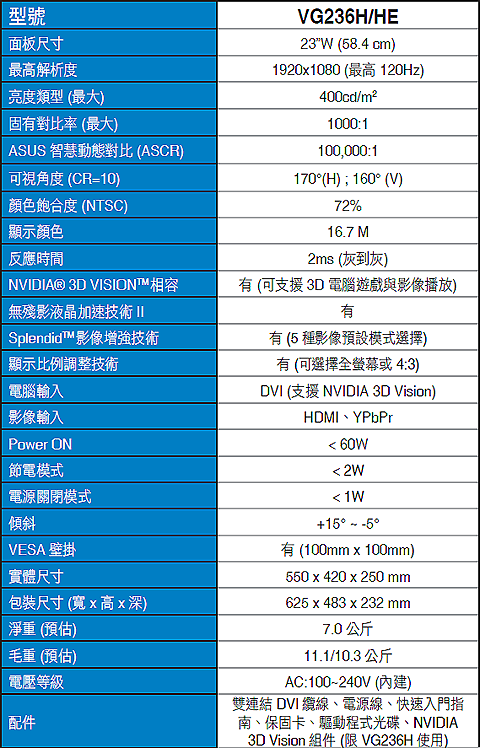

最後再補上VG236H 3D螢幕套件的官方規格資料表,提供給對於這款產品有興趣的網友們做一下參考:


謝謝大家觀賞!
