ATI產品線中最新一代的Radeon HD 5XX0系列,主要特色是導入更多3D技術與更先進的晶片製程
加上ATI與AMD的路線相同,產品都以較高的C/P值或是多元化的豐富選擇,讓消費者可以依自己的預算來選購
PC市場共有5900、5800、5700、5600、5500、5400等多款產品線,讓ATI新系列VGA在市場上獲得不少的好評。

在2008年底個人分享一篇ATI Radeon HD 4670的文章,後來覺得以此價位的C/P值來看,市場接受度很好
甚至身邊幾位友人,在購買電腦或是想買張入門且效能還不錯的VGA產品,在看過小弟的文章後,最終也選擇4670
新一代的ATI Radeon HD 5570在價位與定位上類似上一代的4670,頗有接班平價VGA的意義
5570支援更新的DirectX 11技術、ATI Eyefinity多螢幕技術與ATI Stream影片技術為主打特點。

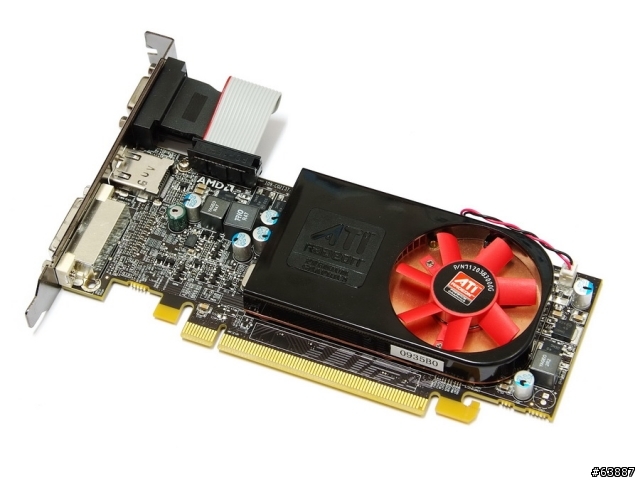

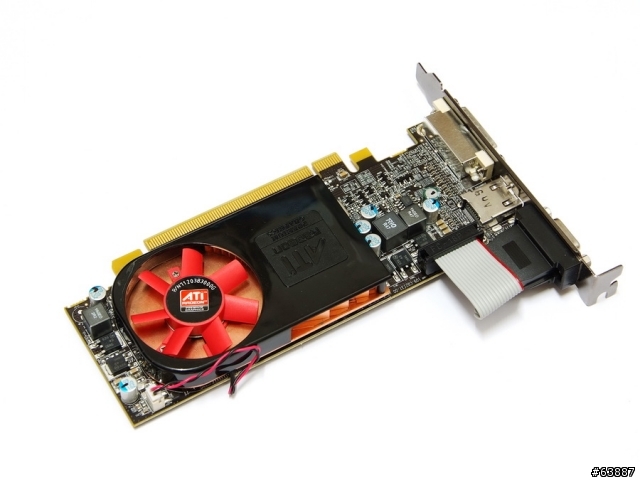

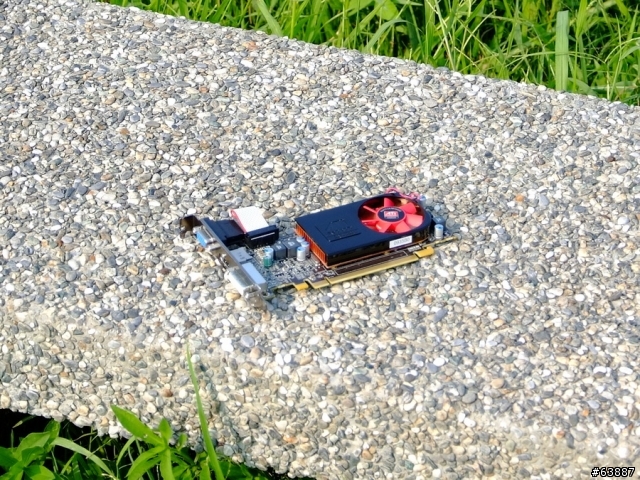

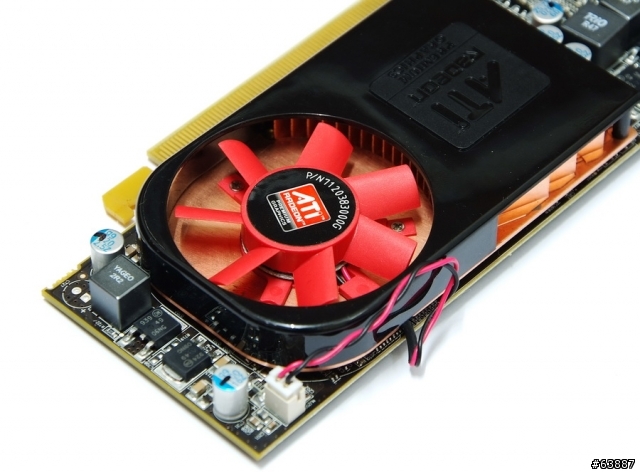

首先看到ATI Radeon HD 5570外觀,使用體積較小的短卡設計
也就是說可以改裝Low Profile短檔板,裝入小PC主機提升系統3D效能,當然這樣會少一個D-SUB輸入

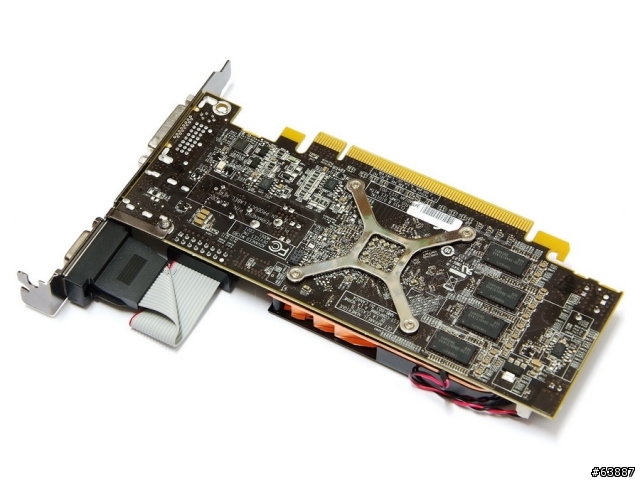

背面一覽,中央有固定散熱器的設計,主要是用背面鎖住4顆螺絲的原理

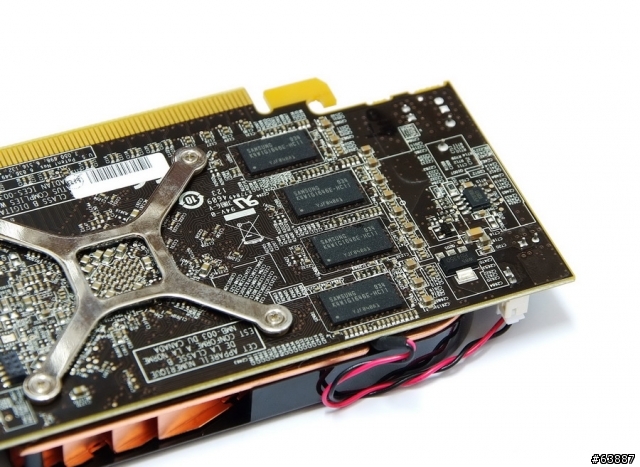

搭載GDDR3,PCB正反兩面共8顆SAMSUNG IC,速度為900Mhz,也就是常見的標示DDR3 1800
總容量為1024MB,足夠提供大多數環境下的使用狀況


散熱器在一般使用中沒有發現有噪音產生,銅製品金屬色澤看起來很漂亮

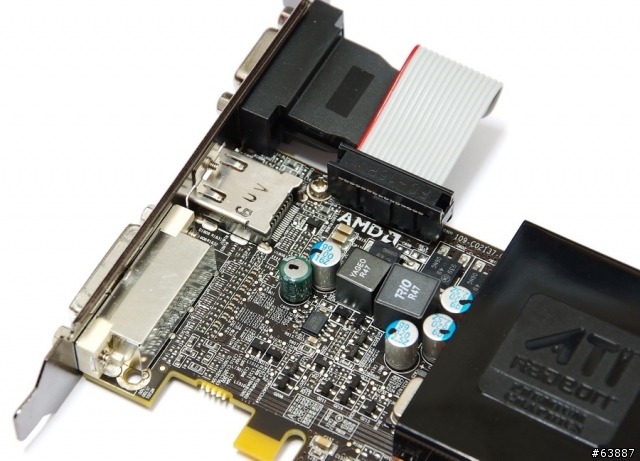

5570左方用料一覽,有著密密麻麻的線路設計,ATI公版設計在用料方面也有很好的水準
自從幾年前AMD與ATI合體後,現在ATI的產品上也可以看到AMD的品牌名稱

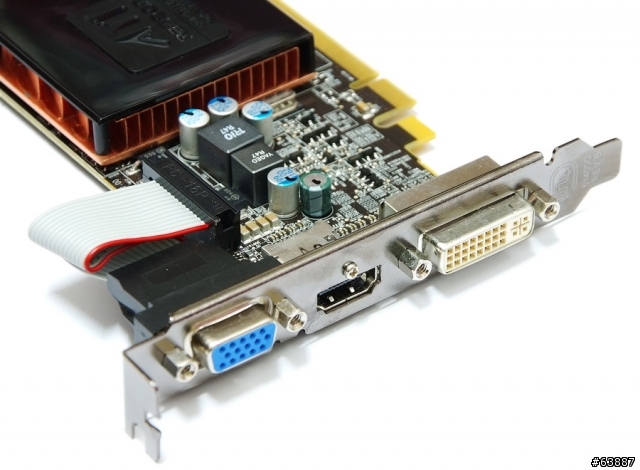

5570有D-SUB、DVI、HDMI三種輸出裝置

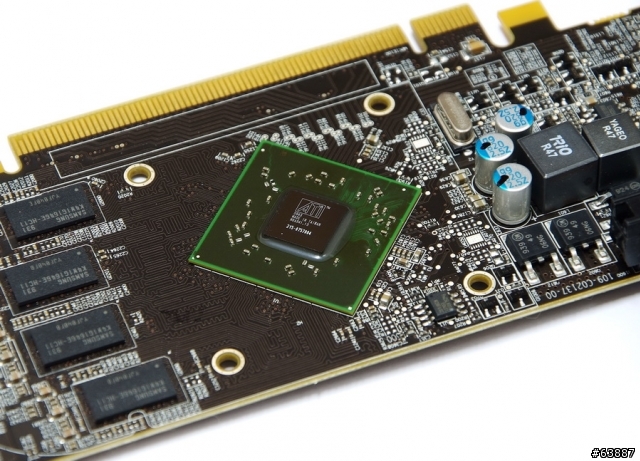

拆下散熱器所看到的ATI 5570晶片,MADE IN TAIWAN

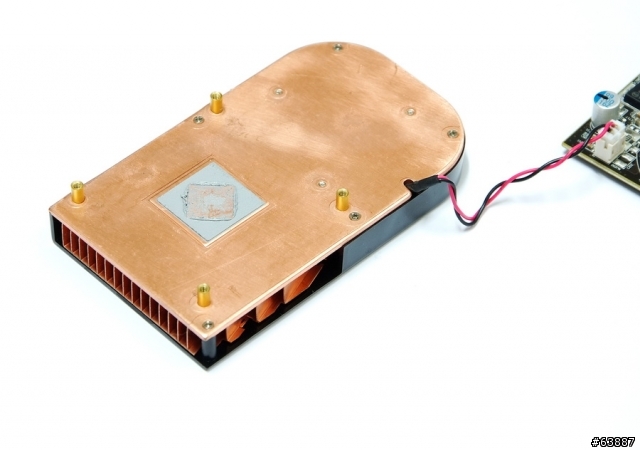

散熱器主要是由大面積的銅底做為散熱媒介,散熱膏的品質看起來也相當不錯

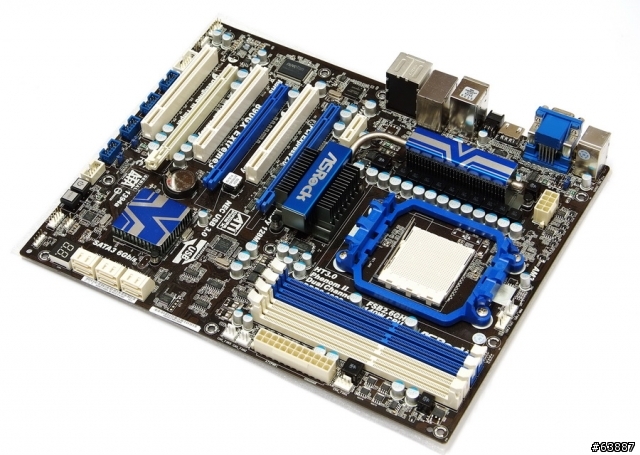

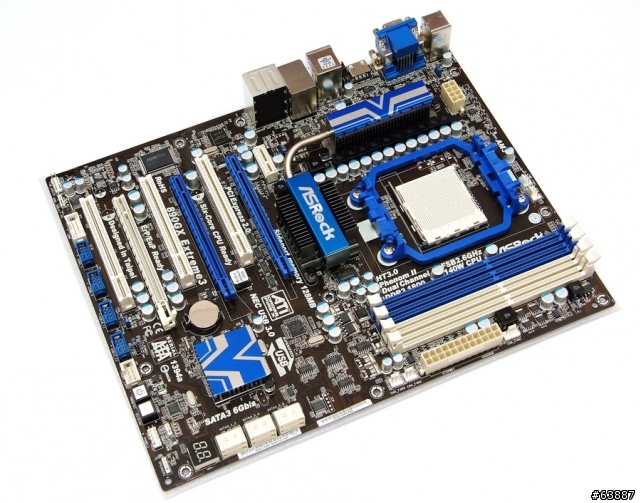

測試的主機板使用ASROCK 890GX Extreme3
主打True 333功能為USB 3.0、SATA 3.0與E-SATA3可以X16全速運作的規格


ASROCK推出890GX在早期是極少數可以擺脫SB850限制不能打開多核心CPU的主機板之一

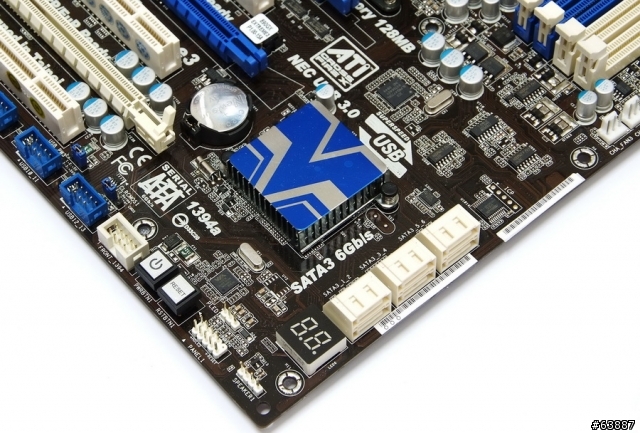

南橋搭配AMD最新的SB850,支援6個SATA3裝置,共有RAID 0, RAID 1, RAID 0+1與RAID 5

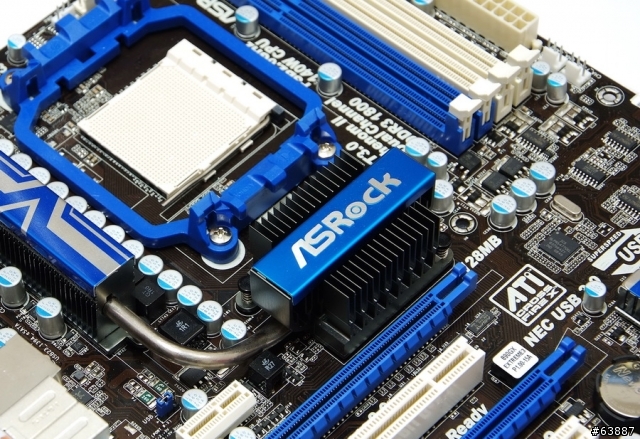

北橋也是目前最新的AMD 890GX晶片,整合AMD Radeon HD 4290顯示晶片

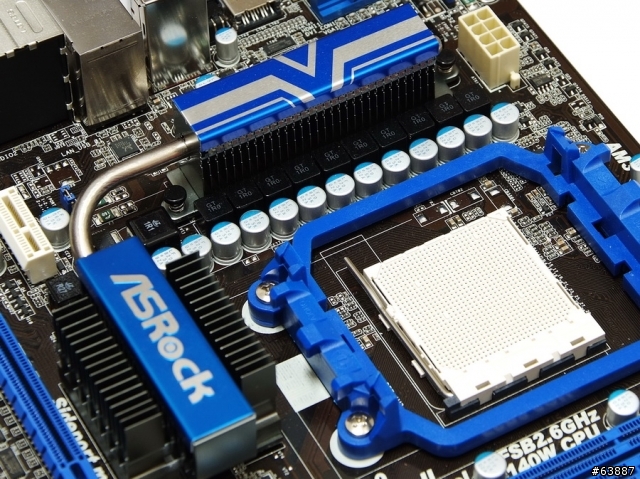

CPU使用V8 + 2 Phase的設計,最高支援到140W的CPU,也讓系統穩定度會更好

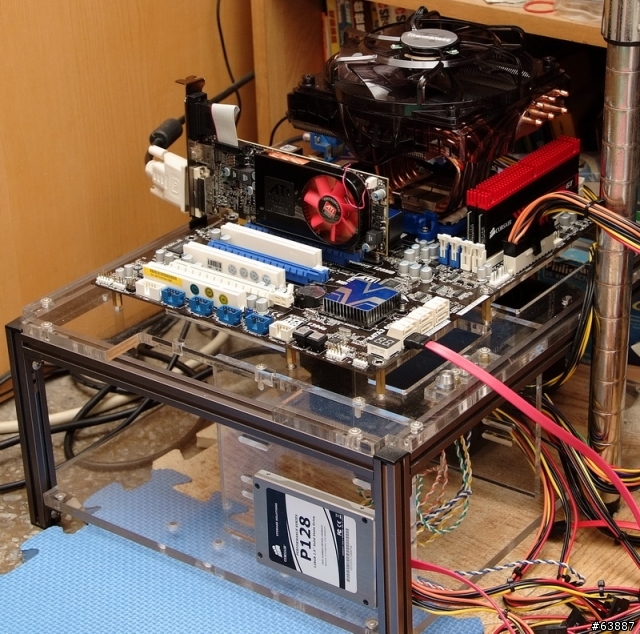

測試平台
CPU: AMD Phenom II X2 555 Black Edition
MB: ASROCK 890GX Extreme3
DRAM: CORSAIR DOMINATOR-GT CMD4GX3M2B1600C7
VGA: ATI Radeon HD 5570
HD: CORSAIR CMFSSD-128GBG2D
POWER: be quiet! power4 DELUXE 530W
Cooler: Thermaltake BigTyp14Pro
OS: Windows7 Ultimate 64bit


CPU: 222 X 18 => 3996MHz
DRAM: 1776 CL8 8-8-24 1T

GPU Default 650MHz/900MHz

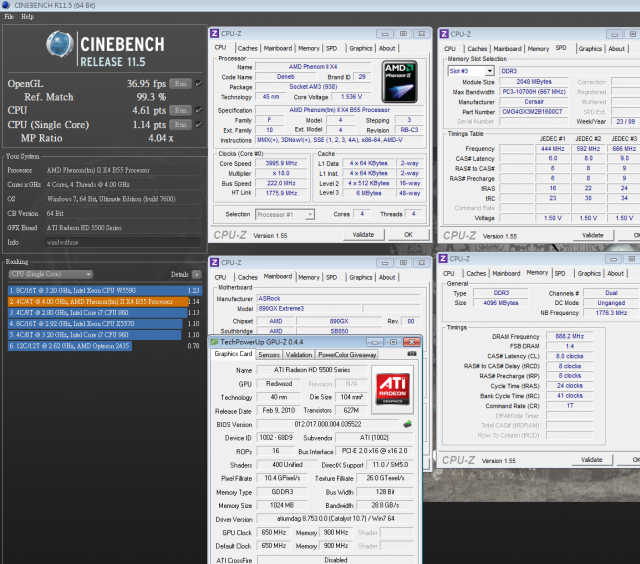

CINEBENCH R11.5
OpenGL => 36.95 fps
CPU => 4.61 pts
CPU(Single Core) => 1.14 pts

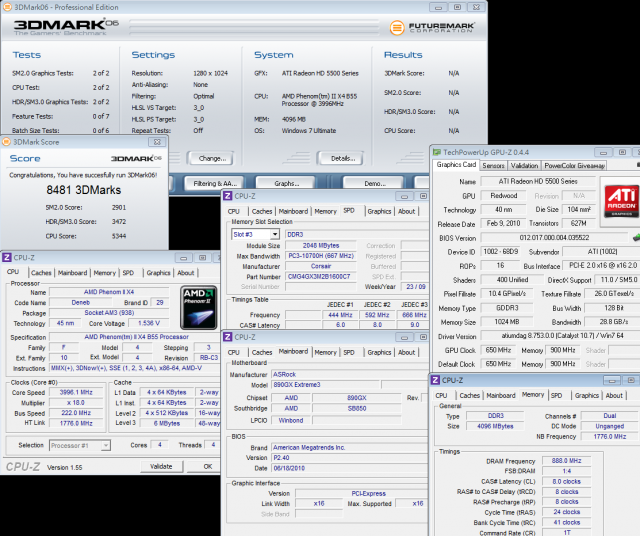

3DMARK2006 => 8481

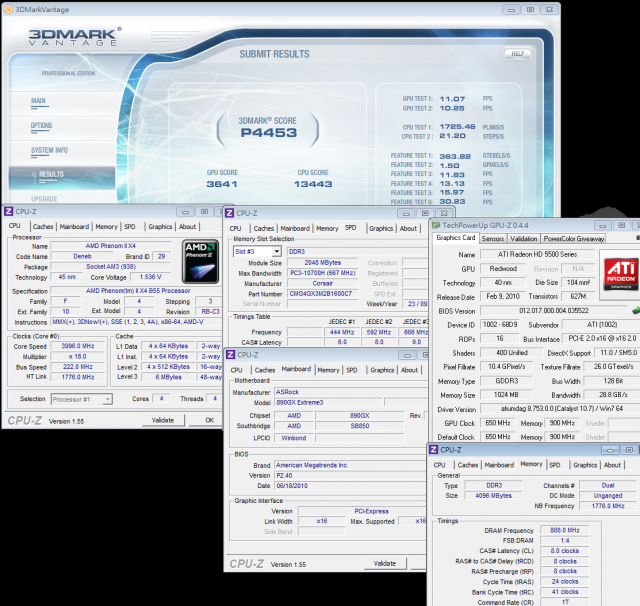

3DMark Vantage => P4453
CPU SCORE => 13443
GPU SCORE => 3641

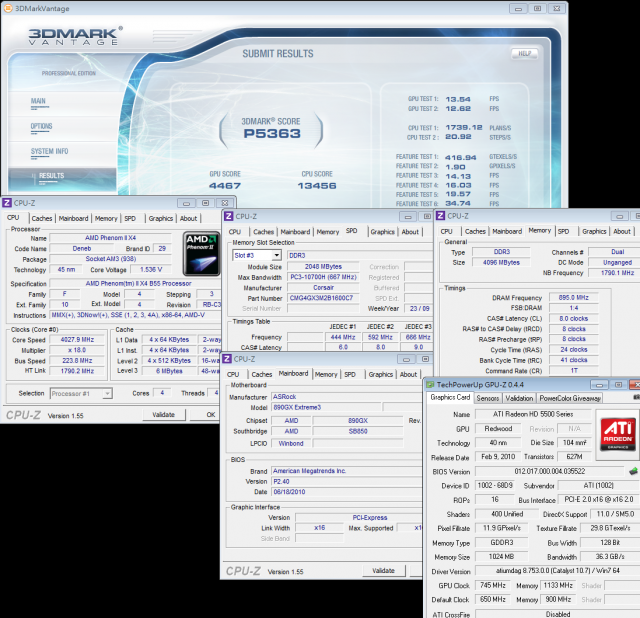

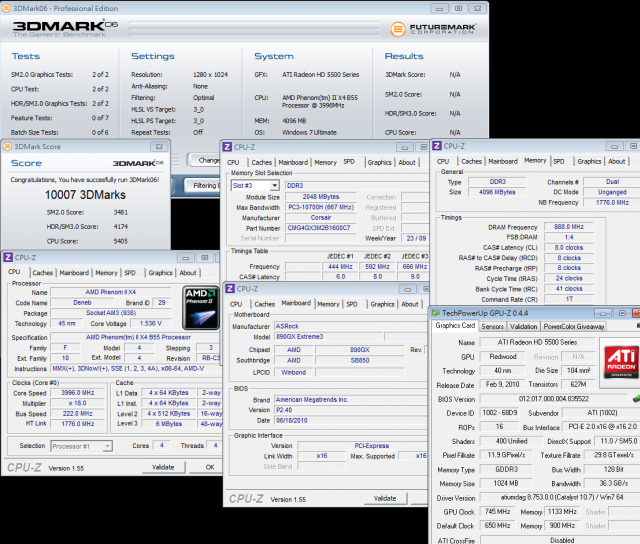

GPU OC 745MHz/1133MHz

CINEBENCH R11.5
OpenGL => 44.52 fps
CPU => 4.59 pts
CPU(Single Core) => 1.15 pts


3DMARK2006 => 10007


3DMark Vantage => P5363
CPU SCORE => 13456
GPU SCORE => 4467


5570在可以超頻穩定的範圍內,效能表現還算不錯,超頻的效能比起未超頻前都有明顯的增加
像是在3DMARK2006、3DMARK VANTAGE兩款測試軟體都有提升20%以上的3D效能

遊戲方面
GPU Default 650MHz/900MHz

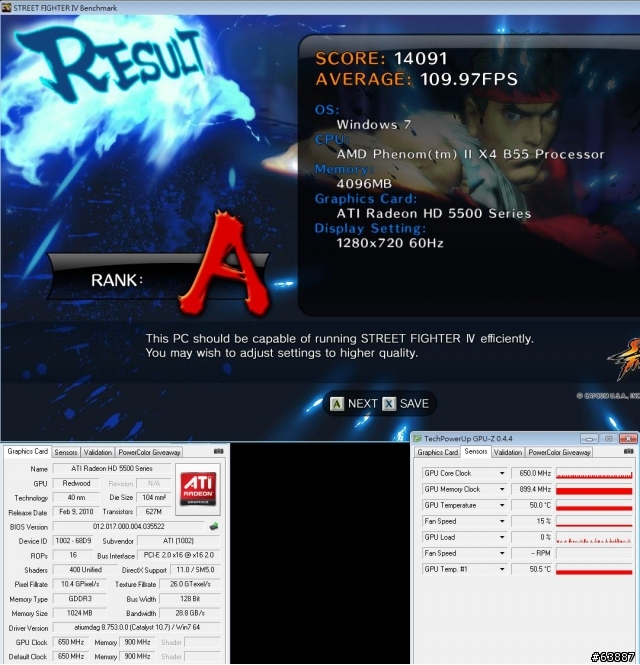

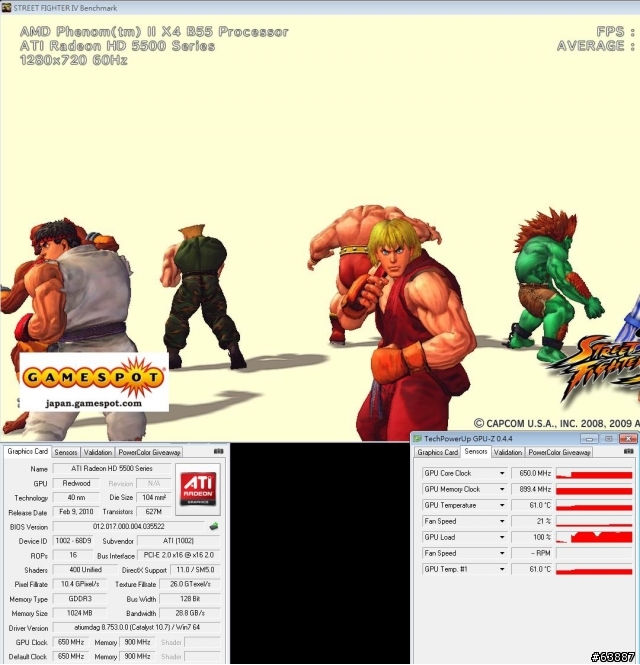

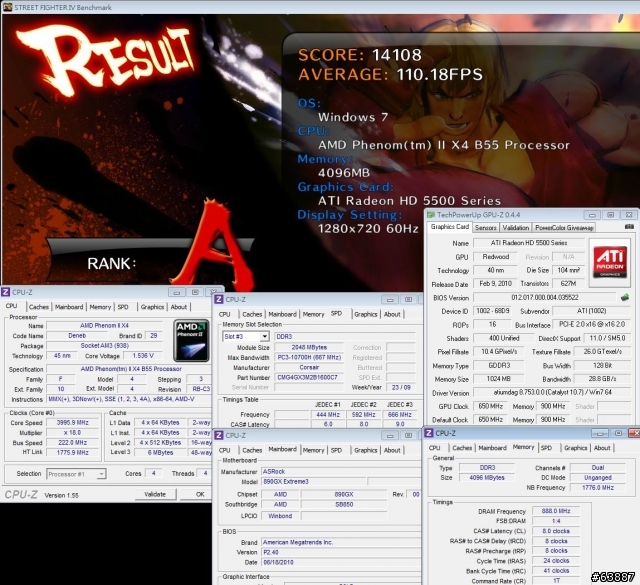

StreetFighter IV Benchmark
1280 X 720 => 110.18FPS

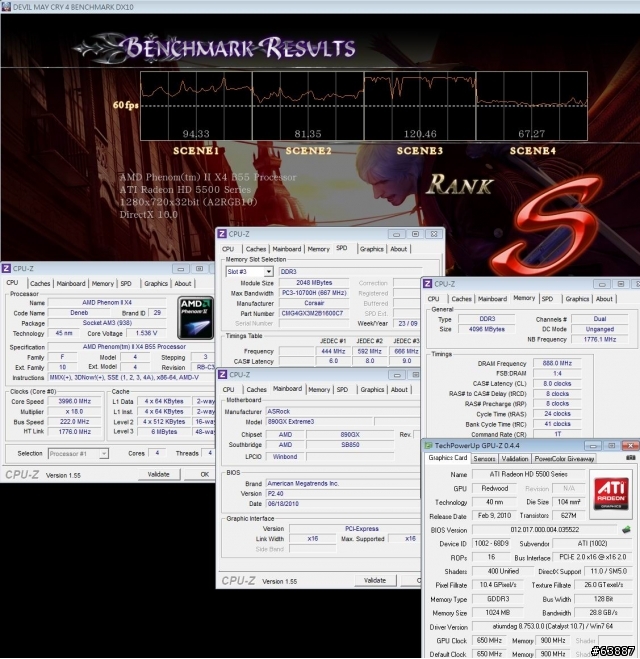

DEVIL MAY CRY4
1280 X 1024 => 94.33/81.35/120.46/67.27 fps

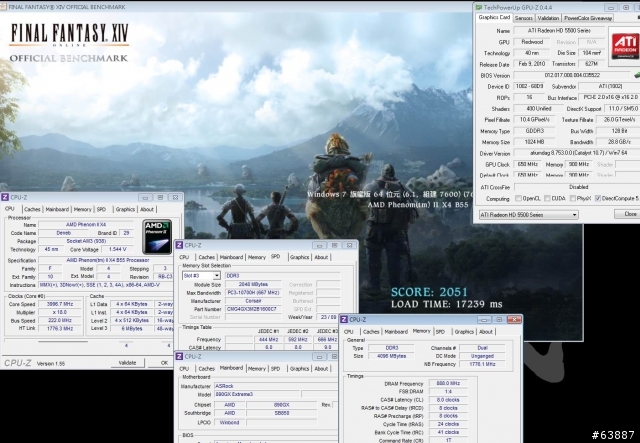

FINAL FANTASY XIV
1920 X 1080 => 2051


GPU OC 745MHz/1133MHz

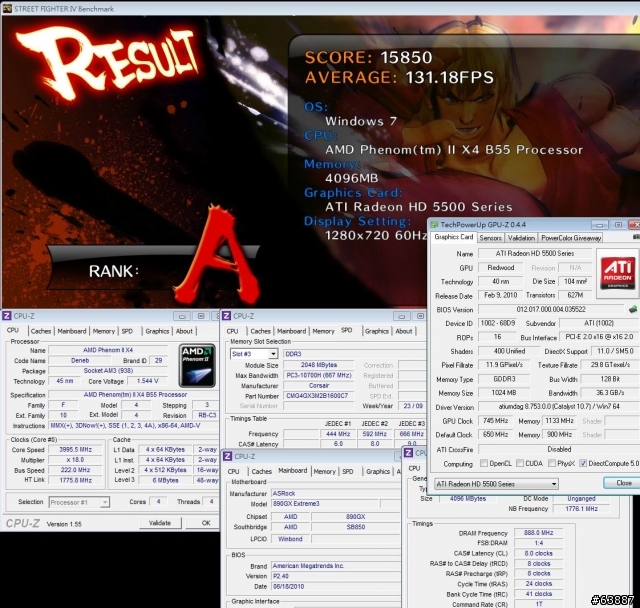

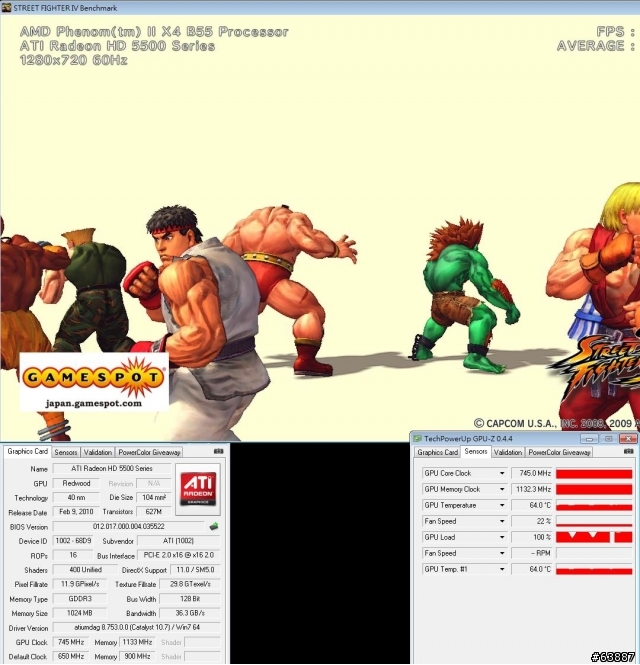

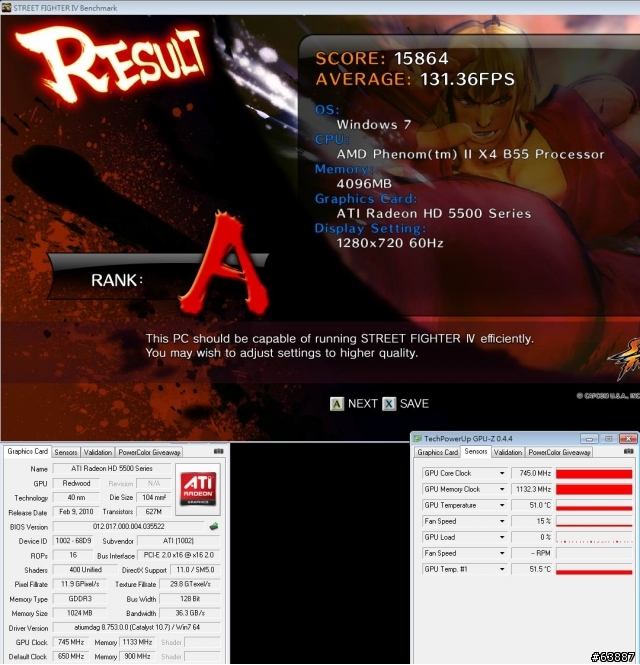

StreetFighter IV Benchmark
1280 X 720 => 131.18FPS

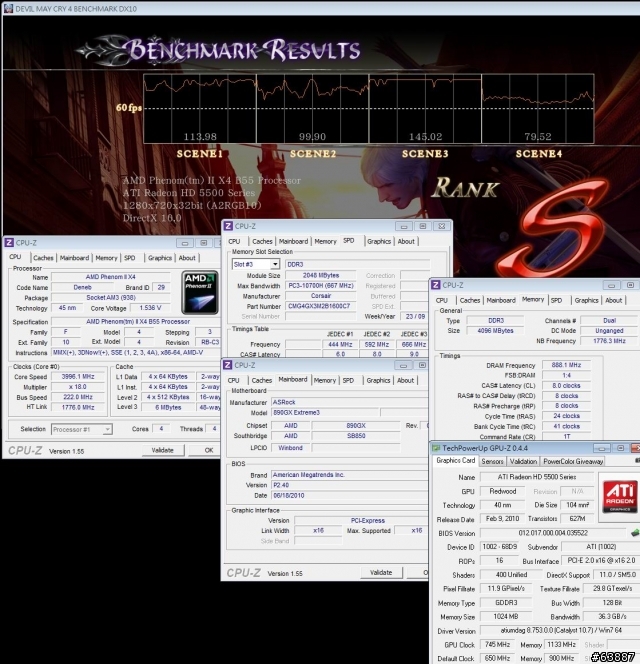

DEVIL MAY CRY4
1280 X 1024 => 113.98/99.90/145.02/79.52 fps

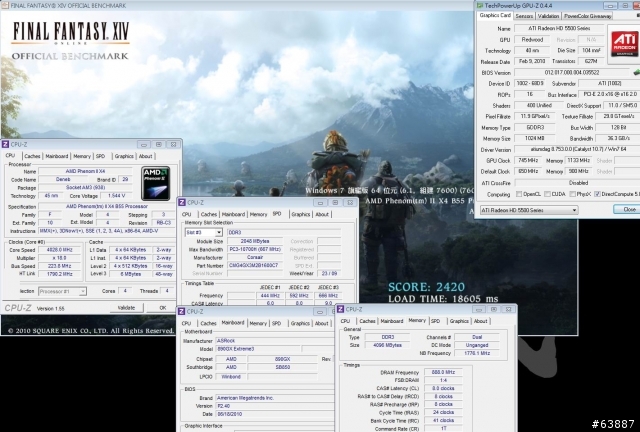

FINAL FANTASY XIV
1920 X 1080 => 2420


Radeon HD 5570在以上幾款遊戲都獲得不錯的成績,就算是把解析度開到1920 X 1200也可以運作順暢
使用者如果將3D特效等級開太高的話,那可能會有某些遊戲出現不順暢的狀況,此時需要更高等級的VGA才可以勝任。
如果是以這個價位的VGA產品來說,5570在各種3D效能的表現已經算是相當不錯

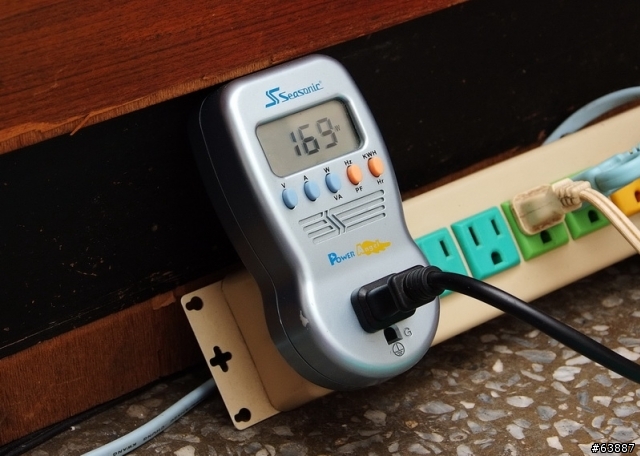

耗電量測試
GPU Default 650MHz/900MHz
系統待機時 - 102W


GPU全速時 - 151W


GPU OC 745MHz/1133MHz
系統待機時 - 102W


GPU全速時 - 169W


待機的狀況,預設值與超頻在待機時都沒有耗電量的增加,整個PC系統都維持在102W左右
在GPU全速運作的狀況中,超頻大約會增加18W的耗電量,不過在上面的測試可以看到超頻效能會增進20%左右。
所以超頻後的耗電量增加幅度也是在合理並且可以接受的範圍內

溫度表現
GPU Default 650MHz/900MHz
系統待機時 - 50.5


GPU全速時 - 61.0


GPU OC 745MHz/1133MHz
系統待機時 - 51.5


GPU全速時 - 64.0


在室溫約33度的環境下做測試,不管是超頻或是預設的狀況,待機狀況的溫度表現穩定
超頻後的溫度最高也只增加3度,導入40nm製程的5570也對晶片溫度控制上有一定的幫助

最後是當今最熱門的3D Game之一 - StarCraft II 星海爭霸II:自由之翼

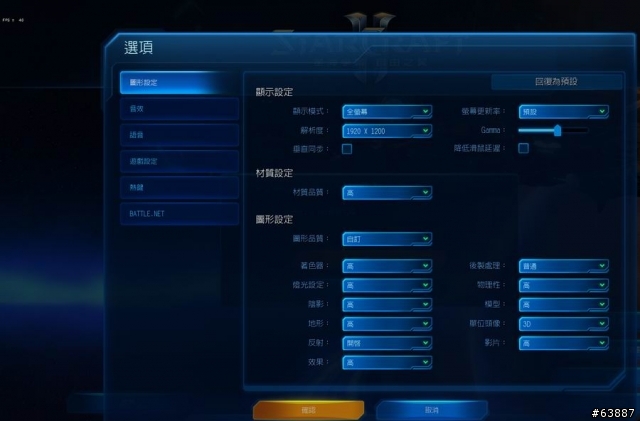

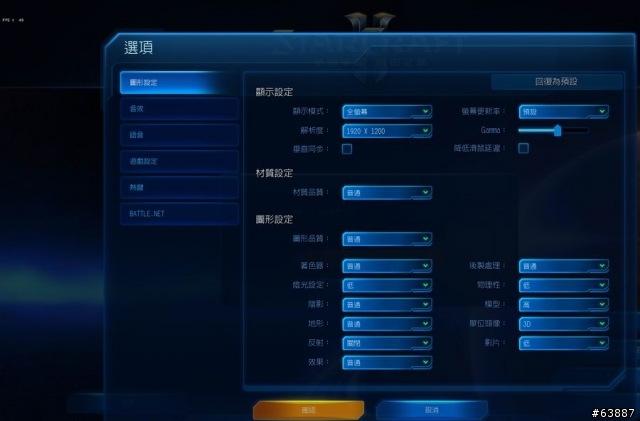

在設定選項的頁數表現
GPU Default 650MHz/900MHz

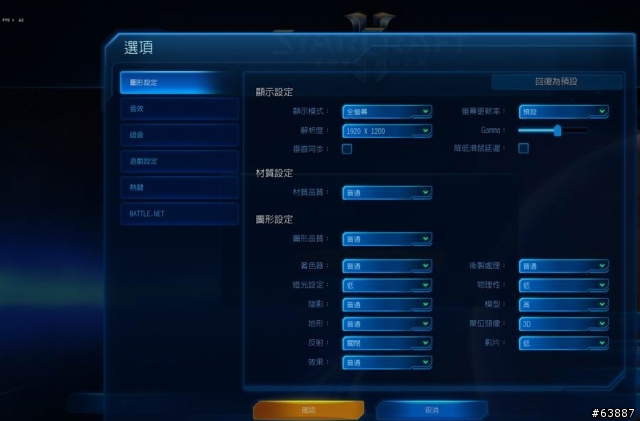

預設設定 - 49

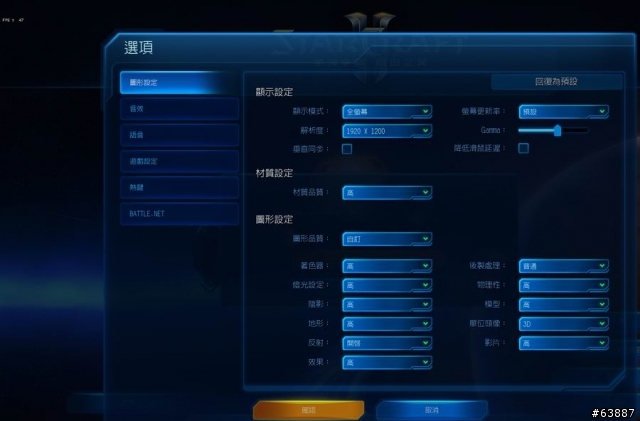

選項設定等級高 - 40


GPU OC 745MHz/1133MHz
預設設定 - 62


選項設定等級高 - 47


StarCraft II將解析度開啟到1920 X 1200也有每秒30頁以上的順暢表現
建議3D特效等級不要開太高,否則在某些場景碰到較複雜3D的貼圖,遊戲進行會較不順暢
高解析度下還可以勝任StarCraft II的高負載,表示5570的3D效能還在不錯的水準之上


顯示卡市場一直以來都是最受歡迎的PC零組件產品之一,許多消費者購買PC的前題都是以玩Gmae為首要目標
而VGA的消費族群,有一部份為台幣3000以下,約美金95元以下為最大宗的VGA基本市場
當然也有更入門的產品,也就是台幣2000以下,約美金63元,適合於內建GPU不敷使用,需要有獨立顯示卡的消費者。
但是個人認為,除非是預算考量,否則如果選擇最入門的VGA版本來組裝PC的話
單以所獲得的3D效能來看C/P的話,還是沒有台幣2000~3000的VGA來得更為超值



ATI在中低階VGA產品線有很多平價的採購選擇,光是台幣3000以下,就有三款有著不錯效能的ATI VGA產品
其中價格最高的就是ATI上一代的高效能Radeon HD 4850,價位最便宜的就是Radeon HD 4670
4850的弱勢就是在於耗電量較高,VGA尺寸較大。4670在於3D技術沒有5570新,而且不適用在小主機
以上兩種ATI 4850/4670 VGA,都是屬於世代交替時,廠商殺價出售的高C/P值VGA
價格在兩者之間的ATI Radeon HD 5570搭戴著最新技術、更進步製程,個人覺得5570主要優勢在於小PC主機方面。



近年來不管是PC或是NB,近幾年都有將體積設計到越來越小的趨勢
PC方面多年以來流行的Micro ATX小體積主機之外,今年也開始有越來越多款Mini-ITX的產品面市
所以同時擁有Low Profile短檔板尺寸的高效能、低耗電型VGA,在這塊新興消費市場也顯得更為重要
對於想選擇Low Profile尺寸的VGA,要擁有不錯的3D效能,不想要入門等級3D VGA產品,似乎在市場上沒有那麼容易尋找。
自從ATI Radeon HD 5570上市之後,可以加強ATI在這塊小PC主機市場的競爭力
讓3D效能有超越4670等級的5570可以成為Low Profile規格之效能王。
也希望ATI未來可以推出更多更高效能的Low Profile尺寸的VGA,來為小PC主機的愛好者增加更多的選擇
