上次已經測試過ANS-9010B標準型DDR-2 RAMDISK,這次測試的是較高階的ANS-9010,除了將記憶體插槽擴增至八條外,更可將單一裝置分割成兩獨立儲存裝置(連接兩條SATA)。

外盒包裝,本體及配件裝在棕色盒中,白色盒子裝的是外接電源組。

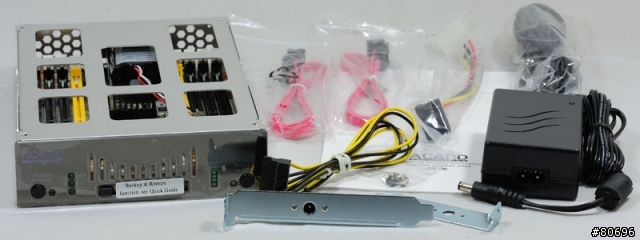

包裝內容一覽。

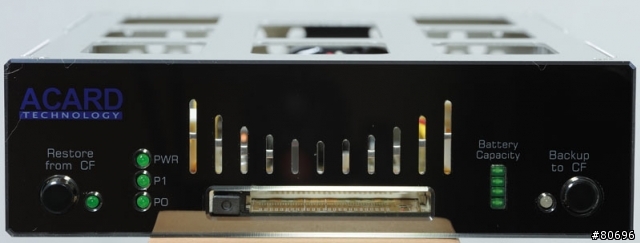

正面鏡面面板,同樣有回存鍵/指示燈、備份鍵/指示燈、電源燈、讀寫燈、CF卡插槽及電池容量指示燈。

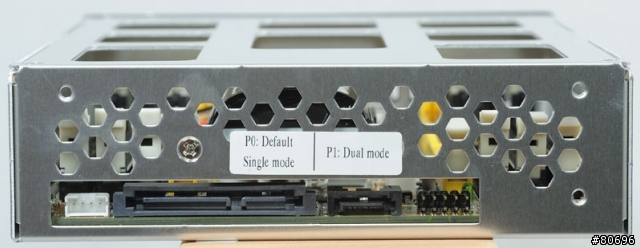

背面有SATA電源及資料接頭、設定JUMPER。

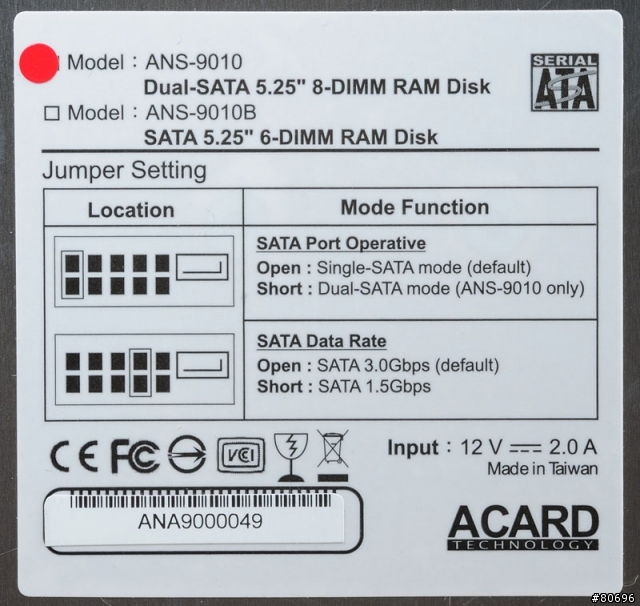

型號標籤及JUMPER設定說明。


拆下上蓋角落四顆螺絲後,就可以取下上蓋。

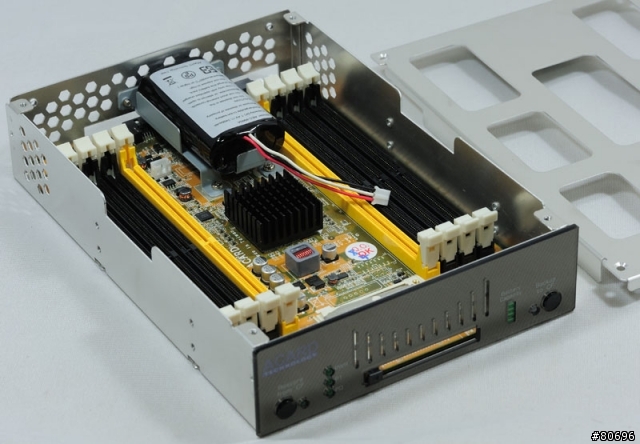

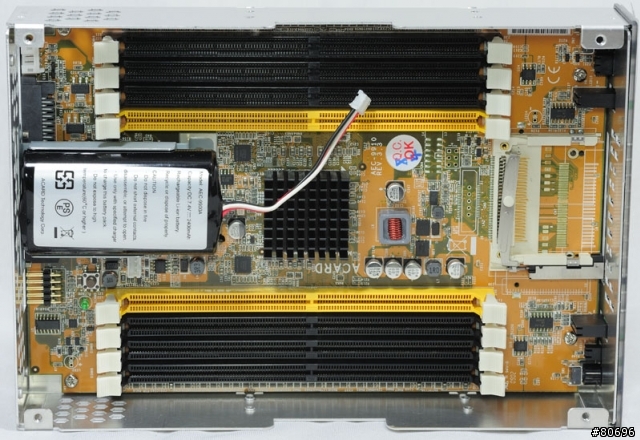

內部結構圖,中央安裝散熱片的為XILINX SPARTAN FPGA處理器。

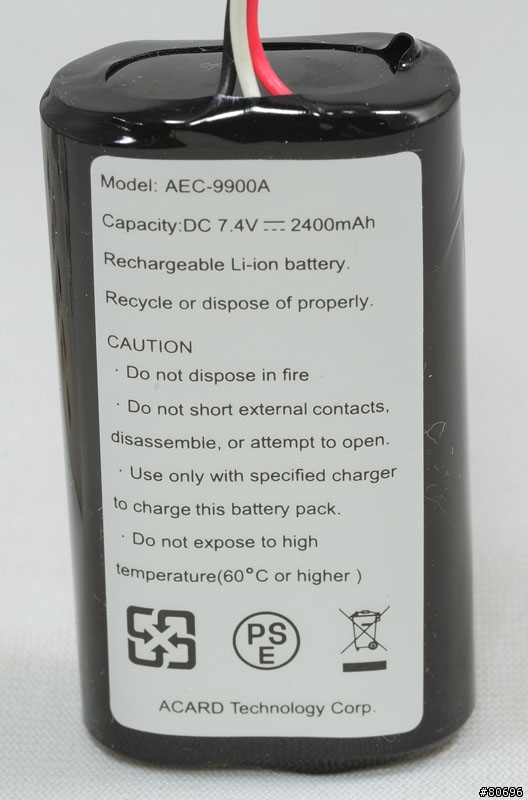

備份用7.4V 2400mAh電池,在外部電源中斷時維持資料並備份至CF卡。

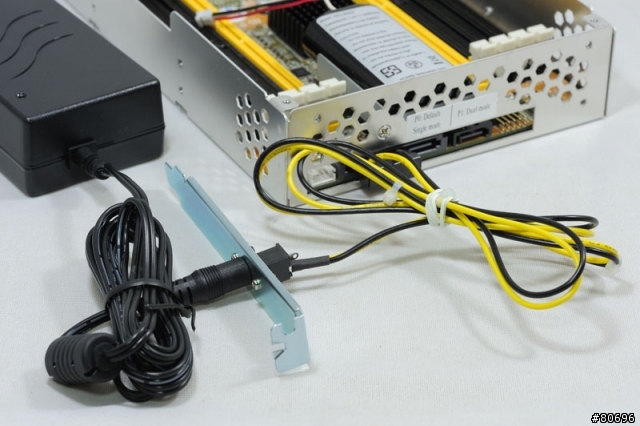

外接電源配件連接示意圖,可在電腦關機後持續供應ANS-9010的電源,避免資料遺失。
原廠還有推出外接電池盒,在停電時仍可繼續供應電源。

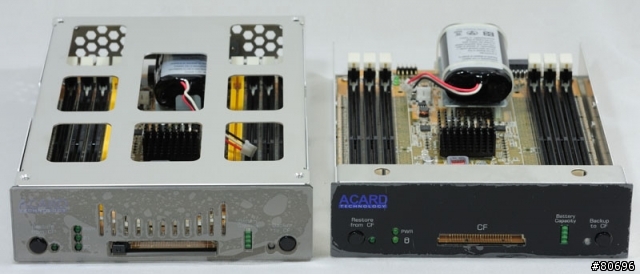

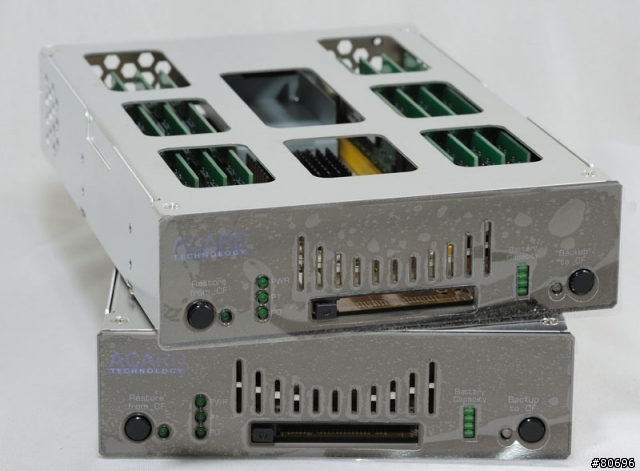

ANS-9010與ANS-9010B(右)的正面外觀比較,ANS-9010除了多了上蓋,面板質感較好外,並多了正面散熱孔,第二埠動作指示燈(P1),CF卡插槽也有退卡推桿。

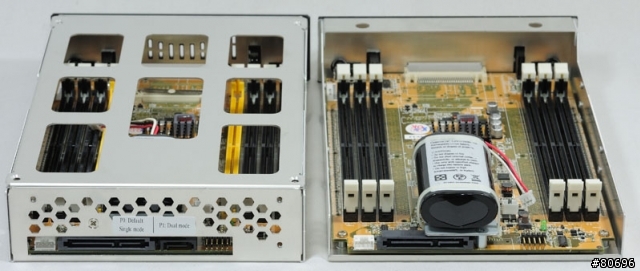

背面比較,ANS-9010多了一個第二SATA連接埠。

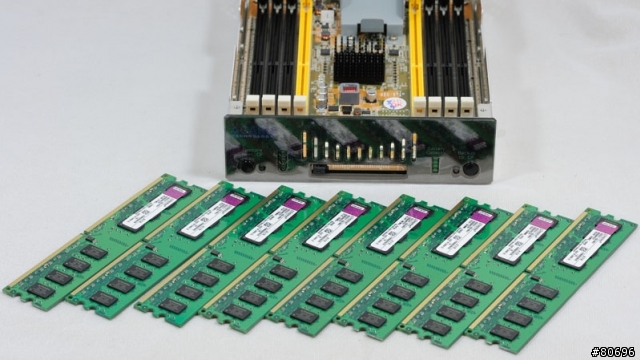

八條KINGSTON DDR2-800 2GB記憶體模組,準備裝入ANS-9010。

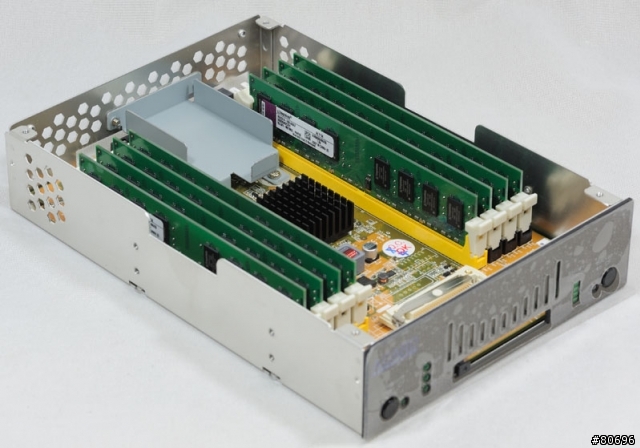

裝完記憶體後的樣子,因為ANS-9010/9010B系列支援無電池操作,圖中電池是取下的狀態。


接下來就是上機測試。
測試配備:
INTEL QX6700 @ 3.6G(400*9)
ASUS MAXIMUS II GENE (P45 + ICH10R)
JETRAM DDR2-800 2G * 2

OS:WIN 7旗艦版32BIT

測試方式:OS灌在傳統硬碟,接在主機板上JMB363,被測對像純粹作為資料碟,ICH10R的AHCI及RAID驅動皆使用WIN7內建。

單部ANS-9010以單埠模式運作,因內建ECC機制緣故,使用標準Non-ECC模組時會撥出九分之一的容量作為ECC使用,故為2G * 8 * 8 / 9 = 14.2GB。

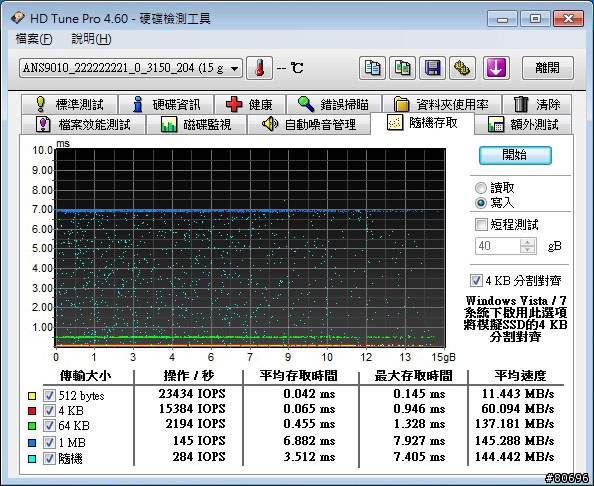

HD TUNE PRO 4.60

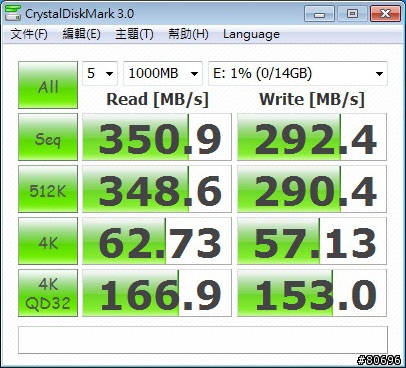

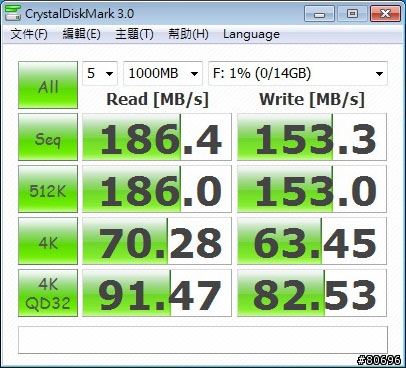

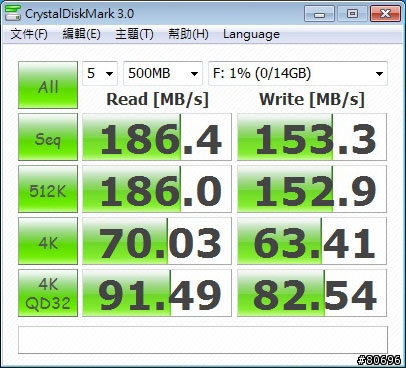

CrystalDiskMark 3.0

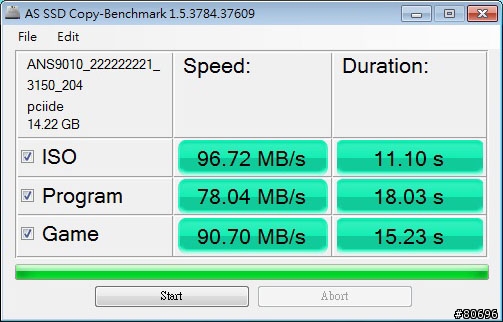

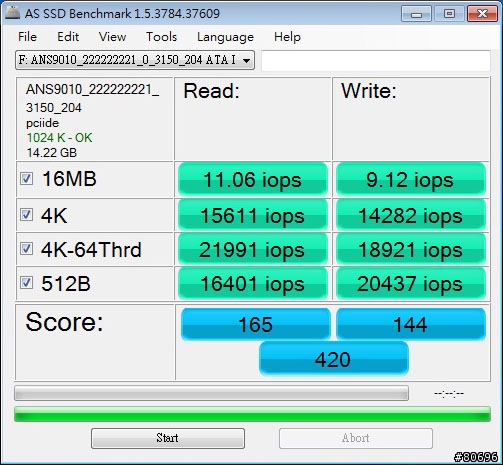

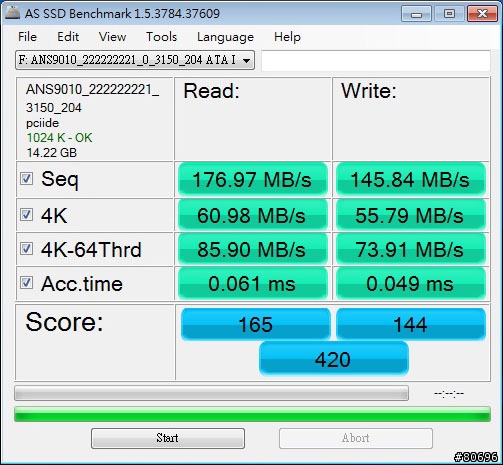

AS SSD Benchmark 1.5.3784.37609

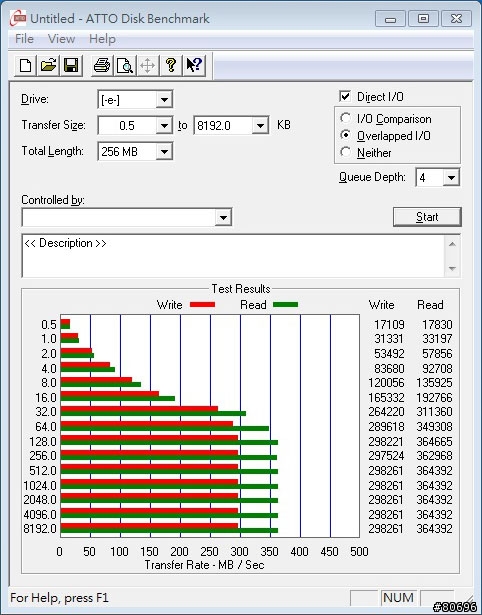

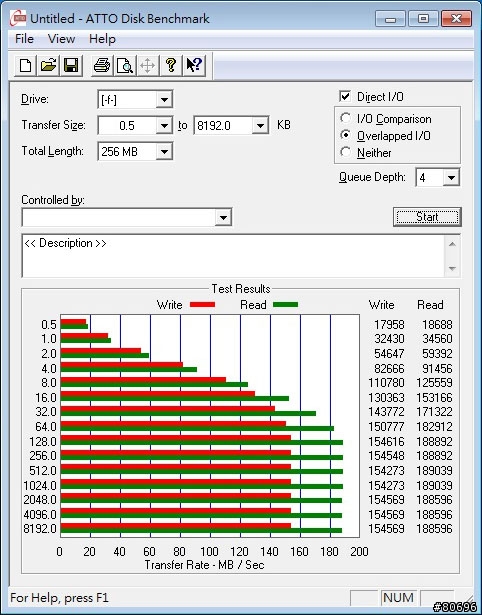

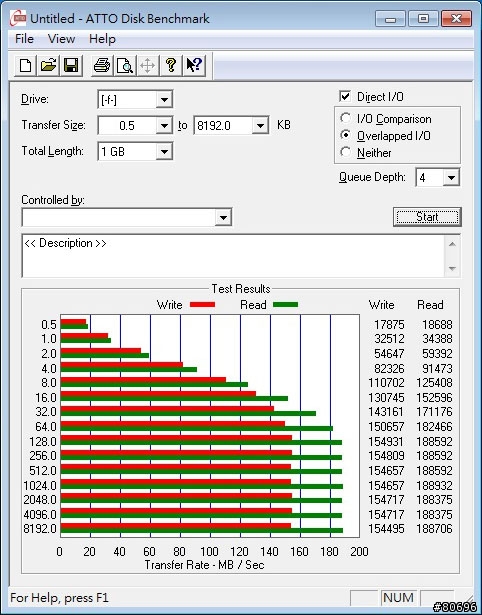

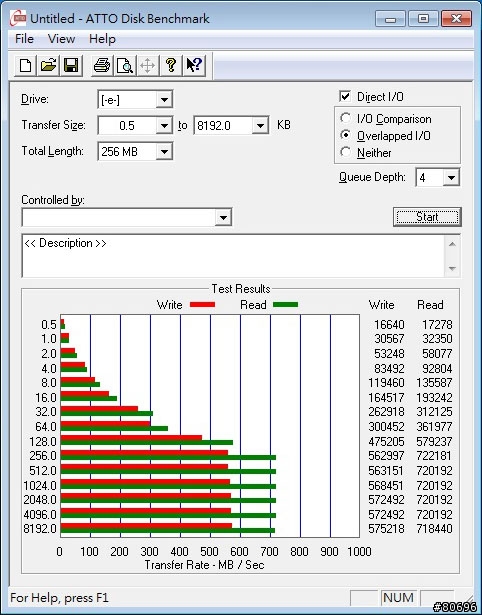

ATTO Disk Benchmark

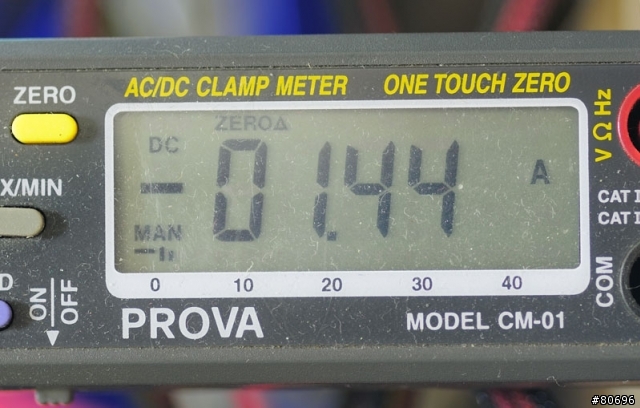

雖使用SATA電源接頭,但ANS-9010只取用12V電源,無論有無在讀寫,耗電量都維持在1.44A



單部ANS-9010以雙埠模式運作,並使用ICH10R進行RAID 0(區塊大小128KB),容量仍為14.2GB。

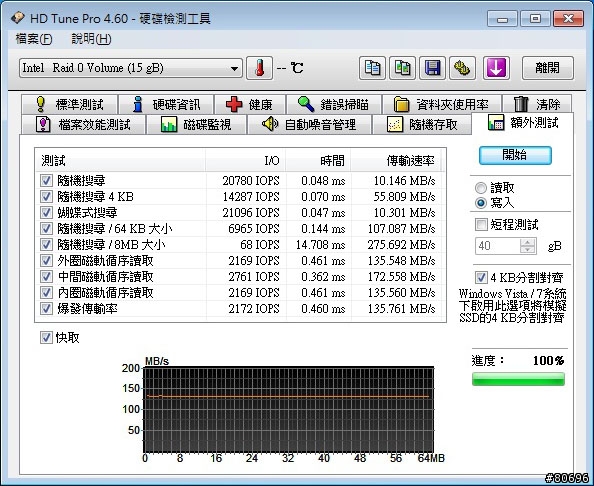

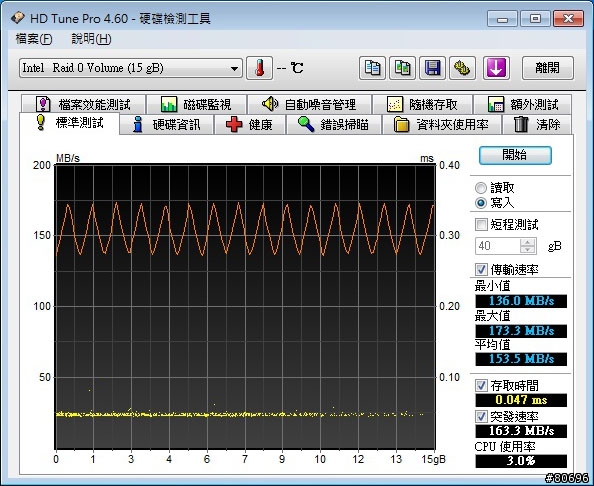

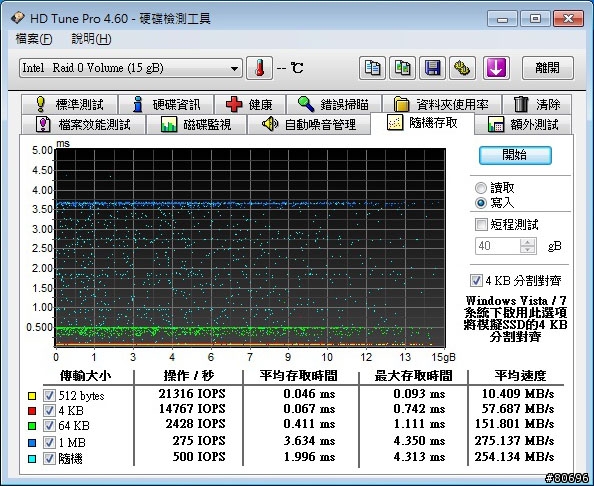

HD TUNE PRO 4.60




最高讀取與寫入速度呈現失準狀態

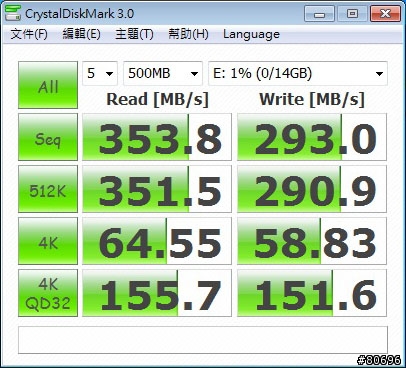

CrystalDiskMark 3.0

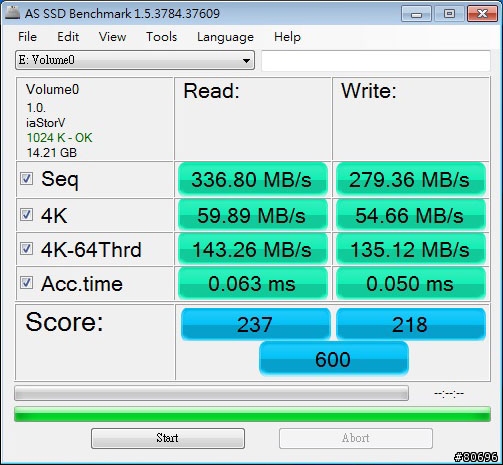

AS SSD Benchmark 1.5.3784.37609






ATTO Disk Benchmark




再加上一台ANS-9010


兩部ANS-9010均以雙埠模式運作,並使用ICH10R進行四機RAID 0(區塊大小128KB),容量為28.4GB。

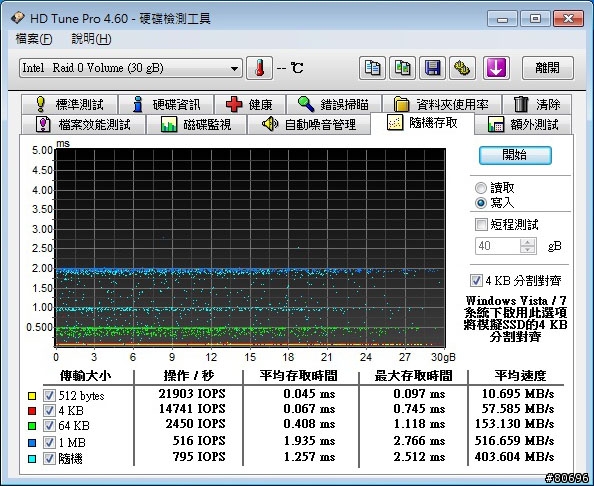

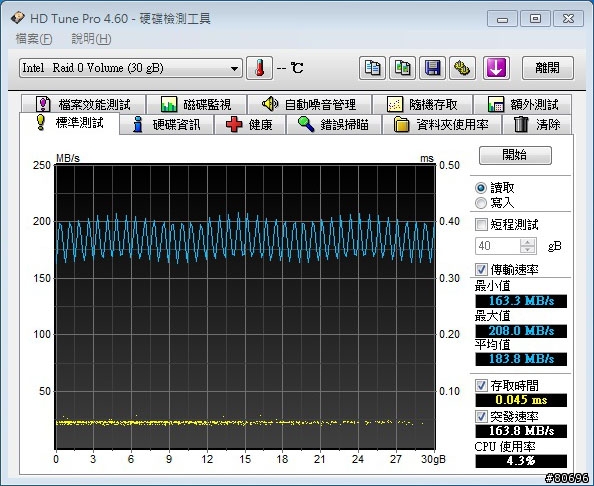

HD TUNE PRO 4.60




最高讀取與寫入速度同樣失準

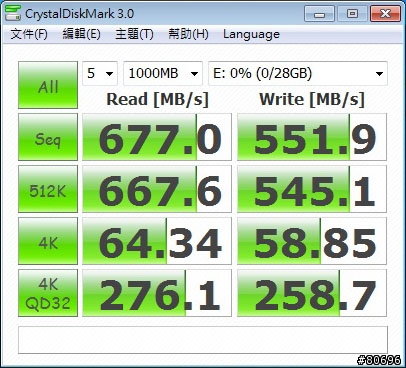

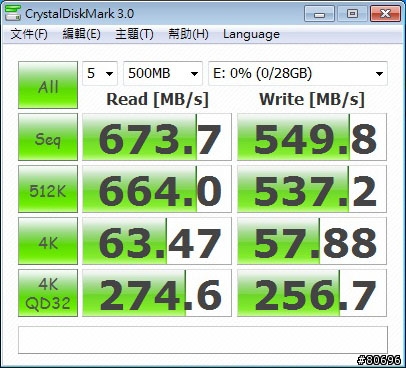

CrystalDiskMark 3.0

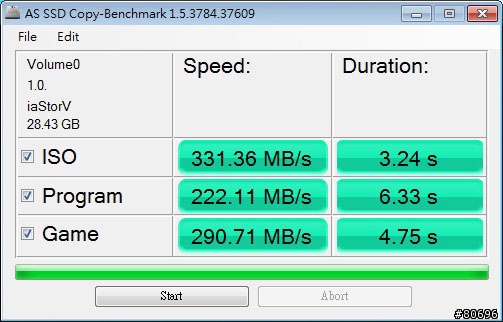

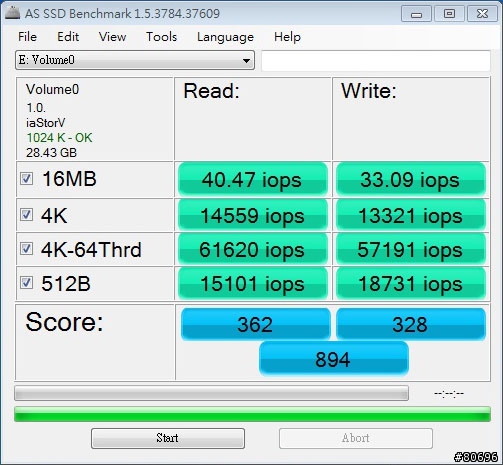

AS SSD Benchmark 1.5.3784.37609

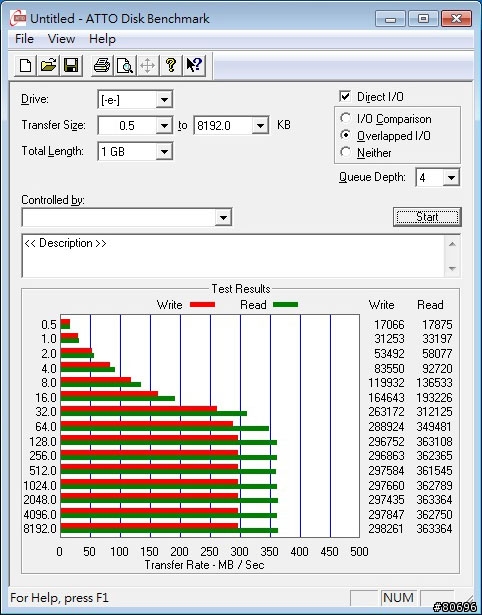

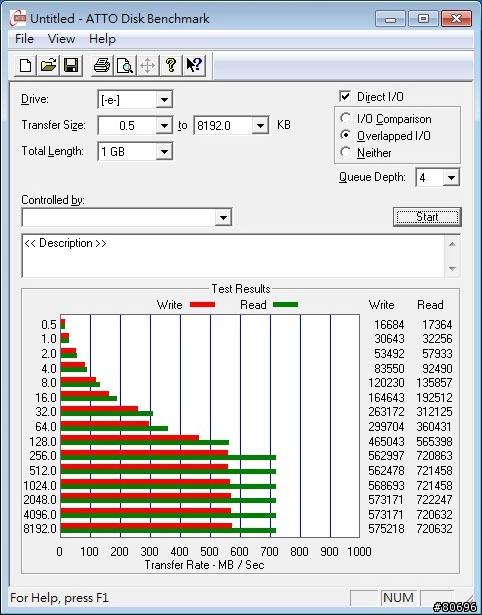

ATTO Disk Benchmark




優點:
1.小數點下兩位的搜尋時間,幾乎可被忽略。
2.小檔上高IOPS表現。
3.無NAND FLASH SSD用久後寫入漸變慢的問題。
4.無NAND FLASH SSD寫入次數限制的壽命問題。
缺點
1.C/P值極差,本體加8支DDR2-800 2G,共要花費12000+1300*8=22400,才有14.2GB容量,每GB花費1577元。
2.體型大,佔用5.25吋空間。
3.DRAM需要電力持續刷新以維持資料,若電池與電源同時消失,資料將喪失,外插的CF卡容量須大於記憶體總量,且也要花時間備份/回存。
4.雖有SATA 3.0Gbps,但受限於記憶體控制器、DSP處理器、內部IDE→SATA的性能,速度仍有很大的進步空間。
5.控制核心有一定發熱量,僅使用被動散熱片對其過於嚴苛。

報告完畢,謝謝收看。
