美商安鈦克Antec是一家以Power Supply、PC Case為主力的品牌
這兩類電腦領域都推出相當多系列的產品,以分級或定位來讓消費者選擇
此回最新系列Power Supply名稱為High Current Gamer,英文簡稱為HCG
看字面的意思應該是為Gmaer設計的產品,希望在以下測試項目能有出色的表現

High Current Gamer非模組化設計,整線會比較花時間,但相對的價格也會低一些
通過80PLUS銅牌認證,最近Power Supply產品在80PLUS認證水準都有所提高
一般在市場上很容易看到白牌80PLUS,等級較高的產品經常都是銅牌或銀牌認證
通常80PLUS認證等級越高就會越節能,但小弟的重點還是那句老話,產品用料也是另一個重要層面。

HCG此回推出400W、520W、620W三種版本,提供AQ3全球三年保固
測試中的是最高規格的版本,也就是High Current Gamer 620W
首先看到產品外包裝,使用簡單的數種顏色做為搭配

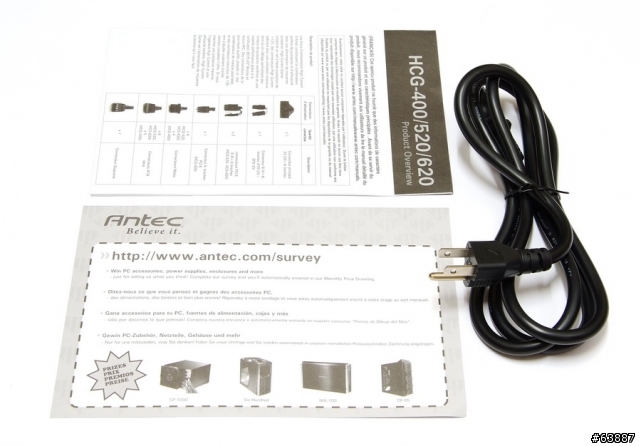

內附配件
簡易說明資料、電源線材

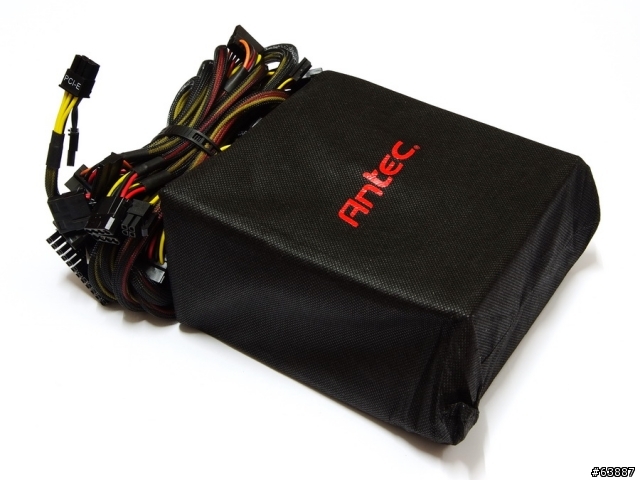

本體外部使用一個薄的不織布包覆,但並非收納袋的設計

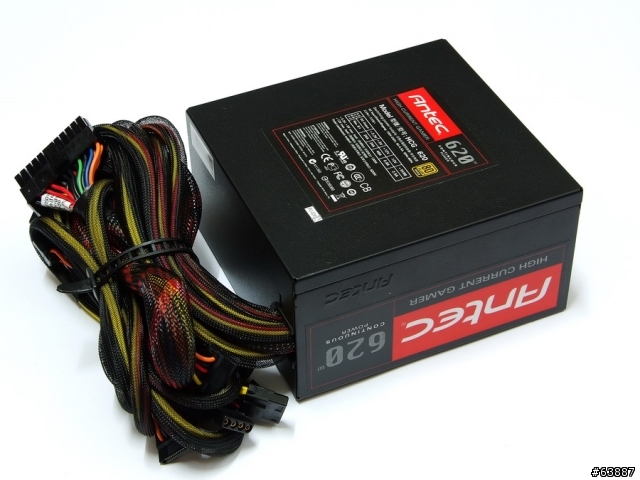

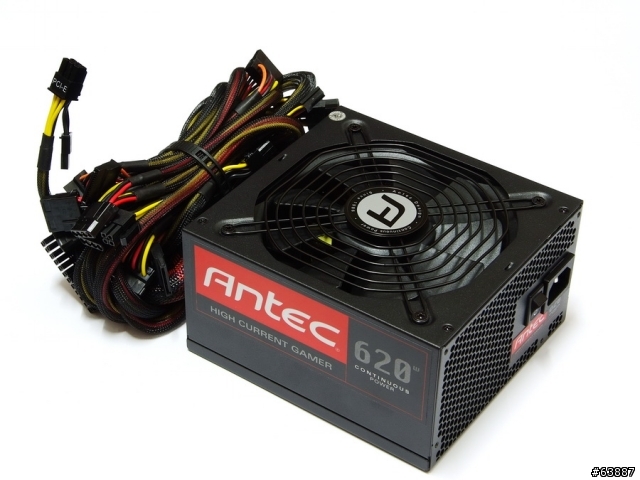

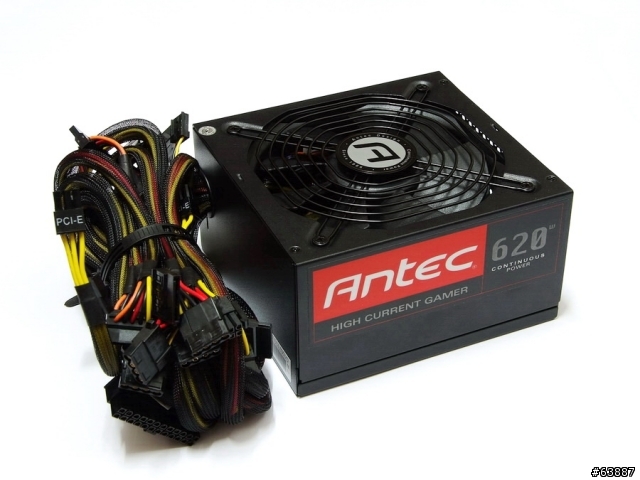

外殼採用黑色霧面烤漆,外觀質感不錯
本體尺寸160mm X 150mm X 86mm

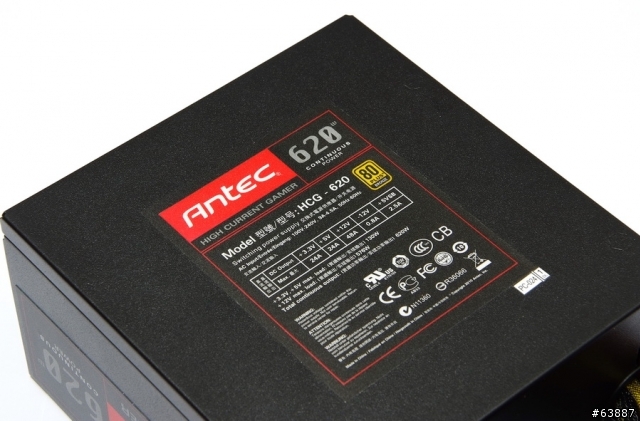

貼紙以紅色底強調Antec,外殼也有Antec的鋼印Mark


型號為HCG - 620,主流的單路+12V設計,最高可達到48A,等同於576W

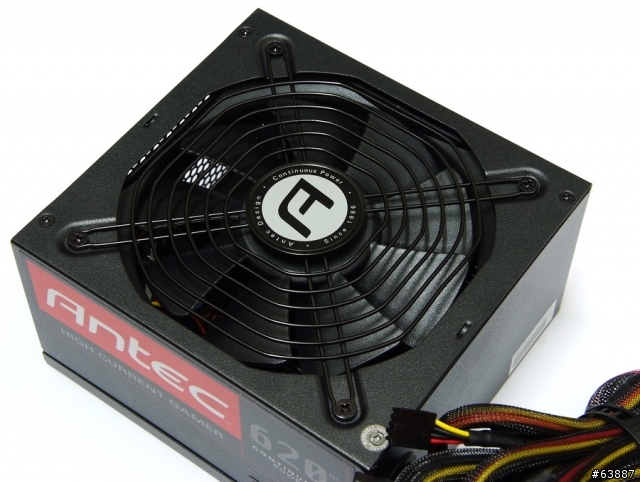

風扇尺寸為135mm,雙滾珠軸承設計,靜音已經變成最基本的訴求

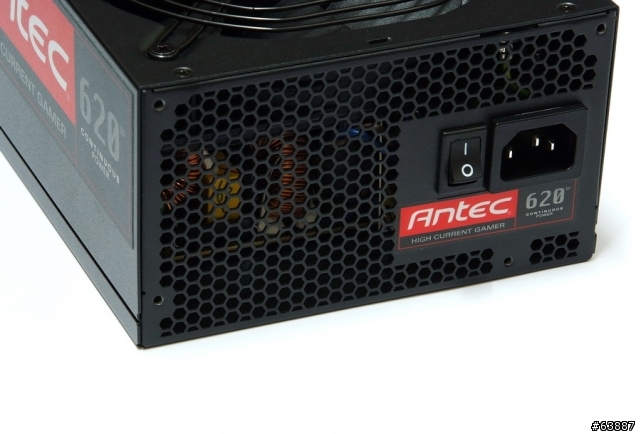

後方設計為常見的蜂巢式散熱孔
Active PFC規格,適用於110~240Vac

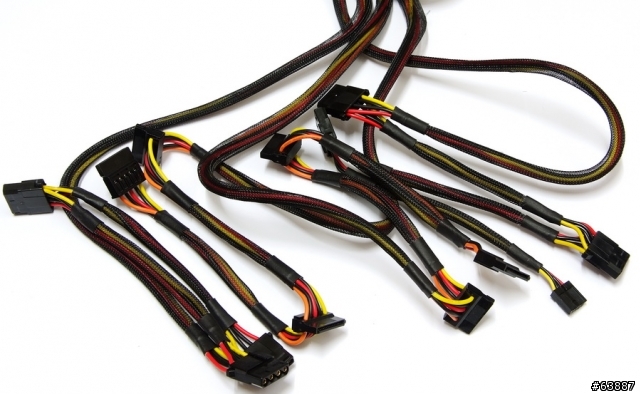

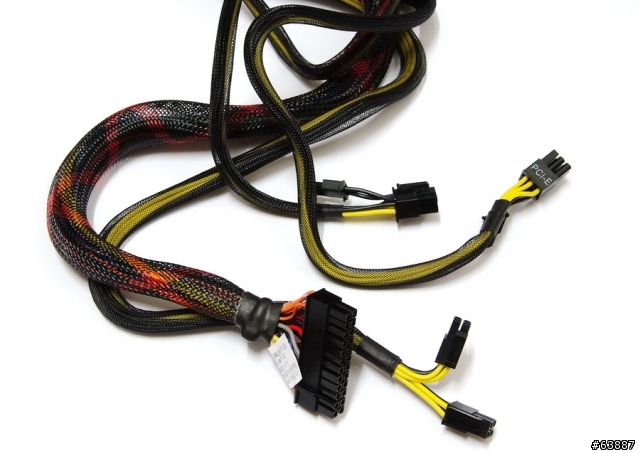

線材接頭
1 X 20+4 Pin ATX
1 X 4+4 Pin EPS 8
2 X 6+2 Pin PCI-E


6 X PATA
6 X SATA
1 X FDD

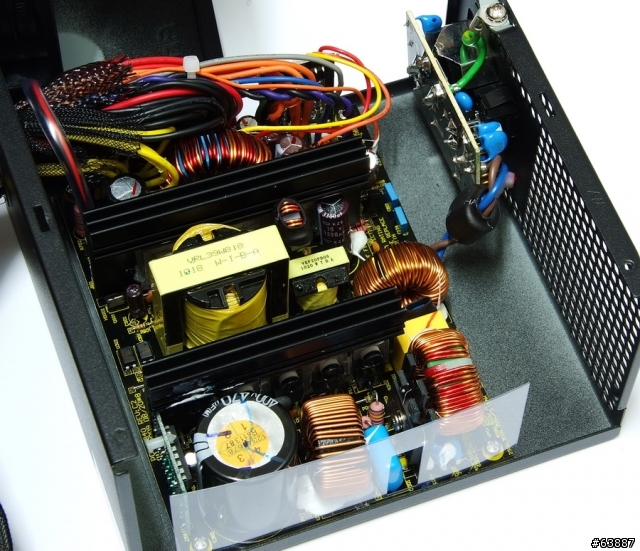

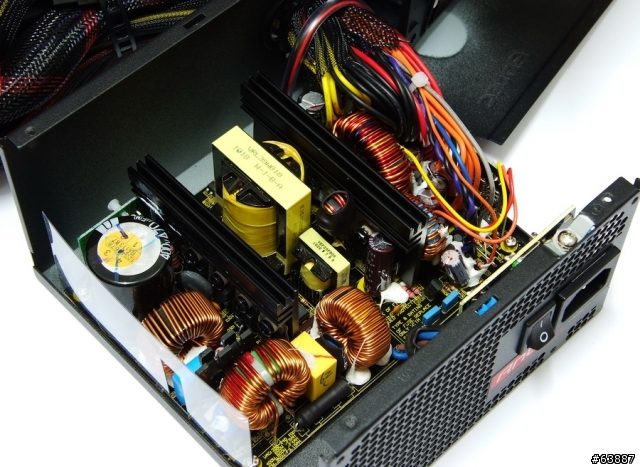

內部構造一覽,用料與設計看起來應該為海韻代工的產品


下方最大顆的黑色電容採用NIPPON CHEMI-CON 470uF/400V SMQ
散熱片面積感覺略為單薄,如果可以再擴大散熱片面積應該會更好


標榜全日系電容為Nippon Chemi-con的KZE電容




中間為電源管理監控晶片-SiTI PS223

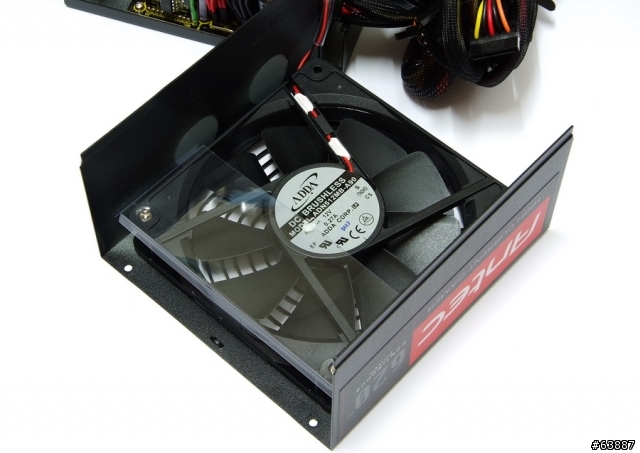

散熱風扇品牌為ADDA,常見的靜音風扇代表
型號為ADN512MB-A90,電壓資料12V 0.27A

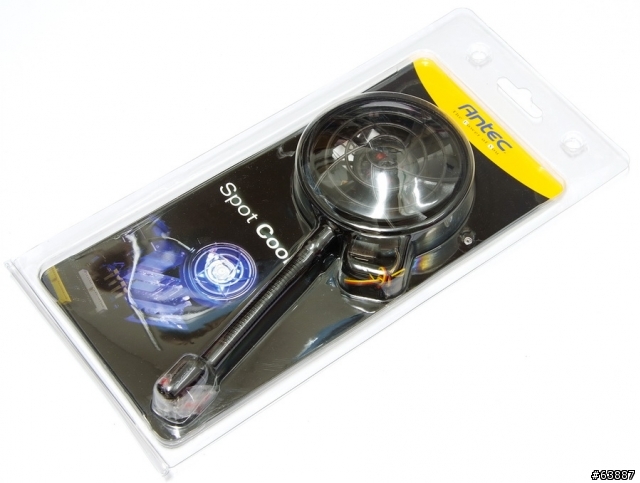

先前Antec的活動贈品,Sopt Cool散熱風扇
自由度較高的設計,可以鎖在MB螺絲多處,加強Case內部某些部位的散熱

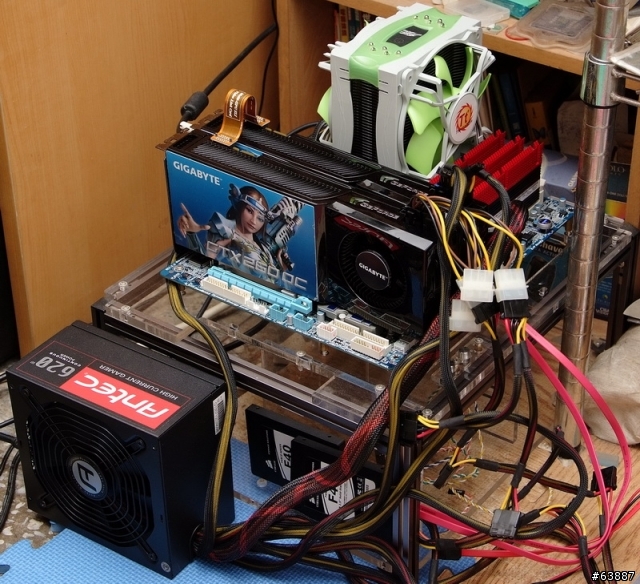

測試平台
CPU: Intel Core i7-980X Extreme Edition
MB: GIGABYTE X58A-UD7
DRAM: CORSAIR DOMINATOR-GTX3 DDR3-2400
VGA: GIGABYTE GTX260 OC SLI
HD: CORSAIR CSSD-F40GB2 Raid 0
POWER: Antec High Current Gamer 620W
Cooler: Thermaltake Jing
OS: Windows7 Ultimate 64bit

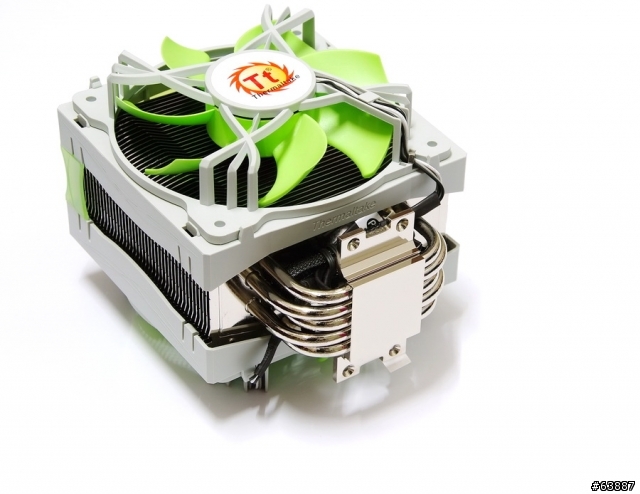

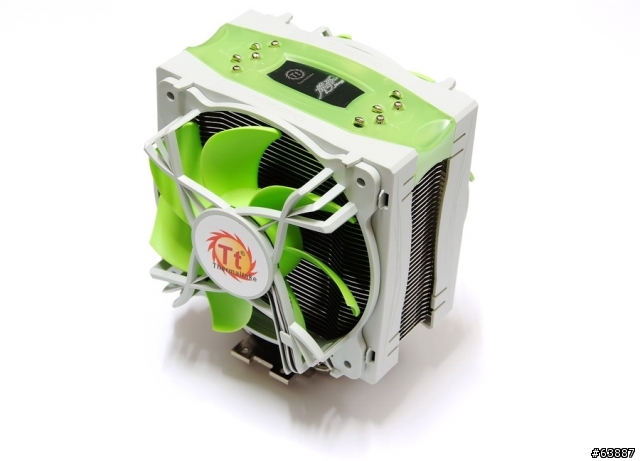

CPU散熱器搭配Thermaltake新推出的Jing,是一款強調靜音的高階產品


兩個12cm有控制轉速功能的雙風扇,噪音量約16dBA


底部左右各有5根熱導款,散熱能力雖然沒有自家的Frio那麼優秀,不過Jing在靜音上確實表現很好。


一開始先使用系統預設值的時脈,來比較測試結果

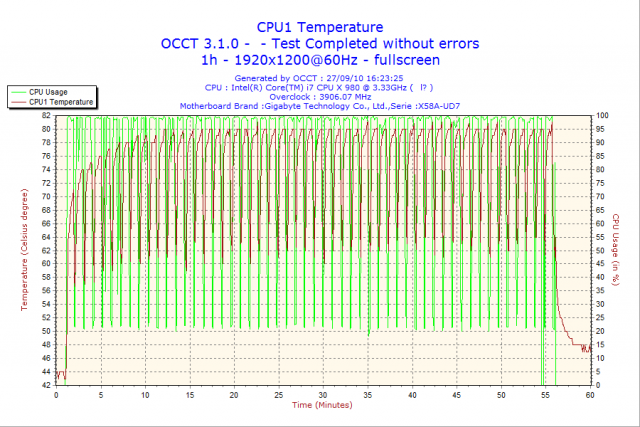

CPU溫度變化

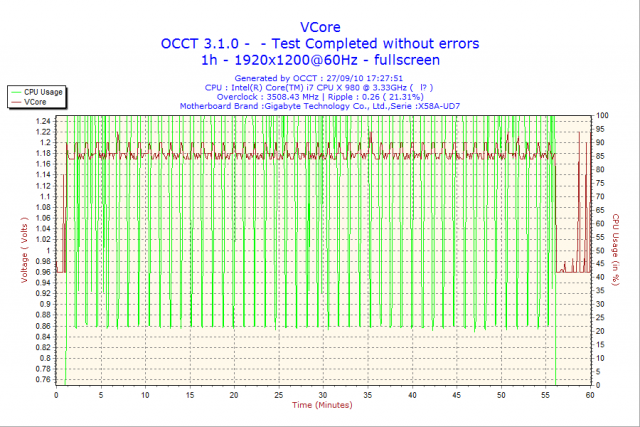

CPU電壓變化
預設值會開啟Intel C1E節能技術,CPU時脈與電壓在全速時會升到最高

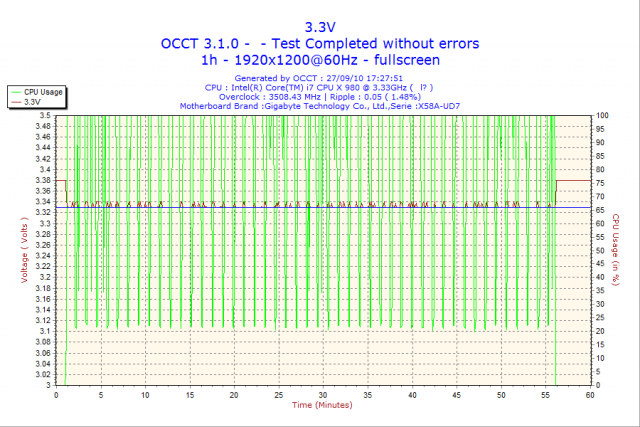

3.3V
最高時3.26V,測試中大多在3.38~3.32V跳動,電壓跳動範圍在1.84%左右

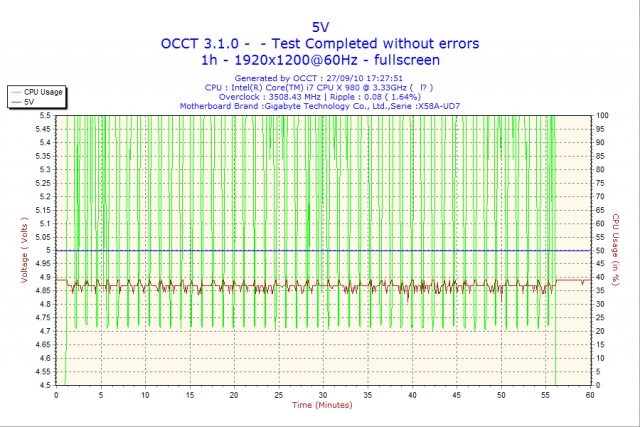

5V
大約落在4.89~4.84V,電壓跳動範圍在1.02%左右

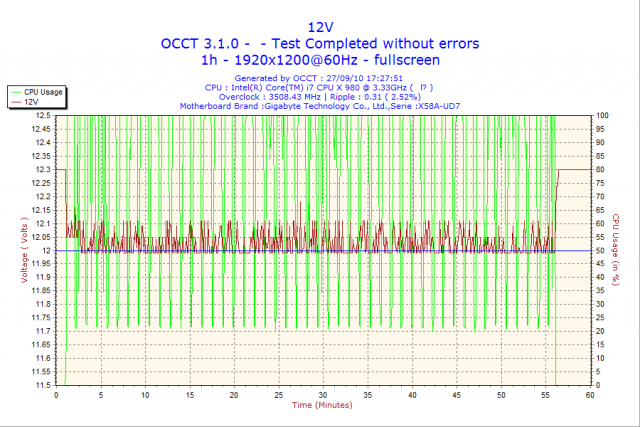

12V
最高時12.3V,測試中大多在12.12~11.99V跳動,電壓跳動範圍在2.52%左右


由80Plus網站在測試HCG 620W的資訊顯示,在室電115V的狀況下
PSU使用率50%的轉換功率約86.22%,全速滿載的轉換工率約82.33%
此平台設定全速時在Power Angle數據最高約580~600W的耗電量,大約是HCG620W 80%左右的使用率。
以OCCT的數據看來,3.3V/5V的波動範圍相當地小,12V的波動也只有2.52%,電壓表現很不錯。

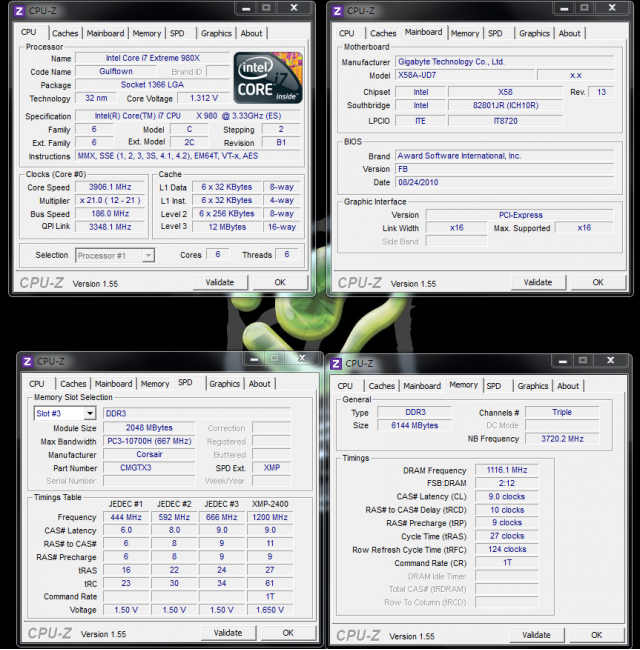

超頻系統設定值
CPU 186 X 21 => 3906MHz
DARM DDR3 2232 CL9 9-10-27 1T


OCCT V3.1.0
POWER SUPPLY模式

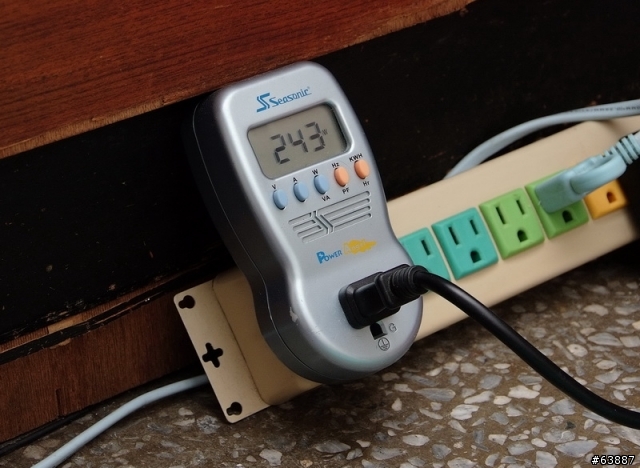

進入OS系統桌面下 - 243~244W

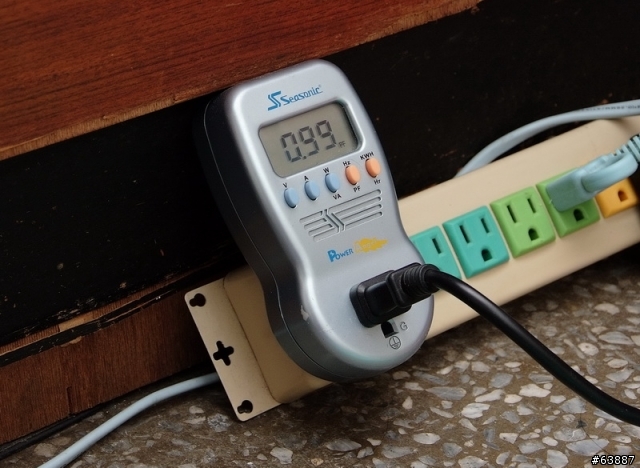

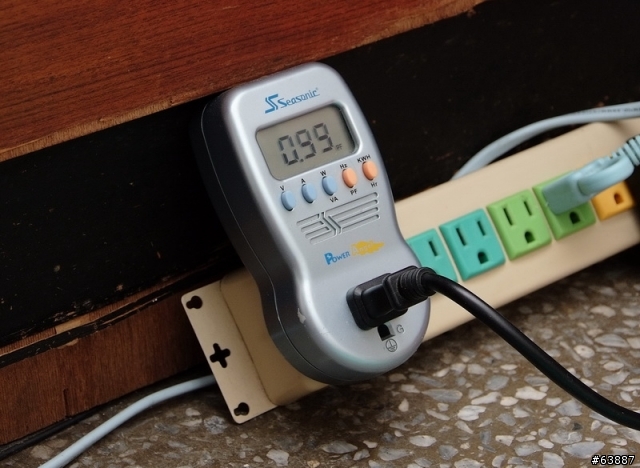

主動式功率因數PF - 0.99


執行OCCT中Power Supply測試項目
i7-980X OC 3.9GHz,六核實體加六核HT模擬滿載加上GTX260 SLI 2WAY - 808~826W。


主動式功率因數PF - 0.99

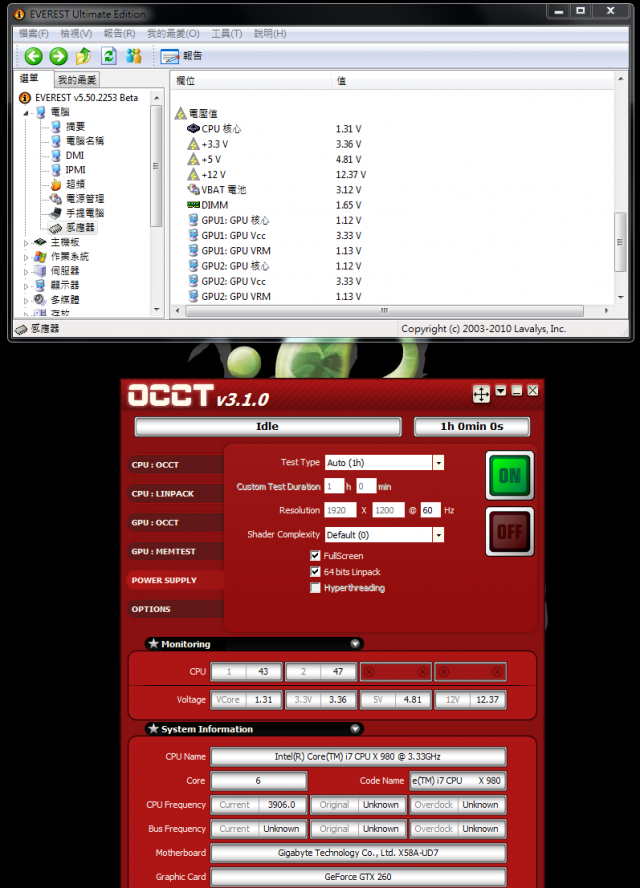

OCCT測試結果

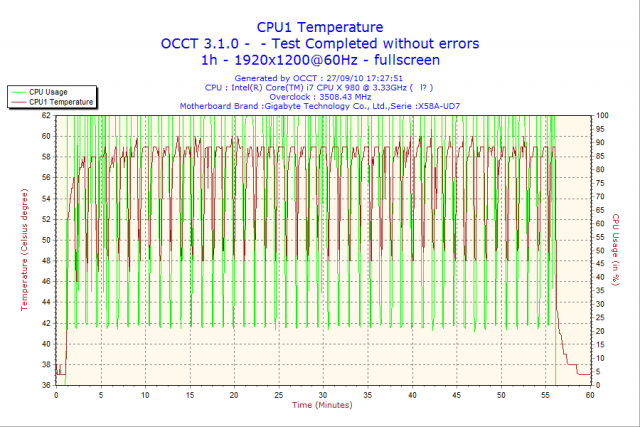

CPU溫度變化

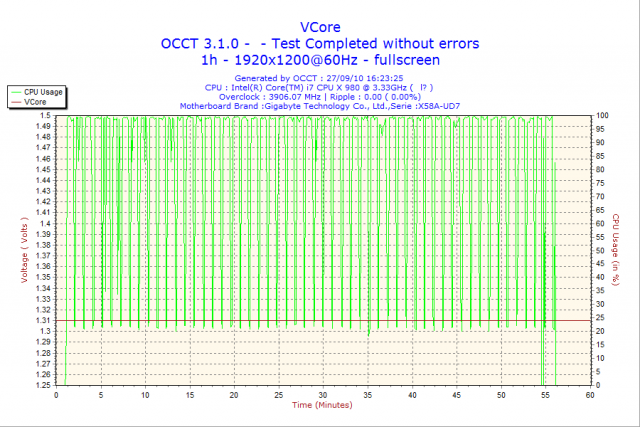

CPU電壓變化
從頭到尾都是1.31V沒有變動
CPU電壓跳動範圍部份與主機板的電壓特性關係較大

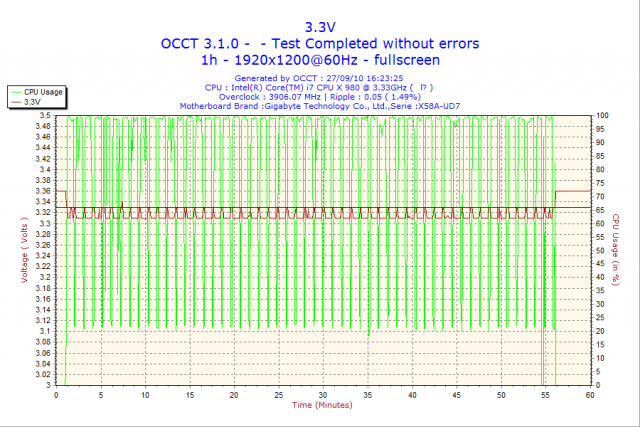

3.3V
最高時3.36V,測試中大多在3.33~3.31V跳動,電壓跳動範圍在1.49%左右

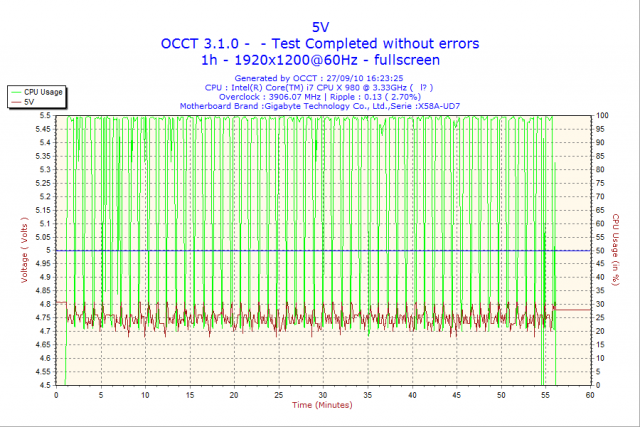

5V
大約落在4.81~4.68V,電壓跳動範圍在2.70%左右

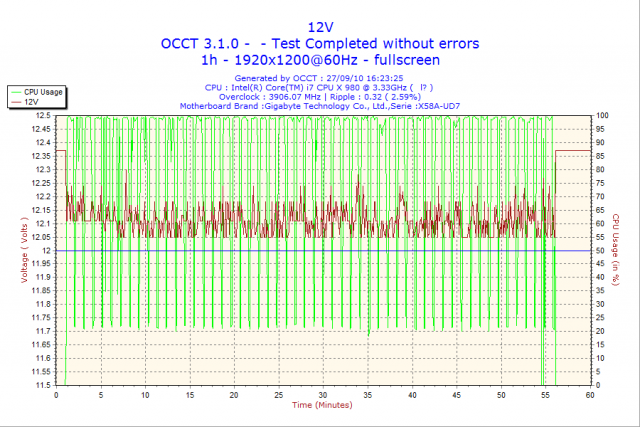

12V
最高時12.37V,測試中大多在12.12~12.05V跳動,電壓跳動範圍在2.59%左右


全速滿載的轉換功率約82.33%,將Power Angle顯示的808~826W轉換成665~680W
最高負載已經超過620W的10%,這樣高功耗的平台運作起來也可以穩定跑完OCCT連續3次以上
缺點就是超過負載時,散熱風扇會全速運轉,此時風扇的噪音會較大,但一般使用狀況下噪音很小。
3V波動範圍壓在1.5%以下,5V/12V的電壓也只有2.70/2.59%,這方面表現算是很優秀

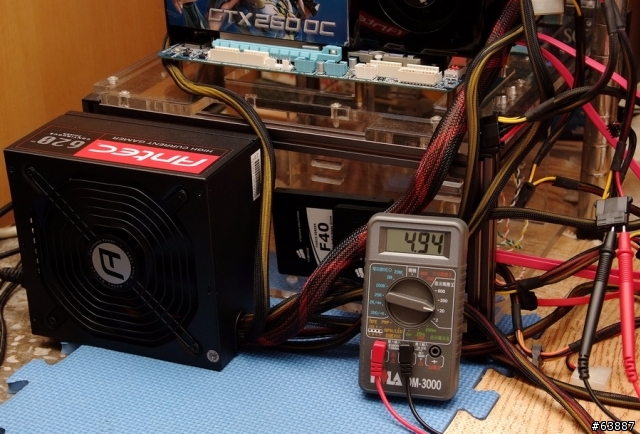

最後項目使用比較精準的電表測量
待機時
5V測出來為4.94V,比起主機板測出來的4.81V還要高一些

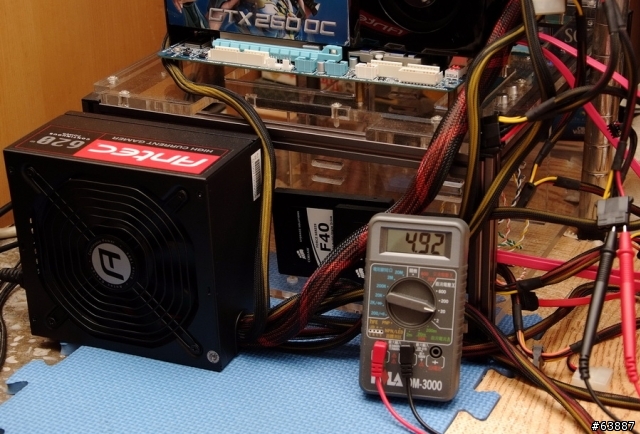

OCCT全速運作時
電壓範圍4.92V,電壓數據在全速時比待機還要低一點

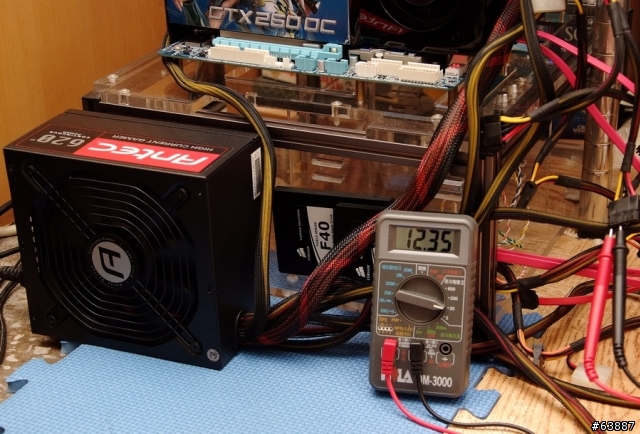

待機時
12V測出來為12.35V,比起主機板測出來的12.37V差不多

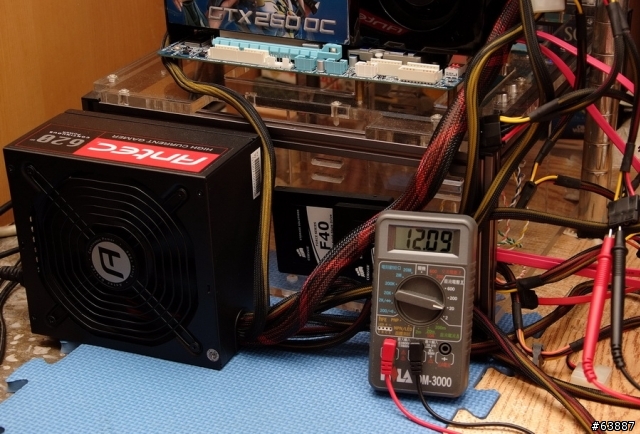

OCCT全速運作時
電壓範圍12.09~12.11V,電壓在全速時降到比待機時低0.24~0.26V


改用電表測量出來的數據,在5V/12V電壓值的波動都比使用OCCT搭配MB測量出來的跳動結果還要低。
仔細比較12V電壓波動在OCCT上是2.59%,在電表上卻只有2.11%,好上一點
5V電壓波動在OCCT上是2.70%,在電表上卻只有0.40%,這方面表現好上許多

Antec High Current Gamer 620W使用心得總結
優點
1.提供400W、520W、620W三種適合大眾需求的規格
2.產品外殼烤漆與包裝盒質感不錯
3.通過80Plus高效率節能銅牌認證,也具備Active PFC規格
4.使用全日系長效電容,低噪音雙滾珠軸承散熱風扇
5.單路12V設計,在超過10%的耗電量依然保持不錯的穩定度

缺點
1.保固若能延長到五年會更好
2.5V電壓略為偏低



效能比 ★★★★★★★★★☆
用料比 ★★★★★★★★☆☆
規格比 ★★★★★★★★★☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★★☆☆

Antec在High Current Gamer都使用單路12V設計,這方面對12V的穩定度表現會較佳
在規格方面的特色還有符合2010 EUP節能規範,待機時5Vsb小於1W
保護迴路有OVP、SCP、OCP、OPP四種,上述測試中最容易使用到的是OPP過載保護。

最近小弟的Power Supply測試好像偏向比較重口味路線,都喜歡將平台耗電量拉高
讓PC的耗電量超過Power Supply的規格,做高負載的穩定度測試
但是對於一般消費者來說,長時間使用是不適合的使用環境,風大有練過請不要輕易學習!

絕大多數的PC使用者,對於Power Supply的供電需求大約是400~600W左右
High Current Gamer系列推出的三款也正好在這個W數範圍中
此回分享的620W等級較高,市場價位約台幣3490元,折合美金約114元
對比其他品牌非模組化、銅牌600~650W的產品來看,HCG 620W價位上有比較低一點。
未來消費者在採購與比較Power Supply產品之前,不妨將High Current Gamer列入考慮選擇之一
