EDIMAX - 6428nS 無線分享器 , 與 TENDA - W303R 做無線橋接設定簡易教學 !!

相信很多人買了無線分享器 , 在無線橋接這方面的設定會遇到一些問題 ~
有操作手冊可以照著做當然可以一步就成功 , 例如 TENDA 的無線分享器在台灣代理商的官網
就可以下載 [ 萬用橋接指南 ] , 設定非常容易 !

可是 , 有些廠牌的分享器就沒有針對無線橋接做進一步說明 , 這也導致許多人在設定上碰壁 ~

今天抽空來做一下 EDIMAX - 6428nS 這一台無線分享器的無線橋接簡易設定圖文教學 ~

******************************** 我是分隔線 ****************************

1. 我們拿 TENDA 303R 來當主 AP , 先將它設定好 , 讓它上網正常 !
檢查連線狀態是否正確 !
按這裡檢視圖片



2. 檢查無線網路設定
主要 SSID 的名稱要設定好 , 頻道也要確認 OK ~
按這裡檢視圖片



3. 無線加密設定
加密模式 WPA2 - PSK 及金鑰密碼確認 OK ~
按這裡檢視圖片


******************************** 我是另一個分隔線 ****************************

接下來就換 EDIMAX - 6428nS 上場 !

將你的 PC 或筆電的網路線接在 LAN 孔的任何一個位置 , 開啟瀏覽器輸入 192.168.2.1
進入 WEB UI 設定畫面 !

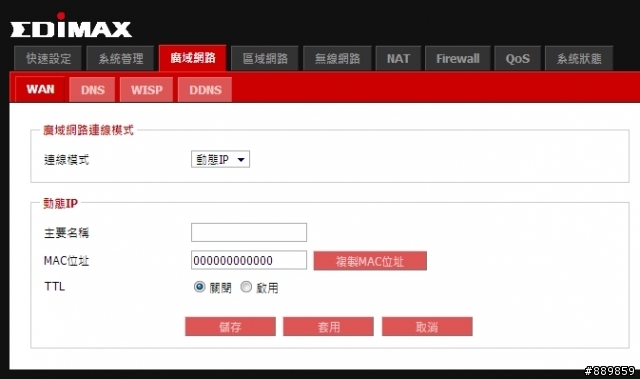

4. 廣域網路 - > WAN
連線模式 - > 動態 IP ( 其餘不動 )
按這裡檢視圖片



5. 廣域網路 - > WISP -> Enable
下面的 SSID 及頻道號碼應該都是空白的 !
請按下 [ 搜尋基地台 ] 的 " 選擇 " 鍵 ~
按這裡檢視圖片

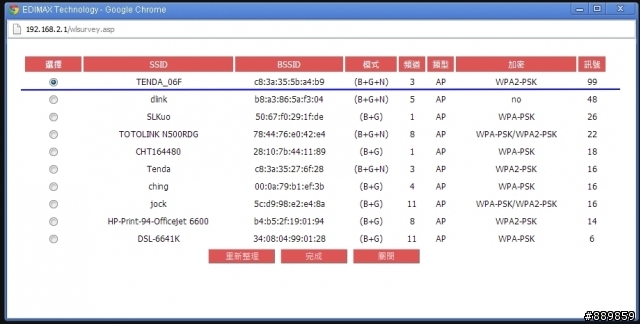

6. 瀏覽器會多開出一個畫面 , 讓你選擇目前所搜尋到的無線基地台 !
點選 TENDA_06F 再按 [ 完成 ]
按這裡檢視圖片



7. 你會看到之前空白的部份已經帶入你所選擇的 SSID 名稱及頻道號碼 !
下面的預設共用金鑰 , 請輸入之前 TENDA - 303R 所設定的金鑰密碼 ~ 再按儲存 !
按這裡檢視圖片



8. 區域網路 LAN 設定
這裡是我的設定 , 你可以自行更改你的使用範圍 , 不一定要跟我一樣 ~
設定完成請按儲存 !
按這裡檢視圖片

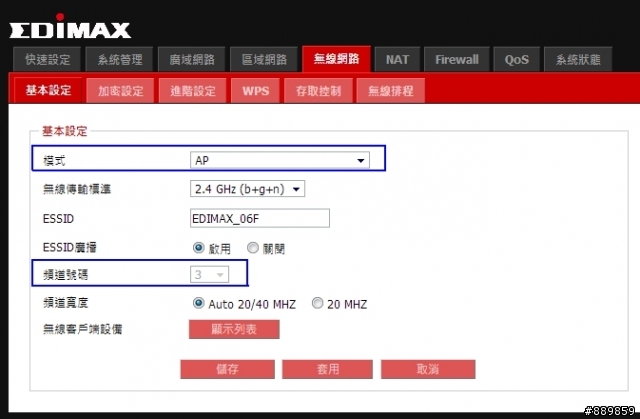

9. 無線網路 - > 基本設定
模式 - > AP
無線傳輸標準 - > 不用想 ! 當然是 2.4GHz ( b+g+n )
ESSID - > 請輸入你要命名的無線網路名稱 ~ 我的是 EDIMAX_06F
頻道號碼你應該會看到反白無法點選 , 號碼跟 TENDA - 303R 為一致才正確 ! 設定完請按儲存 ~
按這裡檢視圖片



10. 無線網路 - > 加密設定
預設共用金鑰可自行設定 ! 我的習慣是都設一樣 , 以免忘記 ~ 設定完請按儲存 ~
按這裡檢視圖片

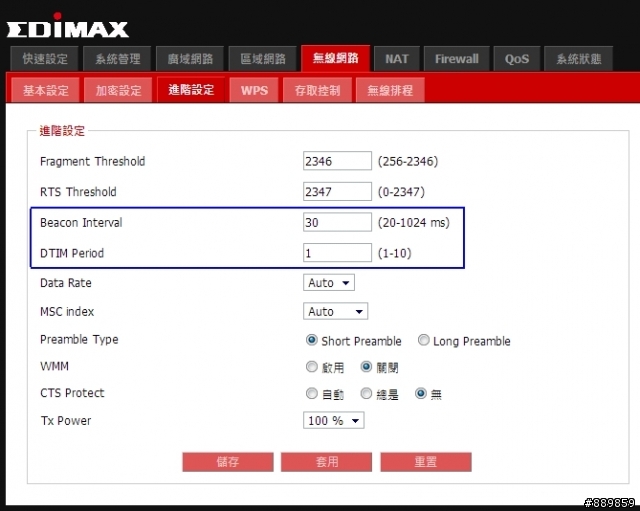

11. 無線網路 - > 進階設定
藍線筐起來的部份 , 你應該會看到 Beacon Interval 預設值為 100 我把它改為 30
DTIM Period 預設值為 3 我把它改為 1
更改這兩個數值可以讓你的 wifi 效能好一些 ~~ 你可以試試 ! 設定完請按儲存 ~
按這裡檢視圖片

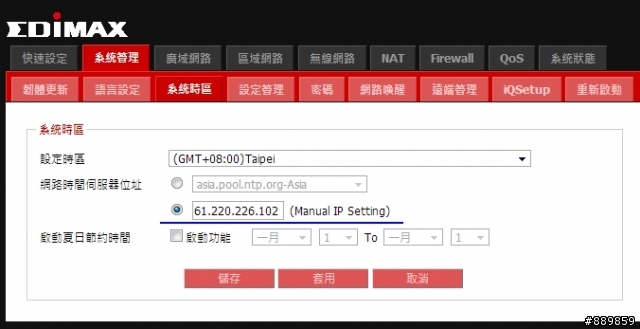

12. 系統管理 - > 系統時區
設定時區 -> 選 TAIPEI
網路時間伺服器位址 , 請輸入 61.220.226.102 ( 這個是中華電信的時間伺服器 )
可以幫你的分享器校正時間 ~ 設定完請按 [ 套用 ] ~
大約 30 秒時間 , 讓分享器重新啟動 , 套用我們剛剛所做的各項設定 !
按這裡檢視圖片



13. 重新啟動完成後 , 請看 " 系統狀態 " 的藍色筐線部份 !
正常來說 , 只要設定無誤 , 有成功連到另一台 TENDA - 303R 就類似我的狀態 ~
按這裡檢視圖片



14. 系統管理 - > 密碼
請記得把預設密碼 1234 改掉吧 ~~
以免有心人士透過 wifi 連進去給你亂搞一通 ~~ 設定完請按儲存 ~
按這裡檢視圖片

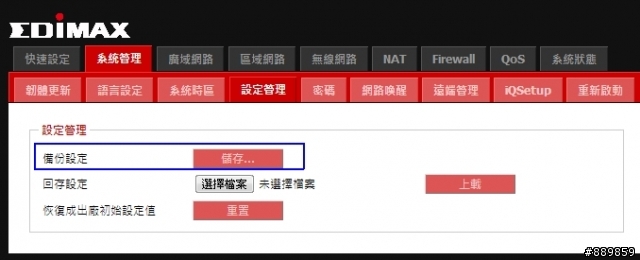

15. 大功告成之後 , 別忘了把你的設定備份起來喔 !!
按這裡檢視圖片



16. 用手機連過去 EDIMAX - 6428nS 測一下速度 ~~
我家是中華 12M 的 , 不知道這樣看起來是不是有幫我升速了 ?
按這裡檢視圖片


17. 手機 wifi , 訊號強度 ~
按這裡檢視圖片




報告完畢 ~~
