E200使用TTL訊號連接GPS MOUSE

我的配備是E200+晶通GPS-CF1+長天的車充連接線,
我想用長天的車充連晶通GPS-CF1的PS2介面RS232連接線,
我已經自行DIY跳線(因GM-210和GPS-CF1的PS2腳位不同),
但我找過之前的文章,發現很多E200使用者連GERMIN PS2的GPS35(PS2腳位和gps-cf1相同)都有問題,我想這是E200的TTL訊號造成的,
imcrazy大大提到E200的連接腳位是使用TTL,而非RS232,
需要將TTL訊號轉換成RS232才可連到GPS MOUSE,
除了使用TTL==>>RS232的轉換線,哪裡買?
或者是可以使E200的輸出入RS232而非TTL訊號,
從DW大大之前發的iPaq、Mio、XDA 、E200 PDA接腳定義,
E200的接腳PDF最後好像有說明可控制訊號成RS232或是USB,但電學部分實在看不懂,請各位高手幫忙..

以下是E200 傳輸線腳位定義PDF
附加PDF文件檔: mobile01-7a1ed3dca1c85bb29e040861a1334572.pdf

2004-03-04 1:05 #1

文章關鍵字

10079分

2樓

個人積分：10079分

文章編號：124217

看一下第二頁有這一段文字....
USB_+5V, RS232_PWR_EN is controlled by Software.
好像是軟體控制的。

那些長久以來享有諸多權利的人，忘了這是由許多人犧牲奉獻換來的。

imcrazy

278分

3樓

imcrazy

個人積分：278分

文章編號：124252

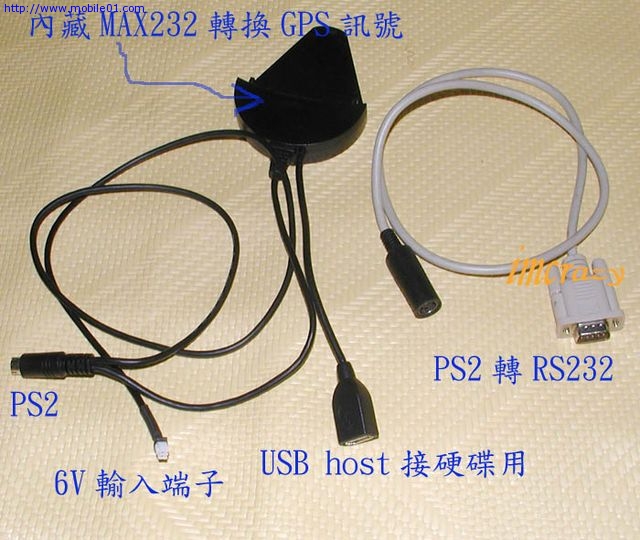

你就把它當作MUX就好了....也就是編碼....USB/RS232 功能二選一...
你是要做一個轉換訊號線...

imcrazy

278分

4樓

imcrazy

個人積分：278分

文章編號：124257

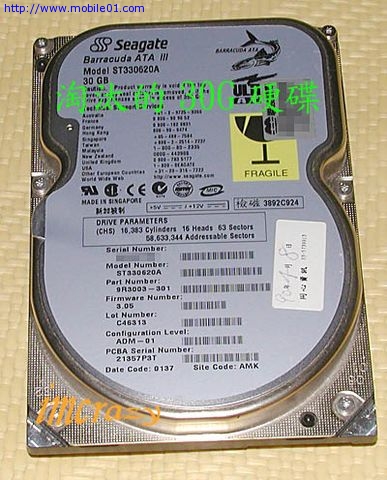

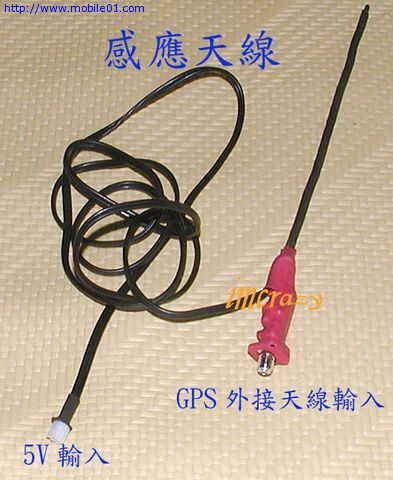

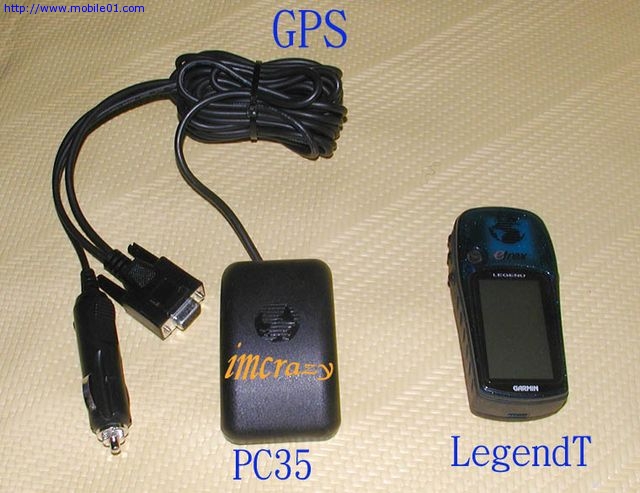

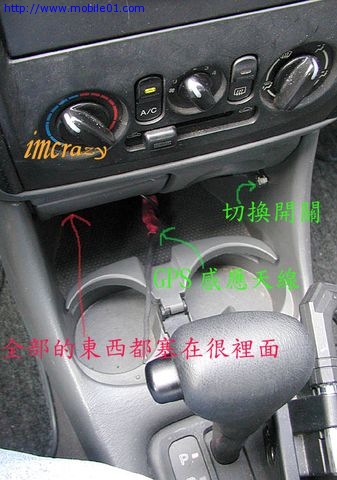

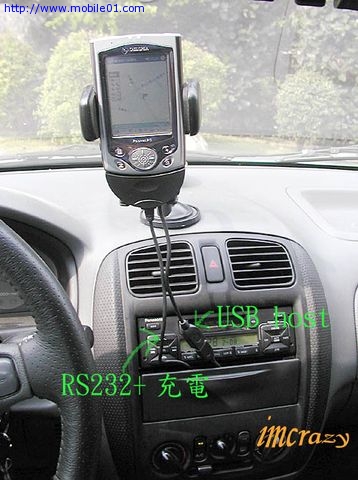

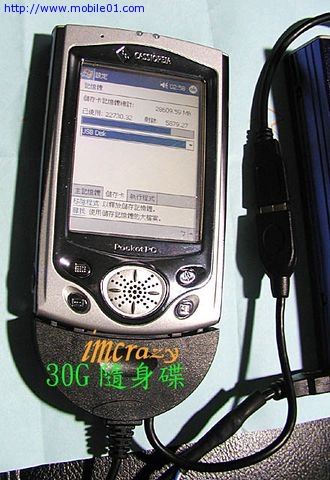

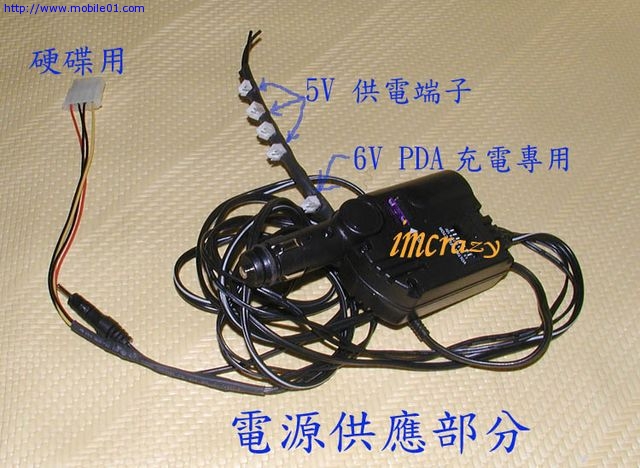

當初有做了一些東西...本想上傳的....但當時Mobile01傳圖片貼網址有點難用...所以就放棄了......
現在也懶的解說了....只告訴你可以怎麼玩E200...反正就是可以放MP3及導航嘛.......

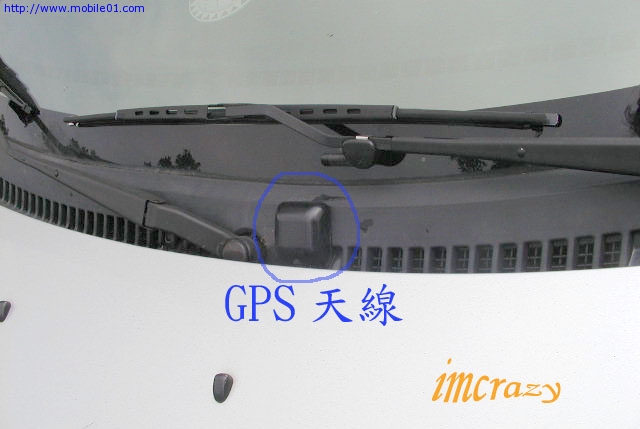

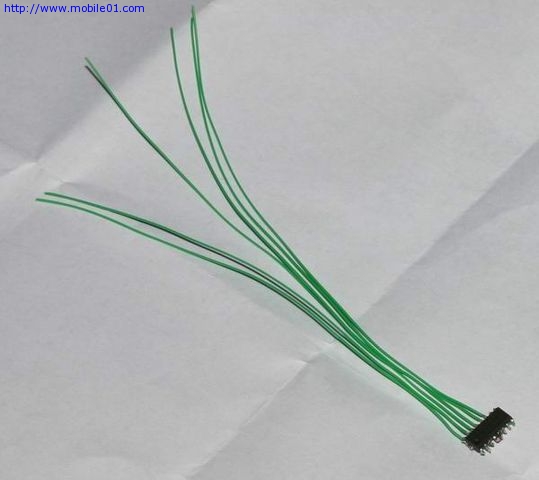

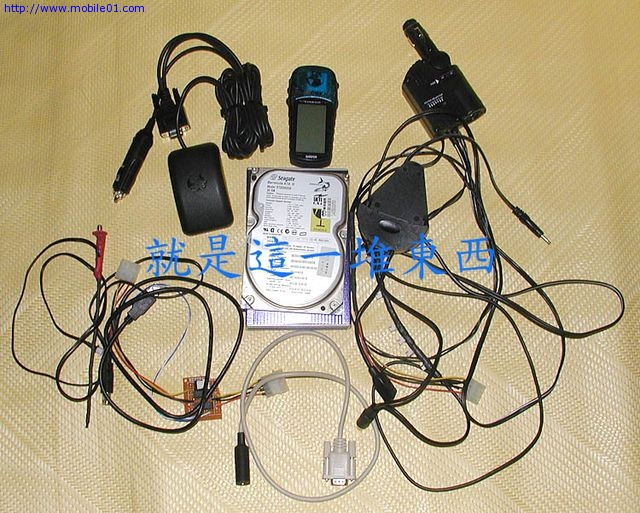

挖哩....又有問題....算了不太想再貼了...貼個一兩張意思一下好了..
