老馬車上4.3吋PND導航機~自製車架,感動無價


拜讀過風之痕大的這篇可防水 & 防曬 的機車用GPS車架製作經驗
讓我萌生製作車架的念頭
但因為馬車儀表板平面相當小,龍頭附近也無平坦點能安裝
幾經思量....只好把腦筋動到左邊的把手上


其實這台東東我1月的時候就裝上去了...
只是跑了兩個月後發現...原本的支架有些許變形
因為鎖點少,整台重量只靠兩支螺絲與支架在撐
加上導航機由C238換成A850...重量增加不少
所以打算在正下方追加一隻支架加強強度,原支架也換成大隻一點的
不囉唆,直接來看吧...

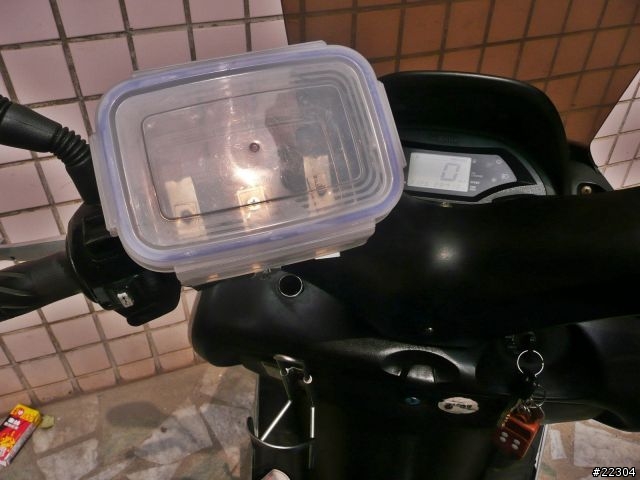

呀~先看一下全貌

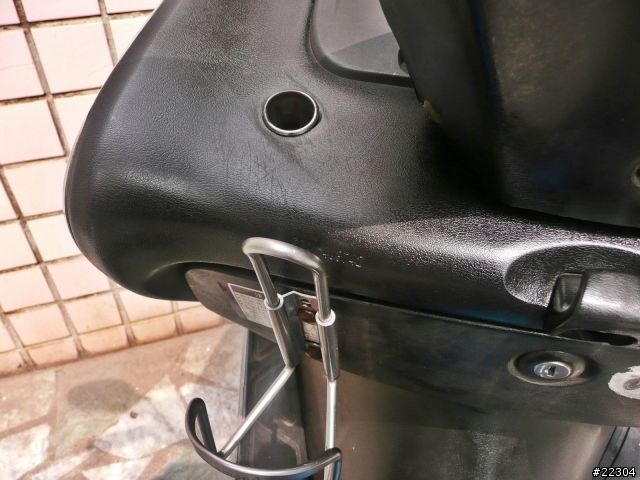

請機車行安裝的點煙孔,連工帶料$200


阿娘威~裡面是在玩木桶插劍嗎(螺絲盡量越短越好,導航機能放入的空間才越大)


中間的那一跟支架是我剛剛才加的~
大家有沒有發現我的便當盒上開了兩個孔?
下面那個是之前為了C238的充電器開的,右邊那個想當然就是A850用的囉
請注意,先將導航機放入後對好位置再開孔,開的孔盡量能剛好咬住電源接頭,才不會因為晃動而脫落

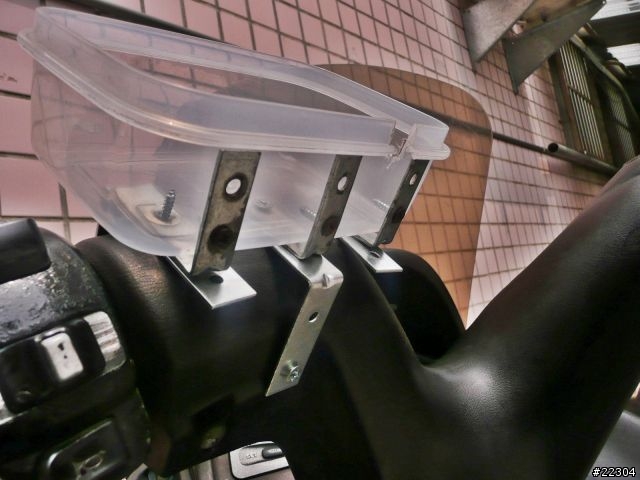

本來的支架只有鎖兩個孔,現在加長後可以鎖四個
本來因為GPS重量讓把手殼前後爆開的問題(因為之前是鎖在後方那一塊把手殼)
因為這樣前後鎖住...就可以順便解決囉!!


由上往下看


下方加強新鎖點

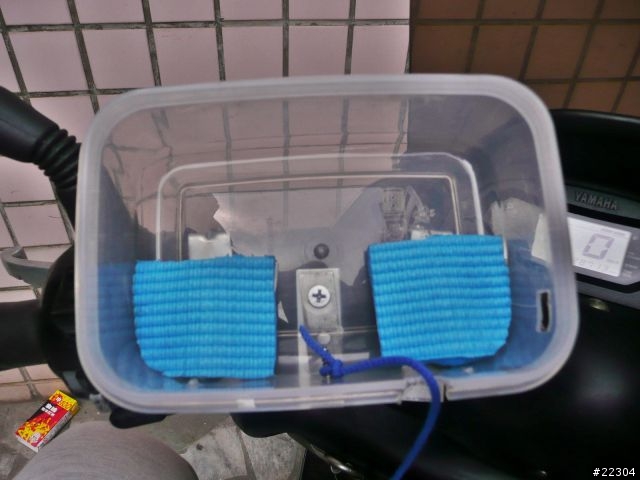

為了避免木桶插劍遊戲因為台灣省道的拉力級路面而傷到GPS本尊,所以用泡棉將地墊黏上
中間那個繩子的功用...待會馬上就知道...


整片黏上,雙重保障

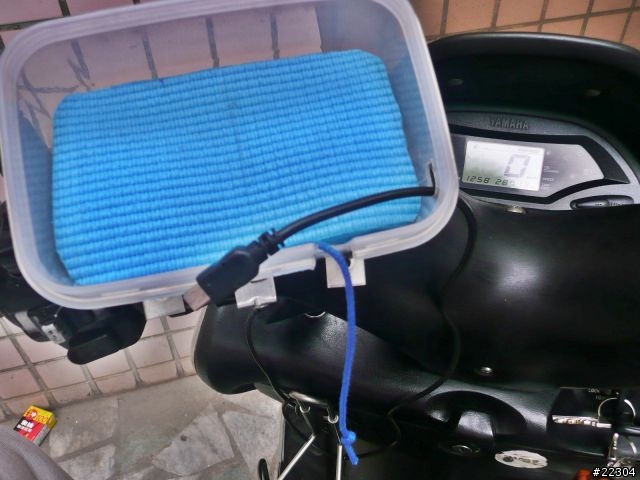

接下來直接插入點煙器


繞一下之前裝的飲料架,縮短線長
量測一下龍頭可以左右旋轉但不會卡到或是扯斷的長度


寶貝,我進來了喔=.=

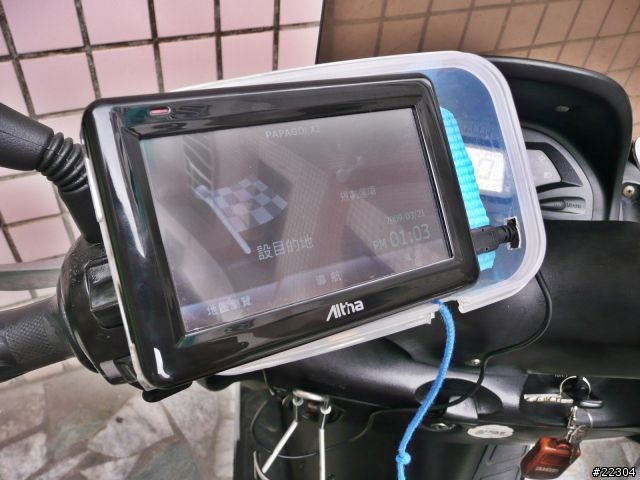

合體...(有發現左上角紅色指示亮了嗎,代表正在使用外接電源喔)


不要客氣壓進去(不要懷疑...真的剛剛好,所以旁邊才沒有加防震泡棉)

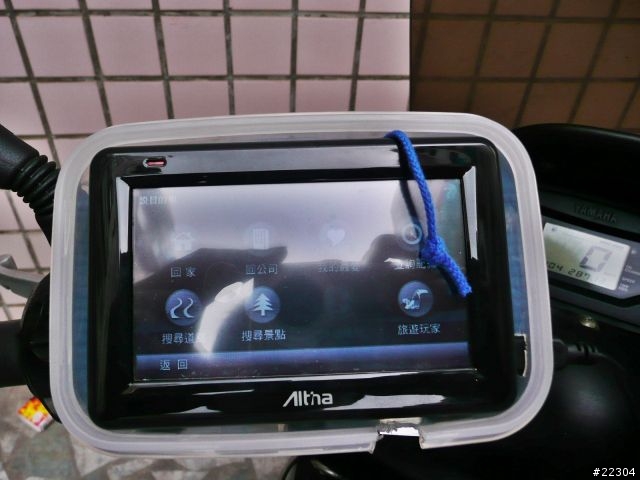

那個被遺忘的繩子記得要擺好不要擋到視線
仔細看那個右邊的電源接頭跟開的孔是密合的喔
如果你要問我是怎麼弄的...我只能跟你說...很多DIY的東西都是"神來一筆"
叫我弄第二次我可能弄不出來了=.=


OK~這樣就可以上路囉^^


到家囉~那繩子終於派上用場囉...


沒錯~你猜對囉,他就是要用來退出GPS用的繩子
因為是完全密合,所以之前都要用扁鑽把GPS橇出來(淚...)


這就是我的GPS車架囉~

謝謝各位的觀賞^^如果各位有在桃園新竹一帶看到這個便當盒就是小弟啦~


補充一下小弟花費的材料費用
1.大潤X防水透明壓克力盒-$89
2.支架一隻$5x6=$30左右
3.自攻牙螺絲組兩包$20
總共不到200=.=

優點:
1.超便宜,DIY無價
2.超防水,這個先前有人就測過啦

缺點:
1.下車時帶不走...有些人可能會覺得不美觀,甚至有被偷的疑慮?
2.車架會因為震動變形,鎖孔也只是鎖在車殼上,是一場塑膠殼繃牙VS台灣拉力級路面的對抗....
(不過這陣子會想加強結構...竟然是因為鐵架先變形而不是鎖點繃牙...所以應該不用太擔心)

前幾天小弟在網拍有看到有人賣RAM的防水車架...要價3790
但是沒有充電器接頭的孔...(自己鑽?)
給有心人比較參考^^
.

58810 wrote:
拜讀過風之痕大的這篇...(恕刪)


裝了這個點煙器電源孔,請問機車停在路邊時,會不會被路人借來充電?(造成電瓶的電量被耗盡?)
這是跟電門一起作動的喔
雖然我已經把這個改到手套箱了...哈
.

58810 wrote:
我已經把這個改到手套箱了...

改到手套箱不就要用上更長的電源線?(還會增加騎車時被線絆到的危險?)
目前龍頭上有鑽入好幾個整線固定紐,線可以服貼在龍頭
環島一圈過了沒問題^^
(導航的線其實都滿長的)
.
