[教學] Beats Studio 外表之改裝與拆解！

這篇文章是我拆解並改裝自己的 Beats Studio 的紀錄，
在此以教學文的形式分享給大家。
只改外觀，不改內部單體、線材、主機板和供電系統，
也就是「對聲音表現的影響微乎其微」。

各位看官不一定喜歡 Studio 的聲音，
但它那 swaggy 的外觀幾乎是不容質疑的，
過了這麼多年，依舊很少有競爭者能夠超越 Studio ，
已經堪稱經典了。

以下我會用各種不同顏色的分隔線作分類，
當中會解釋我為何要改裝，以及改裝的零件選擇，
再帶領各位進入改裝拆解教學，最後再給大家看成果。

一開始背景故事有點長，不想看的話，請 skip 過橘色分隔線的部分。

－－－－－－－我是改裝背景故事的橘色分隔線－－－－－－－

我的 Beats Studio 是在 Nov/2011 買的，
那時還是 「Monster Beats」的年代，逢瑋代理。
剛開始這孩子很喜歡耍任性，就像叛逆期的青少年一樣。
我花了不少時間調教它，收斂了那令人畏懼的詭異低音，
在中高頻的細節也比較明顯了。
現在我非常喜歡這孩子的聲音，我們相處融洽，也常常一起出門。
更不用說那帥氣的外觀了，和朋友們 hangout 的時候很有面子，
在夜生活方面也扮演者稱職的裝飾品角色。

然而，就在 2013 年初， Studio 的 headband 出現一個巨大的傷痕。

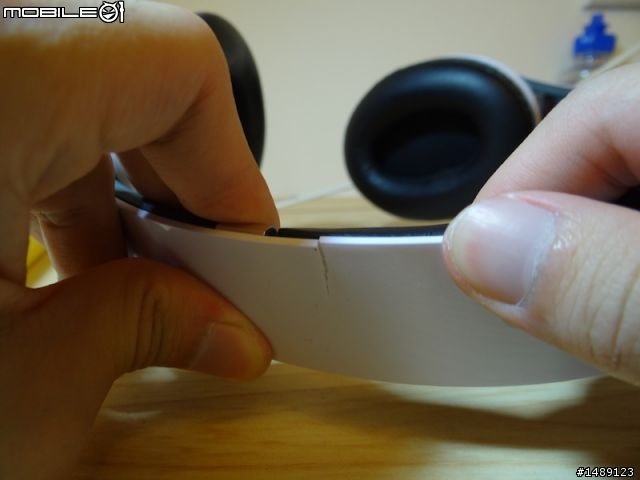

平放著看就像個普通的裂痕，但仔細掰開後發現，應該已經裂到裡面了。
（事實證明，情況更慘。詳細會在拆解中說明。）

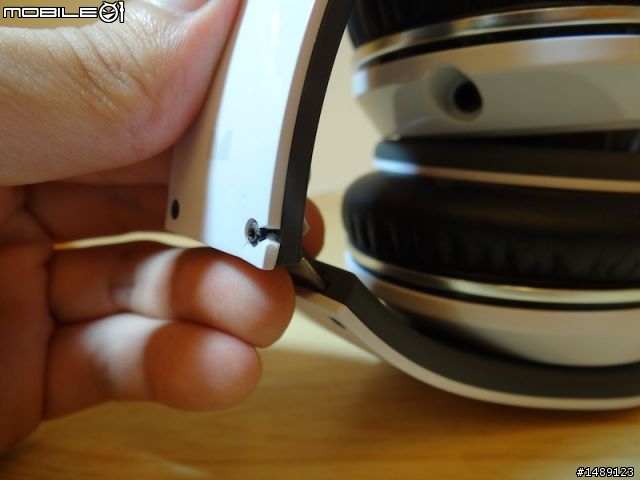

另外， headband 螺絲處也出現一個難以忽視的 crack 。


這下怎麼辦？已經過保固了。
而現在的代理商，先創，也回應我說，「不提供維修」。
如果買新的，現在台灣定價 NT$11,290 。
但這孩子，歷經數個月的調教，已經變成我喜歡的聲音。
再加上這些年來一同經過的風霜，一起體驗的歡笑和淚水，
這些感情我怎麼能夠說放就放？

（再說，當初買價格 NT$12,800 的耳機居然只有一年半的壽命，
這也太不符合效益了，即使再怎麼帥氣。）

於是我便想辦法自力救助，先從找原廠替代零件開始。
在 Beats 的官網，有個頁面是販售 replacement part ，
但是 Dre 大夫只提供電池蓋、線材與轉接頭。


多次買 Beats 的人應該都有個共識，
「 Beats 只有官方或授權經銷商是真的。」
的確，如果是不在官網或授權經銷商買 Beats 相關產品，很容易買到假貨。

但如今官方無法幫忙，代理商又不提供維修，
逼得我不得不尋求非官方做法。

首先去了台灣各拍賣網站，只有一兩個賣家有販售 headband 。
價格大約 NT$1,500 跑不掉，而且無法保證是正品。

唉，沒辦法了。我雖然希望能用正版的零件，
但無奈找官方或代理商都不可行。
「既然如此，就退而求其次，把外觀修復到看不出傷痕就好了。」

Headband 那邊似乎可以用修復塑膠的溶解膠來補救，
但是，在螺絲處那邊的不是裂開，而是「遺失」了某一部分，
而我對於修復、補土或上色又不在行。
「果然還是要整個 headband 都換掉。」

其實要取得一個非官方 headband 零件不難，
向那個 NT$1,500 的賣家買就好，
「或是買另一個新的 Studio 來交換零件」。

我選擇了後者，便催生了這篇文章。

－－－－－－－我是改裝背景故事的橘色分隔線－－－－－－－

－－－－－－－我是準備工作的藍色分隔線－－－－－－－

首先，要先決定「要把 Studio 改成什麼模樣」。
要維持原本的顏色的話就不用煩惱了，但若是想我一樣「想玩」的人，

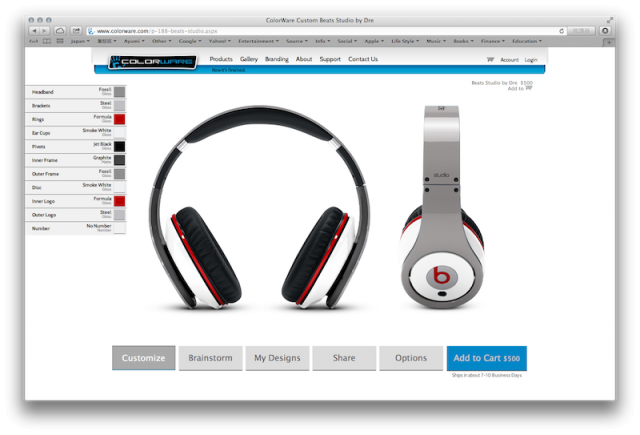

可以在網路上搜尋範本，或是到 Colorware 的官網自行配色。


這是我參考了別人的範本後再稍微改了一部分的顏色的成果。
（※注意， 「ear cups」 和 「inner frame」 是無法取下的，
建議在設計時把這兩處保留原始的顏色。
我的是白 Studio ，故 ear cups 處留白， inner frame 維持消光灰。）
（當然，如果配好顏色之後就想直接買的話，也可以當場刷卡 US$500 給 Colorware 噢！
在台灣的代理好像要破兩萬的樣子......）

完成了自己的設計之後，就可以來採買零件了。
找到與原始部分不同的地方，也就是「需要被換掉的部分」。
我的是「銀色亮面 headband & outer frame 以及紅色的 ring」。
銀色亮面 headband & outer frame 找假貨把零件換上去就好，
紅色的 ring 則是要塗料了，反正成果出來只有細細一條「線」，
相對於銀色部分的「面」，個人比較有自信可以 handle 。

在拍賣上搜尋了半天，找到了適合的產品。
品質大概是假貨中最好的，價格更是便宜得詭異，
NT$1,800 有找，含運，還送假 Tour 。

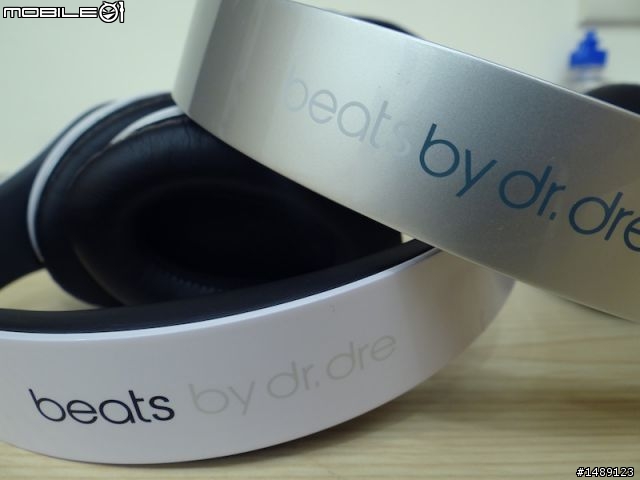

白色的是我的真品，銀色的則是假貨。

決定好配色與買好替代零件後，就是準備工具了。

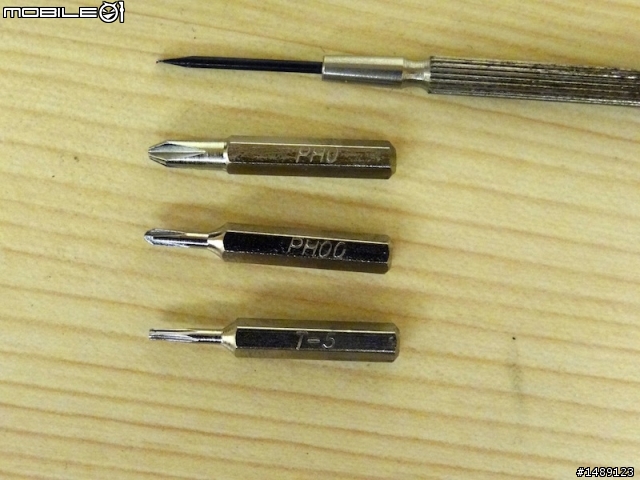

我所使用的工具為： PH0 與 PH00 十字起子、T-5 星字起子、
還有一個超細的一字起（不清楚規格）。


好了！設計完成、工具齊全，動工吧！
先提醒各位，「 Be Gentle 」！請溫柔對待它！

－－－－－－－我是準備工作的藍色分隔線－－－－－－－

－－－－－－－我是換 headband 工程的紅色分隔線－－－－－－－

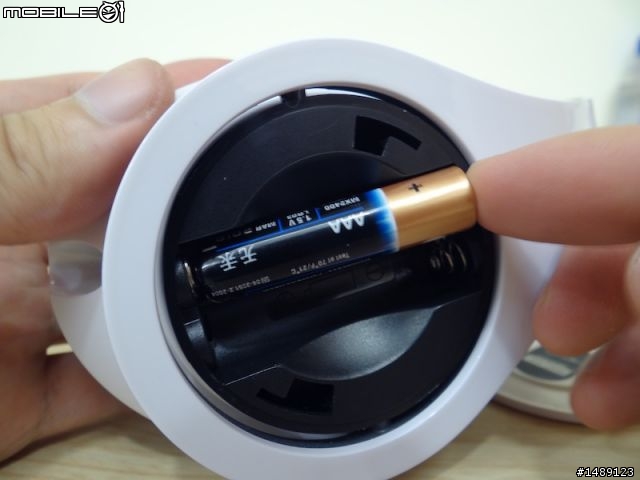

第一步：取下電池（廢話）。

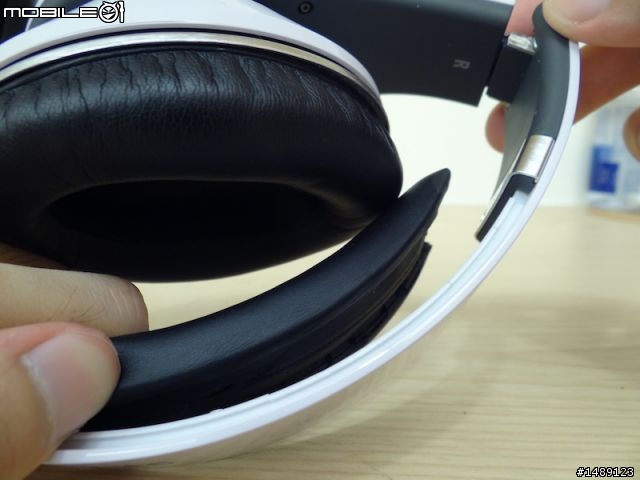

再來，先從簡單的部分開始吧！把 headband 這邊的海綿墊取下。


從一個角落掰開就好。有一個點脫離 headband 後，其他也會隨之脫落。


全部取下後，你應該會看到這個畫面。

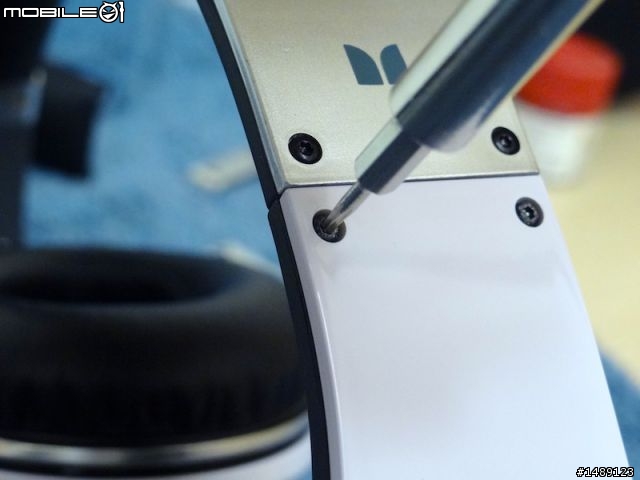

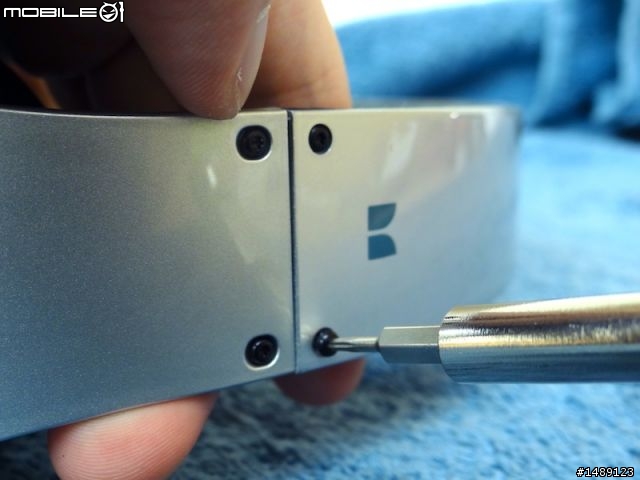

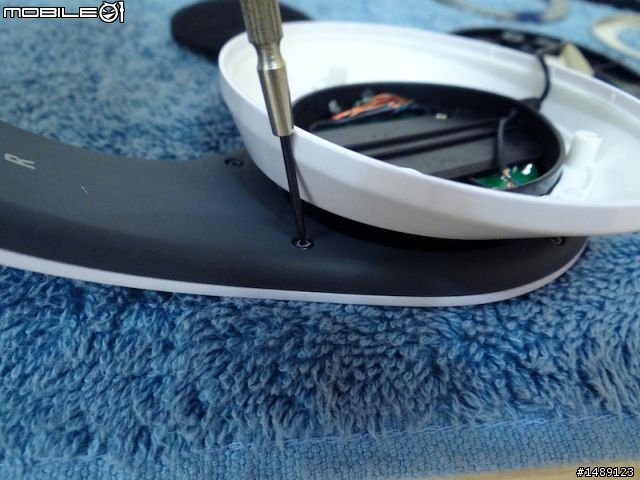

接下來就是取下整個塑膠 headband 了。請使用T-5起子。

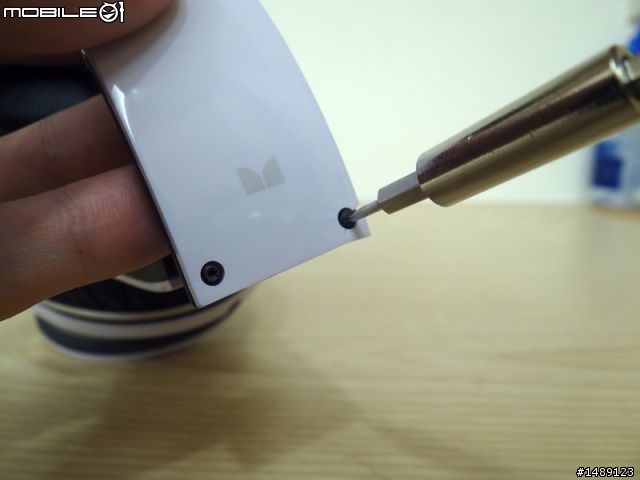

外側一共有四個螺絲，請分別取下。

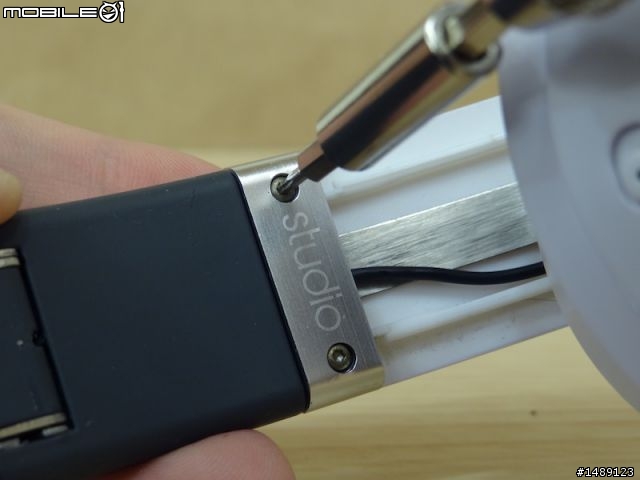

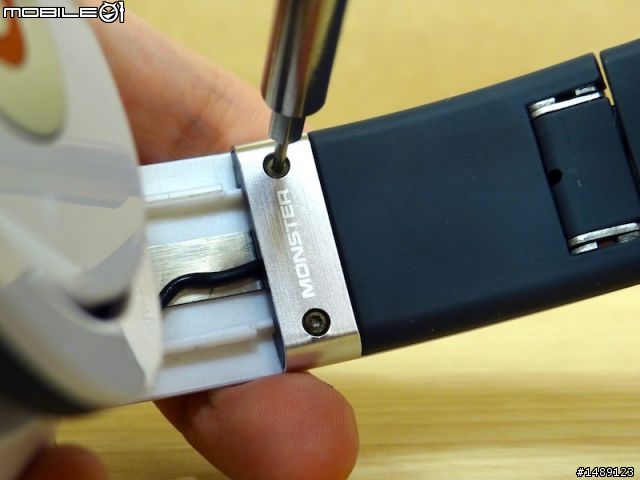

內側的金屬小片片也用T-5取下，左右共兩個小片片，四個螺絲。
我的是舊版的「 Monster Beats Studio 」，所以會有小片片上會有 「Monster」 ，
新版的應該是「 Beats 」的字樣。



取下小片片之後， headband 也會隨之脫落。

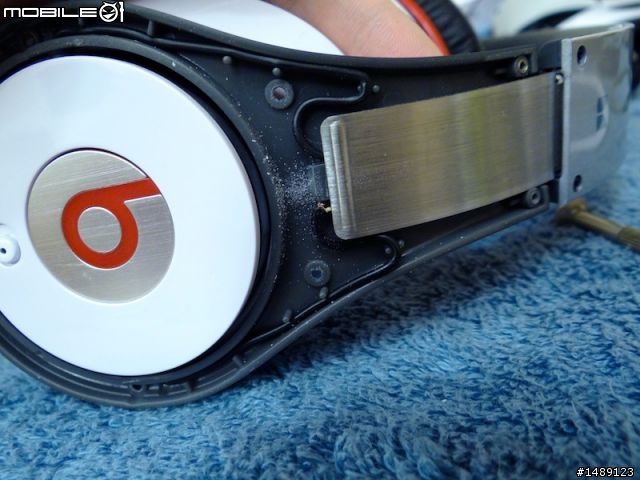

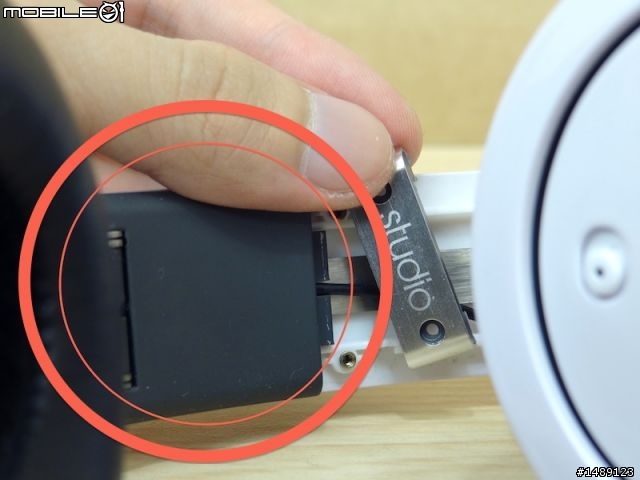

此時要記得按住小片片與耳機摺角之間的那片灰色東西（紅圈處），
要是它也跟著掉下來的話就不好搞了，之後會說明。

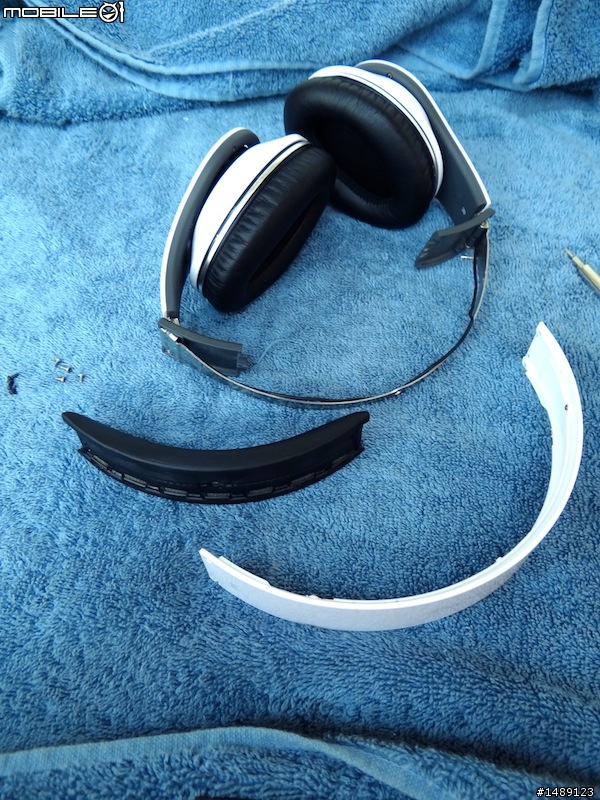

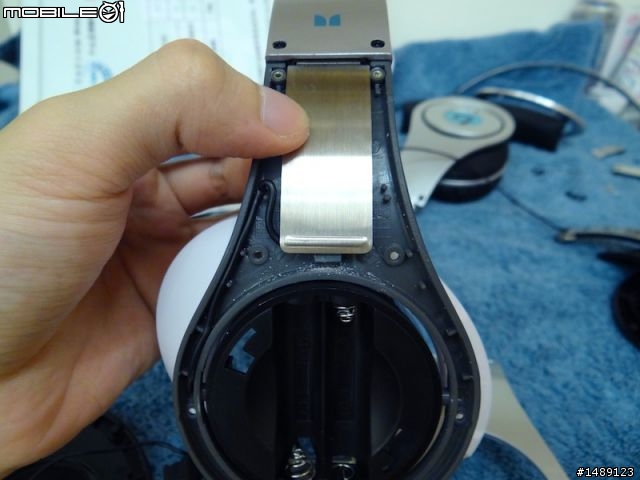

OK ， 成功取下 headband ！

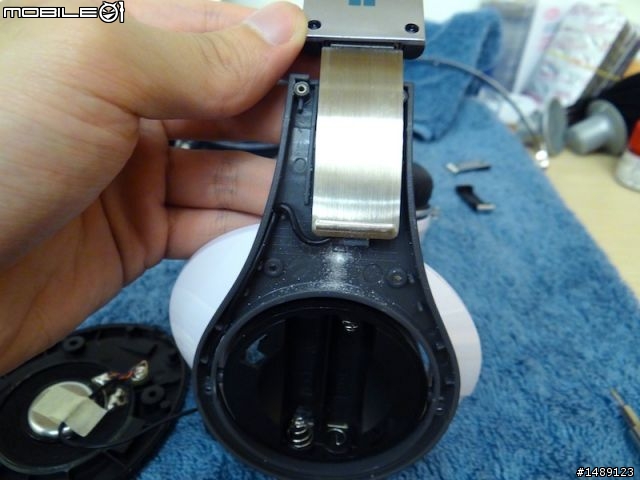

如果你有完全跟著我的教學做的話，你應該會看到這個畫面。


剛才說「掉下來就難搞了」的摺角，其實是「對新手而言」。
因為一旦兩側的摺角片掉下來，
裡面用來固定 headband 金屬與耳機下半部的小金屬棒就會落下，會導致整個關節鬆掉。
headband 中的金屬片和耳機的其他部分失去連接，就會分崩離析，
耳機就會變成「headband 金屬、耳機下半部之右與耳機下半部之左」三個獨立部分，
對於熟練拆解的人而言，耳機分為三部分是方便的，比較不會綁手綁腳。
但對新手而言， 金屬棒要裝回去可不容易，我就搞了很久。
這篇文章是寫給新手的，所以還是讓小摺角停留在上面吧！

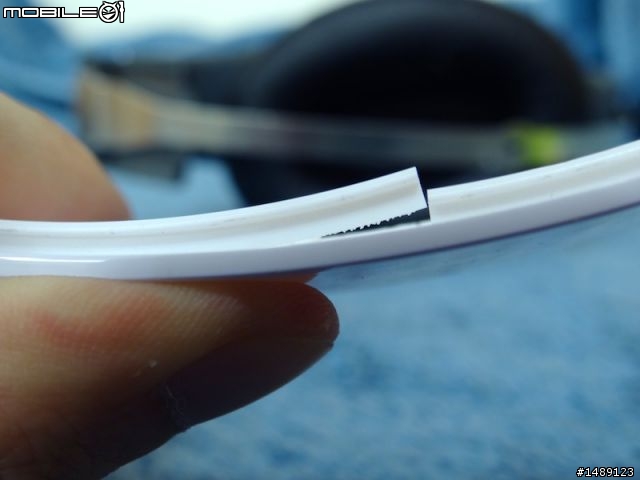

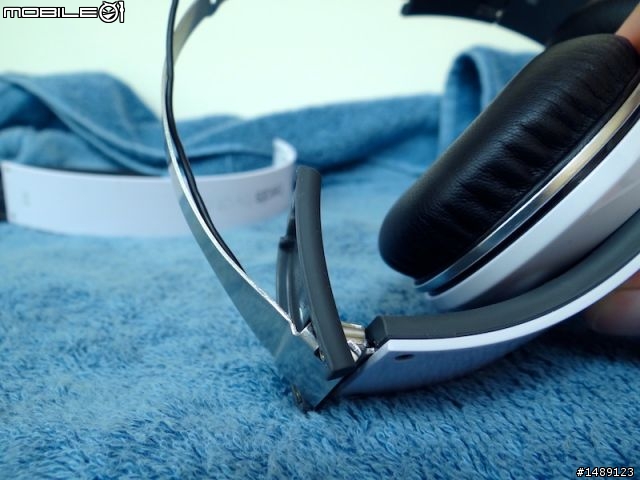

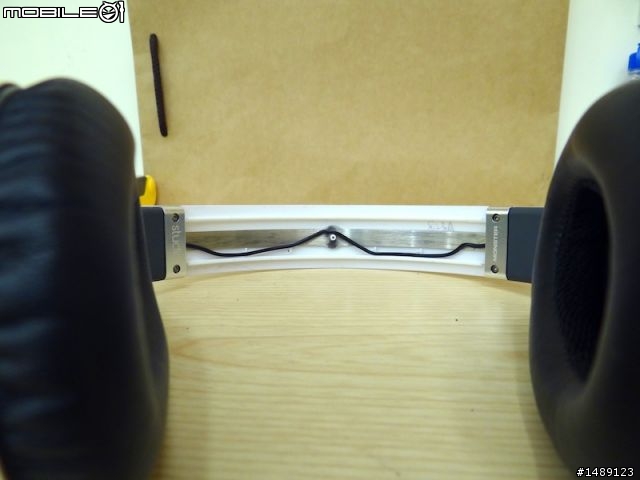

接著看因為右裂縫而在剛才取下來的 headband 。

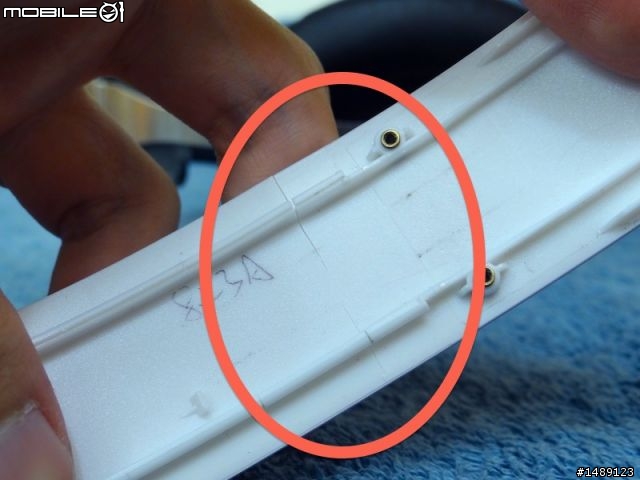

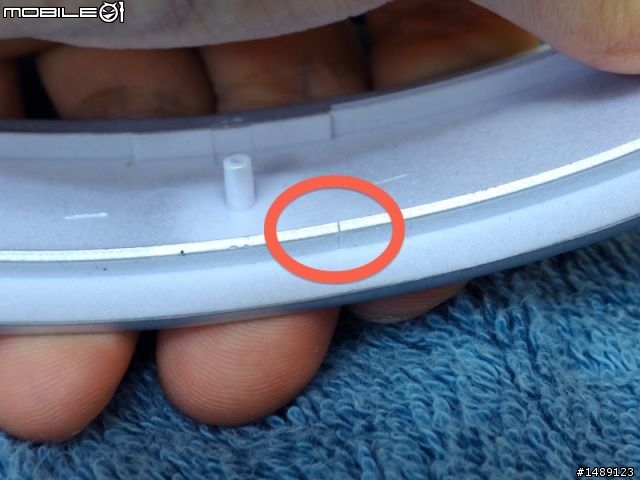

在外側看來只有一點點裂痕，其實裂痕在裡面裡面已經快要穿透 headband ，
感覺隨時都有可能斷掉！

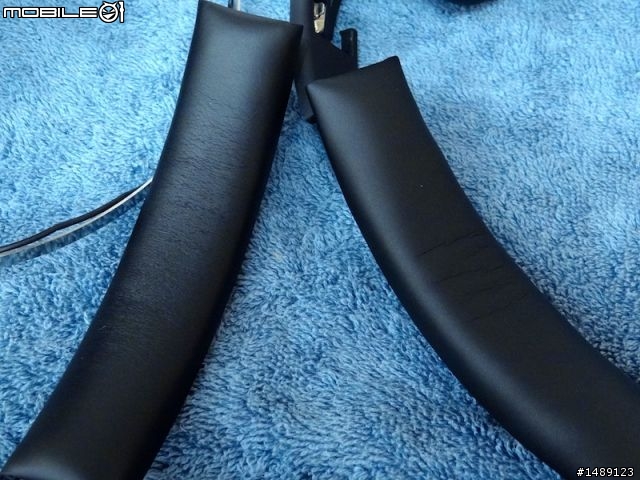

用來固定海綿墊「軌道」在多次使用下也翹起了。


現在來取下銀色的 headband 吧！方法相同，故略過。

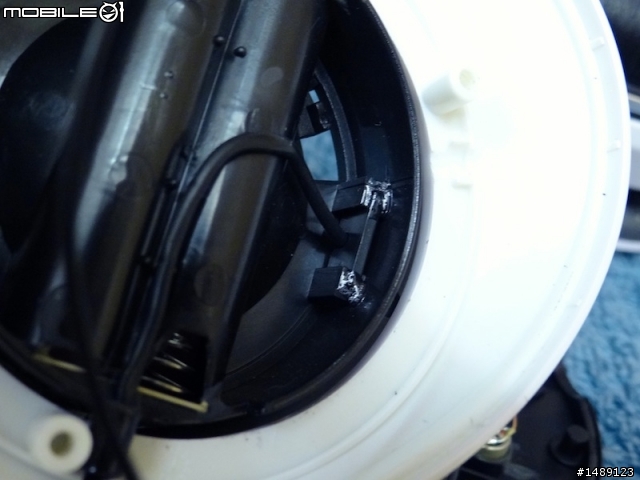

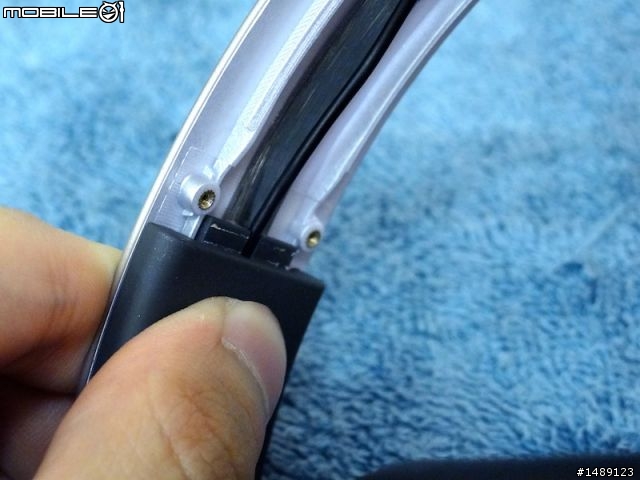

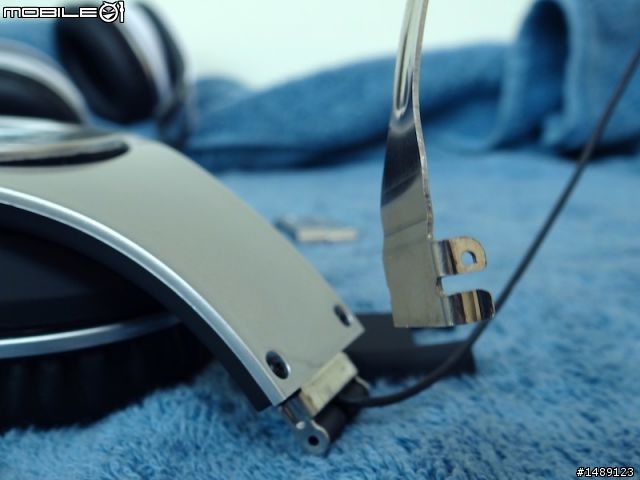

這裡就是我說的，要是小摺角脫離的話，就會變成這樣。
對於施工的確是比較方便，但要裝回去就不是那麼容易了。


新買來的假 Beats 裡面已經有小裂痕了，無言。


如果一切順利的話，目前應該像這樣。

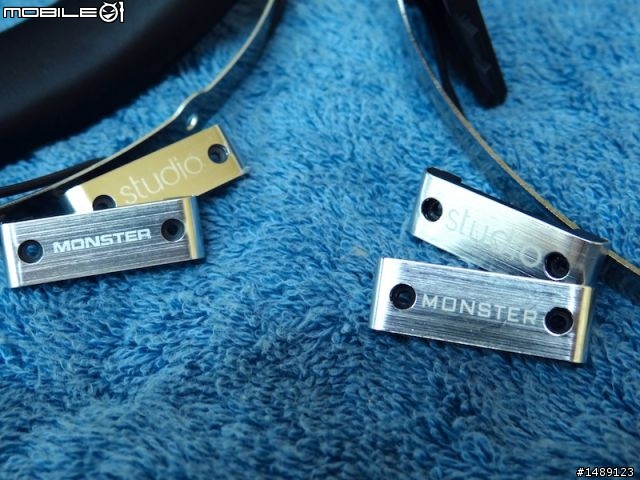

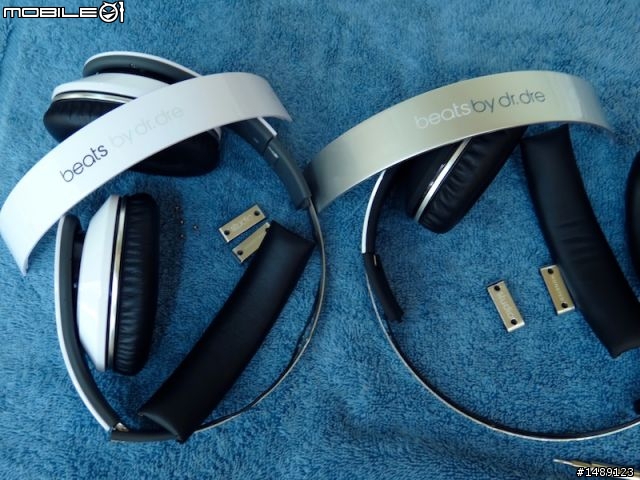

順便來看一下差異，左邊的是我的正版 Studio 的內部小金屬，右邊則是假的。


現在你應該會有兩個取下來的海綿墊，其中一個可以留著備用。

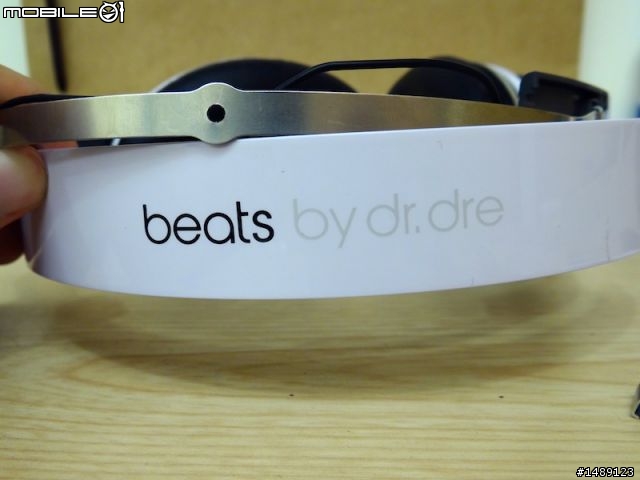

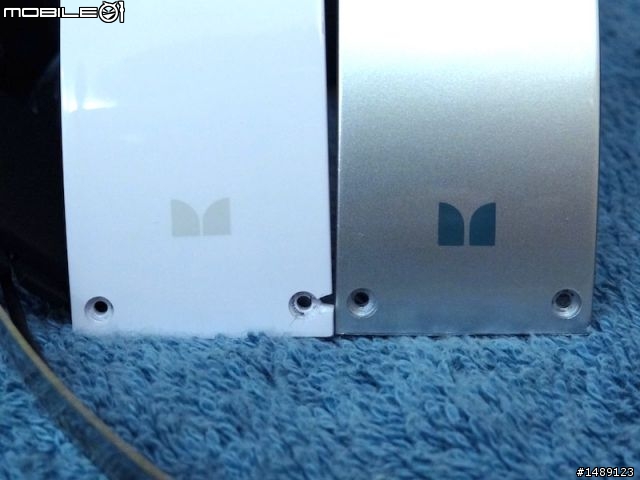

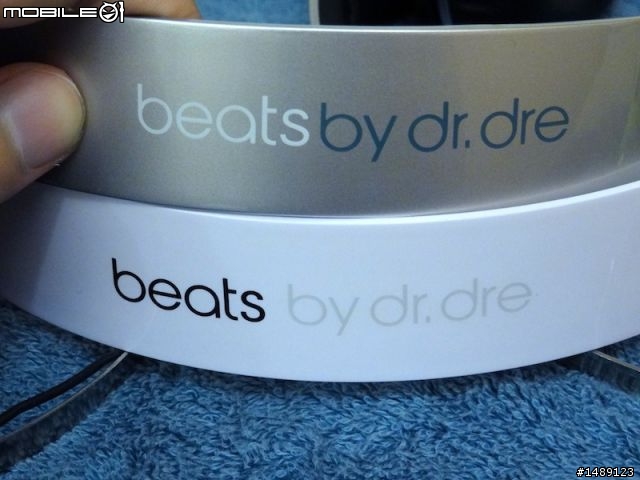

也來看看 headband 上的 Monster 和 Beats logo 差異。
雖然差別顯而易見，但也沒別的辦法了。



繼續工作。把銀色的 headband 放上白色 Studio 的金屬 band 上。
注意線材要通過自己專屬的小小通道噢！別壓到了！


接下來就只要 reverse 剛剛的步驟裝回去就好。注意方向！

－－－－－－－我是換 headband 工程的紅色分隔線－－－－－－－

－－－－－－－我是換左邊 ear cup 工程的紫色分隔線－－－－－－－

搞定了 headband 之後，再來就是 ear cups 了。
提醒各位， ear cups 的部分需要高度耐心與細心，還要溫柔！

先從左邊的開始。

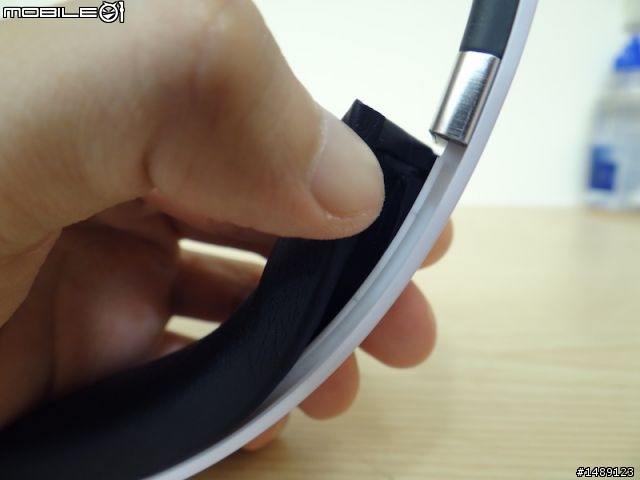

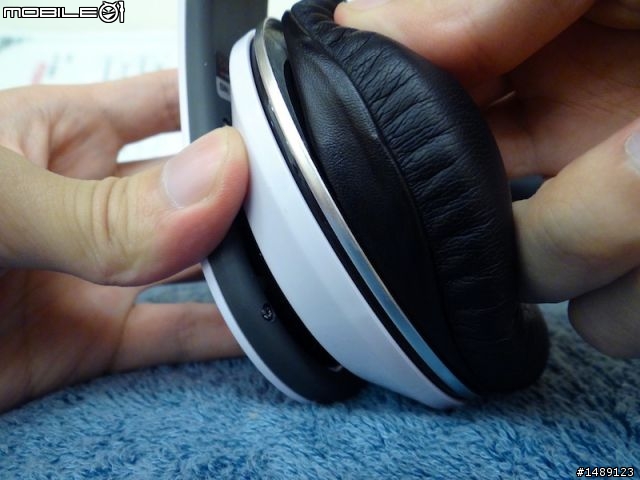

首先就是要把軟綿綿耳罩取下來。
食指從內部往外推，同時還要和拇指一同夾住耳罩，輕輕向外拉。


由於耳罩在內部是用雙面膠與金屬的 ring 相黏，
故在拆卸過程中會有接近「撕掉黏在桌上的貼紙」的感覺。


把整圈耳罩取下後，裡面的海綿也會一同被取下。

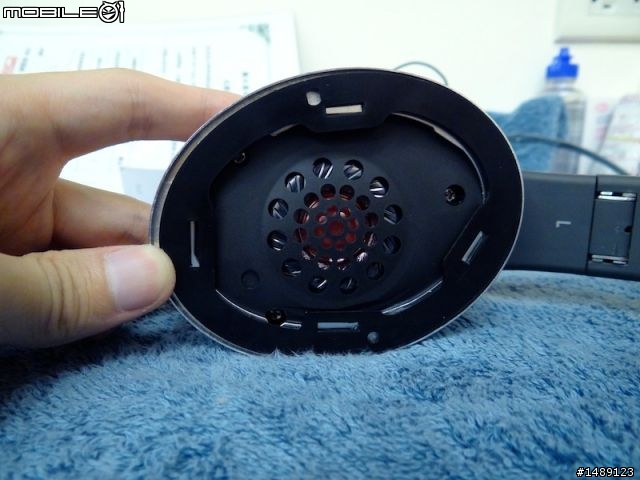

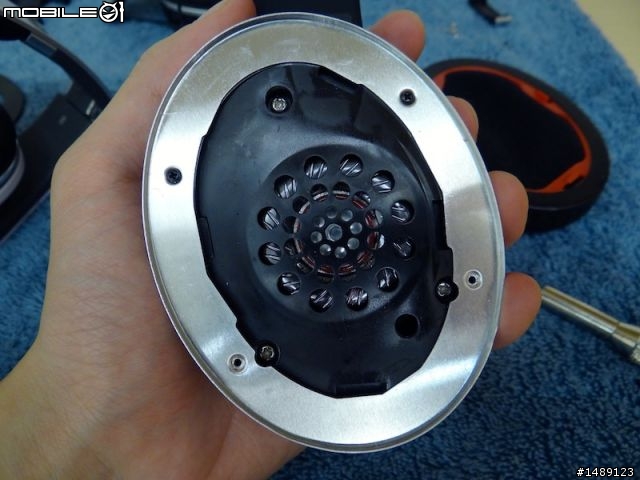

然後就是這幅模樣。已經可以看到單體了，接下來請格外細心。


把這層固定耳罩用的黑色塑膠片取下。訣竅是「往圈圈內部的方向施壓」。

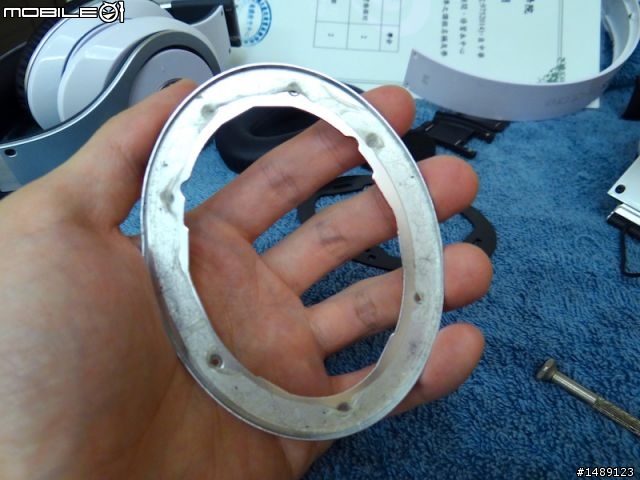

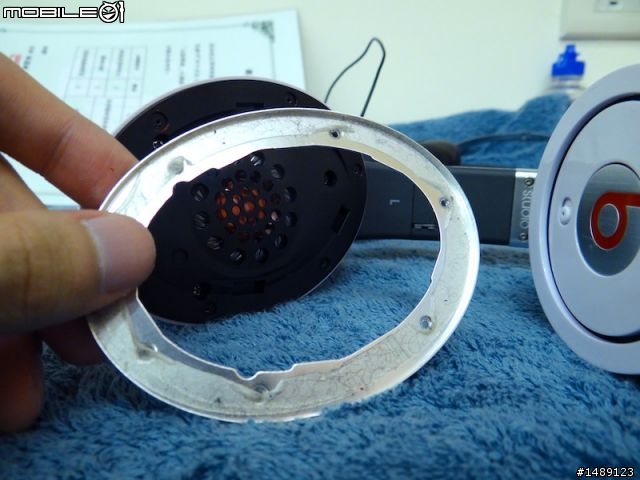

這時金屬的 ring 就出現了。上面的雙面膠就是方才耳罩難拆的原因之一。
請推開雙面膠，用 PH00 十字起子卸下總數七顆的螺絲。


Ring 拆下來後就先放旁邊。塗料的部分暫緩，先把困難的部分解決。


接下來就要把單體拆下來了。

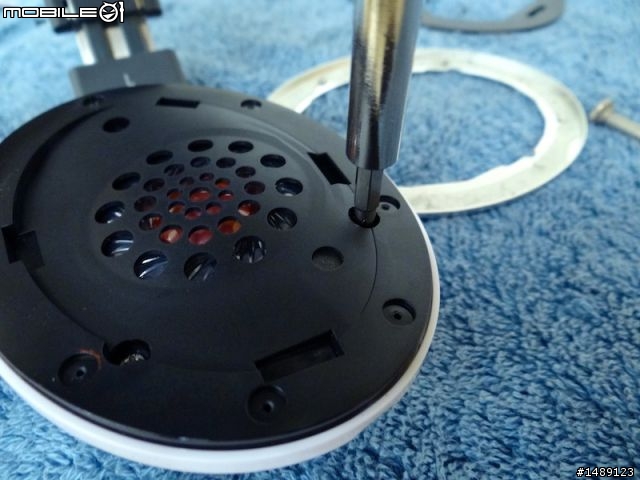

這裡可以換成 PH0 的十字起子，拆下三顆螺絲。
另外請作筆記：「正三角的頂部對著 L 。」以避免裝回去的時候弄反方向。

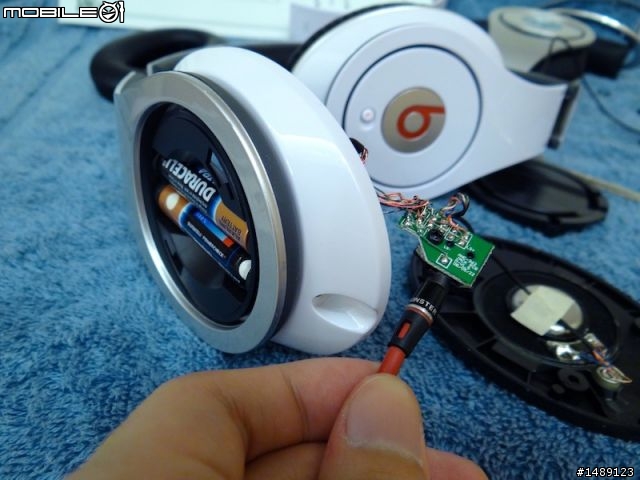

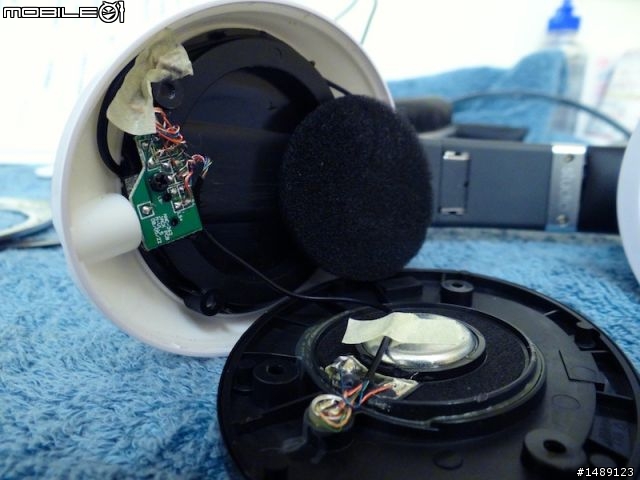

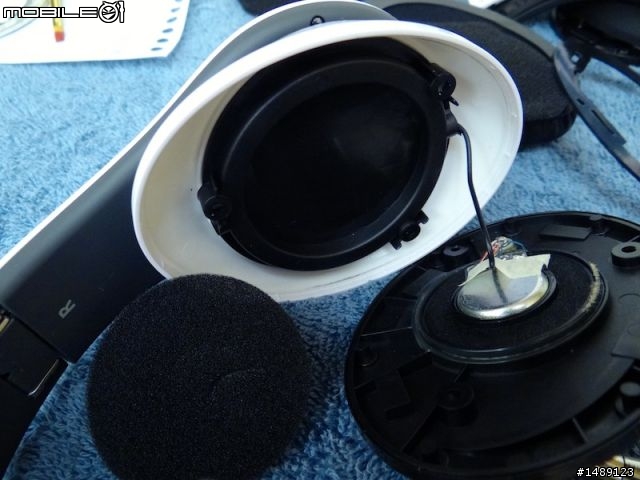

單體拆下後，就會看到連接電池的主板了。這裡會有不少線材，請當心。
裡面還有一個圓形海綿，裝回去時別把它忘了。（過來人）

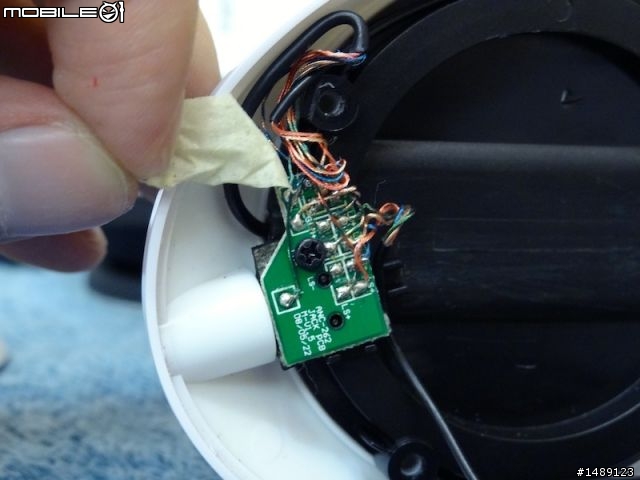

撕開上面的膠布，可以看到這多得有些誇張的線材。


連著主板的 3.5mm jack 有延伸到 ear cup 的外側，所以請勿暴力！

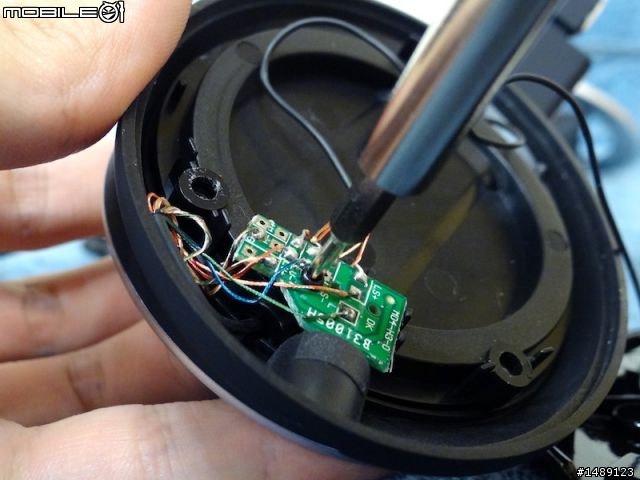

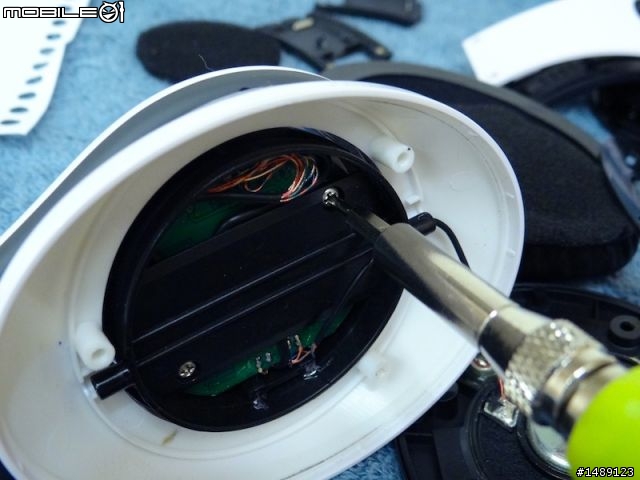

這時請換回 PH00 十字起子，
「準確地」插進主板中央的螺絲，「小心地」旋轉卸下它。
（照片對焦點錯誤，抱歉。）


此時，主板就會脫落，分隔電池與單體的圓形塑膠蓋也是。


這裡就說明了為何 ear cup 是不能取下的－
「因為要取下的話勢必要切斷線材。」
小弟我還沒有焊接的功力，一旦剪斷線材一切都完了。
如果各位大大會焊接的話，當然可以無視這個限制。



接下來就是比較微妙的地方了。

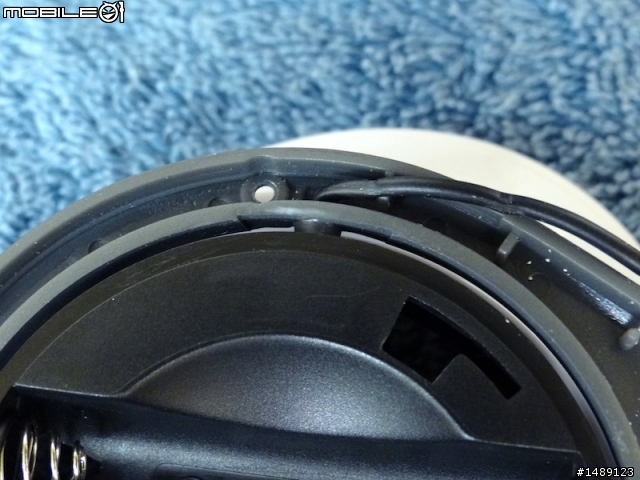

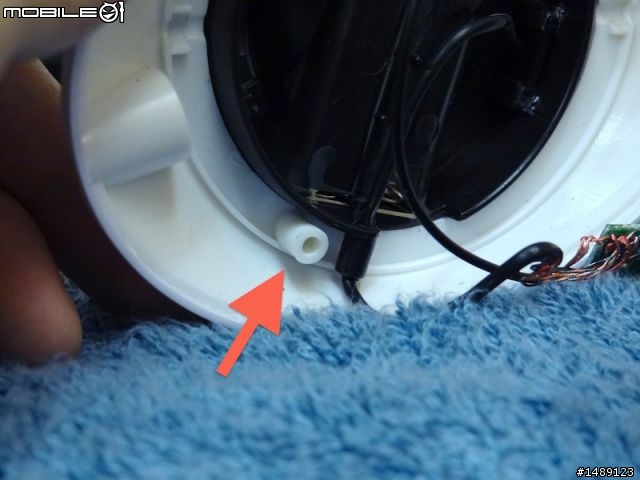

由於 inner frame 那邊的螺絲基本上被 ear cup 擋著，

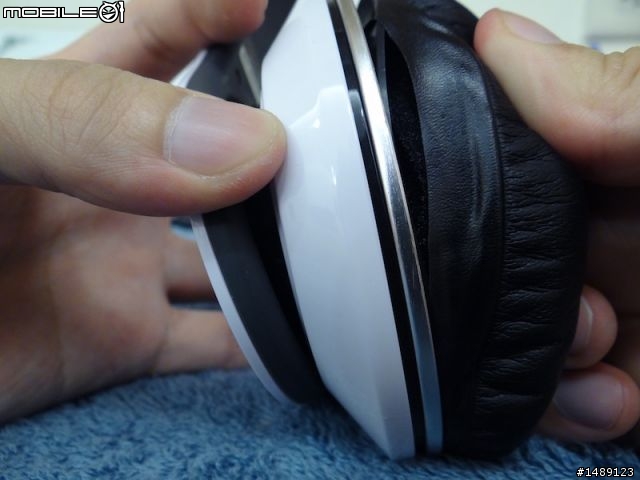

而且本人不能把 ear cup 取下，故請「旋轉」它。


在 ear cup 電池座之間是可活動的，透過推擠電池座，
可以產生一個讓 ear cup 上的螺絲座穿過的縫隙。


Ear cups 本身不是正圓形，而是偏橢圓，
故透過旋轉，可以讓在 inner frame 上的螺絲現形。

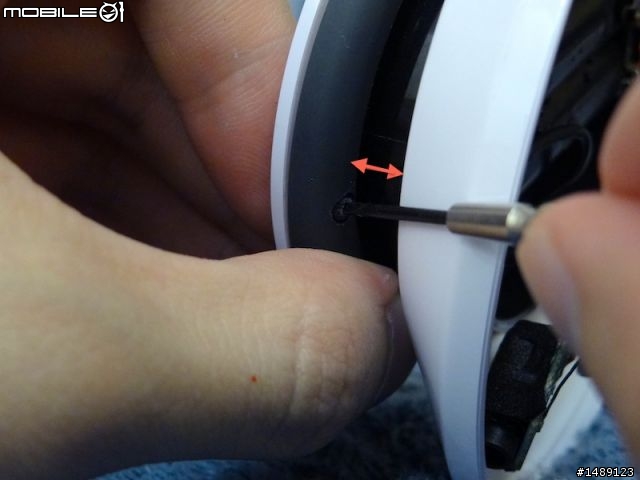

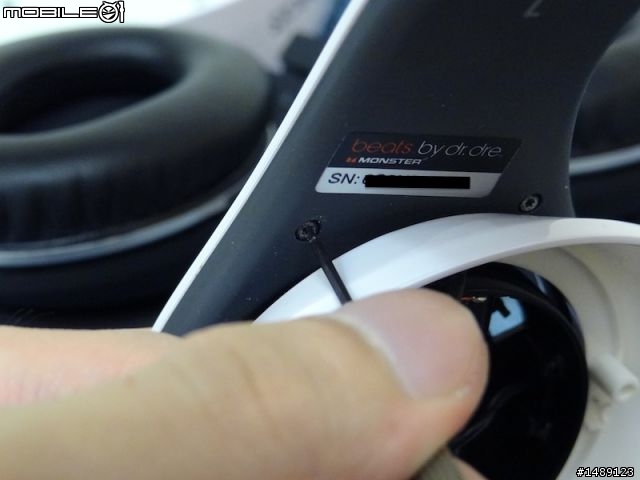

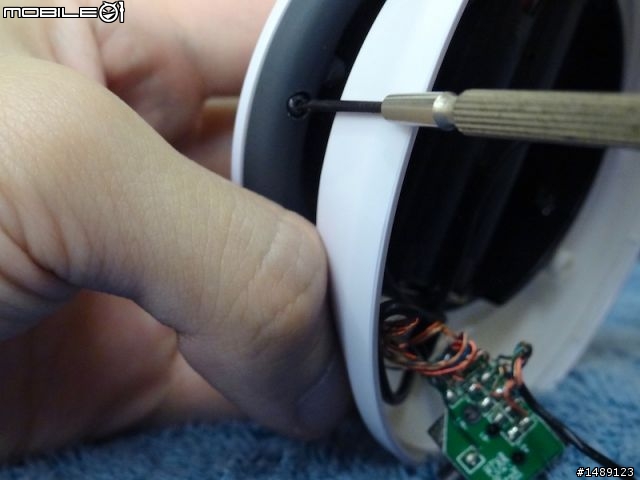

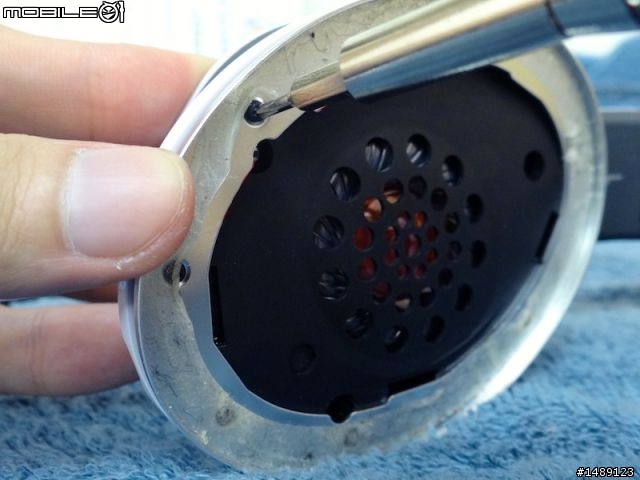

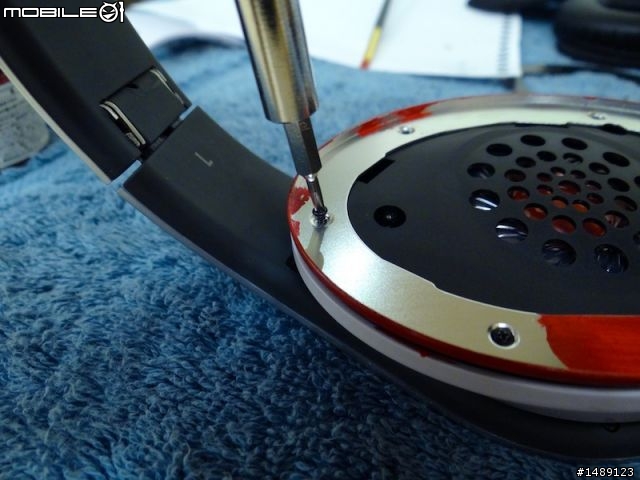

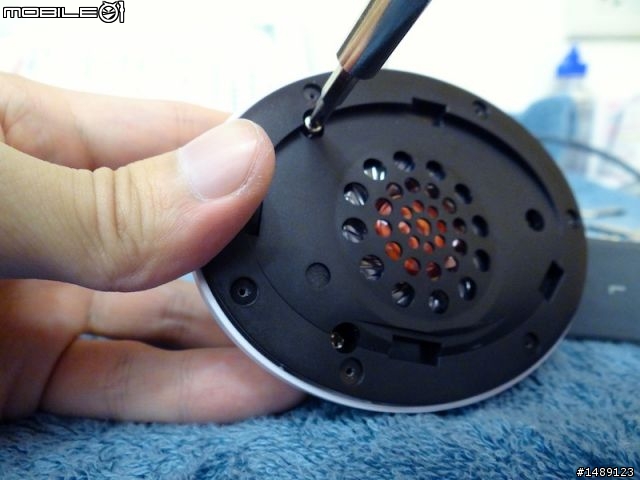

此時用超細的一字起，耐心地卸下這些螺絲


有時候遇到比較難搞的，
就把拇指插進 ear cup 和 inner frame 中間的縫隙，
這樣可以有比較大的工作空間。



卸下 inner frame 上的螺絲之後，仔細看就可以發現，

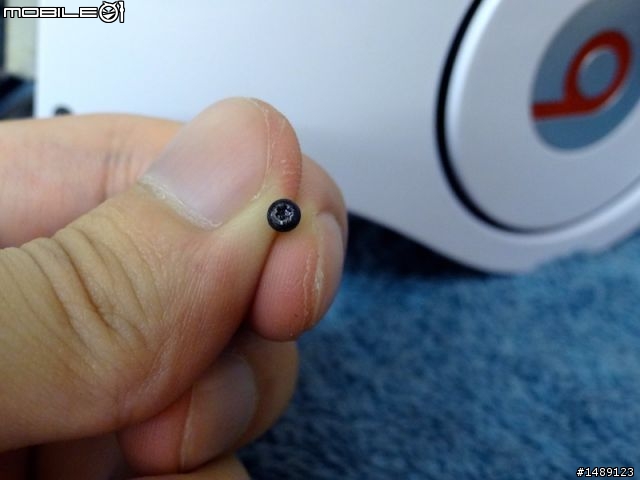

其實也是個 T-5 的星字螺絲。
但我沒有比較細的 T-5 起子，所以用超細一字起代替。


在卸下 inner frame 上的五個螺絲之後，
用 T-5 起子，拆下 outer frame 上的兩個螺絲。


這時 outer frame 就會掉下。
建議夾住 inner frame 和伸縮金屬片，以防零件到處亂散。


把 outer frame 拆下後的模樣。
做到這一步就可以稍微放旁邊了。要小心別讓它們分崩離析噢！


接下來要拆銀色 outer frame 。
耳罩的部分超級好拆，因為沒有雙面膠。
金屬 ring 則是和正版設計不一樣，只有四個螺絲接點。
而且我覺得，這摸起來不像「金屬」，而是「塑膠」。

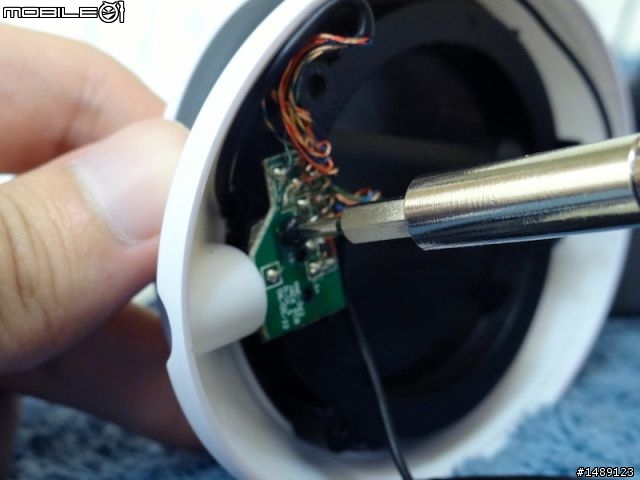

拆下 ring 和單體後，主板上同樣有螺絲，卸下它。


接下來拆 outer frame 的步驟和正版的一模一樣，在此略過。

當有了銀色的 outer frame 之後，回來看正版的寶貝。

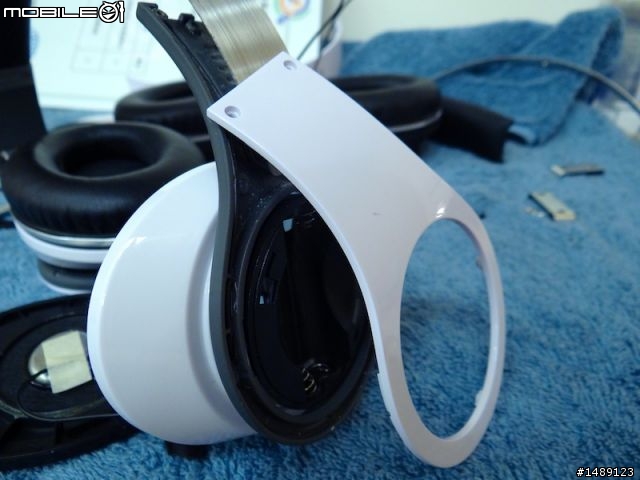

在裝上銀色 outer frame 之前，請先把耳機呈現這個樣子。


在來就是 reverse 了，將剛剛的步驟反過來。
Outer frame 螺絲、旋轉 ear cup 、 inner frame 螺絲。
完成後會像這樣：


如果要測試有沒有出錯的話，請用小一點的音量作測試，以防單體受損。

全部 ok 之後，就可以裝回去了。
記得剛才的筆記吧？「正三角的頂部對著 L 。」
也就是三個螺絲座所形成的正三角形之頂部是往上對著「L」字的。


單體裝回去後，等一切都安定了，就可以放心來搞這個金屬 ring 了。

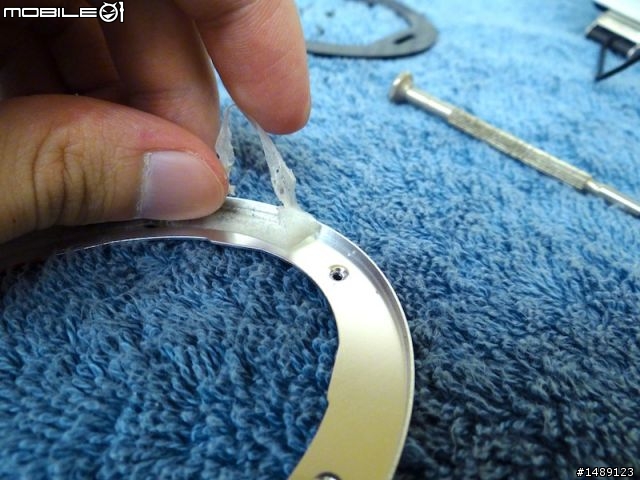

請輕輕地移除上面的雙面膠。


依照我的設計圖， ring 要是紅色的。

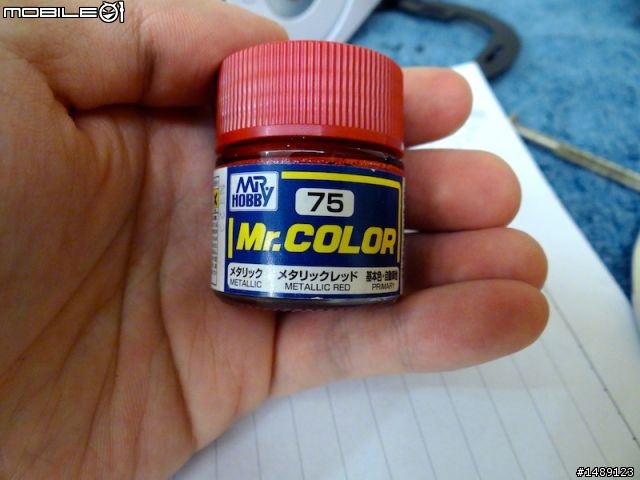

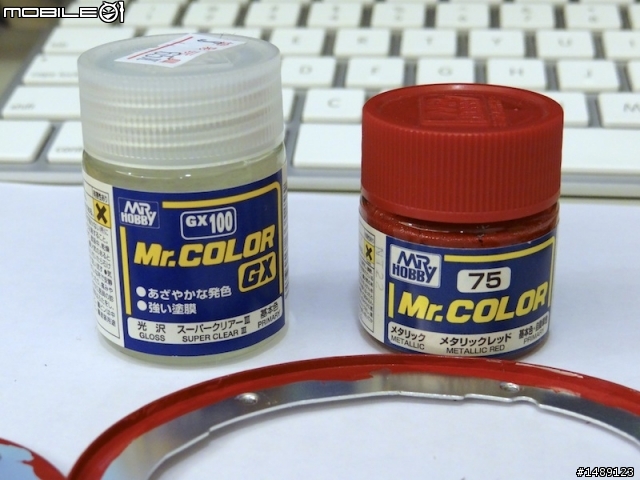

剛好在抽屜中有，呃，三年前某活動用剩的紅色 Mr. Color 模型顏料。

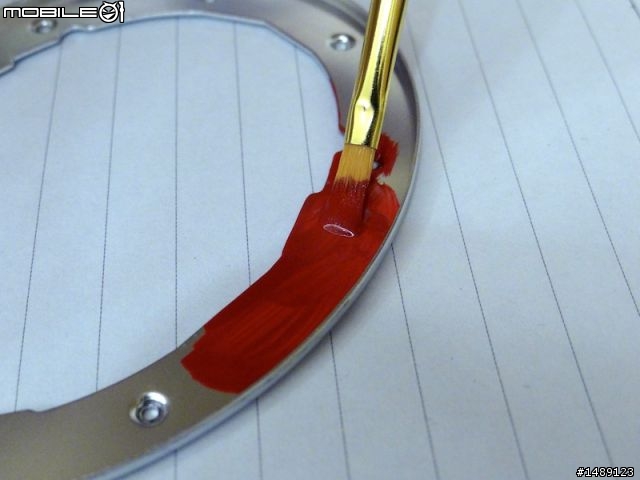

接下來就是上色啦！不熟練的朋友們可以拿假 Studio 的塑膠 ring 練習，
或是在真正的金屬 ring 的內側練習。


我知道自己在上色和塗裝上的技術有待加強，讓各位見笑了。
最後會露出來的只有外面這個細細的部分而已，但可別小看這細細的一圈。
要是沒有這個的話，整個氣勢就出不來了！

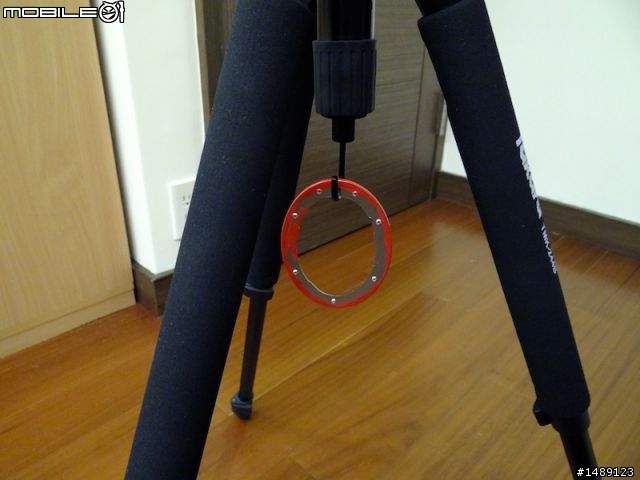

接下來就是放著晾乾，此時相機腳架下放的掛鉤就很方便。
我不知道這樣上色的程序是否完全正確，畢竟本人沒有這方面的知識。
故僅供參考。


不知道過了多久時間（一份宵夜＋一本漫畫），
乾了之後就取下來，裝回去。


左邊 ear cup 完成！這樣是否有些樣子了呢？


－－－－－－－我是換左邊 ear cup 工程的紫色分隔線－－－－－－－

－－－－－－－我是換右邊 ear cup 工程的綠色分隔線－－－－－－－

完成左側之後，就來搞定右側的 ear cup ！

拆解步驟一樣，耳罩、塑膠片、金屬片、單體。
接觸到主板之前都是一樣的。

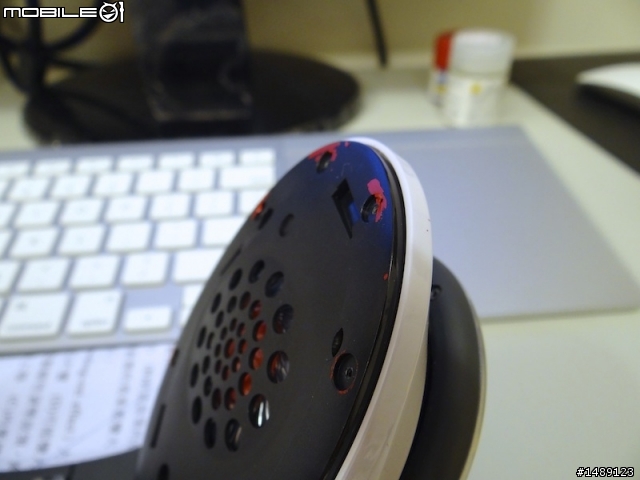

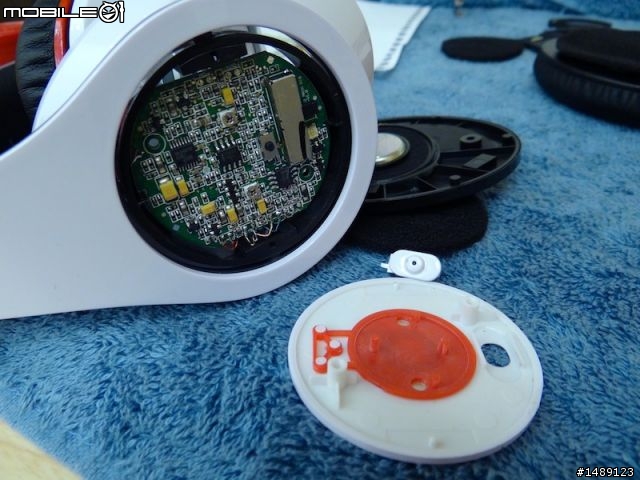

在取下圓形塑膠保護蓋之後，就會看到這個畫面。
請用 PH00 十字起子拆卸螺絲。

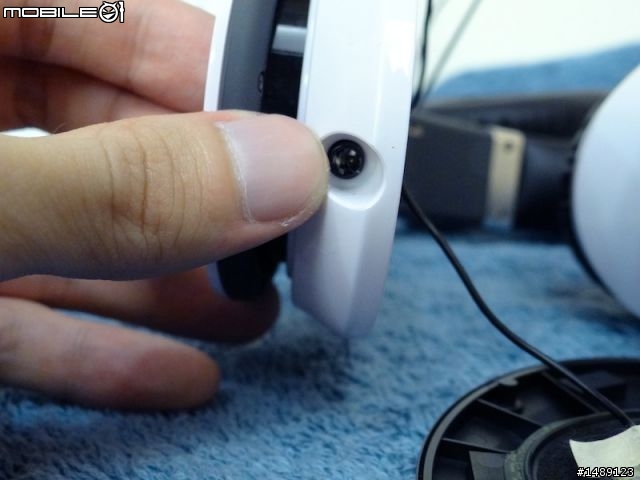

在把螺絲取下之後，外側的 disc 就會落下，連同開關的 switch 。


而這也代表， ear cup 自由了。
同樣用「旋轉」那招。


用拆左邊 outer frame 的方式拆除了右邊的 outer frame 之後，

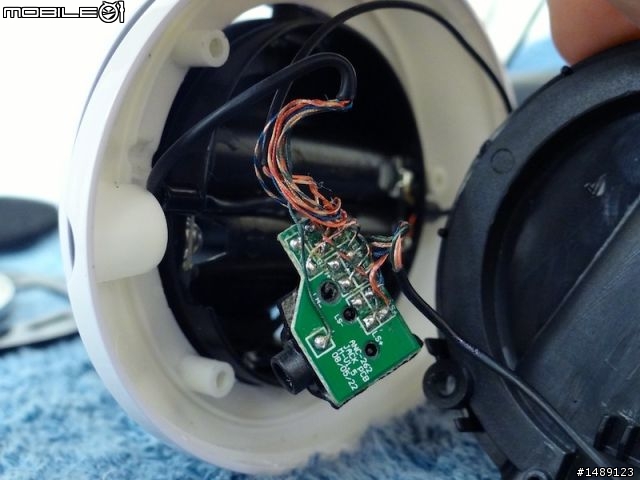

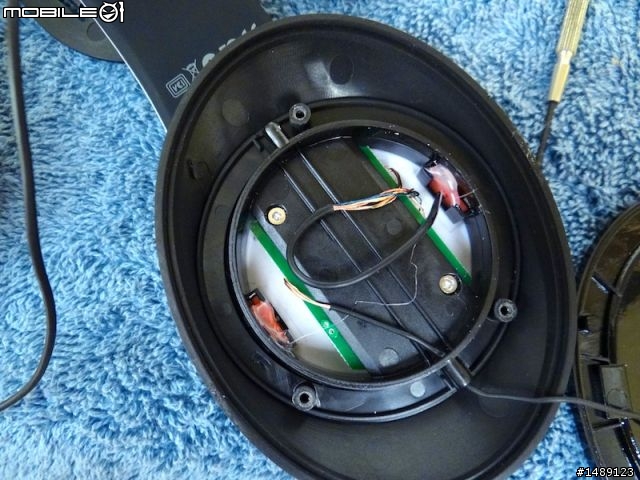

就會看到，裡面的線比左側多了一條，請別 mess up 他們。
（這張照片不知為何 disc 蓋回去了，拍照時的失誤。正常應該 disc 是不在的。）


好了，再來看銀色假 Studio 這邊。用一樣的方式拆除掉 outer frame 吧！
這邊可以看到盜版和正版之間的差異了，主板的 size 不同。


盜版的 Studio 在右側的 outer frame 下方只有一條線。


接下來的部分就是 reverse 步驟裝回去。
Ring 要記得上色，才有畫龍點睛的效果。
圓形海綿和「正三角的頂部對著 L 」也別忘記！
還有，要記得確認各項功能都正常。
轉軸、供電、開關、靜音鈕、 3.5mm jack 、還有聲音是否和原來一樣。
如果任何地方不正常，最好確認一下，是否線材出問題或組裝不正確。

－－－－－－－我是換右邊 ear cup 工程的綠色分隔線－－－－－－－

－－－－－－－我是成品寫真集的粉紅色分隔線－－－－－－－

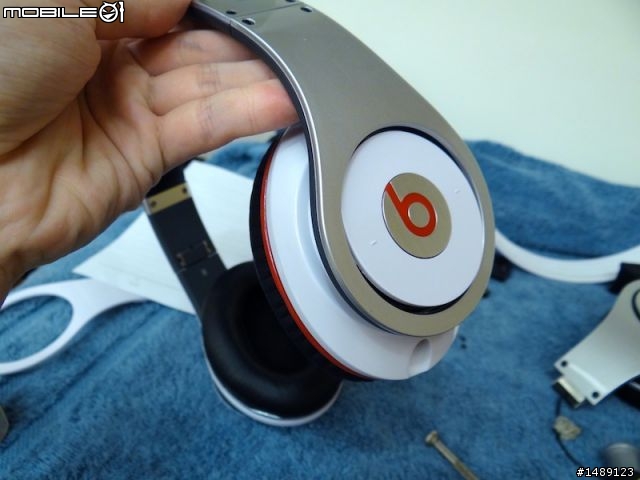

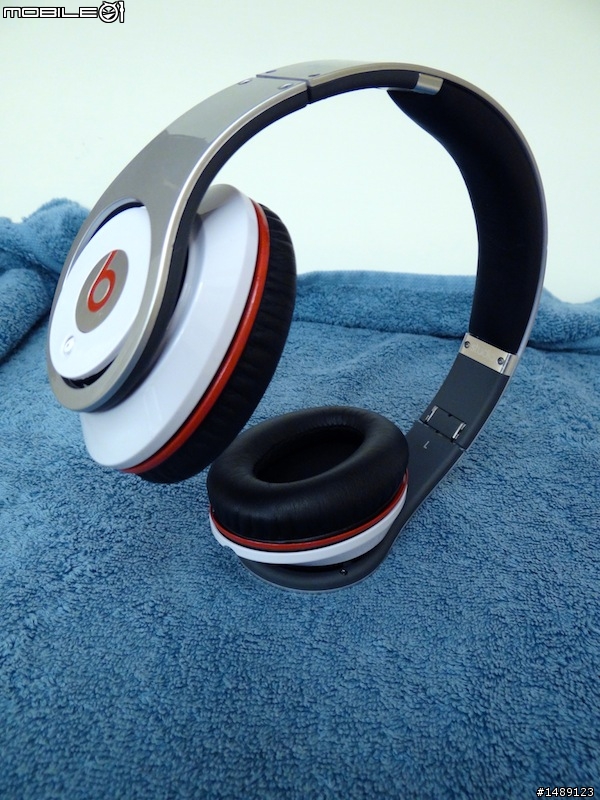

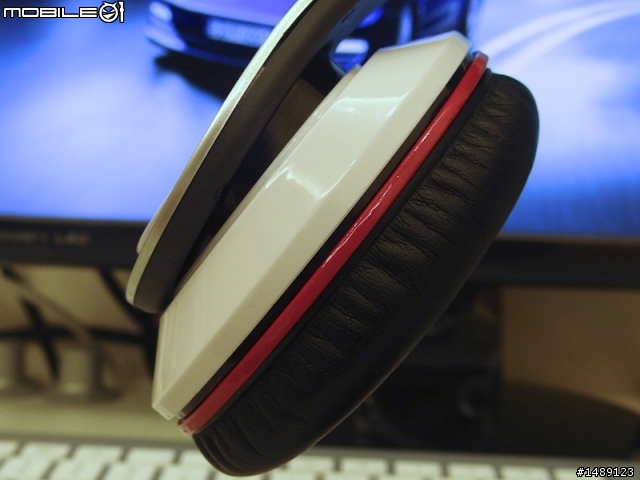

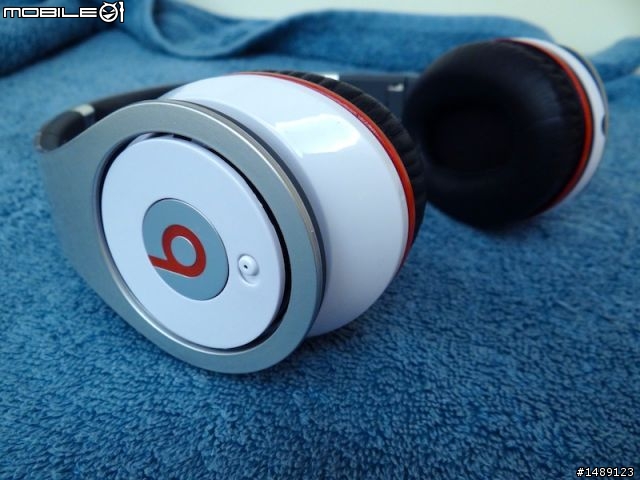

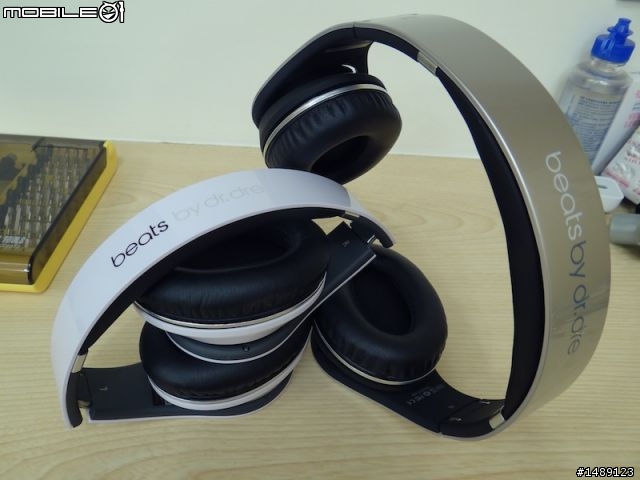

如果一切順利，你應該會看到以下的畫面：


不知道各位覺得好看嗎？

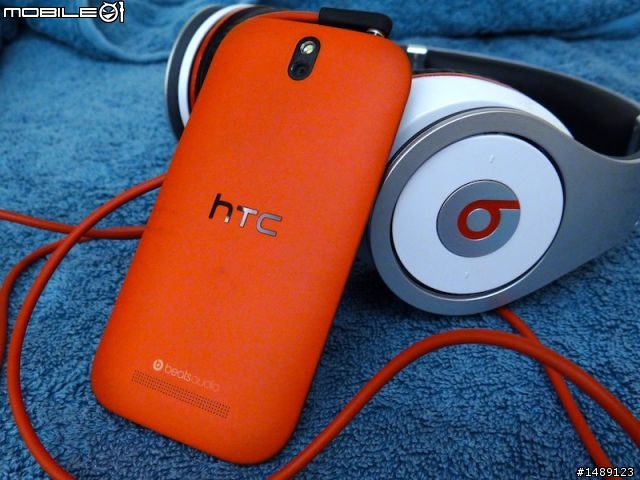

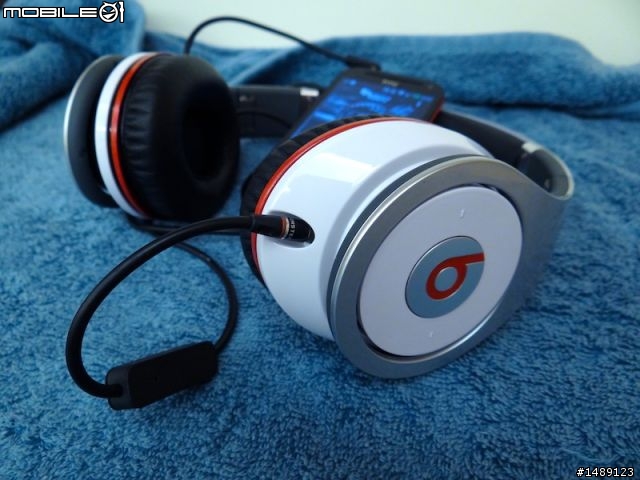

新配色和 HTC One SV 相當搭配！

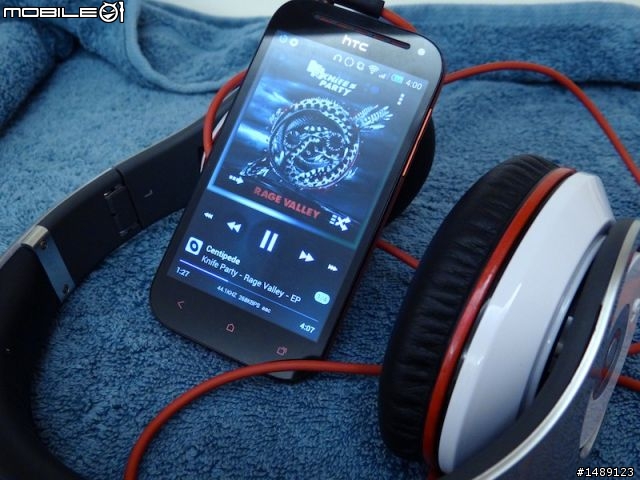

換上黑色的線控耳機線也很搭配！


－－－－－－－我是成品寫真集的粉紅色分隔線－－－－－－－

我的教學就到此為止，如果這篇文章有幫助到你的話，我會感到很高興。
如果有問題歡迎提出，我會盡量為你解答。



最後，我知道這篇文章可能會招來一些抨擊的言論，
如「假借改裝之名支持盜版。」、「當初有錢買 Beats 現在就沒錢？」等等。

我必須說，我的 Studio 的情況是「隨時有可能斷裂」，
在網路上也已經有不少斷裂的案例了，無論是 Studio 或 Solo 。
當你的車子的引擎蓋隨時可能因為 air drag 而飛起，你會不會換一個新的引擎蓋？
同理，我不希望哪天我走在街上時 Studio 突然應聲斷裂，
所以我事先做了替換零件的動作。

而我也不是不願意購買原廠零件，而是原廠根本沒有提供零件給我換。
反正怎麼樣都是要用其他廠做的零件了，我就順便玩玩，換個顏色，僅此而已。
更何況我依舊是用原廠的單體、主板和供電元件，
聽到的聲音也是 Beats 原廠的調音，雖然我的 Studio 聽久了，會有自己的個性。

沒錯，我的確可以再次買新的 Studio 並淘汰舊的。
但說實話，一個 NT$12,800 的商品，我當然希望可以把它榨到極限。
如果你的 MacBook 底部的板子壞了，你會買新 MacBook 的還是換新的底板？

再者則是感性方面的問題了。
在各位的觀念， Studio 可能只是一個 piece of crap ，
但在我心中，它是無可取代的孩子。
它和我的 AKG K240 MKII 、 Yamaha EPH-100 、 Soul SL99 一樣，
都是我的心肝寶貝。
每個耳機有不同的個性和表現，我不過是找到適合自己的罷了。



希望各位都有 enjoy 這篇文章。
如果哪天在街上看到一個年輕小伙子戴著這個獨特的寶貝的話，
歡迎來和我打個招呼！



---------May/24/2013 更新---------
我很感謝各位大大的讚許和鼓勵！

這週戴他出門兩三天，搭捷運的確有一些人一直看。
原本戴 Beats 出門就會吸引不少目光了，
但這次有感覺比較多，被關注的時間也比較長。

好笑的是，在捷運上和一位戴黑色 Studio 的老兄對看很久，
我相信他心裡應該也覺得奇怪吧？
怎樣？難道不知道有 ColorWare 這個塗色廠商？（狐假虎威）

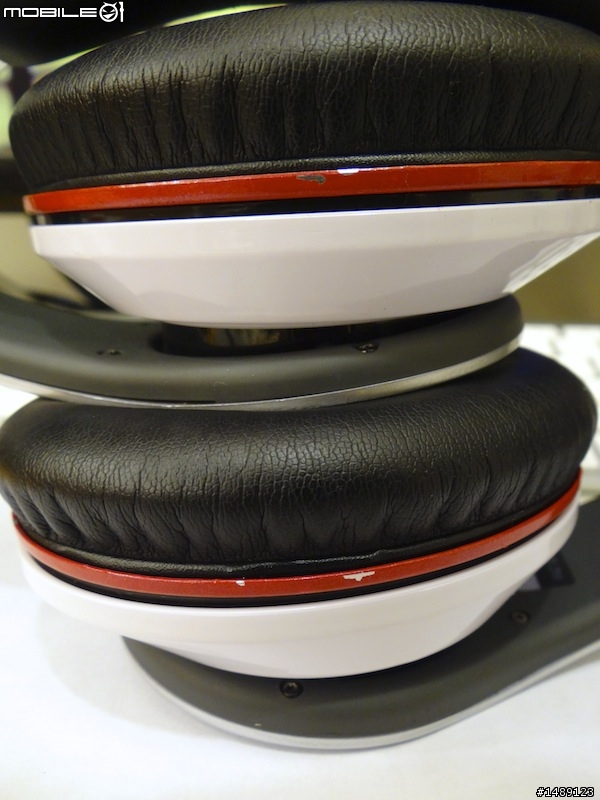

不過，我這寶貝在使用一週後，紅色 ring 的部分開始掉漆了。



就如 numberong 大大和 sylvia007 大大所說的，
確實應該要上像亮光漆之類的一層 portection 。
去萬年大樓買了個基本的亮光漆塗料先，想說要是沒用的話下次換噴灌看看。


補了掉落的紅色並上了亮光漆後的確比較有光澤，
說真的，我在塗料這部分真的是個完全的白癡，一直無法塗均勻...
我決定要是再掉漆的話就全部刨掉，並噴上底漆＋紅顏料＋亮光漆，都用噴的。




P.S. 台北要進入炎熱的夏季了，這位寶貝出門的機會要變少了。
