WISH-E原廠主機,沒有AUX IN主機最便宜外接MP3方法

車車的音響沒有支援中文顯示MP3歌名嗎?
你的車車沒有AUX-IN嗎?
你的嫌CD換片箱轉AUX-IN的機器太貴嗎?
你的車車放MP3音質很爛嗎?

緣起~
其實早在1998年(還是97年忘了),當很多人還不知道什麼是MP3的時候我的前車PREMIO就已經裝有MP3 PLAYER了,當時一片CD可以裝下一百多首歌可是很酷的,如果知道 "MP龍" 撥放機的人就對了, 沒錯車上裝的就是 MP龍,而且他出產我就裝上我的車子。

那時候因為PREMIO的隨機音響是有卡帶輸入的,所以AUX-IN就由卡帶去轉,當時以為用卡帶轉的音質會很爛,但是經過測試後發現,原來業代送的高音喇叭不是裝飾品還真的會響耶,原來
高音喇叭不會響是因為卡帶沒有如此的音質,其後因為該主機沒有中文顯示,所以又多接了MP3隨身聽。

本來我的第一台MP3隨身聽是AIWA的VX-200,那一台我猜應該是全世界第一台支援中文顯示歌名的mp3隨身聽了,其後嫌VX-200的容量不足,又換了創巨muvo2-4G micro driver的mp3隨身聽。但是Orz~,誰能想到專作音效卡的大廠,MP3隨身聽的音質卻是如此的爛,其實也沒多爛啦只是被我那台aiwa vx200和MP龍的機器,慣壞了我的耳朵,相較之下muvo2的音質遜色許多。

前一陣子車車升級到wish-e了,雖然wish-e的主機可以直接支援播放mp3 cd,但是我還是希望我的mp3 player可以顯示中文檔名,在尋尋匿匿之下,找了各種方法

1.乾脆換一台音響主機,可以支援USB,SD 以及AUX-IN。,除非再花錢裝LCD螢幕,想想不划算就此罷手。
主要原因:我不想裝LCD,我怕被偷,而且我不喜歡亂剪主機接頭的線,主機仍然不能直接支援MP3歌名。(迷之音~寫firmware的工程師死那去了 這點小功能都做不到)

2.用FM轉接,依據之前的經驗,以為用卡帶轉音質會很爛,其實不然,所以乾脆敗一個FM音源發射器,雖然明知FM的頻寬只有15Khz。但,姑且一試,結果不用說,如果能讓我滿意的話就沒有這篇po聞了。
主要原因:音質太爛,不如將就用CD放。

3.找一個CD換片箱介面轉AUX-IN的東西,結果要價1800~,想想換一台主機也不過3000多,這個東西竟然開這種價錢,雖然截信號我也會,但苦無換片箱,要喝牛奶何必養一頭牛。
主要原因:太貴C/P值不合。

4.最後思考之下,反正一台音主機也沒多少錢,萬一拆壞了剛好有理由可以換主機,索性拆主機來玩玩也好,就改改看囉。
主要原因:電子怪獸手癢了~

經過一陣摸索後以下的圖片就出現了
需要準備的東西:
1.螺絲起子,廢話沒有螺絲起子用什麼拆主機
2.電鑽和鑽尾,音源線輸入從面板鑽洞進去
3.電腦CD的音源線,其實我本來也為音源輸入這個苦惱,剛好身邊有這個,對半切剛剛好
4.魚骨頭雙排8P
5.可以調音量的耳機線

先把主機的殼給剝了


本來想找出前集的輸入點,FM輸入點是有找到,但是CD的輸入點就沒找到,後來想想因為拆FM太麻煩,所以乾脆接在後級放大的輸入

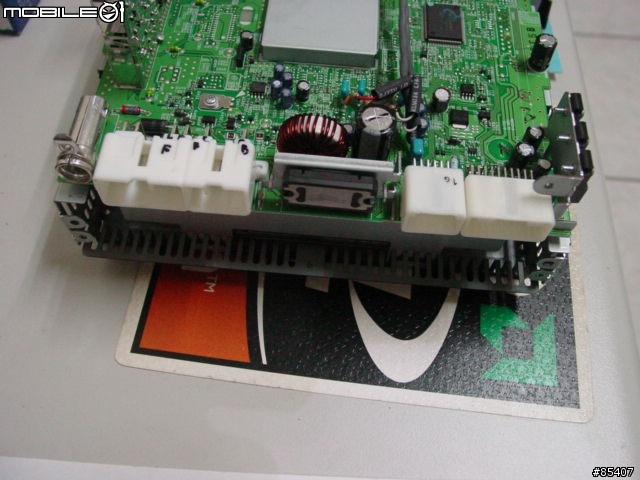

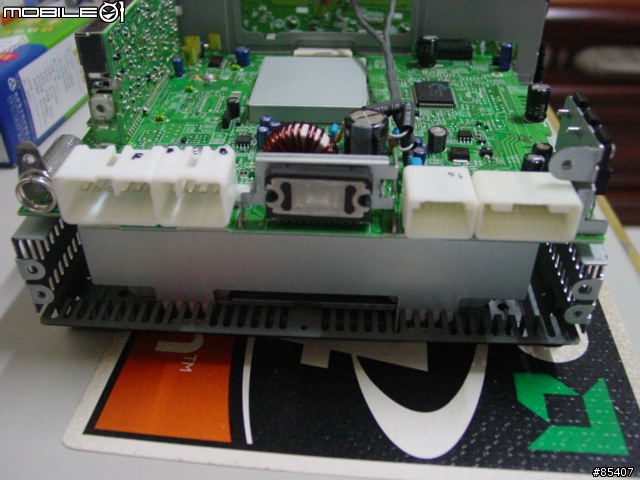

主機背面

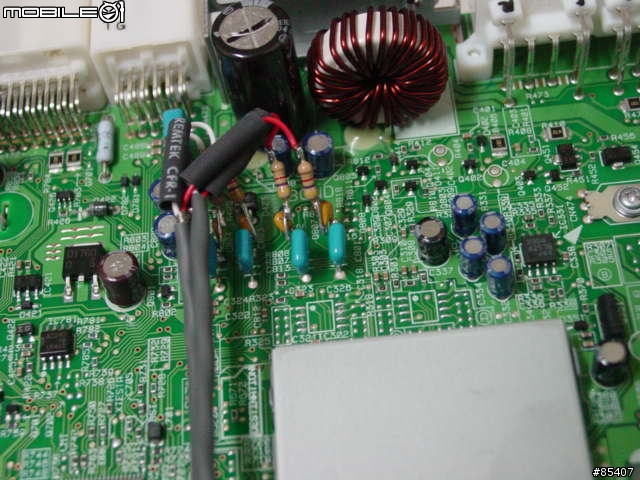

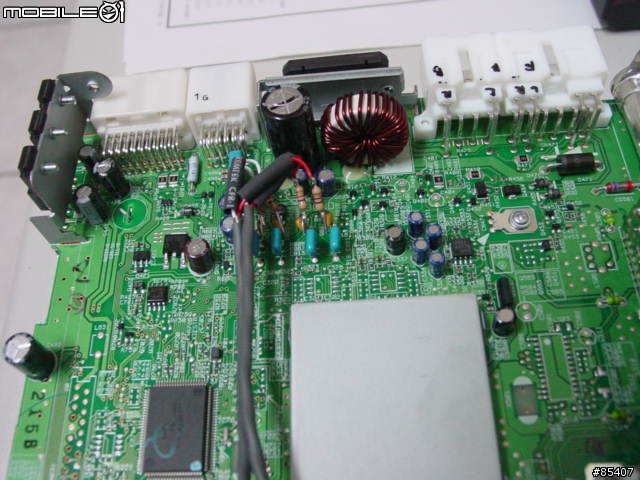

主機後級輸入特寫

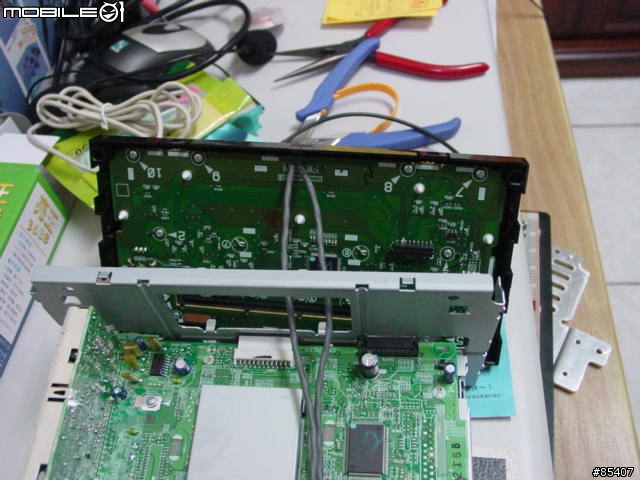

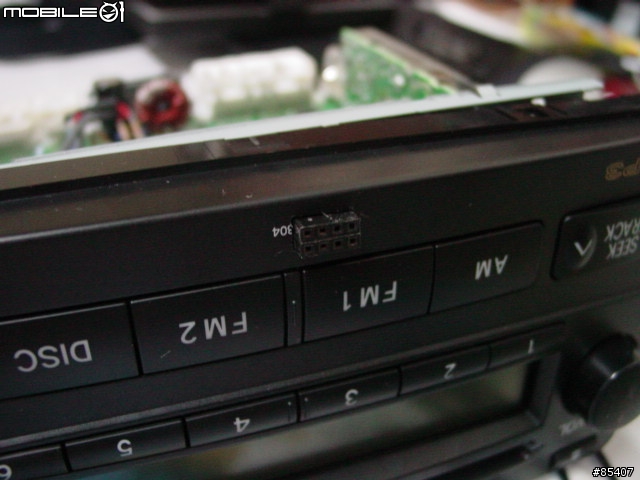

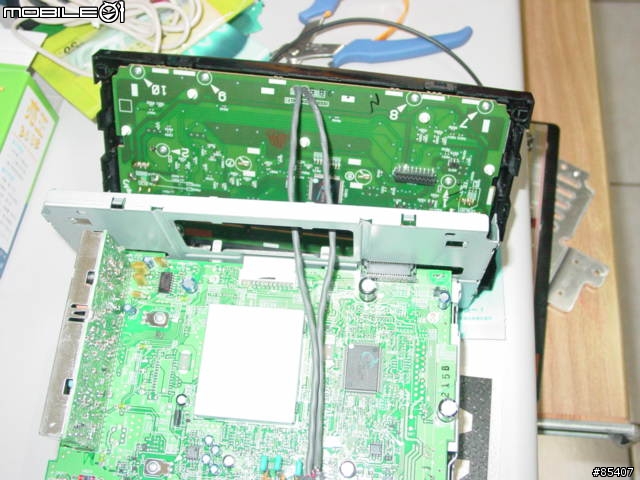

音源拉到面板的圖片

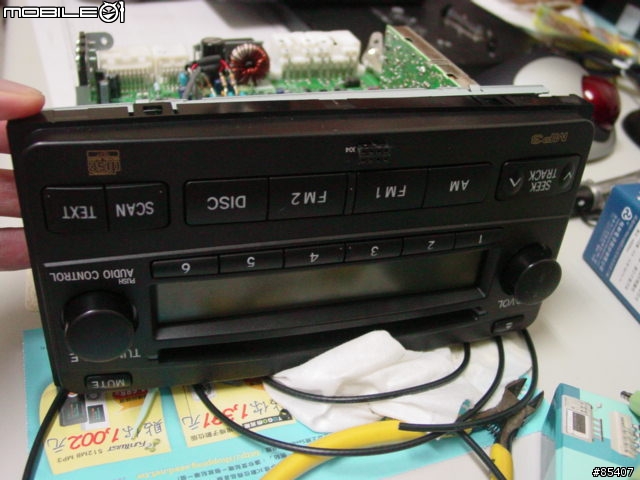

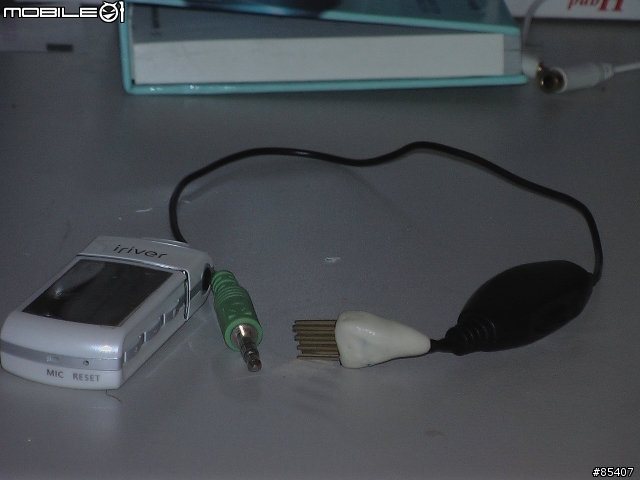

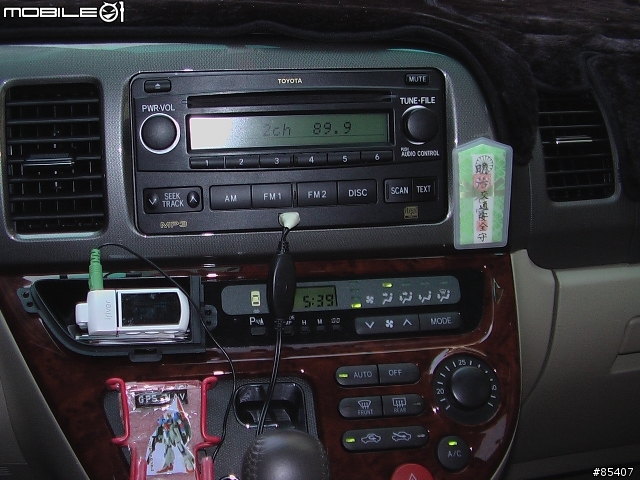

指揮艇組合

看到了沒,就是因為對聲音很挑所以才花7千多大洋買iriver的n10,我雖然排斥韓貨,但是台灣廠商也太不爭氣了

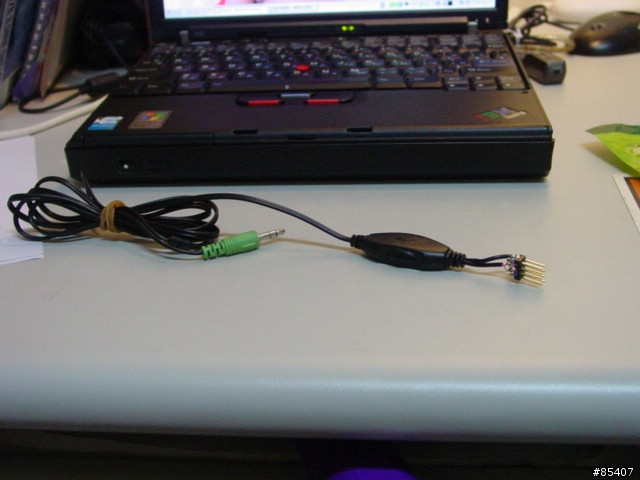

音源線特寫


音源線瘦身前

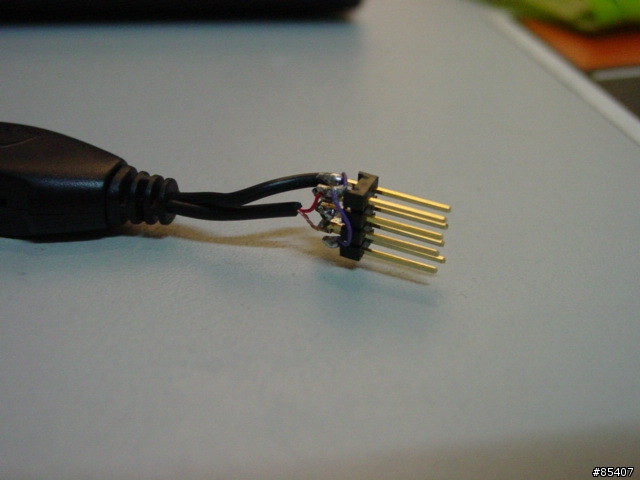

音源線接頭



後續
使用電腦CD音源連接線的原因是拆開主機後才發現,這台是四聲道的後級放大,用這個接頭剛剛好,隨聲聽只有兩聲道,因此我設計成只有音源線接上去的時候前後聲道才會並聯。

本來想說wish的喇叭要一併換,但是經過測試後發現,聲音真的變很好了,比CD播放的MP3還好,我想應該是拜n10所賜。


總結
優點
1.音真的變不錯,當初沒有從前級進去也可能是對的,因為原主機的前級相較於n10可能不優.
2.重要是便宜
3.人覺得音質很好


缺點
1.有兩聲道,不過還好聽不太出來
2.隨身聽電源不能隨車啟閉,常常忘了關.不太方便
3.靠近手機,有時會嘎嘎叫
4.量只能從外部控制。

附記:另外請網友推薦一下前坐喇叭,我想找時間換,聲音一定更上一層樓。


Wonderful YoYoBin in summer 夏天的搖搖冰──讚
大大好厲害!!小弟也是wish,正為AUX IN 所苦....搜到大大的文章,真是驚喜
也是考慮乾脆換整組,但是跟大大的想法是一樣的;
FM轉接,音質又不好且蓋台問題..........
還自己亂想了一招,就是用手機接聽電話的音源(在手煞車後的置物盒裡有一條接手機用的)
結果..............沒用,音響根本不作動(那為什麼接手機時來電會切換成手機訊號呢??)

爬文知道在y拍上有個各式音響改AUX IN 的賣家,他的改法是直接將AM的音源改成AUX IN
好處是可以按AM就可變成AUX IN,且可控制音量大小,壞處就是不能聽AM嚕....
不過對我沒差,我不聽AM的......
相信這種方法對大大來說,應該也是沒問題啦!

真是太佩服了

最近我也想把我2002年Altis,1 din主機+後置八片CD,拉出 AUX
請問要如何找出AM的輸入點呢?
可否講一下如何去量測、找尋訊號輸入點呢?

感恩!
開版大大的方式
其實在Y!有看到同樣的方式
不過那個賣家是從AM的聲音輸入點焊接一條AUX-IN出來...

想說AM也很少會用到,所以改了也沒差
不過那位賣家的價格也有點小高的,改+拆要價超過一張小朋友

所以小弟也遲遲未下手
想說既然要花的一千多塊多那一條線,還是用手工改的
那倒不如花個三四千元買一台大廠支援MP3的音響,看起來也炫麗很多...

不過這時候又想到一個問題了
我自己的小march喇叭也普普,是不是要順便升級一下喇叭...
但這樣則會開啟另一條不斷花錢的路...

所以...
現在還是聽CD...
>>The Simple Thinking ﹡ Mr. Dennis>>> http://www.flickr.com/photos/mrdennisliu/
我以為PO這篇文沒有人會看勒

廢話不多說

1-如何找後級輸入,比較簡單
 方法1
  - 先把電源和喇叭接上,各主機不同請自己想辦法,如果可以不要直接接車子的喇叭會比較好,這樣是怕你聲音輸入太大把喇叭燒毀,機率不高
  - 找出像我PO的圖片上電容,通常會蠻大顆的,如果是SMD的話那就比較不方便一點
  - 主機要開機,把音量不要調太大
  - 用手拿一根針,用針撮電容兩旁的接點,利用身體當訊號源,如果找到正確的接點,喇叭嗚嗚叫
 方法二
  - 找出最大散熱片所連接的IC,去GOOGLE大神問那個IC抓到datasheet後就自然會有IN的接腳在第幾根PIN,但是還是要用方法1去試一下比叫好,萬一都是電晶體那就比較麻煩,用方法一吧



找出前級輸入的方法比較難,我這台也找不到,但是有找到收音機輸入的地方,其實就是再機器內部會有一個被鐵殼包著的東西,那個東西會拉出來連接天線,在該模組的其中一根PIN為音源輸出,方法如前面的方法一可以找到。

後級輸入缺點是不能調音量,但是進去聲音會比較好,你可能會疑問我圖中這樣並聯對原電路是否會損壞,答案是,不會,如果你學過OP加法電路的話,就是這樣接囉
Wonderful YoYoBin in summer 夏天的搖搖冰──讚
已PO囉,有問題可以問我,我也不是神,只是略知一二
Wonderful YoYoBin in summer 夏天的搖搖冰──讚
我也被這個問題困擾了很久...
找了許多音響店與賣家都說我的2004單片式MP3主機是pioneer
主機廠商沒有開放這個功能 所以沒有辦法支援AUX-IN...

而除了改AM的方法之外
最近也找到了改FM/AUX-IN的方法
使用從FM拉出out-put延長線到3.5立體聲5pin接頭
插上MP3播放器時就是AUX-IN, 不插時仍維持原來的FM
我現在已經可以順利的使用AUX-IN了

可參考下列位置的修改方法

http://clie.ws/bbs/index.php?showtopic=144445&pid=4564705&mode=threaded&start=#entry4564705

預祝有需要改裝此功能的人都能成功~



有沒有人能提供AM改aux in的方法
