如何自己DIY將ALPINE的CD箱傳輸線改成AUX IN外接音源線

網路上雖然有人賣專用線組
但是價格我實在覺得不是很實惠
不知道有沒有大大可以教學一下(最好有圖片)

1:每條線的接法，對應的位子
2:是否可以用剝皮法外接?讓原本的CD箱功能與AUX IN共存?
3:如果可以是否可以再接上一條線給IPHONE 4使用(可兼充電)?

小弟的主機雖然是台老機器了CDA-7865R
但是依然很喜歡這台機器也找不到必要的理由去換
希望能有人能教我怎麼去完成這些想法? 謝謝

2011/01/07 13:00
※補充一下功能選項有找到 AUX ON
可是...這代表著主機本身就有預留音源輸入的線嗎?
========================================

回覆一樓的傑:

那個頭我有阿原廠的12片CD箱正常使用中
上網四處找教學文找不到才發文章(英文的我看不懂ˇˇ)

2011-01-07 1:32 #1

文章關鍵字

Alpine aux in 外接音源線 CD箱傳輸線

傑~*

233分

2樓

個人積分：233分

文章編號：25051310

google一下就有了
"alpine aux"
重點是你要有那個頭!!

DODO5

13分

3樓

個人積分：13分

文章編號：25052740

這種cd 換片箱出來的訊號沒有經過編碼嗎? 直接轉成aux輸入主機不會有問題?

豆花瘦小彬

45分

4樓

豆花瘦小彬

個人積分：45分

文章編號：25053976

npjacky wrote:
網路上雖然有人賣專用...(恕刪)

換的理由很簡單~舊的不去..新的不來

且新機器可以連控I-PHONE.直接在音箱面板上選曲~換資料夾..等等

這些理由就夠您換新機器了

我手邊有一個AUX模組~不知道還在不在~以前裝9860的時候需要AUX-IN裝的~升級H-701拆下.可以換片箱與AUX共存~有需要我在翻翻看

40分

5樓

個人積分：40分

文章編號：25056553

去光華商場買音源3.5的母頭然後再買兩條線

拆開主機把憲直接焊在左右音源那邊就可以用了!

npjacky

0分

樓主

個人積分：0分

文章編號：25059438

哇!那要確切知道要焊在哪!
不然我想我會把機器搞到燒掉吧....

請問您能進一步的教學嗎?

juangyh

19分

7樓

個人積分：19分

文章編號：27969999

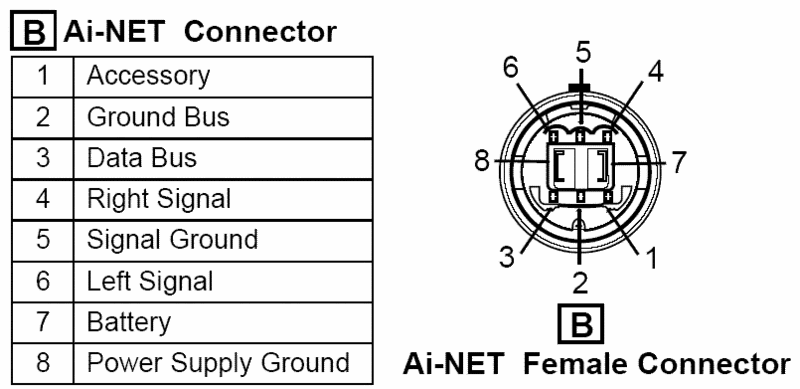

pin 4 6 藍色和綠色各接你的rca jacks or(3.5mm公頭)左右訊號線
, pin5接地線,接地就找藍綠旁邊的銀線就是

morel

5分

8樓

個人積分：5分

文章編號：29138139

J大你好:

請問你知道ALPINE M-BUS 的PIN 腳定義嗎?

我的是舊款的5957S換片箱 (圓形8孔的)，因為找到的主機都是AI-NET，如果有 M-BUS 的PIN 腳定義應該就可以ＤＩＹ成AI-NET TO M-BUS 轉接線了!!

juangyh

19分

9樓

個人積分：19分

文章編號：29139363

是這個嗎...

http://doswa.com/blog/2010/01/01/diy-aux-input-on-alpine-car-stereo-m-bus/

http://indashpc.org/new/images/pinouts/MBus_small.gif
