汽車音響DIY圖片分享

因為要回覆站友的文章,翻啊翻就翻出這些照片來了

下面這些照片是抽空拍的,有點零散

而且是用手機拍的, 若拍的不好傷眼睛請包含.....

但是由於並不是專業,在專業的大大眼裡本篇看起來有可能像笑話

也許有些地方安裝錯誤,或是觀念錯誤

這些,也請各位多包含並給于指教......



首先
我先做行李箱的隔音制震
制震的原理就是在鈑件上貼上高密度的隔音材,以減少鈑件跟車室內聲音的共鳴



通通貼上 DYNAMAT, 為了讓制震材跟鈑件更貼合,用吹風機或噴槍將制震材烤熱,再用滾輪或手指將制震材壓緊版件



當然,門板也要,但是差別在於門板間藏玻璃的地方是會進水的,所以要做好防潮,隔離水氣


好刺眼阿.....鏡頭沾到油垢了
喇叭的分音器記得找地方固定好,不然震動時造成異音就不好了


用MDF做喇叭架好像可以讓聲音表現的更好,原理應該是將喇叭跟鈑件區用MDF隔開
避免鈑件共振產生異音
做喇叭架記得千萬做好防水!

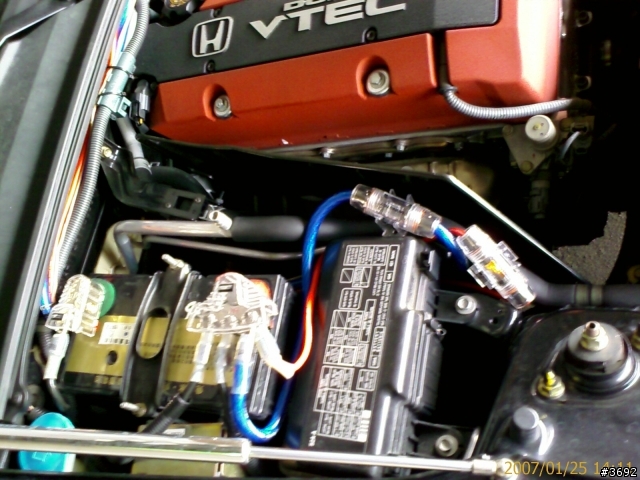

這是連接電瓶的線路,我用的是4號主線,音響主機另外自己接一條10號線
這樣做的目的是讓主機的供電獨立,以獲得更好的音質
我選用的是 MONSTER CABLE


引擎室的走線,沿著防火牆走,穿過防火牆下方的線路孔到到室內
通常線路孔會是塑膠的,我會把電源線跟鐵絲用膠帶纏繞在一起,外面再塗一些凡士林或油類
再去穿過它

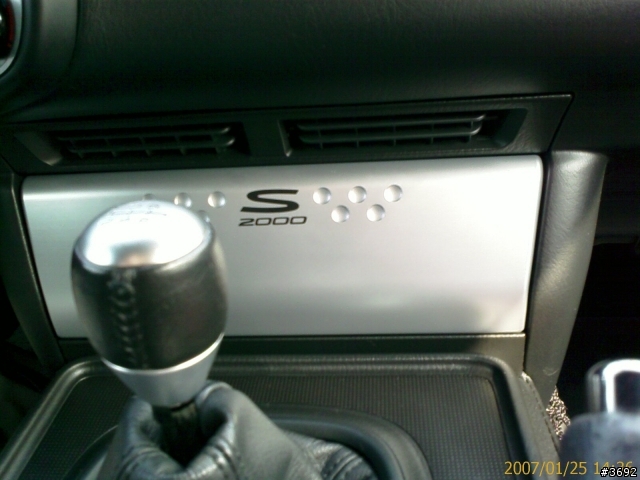

車室內主機的護蓋


選用的主機CDA:9857 (不支援中文真是殘念)

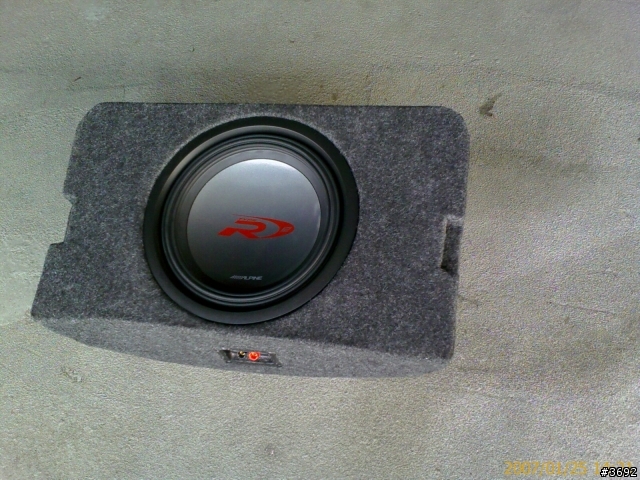

12"的低音+自製低音箱
我是用FRP來塑形,再加上少許木材來做底
在此跟大家介紹一個不錯的網站(英文)
Basic Car Audio Electronics
網站中所有汽車音響的基本觀念,甚至連FRP音箱製作都有很專業的說明
希望對有興趣的朋友有幫助


Terminal Cap沾到樹酯了........反正藏在下面看不到.........


泰普"R" 的重低音喇叭

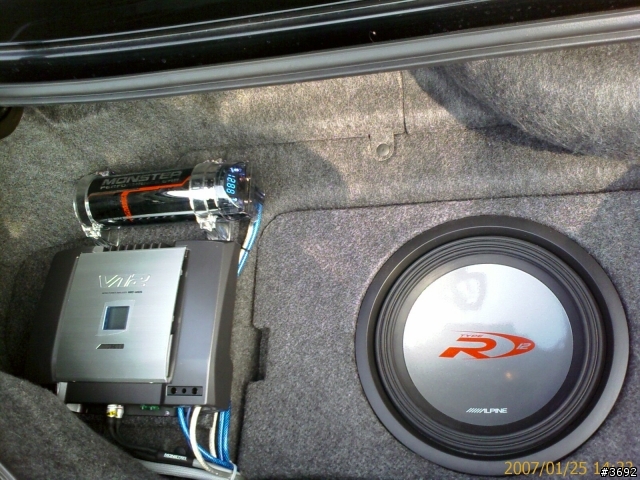

兩AMP各加了一顆電容1.0跟0.5的
電容可以提供需要大電流的瞬間輸出
你可以把你的電池想像成自來水廠,而電容就像是大樓上的水塔
當大樓突然有很多人需要用水的時候直接從水塔供水,這樣自來水廠才不會忙不過來


佈線有點亂,畢竟非專業施工...請見諒.....


完成圖 終於完成了 Orz.........



ENJOY THE MUSIC!!!謝謝觀賞!!

好夢幻的車子丫~~真是太黯然~太銷魂了~~~
nice job....how many speaker did u replace and do you remember how much are those dynamats cost?
在台灣開S2K喔
這麼屌
是Volk的鋼圈嗎?
Dynamat有點小貴
用Fatmat吧!
開著這麼夢幻的車子(指在台灣)~~~既然可以享受八千五百轉斷油+VTEC開啟時的聲浪...............應該不用再作隔音了吧~~

真是羨慕阿~~給分給分
我是用輕量化的制震墊
施工方便簡單
不用再用噴燈去加熱
省時很多~~~
行車影像紀錄系統(http://www.mobile01.com/topicdetail.php?f=214&t=177143&last=1395417)

kyotousa wrote:
nice job.....(恕刪)


問過一些懂音響的前輩都說安裝3D系統就好
我只換掉兩個喇叭 Alpine SPX-177R
並且加上一顆12"的重低音
不過我很想再加裝兩個喇叭在左右後方,這樣似乎比較有環繞感

DYNAMAT我印象中好像是
Dynamat Xtreme Door kit for 2Door X 1
Dynamat Original X1
DynaXorb X1
這些請在美國的朋友幫我寄來連運費總數忘記多少錢了
不過印象中超過5K台幣


booyaolian wrote:
在台灣開S2K喔
這...(恕刪)


大大您的眼力真好
這樣也看的出是Volk的,只能說您真是太強了
想必對鋁圈相當有研究
這咖是TE37

Dynamat真的很貴
不過我相信他貴應該是有道理的
光是Xtreme外面那層鋁箔就厚的讓我手割傷了好幾個洞
Fatmat有機會我會用看看

iyaya wrote:
我是用輕量化的制震墊...(恕刪)


我也用過國內品牌的,也用過日本A牌的
都很好施工
Dynamat最厚也最重,也最難施工
行李箱專用的更是厚到要用噴燈烤軟才能貼合
的確是累死人了
章魚丸420 wrote:
好夢幻的車子丫~~真...(恕刪)


HHH wrote:
開著這麼夢幻的車子(...(恕刪)


謝謝!
當初要改音響跟隔音也是很掙扎
足足想了一年多才開始動手
畢竟會增加車身重量還會破壞比重
不過最近很少開快車了(安全第一啊!)
就決定對隔音超級差的蓬車下手了..... (隔了還是很差 Orz...)
好漂亮哦!! 再來幾張 車子外觀細部的照片吧
My Blog http://blog.pixnet.net/woobigbear
題外話
車牌6666-66
是真的嗎??
