ALTIS中控板拆解之粗糙分享

小弟作一點點分享, 圖像粗糙且少, 多用文字敘述, 請不要介意!

1.首先準備工具:
一字起子(小). 十字起子(一般). 八號套筒. 十號套筒(約30公分長)各一支

2.取下煙灰缸:

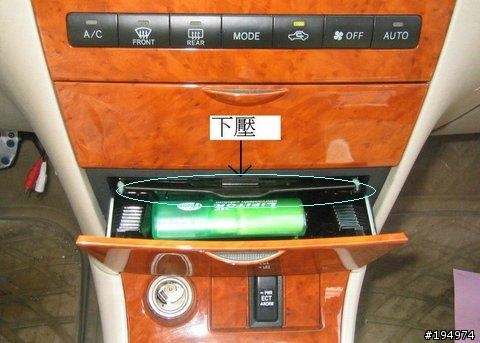

先將菸灰缸打開, 按下上方鐵片, 取下整個煙灰缸


3.取下排檔木紋板:
將車鑰匙轉至電源開啟狀態, 踩住煞車將排檔桿撥至N檔
綠色箭頭為卡榫位置, 由煙灰缸方向開始依序, 左右二邊同時輕輕用力向上扳起木紋板
並拔掉背後點煙器及ECT插頭,


4.取下中控板(上):

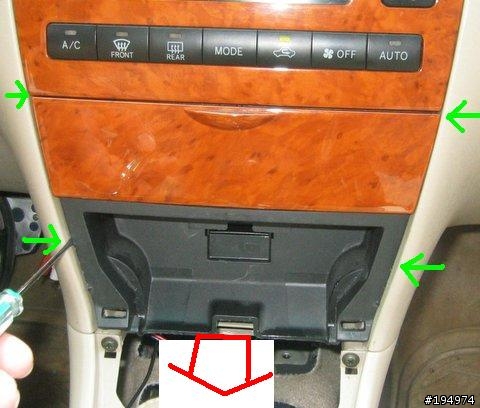

右手輕輕將中控板(下側)往外扳, 持一字小起子插入板子接縫處, 綠箭頭為卡榫處(注意:會造成小擦傷)

輕輕撬開中控板, 先撬開下方左右箭頭-->再上方左右箭頭


5.取下中控板(下):

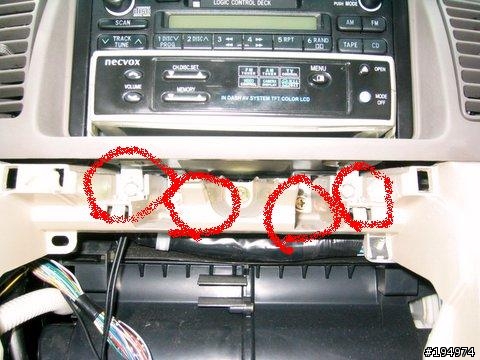

重點來了!!整個中控台上方有二個大卡榫(如圖紅圈處),
請兩手同時扣住中控台上方兩側(綠箭頭處), 用點力平行將中控台拔出, 但不要太猛!!
以免冷氣及時鐘等控制線路被扯斷(紅箭頭處), 再取下冷氣及時鐘控制線路插頭


6.取下冷氣出封口:

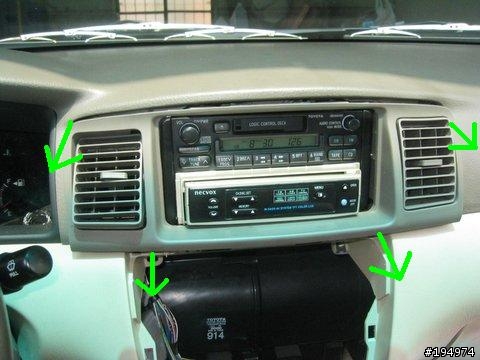

先以手扣住出風口總成下方, 依箭頭指示方向向外扳出
再扣住出風口左右二側, 向外扳出, 即可取下冷氣出風口


7.取出音響:
音響是鎖在一個黑色的框架上, 首先要以十號套筒解下底下4顆螺絲(紅圈處)
稍微撐開上方的平台才能取出音響, 再以十字起子及八號套筒, 將音響或置物盒從框架下解下


因小弟的電腦能力不佳, 只能作大略介紹,
希望各位別介意!
和大家做個分享,謝謝!
