[拆機+測試] ACER 3820TG i7 再升級 (SSD+散熱膏)

從知道新加坡 Acer 推出 3820TG (i7+ ATI 5650) 後，就用盡所有管道想要入手一台
在購買後知道這麼強悍的電腦只配備了5400轉的硬碟，當時就興起想要升級Intel SSD的念頭
終於在前幾天飄洋過海來到美國，深怕入關要報稅又要多繳一筆費用
好在一切順利過關，破不急待開機安裝Win7之後，悲劇開始發生
第二次開機後硬碟開始發出"滋滋滋"的怪聲，就在也進不去Windows 裡面了，硬碟掛了
不過當初要購買這台時，就已經做好要承擔一切的風險的心裡準備，往好處想，本來就要更換硬碟～～
所以就開始進行再升級動作
以後有機會回台灣再以旅遊保固的方式看看能不能換個新的硬碟

言歸正傳
這次拆機是參考 ththjy 大大 4820 的拆機更換散熱膏的文章，還有他細心的介紹我散熱膏的牌子，在此先謝謝他
PART I: 測試部份
1. windows 內部系統測試，硬碟的分數是已經更換SSD的成績

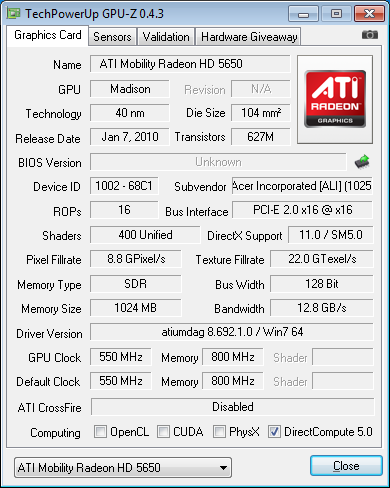

2. ATI 5650 GPU-Z資訊

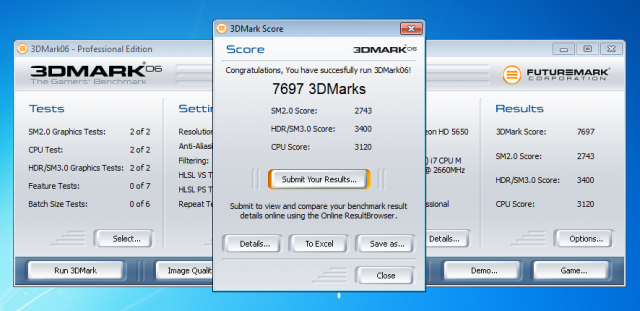

3. 3DMarks 06 分數，達到7697，再13吋的機子上只能用"強悍"來形容

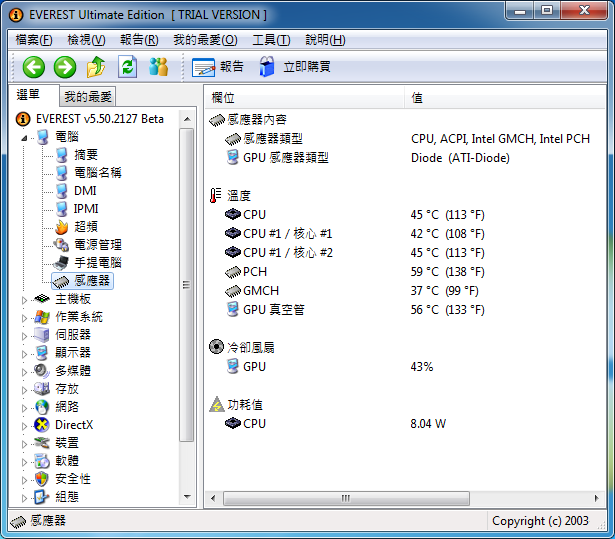

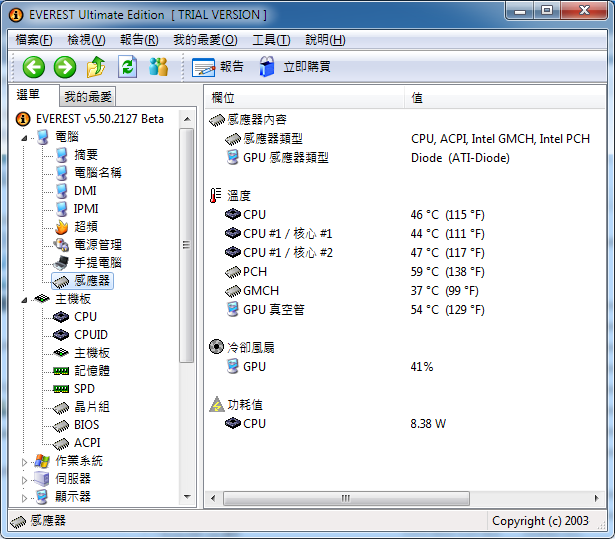

4. 更換散熱膏前CPU溫度( 開機後30分鐘用 EVEREST 讀取CPU溫度)


5. 更換散熱膏後CPU溫度( 開機後30分鐘用 EVEREST 讀取CPU溫度)
雖然CPU 溫度會跳來跳去，不過本身感覺大概再降個2~3度



***********************分隔線*************************
PART II: 拆機部份

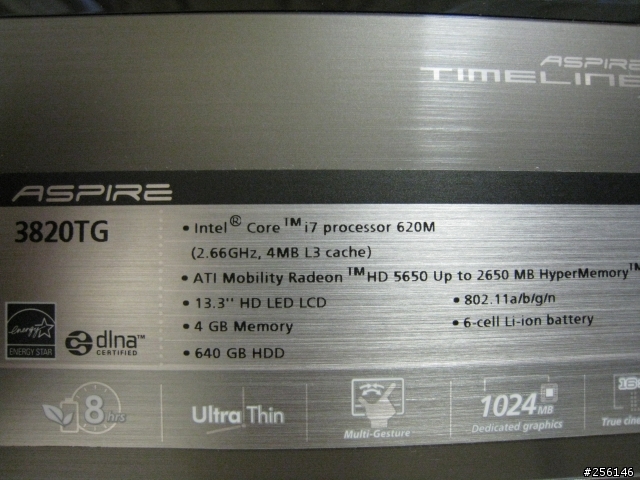

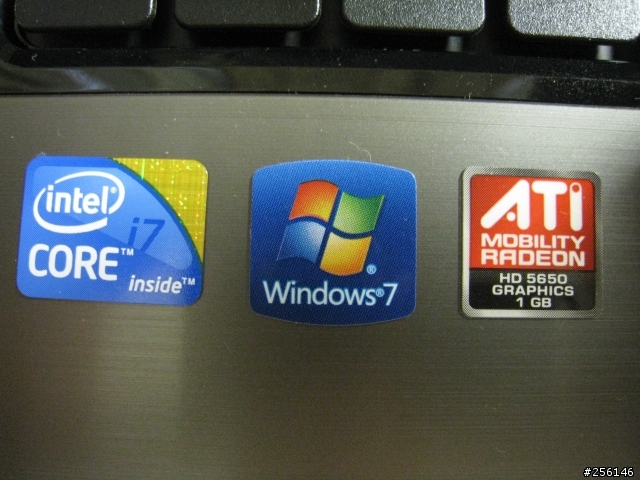

1. 首先先驗明正身(3820TG i7+5650)~就是這個光

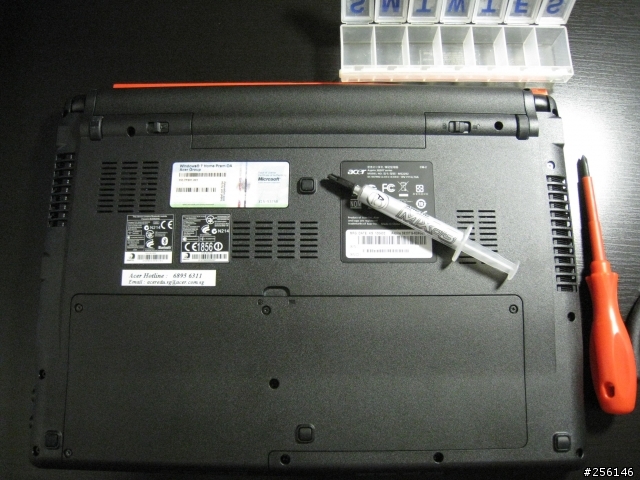

2. 工具準備好，右上角小的小藥盒可以裝不同種類的螺絲，還有不怕死得決心～"給～我～拆"

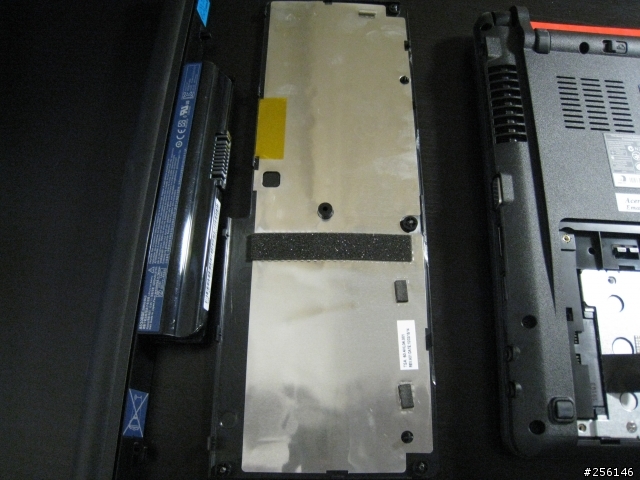

3. 拆下電池以及背板(共5個螺絲)

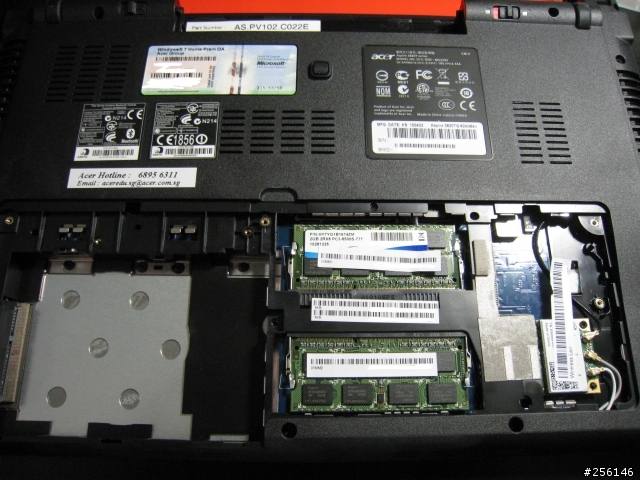

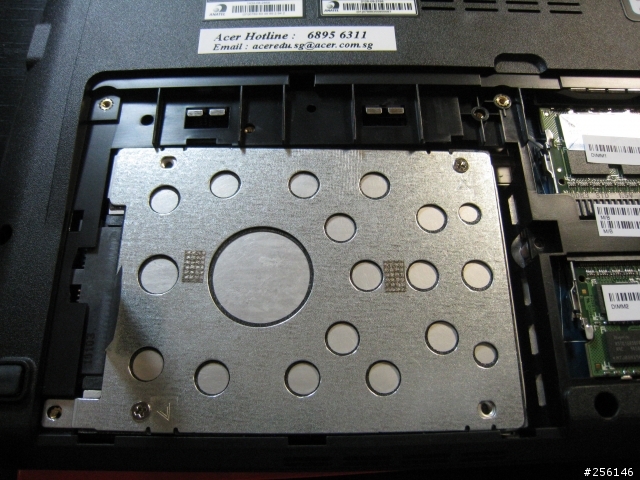

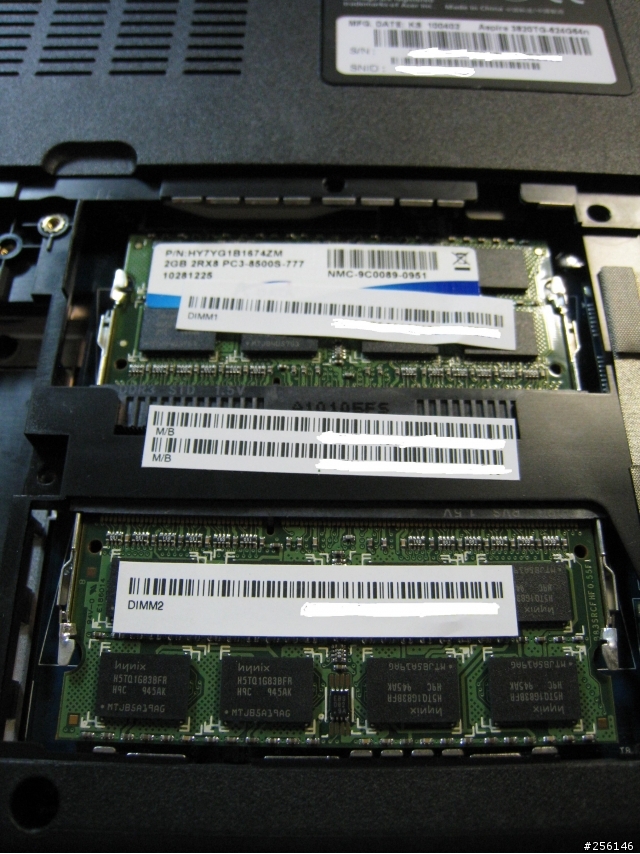

4. 背板下的依序硬碟槽，ddr ram 以及 無線模組

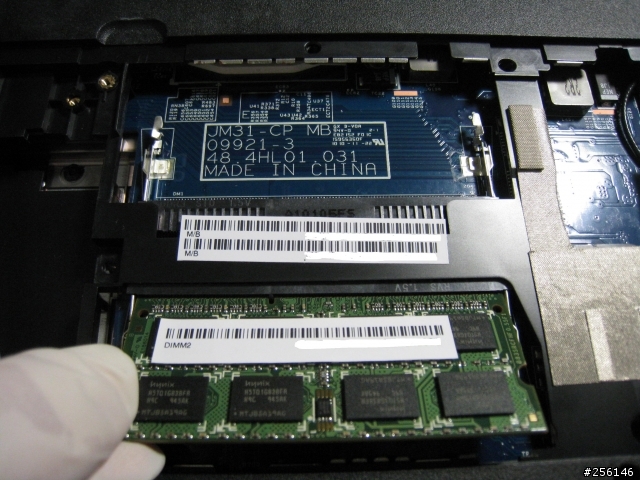

5. 將Ram拆謝下來

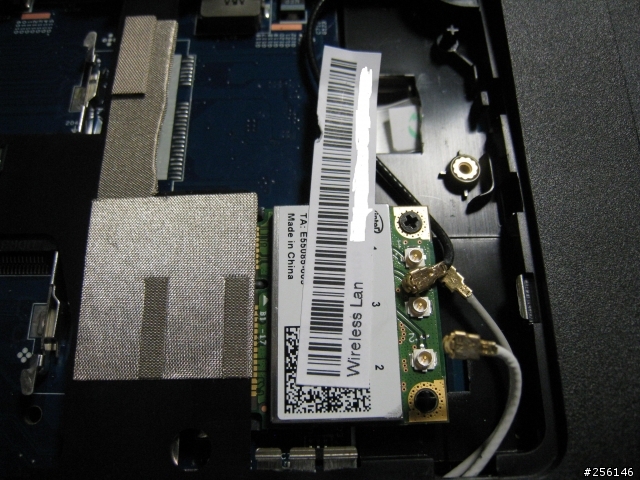

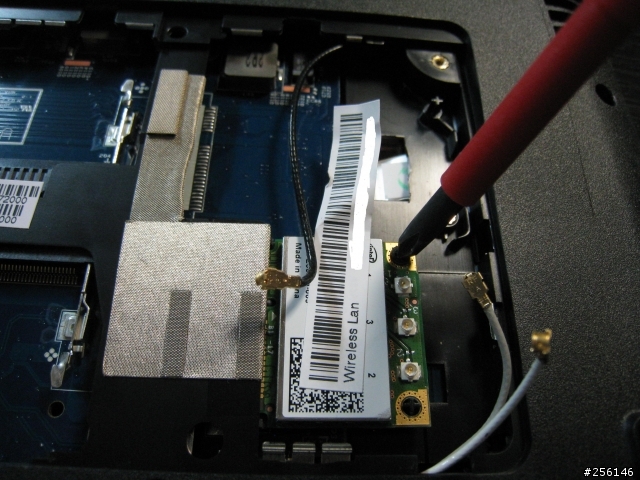

6. 無線模組一定要拆卸(要記得不同顏色天線的分佈)，不然會阻礙主機板的拆卸喔

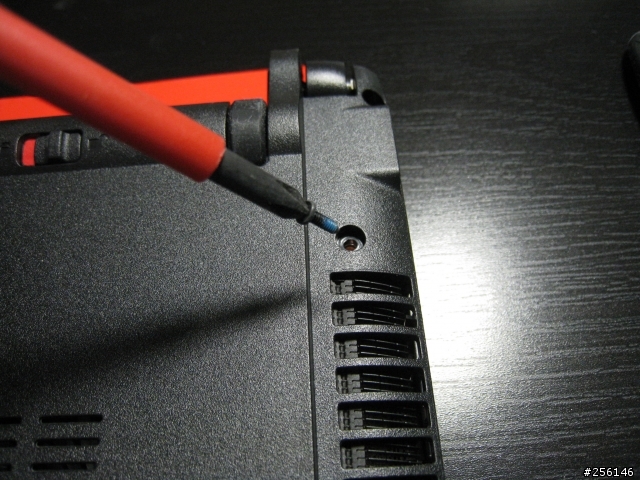

7. 卸除下蓋所有螺絲 (有兩種：11個 加 2小個)

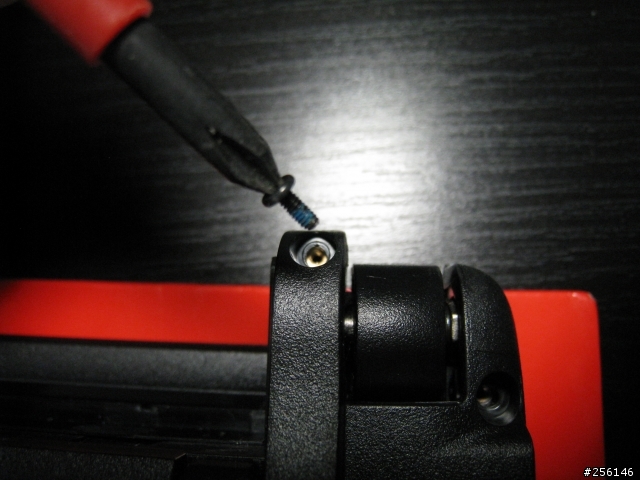

2小個，位於轉軸處

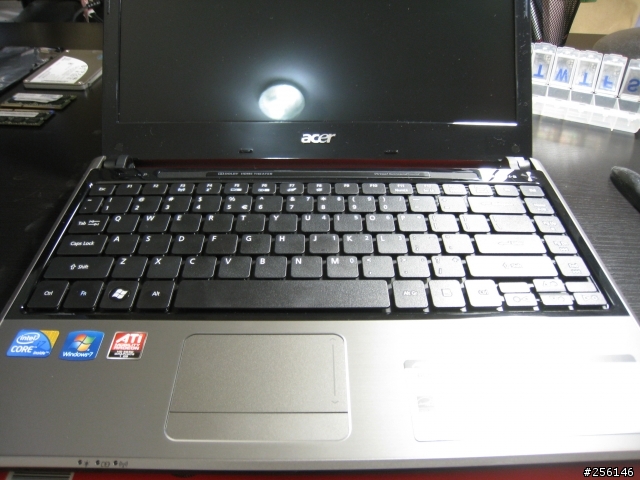

8. 卸除下蓋螺絲後，電腦翻過來，可以拆下鍵盤了

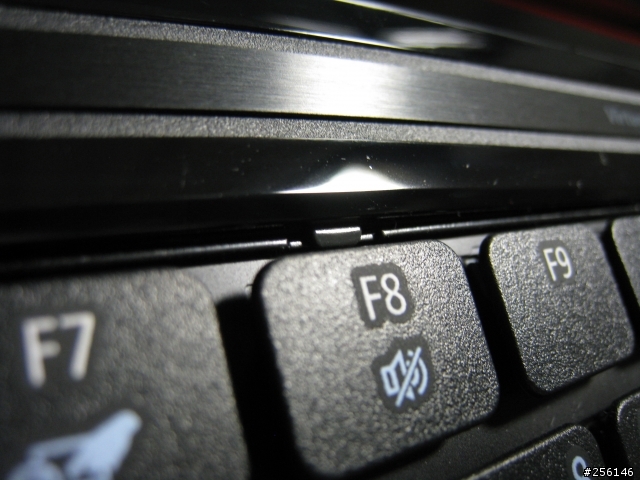

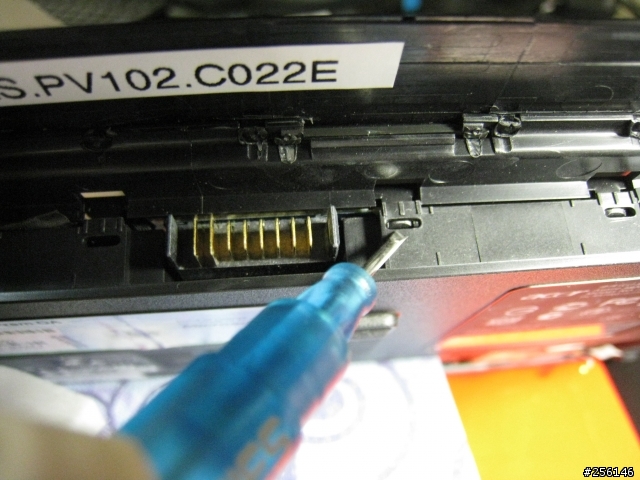

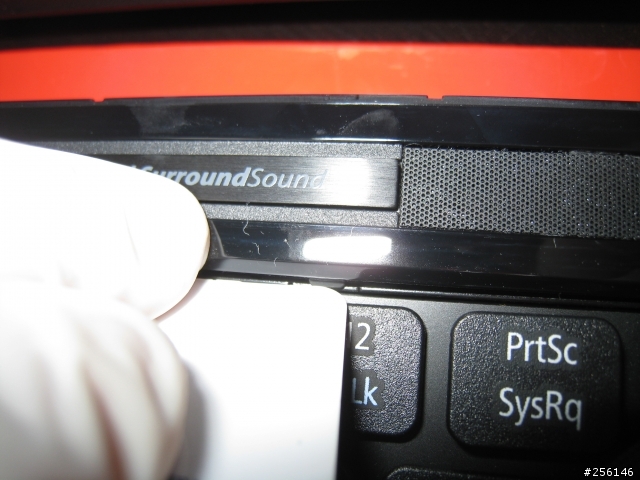

鍵盤卡榫

可以用信用卡向內推

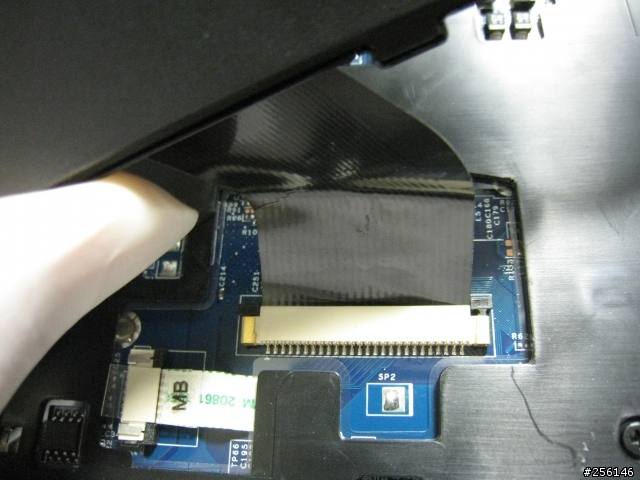

9. 移除鍵盤排線，剛開始不知道怎麼拆，抽出來時排線薄薄像紙一樣，我還以為我拆壞了，想說這樣怎麼裝回去，嚇死了。不像IBM的筆電，排線都做的跟釦子一樣，很好拆

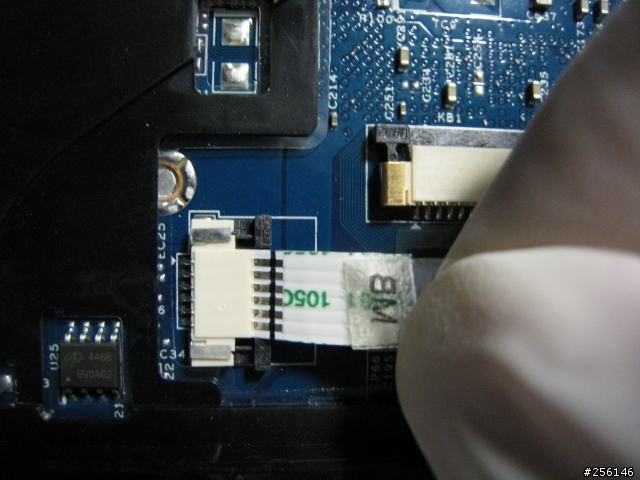

10. 移除Touch Pad 排線

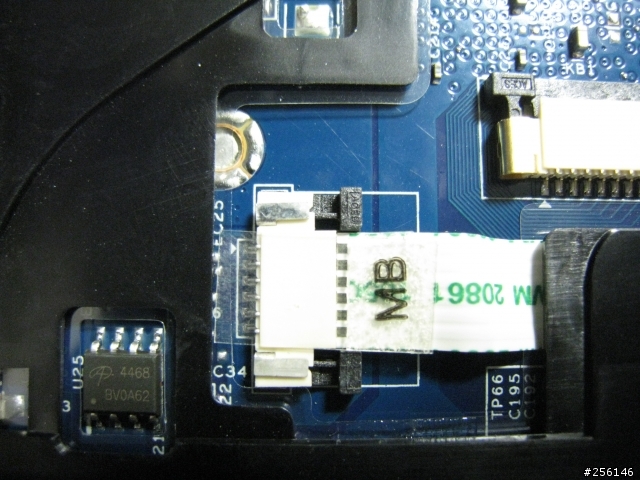

先將黑色的卡榫往外推

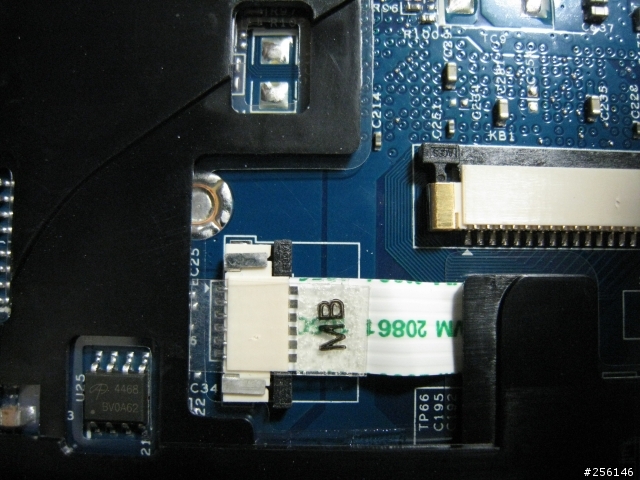

接著排線就可以抽出，接回去一樣，黑色卡榫向內推，就可以卡住排線了

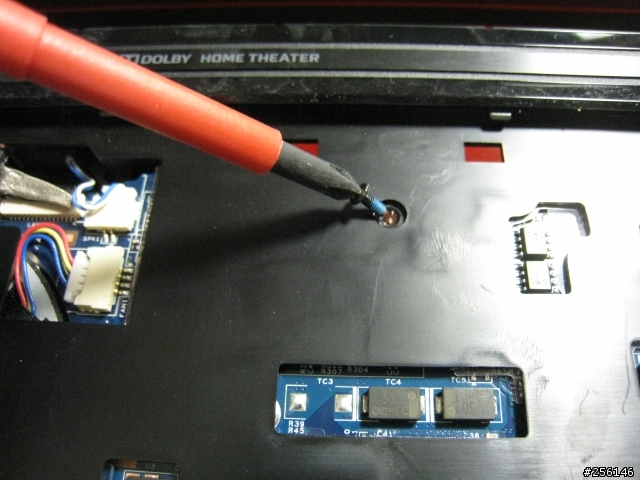

11. 拆除鍵盤下的所有螺絲 (共7個)

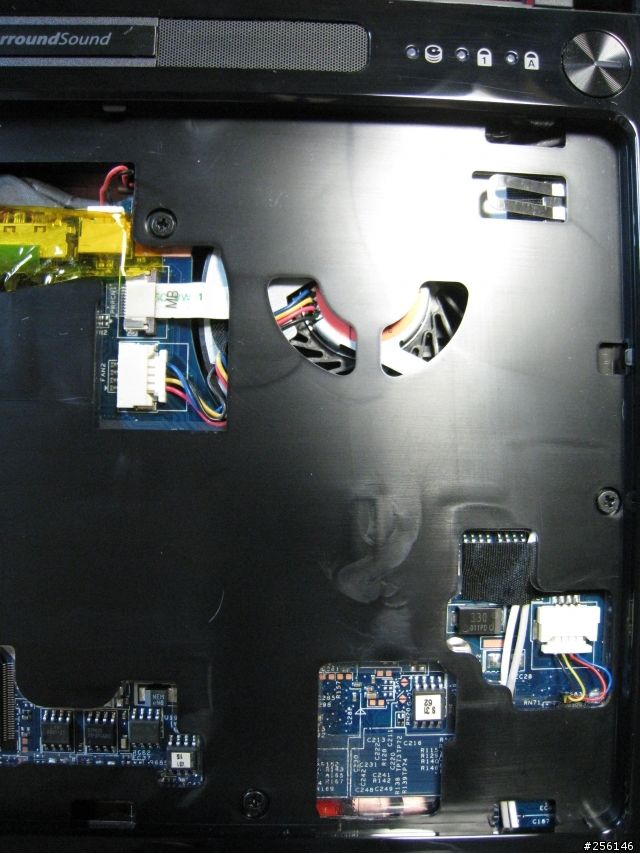

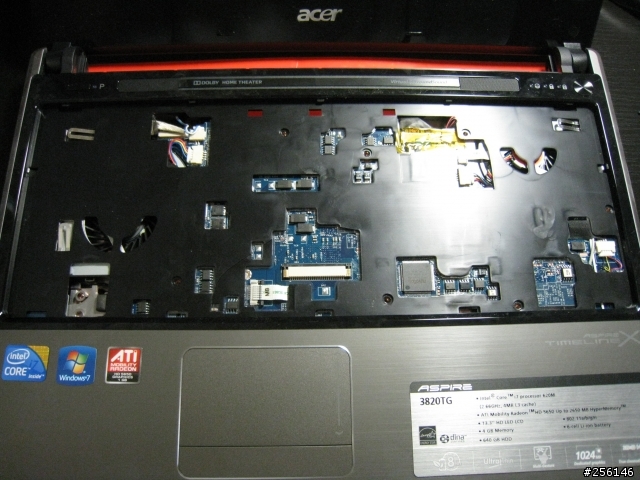

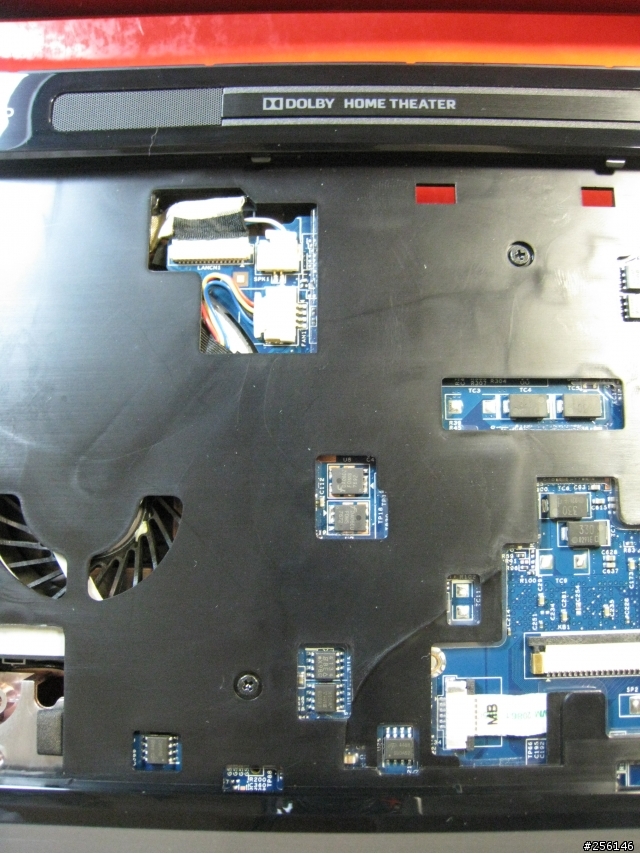

鍵盤卸除後正面全貌，看到兩個風扇，由此可知3820TG是雙散熱結構

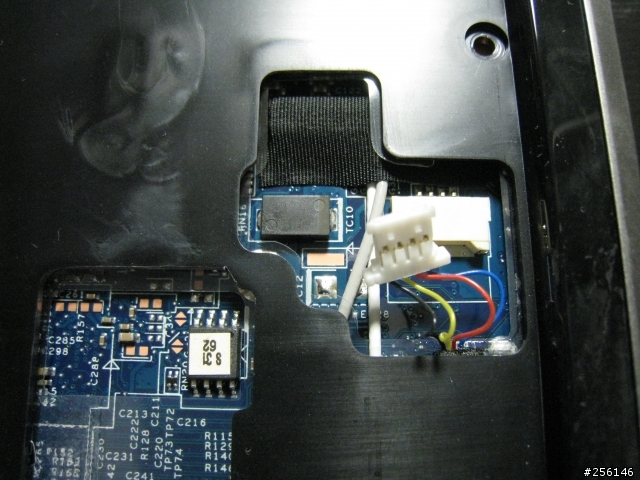

12. 拆除右下角麥可風電源線

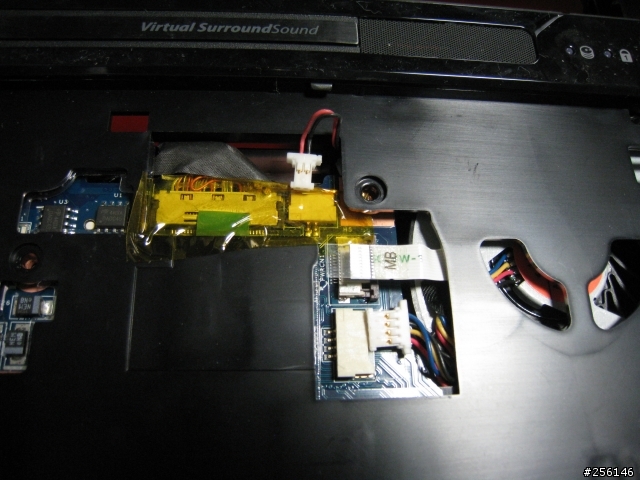

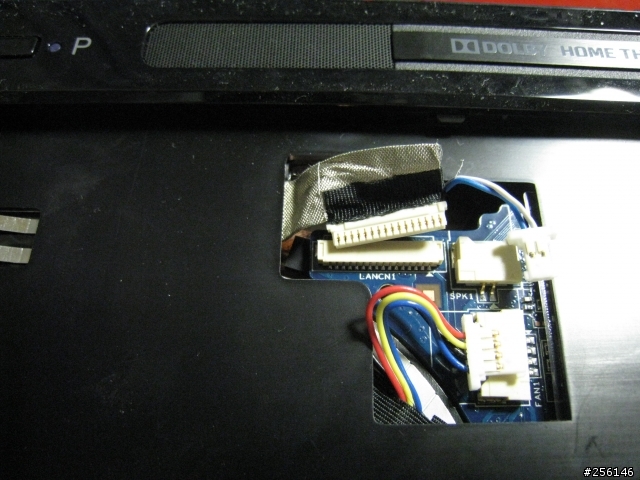

13. 拆除左上角部分( 由上而下依序為 LAN排線，左喇叭電源，風扇電源)


14. 拆除右上角部分( 由上而下依序為 右喇叭電源，排線，風扇電源)


15. 這樣就可以拆除鍵盤上蓋了，拆的時候不是很好拆，稍微小心一點

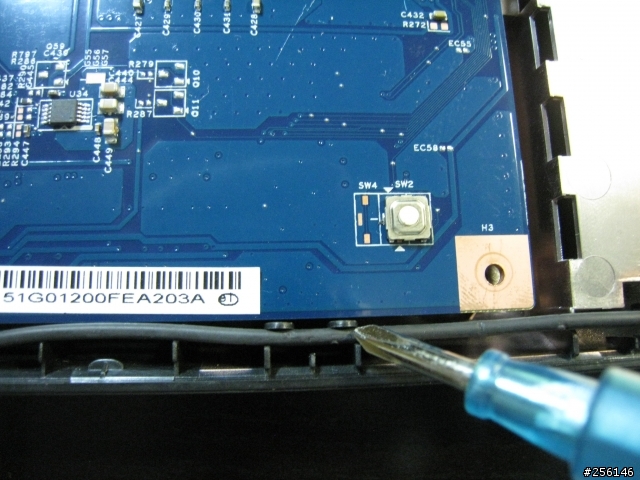

電池槽附近有三個上蓋卡榫，拿個東西樣下壓就可以了

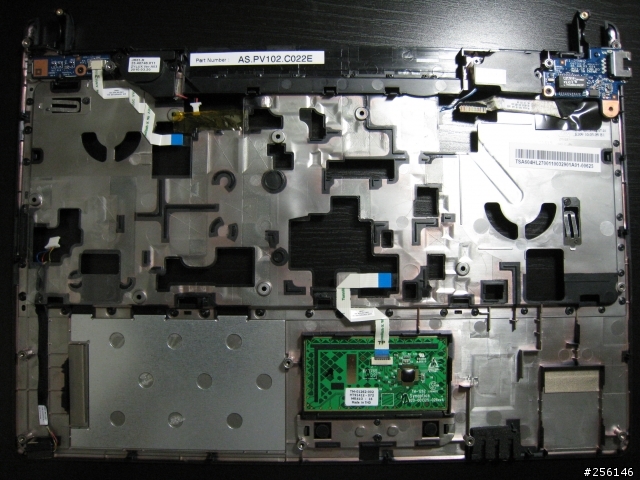

鍵盤上蓋的背面，這邊不難看出跟4820結構有點不同

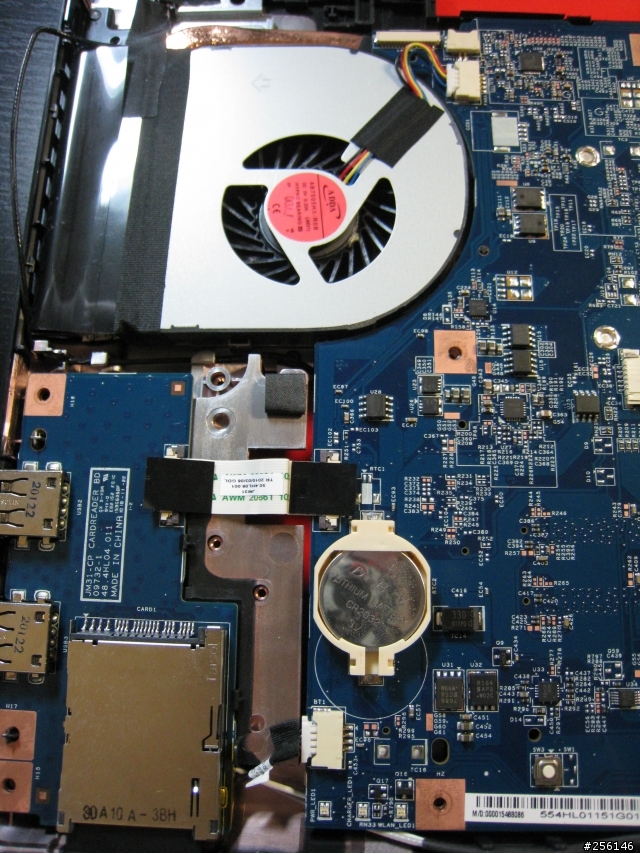

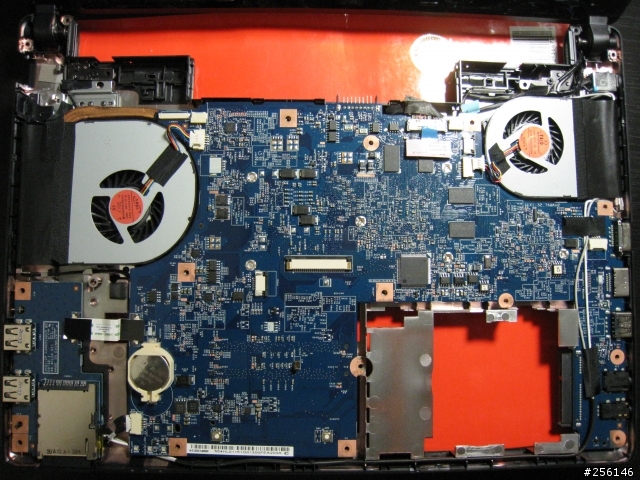

16. 把上蓋扒光後，主機板現身
請注意：基本上因為鍵盤上蓋的螺絲都移除後，這邊就沒有任何螺絲需要拆卸，所以主機板和下蓋算是分離的狀態

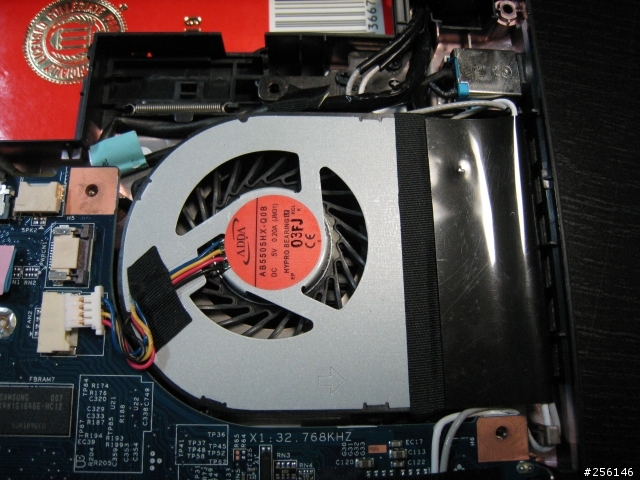

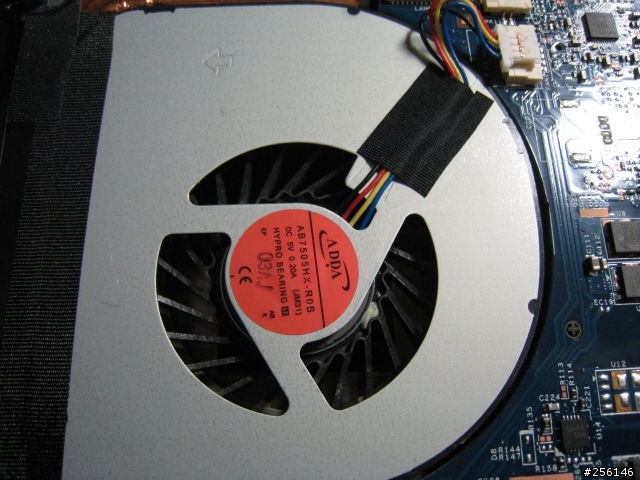

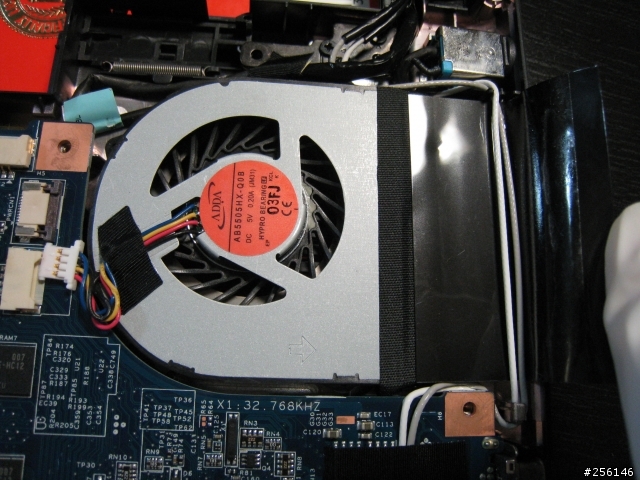

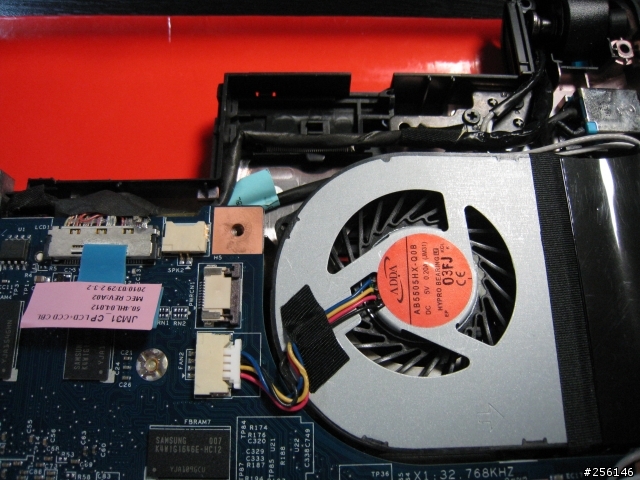

左邊的風扇 (ADDA代工)


右邊的風扇

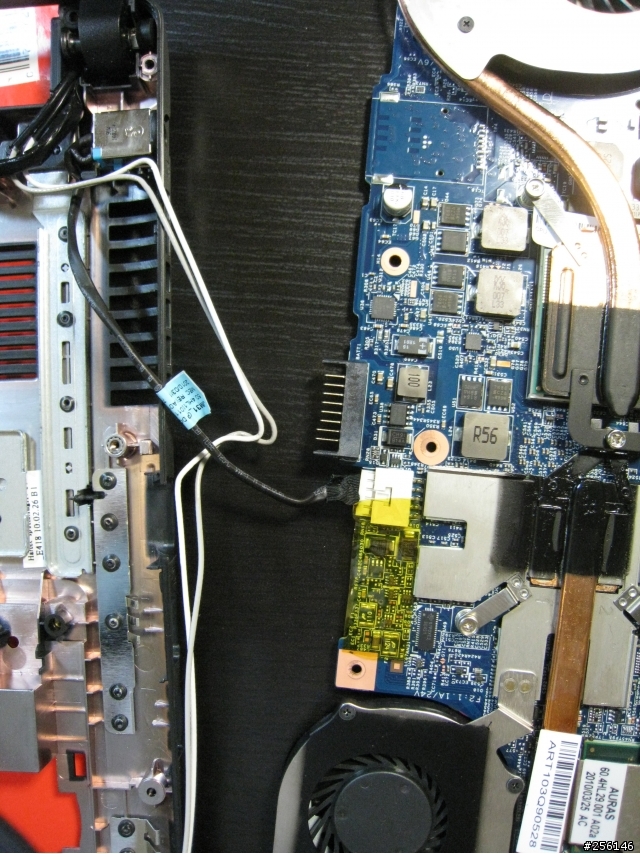

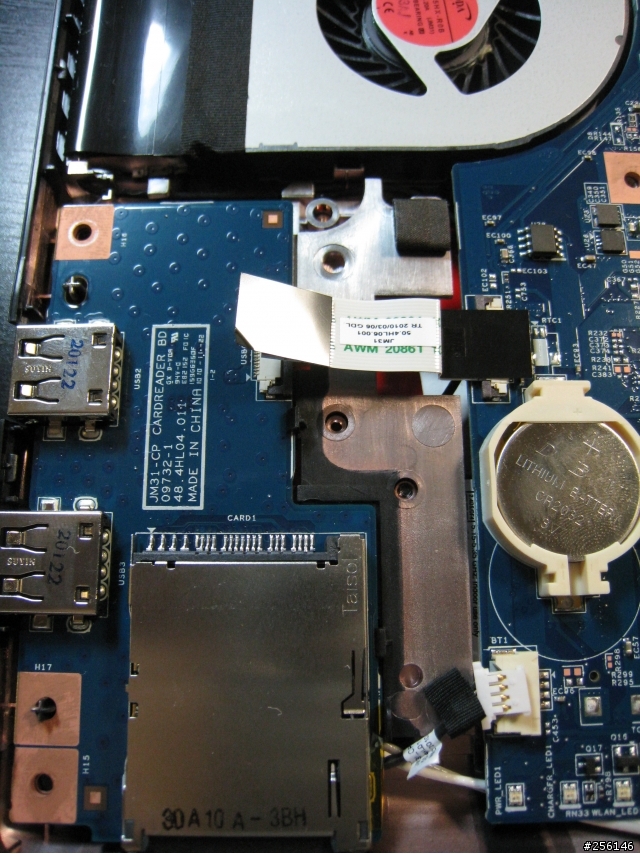

17. 拆除左邊usb排線及藍芽模組電源線

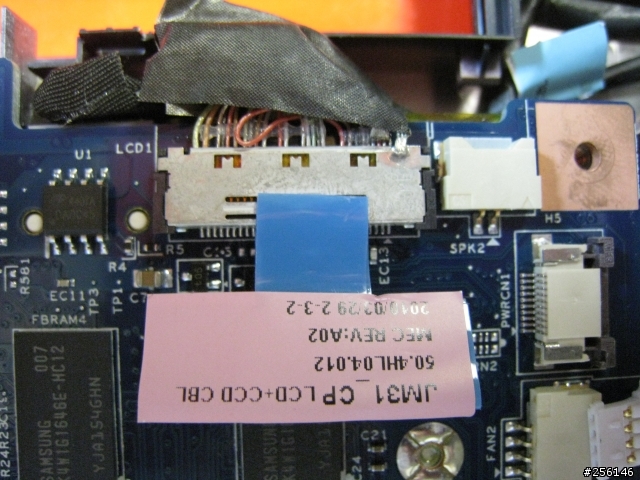

18. LCD排線也請小心翼翼的拆下來

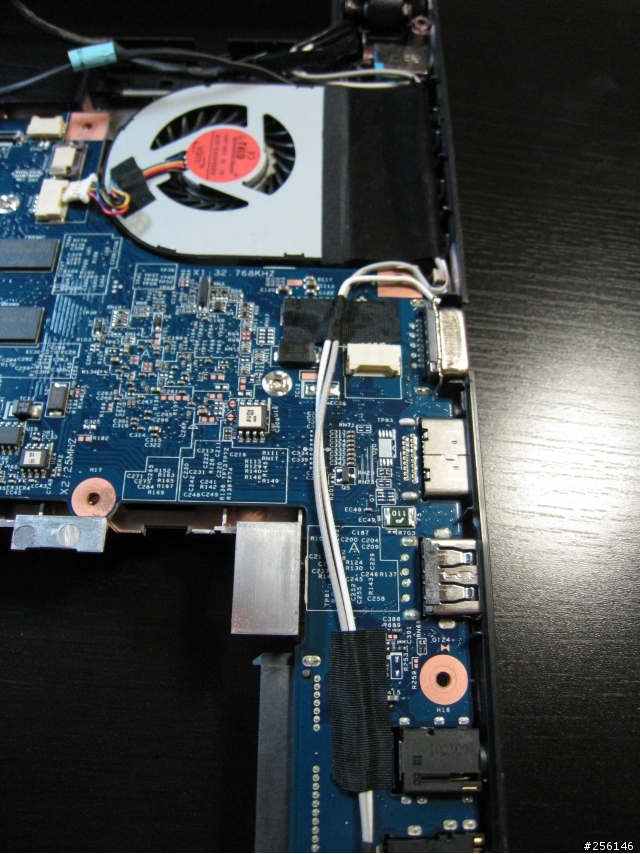

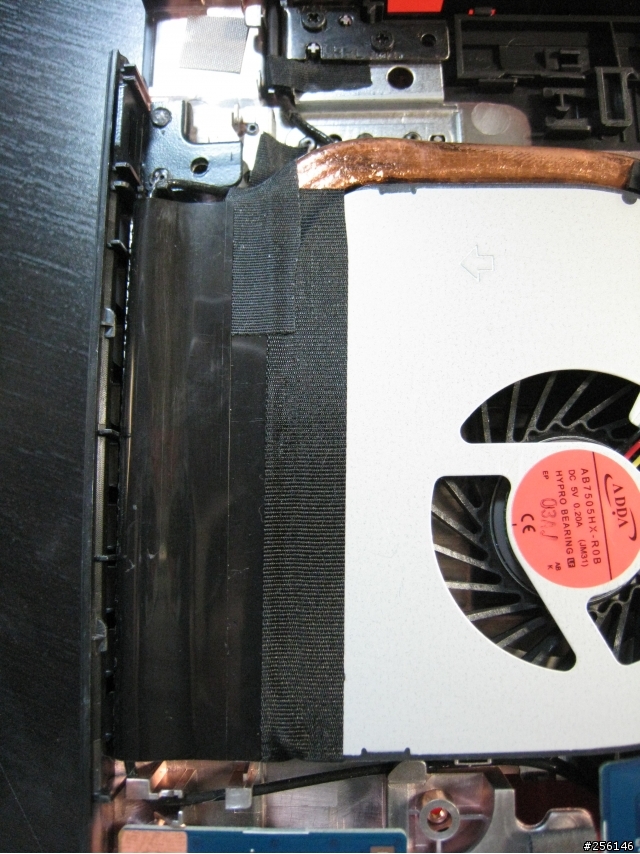

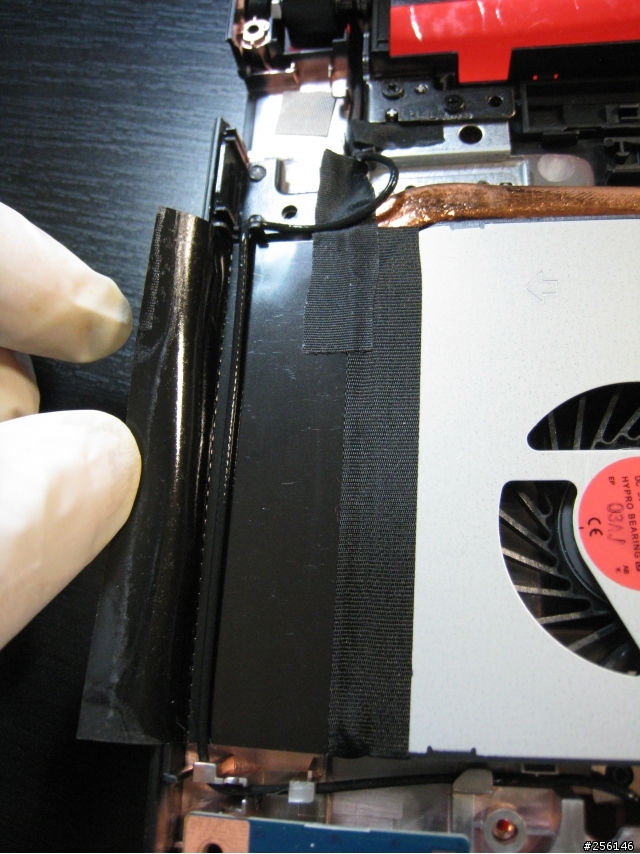

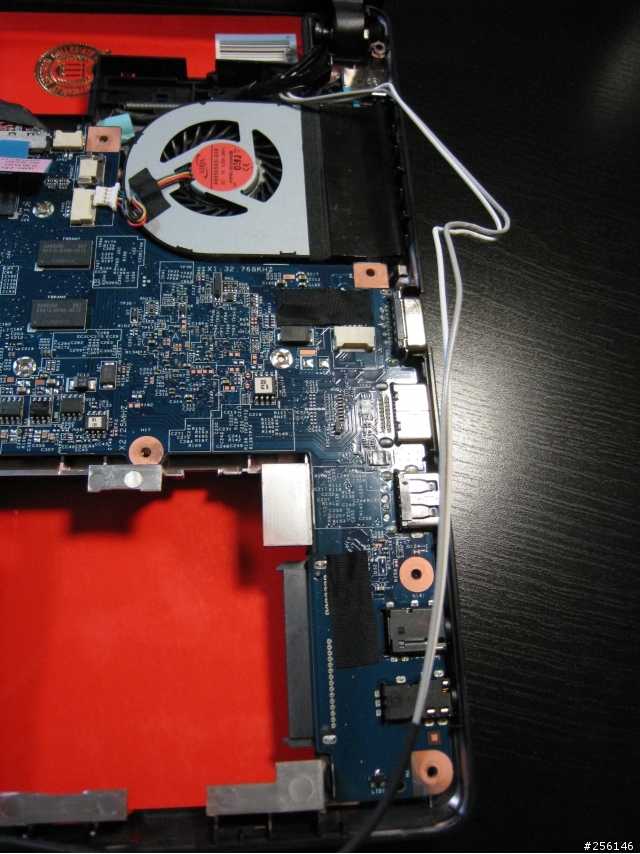

19. 右邊無線天線被風扇上方的膠帶反折黏起來，所以必須將一邊的膠帶撕開


順勢往下移除天線膠帶

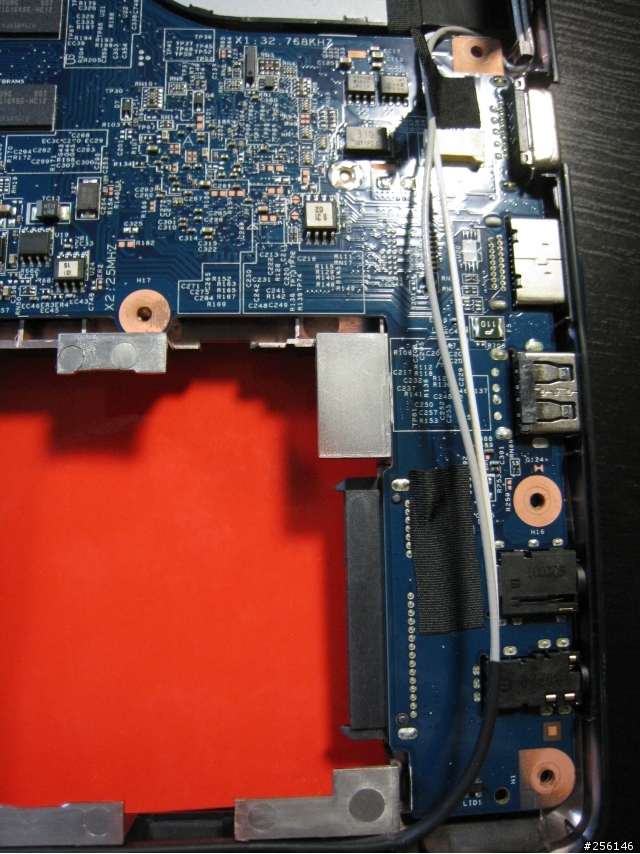

全部移除的樣子


20. 左邊也有一根無線天線以相同的方式被左風扇所包覆

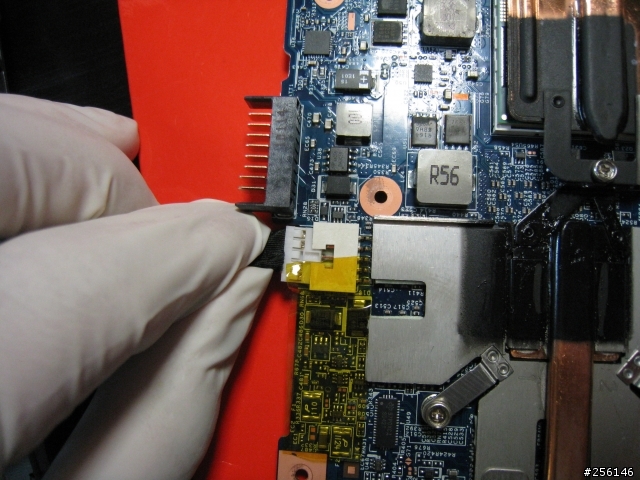

21. 接著就可以將主機板和下蓋分離，主機板翻過來後，這裡還有一條線才能拆到

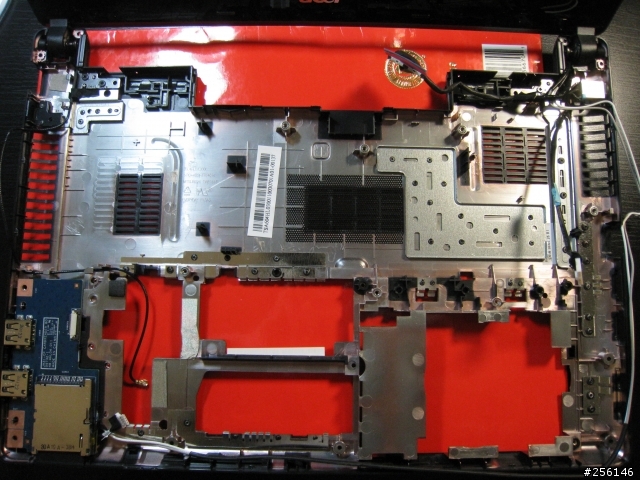

22. 整個主機板移除後的下蓋

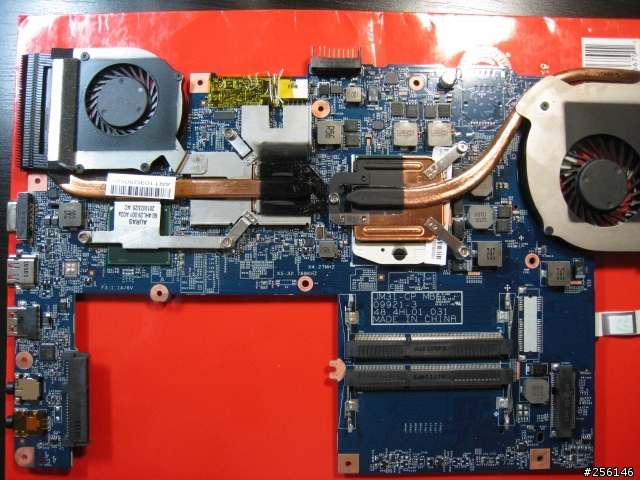

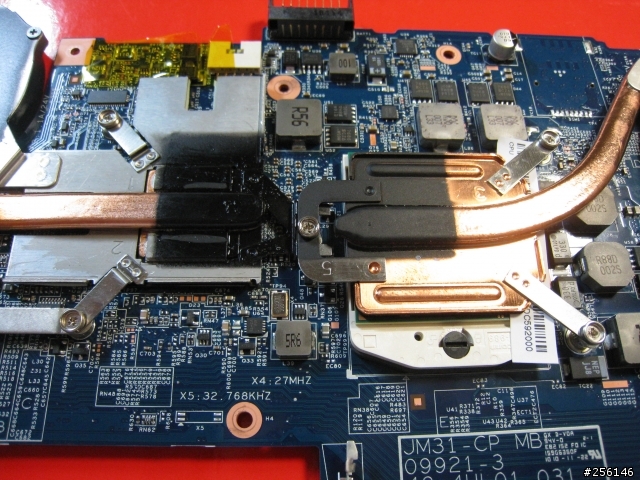

23. 終於拆到剩下主機板和風扇模組

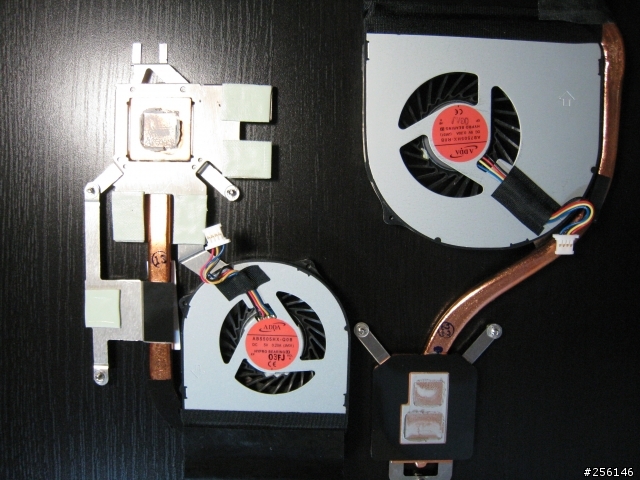

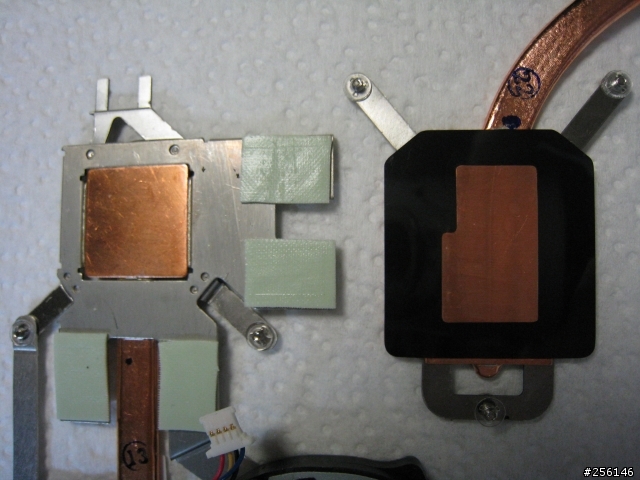

24. 將兩個風扇模組拆卸


再用酒精把風扇上的散熱膏移除


25. 利用酒精依序將CPU及顯示晶片上的散熱膏也擦掉

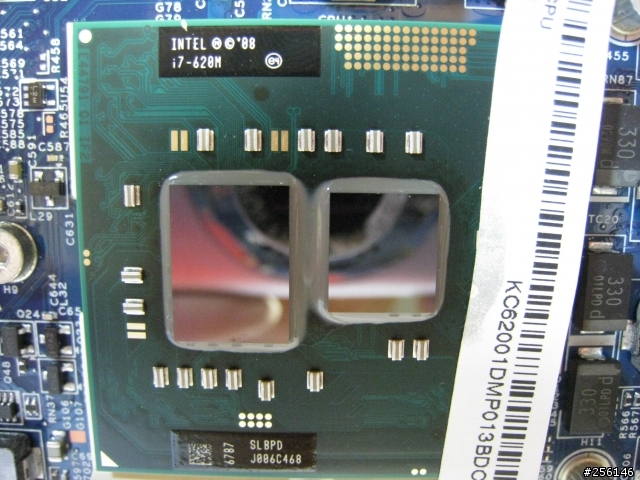

CPU i7-620M，這顆真的價格不斐

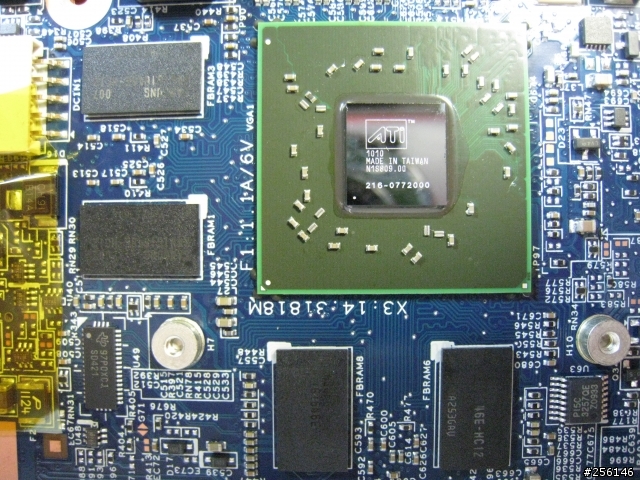

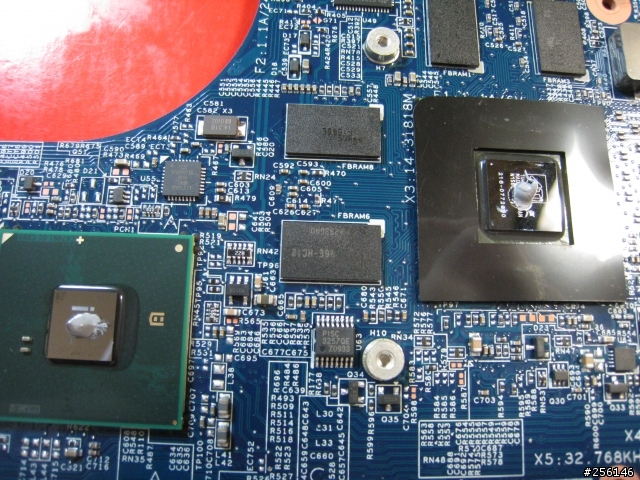

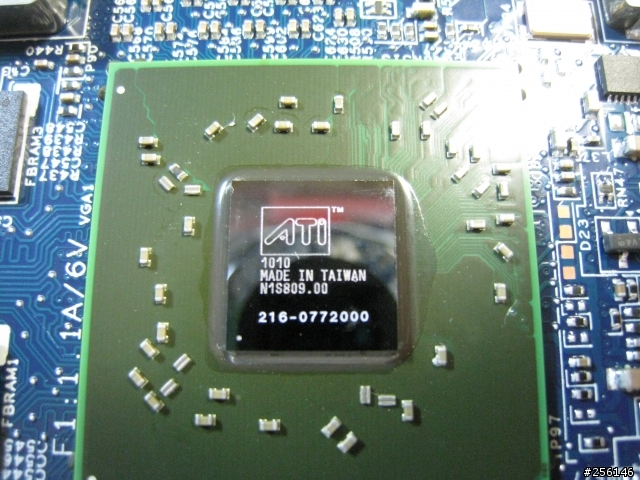

ATI 5650 晶片


ATI 5650以及 1G Samsung 的 RAM

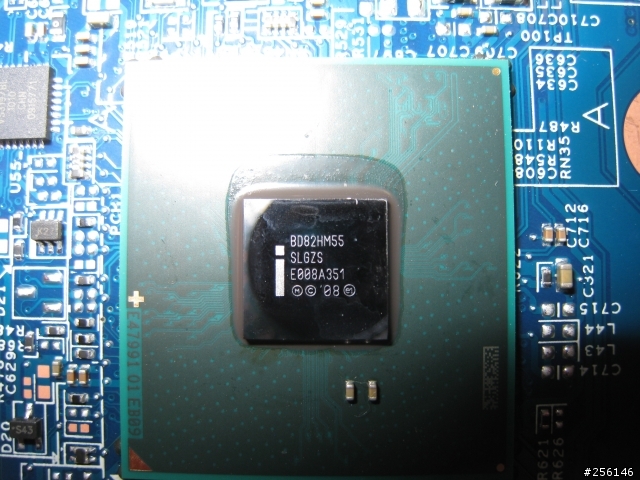

Intel HM55 晶片組

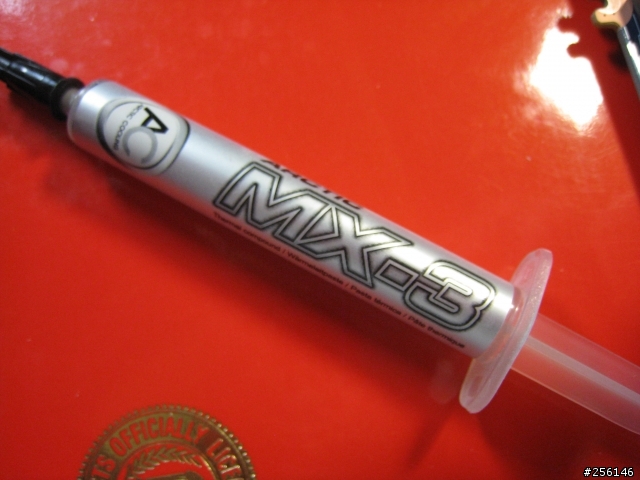

26. 這次散熱膏的主角MX-3


大的面積用十字法塗抹


小的面積用米粒法


27. 再將風扇分別蓋起來鎖緊



********************************************************************
到此基本上以完成了更換散熱膏的動作，接下來就是把電腦組合起來，當除你怎麼拆就怎麼的把它組回去
所以有些地方我就沒有拍照，就小細節方面再次強調即可
28. 把剛剛最後一條電源線（LCD?）插上，反轉主機板，將主機板裝回電腦下蓋


29. 先回復天線的分佈，將線重新整理好

順適將天線壓回溝槽裡


30. LCD 排線及右風扇電源線插回去


31. 同樣的把usb排線及無線電源裝上


32. 左喇叭部份整理好無線天線分佈


33. 將鍵盤上蓋裝回，麥克風電源，USB排線，右風扇，右喇叭電源組回去


34. 左邊部份左風扇，左喇叭電源，LAN排線，TouchPad 排線分別裝回


35. 接著將鍵盤組回，翻到背面，下蓋螺絲裝回去(不附圖了)，無線裝回去


36. Ram 安裝上去

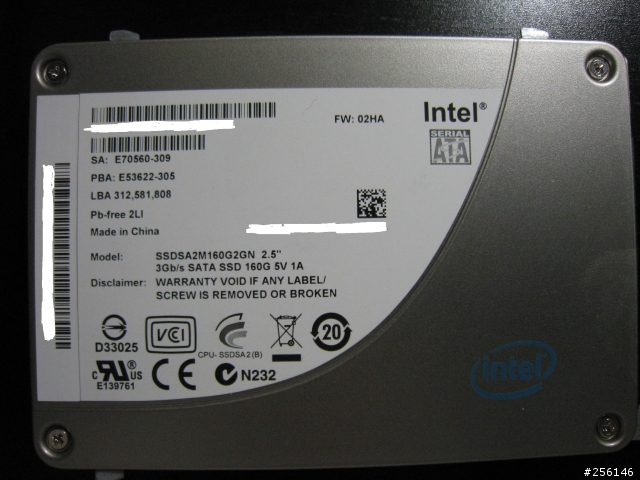

37. 上Intel 160 SSD，這顆在美國的Ebay標到，折合台幣11,000左右，我覺得還蠻划算的

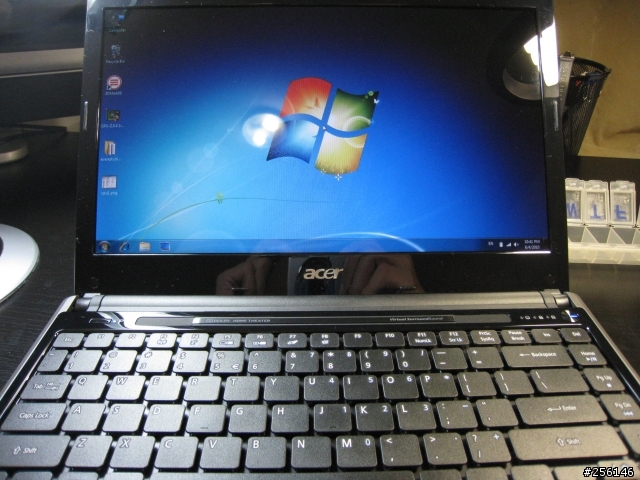

38. 裝上背板，保固貼紙貼回去，重新開幾～～～Voila...Windows 健康頭好壯壯


**********************************************************
在01潛水許久，第一次發文，還請包涵。
會發文原因是這幾年一直在尋找輕薄高效能的筆電，前兩款都是IBM X系列
難得看到這款可以批配Sony Z117 (說實話，我真的不知道在貴啥)，價格又在合理可接受的範圍內
就敗入一台，開箱的照片大家看膩了，想說乾脆發一個拆機的文章跟大家分享
目前正快樂使用中
