[分享]手太賤脫光光又一篇之acer TM4102

上禮拜朋友拿它的NB請我幫他整理一下
看看沒什麼大問題~只需優化一下外加更新驅動程式而已
想想難得又一台NB到我手上~沒好好玩玩它實在不過癮
在徵求主人同意後就開始著手脫光光計畫

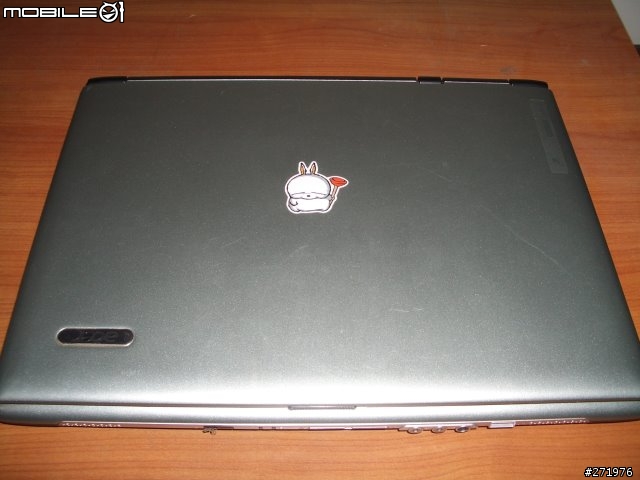

沒什麼的外觀外加沒什麼的賤兔貼紙(我也不知道他為什麼要貼這貼紙)


這台NB不算新NB~外加之前有大大分享過這台NB了~所以外觀我不多做介紹~直接下手就對了
由於一面研究一面拆~所以流程是事後整理的~導致有些圖感覺不連貫

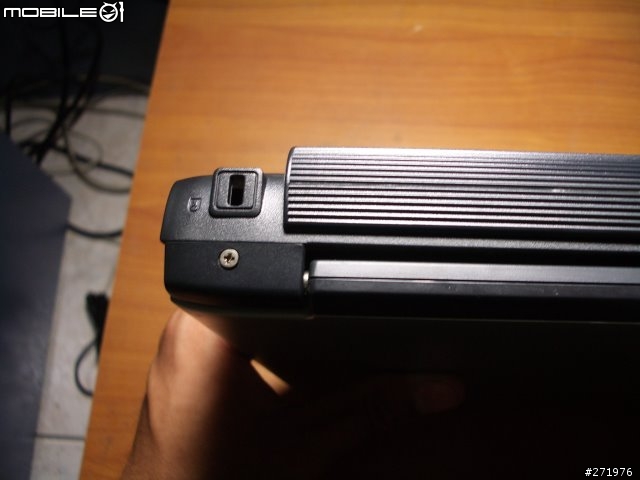

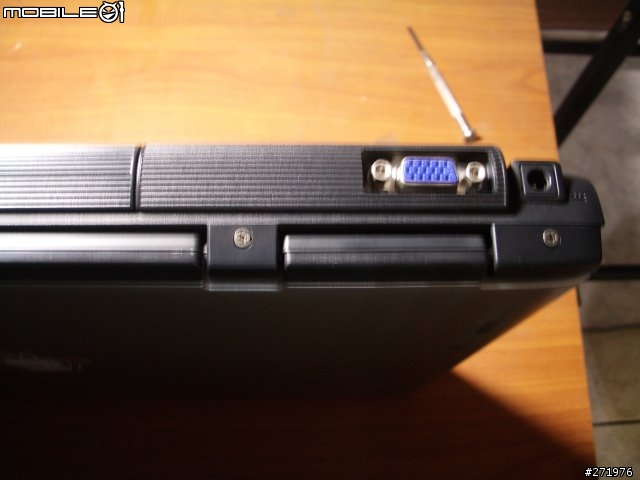

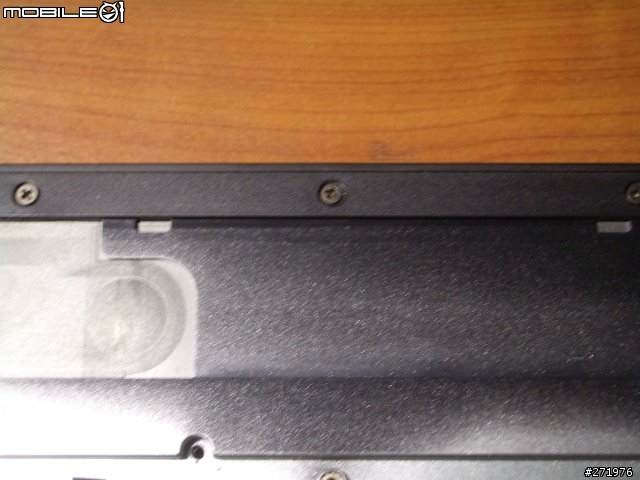

先拆下NB後方螢幕下的這三顆螺絲

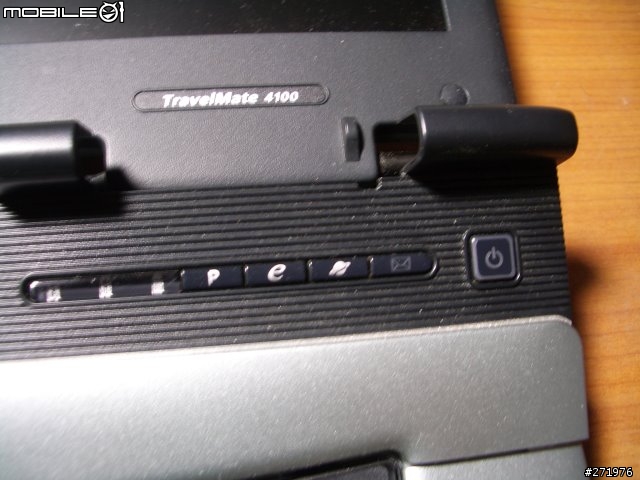

鍵盤上方的飾板就可以輕鬆取下了

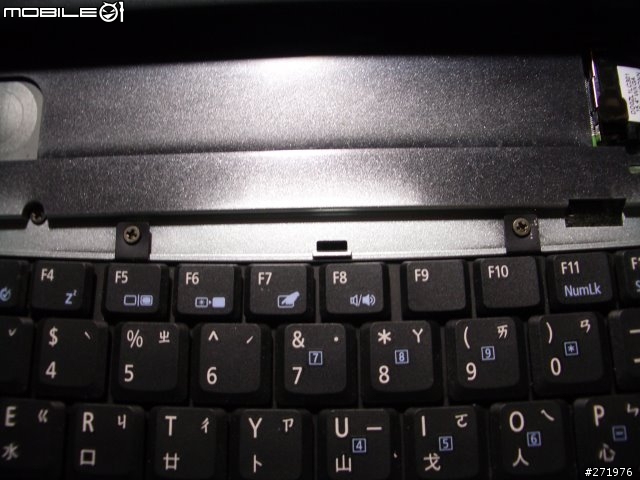

再拆下這兩顆固定鍵盤的螺絲

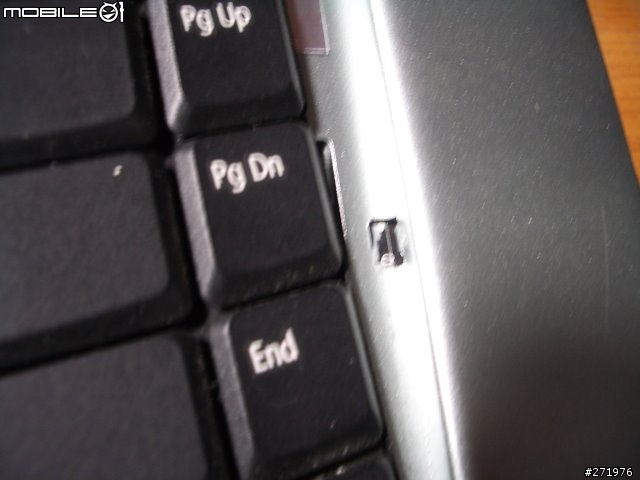

鍵盤拿下來的時候注意一下兩側有卡榫~需暴力拆解

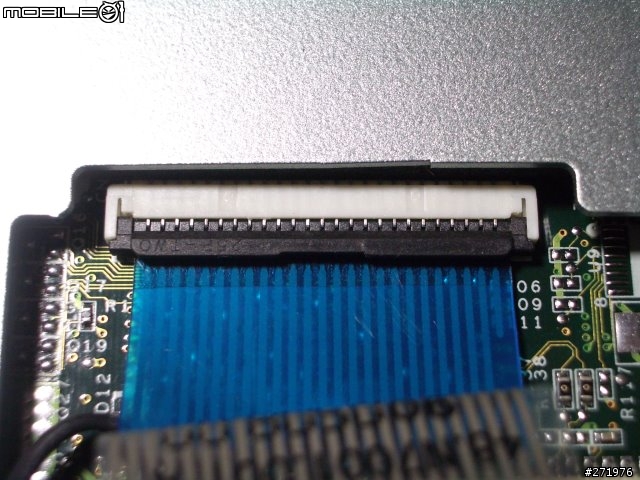

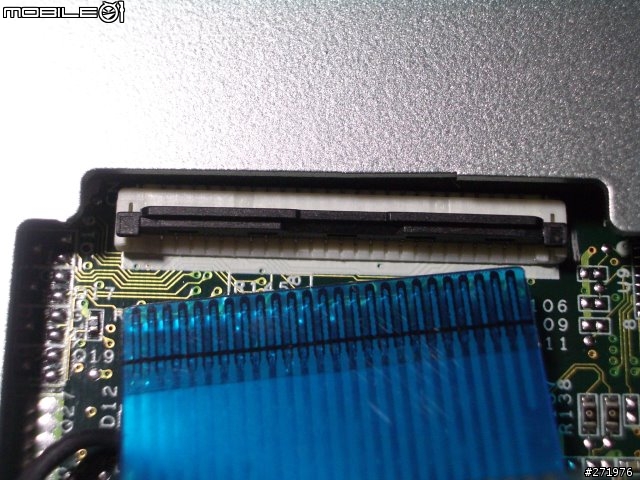

拆下鍵盤排線

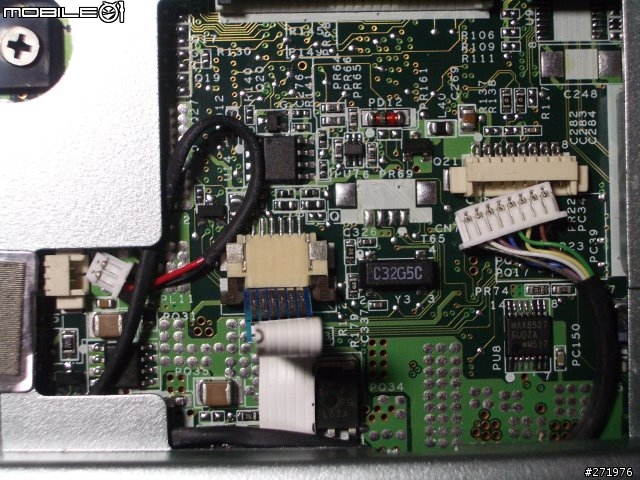

先把這些排線拆掉~左至右依序為~麥克風~觸控板~藍芽(只是線而已~這台沒模組)


再拆這顆螺絲~光碟機才能抽出來

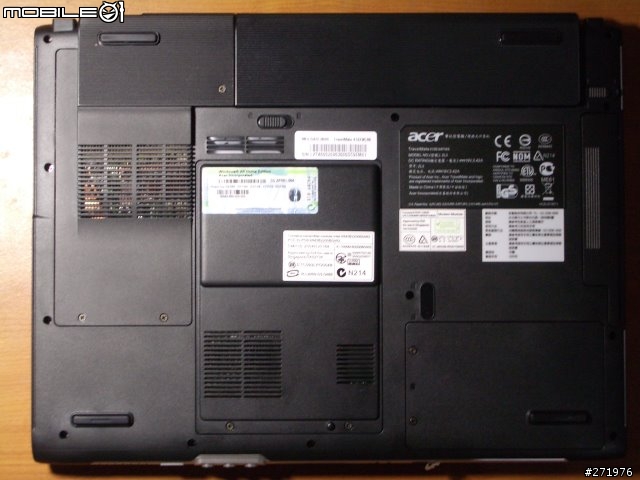

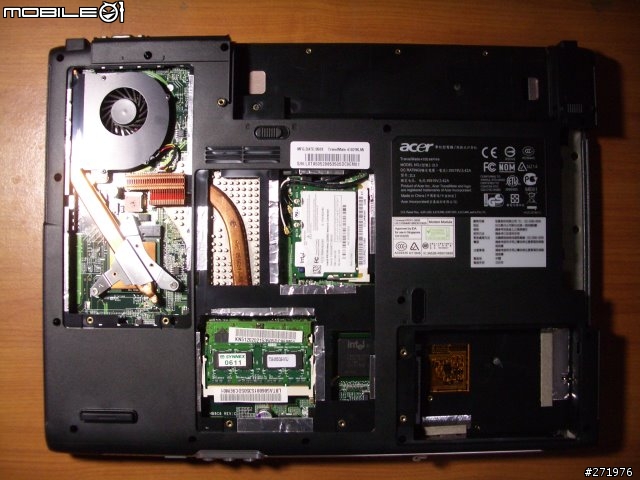

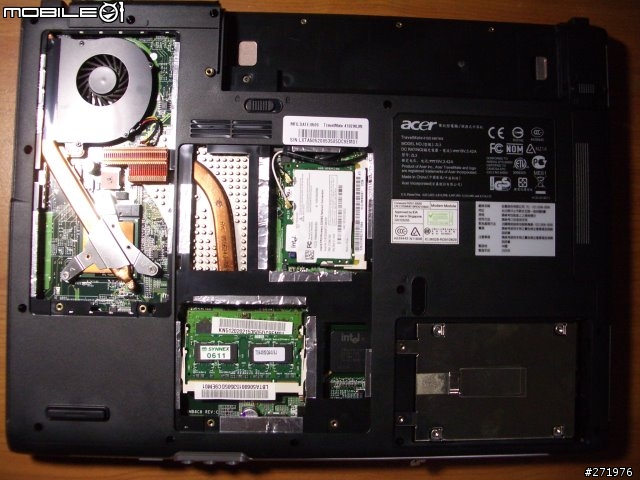

接著翻到背面~把所有蓋子打開



把無線網路卡的天線拆掉

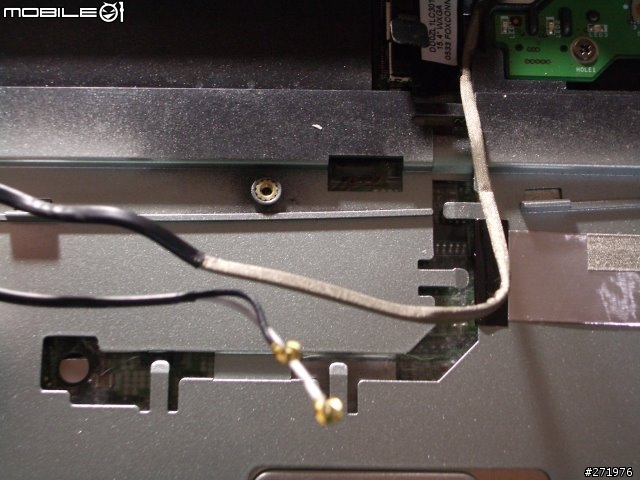

再翻回鍵盤這面把天線抽出來

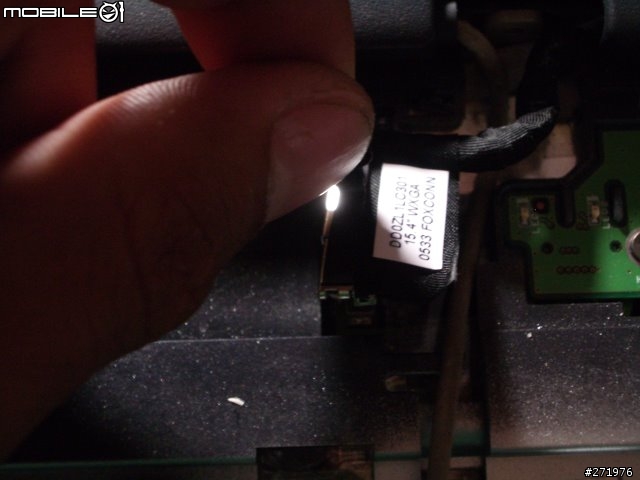

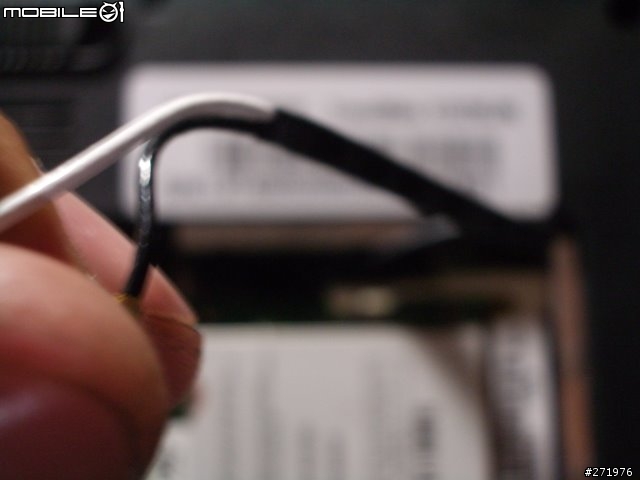

拉開LCD的高壓線


再來應該是把LCD面板轉軸兩側的各兩顆螺絲拆掉~可是我忘了拍

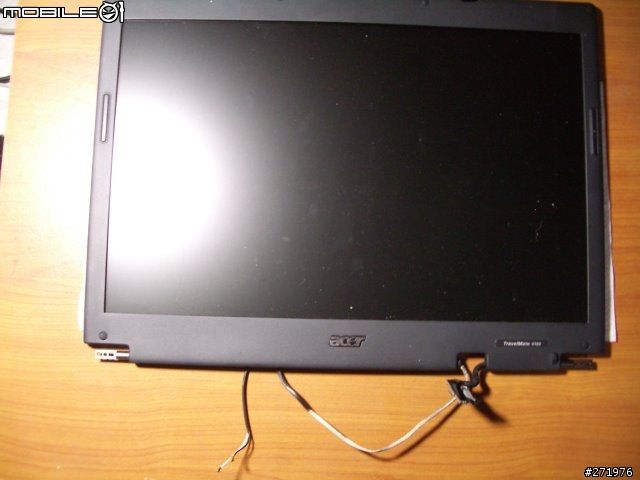

我直接秀拆下來的樣子

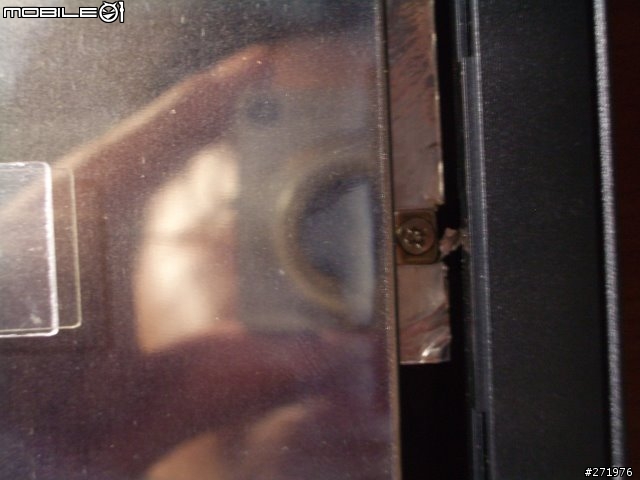

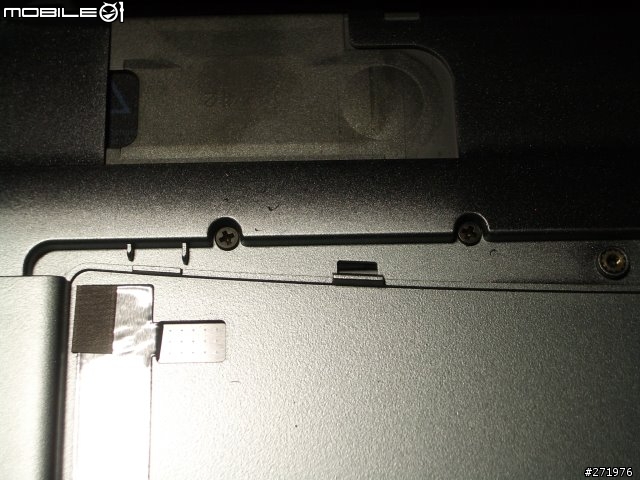

拆掉螢幕正下方藏著的三顆螺絲


拆掉位在鍵盤左上方的兩顆螺絲

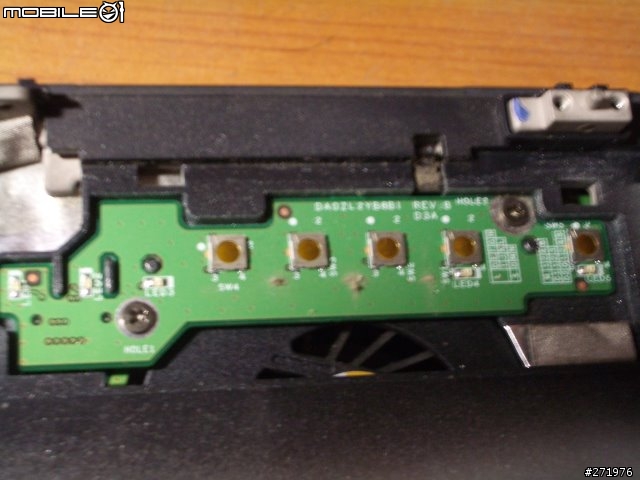

拆掉電源鈕的這塊按鈕模組

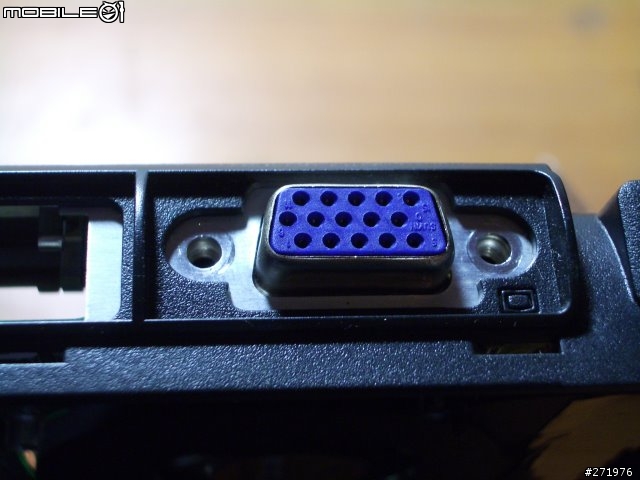

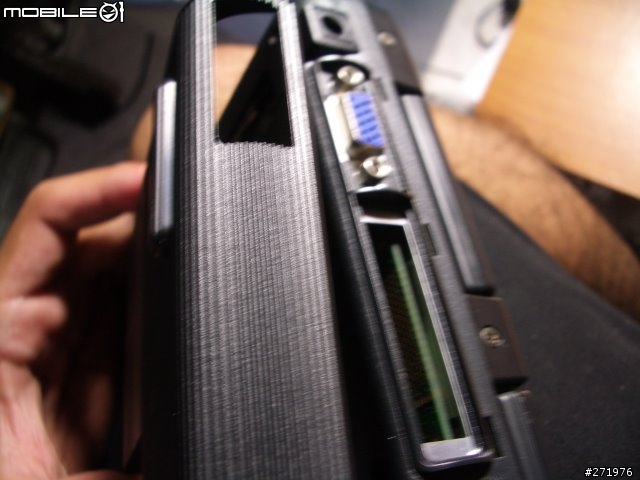

再來把外接螢幕的D15兩旁的螺帽拆掉

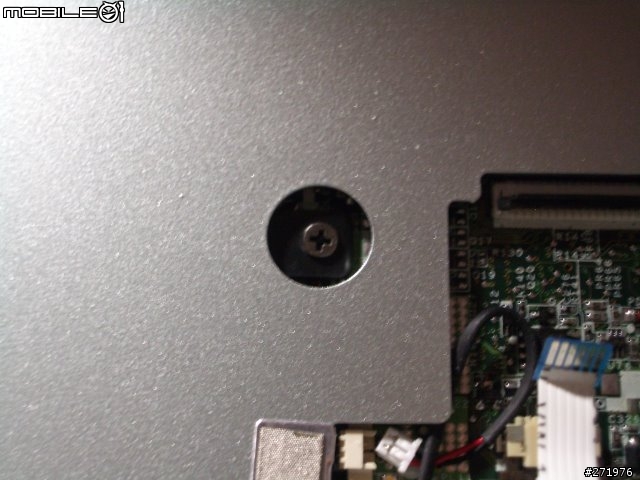

接下來把NB翻過來~先拆硬碟旁邊的這顆螺絲

接著硬碟往後一拉就可以拔起來了~我忘了拍

緊接著把背面看得到的螺絲全部拆光光

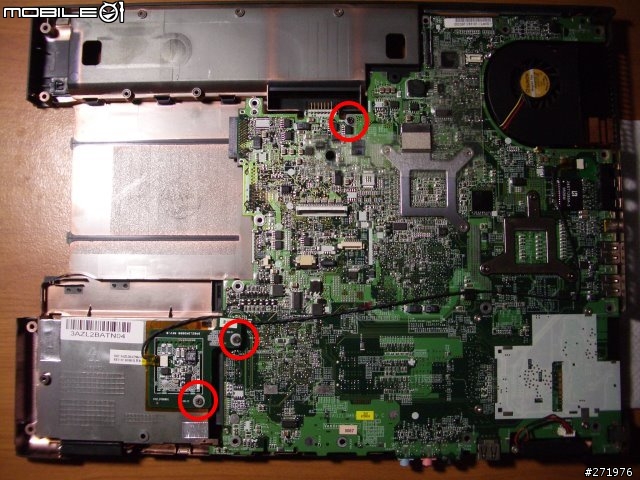

拆光之後就可以把C板拆下啦~接著拆主機板上的這三顆螺絲


拿掉主機版的底板~可以發現有很多的鋁箔做防磁

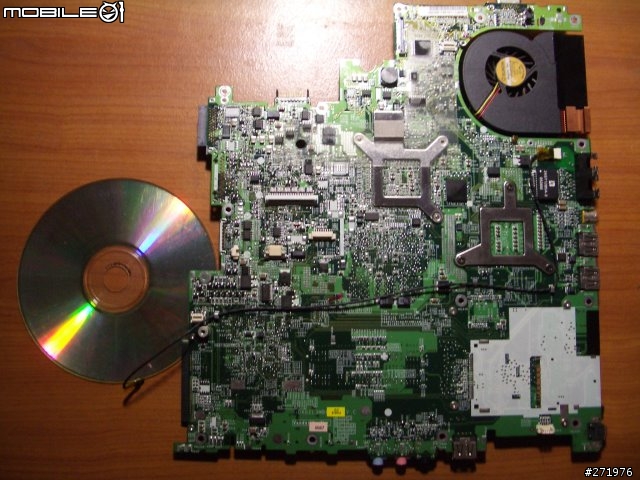

15吋NB的主機板就是不一樣~那麼大一張


另外一面~也是塞的滿滿的

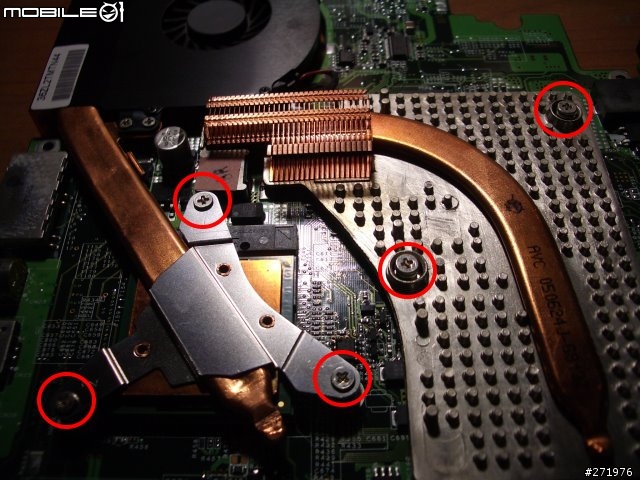

把這五顆螺絲拆掉就可以把兩套散熱器分離了

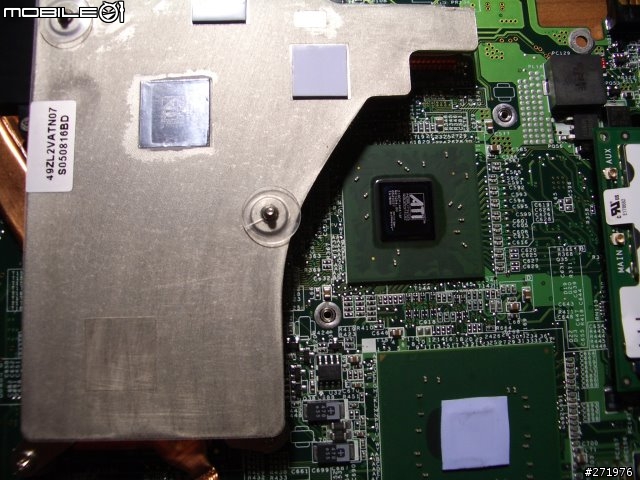

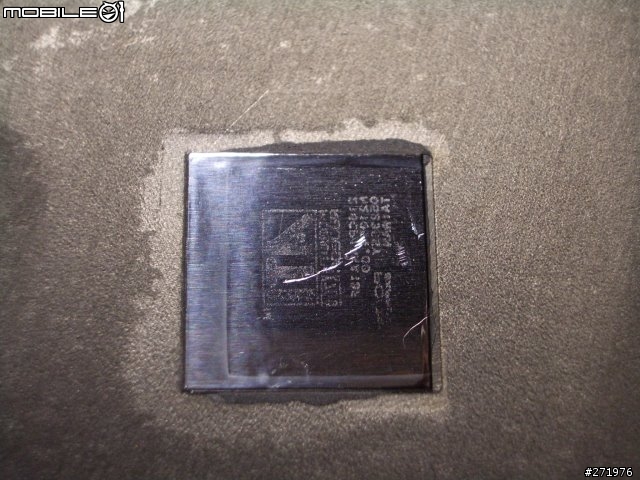

顯示晶片出現囉~又發現沒塗散熱膏


由於沒塗散熱膏~所以晶片上的字樣被反印到鋁箔上

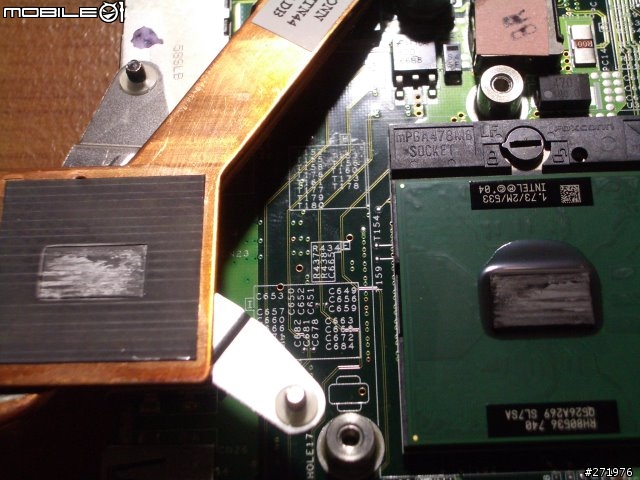

CPU這邊勒~比較好一點~至少還有石墨材質導熱

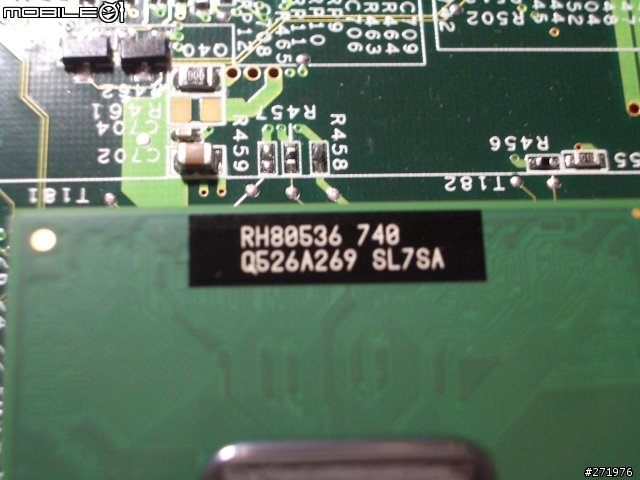

驗明正身1~跟我的小狗機一樣都是740的CPU~只是我的不能升級

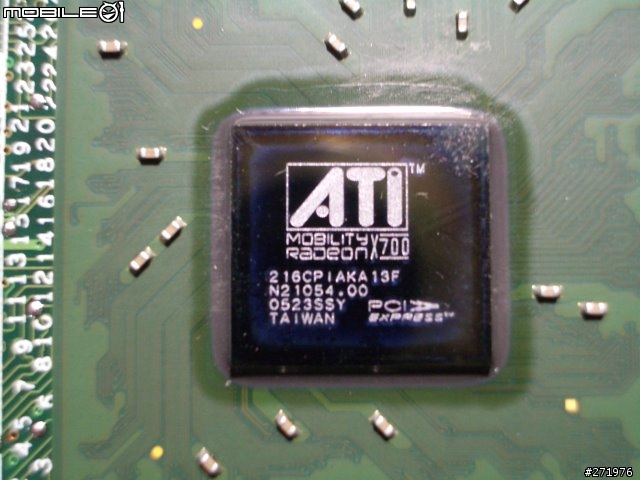

驗明正身2~ATIX700

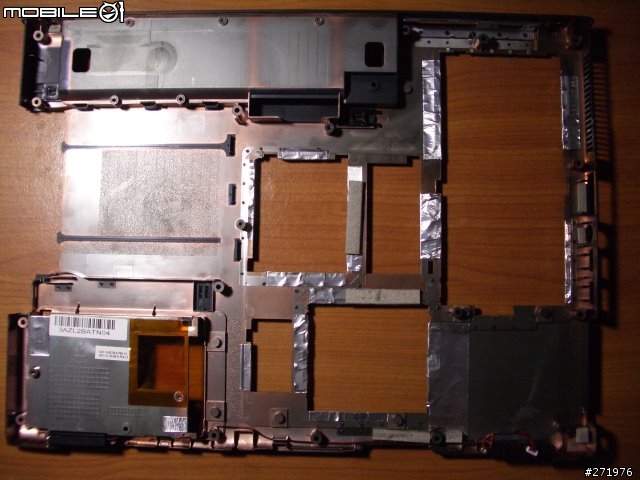

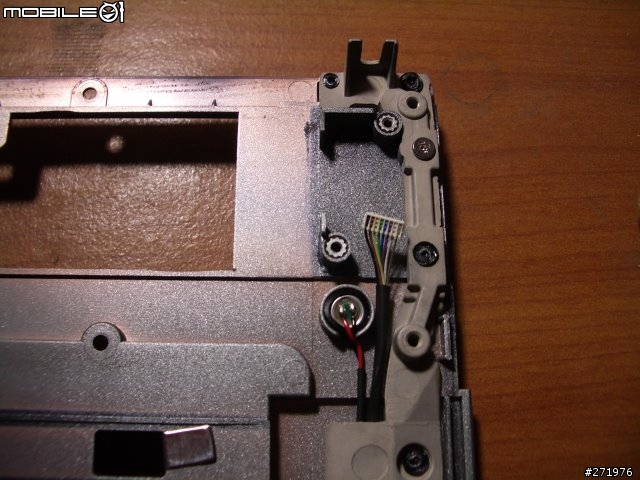

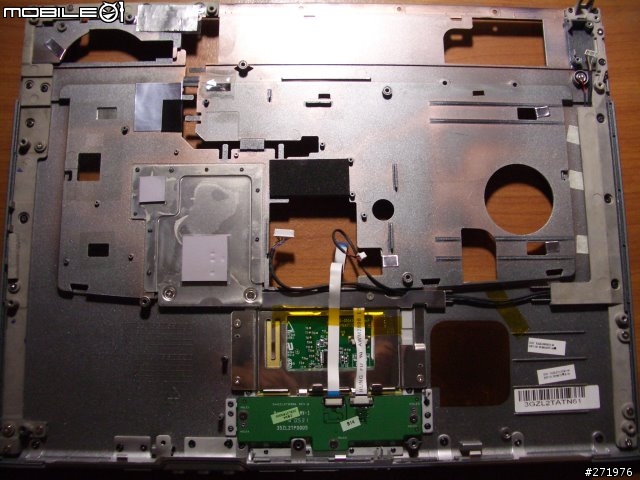

這是剛剛拆下來的C板~仔細看一下右上角


這就是剛剛我說的有線沒模組的藍芽模組安裝位置

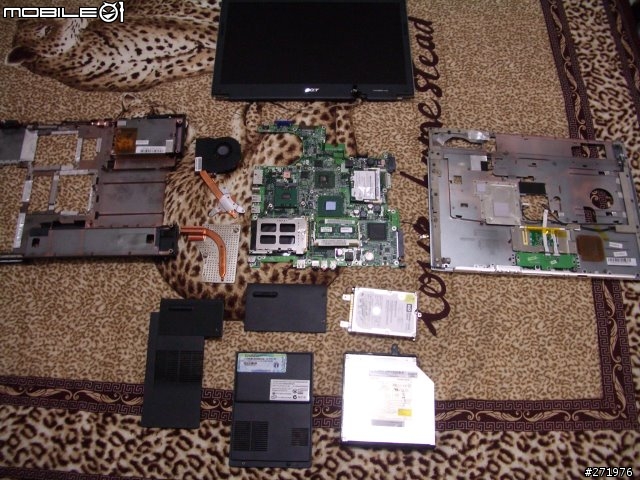

15吋NB真的太大了~我沒那麼大的桌子擺所有東西~所以只好用床當底囉

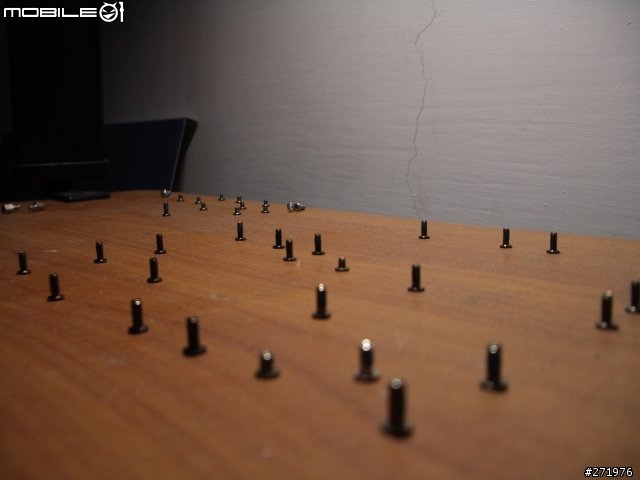

超級多的螺絲一覽



好啦~看完這堆圖大家有沒有消化不了啊
接下來我來講些我對這台巡航艦(比航空母艦小)的感覺吧

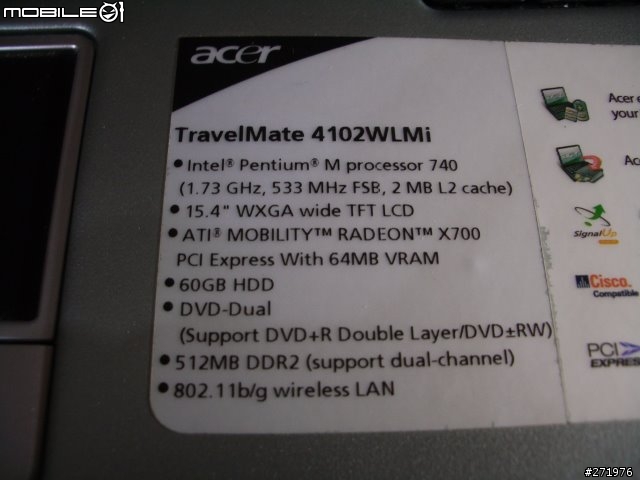

這是他的規格~除了硬碟小了點~其他都算優的了
只是為什麼不是配MCE作業系統實在可惜


拆的時候發現這個地方~應該原本有設計硬碟蓋的快速鎖扣吧~但是實用性不高所以沒用


在來是CPU散熱器蓋打開後發現有個空槽~應該是接擴充埠的接孔才對~可是acer把它閹掉了

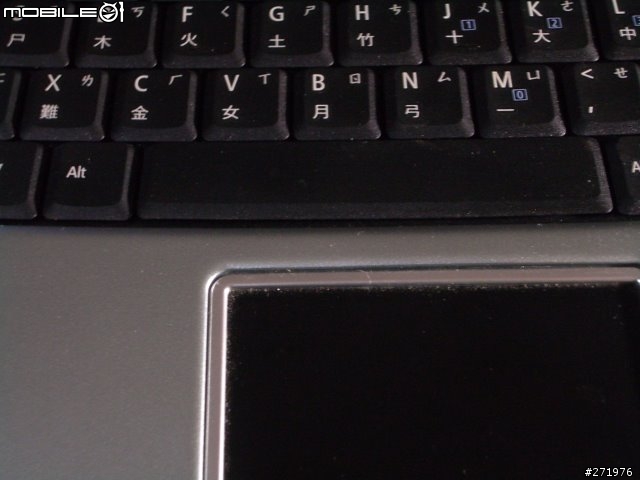

最後是他的觸控板位置~這實在不像大廠設計出來的東西
很多人都知道觸控板應該要設計在空白鍵的正下方
可是他卻是為了美觀設計在整台NB正中間
或許右撇子居多~一面打字一面用觸控板偏右一點沒差吧




這篇文章其實已經準備好很久了
一直沒PO上來實在是因為01的圖片上傳好像有問題
我沒辦法整批上傳~最後逼不得已只好一張一張上傳~希望01可以想辦法解決
這是我拆的第三台NB了~第二台的ASUS M2400E沒拍照所以沒辦法分享
我發現acer的NB真的很好拆~過程中沒發現什麼難處~希望acer可以一直堅持下去
不過15吋的居然比我的小狗機難拆很多倒是真的
再來就是散熱膏部份
拆過兩台acer NB都沒塗散熱膏
雖然不會導致熱當(至少使用中沒發生過)
但是像我這種龜毛的人還是塗了點散熱膏上去得以安心
板上各位大大可以發表一下有哪家的NB散熱膏很講究的嗎??
