拆解更換TravelMate C100 LCD

話說前陣子轉手到一台哈了粉久的Tablet PC
雖然拿到時LCD是被壓裂到,但其他功能都沒問題
在搞到一片新的LCD後,便著手更換期待它能大復活!!
在拆解中順手拍了照片
PO個流程給各位大大看

開始拆解更換嘍!

尚未拆解前的開機照片,LCD壓壞損毀模樣.....一片白晰

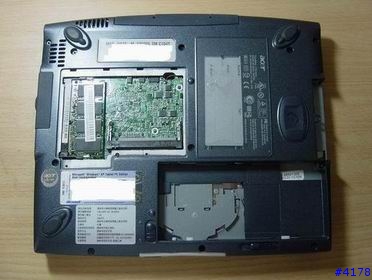

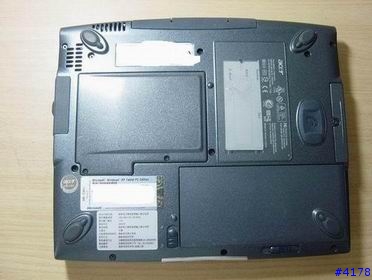

開始拆解螺絲前看看底座

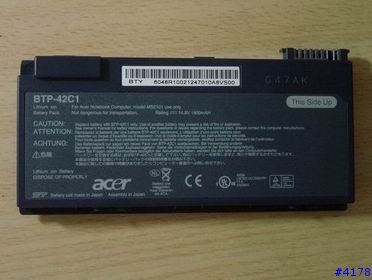

先把電源供應拆除、電池移開避免拆到一半時「放煙火秀」

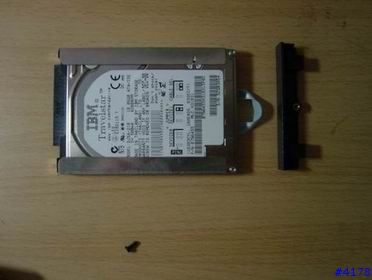

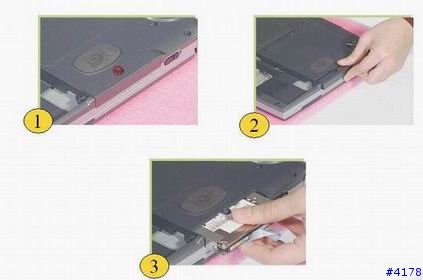

移除硬碟




拆除紅色圈圈內的三顆螺絲,方便待會移除鍵盤!

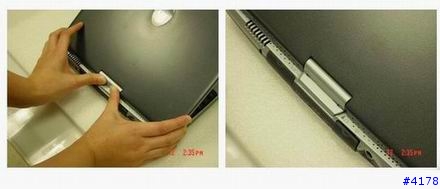

翻個身,拆除旋轉螢幕底座擋蓋




開啟螢幕,拆除旋轉螢幕另一擋蓋

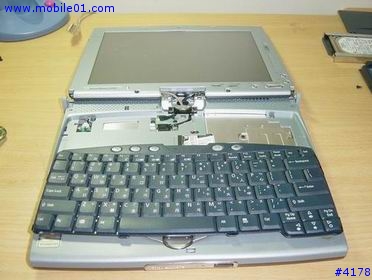

拆除鍵盤

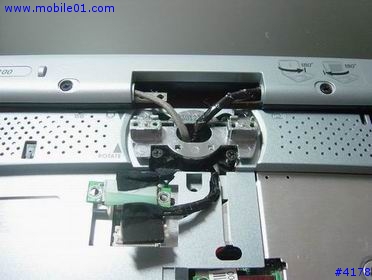

拆除旋轉底座螺絲,共八顆


拔除LCD 訊號、電源線

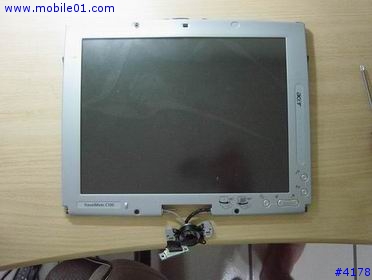

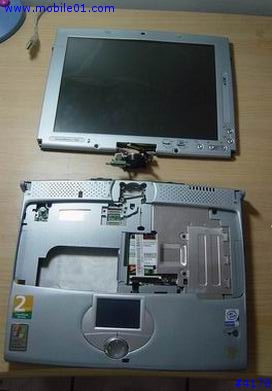

螢幕和機身分開


重點放在螢幕部分

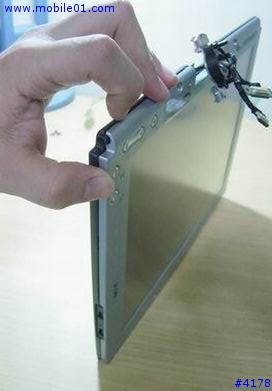

移除螢幕上藏在小白點(橡膠)下的螺絲後拆開螢幕上蓋
要花點力氣和技術,小心點不然會斷裂掉可不好玩了!

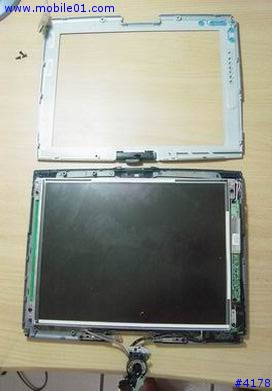

拆開螢幕上蓋

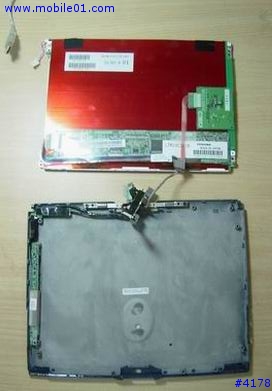

移除LCD附近螺絲後LCD和螢幕上蓋分開(小心訊號線!

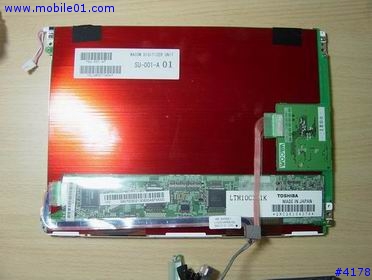

LCD和觸控版近照


移除LCD 和觸控感應板的訊號線


更換新的LCD


更換新的LCD後裝回螢幕上蓋


重新組回後開機測試
多麼的亮眼,恢復LCD的功能了!!



拆解心得:
由於之前拆修過好幾台NB,換了工作後就很少再碰觸拆NB
這次拆解中發現到螺絲終於統一規格了
想前以前的機種,我的媽啊.....3、4種size
每次在拆解時就像在當回到阿兵哥槍枝分解似的
每個總成都分開,深怕組裝回去時塞錯螺絲
就這樣搞了半天的時間更換LCD、測試、灌軟體
終於搞定了,終於有台Table PC可以玩了!

另外也參考了一些技術文件,畢竟太久沒幹這檔事了
深怕一步不小心,哈很久的機子就只能乾瞪眼了!

好樣的,我記得吉米丘大也有一台壓壞的C100,
應該請他跟您請教請教
用觀景窗看見幸福的瞬間~ 用相機紀錄幸福的瞬間
幹的好~

果然深藏不漏...

一定要大滿分喔~

silence wrote:
好樣的,我記得吉米丘大也有一台壓壞的C100,
應該請他跟您請教請教


阿這台就是之前在吉米手中形同廢物的C100,到了高手手上,馬上搖身一變,變成大內高手啦~...
【擇你所愛,愛你所選】,吉米丘上的海盜樂園,吉米丘上的部落格,吉米丘上的金銀島、VAG.TW
不知可不可以把圖直接貼到Mobile 01 來分享呢?因為我用HiaNet ADSL是了好幾次都看不到圖咧!感謝您的分享。
呵呵呵...^_^|||...

吉米丘 wrote:
幹的好~

果然深藏不漏...

一定要大滿分喔~


silence wrote:
好樣的,我記得吉米丘大也有一台壓壞的C100,
應該請他跟您請教請教


阿這台就是之前在吉米手中形同廢物的C100,到了高手手上,馬上搖身一變,變成大內高手啦~...


呵~被發現了!
這也要感謝吉米大肯割愛讓我哈到這台
也剛好我有這些資源可更換
感恩阿~

Rex1112 wrote:
不知可不可以把圖直接貼到Mobile 01 來分享呢?因為我用HiaNet ADSL是了好幾次都看不到圖咧!感謝您的分享。


好樣的~竟然還有這種功能!太佩服站長大大了,不必再傳到別的空間轉連結
感謝Rex1112大大提醒,thanks~
終於可以到「廬山真面目」了。

竟然可以這般的「起死回生」,厲害的很!
呵呵呵...^_^|||...
嘿嘿~今天又來補充一些嘍!
自從上星期換掉LCD後便開使把玩這台TM C100
唯一不滿足的就是沒有無線網路,老是要拉條線插在機台上,蠻不方便的!
還好TM C100有預留空間讓user擴充無線網卡,如下圖標示


所以嘍~就去搞張agere minipci wireless card



由於單獨安裝無線網卡是無法收到訊號
所以呢還是要加裝兩條訊號接收線


而這兩條訊號線分別放置螢幕的兩旁收訊會比較好


所以呢!TM C100對不起又要拆你了!
先把螢幕部分和主機分開
拆開下圖標示的三顆螺絲


扒開螢幕部分上下蓋後把天線分別藏身於兩側
圖......忘記拍下來了下次拆開再補拍^^!!!
再拆一次會上癮!

螢幕部分組合回去再和主機結合
鎖上螺絲後再把訊號線拉到如圖所示小洞可拉到機背去


把訊號線扣到mini wireless card 兩點扣緊


鎖上機蓋後開機測試

Ya!收到訊號了,可以拿著到處上網了,不用再去找插頭接網路線了!
再回頭過去看上面,耶!果然沒有無線網路模組咧!這我還是第一次看到ACET TM C1XX TPC系列沒附無線網路模組的。

您還能弄得到無線網路模組,並裝上去,真有您的!!還是一句~厲害!
呵呵呵...^_^|||...

Rex1112 wrote:
再回頭過去看上面,耶!果然沒有無線網路模組咧!這我還是第一次看到ACET TM C1XX TPC系列沒附無線網路模組的。

您還能弄得到無線網路模組,並裝上去,真有您的!!還是一句~厲害!


太厲害啦~

你現在知道我有多後悔賣給他了吧~

應該把他招募為自己伙伴才對..哈哈...

開玩笑的啦~

厲害~

你把我們所想的都搞好了,C100當初出來就是沒有無線網路功能,格沒多久出的C110系列就是補上了無線網路的部分...

我還在想那是不是接RAM的位置,但後來想想我都已經加到滿了,原來是接無線往卡的地方啊~

你把他的價值發揮到極限啦~

恭喜恭喜~
