接續上次拆解EEEPC主機板後.即看見板上有網友直入藍芽

小弟有鑑於此.直接公開植芽LIVE秀.對想要DIY的網友.可以參考.看圖去

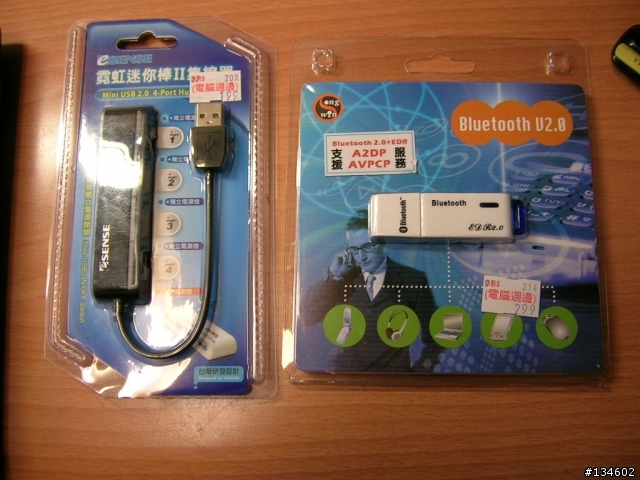

首先準備材料.藍牙棒及USB HUB

按這裡檢視圖片

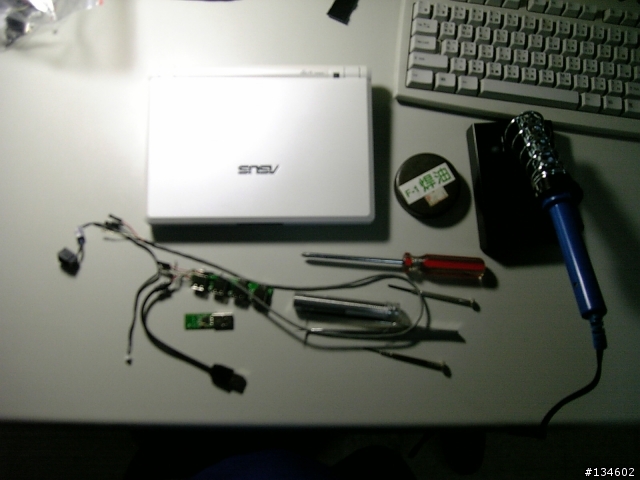

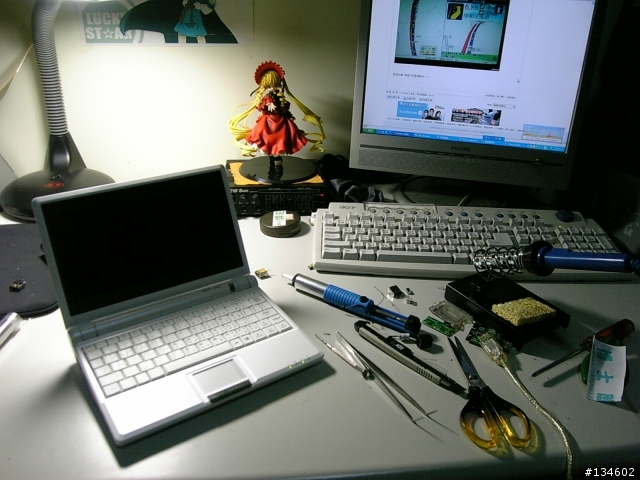

準備工具:請看圖

按這裡檢視圖片

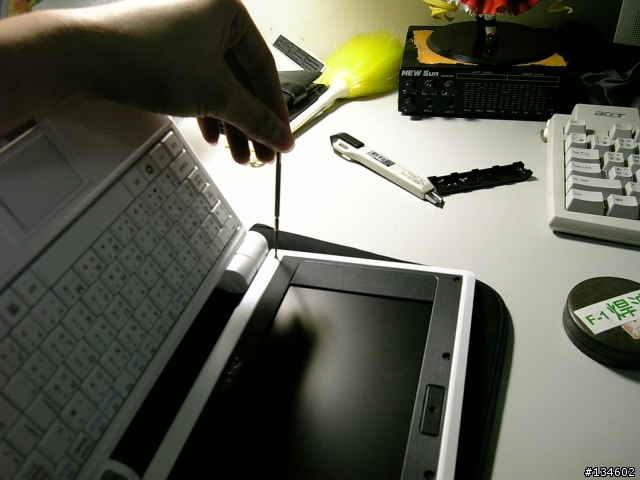

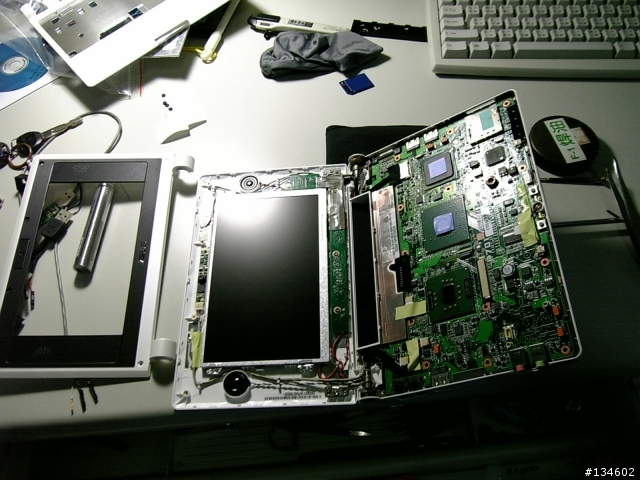

首先~先拆解上蓋.下蓋也要一並拆除~

按這裡檢視圖片

按這裡檢視圖片

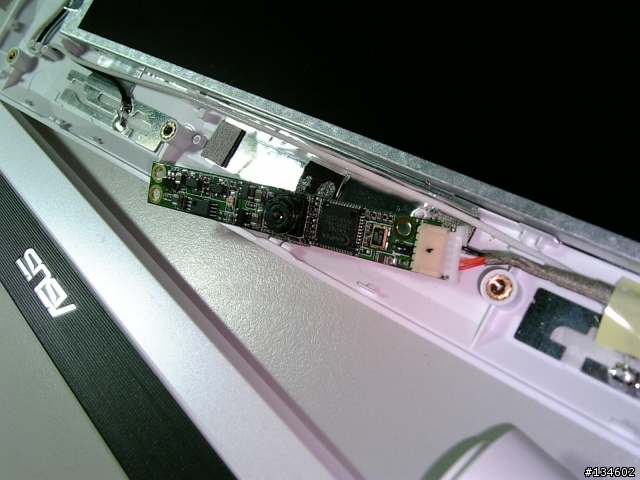

先移除相機

按這裡檢視圖片

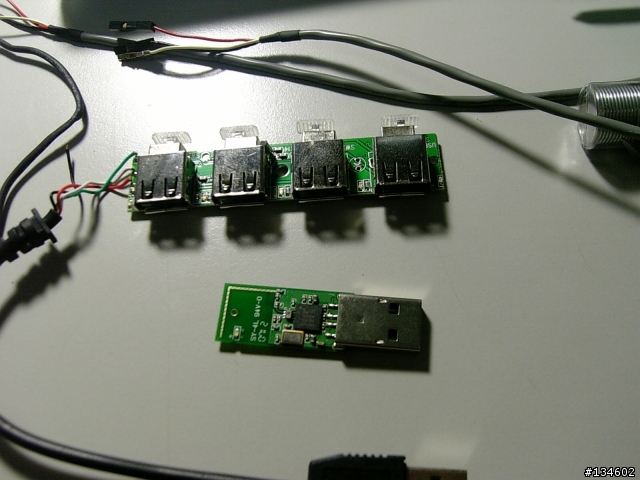

將HUB八皮.藍牙棒拔皮

按這裡檢視圖片

按這裡檢視圖片

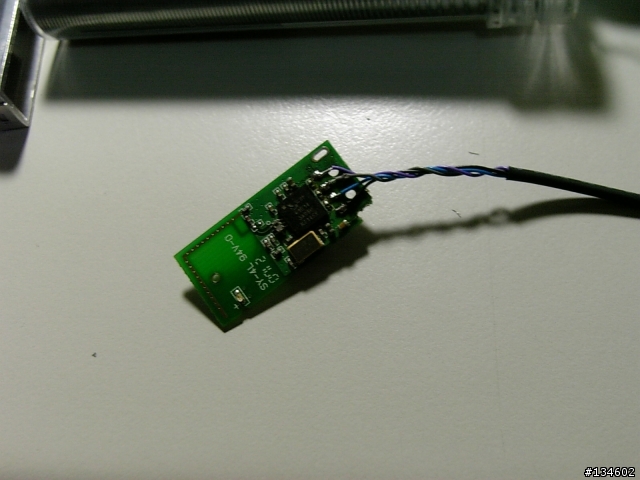

將連牙棒移除USB頭.並改線

按這裡檢視圖片

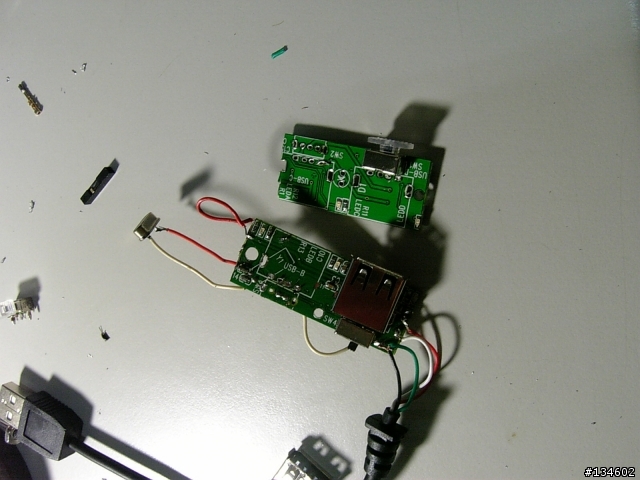

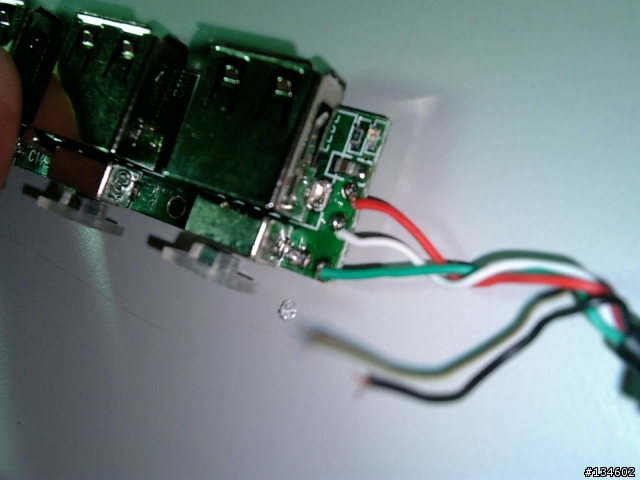

4PORT的HUB切一半.並修改線路

按這裡檢視圖片

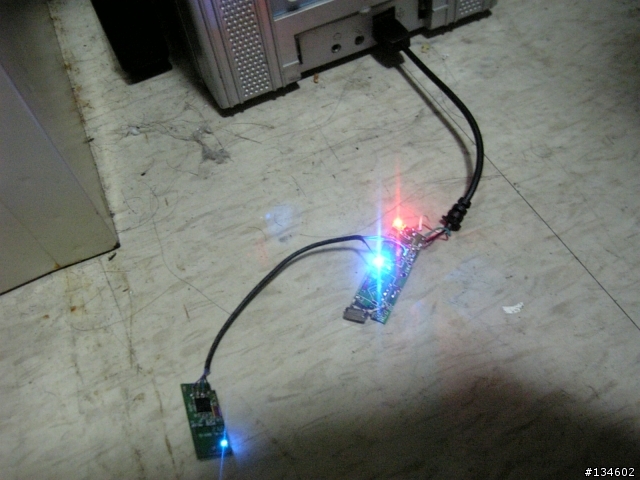

改線測試中

按這裡檢視圖片

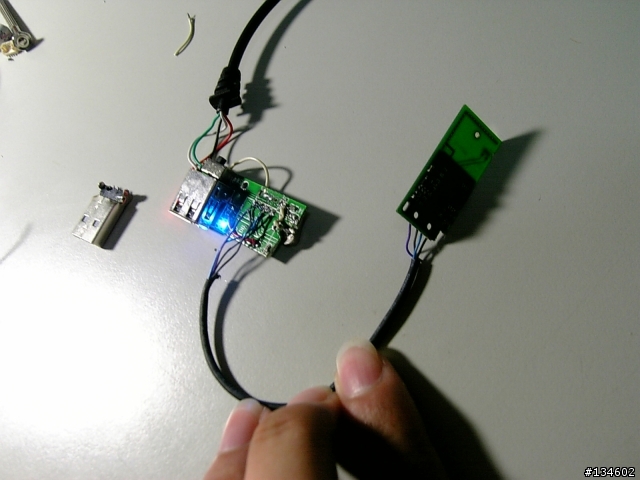

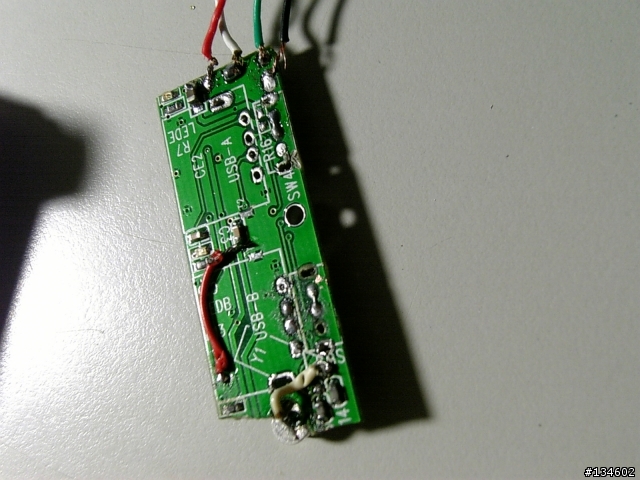

測試完後最終HUB型態

按這裡檢視圖片

擬定位置...

按這裡檢視圖片

上機前最後一測

按這裡檢視圖片

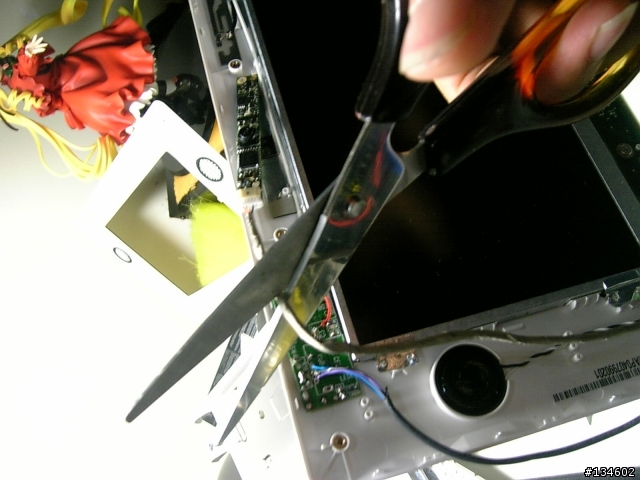

這刀下去~保固掰掰

按這裡檢視圖片

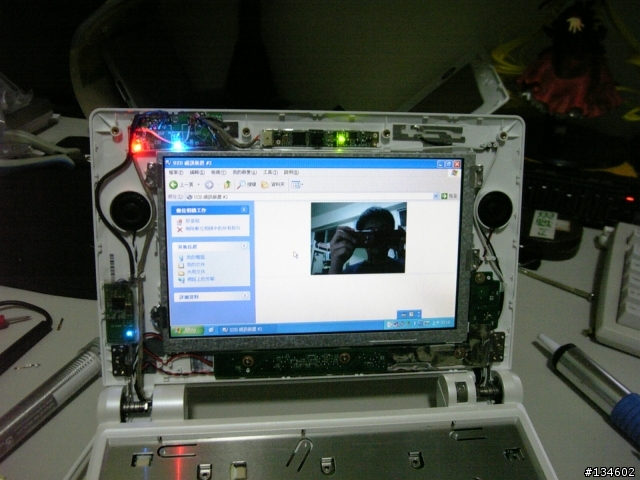

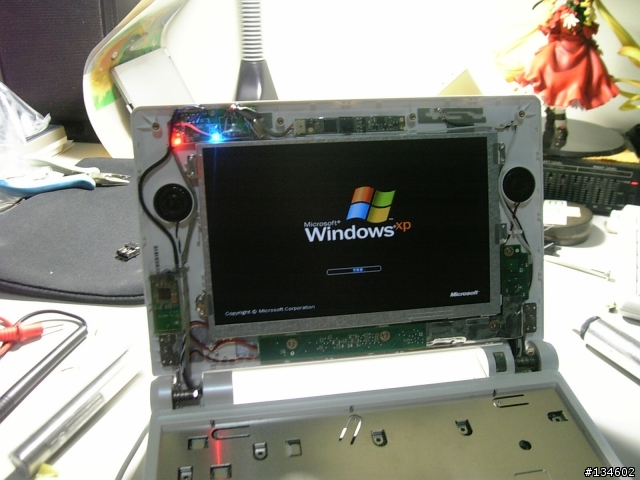

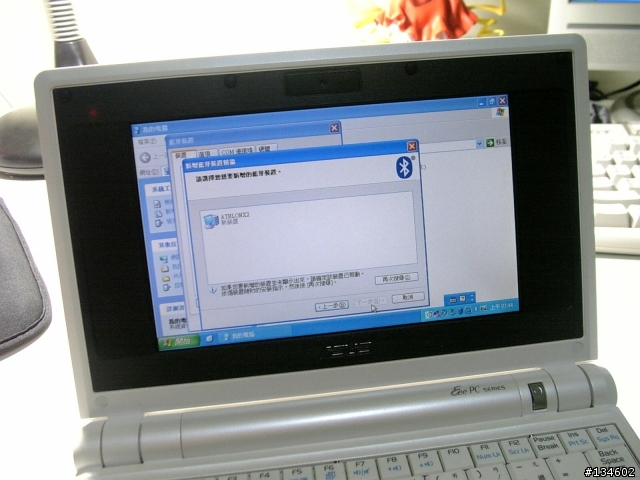

開機驗收中

按這裡檢視圖片

按這裡檢視圖片
報告完畢~我要睡了

按這裡檢視圖片

tppr3695a

文章編號: 4134394
文章日期: 2007-11-19 06:46
個人積分: 1

» 2

屌～解決了藍牙問題。

這幾天在板上看到很多大大都把自己的eeepc加上了藍牙。

(迷:過幾天會不會看到3.5G完全值入的教學文阿

)

型～來自於自信

洋基小松鼠

文章編號: 4134470
文章日期: 2007-11-19 07:48

» 3

K大真是太酷了,真神人也!
不知道K大你的EEE這樣進化下去,下一個小改款又有什麼驚人的功能XD

洋基加油~吱~吱~吱~

hellowind

文章編號: 4135421
文章日期: 2007-11-19 10:26

» 4

真是太精彩了！這樣就完全內建了!!
感謝您無私的分享!!!

k95507475

文章編號: 4139160
文章日期: 2007-11-19 17:09
個人積分: 401

» 5

洋基小松鼠 wrote:
K大真是太酷了,真神...(恕刪)

下一步~數據機~請期待

無圖示

thx

文章編號: 4140246
文章日期: 2007-11-19 19:07
個人積分: 13

» 6

小弟人在中國深圳now.
現在手邊有3台 eee pc .
看到各位高手的啟示我今天跑去櫃台總共買了下面東西..
usb 藍芽, 4 port usb hub ,usb 8gb 大姆哥, usb CDMA 上網卡..(在深圳就有這好處買這些東西便宜又都有現貨)

目前機器已分家我評估上面可以放的下 4 port usb board ,usb 8gb 行動碟,usb 藍芽.
(可能有一個會去擠到wifi net天線 ..)

然後usb cdma 卡我已經是買最小了勉強可以放在mini pci-e 空槽那邊

再跟各位說個好消息
那條usb cam線保固說剪下去會沒保固所以再去買一條usb 端子連接線含頭就好啦..在深圳這邊很多..
所以只要把保固貼紙處理好,安裝拆解小心弄好 .整體可以還原的不動聲色不會失去保固

今晚應該可以動手做好usb 8gb +藍芽...
usb cdma 上網卡嗎就有點麻煩了 ..

Opensources,虛擬化,Voip,FC ,Storage ,Embedded system http://wiki.osslab.org.tw

hikaru613

文章編號: 4140426
文章日期: 2007-11-19 19:33
個人積分: 3

» 7

k95507475 wrote:
接續上次拆解EEEP...(恕刪)

LED會不會太多顆了...亮晶晶...

http://blog.snow-sugar.net/

k95507475

文章編號: 4140443
文章日期: 2007-11-19 19:35
個人積分: 401

» 8

hikaru613 wrote:
LED會不會太多顆了...(恕刪)

懶的拆而已~

.......待機時只看的到紅燈!

無圖示

netmobile

文章編號: 4143409
文章日期: 2007-11-20 00:25

» 9

thx wrote:
...(恕刪)
再跟各位說個好消息
那條usb cam線保固說剪下去會沒保固所以再去買一條usb 端子連接線含頭就好啦..在深圳這邊很多..
所以只要把保固貼紙處理好,安裝拆解小心弄好 .整體可以還原的不動聲色不會失去保固
(恕刪)

我才想提說看那張視訊的照片好像有 USB線的快拆接頭，這樣不就可以買接頭接就好(不會破壞保固 ^^)

另外還有幾個問題想請教一下(剛剛一樣有PO在另一個板上)：
1.看到您介紹的改法，好像沒特別針對IC板(應該可以這樣稱呼吧，對電子零件不熟，我指的是HUB、藍芽、隨身碟的裸板)進行絕緣保護，這樣子會不會不小心短路??
2.還有您有比較過隨身碟與SDHC的速度嗎?? 因為雖然說隨身碟與記憶卡均有終身保固，但隨身碟要拆殼(變裸板)，而記憶卡部分可以拆讀卡機就好(記憶卡還是完整的有保固)? 用記憶卡似乎較有保障，但相對的空間好像也較大 ~_~。
以上兩個問題想請教，謝謝。
