DELL D620 之 藍芽模組 詳細 安裝步驟

聲明啟示: 以下步驟僅供參考, 請網友 小心施工. 叔叔是有練過的, 請勿輕易模仿. 如有損壞, 概不負責!


由於公司配的Dell D620 商用筆記型電腦 無安裝 藍芽模組, 所以本人開始研究(自掏腰包)如何購買適合此機型的藍芽模組. DELL大致上有三種給筆電用的藍芽模組, 依型號區分如下:

1. TrueMobile 360 Bluetooth Module (最新最穩定, DELL大部分的筆電皆適用, 最近的新機型90%皆附此款)
2. TrueMobile 355 Bluetooth Module (修正350不穩定, 不相容它牌連線等問題)
3. TrueMobile 350 Bluetooth Module (在這就不用多說了)

在e灣網拍皆看到以上三種型號, 最好的當然是360的型號, 含運寄至台灣大約需 USD 30, 價格實在有點高, 無法下手. 當然Y拍及P拍也有, 價格也近台幣千元, 而且好像是350的型號. 所幸問問看DELL 00801台灣訂購專線, 結果令人興奮, 只要台幣六百多, 而且是360的型號, 含運可刷卡! 二話不說, 馬上下訂

順便偷偷告訴各位, 舊型的355350經過本人的詢問, DELL要價台幣七百多. OK, 話不多說, 現在進入正題.


收到從馬來西亞寄來的小盒子, 內裝了三樣東西:
1. 藍芽驅動程式光碟片 x 1
2. 射頻器材認證標籤 貼紙 x 1 (沒有它 表示您的藍芽模組是不符合規定的)
3. TrueMobile 360 Bluetooth Module 藍芽模組 x 1

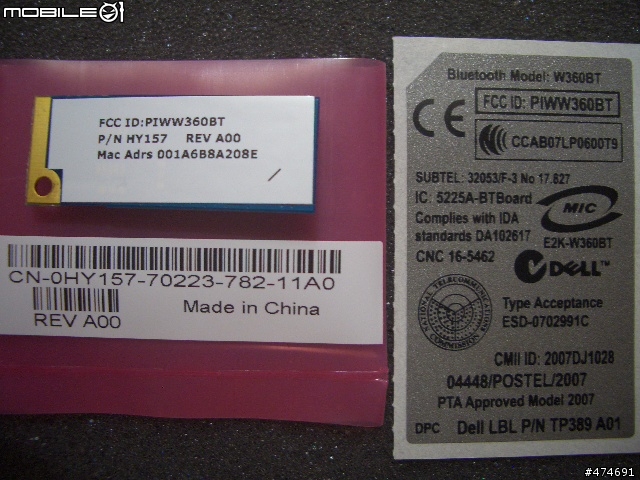

近照TrueMobile 360 Bluetooth Module本體 及 射頻器材認證標籤 貼紙


近照 翻身 TrueMobile 360 Bluetooth Module本體 及 射頻器材認證標籤 貼紙

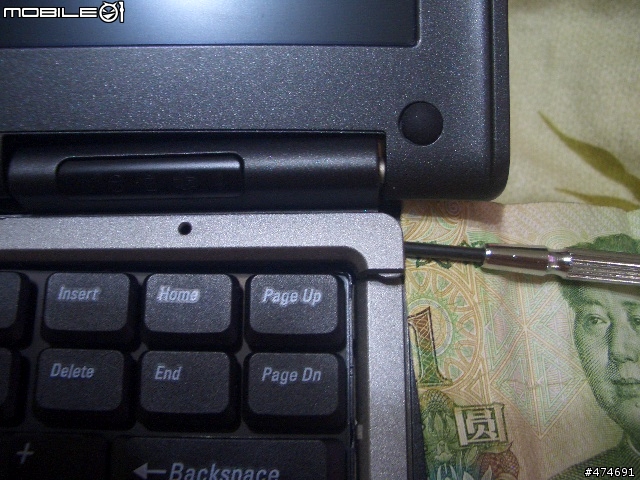

開始動工啦! 首先, 關機, 打開螢幕, 找到鍵盤右上方有個小凹槽, 拿一張紙蓋住凹槽洞口一點(當墊底, 以免傷害機身), 這時用一字起子插入凹槽左邊內側的洞口, 利用槓桿原理, 稍微用力一下, 把長條蓋子的右邊撬起.


撬起後的樣子, 可看到長條蓋子的右邊的卡筍

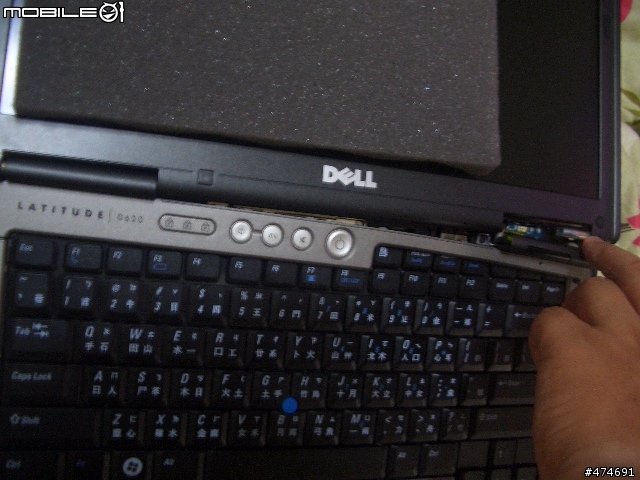

稍微上提長條蓋子的右邊, 然後慢慢下拉 (長條蓋子容易"拉傷", 請小心!)


因為蓋子是長條狀, 所以慢慢下拉的施力點, 是在於每下拉一點, 手指抓的地方需往左移動. 為了示意, 此圖特別顯示已分離70%狀態 (長條蓋子容易"拉傷", 請小心!)

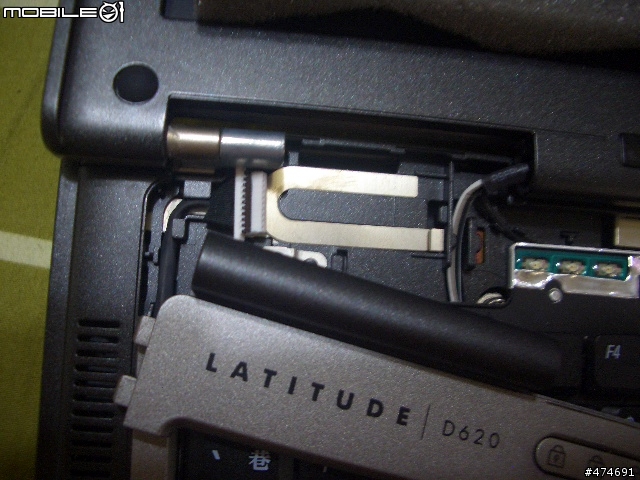

長條蓋子掀開後, 可看到機體左上方內部有個 空的 白頭 小排線, 那就是安裝藍芽模組用的排線. (在這順便一提, 有些DELL的 舊型 機器如果一開始就沒有安裝藍芽模組, 那麼該機就不會附有藍芽的排線)

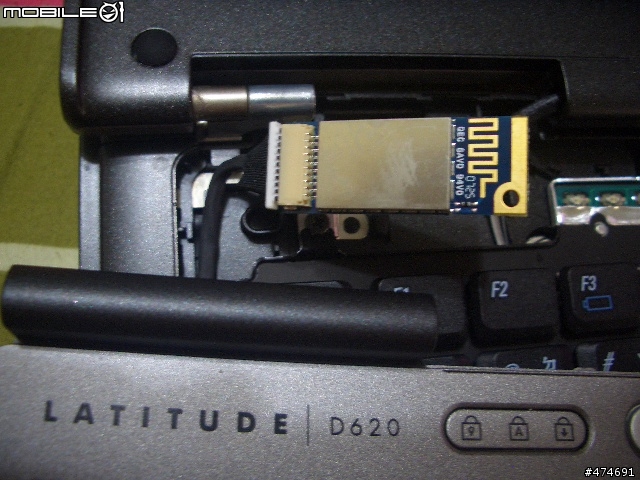

裝上 藍芽模組 於 白頭小排線


下壓歸位 躺平


安裝長條蓋子(對本人來說, 算是容易裝回去的).

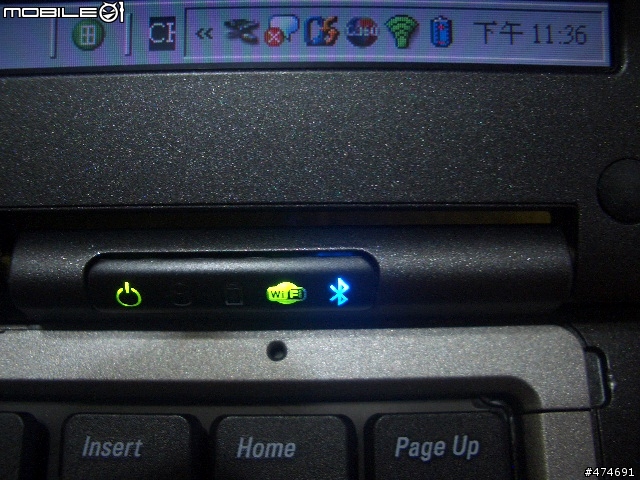

到了期待的時刻, 開電源, YA! 有藍芽燈亮起



進入window環境後, 系統發現新的硬體, 要求安裝 驅動程式, 先不要急著安裝, 取消這個視窗吧!

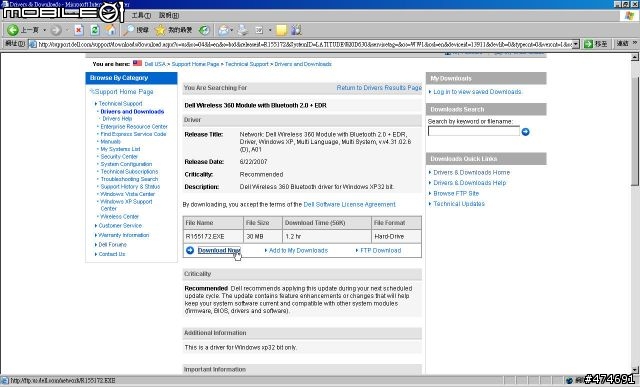

至DELL的 Support網站下載TrueMobile 360 Bluetooth Module 藍芽模組最新的 驅動程式


下載後執行安裝 驅動程式 的執行檔

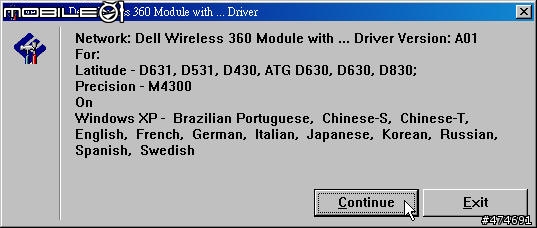

按Continue 下一步繼續

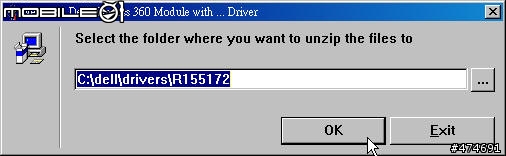

按OK 接受 解壓縮 至預設的目錄

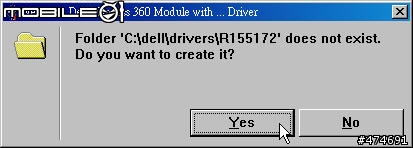

如果是第一次安裝此驅動程式, 會詢問是否要開新的目錄, 放置 驅動程式, 在這 按 Yes接受


開始解壓縮 驅動程式, 這時不要亂動滑鼠或鍵盤, 不然會不小心按到 Abort, 放棄安裝驅動程式...

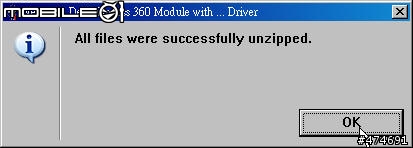

解壓縮 驅動程式 完了, 按 OK吧

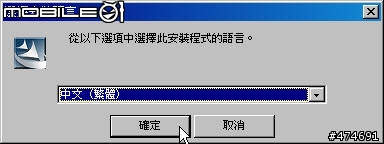

這時才是正式開始裝 藍芽驅動程式, 開始選擇語言介面.


由於習慣用英文介面, 選擇英文吧




到目前為止還算順利...

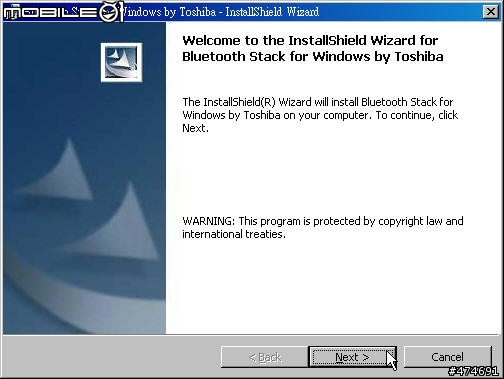

來到正式的藍芽驅動程式的 安裝對話視窗, 仔細一看, 原來是DELL是用 TOSHIBA的 藍芽驅動程式, 難道硬體也是?
按下一步繼續


選擇接受版權聲明, 按下一步繼續


按install開始安裝...


"請在繼續前插入電腦" 這句話有看沒有懂, 不管, 按 "確定"試試看


侇? 怎麼還是這句話? 再按 "確定"試試看


我哩....還在這繞圈!!?


回頭看了一下DELL的 Support網站, 原來有句話是這樣寫的...
Note: The Device Firmware Upgrade (DFU) utility will run automatically when you install this package to ensure that the Bluetooth module has correct version of firmware. You will need to ensure that you have AC Power connected in order for the DFU to run correctly.You will be prompted to connect AC Power if it is not connected. The AC Power is necessary to ensure that the notebook battery does not drain and power system off during the DFU process which could potentially leave the Bluetooth module in a corrupted state.

整段大意是指 韌體的安裝工具會自動執行並確保正確的藍芽模組版本之韌體被安裝. 在安裝過程中您需要確認您有使用電源供應器由市電供應電源. 你會被提示要插入電源供應器....

現在終於了解是什麼要"插入電腦", 好吧, 插入電源供應器, 確定有市電, 按"確定"試試看...接下來進入以下畫面..還是一句老話 "這時不要亂動滑鼠或鍵盤..."


YA! 就如DELL網站所說, 開始安裝囉!

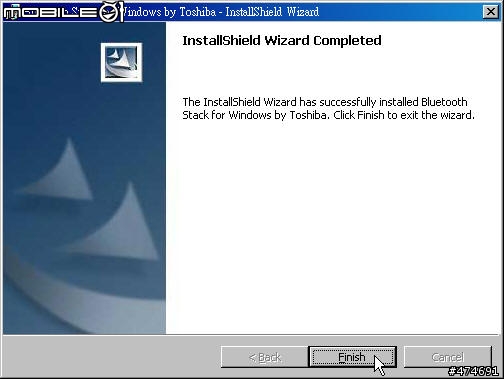

按Finish完成安裝


系統提示要從新啟動筆電, 然後藍芽模組才可正常運作, 按Yes從開機


從新開機後, 進入window畫面, 看到藍芽圖示在系統列裏


看一下網路上的芳鄰, 嗯, 也多了個 Bluetooth Information Exchanger, 這是安裝驅動程式時順便裝上去的.


最後試連一下我的手機, 從手機下載照片至筆電, 結果是 迅速 確實 無誤, 藍芽模組 安裝成功!

下一步要再敗一個高檔的 Logitech藍芽滑鼠, 這才叫絕配!!
幫樓主補充一些Dell NB藍牙晶片資訊:

350: CSR chipset
355: Broadcom chipset
360: CSR chipset

如果是習慣使用WIDCOMM的人, 最好還是購買355. 因為Broadcom收購WIDCOMM後, 從5.1.xx.xx版停止支援CSR晶片.
謝謝分享. 看了有點心動!!

我也是用 D620耶,是公司配的沒有附藍芽.

想請問六百多塊是含運費嗎?

我的 6 cell 電池只能撐一個半小時,那個藍芽會很耗電嗎?

不想用時可以連藍芽電源都關掉嗎? 還是要連 Wireless 都關掉?
之前在Yahoo!購物中心訂了一台1420,當時加購選項沒有藍芽,
不知道能不能也透過這個方式加購...

不過我更想知道內建X3100顯示裝置的Dell NB能不能也像這樣,
向DELL訂一塊獨立顯示卡回來自己裝,如果可以的話就太好囉。
想請問六百多塊是含運費嗎?

是的, 0800用市話打不用錢, 問了不買也不收費, 打去問吧

我的 6 cell 電池只能撐一個半小時,那個藍芽會很耗電嗎?

因該不會

不想用時可以連藍芽電源都關掉嗎? 還是要連 Wireless 都關掉?

1.如果是把左邊機身旁的Wireless開關 關掉, 會把 藍芽電源 及 無線網路電源 兩樣同時 實體 斷線 斷電.

2.如果是把左邊機身旁的Wireless開關 打開, 會把 藍芽電源 及 無線網路電源 兩樣同時 實體 開通 通電.

原則上, 只要左 邊機身旁的Wireless開關 有打開, 不管有無使用 藍芽 或 無線網路, 皆會耗用電源.

建議您買一顆 9 cell電池吧.


之前在Yahoo!購物中心訂了一台1420,當時加購選項沒有藍芽,
不知道能不能也透過這個方式加購...

當然可以, 1420升級藍芽方式更簡單, 只要拆幾顆螺絲, 掀開筆電下面安裝記憶體的蓋子, 即可看到空的 藍芽小白接頭.

不過我更想知道內建X3100顯示裝置的Dell NB能不能也像這樣,
向DELL訂一塊獨立顯示卡回來自己裝,如果可以的話就太好囉。

不行, 要就換掉整塊筆電的主機板(大工程); 因為現在大部分筆電獨立顯示卡其實是整合在單一筆電的主機板, 並非真的獨立出來 可供模組化更換. 如果真的要換, 只要向DELL訂購即可.
Firewall1.tw wrote:
聲明啟示: 以下步驟...(恕刪)


新出的XPS M1330選配藍芽只能選TrueMobile 355 ,不知道我的Sony藍芽立體聲耳機無法與dell內建的藍芽連線(可配對但無法連線)不知道是不是所謂舊版相容性較差導致??

因為要換或了,不知道TrueMobile 360是否一樣可以裝在M1330 ?若可,我想這次訂購的可否要求它們直接幫我裝TrueMobile 360試試看,也許連線問題就能解決
allen0811 wrote:
新出的XPS M1330選配藍芽只能選TrueMobile 355 ,不知道我的Sony藍芽立體聲耳機無法與dell內建的藍芽連線(可配對但無法連線)不知道是不是所謂舊版相容性較差導致??

因為要換或了,不知道TrueMobile 360是否一樣可以裝在M1330 ?若可,我想這次訂購的可否要求它們直接幫我裝TrueMobile 360試試看,也許連線問題就能解決


很抱歉, 我沒試過 TrueMobile 355 是否與 Sony藍芽立體聲耳機 相容. 不過 您有兩種選擇:

1. 用電話訂購, 指名要安裝TrueMobile 360 (要 加 或 減 多少錢, 本人不清楚).

2. 如果只能買到 XPS M1330 隨付的 TrueMobile 355, 請下載 安裝 最新的驅動程式 試試看喽~
提供DELL原廠 連結 如下:


DELL TrueMobile 355驅動程式 (20070808出的 給Windows XP32 bit OS)
DELL TrueMobile 355驅動程式 (20070126出的 給Windows Vista OS)


Firewall1.tw wrote:
DELL TrueMobile 355驅動程式 (20070808出的 給Windows XP32 bit OS)
DELL TrueMobile 355驅動程式 (20070126出的 給Windows Vista OS)


謝謝您提供的資訊,之前我使用的driver就是上面Vista的R140135.exe版本,解壓縮安裝時,一直不讓我安裝,只告訴我說Vista only ...(我是真的用Vista沒錯阿)

畫面如下


另外我也找到一個R159805.exe
Title : Network:Dell Wireless 355 Bluetooth Module (Bluetooth 2.0 + EDR) Driver
Version : A00
OEM Name : Dell
OEM Ver : BTW Radio ON
Computers : M1530; Inspiron:1420, 1520, 1521, 1525, 1526, 1720, 1721, MM061, MP061, MXC061; Latitude:ATG D630, D531, D630, D631, D830; Precision:M4300; Vostro Notebook:1010, 1010a, 1400, 1500, 1700; XPS:M1330, M1530, M1730, MXC062, MXG061
OS : Windows Vista 32-bit, Windows Vista 64-bit
Languages : Brazilian Portuguese, Chinese-S, Chinese-T, Dutch, English, French, German, Italian, Japanese, Korean, Norwegian, Spanish, Swedish
Created : Fri Jun 22 06:31:29 CDT 2007

但執行後沒甚麼反映,不知道這個是什麼用途

PS:今天問過dell了,亞太地區沒有販售TrueMobile 360,也就是說要買也買不到,除非到其他國家dell的網站購買,不知道如果在美國的dell購買,是不是只能寄到美國?有可能寄到台灣嗎?
allen0811 wrote:
謝謝您提供的資訊,之前我使用的driver就是上面Vista的R140135.exe版本,解壓縮安裝時,一直不讓我安裝,只告訴我說Vista only ...(我是真的用Vista沒錯阿)

另外我也找到一個R159805.exe


但執行後沒甚麼反映,不知道這個是什麼用途

PS:今天問過dell了,亞太地區沒有販售TrueMobile 360,也就是說要買也買不到,除非到其他國家dell的網站購買,不知道如果在美國的dell購買,是不是只能寄到美國?有可能寄到台灣嗎?


1. R140135.exe 確實是給vista用的TrueMobile 355驅動程式, 如果真的不能安裝, 煩請打電話問DELL客服.

2. R159805.exe 是給TrueMobile 355用的 啟用 程式. 因為如果作業系統是從Vista降級至XP, Dell的TrueMobile 355會被作業系統安裝程序 自動 停用 關掉, 所以在降級後, 必須在XP執行這支程式啟用藍芽功能.

3. 怎麼會在台灣買不到TrueMobile 360? 我就是在台北打DELL 0800電話買到的. 只要有$, DELL因該樂意從美國服務至台灣, DELL如果還是不願意, 那我也沒法度, 不然就到 美國e拍買吧 (可能要 美金40以上含運喔)

PS. 本人覺得Vista還不穩定, 暫時放棄使用. 此乃個人意見, 僅供參考
