(面板升級教學)MSI CX70實在是冷門,網路上找不到教學文,所以我分享一下經驗


買了這台筆電之後一直有個掛念,就是螢幕不夠好,雖然17.3吋的螢幕很大,且1600*900又是屬於HD+的解析度,但是我就是覺得不夠好(應該不是解析度的問題,是顏色的問題)。
最近朋友買了聯想的Y580 full HD版本,那個螢幕看了就嫉妒(覺得比我的螢幕好很多),最後就是我每天盯著電腦螢幕超過10小時,而且不是拿來打電動,看影片這種輕鬆的需求。而是看PAPER跟上網,覺得應該換好一些的螢幕了。

但是我不是電腦高手,硬體的底子沒有那麼強大(除了高中時期裝過桌機),所以立即上GOOGLE大神搜尋MSI CX70的換屏幕資料(包含國外論壇與大陸論壇)。

問題就是找不到
問題就是找不到
問題就是找不到

我發現網路上換螢幕的資料都是那些高階遊戲機,不外乎就是ASUS G系列,MSI GT系列,像我這種老人影音機根本一點資訊都沒有,我甚至不知道我原本的屏幕是什麼型號,什麼接頭,還有接頭的方位。

但是在搜尋的過程也了解到一些相關知識,比如說:
17吋以上的筆電接頭都是40PIN,所以接頭都能用(除非你要上IPS)。
目前最好的17吋螢幕有兩款:友達的B173HW01 V.4 (鏡面 90% NTSC),奇美的N173HGE-L21 (霧面 72% NTSC)(原本MSI GE70好像就是這塊),但是這些頂級面板是不是能用在CX70上面呢?我不知道。
找到一個國外的客制機網站,他有一款MSI的客制機很像CX70(MSI HID MH17GE-V1 17.3" Custom Built to Order Gaming Laptop),而客制的選項有B173HW01 V.4(+125USD),因此我就假設我的CX70能用這塊面板,試看看。
有了面板,但要怎麼自行更換呢?
我看了不少YOUTUBE上面的換螢幕過程,可惜CX70太冷門找不到(我甚至搜尋了很多跟CX70長得很像的筆電,比如說MSI的CR70 GE70 FX700 FX720,都搜尋不到教學影片,可能是太冷門了),因此只能賭一賭了!
賭的結果是:成功。因此上來分享一下經驗。
不過我不是專業的筆電維修師,所以不確定我的步驟是否完美。
--------------------------------------------------------------------------
換螢幕的過程:

按這裡檢視外部影片 (按這裡在新視窗中開啟影片)
以下是簡單的描述步驟(可能只適用於CX70):
1. 拔掉電源,拔掉電池

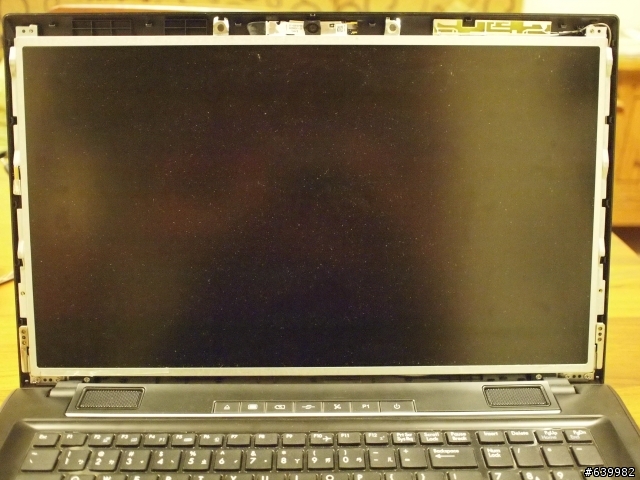

2. 從螢幕外框的內側掰開,用手指掰開就行,CX70的螢幕沒有螺絲,不需要拔腳墊。但是外框的下端有上一層膠,比較難拔。
3. 把所有的螺絲都鬆開,記得是要鬆開“所有的螺絲”,包含在轉軸附近的螺絲,這樣子就能讓背蓋躺下來

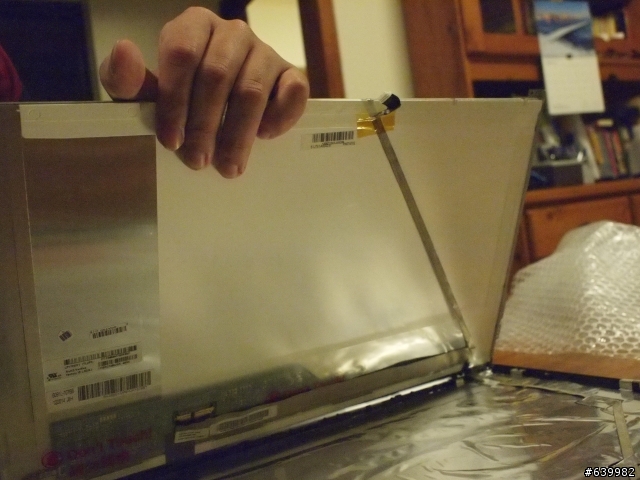

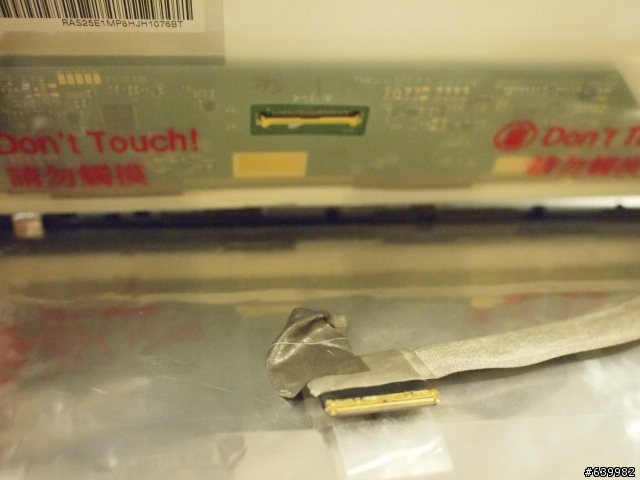

4. 螺絲鬆開後別急著把面板拿下,面板有兩條連接線,先拆上方的接線,我猜上方的接線是連接WEBCAM的,然後拆螢幕接線。(螢幕接線有膠帶貼著,要小心的把膠帶移除,而且膠帶粘的很緊!)
5. 面板取下後,卸下兩邊的框(各四顆螺絲)

接下來就反著做,把新屏幕裝上去啦!

另外我裝好之後開機發現有點問題,就是電腦顯示最高解析度仍然在1600*900,害我很緊張,後來發現重新灌顯示卡的驅動程式就可以了,因此記得重灌顯卡驅動哦!
更多細節還是參考影片吧!
至於說換了這塊面板效果怎樣呢?我只能說差太多了,真的是差太多了。不是說這塊面板有多神,而是我之前的螢幕太爛。如果我是買Y580的FULLHD版本,也許我就不會想換面板了,可是我的是CX70,真的是差太多了!
好幾次開機都被美麗的桌布驚艷到,久久盯著螢幕不做事……好綠,好紅,好藍,好美~
幾張照片:




延伸閱讀:超值筆電MSI CX70 i7-3630QM GT645M顯卡 16GB ram 加裝128GB鎂光M4 SSD……
技術分享文要多多鼓勵:) nice
Ptt全台公益捐贈資料總整理 ^_^ http://pttfan.googlepages.com
拍拍手,不過這台其實在台灣也很多人有改螢幕啦!只是目前就只有嘉義胖哥有在做,如果你當時是找嘉義胖哥買的,其實就可以省掉很多麻煩了,因為他可以一開始購買就幫你升級好了。
FUCHIACHIA wrote:
拍拍手,不過這台其實...(恕刪)


我知道呀,但是當初這台就不是胖哥那裡買的,所以沒辦法呀。
另外我也知道多花錢就能換螢幕了,老實說我很心動。
可是,當初我要買CX70的時候,賣家一直跟我推薦GE70(展場價格37000)。我刻意說服自己:不需要那麼強的顯示卡,把顯示卡省下的錢拿來換SSD與RAM升級,所以才買CX70的。現在假設我花錢去換螢幕的話,價格就接近GE70了,而且還少了幾個東西(4喇叭,KILLER網卡,GTX660M),這樣子我會悔不當初,早知道就買GE70就好。

試算一下,CX70跟GE70差了一萬塊。
如果我換螢幕的話,那麼差價就是10000-6500=3500
那麼3500的差別=GTX660,四喇叭,網卡,msata插槽
這些差別,我會選擇GE70

我知道胖哥有做CX70客制機,對改裝的資訊與細節應該很了解。但是畢竟沒在他家消費所以就沒直接詢問,這也是我在網路上找改裝資訊找的很辛苦的原因。在改裝之前甚至沒有100%確定能成功,秉著萬一失敗就要花大錢修理的心態拆下去了。幸好以結果來說是成功的。

當然很多地方還是做得很不完美,比如說我現在轉軸接螢幕的部分有縫隙,很顯然就是我處理轉軸處理的不好,但是我暫時不想再拆開了,將就著用。

williamleemobile01 wrote:
買了這台筆電之後一直...(恕刪)


推樓主大大好人願意分享
日後一定能幫到不少人阿!!

williamleemobile01 wrote:
我知道呀,但是當初這...(恕刪)


請問一下 面板哪裡買?

有賣其他款的嗎
我的面板是在露天拍賣拿的,你可以把你要的型號打上去,我相信有人在賣。
至於B173HW01 V.4這塊面板大陸的淘寶上也是超多,而且價格差異很大,從四百多到六百多RMB都有,我問過幾家,運費基本上+30RMB就好,有些還提供順豐到付(貨到付款),運費不貴。不過面板這種東西包裝很重要,如果運到你手上有任何問題就有點麻煩(影片的前半部是面板開箱,賣家為了保護面板拿了一個很大的箱子裝這薄薄的一片面板)。
另外在大陸的論壇說在淘寶上面的都是二手的或是有亮點的(非完美屏),這點我不清楚,我認為應該不會這樣。
我拿到的這塊目前是沒看到有亮暗點,賣家保固3個月,希望三個月之後也是沒問題。

SYMGT wrote:
請問一下 面板哪裡買...(恕刪)
我也只是這台呢

冷門其實還好,主要是17.3吋真的有一點大,加上同規格有雙A可以選,外觀也較漂亮,自然這台也就沒神麼人看上,還有就是對岸好像沒有賣這台....


升級螢幕還是丟給胖哥來解決...

williamleemobile01 wrote:
買了這台筆電之後一直...(恕刪)


大大您好,依照您的方法換了液晶,只是效果另我有些意外,B173HW01 V.4色彩很鮮豔,但是如果和我家用電腦的VA面板比較,那種感覺就像手機的IPS對比AMOLED,因為我手上這塊V.4鮮豔的程度幾乎就是AMOLED的樣子,這是正常的嗎?
是的,你沒說錯,我也有iPad2跟galaxy S3,這塊螢幕真的有amoled的感覺,我自己也不敢說這種鮮豔的感覺就是好看還是怎樣,但是我覺得比原本的清楚很多。
當我在看文章的時候,我甚至會把Gama值調低,對比度調低,飽和度調高(我是在‘Intel圖形’裡面調的),讓我的黑色看起來更黑,白色不那麼刺眼。但是用這種模式來看照片感覺很重口味,像我同學就覺得顏色很噁心,哈

可是有時候我會想擁有ips面板的感覺,因為ips比較暖色調,這個面板有點冷。
不知道您覺得這個面板的顏色表現方式如何呢?


jerryboshit wrote:
大大您好,依照您的方...(恕刪)
