TIIDA手套箱DIY LED燈分享

中午請教了大大有關手套箱的分享,那現在就把一些心得PO出來給大家參考
本人非電子相關科系,如有不正確的操作,請指正

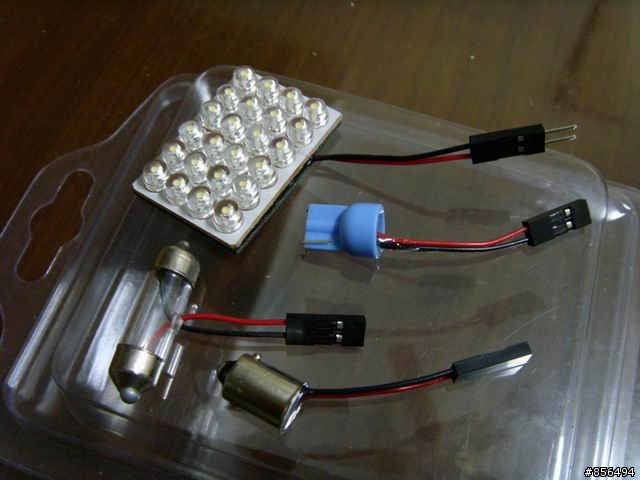

1、先來此次的主角24顆LED組件,車X貝特價100有找


2、背面


3、另有12顆的,也是100有找


4、開盒後,除了LED本體,還有三種電源接頭供使用(基本上這三種接頭在本次的DIY過程中都用不到,但有一樣能用在後行李箱DIY陰極管,有機會再另行分享)

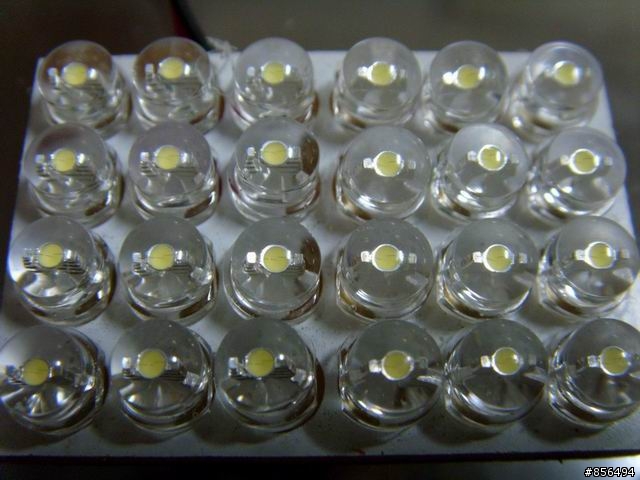

5、特寫

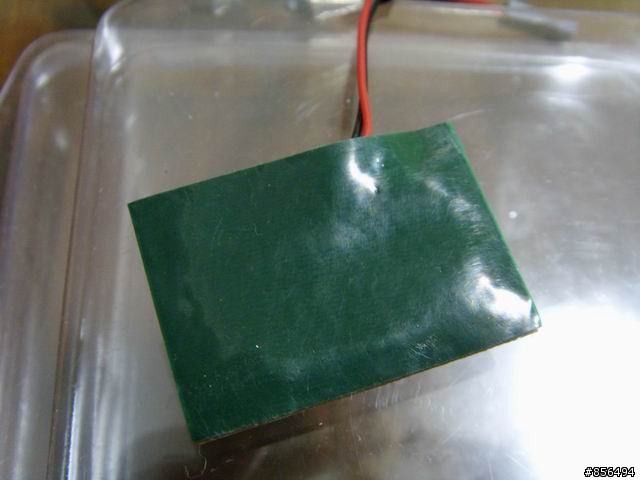

6、背面是雙面膠,先把燈組線路改裝一下

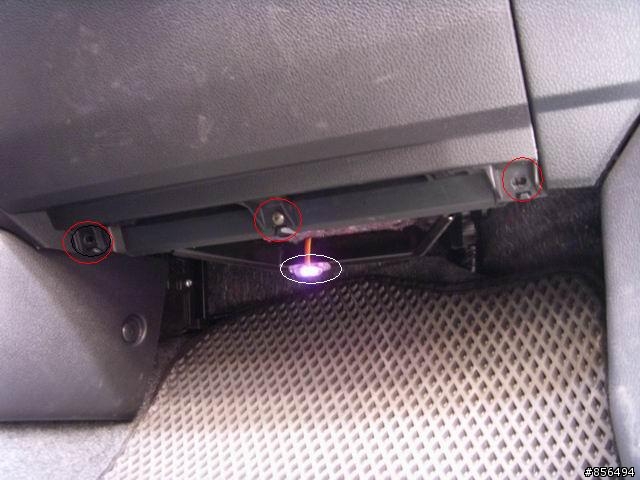

7、話不多說先拆手套箱,沒有想像中難拆,共7顆鏍絲(紅圈是鏍絲,白圈是大家熟悉7彩氣份燈)

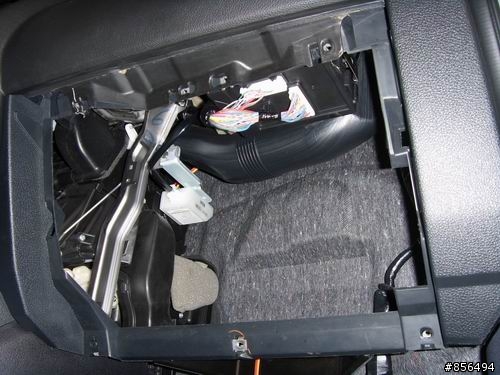

8、拆下來後的洞,可以看見小T的內部了


9、先把線路找好,原廠有預留的空間可容納燈組(我把線路分成兩段,待全部組件都安裝好後,再把線路接上,避免安裝時線路卡卡的)對了!延長線組是家中不要的電話線拆下來的。

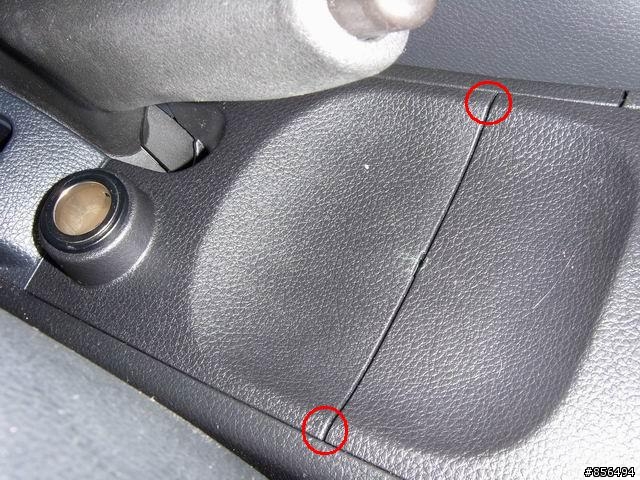

10、接下來是此次重點之一,接電源,與其他大大不一樣的地方是,直接從點煙器下方接電源出來,原有的點煙器還是保有原有功能,且外表完全看不出來。直接用一字起子輕輕把面版撬起來(如紅圈),中間原有的小孔不用理它,一開始撬錯地方,留下一點點小痕跡,撬開之後,請用搖魯的方式把電源接頭卸下。


11、此次電源接點,用細電線綁在這兩極上,我是直接繞一繞而已沒有焊,但有可能用久後對接觸不良,不過這樣一來就不會破壞原廠線路。線路長短請自行量一下到手套箱的距離;還有,接電源耗了不少時間,一時忘了把線路路徑拍下來,在此用口頭說明,其實也不難,就是塞在塑膠板和毛地壇的間隙,可以一路拉到手套箱。


12、先測試一下,果然亮的很(請注意+一極不要接反)


13、回頭看一下剛才裝在手套箱中的燈組


14、將手套箱裝回去接上電源後好亮丫

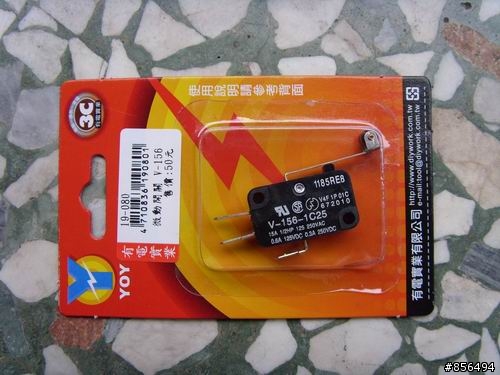

結語:本文中「裝回去」的細節就沒多講,請自行依樣裝回既可。本來要再裝微動開關的,但是天快黑了,且還沒想到微動開關裝在哪比較適合,就先用恆電源,不過還好鑰匙拔起來也一併關閉,再來研究一下其他的大大微動開關是怎麼安裝的??再次再改正。請有裝微動開關的大大也分享一下吧!(以不破壞原廠組件為原則)
