請教 97式 COROLLA 原廠音響線路問題,

不好意思, 第一次發文, 如有不妥, 請告知, 謝謝!!

我的車是 97式COROLLA, 從新車買來到現在未曾改過配備.
今天音響有點問題, 想說就換一台新的, 買來後準備開始拆舊音響,
拆完後發現找不到線路圖解, 也找不到原廠音響的說明書, 我就只有頓住了....
想請教有人可以告知我原廠音響的線路解說嗎? 謝謝!!

原廠音響正面
請教 97式 COROLLA 原廠音響線路問題,

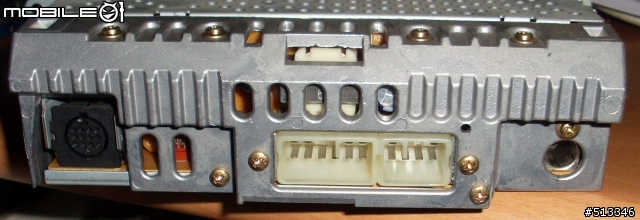

原廠音響背面

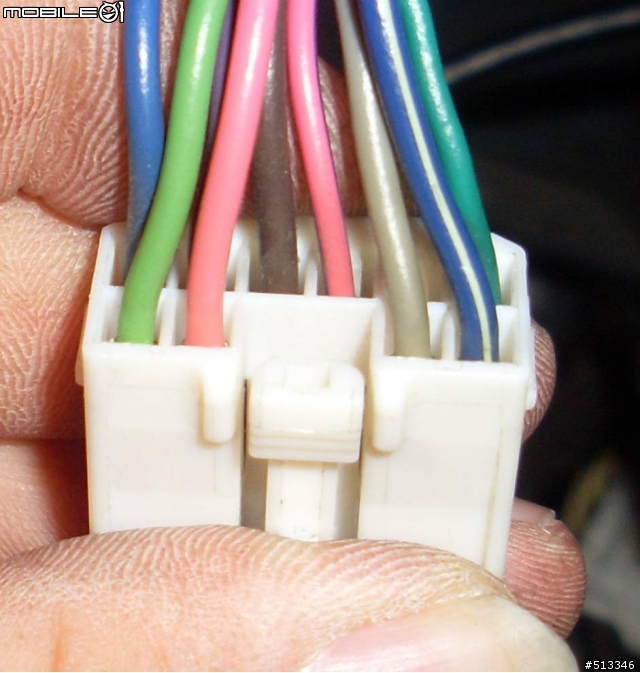

原廠音響大頭線路

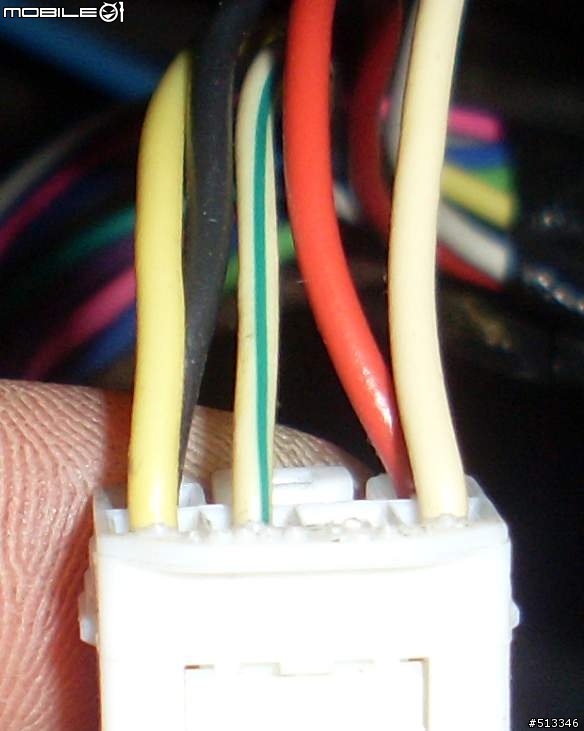

原廠音響小頭線路

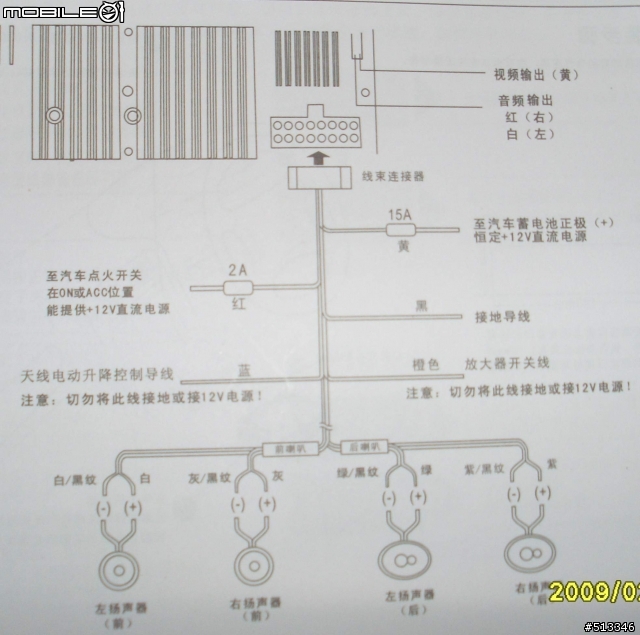

新音響線路說明

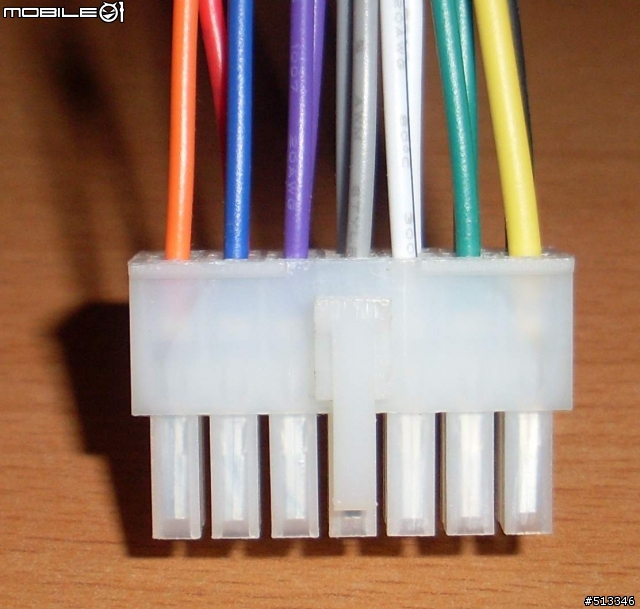

新音響線路1

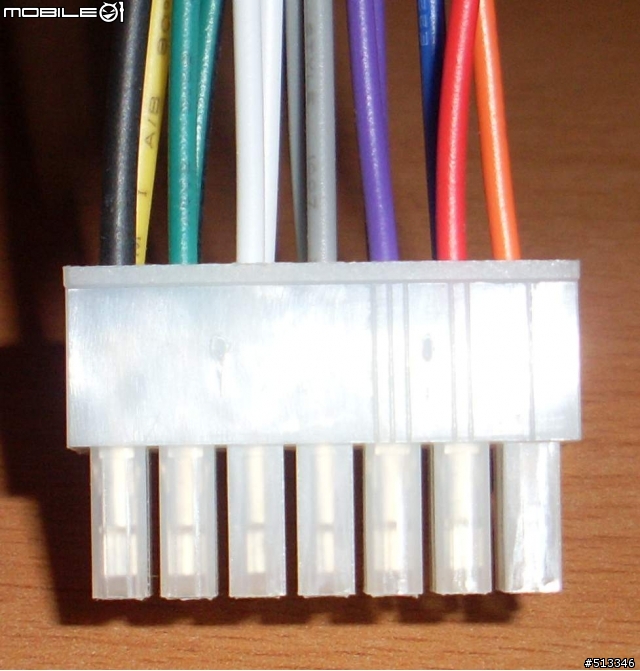

新音響線路2

2009-02-19 17:37 #1

文章關鍵字

exsior7306

3分

2樓

exsior7306

個人積分：3分

文章編號：10431462

樓主可以上汽車技術網裡.搜尋裡頭(音響腳位)文章.
COROLLA的原廠主機線腳.與EXSIOR車種相同.

godisemptyjustlikeme

20分

3樓

godisemptyjustlikeme

個人積分：20分

文章編號：10431803

天啊
竟然有人還留著原廠音響
好懷念啊

netmanlon

397分

樓主

netmanlon

個人積分：397分

文章編號：10433680

exsior7306 wrote:
樓主可以上汽車技術網...(恕刪)

謝謝指引, 去找過了, 裡頭有21頁討論全找過了, 還是沒找到...
還是謝謝您了...

笑屎人的01管理員,刪文移文毫無標準可言. 一言堂的標準風格,就冷眼看01倒閉也不意外.

rall206

93分

5樓

rall206

個人積分：93分

文章編號：10435236

使用電表+電筆測量

key off

1.找出搭鐵

2.找出永久12v.(記憶電台用)

3.開小燈找出12v.(toyota設計.有小燈面板設計.換新機可pass.)

3.找出key on.acc 12v.(起動機子電源)

4.開始試聲道.以上四條部要亂接之外都可以慢慢測試.

5.可以嘗試.拆門板看喇叭音源顏色

6.或者可以開後車廂.直接就看得到後喇叭顏色

7.剩下沒幾條後.找出啟動電動電線啟動電源.

8.接下來應該就是開始調整音響.開始享受了.

ps:最好使用快速接頭.公跟母那種.部要用接線的.用久了容易接觸不良有怪聲之類的

DD-dai

0分

6樓

DD-dai

個人積分：0分

文章編號：10435650

可以請汽車音響或汽車電機的店家幫您安裝呀，
幾百塊就可以搞定的($<500)小插頭是後端喇叭線。

twbbking

462分

7樓

twbbking

個人積分：462分

文章編號：10436233

適用車種: Exsior 1.6 GLi 及 2.0 車系配備之 Hi-Power 主機系統

有兩大接頭, 一大一小, 以下大的稱 A, 小的稱 B.

A:
|-----------------------|
| 1 | 2 | 扣環 | 3 | 4 |
|---+---+-------+---+---|
| 5 | 6 | 7 | 8 | 9 |10 |
|-----------------------|

B:
|---------------|
| 1 | 扣環 | 2 |
|---+---+-------|
| 3 | 4 | 5 | 6 |
|---------------|

各接點說明:

3A: ACC-I 開關
4A: 記憶電源 (Always ON)
8A: 電動天線繼電器
9A: 電動天線馬達
2B: 左後門 Speaker (+)
6B: 左後門 Speaker (-)
7A: 接地線
2A: 左前門 Speaker (+)
6A: 左前門 Speaker (-)
1A: 右前門 Speaker (+)
5A: 右前門 Speaker (-)
1B: 右後門 Speaker (+)
3B: 右後門 Speaker (-)

blooder

118分

8樓

blooder

個人積分：118分

文章編號：10438514

netmanlon wrote:
不好意思, 第一次發...(恕刪)

這一帖拿去服用....保證蘇蘇胡胡

plcscsit

40分

9樓

plcscsit

個人積分：40分

文章編號：10454992

我的是00年的goa corolla,我自己更換整套音響的時候有把線色記下來,提供給你做個參考
你圖中音響大頭的配線:
(淺綠)====>右前sp+
(藍)====>右前sp-
(粉紅)====>左前sp+
(紫)====>左前sp-
(深綠)====>負極
(藍黃)====>B+
(灰)====>ACC
(紅藍)====>天線
(棕)====>小燈
小頭:
(藍白)====>音響背光調節
(黑)====>左後sp+
(黃)====>左後sp-
(紅)====>右後sp+
(白)====>右後sp-
當初自己換了一整組音響+數位電視跟換片箱,可是讓我把車子從頭拆到尾,前後保桿都拆了還犧牲掉中間
的小置物箱,把音響移到下方螢幕裝到原本音響的位置,整個配線都焊上金插(以後可以插拔),花了1整天的
功夫,加油吧!!!
