真的是個非常重要的東西...
況且人出門在外.偶爾一些所攜帶的電子產品(手機.行車紀錄器...)
總是有需要補充電力的時候...這時候機車的電瓶...就是最好的電力充(供)電站了
雖然說可能充電較一般家用電慢...(機車12V-家用110V)
但在緊急或是有需求時...確實是非常實用...
而一般車充都是從鑰匙接點菸座至車頭處..
雖點菸座有防水蓋..但是當大雨或洗車時...
難免還是會水氣進入而導致生鏽的問題...
不少人就會選擇安裝於車廂內...
而市場上或拍賣上.雖然點菸座所含的零組件不多...
但價格卻不太便宜(等你了解點菸座成本的價錢你就明白了....)
安裝到好更是賺更大..
(沒辦法..人家幫你拆裝也是要時間...本來就是該賺)...所以乾脆自己研究了一下...
撿了一些廢物利用的材料Diy作一組...
其實diy點菸座真的一點都不難....
就將過程與方法提供給各位參考參考...
有興趣的也可自己研究看看吧...
-------------------------------------------------------------

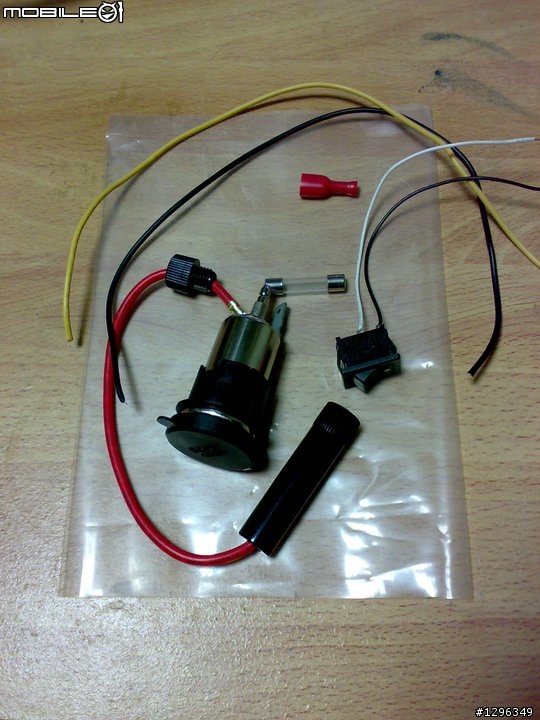

1) 主要材料有這些...
1-1) 點菸座(含防水蓋)x1
1-2) 保險司座x1(其實不用買到這種的長型的...如果想節省點空間...買小型的其實更美觀也更省...)
1-3) 2P洛克開關
1-4) 2A保險司
1-5) 母插端子頭 x 1...
1-6) R型或Y端子 x 2(接電瓶用..其實不用也沒差...電線直接也可以)
1-7) 電腦POWER剪下的電線數條...
1-8) 廢耳機線一條...(點菸盒連接電瓶正負極用)
2) 這些東西還有準備的材料有多貴...光華商場or電子商場購買.....不超過一百...
(價位僅供參考.去年八月裝的.細目價格早忘了.但確定沒超過一百...
)2-1) 點菸座(含防水蓋)$40...無/有蓋差沒幾塊...就買含蓋的可防塵..
2-2) 保險司座 $ 20
2-3) 2A保險司(5個) $ 20
2-4) 母插端子頭(一小包) $ 10
P.S) R型或Y端子 沒買..我直接用電線接電瓶...
2P洛克開關及電線都是從壞power拆下來的..
廢耳機線...這...不用解釋了吧...
3) 點菸座用的線盒..
也是廢物利用...因為被拿來利用...廢物的價值提高了0.0
(它...前身是個牙線盒...)

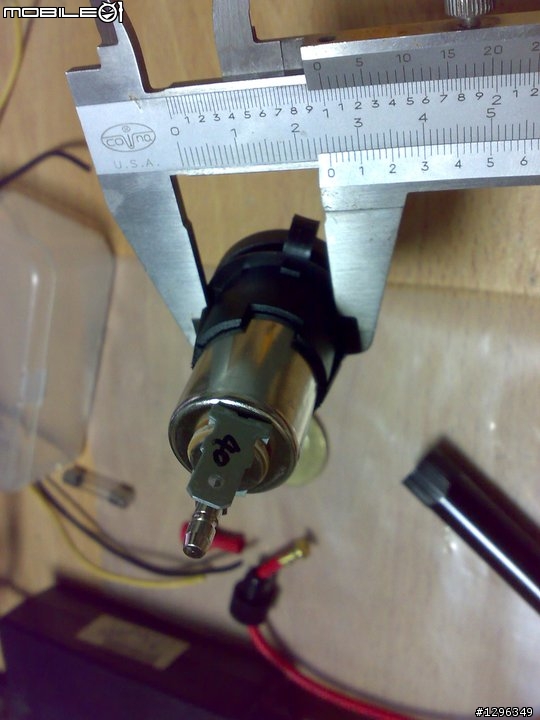

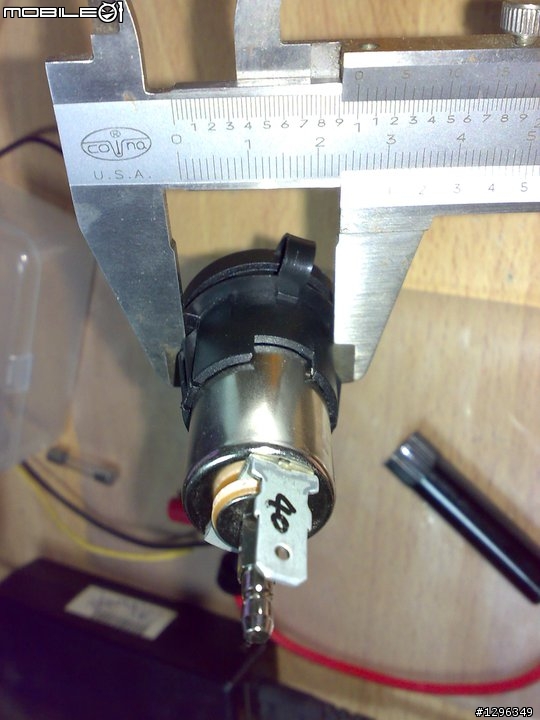

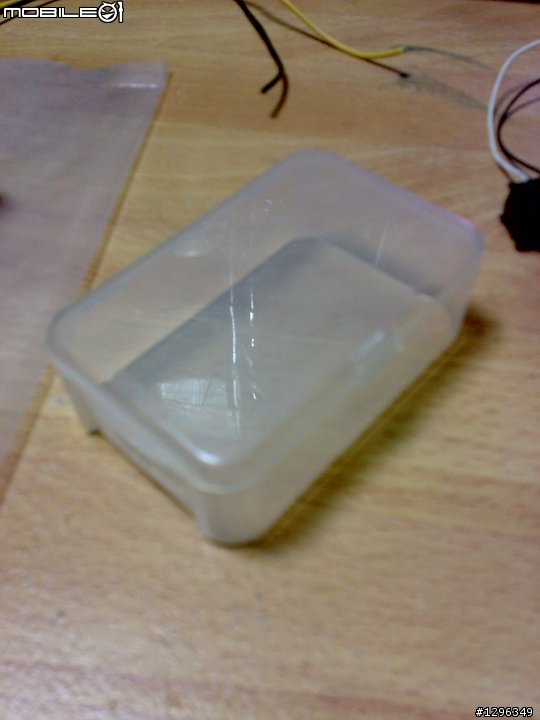

4) 量一下點菸座頭大小...

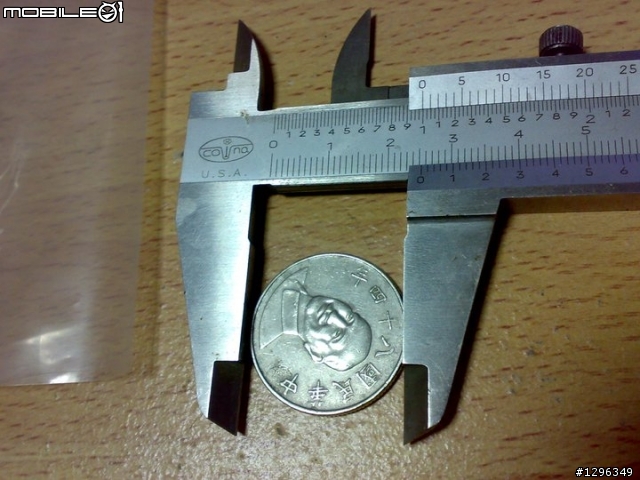

5) 25.4MM
6) 跟十元大小差不多...

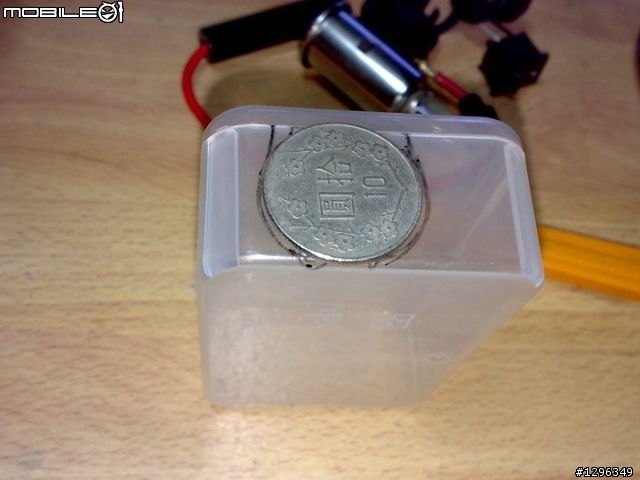

7) 那就拿十元來做樣本吧...順便記得開個開關孔(開關孔忘記拍...)

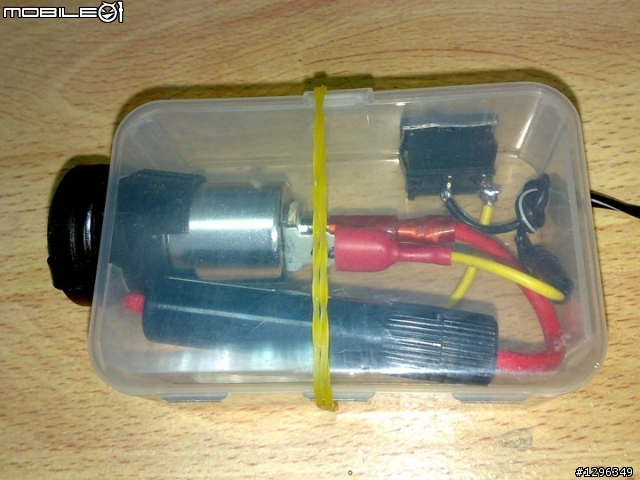

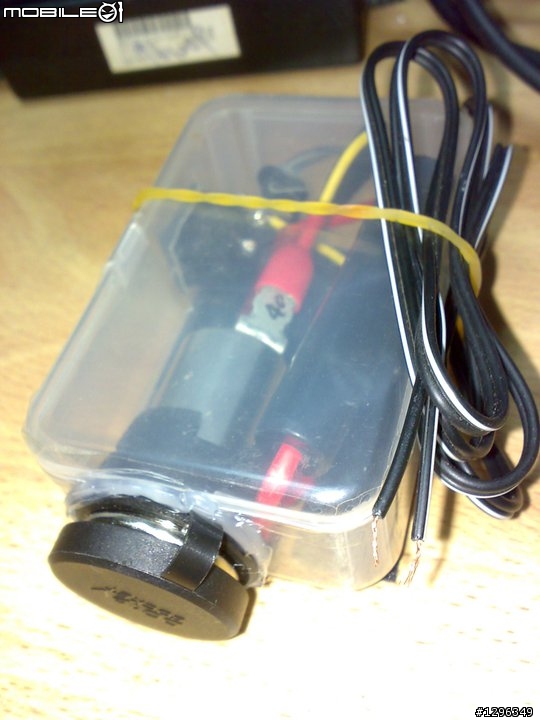

8) 轉眼之間...接線剪一剪..用絕緣膠帶接也可...一個小時左右完成了...
(我知道...過程跳很快
....別急別急....看完看完...)

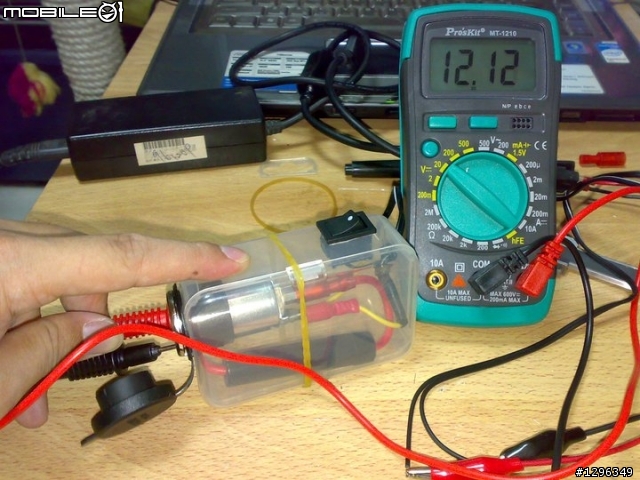

9.接上電腦power 12V的電..用電壓表測試一下...ok正常...

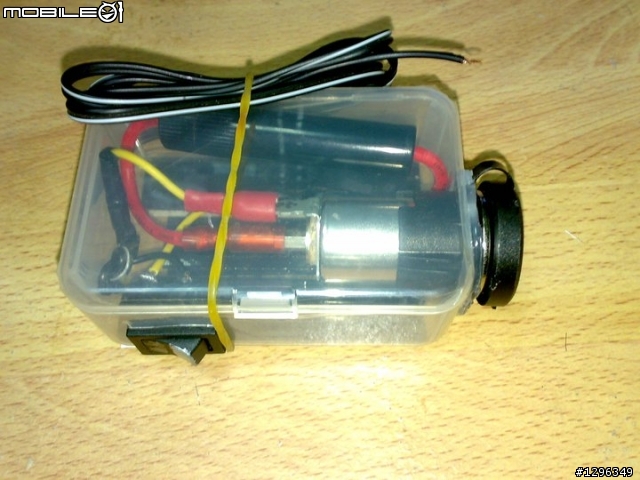

10.就降..完成了...準備上車囉...
11.外觀陽春了點...但是自己用..沒差拉..

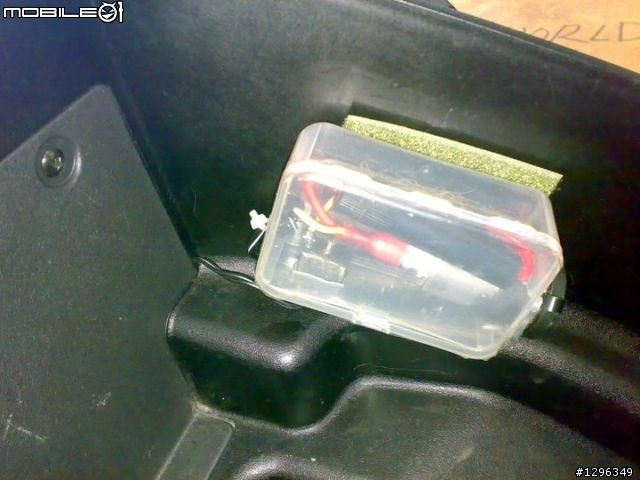

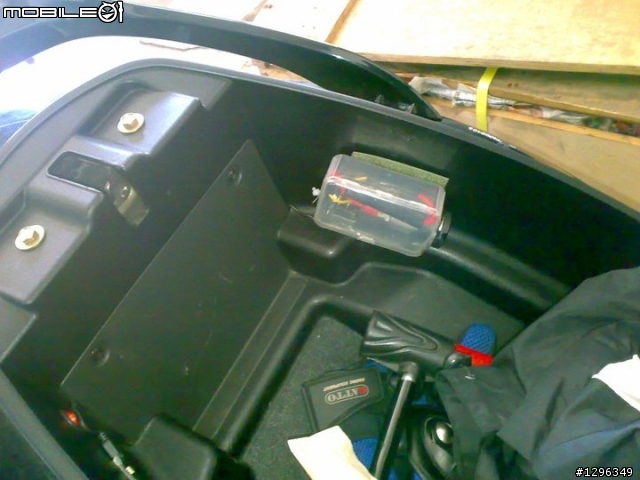

12.上車了...用3M魔鬼氈貼住...
13.當然你要黏死也無所謂...這樣就算完工了...
PS...
上車電壓測試圖沒手拍...
反正使用狀況正常...催油狀態13~14v..開燈狀況12~13...行車紀錄器充電正常..
如果另有需要..可以自己接電壓表...
若是擔心開了忘記關...可以購買附燈的開關...

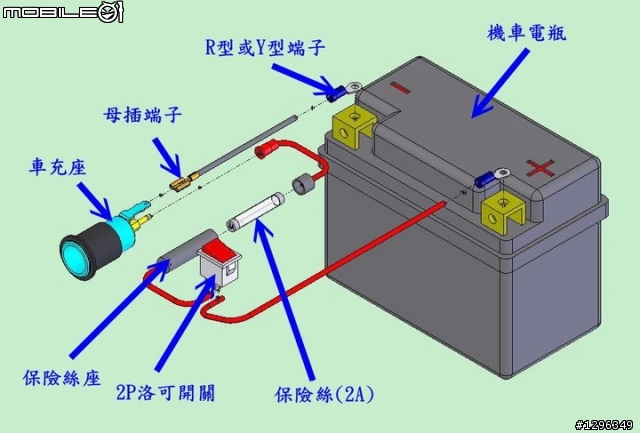

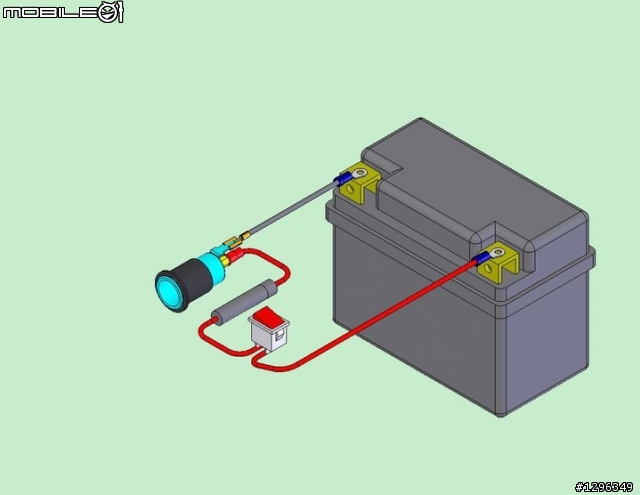

14.大家關心的 " 3D接線說明電路圖 " 來了...
15.各位大哥大姊...電路圖都畫到這樣了...別在跟我說看不懂啊...
(加不加分就看各位心意了...)
16.順帶一說接電瓶的線就是用廢耳機線連接的...其他在點菸盒內的就都是用廢電腦線連接的...
以上提供給各位參考分享..若有不妥..煩請指教....感恩囉...
-----------------------------------------------------------
分享的方法跟線路圖.純粹是個人的研究與興趣
本身並不是電子科..
所以其他電路電子的問題就麻煩請別問小弟我了..
因為我也不一定懂啊....
