小 DIO 復活之路..

對於這台DIO的感情,已經超乎外人的想像
當初為了買這台車,利用寒假的時間拼命打工
就只為了存夠錢買台DIO,好讓自己能在社會上立足
在當時,有DIO的人生是彩色的,沒DIO的人生是黑暗的
正妹只讓DIO載,同學在一起全部都在討論如何改裝DIO
曾經騎這台車上下學通勤好幾年(來回100KM)
也載過無數正妹..生死關頭的情況也遇過好幾次..
現在DIO老了,我也老了...
也該想辦法來為陪了我20年的老朋友做點事情了吧..

20年二行程老車即將翻新

直接看圖吧

6/19/2010
零件總算全部到齊
按這裡檢視圖片

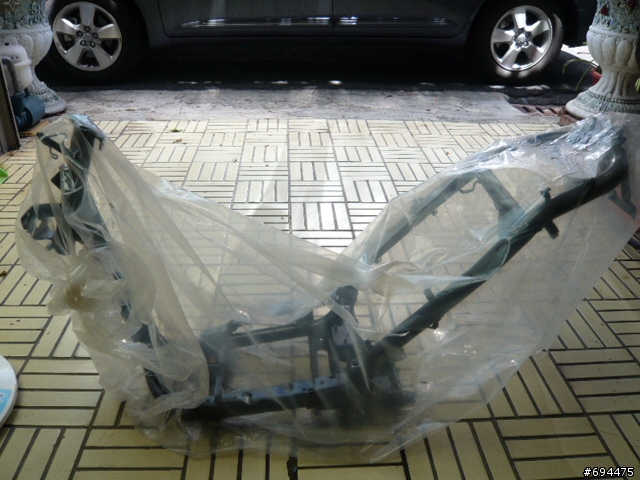

全新的車台
按這裡檢視圖片

6/19/2010 下午
剛挖好洞即將送去烤漆的塑膠殼
按這裡檢視圖片

後碟組+搖臂
按這裡檢視圖片

前避震
按這裡檢視圖片

送車台出去加工
按這裡檢視圖片

少了一個鎖點
按這裡檢視圖片

開工了..
按這裡檢視圖片

焊一個鎖點吧,順便車台全部補強
按這裡檢視圖片

燒焊中..
按這裡檢視圖片

完成..
按這裡檢視圖片

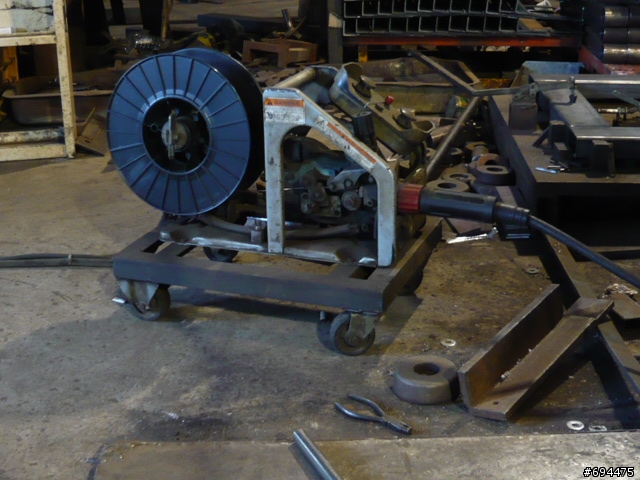

使用的工具:半自動電焊機
按這裡檢視圖片

6/20/2010
神秘人物A帶回引擎要用的重要零件,加入復活計畫..
按這裡檢視圖片

6/22/2010
神秘人物A的百寶箱..
按這裡檢視圖片

6/23/2010
神秘人物B配色中..
按這裡檢視圖片

神秘液體
按這裡檢視圖片

處理中..
按這裡檢視圖片


6/23/2010 下午
收到一個包裹
按這裡檢視圖片

等了好久的輪框終於到了
按這裡檢視圖片

馬上裝上前輪..前輪型號Bridgestone_bt39_300-10
按這裡檢視圖片

6/24/2010

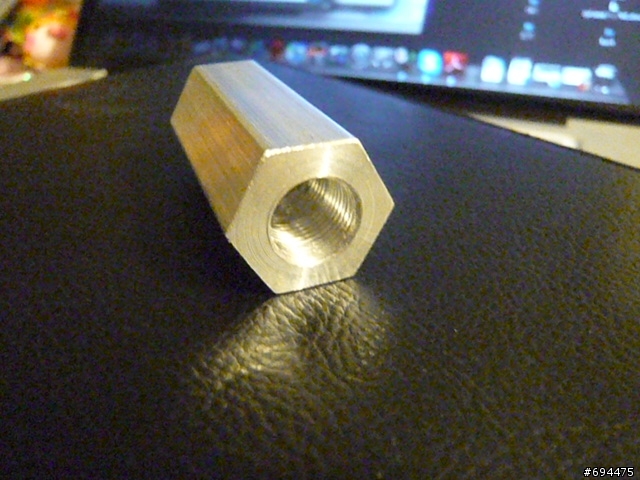

車前輪軸套軸
按這裡檢視圖片

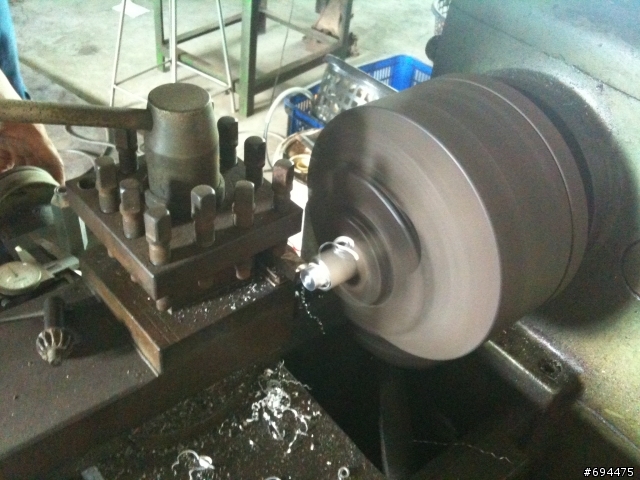

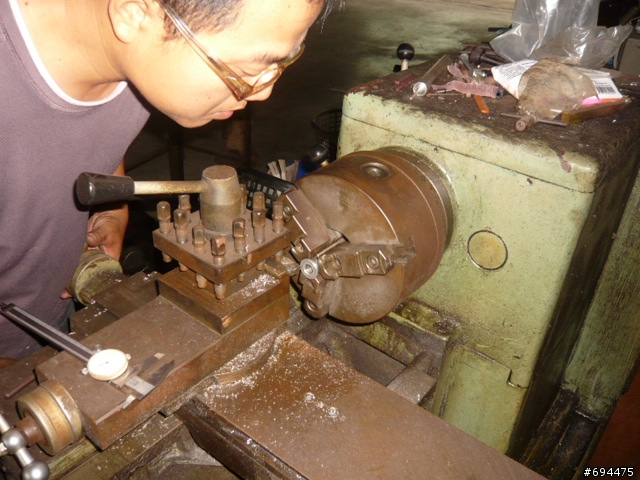

車削中
按這裡檢視圖片

車碼表座
按這裡檢視圖片

車削中
按這裡檢視圖片

車削完成
按這裡檢視圖片

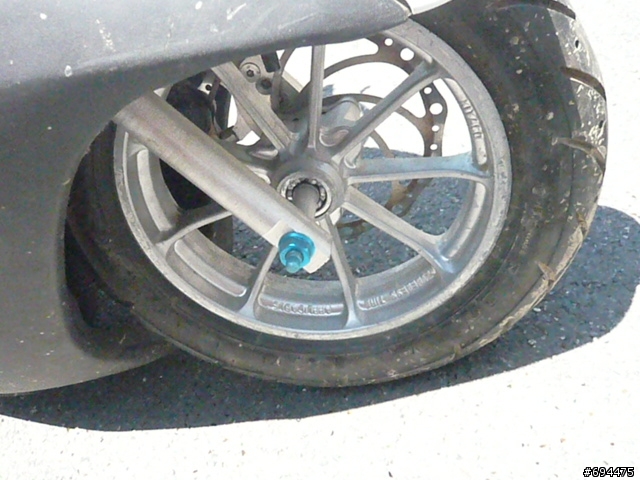

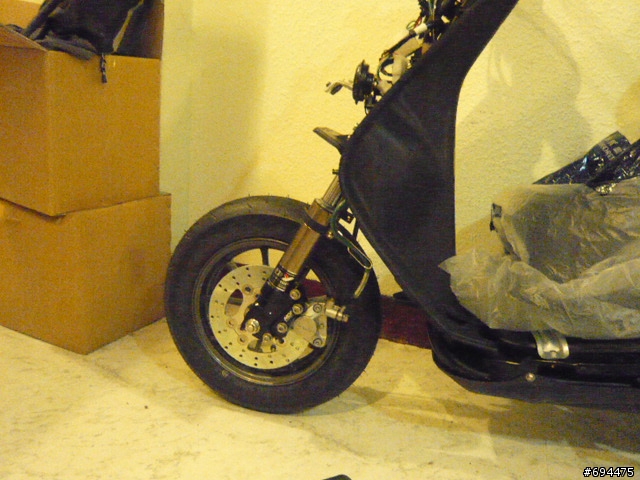

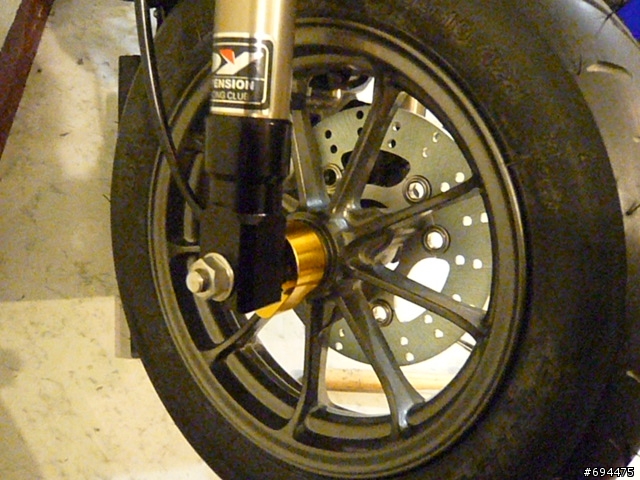

前輪完成
按這裡檢視圖片

試運轉
按這裡檢視圖片

委外訂制的油線
按這裡檢視圖片

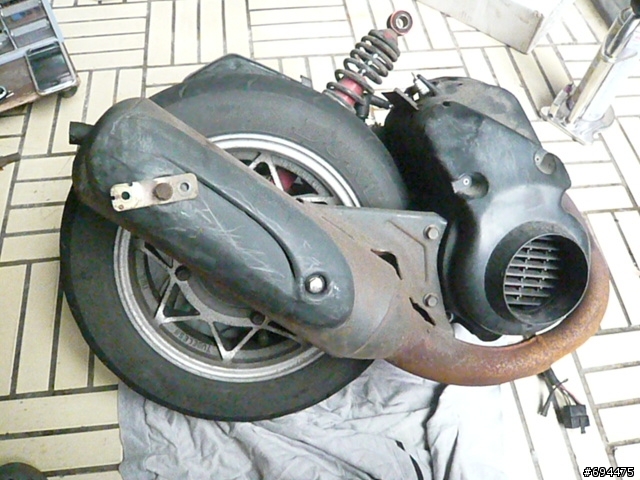

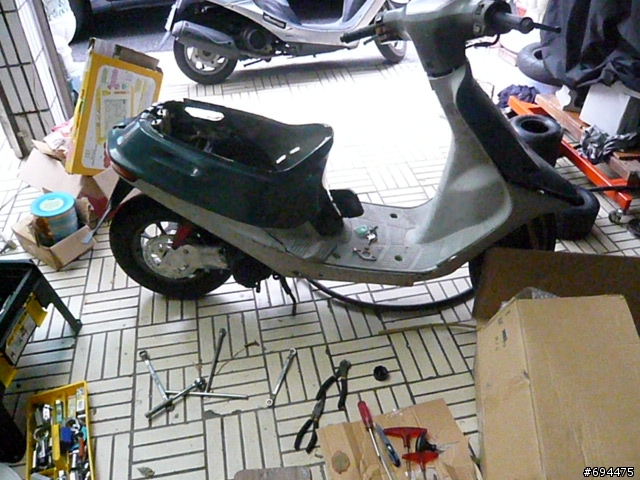

即將再生的舊車
按這裡檢視圖片

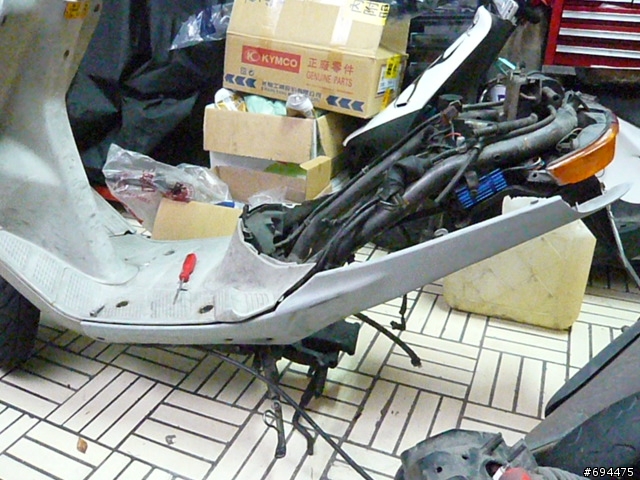

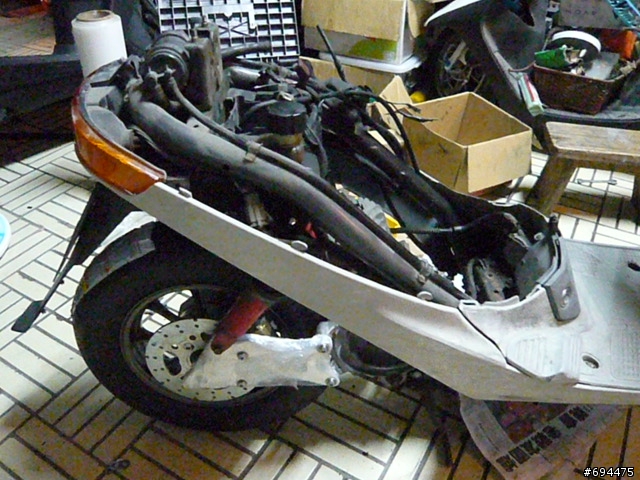

拆開來
按這裡檢視圖片

分解..
按這裡檢視圖片

舊車台掰掰
按這裡檢視圖片

6/25/2010
malossi rs24 1隻賣13800,跟本是在搶人,所以只好用這個..
按這裡檢視圖片

裝上去
按這裡檢視圖片

角度2
按這裡檢視圖片

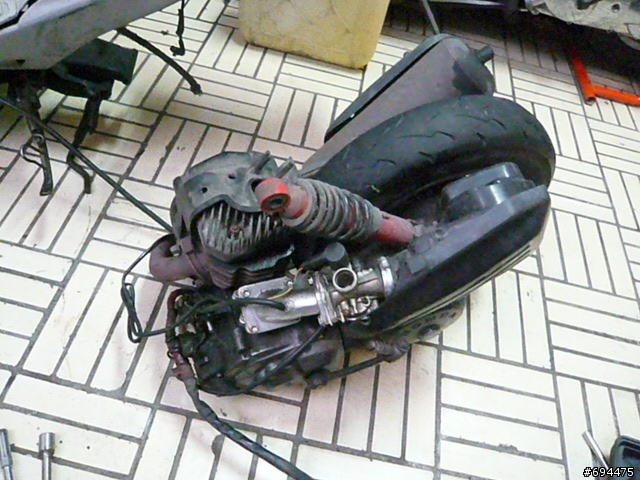

開始拆引擎了..
按這裡檢視圖片

拆除中..
按這裡檢視圖片

拆除中..
按這裡檢視圖片

大合照..
按這裡檢視圖片

06/25/2010/晚
送後輪出去加工
按這裡檢視圖片

操刀者..神祕人物MR.DA
按這裡檢視圖片

後碟哈母
按這裡檢視圖片

接下來換後輪
按這裡檢視圖片

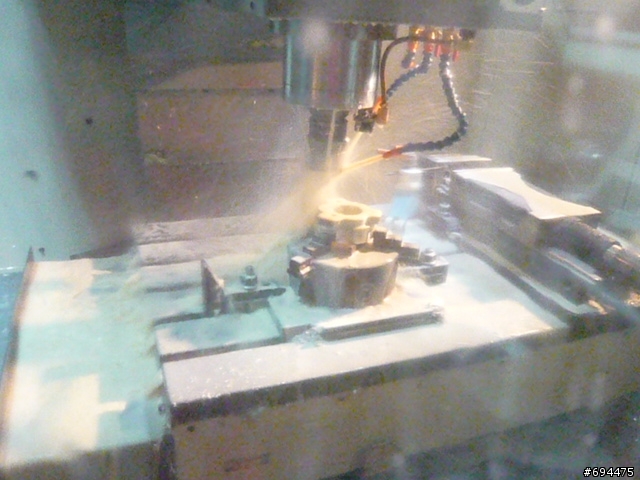

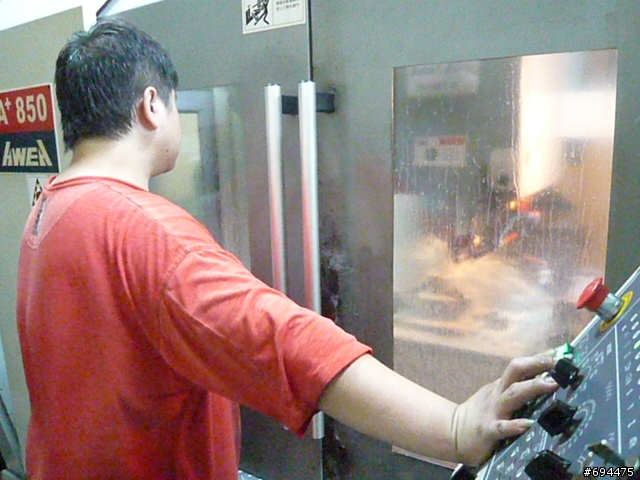

上機台
按這裡檢視圖片

動工..
按這裡檢視圖片

6/26/2010

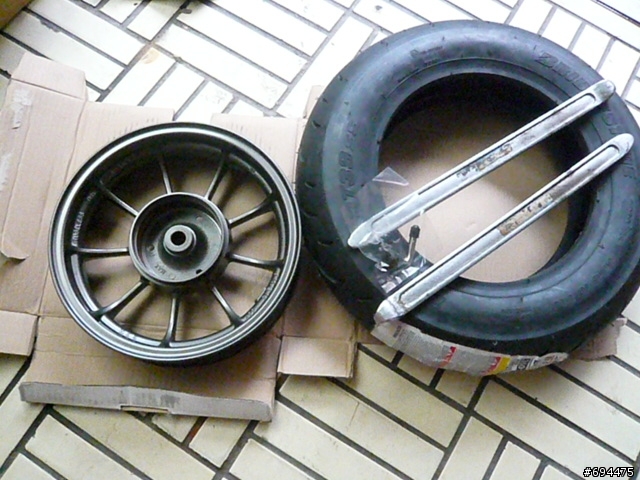

昨天加工的後輪
按這裡檢視圖片

準備上鞋子
按這裡檢視圖片

完工,後輪型號:Bridgestone_bt39_350-10
按這裡檢視圖片

準備清洗CASE
發現小case繃牙..
按這裡檢視圖片

乾脆買新的..
按這裡檢視圖片

洗大case
按這裡檢視圖片

洗完的殘油..
按這裡檢視圖片

要上350-10輪胎所需要修的地方
按這裡檢視圖片

6/26/2010 本來今天約了正妹要出去黑皮的,後來想想這樣會對不起DIO,所以就..

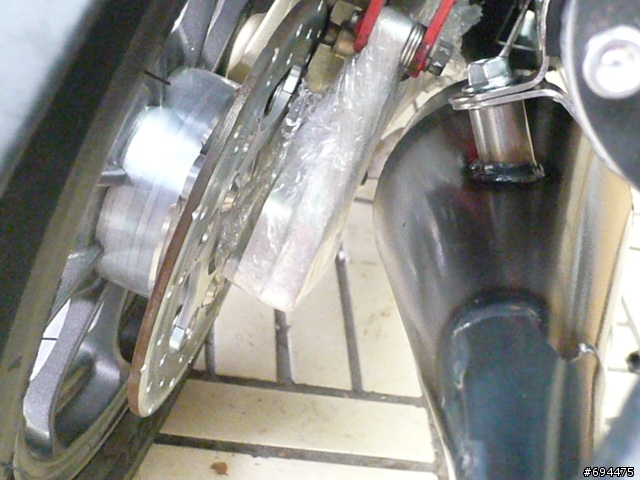

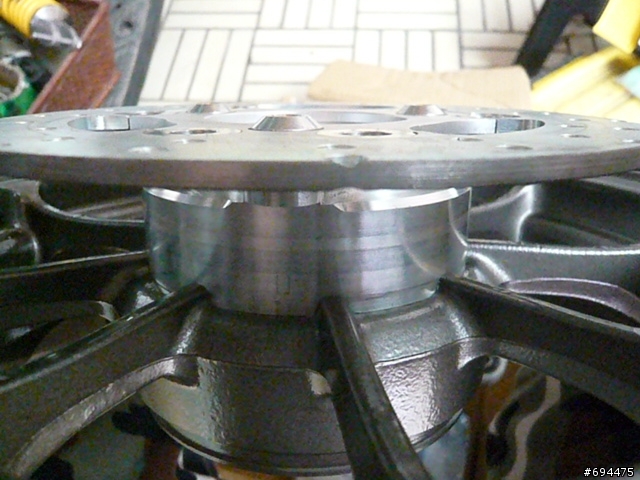

後輪上碟盤
按這裡檢視圖片

角度2
按這裡檢視圖片

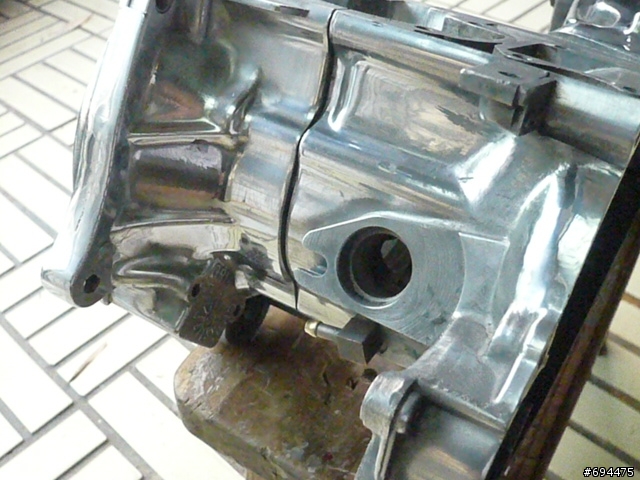

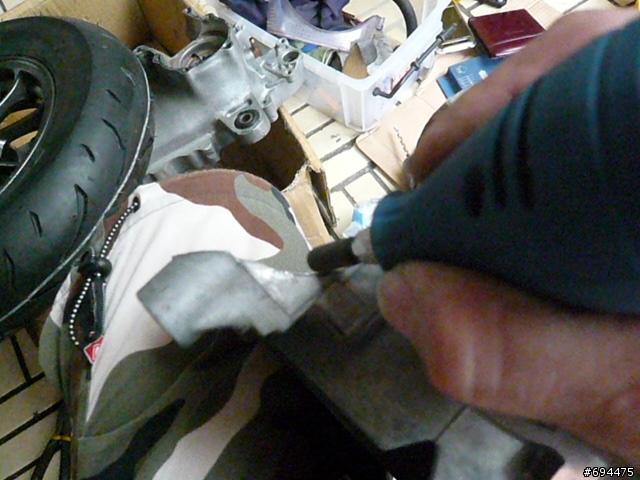

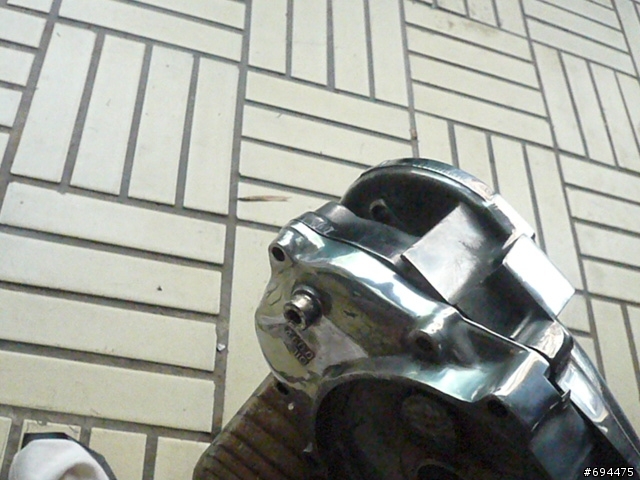

手工修大case好穿大鞋..
按這裡檢視圖片

修修修
按這裡檢視圖片

再修
按這裡檢視圖片

完成..
按這裡檢視圖片

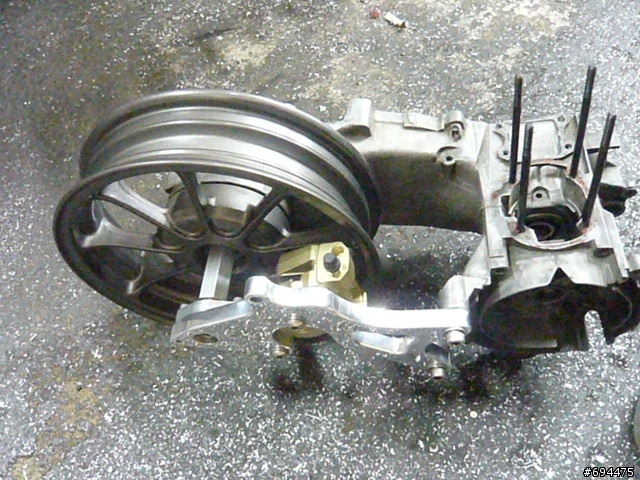

合體
按這裡檢視圖片

角度2
按這裡檢視圖片

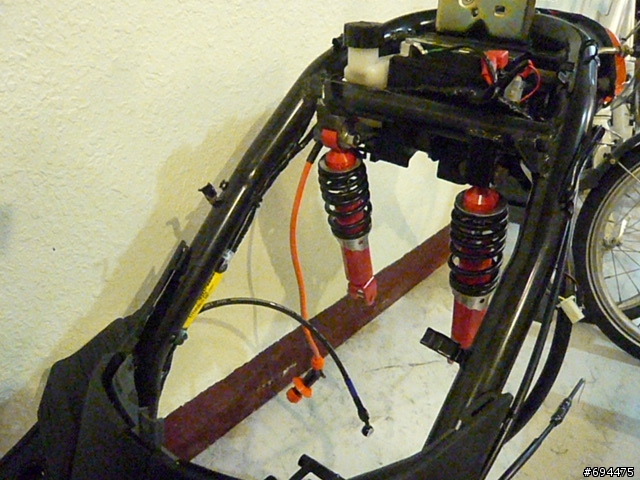

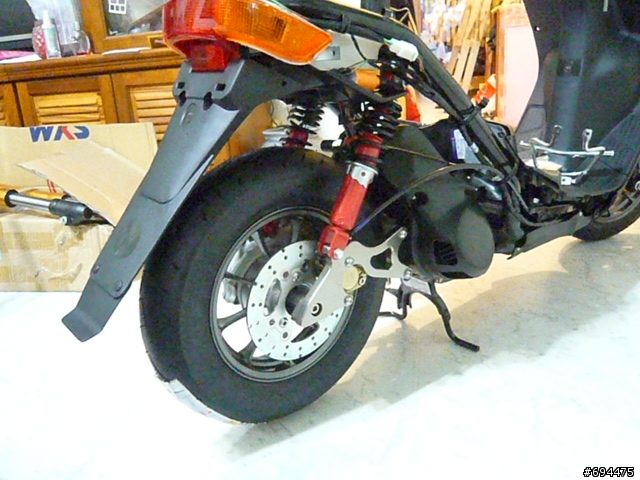

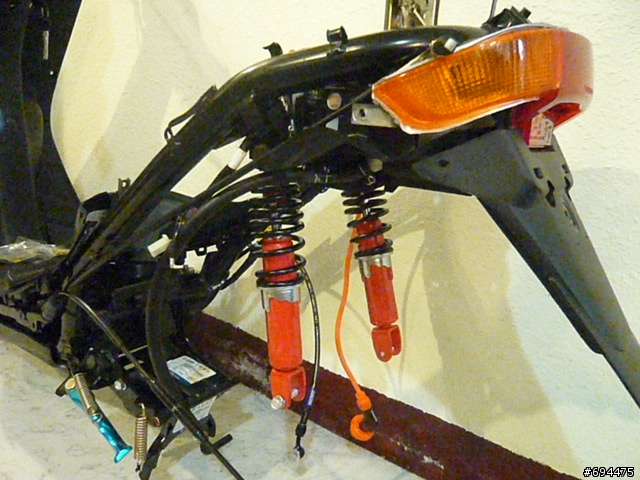

試上新車台..
按這裡檢視圖片

角度2
按這裡檢視圖片

星期天的努力都是為了你..
按這裡檢視圖片

6/28/2010

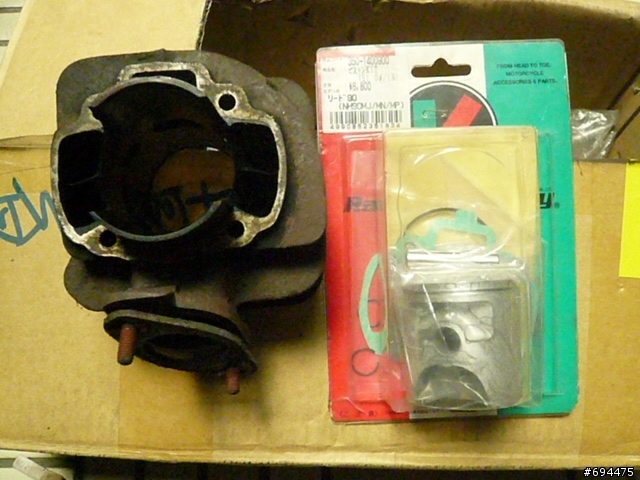

送大路易汽缸出去搪缸
按這裡檢視圖片

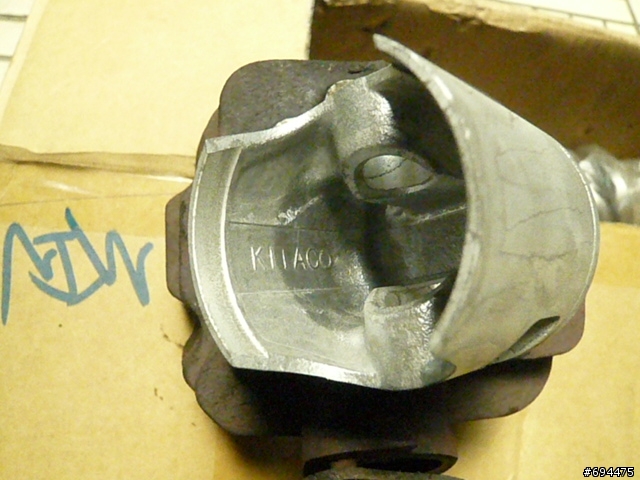

所用的活塞
按這裡檢視圖片

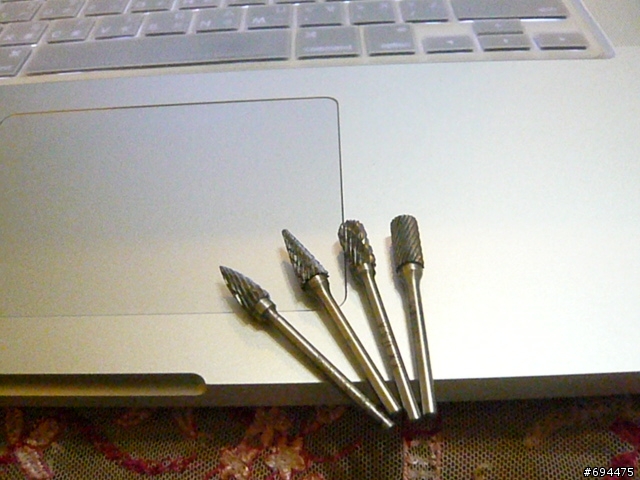

找了一下午才買到的刻磨刀
按這裡檢視圖片

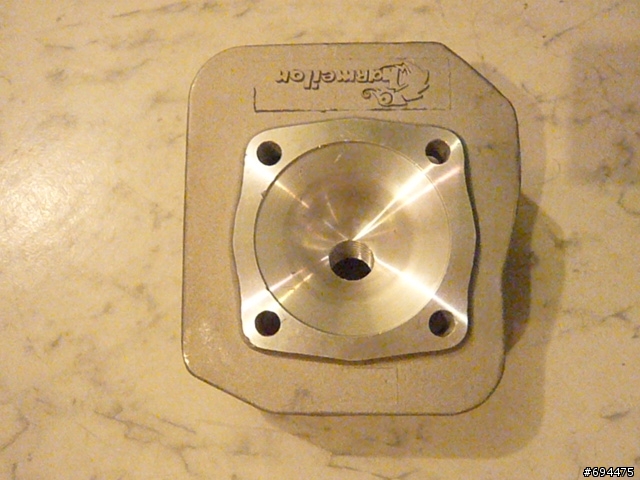

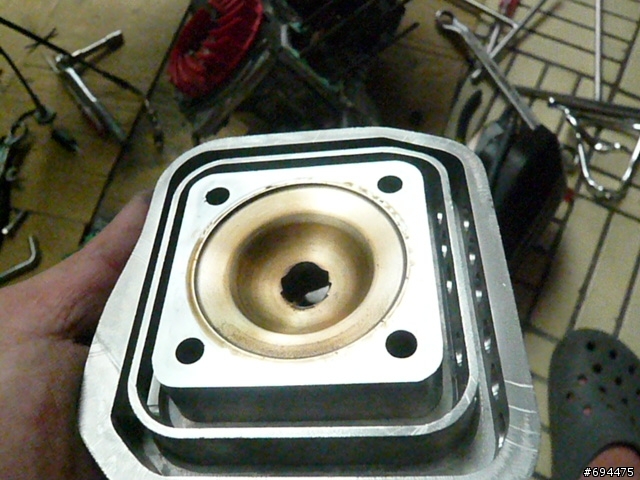

神秘人物A的汽缸蓋A
按這裡檢視圖片

神秘人物A的汽缸蓋B
按這裡檢視圖片

2個燃燒室的型狀不同,到時後試試哪個效果好..
按這裡檢視圖片

6/29/2010
曲軸修改前
按這裡檢視圖片

修改後..
按這裡檢視圖片

特寫1...
按這裡檢視圖片

特寫2..
按這裡檢視圖片

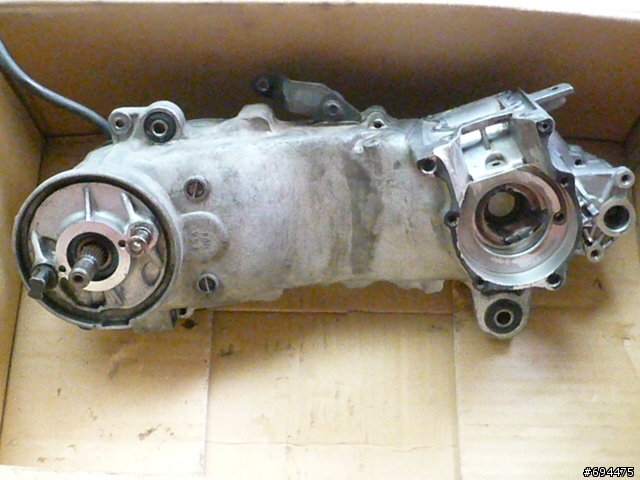

曲軸箱..
按這裡檢視圖片

曲軸箱側面..
按這裡檢視圖片

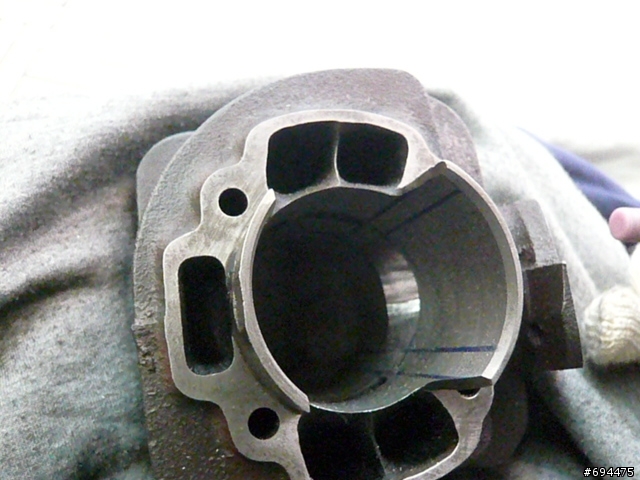

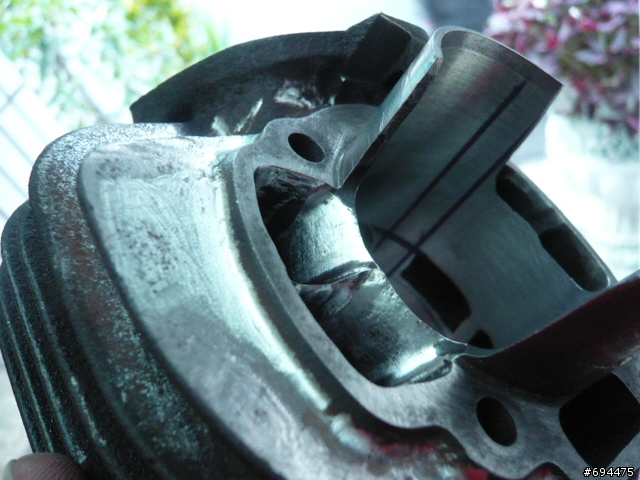

開始挖汽缸..
按這裡檢視圖片

特寫..
按這裡檢視圖片

要修的地方..
按這裡檢視圖片

趕工中,DIO今晚要出去旅行.....
組裝..
按這裡檢視圖片

組裝..
按這裡檢視圖片

再組裝..
按這裡檢視圖片

舊車台的最後任務..
按這裡檢視圖片

DIO上車旅行..距離目的地還有4小時...
按這裡檢視圖片

6/30/2010
汽缸加工中...大路易有夠難磨的..
按這裡檢視圖片

因為愛..
按這裡檢視圖片

再難磨也要磨下去..
按這裡檢視圖片

完工
按這裡檢視圖片

角度1
按這裡檢視圖片

角度2
按這裡檢視圖片

準備清洗..
按這裡檢視圖片

混合malossi 7.1
按這裡檢視圖片

真美...
按這裡檢視圖片

07/01/2010
神秘人物A因為倒陽,腎痛,住院中,計畫被迫暫停幾天...

07/02/2010
神秘人物A破病在床,還在為DIO設計草圖..
按這裡檢視圖片

今天加工的對象..
按這裡檢視圖片

加工中..
按這裡檢視圖片

加工中..
按這裡檢視圖片

加工中...
按這裡檢視圖片

完工..
按這裡檢視圖片

角度2
按這裡檢視圖片

0703/2010

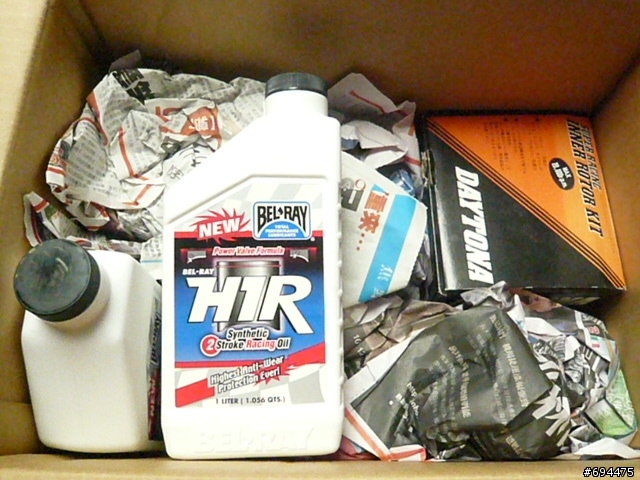

收到一箱東西
按這裡檢視圖片

原來是機油,因為沒廢機油幫浦,所以以後只能喝這個..
按這裡檢視圖片

今天載神秘人物A返家,結果發現這個..

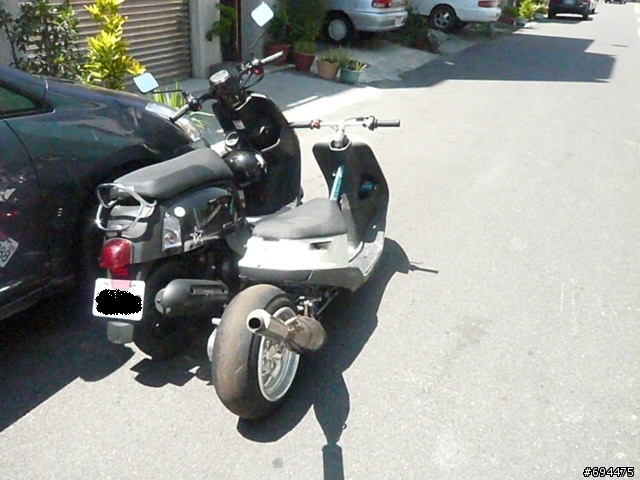

跑直線的DIO????
按這裡檢視圖片

有夠大棵的..
按這裡檢視圖片

前輪..
按這裡檢視圖片

前輪..
按這裡檢視圖片

電盤..
按這裡檢視圖片

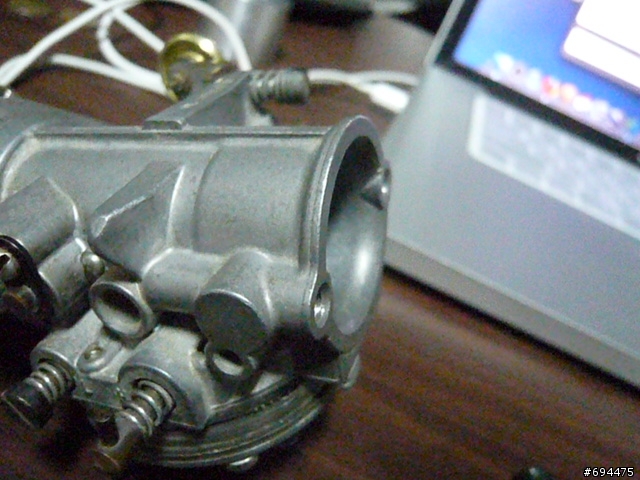

化油器..
按這裡檢視圖片

後輪..
按這裡檢視圖片

這是??
按這裡檢視圖片

打開看看..
按這裡檢視圖片

無言..
按這裡檢視圖片

無言..
按這裡檢視圖片

再無言..
按這裡檢視圖片

借出來騎看看..
按這裡檢視圖片

2010/07/04/晨
星期六和各位神秘人物開會討論結果,目前完成度約50%,還要繼續努力..
按這裡檢視圖片

2010/07/06/晚
剛做完砂光的外殼...
按這裡檢視圖片

最後顏色確認..
按這裡檢視圖片

光源2
按這裡檢視圖片

光源3
按這裡檢視圖片

2010/07/08/晚
載回一箱東西
按這裡檢視圖片

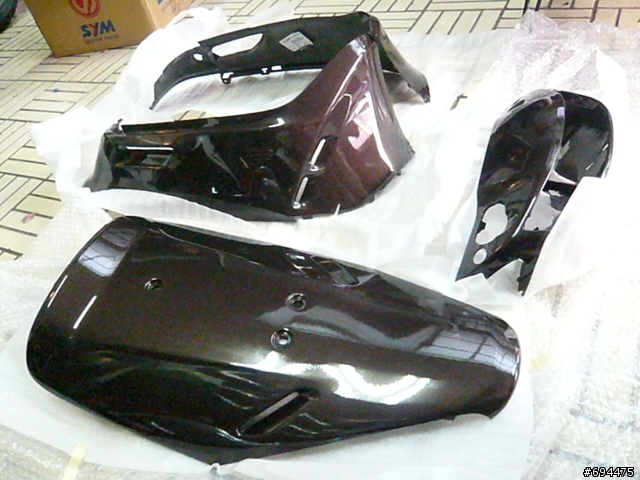

原來烤漆已經完成
按這裡檢視圖片

各位覺得這顏色美嗎?
按這裡檢視圖片

組裝中
按這裡檢視圖片

組裝中..
按這裡檢視圖片

組裝中..
按這裡檢視圖片

後照鏡座
按這裡檢視圖片

完成..
按這裡檢視圖片

正面
按這裡檢視圖片

左手邊
按這裡檢視圖片

右手邊
按這裡檢視圖片

左手再一張
按這裡檢視圖片

車頭側面
按這裡檢視圖片

遠一點
按這裡檢視圖片

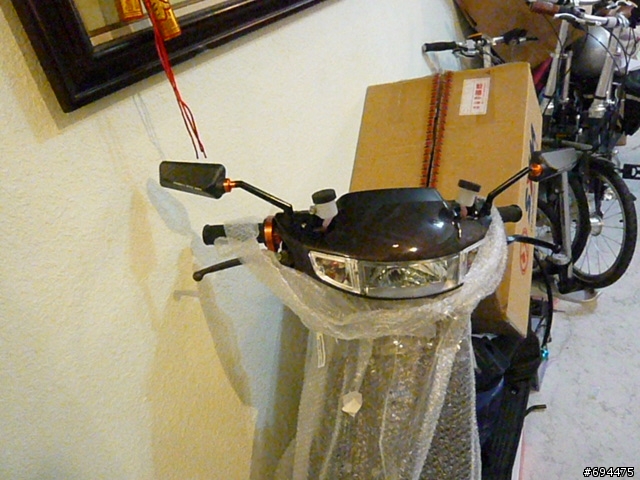

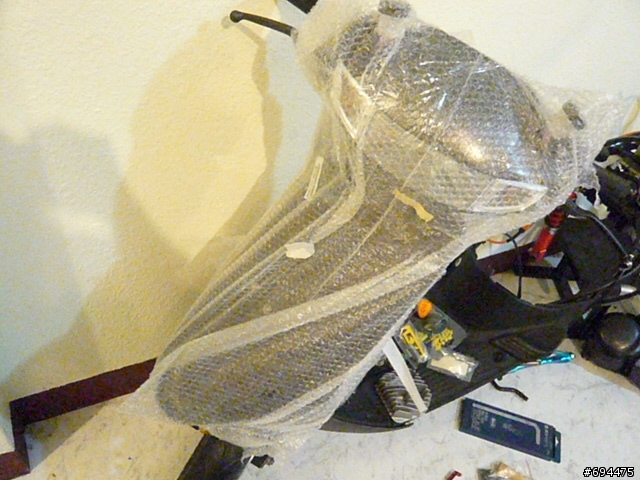

先讓他批著頭紗吧 :)
按這裡檢視圖片

2010/07/12

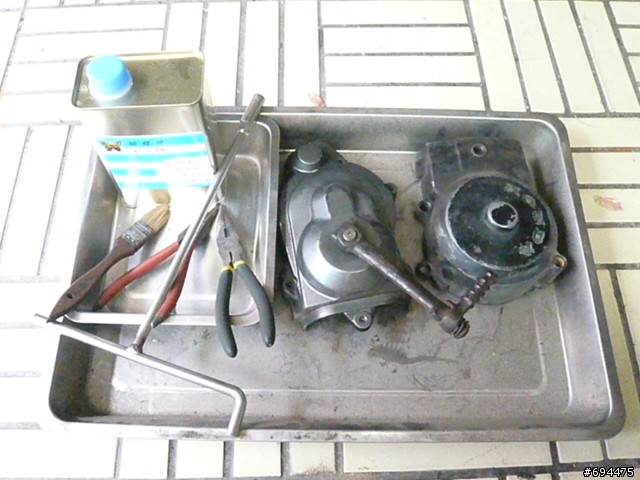

傳動外蓋
按這裡檢視圖片

拆掉齒輪
按這裡檢視圖片

完成
按這裡檢視圖片

浸泡去漆水
按這裡檢視圖片

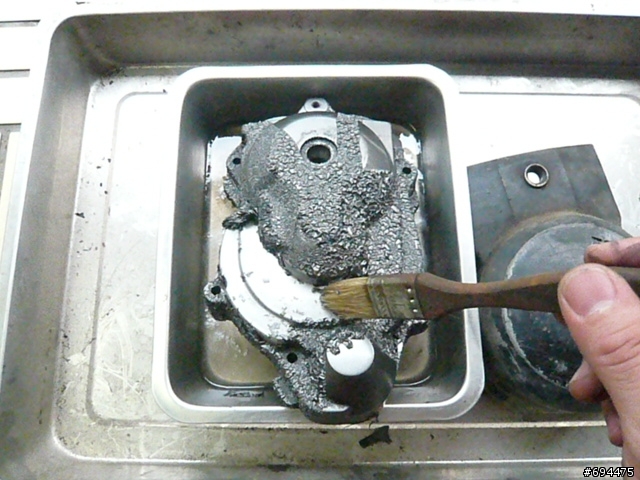

去漆
按這裡檢視圖片

完工
按這裡檢視圖片

拋光中..
按這裡檢視圖片

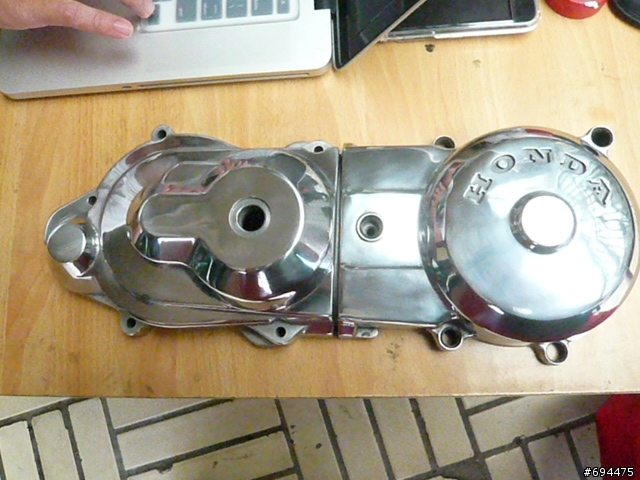

傳動蓋拋光完成
按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片

07/12/2010/晚
跑去神秘A家中視察進度,結果發現這些...

應該是在製造供油部份的零組件
按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片

07/13/2010

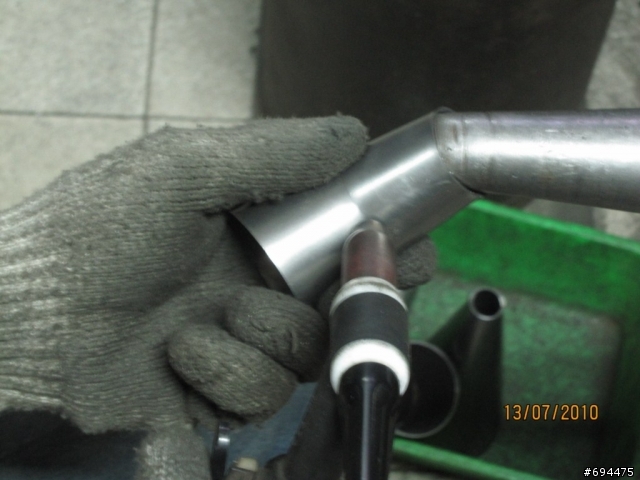

找了好久才找到這個寶貝
按這裡檢視圖片

重量為EEEE (這個電子秤只能量到100g)
按這裡檢視圖片


07/14/2010/午

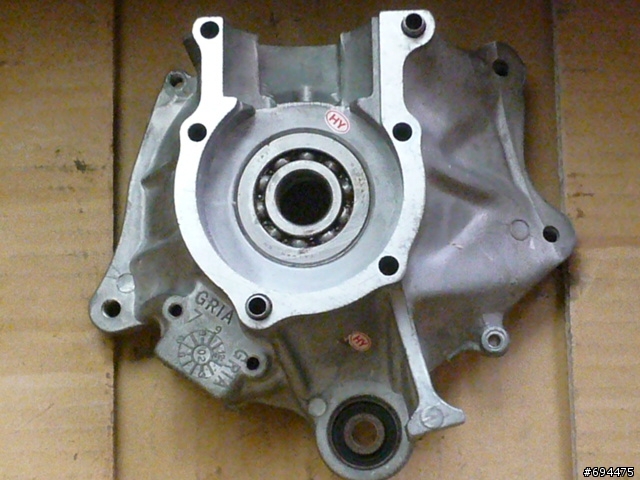

齒輪箱蓋
按這裡檢視圖片

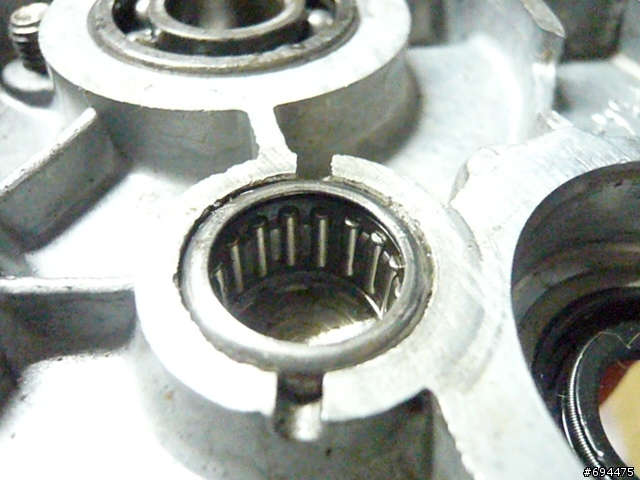

加工植入滾針培林
按這裡檢視圖片

試運轉..
按這裡檢視圖片

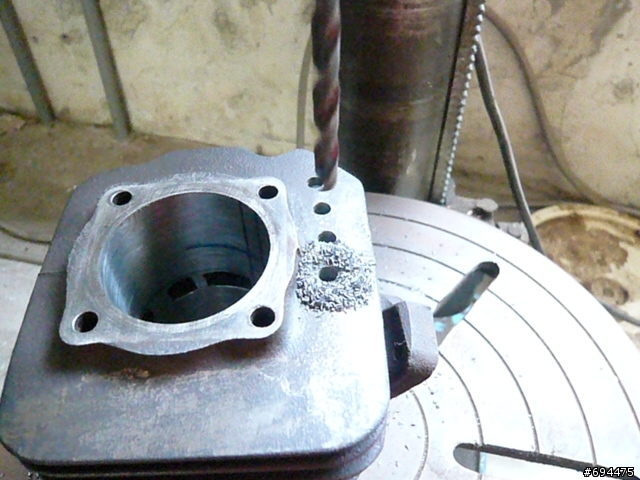

加工汽缸中..
按這裡檢視圖片

有夠硬,一共斷了2隻..
按這裡檢視圖片

完成
按這裡檢視圖片

角度2
按這裡檢視圖片

順便裝上活塞
按這裡檢視圖片

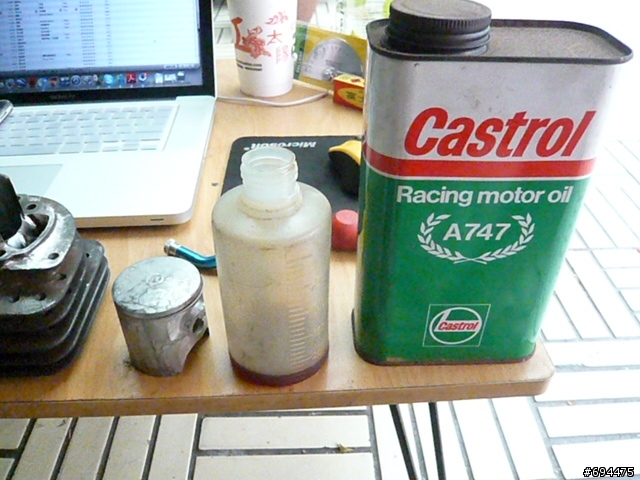

先上點油..
按這裡檢視圖片

上油..
按這裡檢視圖片

這邊也上..
按這裡檢視圖片

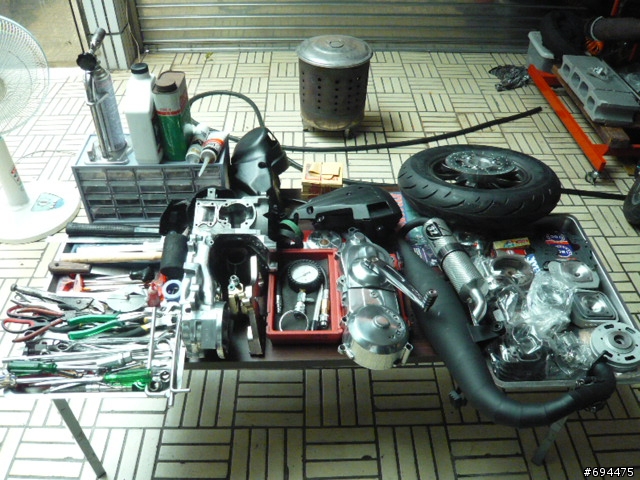

整個引擎內要用的東西總算到齊..
按這裡檢視圖片

準備要配車的離合器
按這裡檢視圖片

先全部蓋起來,今天晚上要出遠門去接在外旅行的小DIO回家了..
按這裡檢視圖片


07/15/2010
出發去接小DIO回家
按這裡檢視圖片

總算..
按這裡檢視圖片

在小DIO身上找到一箱東西..
按這裡檢視圖片

這是..
按這裡檢視圖片

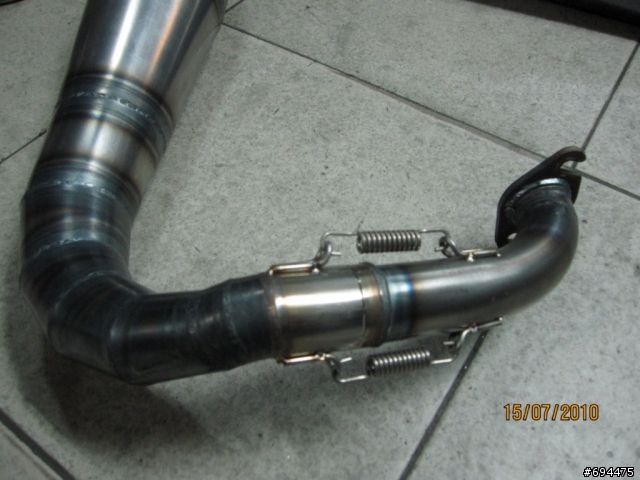

傳說中的古代終極兵器..
按這裡檢視圖片

角度2
按這裡檢視圖片

角度3
按這裡檢視圖片

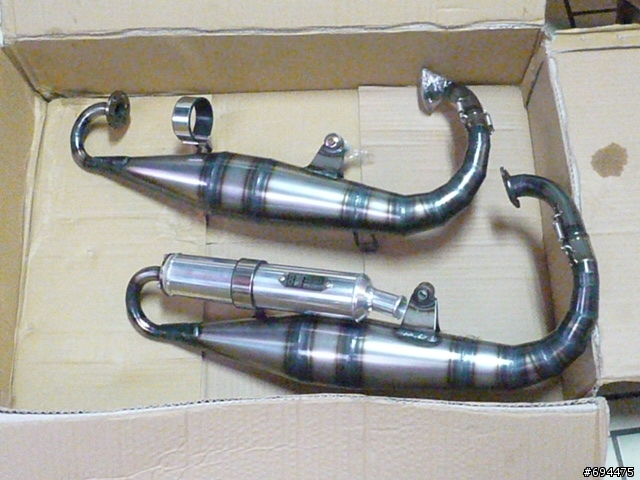

雙刀流..
按這裡檢視圖片

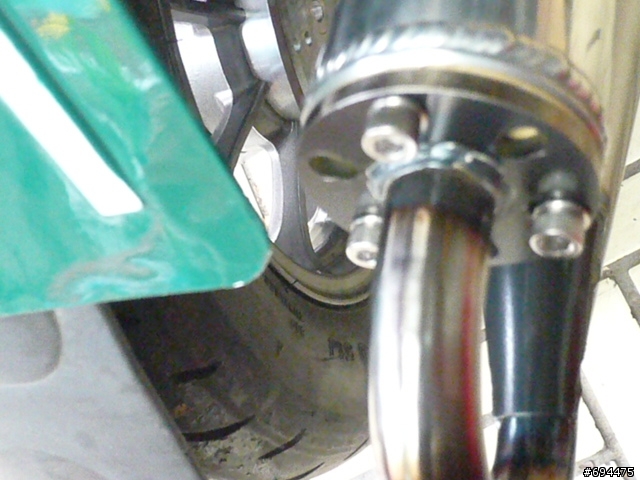

換掉尾管..
按這裡檢視圖片

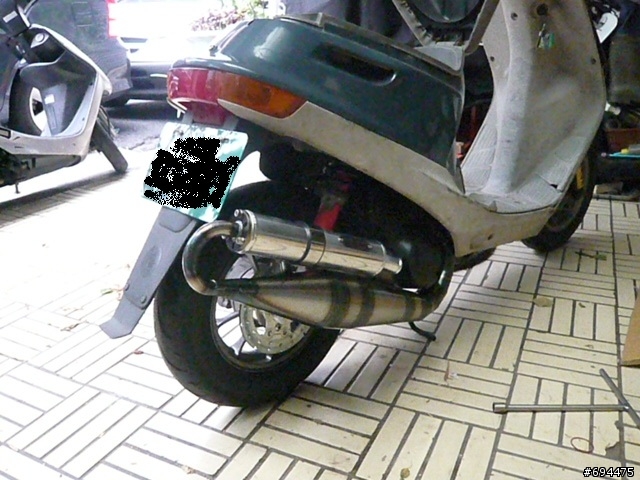

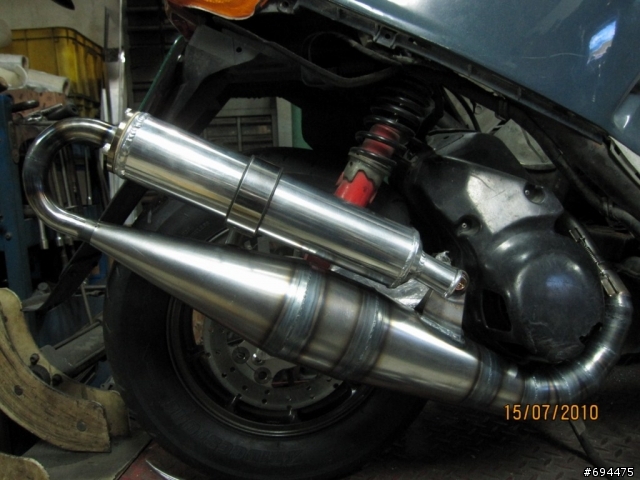

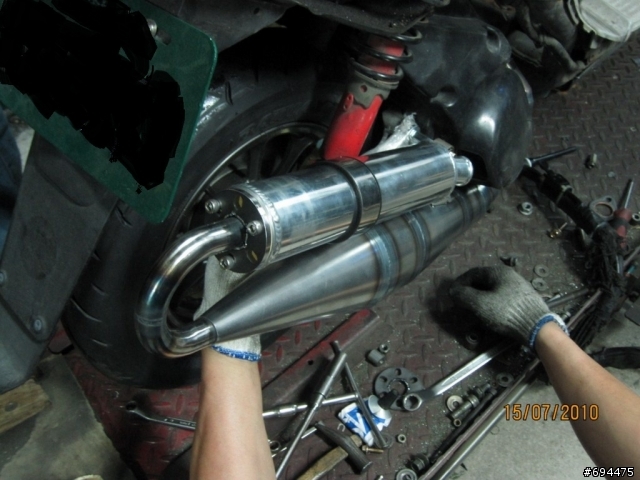

裝上去試看看..
按這裡檢視圖片

角度2
按這裡檢視圖片

角度3
按這裡檢視圖片

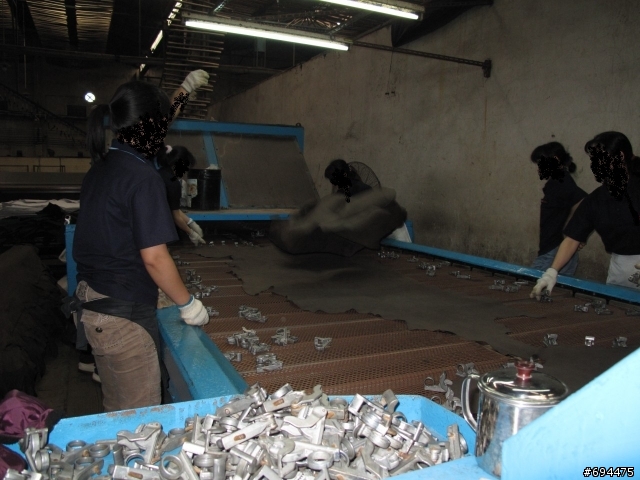

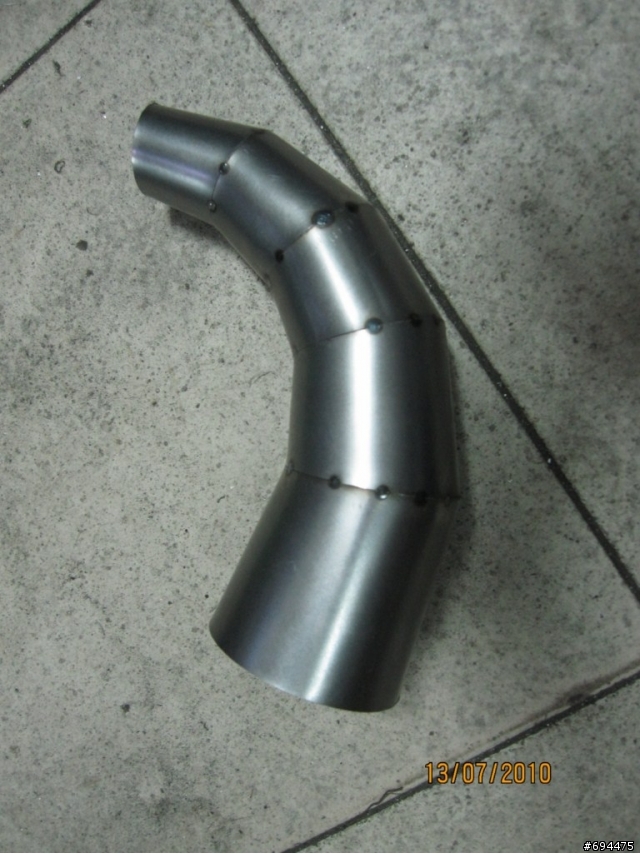

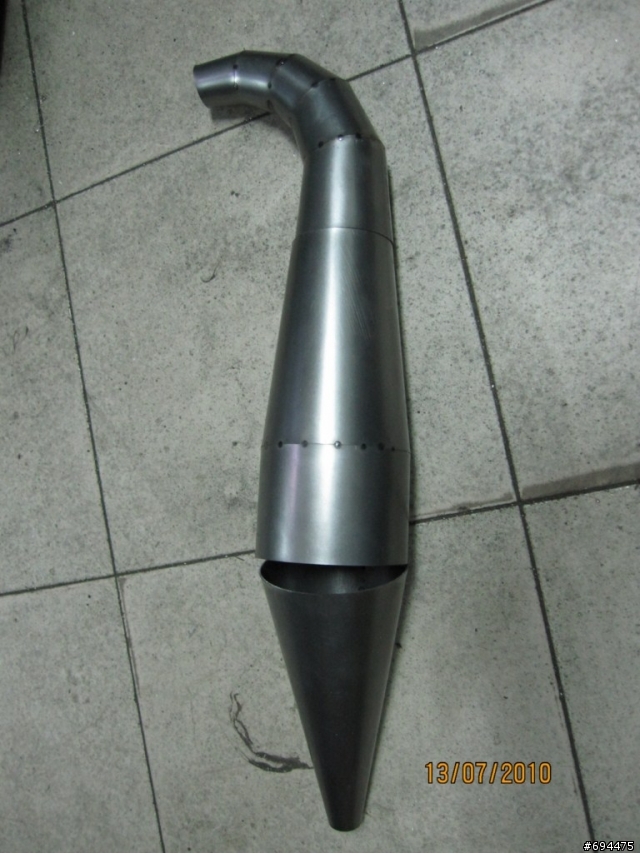

原來小DIO外出旅行2星期是自己跑到 "八國聯軍比耐力的地方" 尋找傳說中的名師,打造屬於自己的名器..
圖1
按這裡檢視圖片

圖2
按這裡檢視圖片

圖3
按這裡檢視圖片

圖4
按這裡檢視圖片

圖5
按這裡檢視圖片

圖6
按這裡檢視圖片

圖7
按這裡檢視圖片

圖8
按這裡檢視圖片

圖9
按這裡檢視圖片

圖10
按這裡檢視圖片

圖11
按這裡檢視圖片

圖12
按這裡檢視圖片

圖13
按這裡檢視圖片

圖14
按這裡檢視圖片

圖15
按這裡檢視圖片

圖16
按這裡檢視圖片

圖17
按這裡檢視圖片

圖18
按這裡檢視圖片

圖19
按這裡檢視圖片

圖20
按這裡檢視圖片

圖21
按這裡檢視圖片


開始分解引擎..
按這裡檢視圖片

準備CASE 拋光..
按這裡檢視圖片



07/19/2010
考慮了很久,還是決定把排氣管給噴成黑色..
準備動工..
按這裡檢視圖片

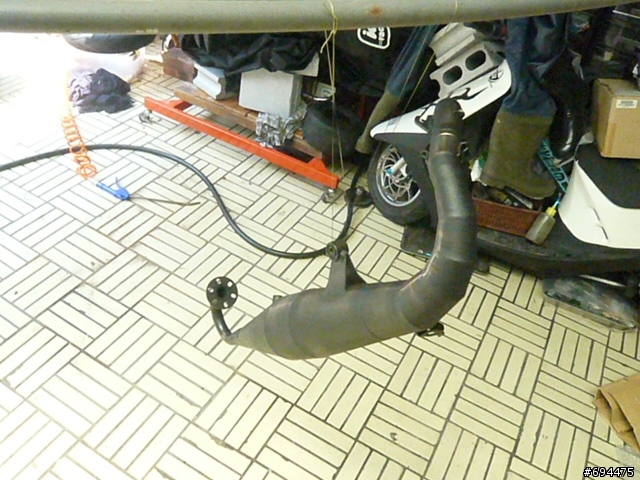

吊起來..
按這裡檢視圖片

用火烤掉水份和油漬..
按這裡檢視圖片

噴塗第一層
按這裡檢視圖片

靜置待乾..
按這裡檢視圖片

噴屠第二層
按這裡檢視圖片

再靜置
按這裡檢視圖片

共噴了4層..完工
按這裡檢視圖片

合體
按這裡檢視圖片

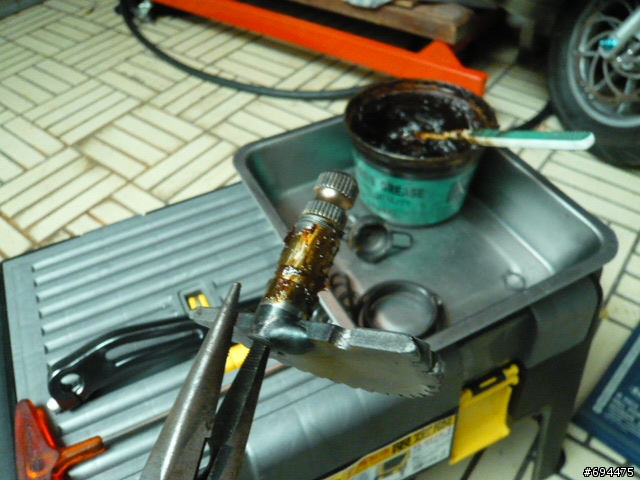

準備組合傳動蓋..
按這裡檢視圖片

上黃油..
按這裡檢視圖片

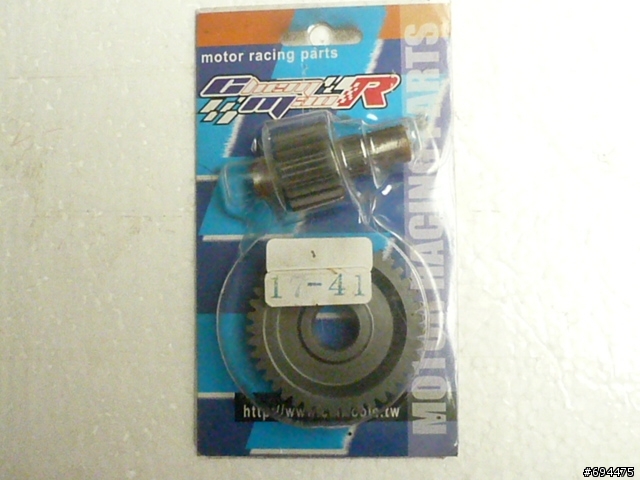

因為發現齒輪已經崩牙,所以一樣換新的..
按這裡檢視圖片

完成..
按這裡檢視圖片

07/19/2010/晚
這種管,都會有共震的雜聲,該怎麼辦呢?
按這裡檢視圖片

材料 : 耐油的汽油管和水電用的軟式迫緊條
按這裡檢視圖片

拆開來..
按這裡檢視圖片

繞一繞..
按這裡檢視圖片

合體..
按這裡檢視圖片

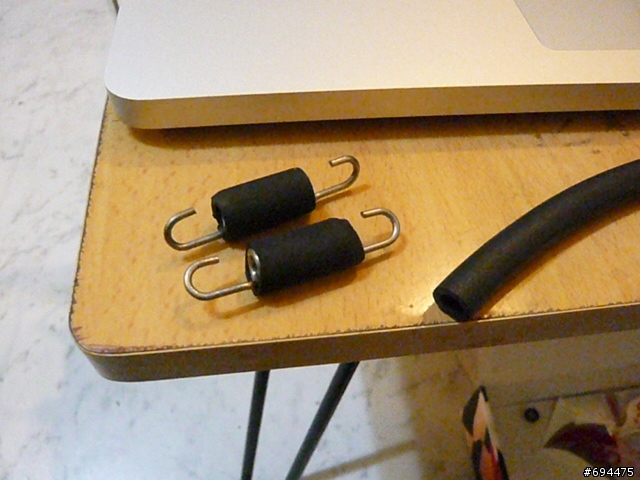

把彈簧穿上汽油管..
按這裡檢視圖片

合體..
按這裡檢視圖片

完成..
按這裡檢視圖片

網路上隨便買的後照鏡到了..
按這裡檢視圖片

裝上去..
按這裡檢視圖片



07/20/2010/晚

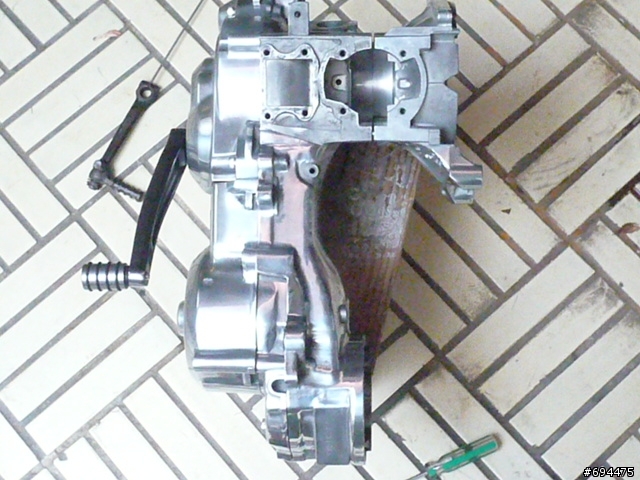

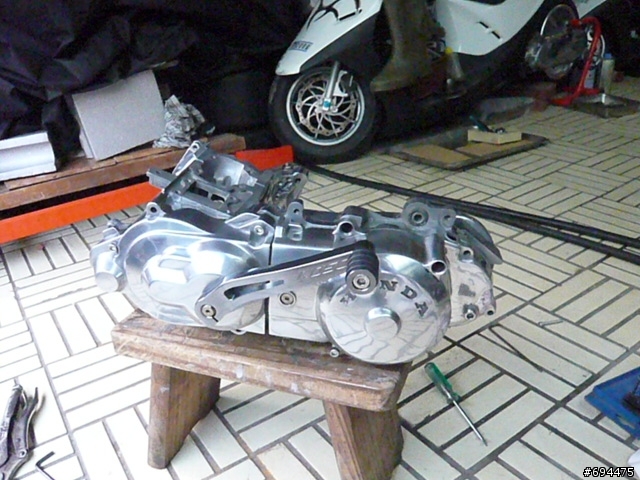

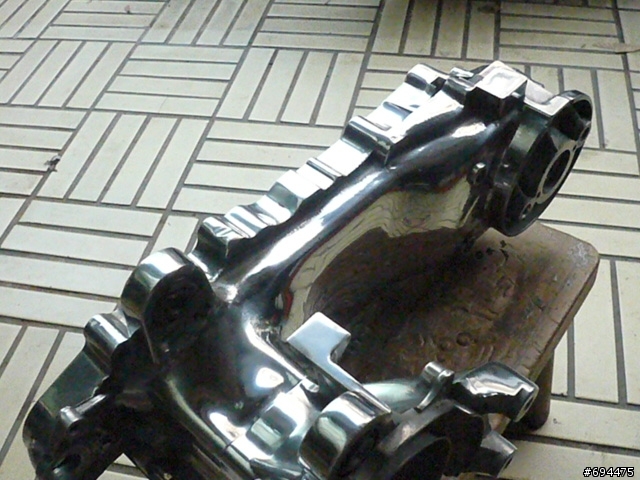

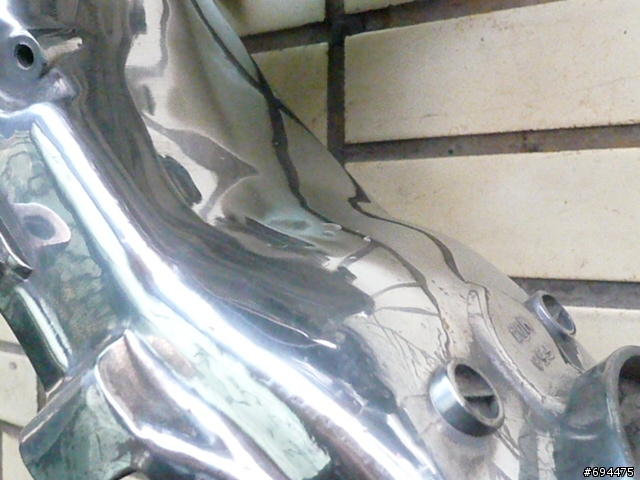

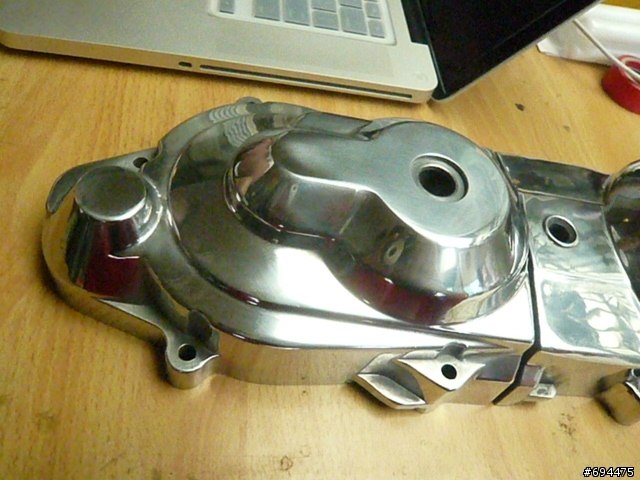

所有鋁件拋光完成..
圖1
按這裡檢視圖片

圖2
按這裡檢視圖片

圖3
按這裡檢視圖片

圖4
按這裡檢視圖片

圖5
按這裡檢視圖片

圖6
按這裡檢視圖片

圖7
按這裡檢視圖片

圖8
按這裡檢視圖片

圖9
按這裡檢視圖片

圖10
按這裡檢視圖片

完成
按這裡檢視圖片

角度2
按這裡檢視圖片


07/21/2010/午

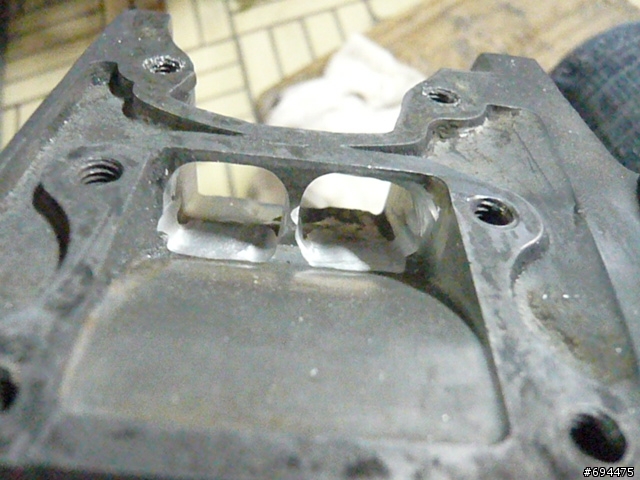

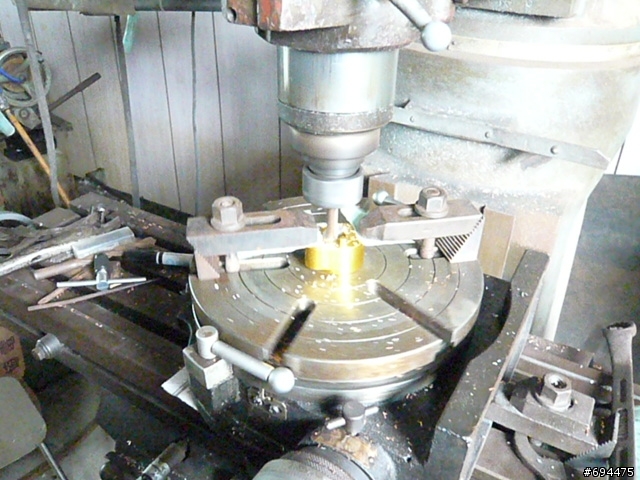

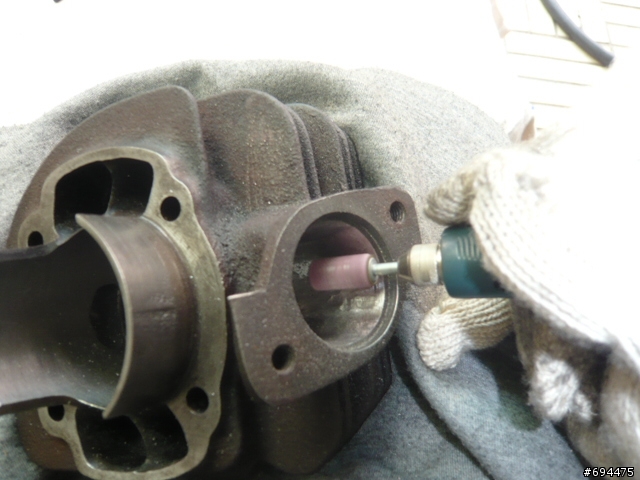

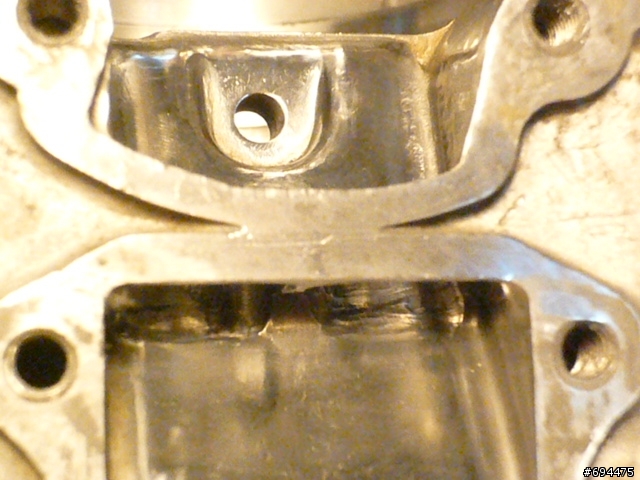

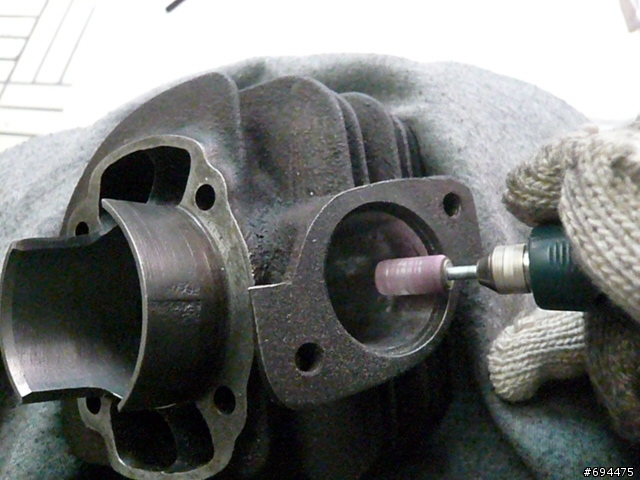

準備加工氣道
按這裡檢視圖片

開工..
按這裡檢視圖片

加工..
按這裡檢視圖片

加工..
按這裡檢視圖片

加工..
按這裡檢視圖片

加工..
按這裡檢視圖片

完成..
按這裡檢視圖片

完成..
按這裡檢視圖片

完成..
按這裡檢視圖片

完成..
按這裡檢視圖片

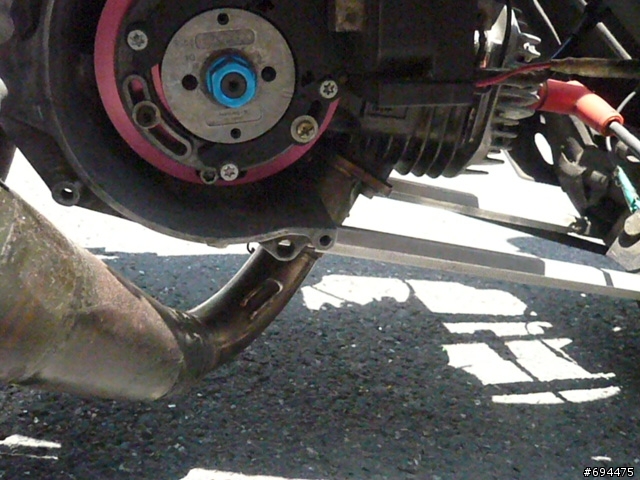

準備先試用加工過的電盤..
按這裡檢視圖片

噴漆..
按這裡檢視圖片

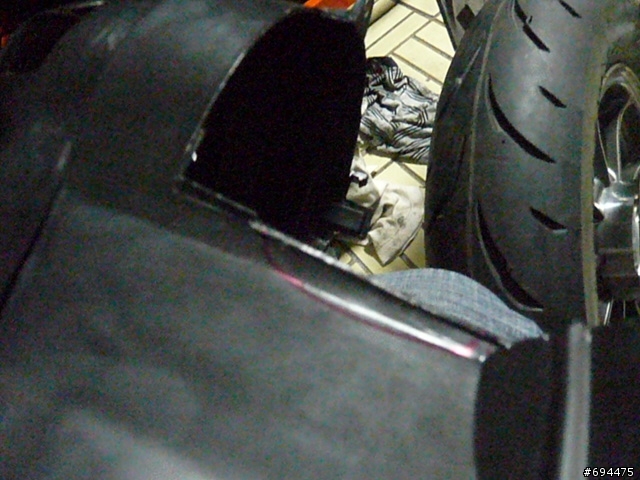

確定輪胎會打到新型的風扇蓋..
直接加工了..
按這裡檢視圖片

加工..
按這裡檢視圖片

完成..
按這裡檢視圖片


07/21/2010/晚
該做,該準備的,全部都已經完成了..
剩下的就只能祈福,願冥界的朋友與宇宙中無形的能量能夠賜予小DIO無限重生的力量...
按這裡檢視圖片


07/22/2010/午
這是準備要...?
按這裡檢視圖片

難道...
按這裡檢視圖片

燒吧.....
按這裡檢視圖片

金紙的力量,決定車的能量..
按這裡檢視圖片

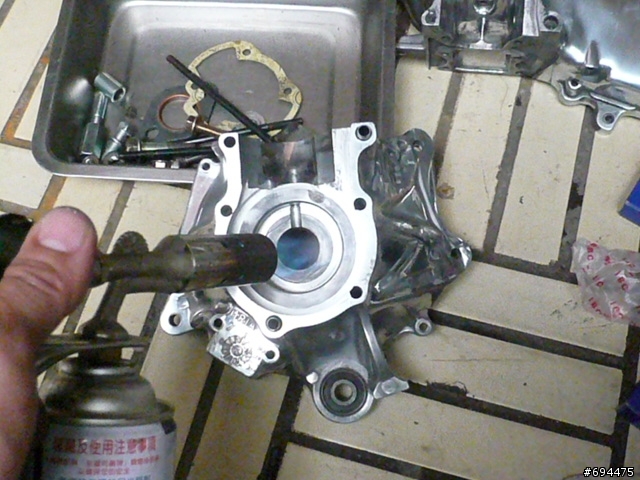

使用燒烤法..
按這裡檢視圖片

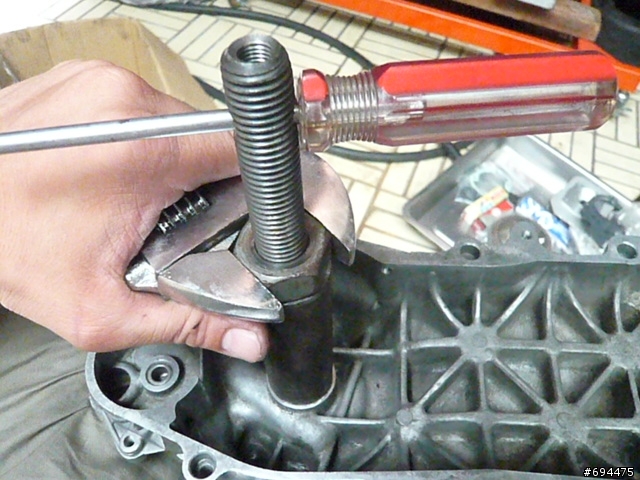

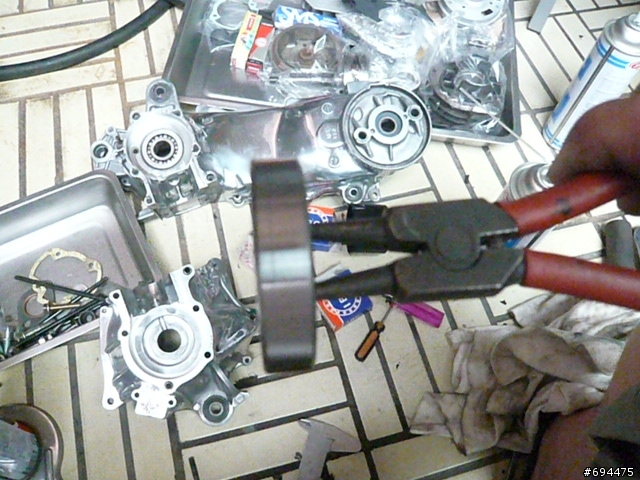

放入培林..
按這裡檢視圖片

燒烤燒烤...
按這裡檢視圖片

會很燙,要小心...
按這裡檢視圖片

裝上去..
按這裡檢視圖片

完成..
按這裡檢視圖片

裝入曲軸..
按這裡檢視圖片

裝..
按這裡檢視圖片

裝裝...
按這裡檢視圖片

完成
按這裡檢視圖片

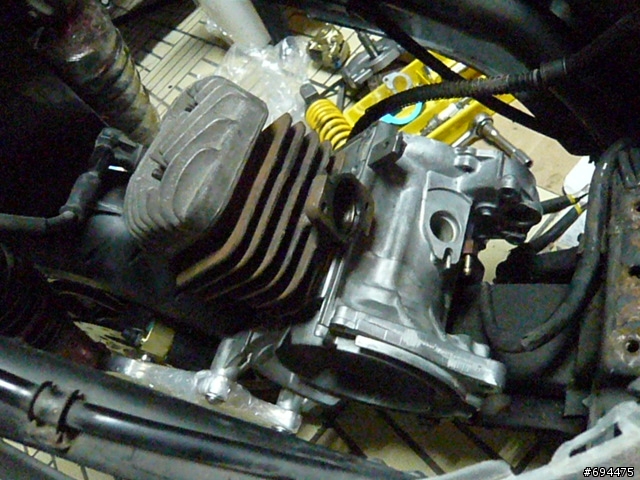

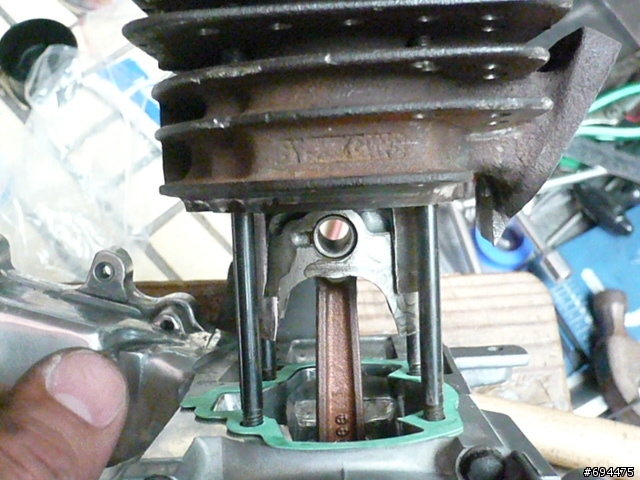

裝汽缸..
按這裡檢視圖片

鎖鎖..
按這裡檢視圖片

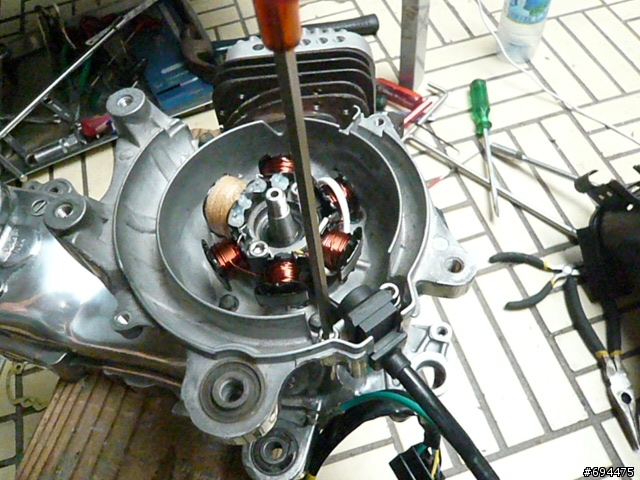

準備上電盤
按這裡檢視圖片

裝..
按這裡檢視圖片

完成..
按這裡檢視圖片

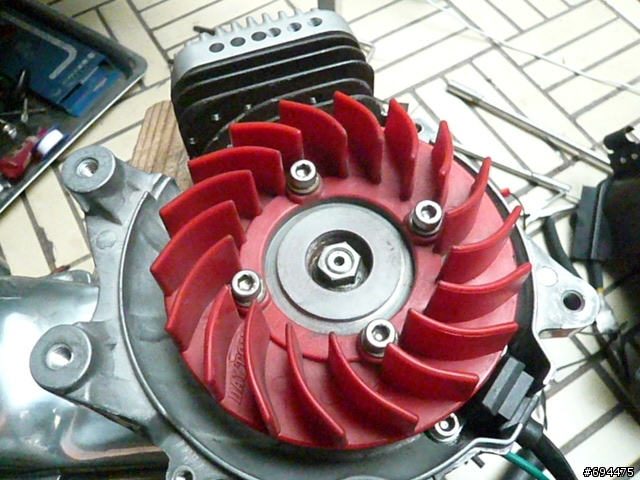

風扇..
按這裡檢視圖片

起動馬達
按這裡檢視圖片

裝上風扇蓋..
按這裡檢視圖片

完成..
按這裡檢視圖片

角度2
按這裡檢視圖片

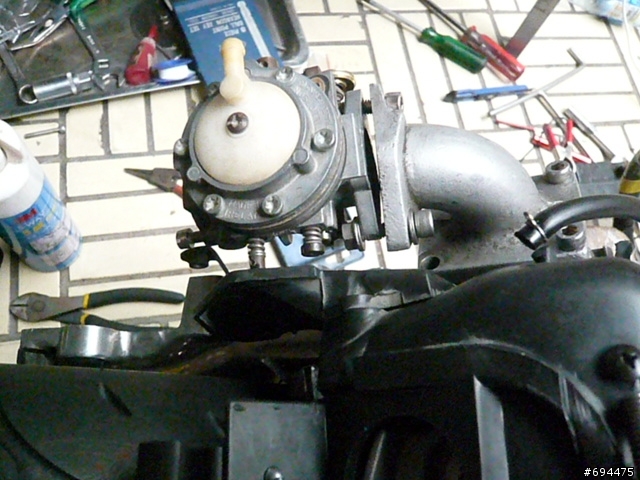

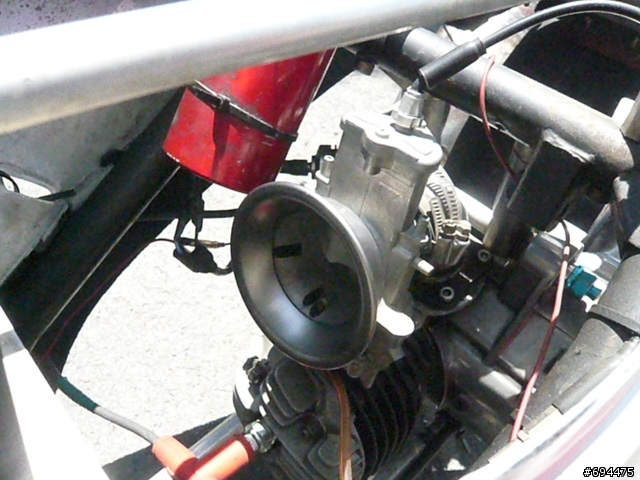

試上岐管及化油器
按這裡檢視圖片

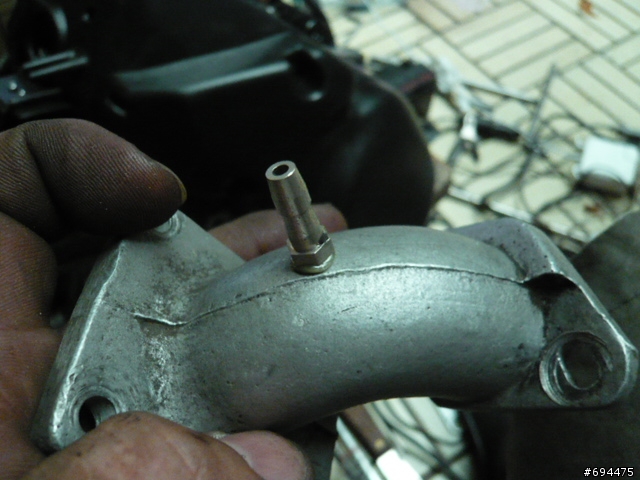

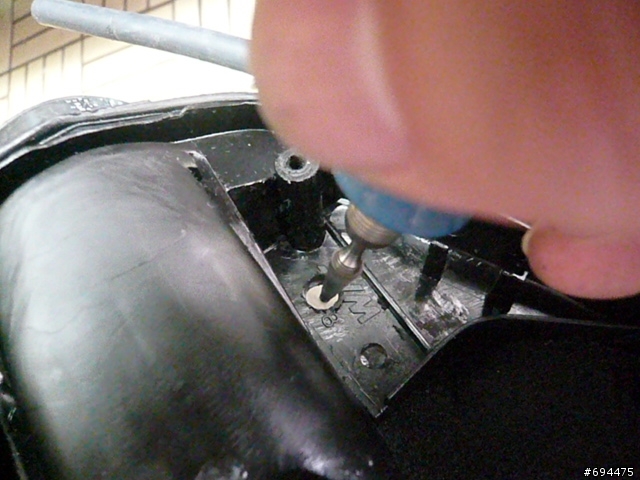

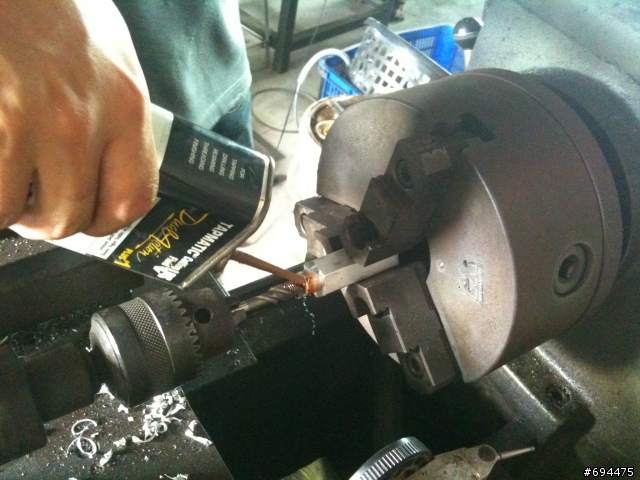

鑽混合機油管孔
按這裡檢視圖片

鑽鑽鑽..
按這裡檢視圖片

加工..
按這裡檢視圖片

加工..
按這裡檢視圖片

完成..
按這裡檢視圖片

裝上去..
按這裡檢視圖片

把整個引擎吊上車子
按這裡檢視圖片

完成..
按這裡檢視圖片

角度2
按這裡檢視圖片

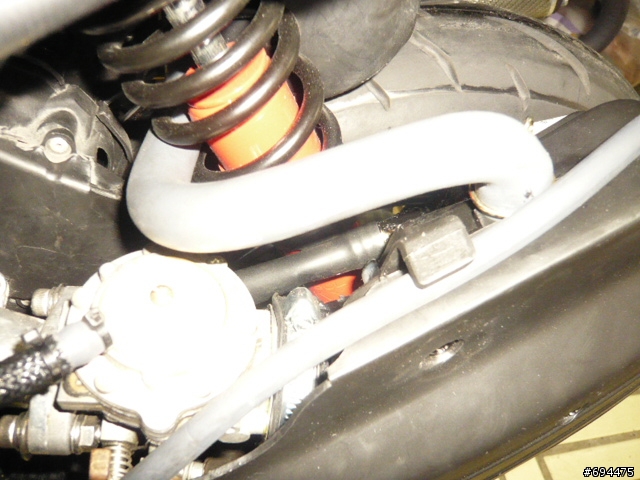

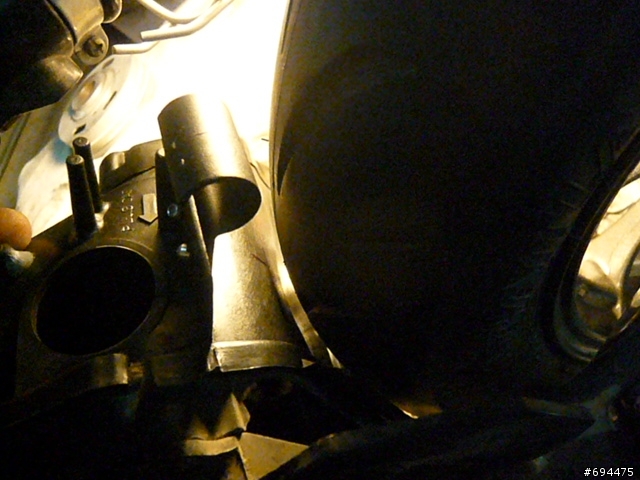

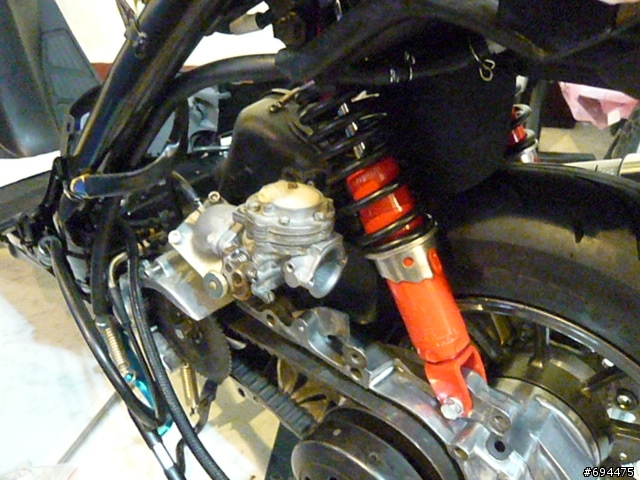

暗.....發現化油器會打到避震器..
按這裡檢視圖片



07/23/2010

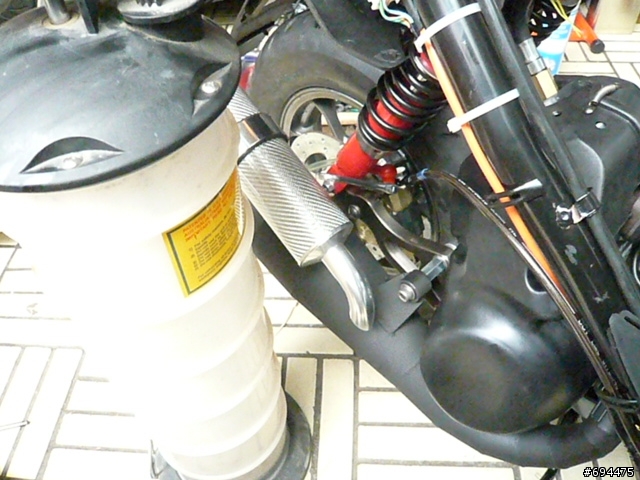

抽空氣..
按這裡檢視圖片

抽抽抽....
按這裡檢視圖片

加齒輪油..
按這裡檢視圖片

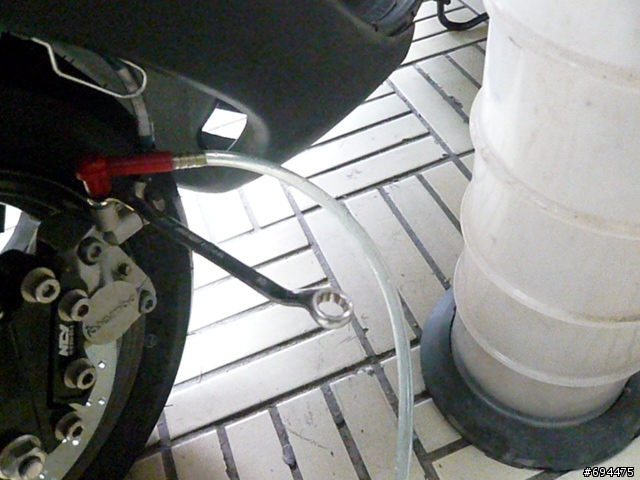

抽後輪..
按這裡檢視圖片

抽抽抽..
按這裡檢視圖片

加機油..
按這裡檢視圖片

缸壓..
按這裡檢視圖片

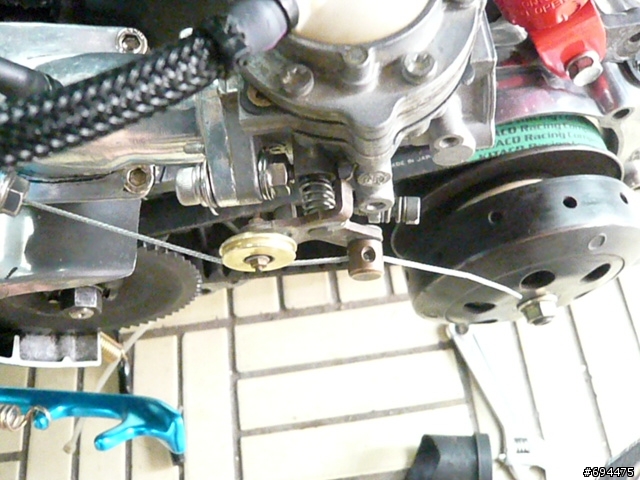

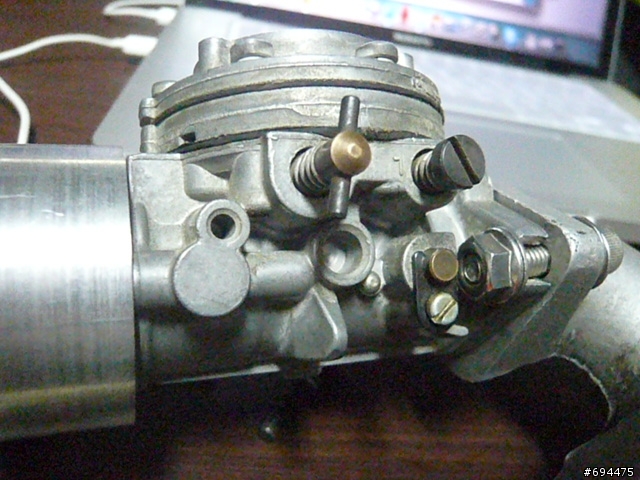

已大慨完成的化油器部份...
按這裡檢視圖片

0724/2010/午

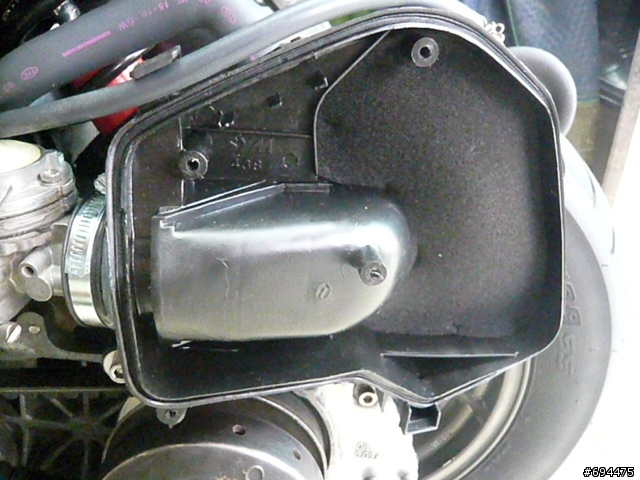

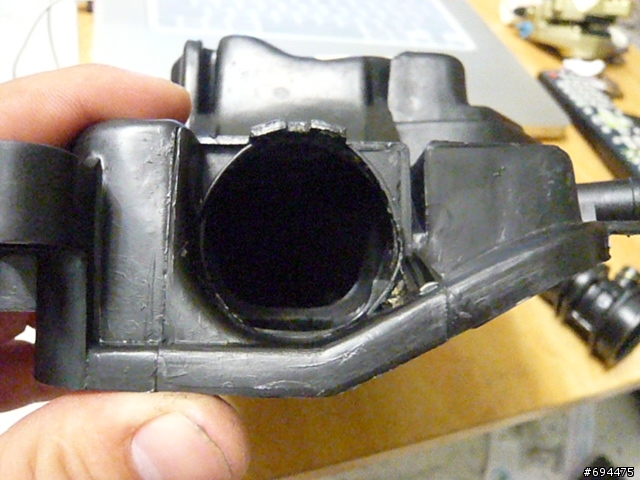

今天加工空濾..
按這裡檢視圖片

拆..
按這裡檢視圖片

挖..
按這裡檢視圖片

換上大的..
按這裡檢視圖片

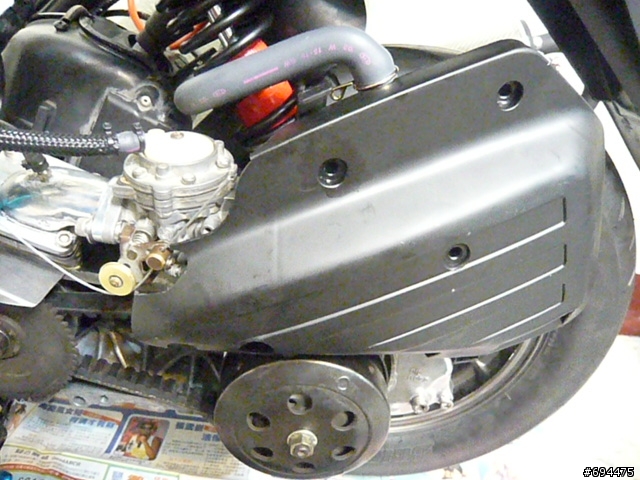

裝上車..
按這裡檢視圖片

完成..(目前傳動是延用舊車的,還未調整)
按這裡檢視圖片


07/28/2010
天空一直飄著雨,感覺DIO的心情也沉悶著起來...
讓他呼吸一下空氣吧....摧了一下油門,轉速立刻破萬轉...
按這裡檢視圖片

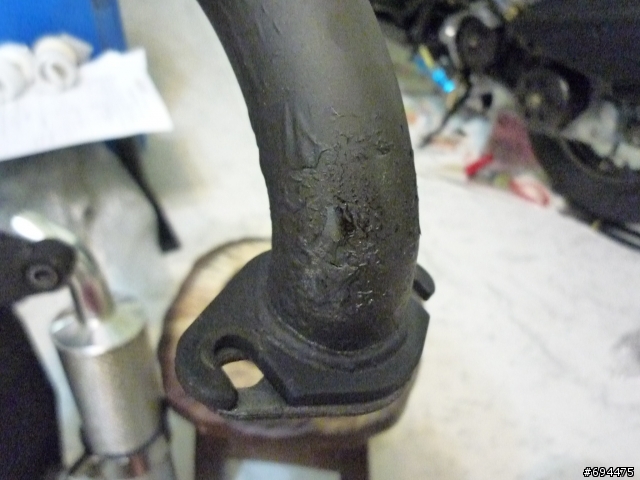

這是什麼鬼....
按這裡檢視圖片

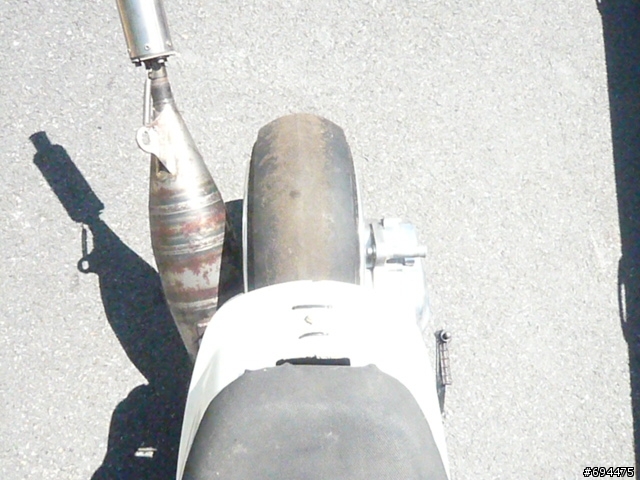

暗.....買到山寨的耐熱漆..
按這裡檢視圖片

慘狀...
按這裡檢視圖片


07/29/2010/午
今天沒心情理DIO了,要出去慶祝一下....
按這裡檢視圖片


07/29/2010/午
買了新的耐熱漆,洗掉重噴...希望不要又是山寨....
按這裡檢視圖片

發動了一下..因該是正品沒錯..
按這裡檢視圖片

今天把傳動換成新的,但又是下雨天,無法測試..

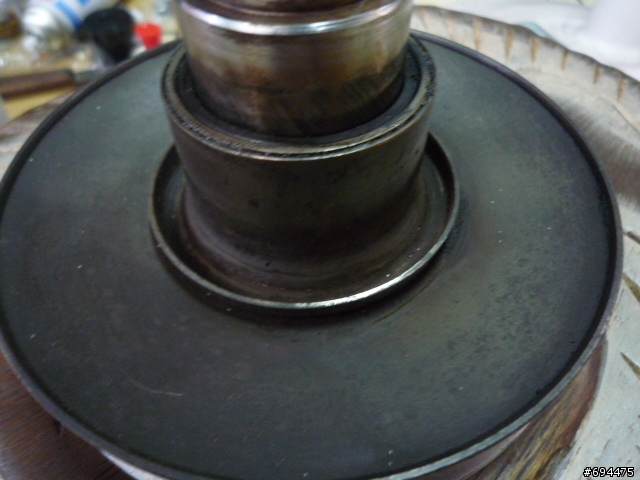

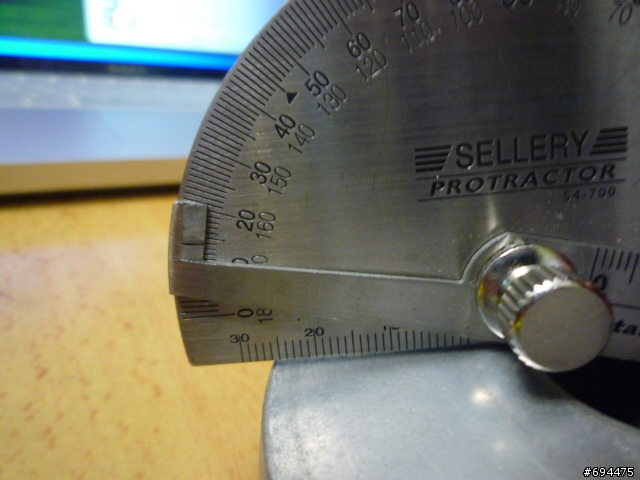

14度的盤
按這裡檢視圖片

8.1g的珠子..
按這裡檢視圖片

新的開閉盤還在貨運中,先用舊的頂著..
按這裡檢視圖片

先放入小鋼珠..
按這裡檢視圖片

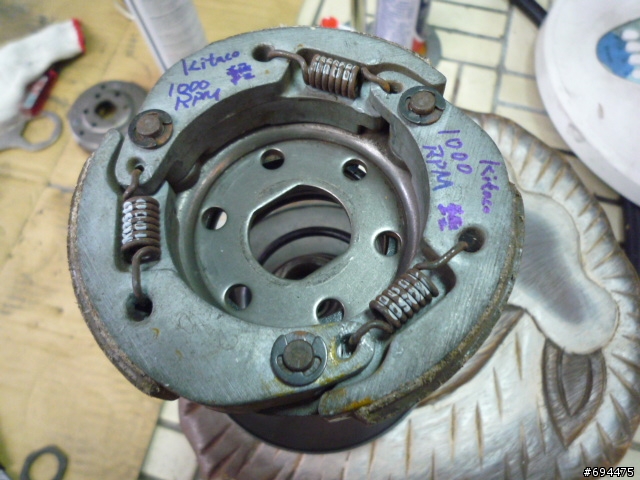

古董全新離合器...大彈簧為1500轉,小彈簧為1000轉
按這裡檢視圖片


08/03/2010
進氣量還是不足..
按這裡檢視圖片

再挖幾個進氣孔..
按這裡檢視圖片

完成..
按這裡檢視圖片

接上管子..
按這裡檢視圖片

完成..
按這裡檢視圖片

火星塞燃燒狀態....油氣稍微重了一點....
按這裡檢視圖片


08/10/2010

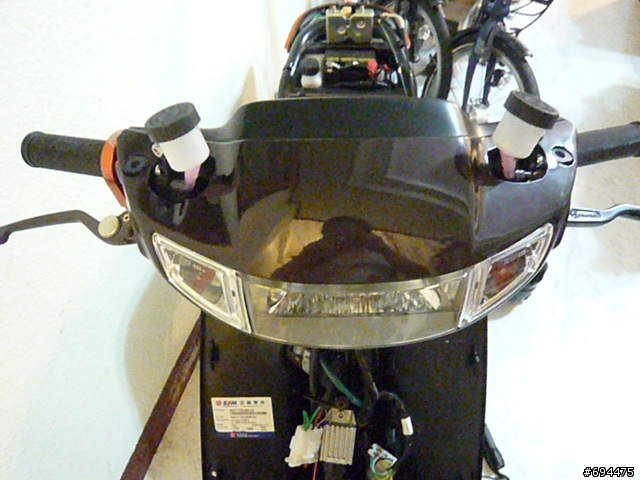

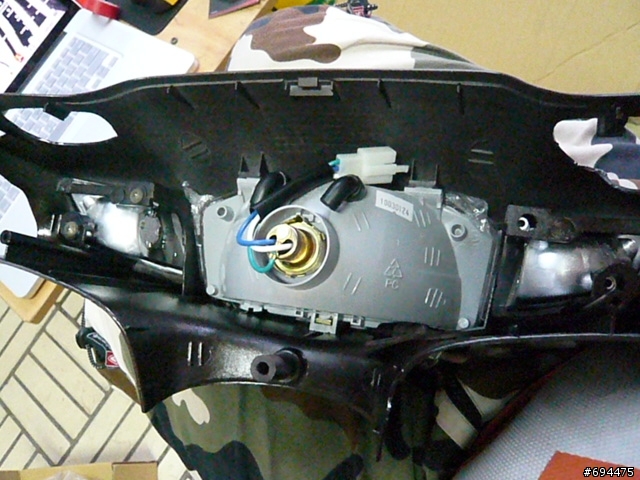

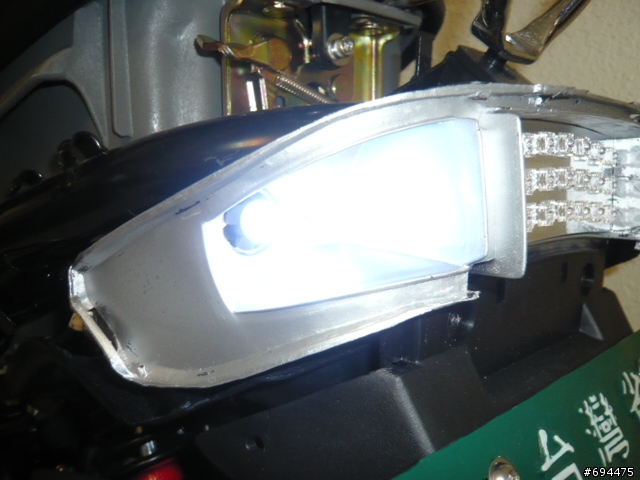

不免俗的...車燈也來LED化..不然好像很掉漆
按這裡檢視圖片

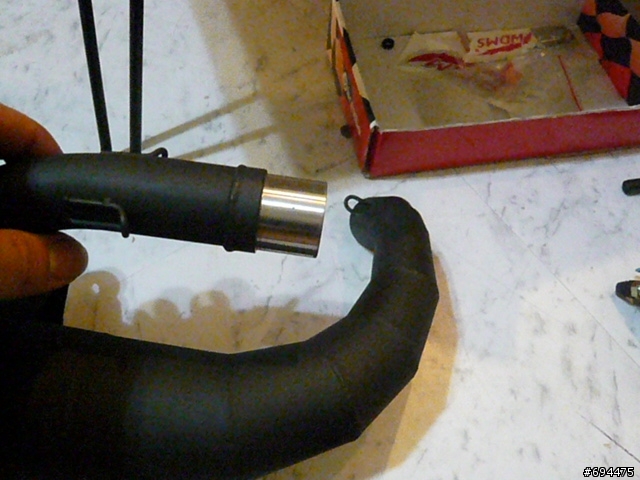

因為之前的排氣管在高轉速時聲音有點"震憾"..所以就直接用進口管的中尾段黏上之前訂制管的前段...
按這裡檢視圖片

角度2
按這裡檢視圖片

準備噴漆..
按這裡檢視圖片

一樣噴黑處理..
按這裡檢視圖片

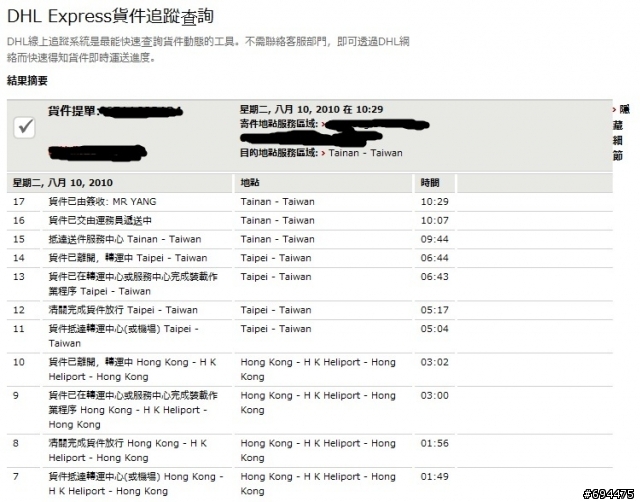

DHL的效率真的有夠快..
按這裡檢視圖片

收到一包東西..
按這裡檢視圖片

原來是訂制的東西已經完成.......是什麼東西就請原諒我不公開了..
按這裡檢視圖片


08/14/2010
這個是..???
按這裡檢視圖片

什麼鬼..??
按這裡檢視圖片

原來是友人要贊助我一張牛皮....就自己選一張吧...
按這裡檢視圖片

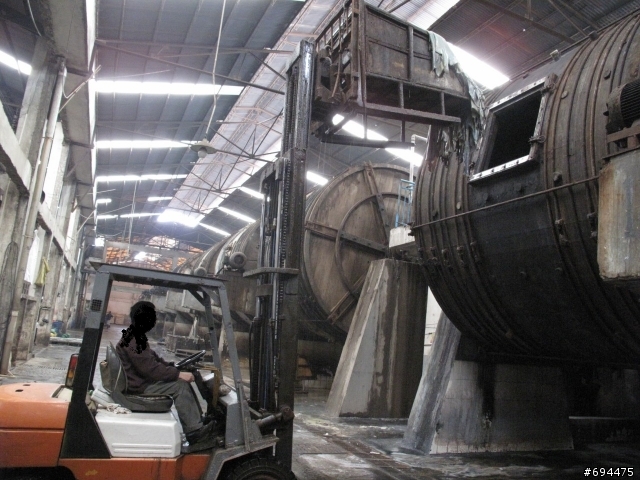

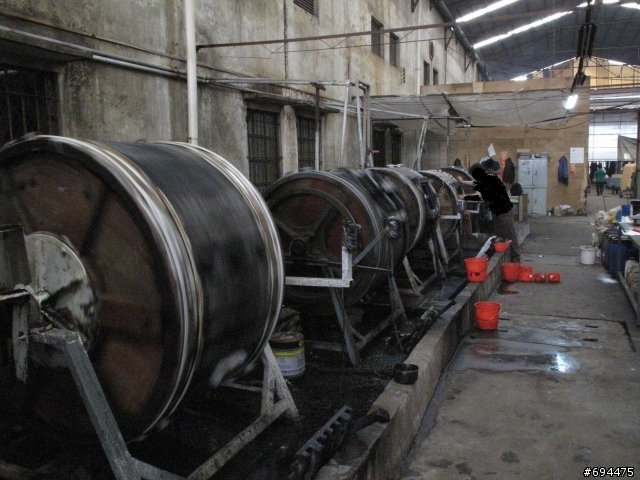

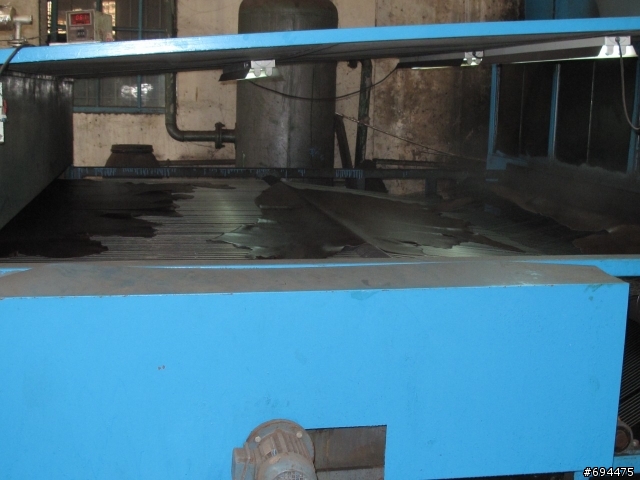

染色中..
按這裡檢視圖片

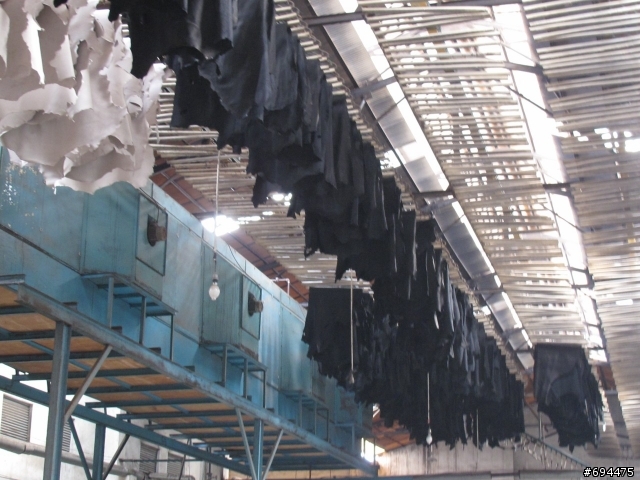

晾乾..
按這裡檢視圖片

拉平..
按這裡檢視圖片

這一張是我的..
按這裡檢視圖片

打包不用買單,帶回家..
按這裡檢視圖片

到底拿這個要幹麻..
按這裡檢視圖片

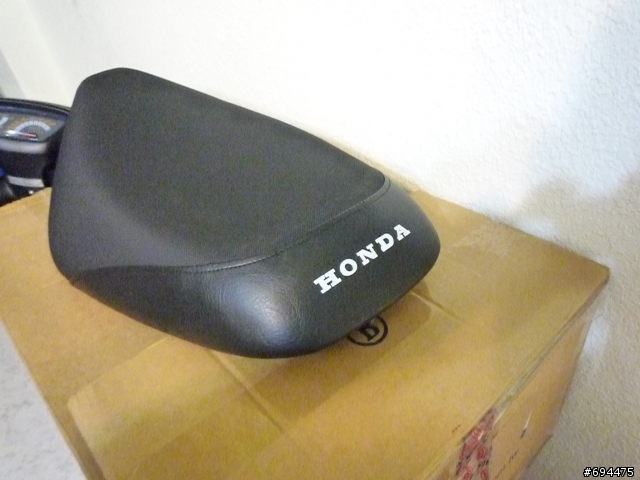

原來是做成椅墊..
按這裡檢視圖片

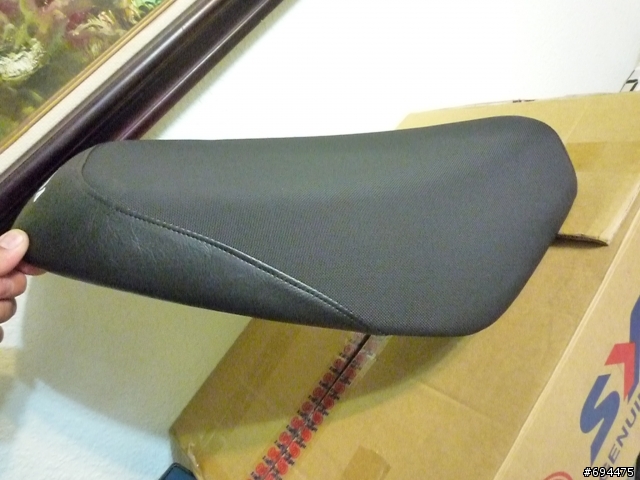

先做了一張全牛皮的,發現坐起來有點滑,所以又做了一張布+皮的..
按這裡檢視圖片


09/02/2010/午
當初會想要使用KART化油器的原因是因為不想要手動拉阻風門...
結果發現,此化油器油門行程太短,油門很難操控,動不動就爆走...
所以只好先換回風速125化油器..

按這裡檢視圖片

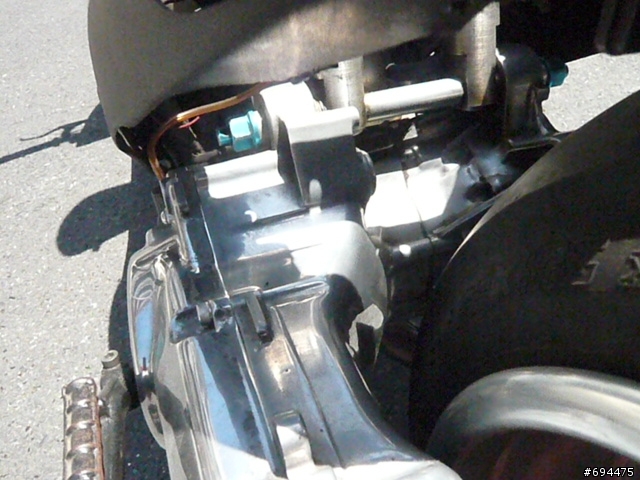

後輪還是會稍微打到風扇蓋,所以直接用鋁片釘了...
按這裡檢視圖片

釘釘釘..
按這裡檢視圖片

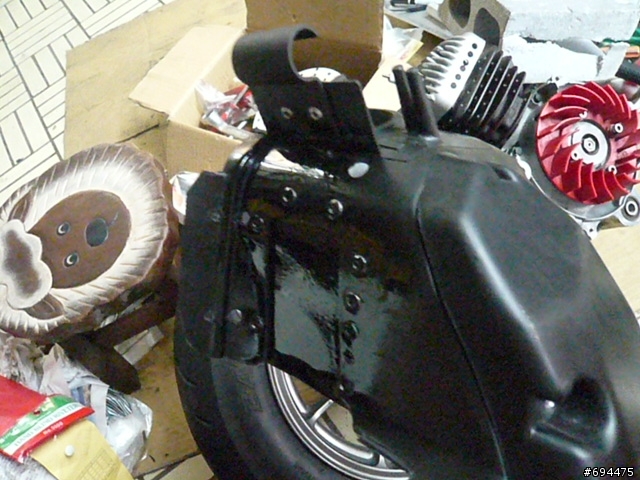

噴黑..
按這裡檢視圖片

完成..因該永遠不會打到了..
按這裡檢視圖片

最近還是一有空就配傳動..
按這裡檢視圖片

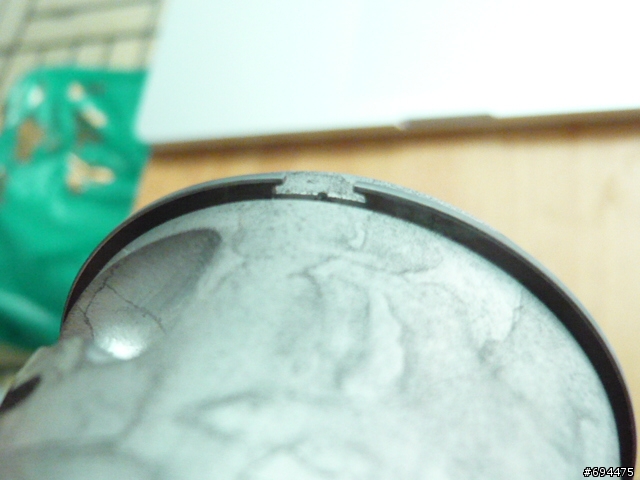

火星塞燃燒狀態..
按這裡檢視圖片

汽缸蓋..
按這裡檢視圖片

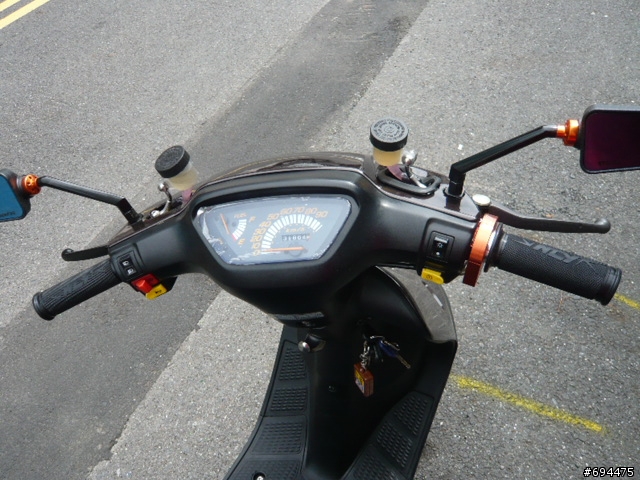

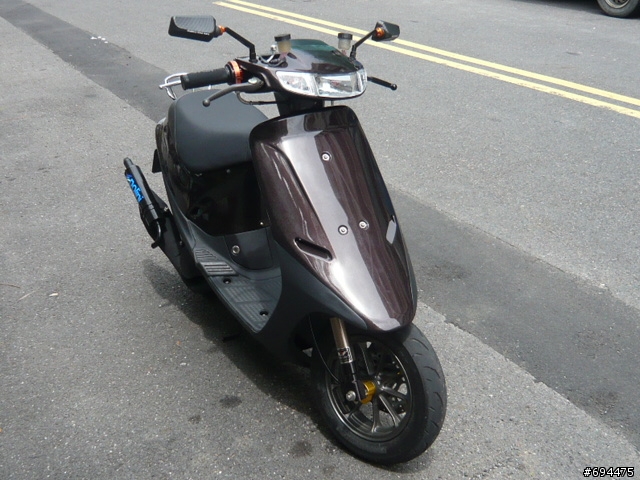

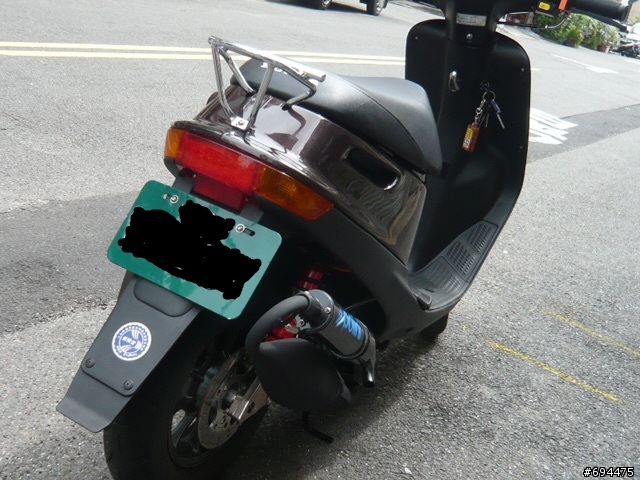

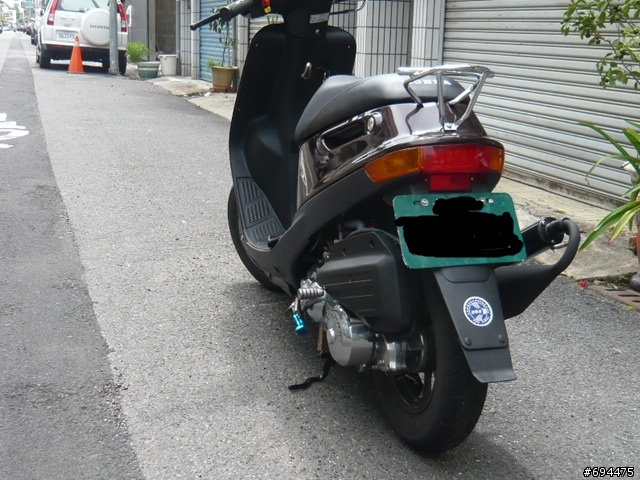

最後附上幾張車子的近況..
二十年前的設計,您覺得他落伍了嗎?
按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片

正妹跳出來?
按這裡檢視圖片

11/12/2010

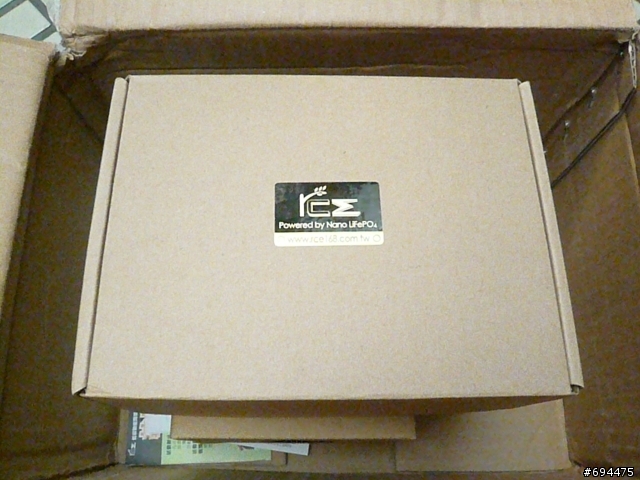

又收到一箱東西..
按這裡檢視圖片

拆開來..
按這裡檢視圖片

這是什麼鬼?
按這裡檢視圖片

打開..
按這裡檢視圖片

發現充電器一枚...
按這裡檢視圖片

主角出現..編號001
按這裡檢視圖片

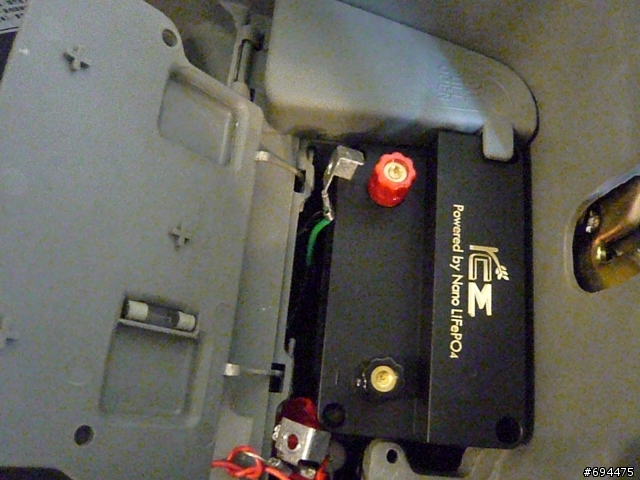

原來是最近流行的磷酸鋰鐵電池..
按這裡檢視圖片

話說這東西我第一次在網拍上看到..隔天聯絡賣家,賣家很積極的希望先出樣品讓我測試,小的我回絕了,並且馬上下了訂單..對這種精美的東西,測試完還要寄還給主人是一件多痛苦的事...
按這裡檢視圖片

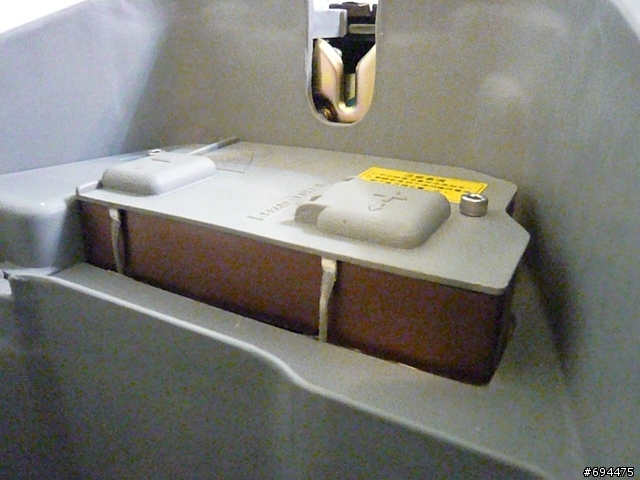

發現電池太高..
按這裡檢視圖片

按這裡檢視圖片

只好先把電池蓋加高,以後再想辦法..
按這裡檢視圖片

按這裡檢視圖片

完成..
按這裡檢視圖片

用了幾天下來感覺沒多大問題,這售價並不算便宜,但是如果能解決我一年換好幾個電瓶的問題,那也就值得..
按這裡檢視圖片

03/31/2011
前陣子因為一堆鎖事,無心再弄DIO,DIO能跑是能跑,但還沒達到我的要求....

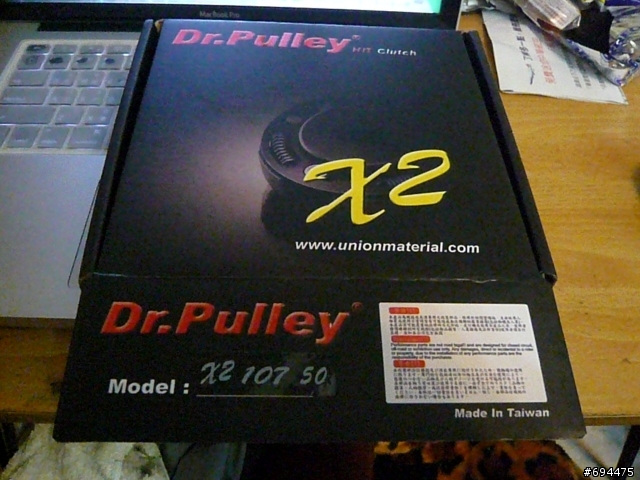

收到一盒東西...
按這裡檢視圖片

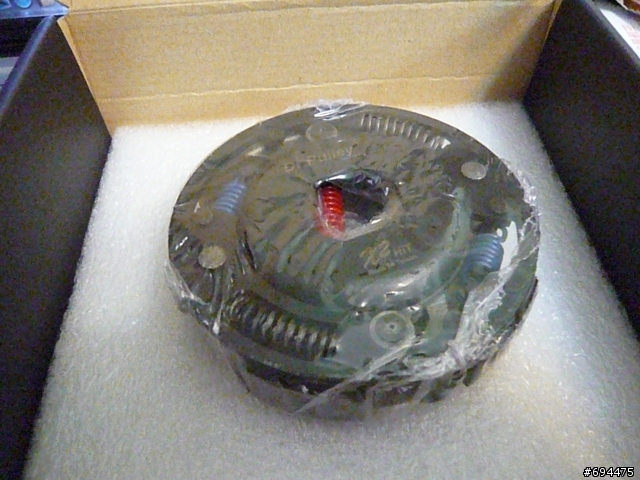

原來是最近流行的離合器(老人也該試試新產品)
按這裡檢視圖片

內容物
按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片

當初購買時,只問了經銷商有無DIO專用的,經銷商回答有的,小的我馬上匯了錢,等了1個月才收到這組離合器,結果是...離合器可以直上,但是因該是JR用的,DIO裝上去傳動後蓋會裝不上...這樣太高調了,等想到辦法再來試試這棵離合器是不是如傳說中那麼神奇...

05/27/2011

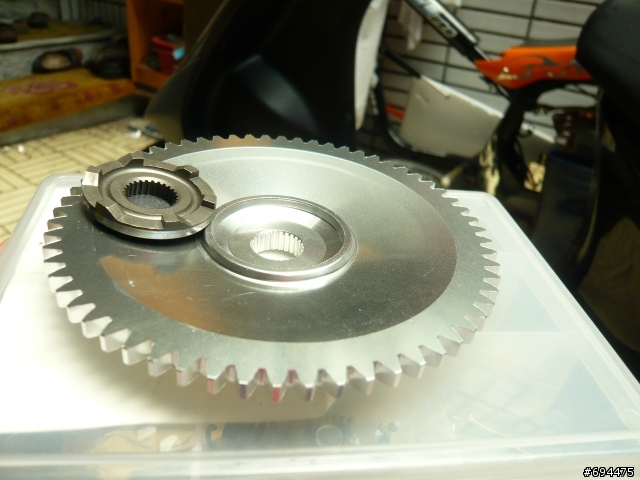

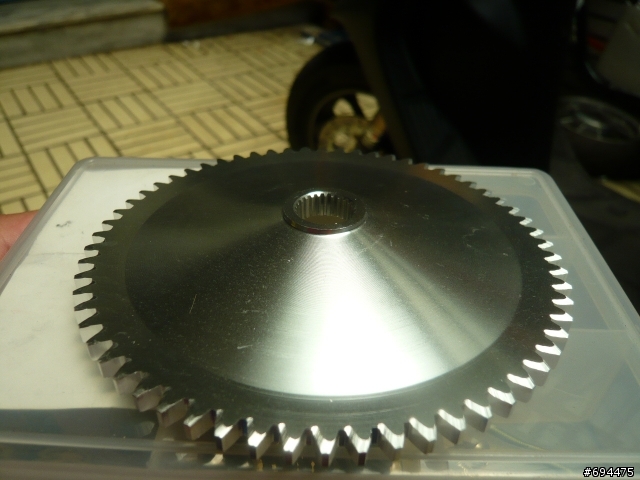

訂制的6061鋁合金啟動飛盤完成
按這裡檢視圖片

按這裡檢視圖片
裝上去..
按這裡檢視圖片

07/21/2011

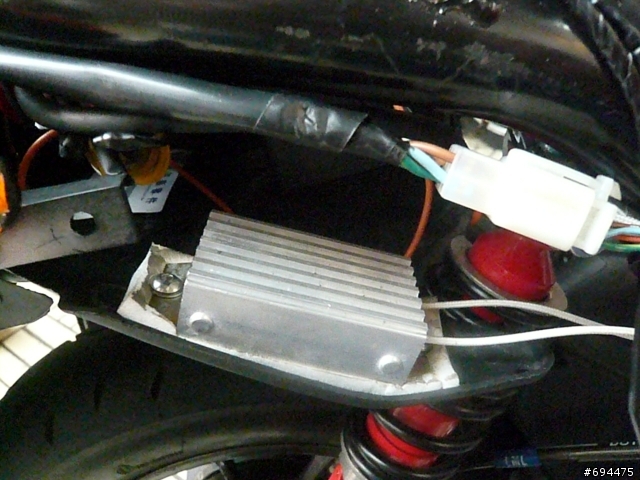

終於找到這個東西..
按這裡檢視圖片

裝上去..
按這裡檢視圖片

裝上去..
按這裡檢視圖片

線路有點複雜..
按這裡檢視圖片


未完...待續...
歡迎往來及路過的朋友給予一點意見,感恩~
大家看完別笑我喔…如果不棄嫌的話也請麻煩幫我加個分…呵呵~
shineh wrote:
20年二行程老車即將...(恕刪)


期待後續更新
菜鳥自覺~認清輩分~不得有故做大條~一臉欠揍之行為! 希望公差~自動出列~不得有畏縮不前~不點不亮之行為! 放假採買~靠邊涼快~不得有爭先恐後~妨礙老鳥
看來版大玩真的喔!!@@


這年頭要看到這麼有心整理老車的不多囉


期待你接下來的圖XD

推一個!
請問一下,化油器你買多少錢?舊的還可以用嗎?我的dio每年驗廢氣時都說化油器壞掉,我都沒換.

27149 wrote:
你前輪要改雙碟喔

阿 我正要問說

如果是前後連動好像也說的過去吼
shineh wrote:
20年二行程老車即將...(恕刪)


這不是翻新吧

跟本是重新組一台!
tank3345678 wrote:
這不是翻新吧跟本是重新組一台...(恕刪)


真的,像組新車,
這麼多的新零件,
還有那全新車台、外殼。
只是換車台和懸吊零件,
這樣排氣的話有一並修改嗎??
期待大大的後續!!
好像在組裝賽車式樣
全車都強化吧
這樣花起來會比一台125CC還貴嗎
期待後續分享
嚴禁不明廣告以及衝動性具攻擊力的偏頗字眼,違反者逮捕歸案 南區分局

只有引擎是舊的吧~~ 那不如買一台類似dio的小機車,把舊引擎換上去~~ 這樣也算舊車大復活嗎? 用哪一塊牌?


這有點世哲學的問題了,一雙舊鞋,今年換鞋底,明年換鞋面~~ 他還是原本的鞋嗎?
