買不起牛防盜螺絲,就用牛脾氣做一個… (DIY防盜螺絲)

市面上的防盜螺絲百百款,
但看一看礙於大家都是大量生產,
所以只要有同樣的工具就能拆裝你的螺絲,
所以牛脾氣毛起來自己做好了XDD”

工具草圖
設計圖我也有不過,畫的很鳥所以貼一張丟臉就好了
按這裡檢視圖片

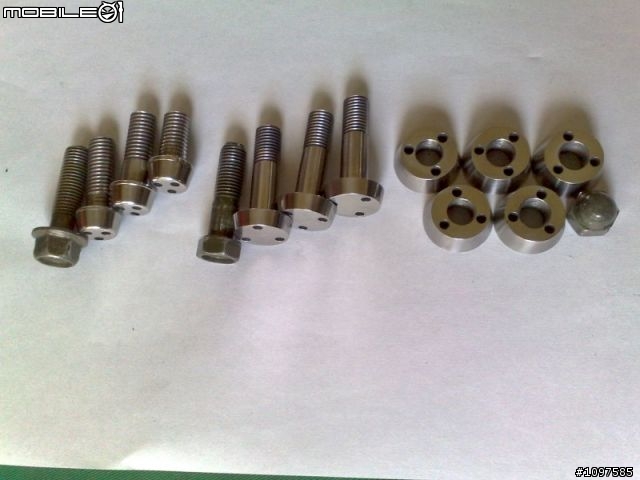

大合照
按這裡檢視圖片
按這裡檢視圖片

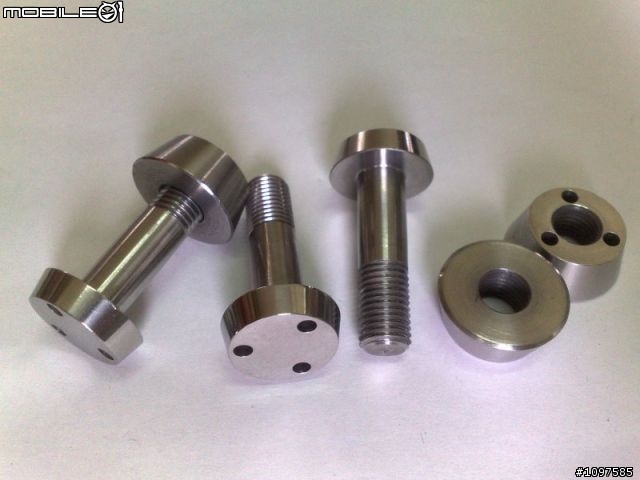

卡鉗用版本 (B卡專用)
這設計過錯誤的地方就是以後牙不用這麼多前段有牙就好了
按這裡檢視圖片
按這裡檢視圖片

上座 (Y牌雙邊鎖的版本)
螺帽當初設計不良,預留太多鑽孔太深,車薄會貫穿,所以導致好大一個(吐血)
不過還好鎖在內側所以也不太好用暴力鉗(鯉魚鉗)夾,下次有在生產要做薄一點
按這裡檢視圖片
下座
先在這邊說聲抱歉,因為螺絲沒了,所以只能給大家看車壞的版本,當初牙刀裝錯,裝到粗牙造成牙尖不夠尖鎖不進去,當然粗牙的螺帽就鎖的進去拉XD”

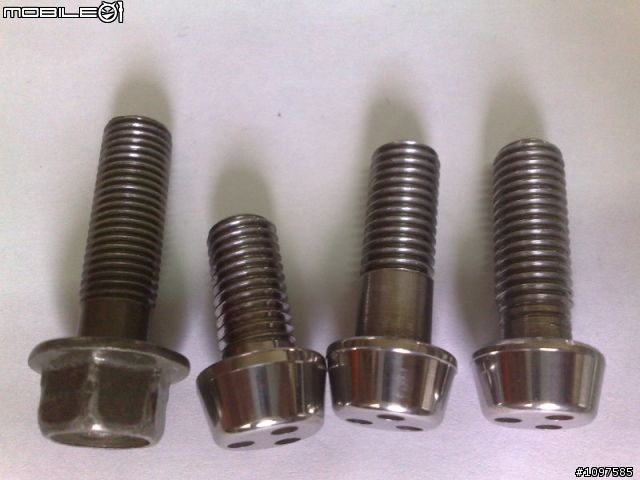

(原廠比對圖)
粗牙跟細牙
按這裡檢視圖片
按這裡檢視圖片

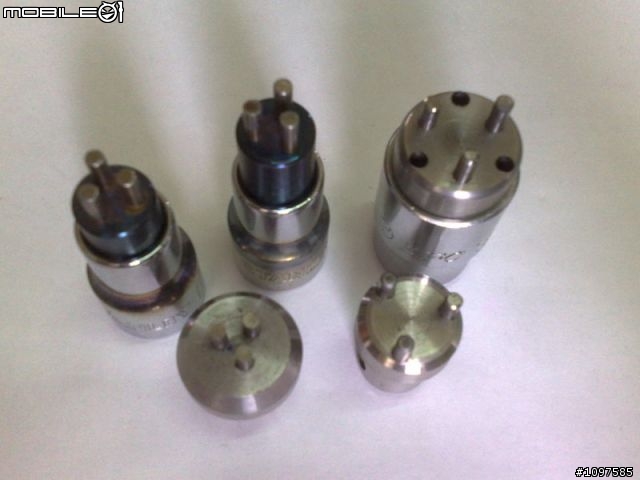

拆裝工具
當初想說太麻煩的設計會很頭痛,所以就跟套筒結合,方便也減單,工具也可以多樣化換來換去
按這裡檢視圖片
按這裡檢視圖片

介紹到此 (謝謝大家)

接著要來的就是實裝照

上座
BWS內外互鎖
刮痕很多因為螺絲沒有拿去火烤一下Orz (成本太高)

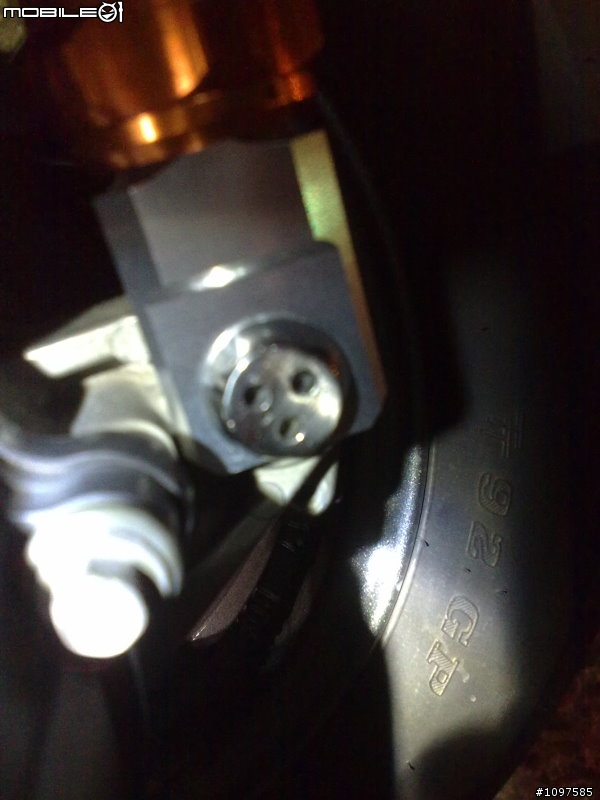

BWS內
按這裡檢視圖片

BWS外
按這裡檢視圖片

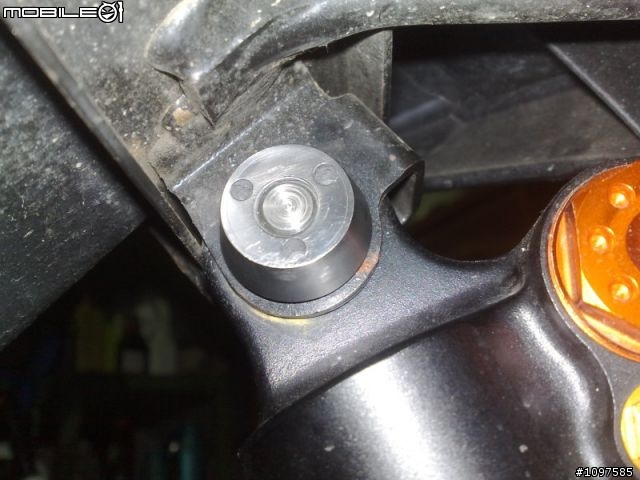

G5外
G5上座空間很小當初在只好在座一組小型的拆裝工具,配合原廠配備的火星塞拆裝工具(方便拆裝)
按這裡檢視圖片

下座
BWS
使用有段時間,上次換輪胎時候對方不到3分鐘就把我的避震拆下來(排氣管那邊),才想做上座來玩,下次看你怎樣拆 (大笑)
按這裡檢視圖片
按這裡檢視圖片

G5
按這裡檢視圖片
按這裡檢視圖片

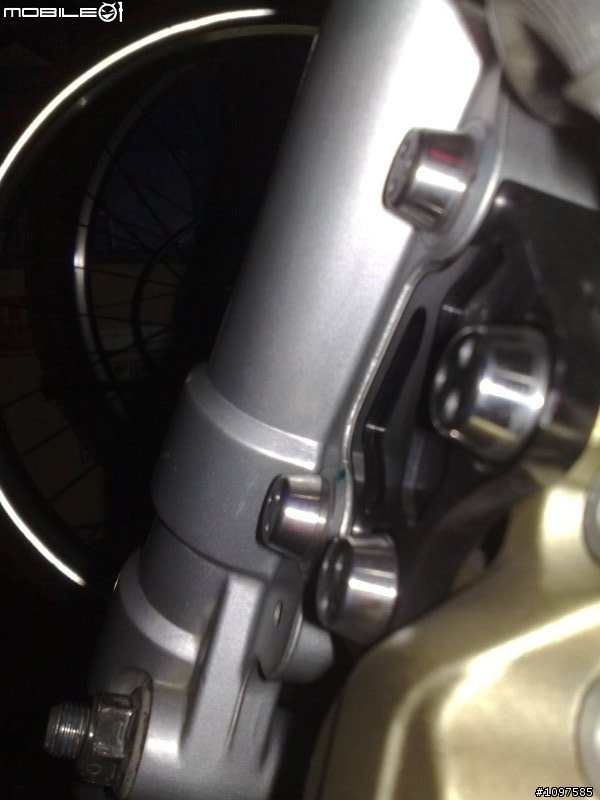

卡鉗
只有BWS的,設計上本來有一個小溝是要好看用,不過卡鉗座是縮進去所以不是很明顯,下次車成螺紋條好了XD”
按這裡檢視圖片
按這裡檢視圖片
按這裡檢視圖片

以上是我的小小分享,希望大家會喜歡。
Ps:順便請教一下10月鯊魚前叉是有含三角台嗎? (考慮做前叉的防盜螺絲)

最後大大喜歡評個分吧m( _ _)m 感謝!!!
小弟想問~
不知道手持式砂輪機用的那個拆卸砂輪片的工具能不能拆得下來?
givemememememe wrote:
小弟想問~不知道手持...(恕刪)


這個咩
如果以外面來說基本上不太好弄,蹲在那邊磨有點太囂張了
如果整台車被偷走的話那拆下來機率高很多,慢慢磨就好了
前提是整台車被偷走0 3 0"
滿分!

不過這很傷成本吧,能做出來真厲害~orz
tux80420 wrote:
市面上的防盜螺絲百百...(恕刪)



shark工廠的前叉不知道還要等多久...
雖然螺絲還不算很牛b的設計
但不給分說不過去
看起來真漂亮

大大應該很專業

一點小分數送上
掃垃圾 倒垃圾 / Shot down ★★★★★★★★★★★★★★★ 我沒有惡意而且不是針對你也不是針對他更不是針對任何人或動植物、礦物、無機物
tux80420 wrote:
市面上的防盜螺絲百百...(恕刪)


側面面積太多....暴力鉗太好咬住....一下就直接轉下來了......

頭弄成淺圓弧被硬轉下來的機會會比較小......
版大應該畫了不少時間製作!!!
真佩服!~~~~
givemememememe wrote:
小弟想問~不知道手持...(恕刪)

手砂輪鎖的是用二孔
那支工具如果拿來 拆這個防盜螺絲
除非 孔距一樣 才有機會
而且就算孔距一樣,如果螺絲鎖太緊的話
那個工具會先掛點

電盤(離合器)怪手
加以修改的話
機會還大一些
Kasuge wrote:
滿分!不過這很傷成本...(恕刪)

傷成本還好
是很費工夫

VENOMXION wrote:
shark工廠的前叉...(恕刪)

謝謝大大拉XDD"
基本上能防宵小就好

sj1940 wrote:
看起來真漂亮大大應該...(恕刪)

感恩

jrfrog wrote:
側面面積太多.......(恕刪)


是內側的部分嗎?
內側有做太大了一點,
下次會改良

至於卡鉗部分縮在裡面應該還好
當然螺絲在烤一下表面硬化會更好

feverlovehan wrote:
版大應該畫了不少時間...(恕刪)

吃飽閒閒沒事做

chlyun wrote:
手砂輪鎖的是用二孔那...(恕刪)

看來我誤會上面大大的意思了
有圖我可以參考一下嗎XD?
感謝您:D
