[分享]<勁風光改儀表有方向燈指示>暨<偷調里程數>-圖多

因為某篇文章的賢大講了某些話
所以勒~我就開始了我的紀錄之旅

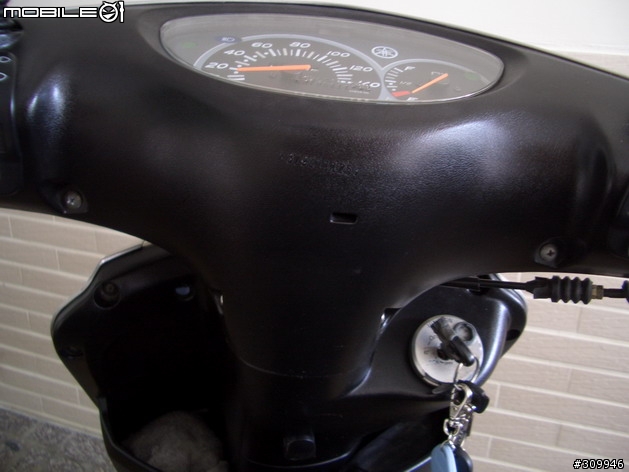

首先,把左右那兩顆螺絲拆開


接下來是圖正中間那顆(龍頭右邊也有一顆)
所以外面總共有四顆螺絲需要拆


大拇指往下後方施力,中指往前上方施力,第一次都會比較緊~喂~別鬧了


然後就鬆開了


左邊也是一樣的方法


整個開了


然後請將整個殼以下方為支點,往前方推,然後就可以把前殼取出了


慢著!你的方向燈還沒拔!!!不想亮了是嗎




大拇指向下刁然後就可以拉出了

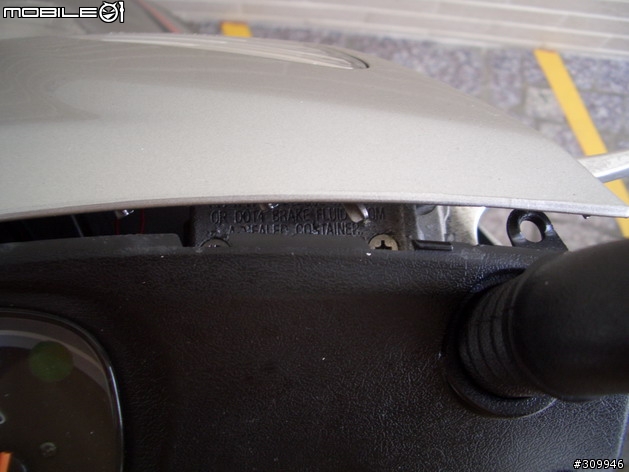

接下來拆正上方那顆螺絲

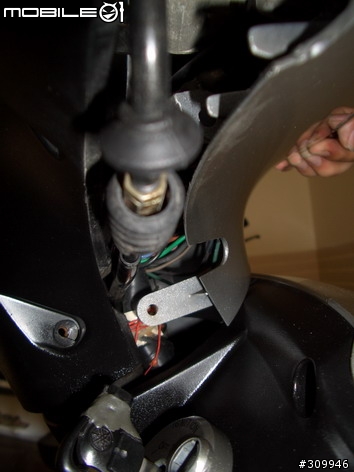

很裡面那邊有一顆,拿手電筒就可以看到拉(抱歉圖太黑)


對稱位置也有一顆,所以總共有三顆
對了!螺絲記得要收好,不見我可不負責


接下來大拇指向上頂著,食指中指向下壓,整組就往下了

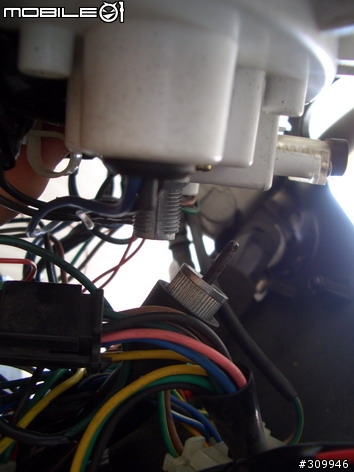

然後拆掉方向燈閃爍器(往上拉就出來了)


記得別往上硬拉,往前方約20度就會看到此種景象


然後把上面覆蓋的皮往下褪去
(迷之聲:誰巴我的頭,好痛...不鬧就是了嘛!)


然後轉一轉之後就離開拉

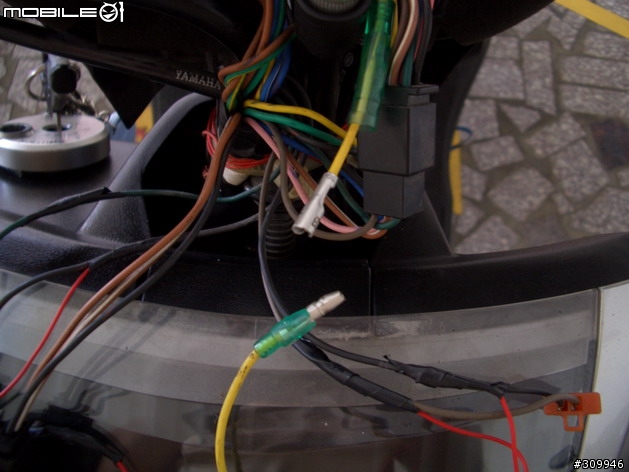

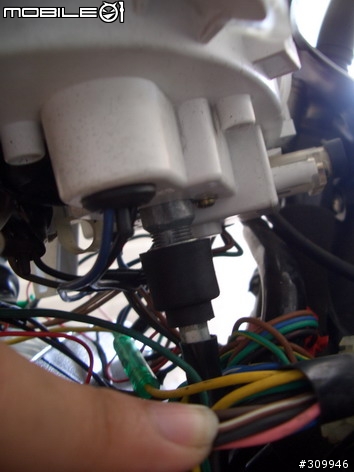

接下來你會看到一條黃線上面有包著綠色辦透明的東西,還有後面紅色的接頭(6P的)


紅色


黃線包綠皮

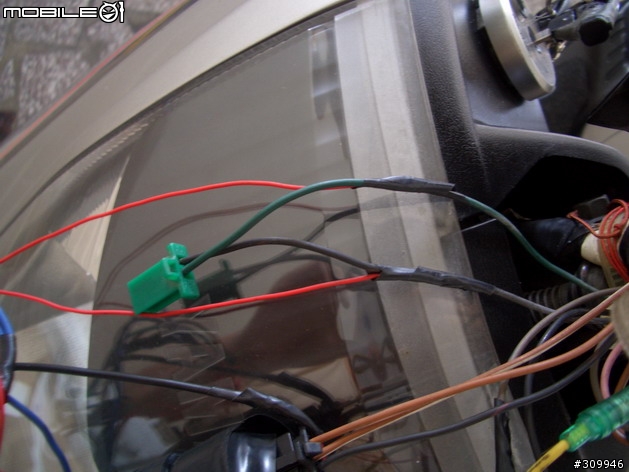

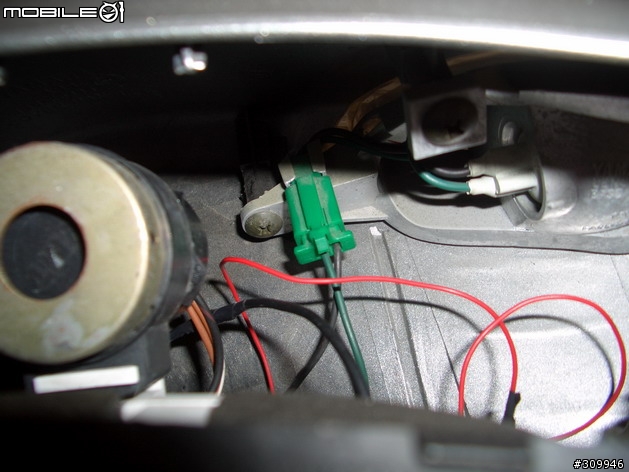

此日的主角,請自備線,然後從方向燈,然後以並聯的方式拉出兩條線


綠皮拔開後拔開前


拔開後,接著就往兩邊施力,就離開了

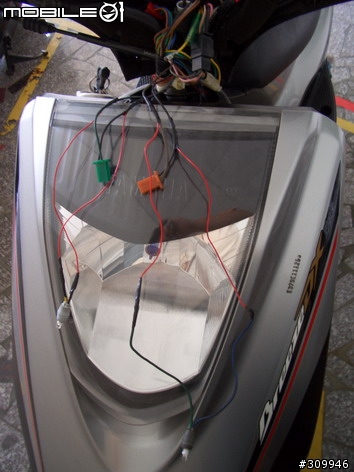

接了燈泡之後的樣子,最後面還有補充資料,先往下看吧

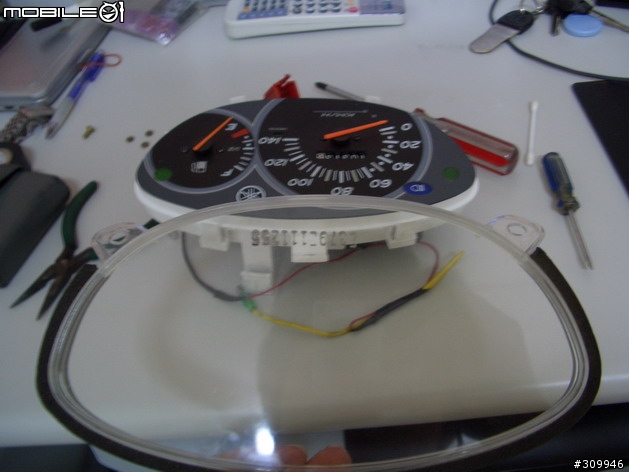

接著把殼裝回去吧,先不用鎖,放著就可以了
接著拿著你拆下來的儀表版去你房間吧


右邊的洞(本來沒有洞,可是高起來那部分原來就有了)
就說原來就有了嘛..原廠真摳,連加條線接個燈泡都不肯


另外一邊也是一樣


接著拆油量指示器,用鉗子把螺帽轉開吧


兩邊往下後施力


另外一邊也是一樣


然後蓋子就拿起來了


接下來非常重要,關係著你的指針會不會斷掉
先以中指跟大拇指押著最上方跟最下方


反過來的時候頂著,別讓整組掉下來
食指跟指針剛好在一起那是視差,別去碰他阿


然後在撐著的情況下把這兩顆螺絲拆掉

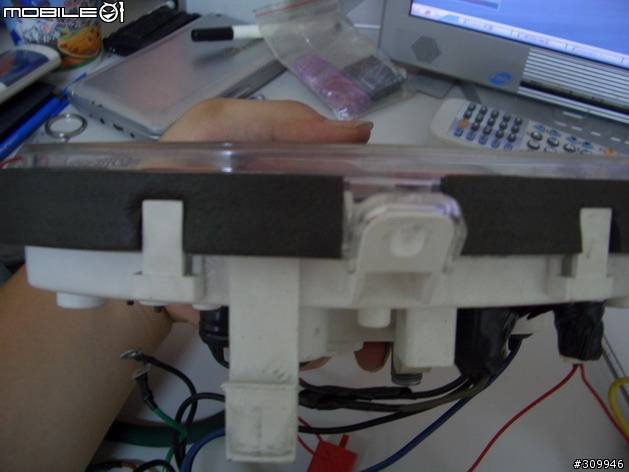

然後把殼往上拉起來,左手一樣撐著
你有沒有覺得我的儀表版少了什麼?
答對了,就是機油更換指示器,因為我為了要讓儀表更亮,所以整組廢了
我都是習慣看里程數換

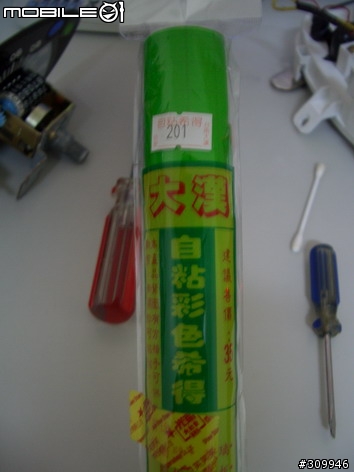

接著去買卡典西(好像是這樣叫吧)
我也不確定要叫什麼


西德?反正就是透明塑膠然後有黏性,顏色隨便你挑


接著翻過你的正面,在你想要的地方用刀片把漆刮除,記得別整個切過去,一個洞在那邊很奇怪的
至於美觀與否就要看個人造化了


另外一邊也是一樣(背面好像也要刮的樣子,不確定,太久之前弄得)
反正弄到他可以透光就對了

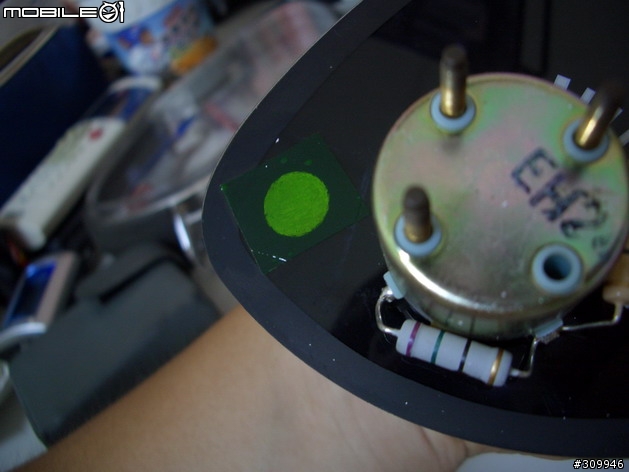

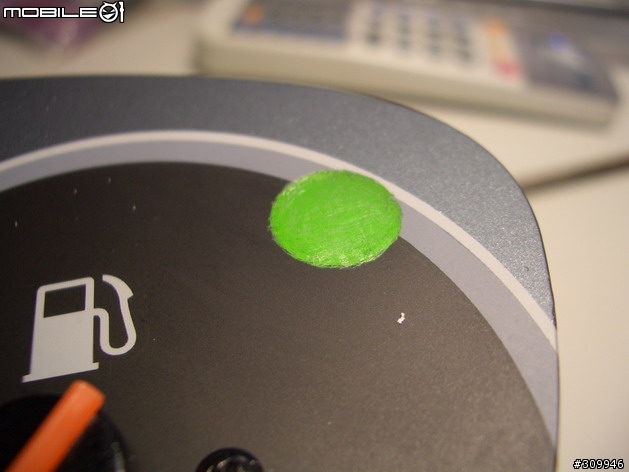

此張圖為我貼上西得之後的樣子


由於我廢掉機油更換指示器,所以我就把貼紙貼上去,讓他一直顯示綠色的

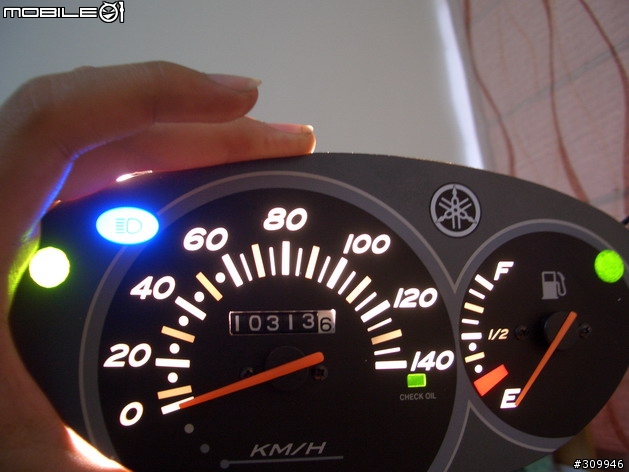

轉過來照照燈
恩~不錯,光有透出來(廢話,早就弄出來了,現在指示拆開來教學而以)


對了,補充一下,本來勁風光儀表登裡面只有左下還有右上兩顆而已
我又挖了洞塞了兩顆(左上和右下)


接下來是重頭戲,挖洞吧
先用小螺絲挖出一個小洞,
然後在慢慢挖大,之後在用挫刀慢慢磨,記得別磨太大,剛剛好就好(燈泡規格在最後面)


挖完之後的右邊


左邊


這張圖是給想要幫儀表裡面增亮的人兄看的
只要在原來的線路上串上兩顆燈泡就OK了

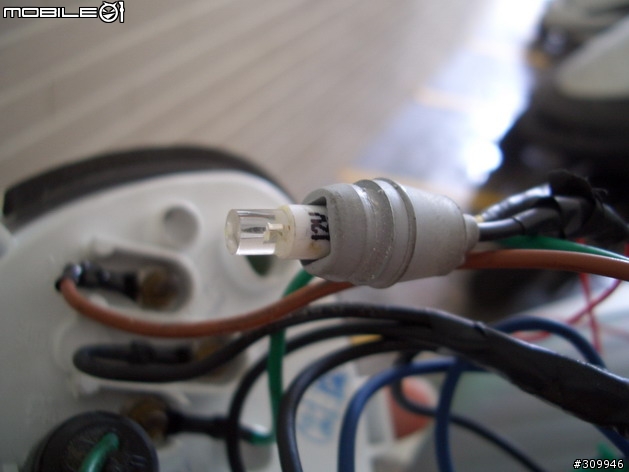

我是把他全部LED化,這樣比較省電,燈泡規格是T10
記得買散光行的,不要買集中型的
這樣才不會某幾點亮,然後其他地方暗暗的


接下來的內容是給愛騎車亂跑,又怕被家人看到里程數詢問說為什麼亂跑的人專用,
也讓想要買二手車的人知道,店家說"他的車騎了幾公里而已"這句話的真實性

首先先把圖中夾子夾住那個拔起


起來了


然後把整個拿起來


拿起來之後的樣子

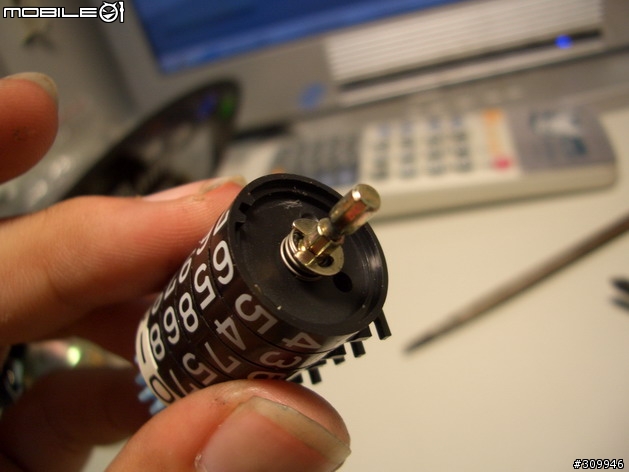

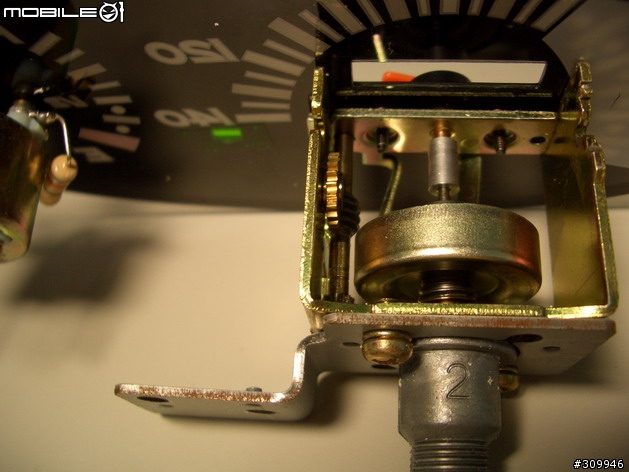

有沒有看到C型環?

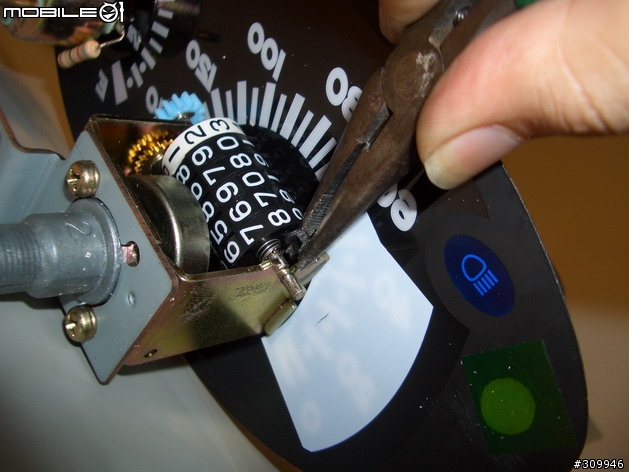

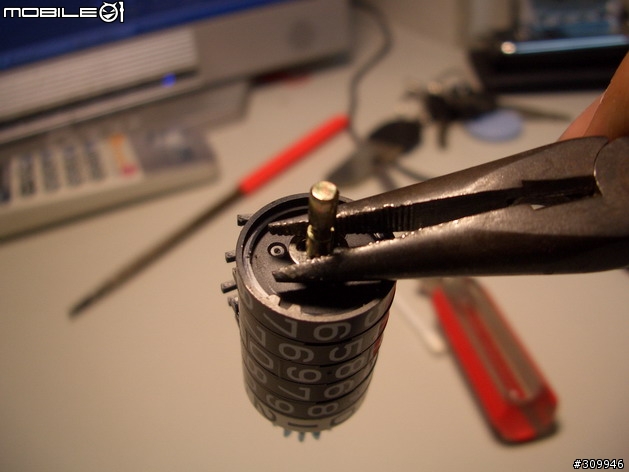

拿起你的鉗子,上面碰著中間那根,下面碰著C型環的沒有接合處那邊


稍微施點力就離開了


彈簧跟C型環記得要收好,同一句話:不見一概不負責


由上往下看

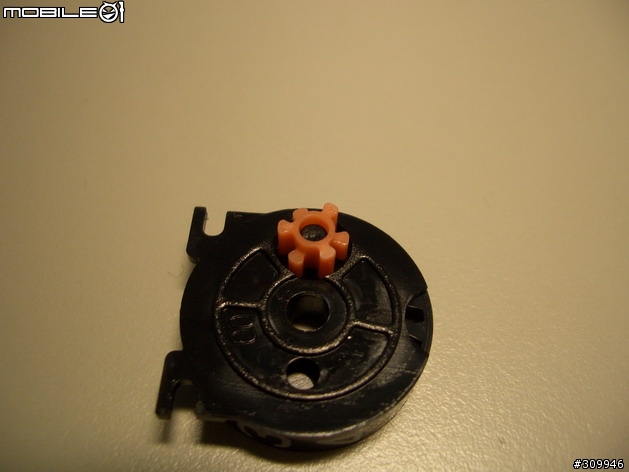

抽出之後會看到嘿嘿的根橘色那個
當你調完里程數之後記得幾件事

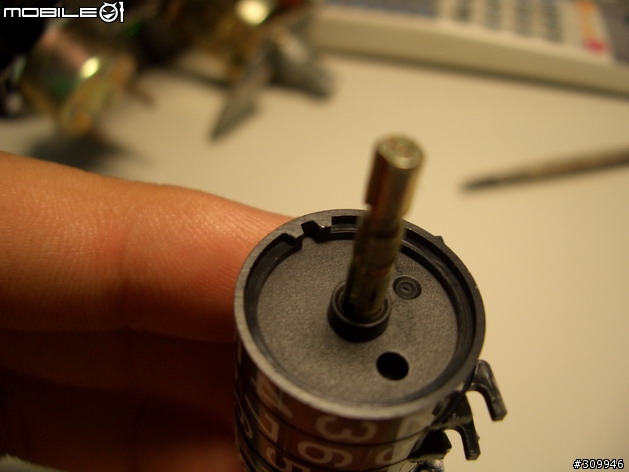

1.圖中橘色的那個,他有高有低,記得高的地方要卡在上圖那個縫裡面
2.組裝的時候照原來方式接回去
3.記得裝回去的時候所以圖中左邊平平那個要往同一個方向(也就是朝前,眼睛看的那個方向)



說實話,我對我磨的表面不怎麼滿意,相信版上有很多手工比我細的

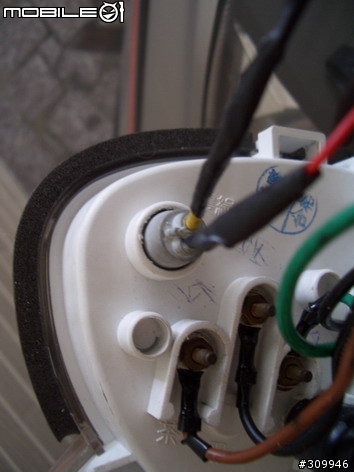

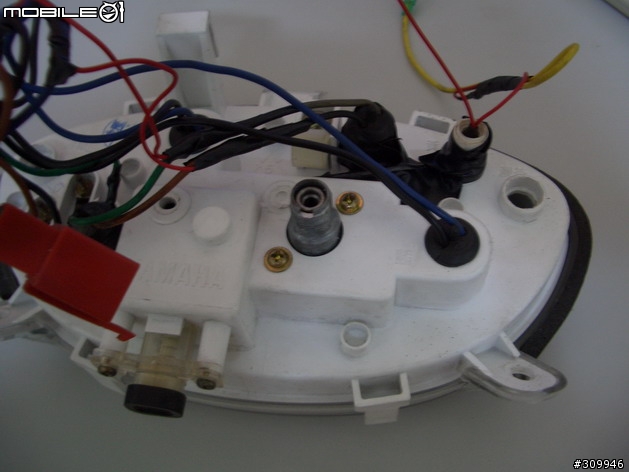

完成之後,就把你的線插進你的洞裡面


這邊也一樣


記得別接錯邊,要不然等你出去的時候你就知道了

PS:記得只能買LED的燈,因為瓦數太大的話會影響到方向燈閃爍器,
至於規格好像是T5?熊熊忘記了,反正就是買比那個洞小的就對了


對了~燈泡還需要燈座,去車行要要看應該都有,有些車行習慣燈拆下來都會裝成一箱
裡面有很多寶貝的呢!!


想看大圖點此相簿
水啦~
就是這樣~
話說勁風光是原來就有方向燈的預留孔位阿?
所以只要自己把線和燈泡接上~
貼個綠色卡典~
就好了, 是這個意思嗎?

PS:
好可惜我還沒到可以加分的等級 , 不然就幫你加一下分~
口頭上加一下好了....

+5 原創內容 , 感謝分享
天將降大獎於敝人也。
加分加分!!
怎麼沒有回裝照呢!!
不過勁風光移表的電線還真多啊,RS-Z只有一個多PIN腳的接頭...
dc0001 wrote:
怎麼沒有回裝照呢!!...(恕刪)

回裝步驟跟拆了步驟一樣,反著裝回去就行了,
多的一個步驟就是把燈泡塞進去就可以了



dc0001 wrote:
不過勁風光移表的電線還真多啊,RS-Z只有一個多PIN腳的接頭... !...(恕刪)

會嗎?這樣算多阿?勁風光也才一個多PIN接頭和一個黃線包綠皮的東西
另外多一個里程數的而已
你的出生證明 其實只是保險套公司的道歉聲明........ ㄟ( ̄﹏ ̄ㄟ)))..
QQ阿賢 wrote:
水啦~就是這樣~話說...(恕刪)


水啦~就是要原創作品啦,我來幫忙+5分...
QQ阿賢 wrote:
話說勁風光是原來就有方向燈的預留孔位阿?
所以只要自己把線和燈泡接上~
貼個綠色卡典~
就好了, 是這個意思嗎?...(恕刪)

他本身有留菱形那個
可以防止方向燈的光漏出去
可是他沒有預先留塞燈泡的孔
所以還是要自己挖孔,然後去買燈燈座插燈泡
然後塞進去

然後再將表面磨一個你喜歡的圖案
之後再貼綠色西得
這樣就完成了
你的出生證明 其實只是保險套公司的道歉聲明........ ㄟ( ̄﹏ ̄ㄟ)))..
呵呵~原來是路人甲大大呀!
才想說大漢美術社位在台南,
而且會改勁風光儀表板方向燈應該沒有別人,
果然是你呀~

想問你一下...LED要去哪家買?(台南)...呵呵~我沒買過^^"
儀表板燈的LED跟方向燈的LED同樣是T5還是T10?
T5跟T10差在哪裡?
LED的顏色又是怎麼分?(有橘黃色、藍色或是其他色嗎?)
神巽 wrote:
呵呵~原來是路人甲大...(恕刪)

套用東吳機研一句化.....我只不過改了一個儀表方向燈我就變成大大拉XD
原來大家都有在逛01阿~

神巽 wrote:
LED要去哪家買?(台南)......(恕刪)

各大機車精品店都有
台南有三星跟日騰這兩個比較有名,好像還有一個金華


神巽 wrote:
儀表板燈的LED跟方向燈的LED同樣是T5還是T10?
T5跟T10差在哪裡?
LED的顏色又是怎麼分?(有橘黃色、藍色或是其他色嗎?) ..(恕刪)

儀表版裡面(比較大顆那個)開小燈會亮那個就是T10
也就是原廠就有了那個

然後儀表裡面方向燈只是燈(我改的那個)(也就是比較小那個)就是T5
另外就是那個接頭請自行去機車行要要看,
很多店家拆下來都會留著
不一定要去Y的機車行,通常那種通通都修的店有的機會比較大
另外各大機車精品店都有在賣LED
上面都會標顏色,我本身是買白色的燈,
然後可以根據自己的心情換自己想要的顏色,
像我之前本來是黃色的(用泡麵包裝貼在上面)
最近有點褪色了,所以才把他換成綠色的
那個西得紙光南就有在賣了

所以只要你裝了白色的燈,你要什麼顏色就有什麼顏色
你的出生證明 其實只是保險套公司的道歉聲明........ ㄟ( ̄﹏ ̄ㄟ)))..
那麼...路人甲大...

在你網站影片中那個"手調式警示閃方向燈",
也是自己裝的??

有空來個教學吧 求求你囉~
(如果很複雜...就不麻煩了)
神巽 wrote:
在你網站影片中那個"手調式警示閃方向燈",
也是自己裝的??

有空來個教學吧 求求你囉~....(恕刪)

是不難
只是我的線都已經黏起來了
懶得拆膠帶,有DIY的都知道,拆膠帶是一件很麻煩的事
還是你車牽過來幫你弄順便幫我拍XD

原理就是在方向燈開關的前後方拉線出來
然後接一個開關
之前問過其他改過的前輩,他們好像也說沒有辦法弄成打方向燈的時候雙簧燈自動不作用
MAX好像也是一樣,雙簧燈的時候方向燈沒作用
大概圖解如下
