PS3搖桿接線模組化

小弟拜讀過站上各個前輩的DIY搖桿大作之後,好生羨慕,於是也做了一個木頭的來玩玩,這個外殼是仿隔壁版Ying-Fu前輩的做法再做個小修改所做出來的(其實仿很大),由於小弟從來沒有焊接過,看到PS3手把上的接點這麼小一個,實在沒有信心可以焊得好(原廠手把很貴,焊壞會很心痛),所以有了模組化的想法,以後要換手把、將手把復原都方便許多,完全沒有破壞到原廠手把,以下就給各位看看成果。


★在電料行買的模組化所需的材料。


★最後焊接好的成品。

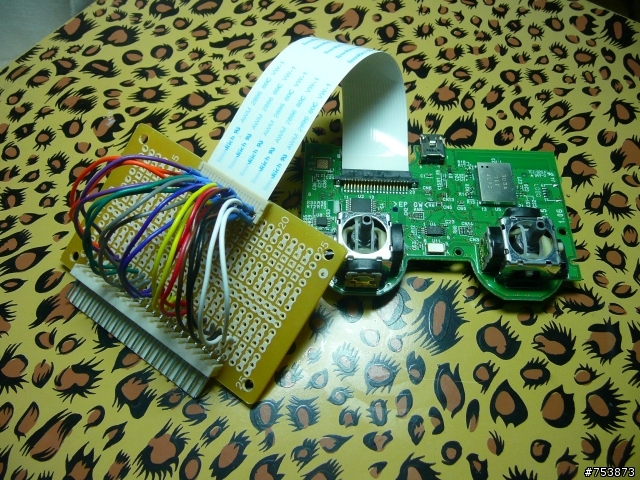

★試著組合一下看看,還蠻合身的。

外殼的部分太暴力太慘烈了,就省略下來了。

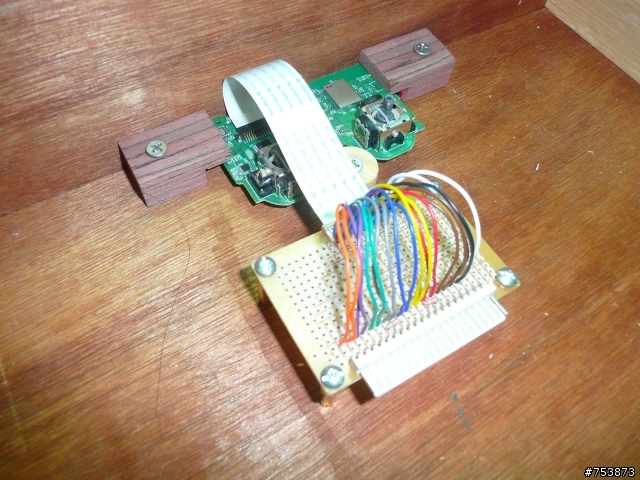

★放進外殼裡面試試。

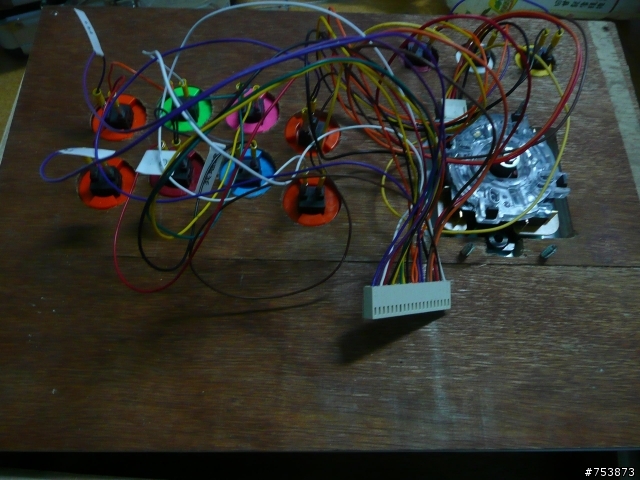

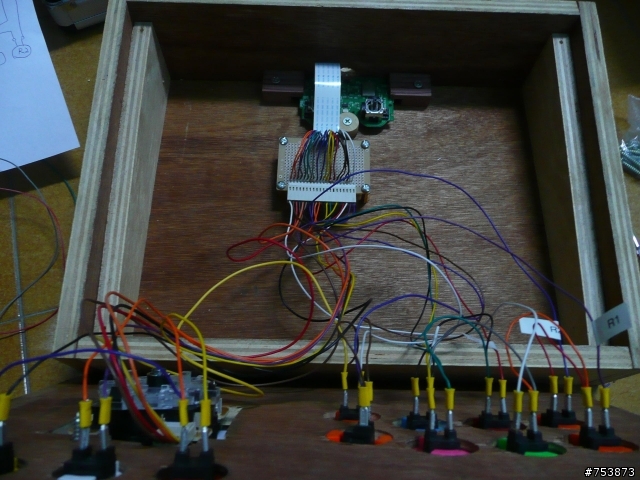

★線好多,不過也終於接好了。


★公母接合~~

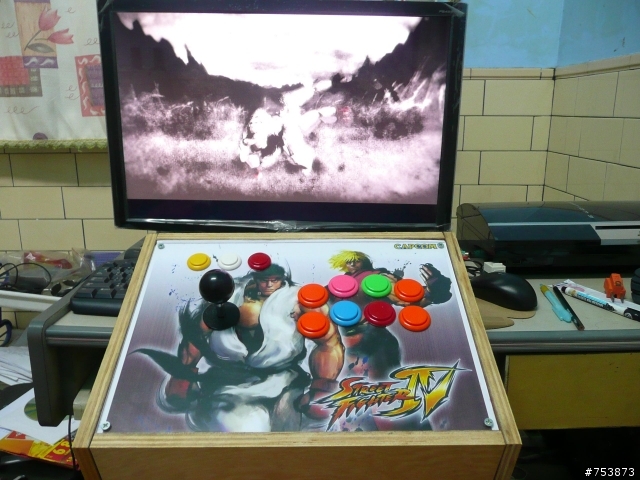

★兩張完成圖。

最後感謝同事以及同事的老爸出借木工工具,才有辦法完成,謝謝收看。
謝謝分享!

請問,這些零件各自的名稱與規格是什麼呢?
有點手癢也想來試試看~~ 謝謝!
meditate wrote:
小弟拜讀過站上各個前...(恕刪)


在下比較有興趣的是您那個20Pin的排線是在何處購買?
不知道方不方便PM告知在下? 萬分感謝
Es muss sein!
Deer wrote:
謝謝分享!

請問,...(恕刪)



由第一張圖所示由左自右
左1上 : 電木板
左1下 : 2.54mm端子
左2上:2.54mm 20p 公母座
左2下:8.2K 1/8W碳膜電阻
左3:20p軟式排線(含排線座)
左4:10蕊電腦訊號線+1mm熱縮套管
請問電阻是要接在哪裡丫,為什麼要接電阻呢??

A-K wrote:
請問電阻是要接在哪裡...(恕刪)


電阻接在第7-8pin和第13-14pin,
為什麼要接電阻?因為原廠手把上的薄膜也有電阻,
有網友試過不接電阻,結果按鈕會亂跳的樣子。
您那個20Pin的排線是在何處購買?
不知道方不方便PM告知在下? 感謝您!!!!
我沒有ps3..
但想請問一下..
在手把上面的那軟排接的地方
是本來ps3手把上就有的嗎??

happysong526 wrote:
我沒有ps3..但想...(恕刪)


是的,那是PS3手把按鍵原本的排線座

所以可以無損手把本體改裝
不好意思,我也想自己做看看,請問一下,按鈕跟搖桿的對應接點是怎麼接的丫.
