PCI-E x8對上x16，真的有比較差嗎?

話說我從以前就一直很好奇，現在顯示卡真的能將PCI-Express x16的頻寬全部占滿嗎? 用x8得到的效能又是如何?
SLI/CFX底下，不用橋接器的效能又是如何?
這次Tom's Hardware特地為大家提供測試，使用的是效能相當的5850與GTX280

轉自Tom's Hardware
The Difference Between PCIe x8 And x16

想說有些人看不懂英文，順便附上幾張圖好了
ATi
PCI-E x8對上x16，真的有比較差嗎?

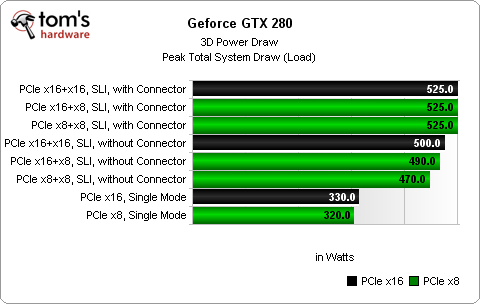

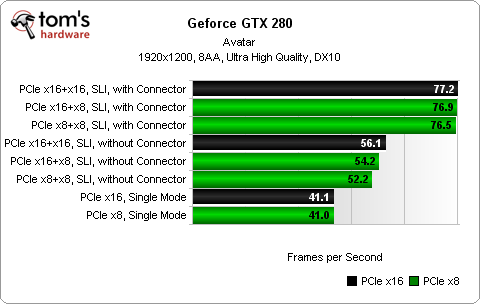

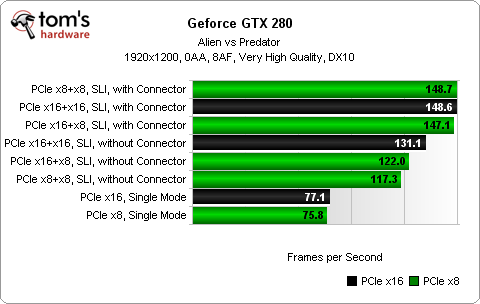

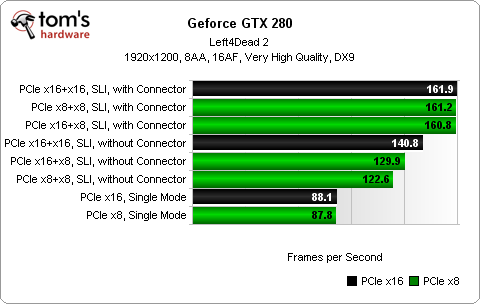

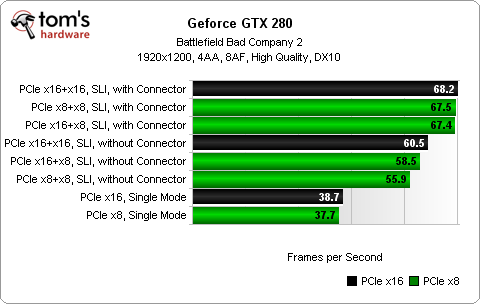

nVIDIA

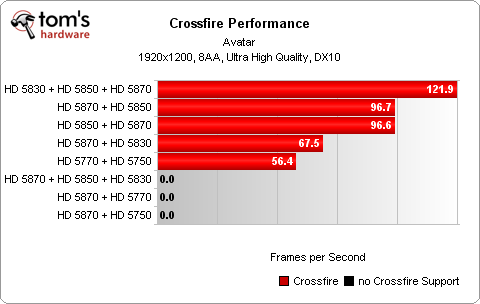

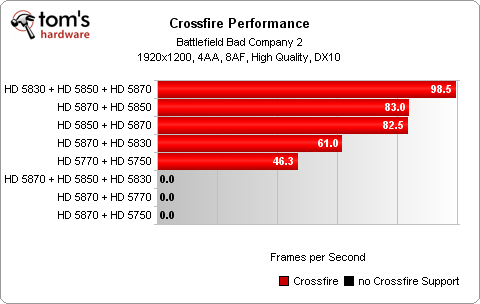

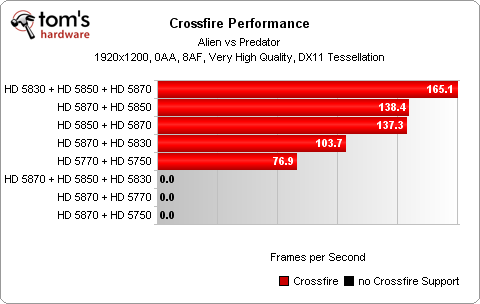

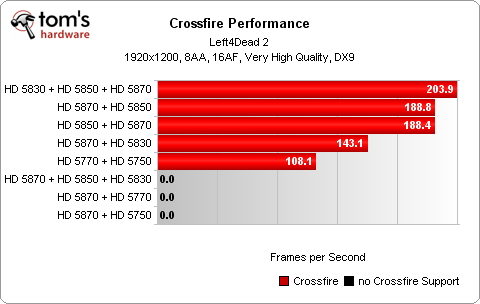

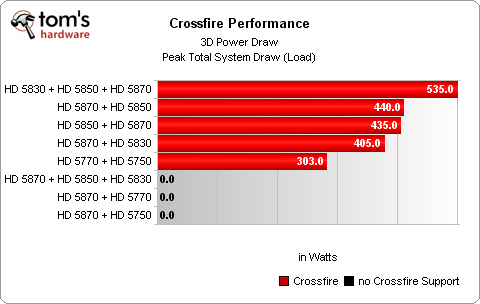

再來是ATi自家雜交

，使用到5750/5770/5830/5850/5870
5850的部分，可以與之前的雙卡相同作比較
PCI-E x8對上x16，真的有比較差嗎?

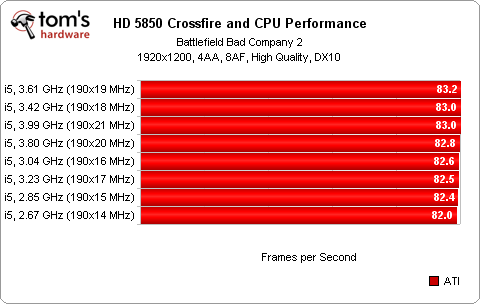

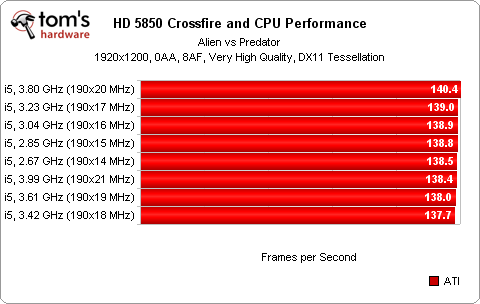

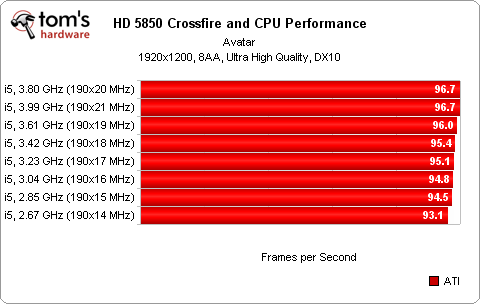

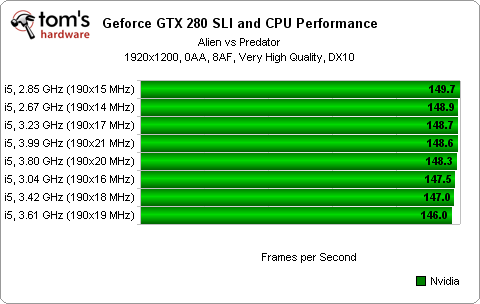

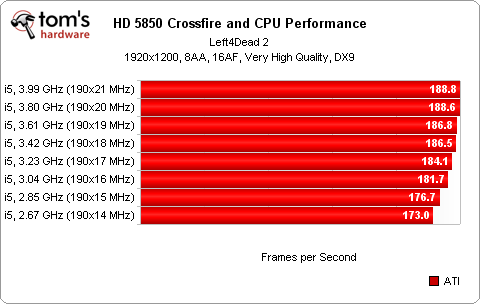

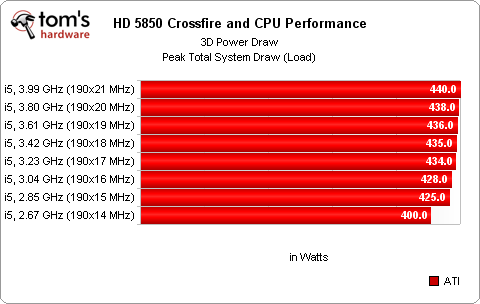

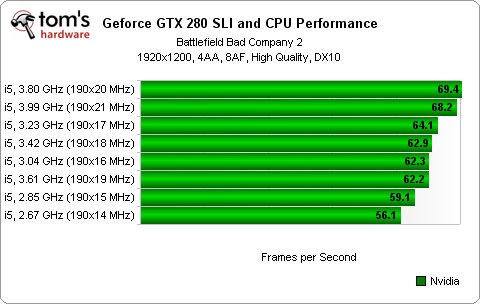

另外有一項測試是了解超頻CPU是否對遊戲構成影響，使用CPU為i5-750
大家應該都知道，CPU標準頻率夠力的話，其實超頻並不會對遊戲有太大幫助

ATi
PCI-E x8對上x16，真的有比較差嗎?

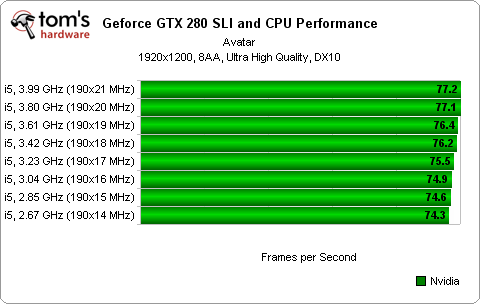

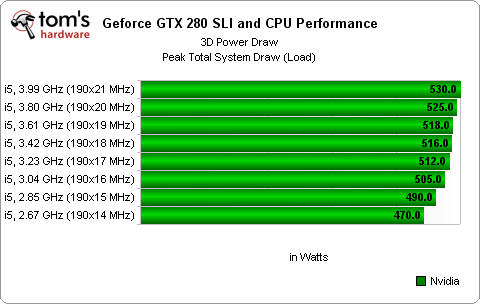

nVIDIA

知道嗎? 看玩SLI/CFX的測試後，讓我心裡爽快了不少
沒想到不管是單x8還是雙x8，成績都沒有輸x16太多
小弟手上的P55還是可以爽爽的玩CrossFiresX~

但是小弟對他們的測試有點質疑:
測試中用的顯示卡並非最高階，5970或是GTX480這種更高階的卡是否也能得到相同的結果?

2010-08-05 15:34 #1

文章關鍵字

PCI-E x8 x16

wlcc7223

2348分

2樓

wlcc7223

個人積分：2348分

文章編號：21441622

HD5970應該不太可能
因HD5970裡面本身就有2顆晶片
以負載平衡的角度看
感覺也是X16頻寬到了顯卡內還是被分成X8+X8

不過目前看起來沒啥問題，我猜有可能是因為
X8的頻寬並沒有真的被塞爆(有橋接器的前提下

)
p.s:所以我的790X的板子掛CF也是ok的拉

反倒是我開始觀望哪裡還找得到HD5850公版了........(有點耐不住了)
不然再等下去，沒公版卡去掛CF還需要作調整
p.s:因為我買的也是公版卡

DXG

113分

3樓

DXG

個人積分：113分

文章編號：21444336

我的火星295跑X16X16跟X16X8只差100+分
算是測試誤差也不為過
多測幾次搞不好有輸有贏
不過拔掉橋接器就......................................................

kim_hsiang

70分

4樓

kim_hsiang

個人積分：70分

文章編號：21478794

victorlin11 wrote:
話說我從以前就一直很...(恕刪)

這問題我也疑惑許久，終於有測試文出來。
感謝鼠大轉貼與翻譯阿~
感恩！

BABUR

136分

5樓

BABUR

個人積分：136分

文章編號：21479213

印象中以前看過的、也是TOM的X16 X8測試，結果是差距視流量而定
結果差距進展很慢吶..

5850CF+760=400w唷...

ccyew

13分

6樓

ccyew

個人積分：13分

文章編號：21484243

我覺得這篇最歡樂的是

5870+5850+5830可以混合交火，效能還不錯 XD

這樣就不用擔心一開始沒錢買高階卡，買5830 之後再補5870會被拖累

Adoker

4分

7樓

Adoker

個人積分：4分

文章編號：21486255

victorlin11 wrote:
話說我從以前就一直很...(恕刪)

這個自己算一下就知道 x8 或 x16 會不會有影響。

PCI-E 2.0 頻寬，x1 = 500 MB/s
所以 x8 = 4 GB/s，x16 = 8 GB/s

ATI
4850 記憶體時脈是 993 MHz，用的是 GDDR3 記憶體所以實際傳輸是 1.986 GB/s，離 4 GB/s 還有段距離。
4850 X2 是 1.986 x2 = 3.972 GB/s，就快到 x8 的極限了。
4870 記憶體時脈是 900 MHz，用的是 GDDR5 記憶體所以實際傳輸是 3.6 GB/s。
如果是 4870 X2，3.6 x2 = 7.2 GB/s，已經快到 x16 的極限了。
4890 = 975 MHz，實際傳輸是 3.9 GB/s。

5850 = 1000 MHz，實際傳輸是 4 GB/s，只要一超頻就過了 x8 的極限了。
5870 = 1200 MHz，實際傳輸是 4.8 GB/s，一定要 x16 才能跑全速。
5970 = 1000 MHz = 4 GB/s x2 = 8 GB/s，直接到 x16 的極限。

Nvidia
GTX 470 = 837 MHz，GDDR5 所以 = 3.348 GB/s
GTX 480 = 924 MHz，GDDR5 所以 = 3.696 GB/s

Nvidia 的卡連 4 GB/s 都不到所以 x8 x16 根本沒影響，Tom's 測出來的結果也是如此。
還好 PCI-E 3 快出來了，不然 ATI 應該會很頭大。

補: 所以，三張 GTX 480 跑 x16 x8 x8 根本不影響效能，NF200晶片根本就是...
