【求助】機殼前端面板的耳機與麥克風音源線接不上主機板上的"前置音源插座"

[最新 update: 已決定換個新機殼, 所以, 不會有問題了, 謝謝諸位的回覆]


我有一個二手的舊機殼...

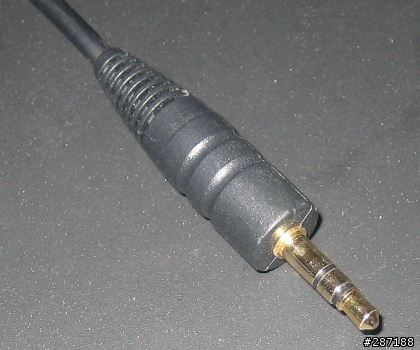

機殼前端面板上的耳機插孔與麥克風插孔在機殼內部都各自拖著一條音源線, 這兩條音源線的尾端插頭, 不是與主機板"前置音效插座"相對應的 9 pin 針腳方形母插頭, 而是一般的 3.5mm 耳機公插頭, 其外觀就如下圖:


而主機板上的"前置音效插座"(FP_Audio, 或稱 F_Audio), 其外觀就如下圖紅圈內的那9隻針腳:


請問, 有沒有什麼轉接頭, 或什麼辦法, 可以將這兩個 3.5mm 的公插頭連接到主機板上的"前置音效插座", 以便使用機殼前端的耳機與麥克風?

PS: 我知道可以買一塊"前置音效+USB"的面板來代替, 但我想等到最後真沒辦法的時候, 再採用.


----------- 以下為問題之後續補充 -------------


若萬不得已, 我想只好剪掉那兩個 3.5mm 公插頭, 然後再像連接兩條電線那樣, 自己動手接上一個能與主機板"前置音效插座"對應的插頭.

因為有這個念頭, 所以, 我仔細觀察了機殼前置音效"插孔"背後的音源線, 發現這條音源線是由四條細線(紅, 綠, 黑, 白)組成, 這條音源線末端再一分為二, 分別接一個3.5mm插頭(耳機與麥克風).

我不知道紅, 綠, 黑, 白各自代表的意義. 如果最後真的須要我自己動手接一個能用的插頭, 請問, 那四條紅, 綠, 黑, 白的細線要分別接到主機板"前置音效插座" 的哪一隻針腳? (大不了我就客串一次外科醫生, 動個顯微手術, 將紅, 綠, 黑, 白四條線用極細的銅線"硬綁"在前置音源插座的針腳上.)

以下是主機板說明書關於"前置音效插座"針腳的定義:
哇..你這是甚麼機殼..一般都是附有PIN腳的音效接頭...怎麼會是直接就是音源接頭了?
這種機殼的前置音源是設計成從機殼內部直接去連接主機板後方音源插孔,
除非有多輸出需求或其他用途,不然還是乖乖接上,
要用傳統方式連接把機殼換掉"比較快",
如果3.5mm金屬端子的線跟前音源插孔的電路板處是採用可拔換式的,
那就可以考慮從這邊下手吧。


迷糊的人 wrote:
哇..你這是甚麼機殼...(恕刪)


這機殼應該是套裝或小機殼吧,
採用這種設計感覺是超級簡便走向,
讓使用者不太需要會接線到主機板上,
個人目前遇過一、兩次這種機殼。
印象中我好像有看過那樣的設計

原理也很簡單
兩個3.5mm 的公插(前置音源插座的延長線)
就是直接插在後置的聲音輸出入

既然你的機箱是設計成這樣的設計
那就不要去接主機板的前置針腳了
來我淘宝店逛逛吧(http://daily-jewelry.taobao.com)

迷糊的人 wrote:
哇..你這是甚麼機殼..一般都是附有PIN腳的音效接頭...怎麼會是直接就是音源接頭了?...(恕刪)



真的有...


有一陣子.有很多這類的機殼出現..

我就看過好幾個了...(不知道是不是同一家出品的?)


我也覺得很鳥~ 什麼設計嘛...


這種設計..就只能前面或後面選1個..

不然..就要手動插拔切換...


好像還沒看過 "轉接頭" ..?

除非..有高人指點..把它剪斷自己接線..


不然..就另外找看有沒有 前置音源擴充面板來用...

或..看有沒有電腦回收站..

找舊機殼.拆下它的前置 USB與音源面板來換...


樓上各位:

謝謝回覆. 我的問題有了新的補充. 請見原問題的下方.
您好~

其實你可以看看主機板型號

上該廠商網址,內必有你要的答案

機殼前置音源插孔能不能動作是由9pin排插,jump跳腳來決定

其實有簡單一點的作法..
去找3.5mm一分二(一公轉兩母)
這樣就可以同時前後都有作用

不過說實在的我前置聲音輸入輸出很少有機會用到
真的需要錄音我用webcam來講話

如果需要接耳機..喇叭有設計直接接耳機的設計
接上後喇叭會自動消音..
來我淘宝店逛逛吧(http://daily-jewelry.taobao.com)

drkh wrote:
有一個二手的舊機殼....(恕刪)


天啊~
真的有這種東西啊

機殼內的線要拉到機殼後方,外面的連接埠去接

少掉一組聲音I/O不是很方便

買個一分二的 真的比較方便
不然每次要用耳機 都要把喇叭的接頭拔掉來換
我也有一個同樣設計的機殼。也被同樣的問題困擾過。
除了買一分二的耳機接頭外,你也可以使用USB音效卡來解決這個問題。
這樣你會多一組耳機和麥克風在前方,也不必去煩惱接線的問題。
