W210 半自動恆溫(機械恆溫)右半部出風口熱風問題DIY檢測紀錄

我的E200K(2001)這幾年來曾在開冷氣的情況下發生過2~3次右半部空調出風口出現不正常的熱風, 由於現象都維持不久(不到5分鐘), 通常空調關掉再開冷氣幾分鐘後就恢復正常, 因此也沒特別注意.

上個周末天氣熱, 這個問題又出現而且維持的時間比以前久, 關空調也不一定有用, 感覺似乎有甚麼零件已經不太正常. 其實這個問題網路上偶有人提起, 以前我也做過功課, 多數的人都會認為是熱水閥(Duo-Valve)損壞, 趁問題現象還在抓原因比較容易, 馬上著手做了一些實驗:

圖片右下方就是熱水閥(上面有兩個電磁閥), 右邊是駕駛座電磁閥, 左邊是客座電磁閥
W210 半自動恆溫(機械恆溫)右半部出風口熱風問題DIY檢測紀錄

我的E200K雙區機械恆溫, 暖氣部分由圖中的2進1出的熱水閥控制熱水流回引擎室.
W210 半自動恆溫(機械恆溫)右半部出風口熱風問題DIY檢測紀錄

1. 我的計畫是先拆開熱水閥檢查內部是否積了污垢, 如果有的話, 就先清一下. 如果是墊片損壞, 網路上也有人賣修理包. 可是實際拆開後我發現, 熱水閥似乎沒有問題, 雖然內層有一層黃色的水垢, 但零件滑動並沒有問題, 各式橡膠墊片也沒有破損或是老化跡象, 因此修理包應該是可以省了.

2. 我的熱水閥是2進1出的款式, 駕駛座的熱水閥功能是正常的, 原本以為是客座的熱水閥有問題. 但是拆開目視兩個熱水閥及內部的電磁閥, 兩個並沒有甚麼差異, 接下來就要量電磁閥的電壓及電阻了.

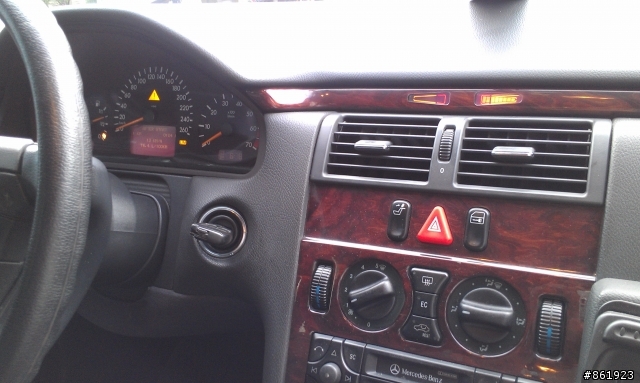

先將冷氣左右邊都設在最低溫(Min)以確保熱水閥關閉, 風量1, EC關閉,
W210 半自動恆溫(機械恆溫)右半部出風口熱風問題DIY檢測紀錄

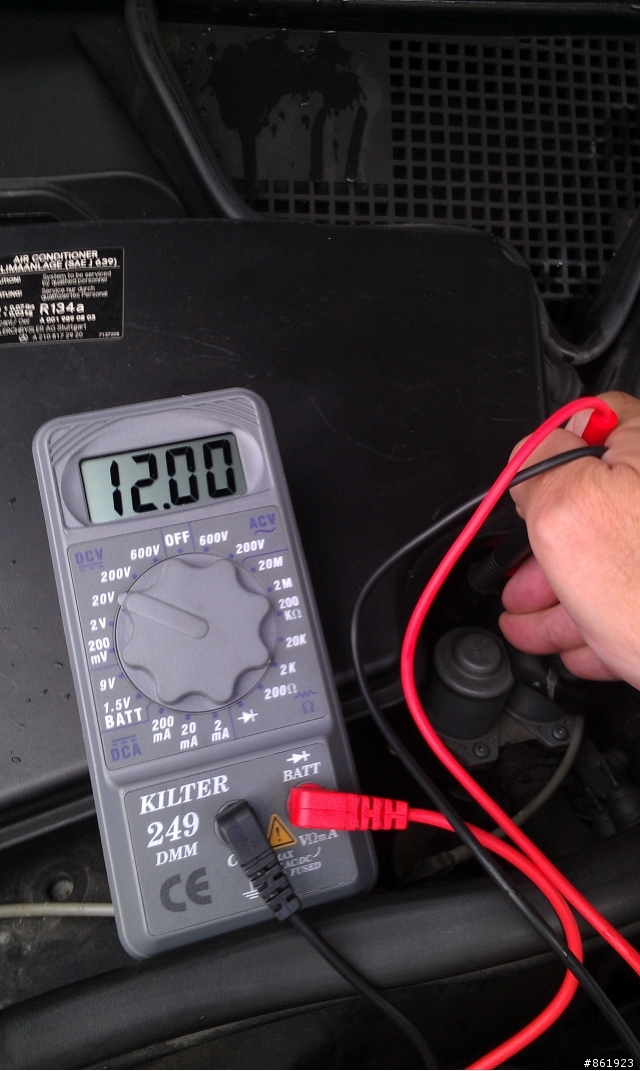

將熱水閥電源拆開, 量測熱水閥電源電壓(沒有連接熱水閥):
Key-Off時駕駛座/客座熱水閥電壓各別是: 11.78V/11.77V
Key-On 時駕駛座/客座熱水閥電壓各別是: 12.32V/11.29V
W210 半自動恆溫(機械恆溫)右半部出風口熱風問題DIY檢測紀錄
W210 半自動恆溫(機械恆溫)右半部出風口熱風問題DIY檢測紀錄
由於沒接熱水閥沒有負載, 量測結果似乎看不出有甚麼意義, 結果先忽略.

拆開的熱水閥測量電磁閥阻抗
駕駛座/客座熱水閥電阻各別是: 22.8歐姆/22歐姆, 看起來線圈應該是正常.
W210 半自動恆溫(機械恆溫)右半部出風口熱風問題DIY檢測紀錄
W210 半自動恆溫(機械恆溫)右半部出風口熱風問題DIY檢測紀錄

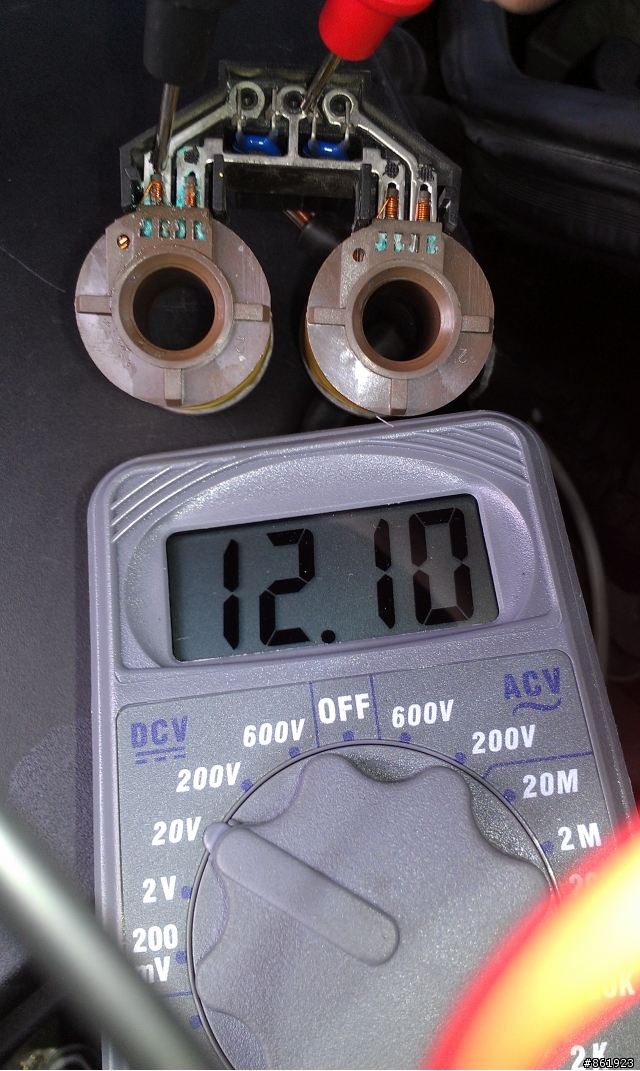

接著量電源電壓(連接熱水閥):
Key-Off時駕駛座/客座熱水閥電壓各別是: 0V/0V

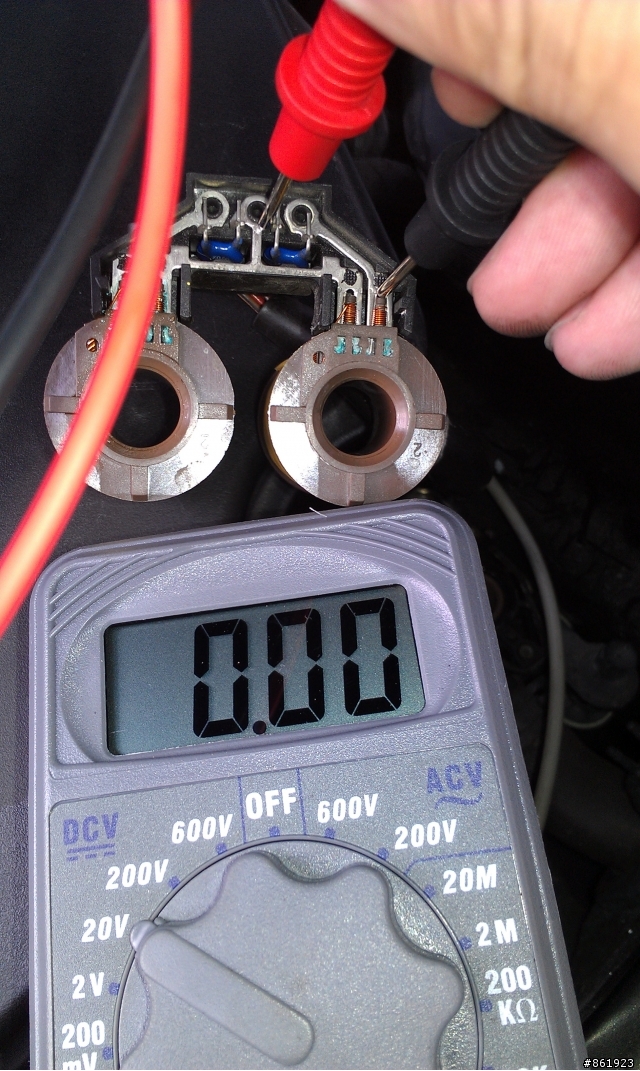

Key-On 時駕駛座/客座熱水閥電壓各別是: 12.1V/0V. 有電壓的駕駛座熱水閥電磁線圈很明顯開始發熱, 沒電壓的客座熱水閥就不會發熱.
W210 半自動恆溫(機械恆溫)右半部出風口熱風問題DIY檢測紀錄
W210 半自動恆溫(機械恆溫)右半部出風口熱風問題DIY檢測紀錄
分析: 熱水閥的作用是0V導通(Open), 12V關閉(Close). 導通表示熱水會持續流入車內的Heat core(熱交換器)以便提供暖氣之用, 而關閉則表示熱水不會持續流入Heat core, 也就不會有暖氣. 因此駕駛座有冷氣(12.1V/熱水閥關閉), 客座出熱風(0V/熱水閥導通)符合量測結果.

接下來是分析客座熱水閥是否有問題而導致電壓為0V, 由於熱水閥接頭有防呆設計, 因此無法反插做實驗. 我用電表的cable將駕駛座熱水閥端的12V接到客座的熱水閥, 結果量到的電壓就是正常的12.8V, 證明客座熱水閥本身是正常的(此處沒有做功能測試, 目視應該也是正常的). 至於客座熱水閥電壓會是0V問題應該出在ACC(Automatic Climate Control)的相關控制電路輸出電壓本來就是0V.

到目前為止我幾乎已經肯定熱水閥並沒有問題, 雖然可以省下一筆不小的更換熱水閥費用, 但是現在問題反而不容易找了.

由於半自動恆溫網路上討論的並不多, 我也沒有維修手冊或是線路圖, 只能憑空推測, 方向大約有三個:

1. 出風口閥門功能失常:我試過調整不同的出風位置, 熱風會從右側的相對應的出風口吹出(向上, 向前, 向下, ...), 我不太相信所有的閥門會同時一起壞掉, 所以先排除這個可能.
2. 室內溫度計失常:我知道按鍵式的電子恆溫機種有左右側/蒸發器等溫度感應器(temperature sensor),但我不確定我這款是否也有這些sensor, 位置在哪更不清楚. 由於風箱仁(蒸發器)應該只有一個, 既然駕駛座的冷氣是正常的, 相關sensor就應該是正常的. 既然客座是否有sensor我不確定, 暫時就先不管溫度感應器的問題.
3. 客座空調滾輪失常: 我判斷機械式的溫控滾輪可能帶動一個可變電阻之類的零件, 如果這個零件因為接觸不良或是其他原因造成送出的訊號失常,(例如接觸不良造成斷路, 原本的12V輸出就變成0V, 熱水閥就會導通出現熱風).

眾合以上分析結果, 現在我能做的只有拆開中控冷氣面板, 檢查客座滾輪是否有問題. 這部分雖然以前沒拆過,但是看網路上的影片似乎也不難.

有鑒於以上分析結果, 昨天上班的路上我就先用手指敲幾下客座溫控滾輪, 右側出熱風的問題真的又消失了, 等哪個週末有空再來拆空調面板分析原因吧.

右側熱風問題消失後, 量熱水閥電壓(連接熱水閥):
Key-Off時駕駛座/客座熱水閥電壓各別是: 0V/0V
Key-On 時駕駛座/客座熱水閥電壓各別是: 12V/12V.

駕駛座熱水閥電壓
W210 半自動恆溫(機械恆溫)右半部出風口熱風問題DIY檢測紀錄
客座熱水閥電壓
W210 半自動恆溫(機械恆溫)右半部出風口熱風問題DIY檢測紀錄
量測結果電壓正常符合預期.

PS: 如果只是單存想量熱水閥電壓, 只要像圖片這樣量就可以, 並不需要像前面一樣拆熱水閥.
真是太強了,我的W210 E240是滾輪是溫控,目前沒問題,每次看您PO文,都覺得W210真有意思.
請問您有聽說W210最佳減震筒搭彈簧是何種組合,目前車上是阿曼加,想要在硬Q一點

jonathan18999 wrote:
我的E200K(20...(恕刪)



太強了, Jonathan 兄!

您的等級太高小弟完全沒有討論的切入點,

只能在這邊幫您加油!
Buddy Liao wrote:
真是太強了,我的W2...(恕刪)

To Liao兄,
不瞞您說我是標準的原廠組, 對改裝完全是一竅不通. 尤其是懸吊對我們這種熟男來說, 原廠的已經是綽綽有餘了...

To 廳長,
寫起來內容看起來複雜,其實我也只做幾樣簡單的事. 留個紀錄只是便於日後遇到相同問題時可以快速解決, 同時也給需要的人做參考(不管對或錯). 目前問題暫時消失, 但原因還是沒有100%確認, 有機會再繼續查下去.
J大的檢修文我一定要發文存入我的文章以便往後檢索很幸運我是跟J大的車一樣2001 W210 E200K 11年了都已有很多環保材質問題待處理
J 大的經驗分享真好, 我的E320 2001 電腦溫控 也偶爾會於開冷氣的狀況下 左邊駕駛座出熱風與J大熱風問題剛好左右相反.曾經夏日全家人在車上冷氣持續出熱風真的很痛苦!

因為若是冷煤管路,蒸發器,壓縮機等出問題, 應該會越來越不冷,沒有道理有時很冷兩邊都正常,有時單邊出熱風啊? 今年夏天曾經出熱風的狀態下進賓士原廠 夏日冷氣健檢, 告知冷氣單邊出熱風問題結果技師檢查時有異常紀錄, 車交到接待手中確認時冷氣功能卻完全沒問題.我那時才知賓士的冷檢連冷媒都沒在補或測的!真的感覺很low! 我的印象國產車每年冷檢都有做啊!

電腦溫控可以 先將冷氣左右設定到最冷(確定無暖氣需求) 並將風量調至最小(避免環境溫度影響)
按 Rest 鍵 2-5秒 會進入溫感顯示狀態 可按左右側Auto鍵選擇需要之顯示溫度, 左右側正常時 No4/No5溫感器顯示溫度約 3度以下, 壓縮機好像高於5度就會啟動, 於左側出熱風時No4 顯示溫度異常 16-20度 ).







賓士廠的經驗判斷與我的經驗
1. 冷煤不足 ---> 補足冷媒,熱風發生機率的確有降低. 但還是會發生.確認有補足冷媒,持續觀察中..
2. 熱水閥問題 ---> 有人建議用起子頭敲敲閥門看是否卡住 我的經驗好像沒有改善.尚未換.
3. 控制訊號問題(控制開關) 可是我的是按鍵控溫的..
or(溫控電腦) 這就大條了!!

J 大寶貴的經驗, 找機會也測看看.至少可以抓出問的方向不會花冤枉錢.

但問題為何? W210電腦沒此項目訊號偵測功能與紀錄 賓士廠與負責任的汽車冷氣專家也不敢隨便亂換.
需要等到發生時才有辦法檢測 天氣進入了冬天了比較不明顯.
因為是偶發性問題(1次/月)持續時間也十幾分鐘(一陣按鍵亂切開關之後)就消失了, 所以也很困擾.
很高興這了可以一起分享經驗.
我原以為熱水閥需要拆下來才能測
有J大的經驗真是太好了!!


就個人處理過W140熱水閥問題的心得
M.Benz熱水閥控制是脈衝式, 以開關時間長短決定熱水流量
摸電磁閥會燙手表示內部卡死需儘快處理, 內漏熱水近百度兼閥體燒融

另外W140還多了送水小馬達, 簡單接12V就知道狀況了
看了各位的文章,才發現原來很多人跟我有一樣的困擾!
小弟的型號是w212,冷氣也是想到就會給他一邊冷一邊熱!!
上次回原廠保養時反應,也是查不出個所以然。
不過要是熄火休息一下就又正常了。
無解的問題,真的很煩............
finder168 wrote:
J 大的經驗分享真好...(恕刪)

我的問題去年9月初就已經找到疑似問題的證據http://www.mobile01.com/topicdetail.php?f=303&t=2915973&p=1, 如果賓士後來的機種也是使用一樣的feature pin connector, 那麼接觸不良造成冷氣出熱風的問題應該也是會發生.

由於我的車子拆開修復後(順便還換了空調面板燈泡)至今都沒有再發生冷氣出熱風的問題, 因此暫時沒有特別處理(其實是因為上述燈泡我騷包改成LED燈泡, 怕看不習慣會再拆所以還沒永久處理), 如果再發生問題, 我會用熱熔膠固定feature pin connector, 這樣就不容易因為車輛震動而造成接觸不良. 上述的做法在電腦組裝時偶爾會用到(SATA port, LVDS connector, ...), 並沒有任何副作用.

參考看看.
謝謝寶貴經驗的分享!
有機會從這些方向去試看看.
