【分享】DIY 18650電池盒供電

豬都比我帥

2010-03-27 19:19 #1

市售的18650電池盒...體積稍微大了些!
所以小弟使用pvc板自製18650電池盒!
製作過程沒有拍....

小弟使用的材料與工具如下:
1.pvc板
2.美工刀刀片*2
3.3號電池盒彈簧*2
4.砂紙
5.噴漆
6.鐵尺
7.烙鐵
8.DC 2.1mm母頭

三顆並聯版本.......

按這裡檢視圖片

按這裡檢視圖片

兩顆並聯版本.......

按這裡檢視圖片

按這裡檢視圖片

未完成的兩顆並聯版本....

按這裡檢視圖片

按這裡檢視圖片

大合照....

按這裡檢視圖片

用手機照的...若有傷眼請多包涵囉!謝謝.....
有興趣diy的車友...歡迎研究唷!!

無圖示

greenhulk

2010-03-29 02:43 #2

建議還是用Polymer鋰電(盡量不要串並)或是改用鎳氫電池安全些~

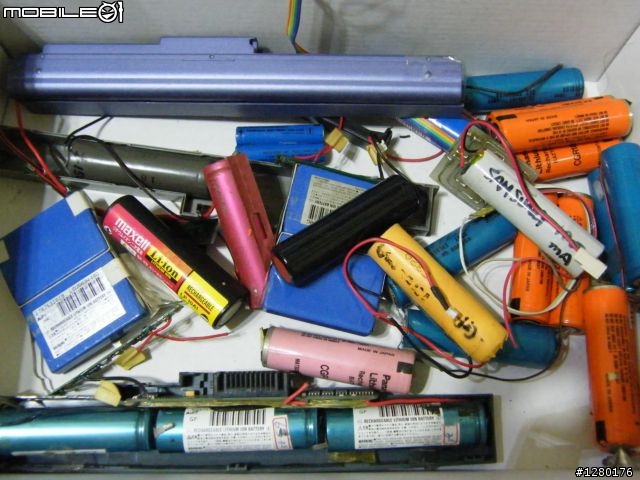

前些日子搬家丟了一堆，只留張照片作紀念~

按這裡檢視圖片
18650的電力密度高、重量輕、價格又便宜，以DIY改裝的角度確很吸引人! 不過玩多就愈不敢碰，除了過充、過放，外力撞擊也會導致電池損壞，狀況都是瞬間發生，事故舉證也難，良心建議還是少碰為妙~
其實事故還不少，網上爬爬就有，以下是最近看到的新聞還有影片~
YouTube
http://www.youtube.com/watch?v=AwFrueZeTAY

名牌電筒爆炸碎片激射香港一保安險些失明
http://news.sina.com 2010年01月17日 22:26 中國新聞網
　　中新網1月18日電據香港文匯報報道，香港深水發生手電筒離奇爆炸傷人罕見意外。一名男子日前維修其美國牌子鋁合金電筒後疑忘記關電掣，電筒長亮至發熱，由家人發現代為關掉。豈料他再取用時，電筒突發生爆炸，玻璃碎片四濺，事主左眼遭碎片濺中險盲，幸證實未有傷及視力，經送院取出碎片後已無大礙。肇事電筒已由消防檢走，交有關部門檢查，以了解肇因。
　　遭爆炸碎片傷眼險盲事主姓余、左眼受傷，被送入明愛醫院後證實有玻璃碎及碳粉等異物入眼，已由醫生取出，初步相信視力沒有受到影響，但仍需留醫。
　　余任職保安工作，與妻子、60余歲岳母及7個月大女兒同住一起，據悉，他因工作需要，先後添置多個不同牌子手電筒。發生爆炸的為一個美國牌子的鋁合金電筒，長約6吋，使用3枚充電鋰電池，電筒用石英燈膽，較傳統電筒更光亮，且為防水防滑設計，是於7年前花數百元購買，一直未有故障。
　　余的岳母馮好事後透露，女婿在3日前見該名牌電筒發生故障，曾拆開檢查過。之後，她發覺電筒長亮，拿起代為關上時，發覺電筒非常燙熱。
　　至昨午1時許，余先生擬帶電筒外出往檢查，他將電筒插入腰間皮帶上的電筒袋時，發現電筒傳出“啪、啪”聲響，當取出檢視之際即發生爆炸，他當場被激射碎片插中左眼，驚動岳母報警送院，施手術將眼中玻璃碎片及碳粉等異物碎片取出。
　　消防在現場調查，發覺手電筒的石英燈膽及玻璃鏡片炸至粉碎，惟初步未能證實其爆炸原因，遂將肇事電筒檢走交有關部門檢查爆炸肇因。
　　理工大學機械工程學一級工程師盧覺強稱，該種強力電筒裝有小型電路，以提高電力令電筒更光亮，而所使用的鋰電池比普通使用的咸性電池更強，當電筒太長時間開亮，或有機會令電路故障出現“短路”。但“短路”後電池仍通電，便會加速電池負荷變成過熱，令內裡物質起變化，分解出氣體，當氣體積聚造成壓力過大，電池便會發生爆炸，由於筒身為堅固金屬，故爆炸力會逼向較脆弱的電筒頭，令燈膽及玻璃破碎激射。盧覺強表示，如發現電筒故障，應實時取走電池，然後找人維修。

豬都比我帥

2010-03-31 13:49 #3

感謝樓上大大的提醒!......
不過實在也沒辦法!因為太多手電筒都是使用18650電池!
為了使用上的便利...才會diy並聯讓使用時間延長!
才不必常常換電池!....不過還是感謝提醒!

luther0911

2010-03-31 19:08 #4

其實我比較想找鋰鐵電池搭配LED的專用電路能微伏升壓!

這樣子無論串聯並聯危險性都不高!

目前為止鋰鐵電池尚未發生爆炸傷人的實例!

可惜電壓偏低 3.2V標準電壓容量 18650頂多做到 1800mA
真是可惜!

另一個優點完全放電到電壓 0V時立即回充還能保有99%以上的續電能力!
放置1個月後再回充也能有90%以上的續電能力

不像一般鋰錳一樣把他榨乾真的會乾掉!

liway

2010-10-04 10:19 #5

可否請教大大你那盒子是市售的還是自己DIY的!?

三個跟兩個電池裝的那個黑色盒子!?

小弟現在正在找尋適合18650長度的盒子!!

謝謝!!^^

豬都比我帥

2010-10-05 07:21 #6

你好...電池盒是自己diy製作..並非市售!
尺寸是針對18650的尺寸製造2顆及3顆的版本!
有興趣小弟可以教你如何製作!

無圖示

dennishou0

2010-10-05 20:23 #7

大大,謝謝你的分享,我對如何製作電池盒很有興趣,不知道大大是否也可以教我,謝謝

豬都比我帥

2010-10-05 21:49 #8

1.使用pvc板或壓克力板
2.測量電池尺寸..長7.7cm 寬1.8cm
3.長7.7cm....因為要預留電池正極接觸點與負極接觸點的彈簧長度以及上與下pvc板或壓克力板
的厚度!
寬1.8cm 為單顆...2顆版本因為電池與電池之前要做隔板所以1.8+1.8+使用的pvc板或壓克力板的厚度*4
3顆版本1.8+1.8+1.8+使用的pvc板或壓克力板的厚度*5
4.長與寬設定好之後...裁板
5.四個垂直部分完成後就成為一個盒子
6.用18650電池放入盒子裡...製做第一個電池與電池之間的隔板(上下各預留2~3mm)..以此類推!
7.剩下的空間是要跑正負極的線使用的..裁一塊板...高度與寬度都比盒子小2~3mm
以便線路藏在板子角落裡不會被電池壓到線
8.找2片美公刀刀片.....刀上圓圈圈部分一定要留下來!
用砂輪機磨到可以放到電池盒的尺寸!四個角要磨成圓邊!
負極用烙鐵焊上電池彈簧....正極不必!
9.電池盒用電鑽鑽洞...以供焊好正負極後的電線出線!
10.板與板之間以及刀片固定在板子上....都是用快乾來黏!
11.製造電池盒的上蓋!.....外表用砂紙磨平整...噴不噴漆就自己決定囉!

製作過程大概是這樣...如果還有不了解的...歡迎再研究囉!...謝謝!!
