請看得懂佈線圖的大大指教 09211800捕圖

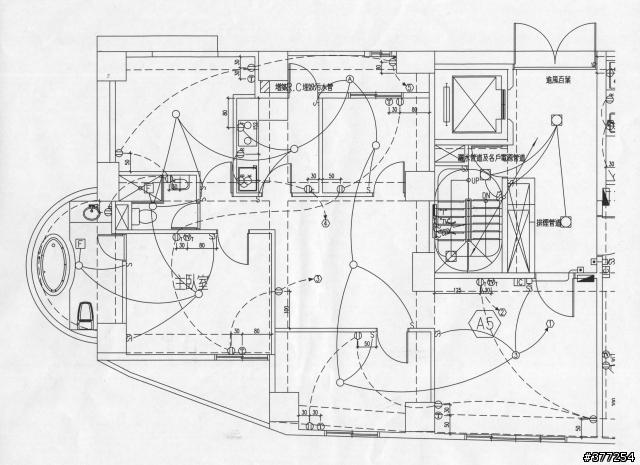

小弟的新屋布線如下圖
小弟的問題是 我想要把電話線通通抽掉換上CAT5網路線
在客廳的左下角處的電話線插孔 應該是中華電信adsl擺放的位置

因為每個房間都有兩個電話線插孔
其中一個當做網路用一個當做電話用
有無可能在小弟把電話線通通換成網路線後
在某個地方加裝SWITCH 讓每個房間的網路插孔通通可以一起上網

小弟不懂的是 每個房間的電話線 是通通都接到室外樓梯間的電信盒裡面去嗎?
如果要達到小第的構想 SWITCH 得放在樓梯間的電信盒裡嗎?

按這裡檢視圖片

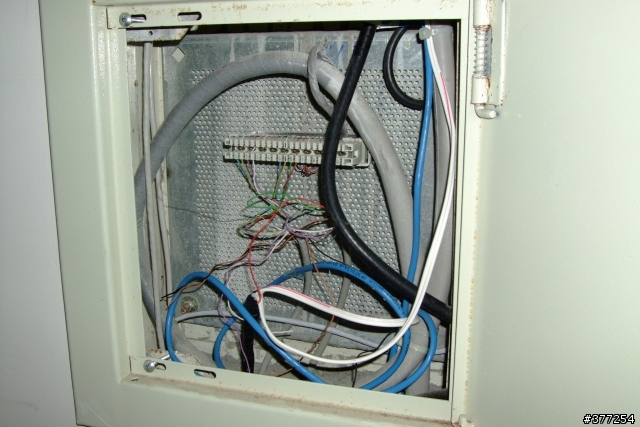

下圖是樓梯間的電信盒

按這裡檢視圖片

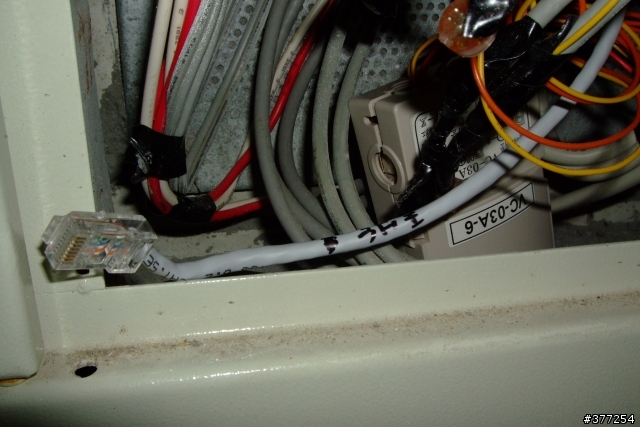

這裡有一條網路線 可能是鄰居的
在這裡發現網路線 我是滿好奇的
如果是我鄰居接的寬頻網路線 那就代表這邊有網路線可以通到他的房間囉
按這裡檢視圖片

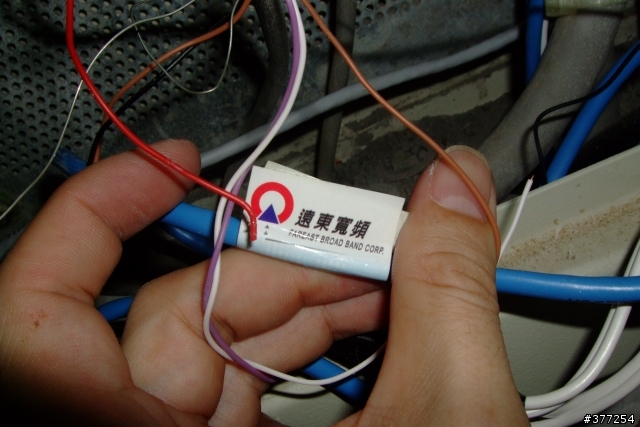

下圖是電信盒旁邊的另一個盒子 有人知道他是做啥用的嗎?
按這裡檢視圖片

這裡也有一條網路線
是做啥用的我就不清楚了
按這裡檢視圖片

下圖是第四台的電信盒
按這裡檢視圖片


小弟的新屋 每層只有兩戶

請對這方面有認知的網兄 不吝指教 感恩

******************************************************
shang66 網兄的建議
待我再去新屋整理時 再把客廳的電話插座打開來照相



按這裡檢視圖片
完了...交通部的專業又要被 "姦" 了 XD 瑞龍跟您問好!!!歡迎光臨我的blog http://blog.pixnet.net/rovenlin
roven5428 wrote:
有無可能在小弟把電話線通通換成網路線後
在某個地方加裝SWITCH 讓每個房間的網路插孔通通可以一起上網...(恕刪)

不必把電話線通通換成網路線,
而是要保留現有電話線,增加網路線。
至於要怎麼拉網路線,這才麻煩....
業代殺手,斷人財路!
照大大的圖....
第一張藍色的線應該為網路線
第二張圖...紅白電線有用黑色電氣膠帶纏住的是電源插座線.只需買個插座插上即可接hub和adsl
至於拉線....去買條穿線的線(忘了叫什麼了)去拉就ok了..因為泥電話線的管路應該只有一條電話線..應該粉好拉才對
第一張圖是電話配線圖。
第二張圖是大樓訊號線(消防、監視器等等)。
1.看你圖一裡面只有二條電話線。你房間的電話線因該是通通接在一起,沒有獨立配線。
2.有一個方法是不用拉線。就是你要確定每個插座裡面是4-8芯的電話線。用下面這個東西,接四芯就可以用網路。


3.重拉線,就找房子的最中間的當adsl放置的地方。會比較好。管子也要夠大,五個房間就五條cat5。
省線拉法就是拉四芯,這樣一條cat5就可以拉二間。
3條網路線+1條電話線

大大家的電話管路可能會塞不下

要不要考慮一下無線網路或是電源網路橋接器

可以省去拉線的麻煩...
可以的話,客廳的電話BOX內部拍個照放上來。
第一圖為水電的開關插座位置圖,雖有納入弱電部分,但無管路圖(弱電也有管路位置圖),每個房間只有一個電話BOX,水電有可能是順時針方式配管(較省),公共電信箱(第二圖)只有一管到住家,不會每個房間都到公共電信箱(除非室內還有弱電箱才會集中到室內弱電箱---現在趨勢)。

小弟猜測,室內應無網路BOX,一般設計都會與電話BOX分開。如果電話是順時針方式配管,網路線則不好拉;如果是上半部一支管,下半部一支管(都通至客廳),這樣拉網路線還有希望!

第三圖應該是對講機接線(如果還有防盜的話,都在此)

是否還有一個弱電箱,因為樓梯間看起來有畫3個,還有一個"TV"電視天線箱
flycode wrote:
不必把電話線通通換成...(恕刪)


因為裝潢沒有做很多
重拉網路線到各個房間
難免會走明線
這樣 有點醜
如果可以改到電話插做管線裡
是最理想的


soargi wrote:
照大大的圖....
第一張藍色的線應該為網路線
第二張圖...紅白電線有用黑色電氣膠帶纏住的是電源插座線.只需買個插座插上即可接hub和adsl
至於拉線....去買條穿線的線(忘了叫什麼了)去拉就ok了..因為泥電話線的管路應該只有一條電話線..應該粉好拉才對

您真內行 我圖沒貼 你也看得出是網路線
原來那邊有電源線啊 感恩 受教了 這讓我又多了好多的想像空間(是說 用那邊的電 會不會被OOXX啊!)
您說管路內只有一條電話線 那也就是說 房間的兩個電話孔 是共用一條電話線囉 嗯...這算costdown 吧

總之 帶小弟去探探電話孔管線到底有多細 在請各位大大指導囉

小弟對電腦網路稍有概念
但對水電配線管路沒有接觸過
是想說 先搞清楚這管路是怎摩玩的 再來想網路要怎麼拉

至於 無線網路和走電源線的網路機制 是希望能避免就避免

家中有小小孩 無線網路 可以不要儘量不要
完了...交通部的專業又要被 "姦" 了 XD 瑞龍跟您問好!!!歡迎光臨我的blog http://blog.pixnet.net/rovenlin
下圖是電信盒旁邊的另一個盒子 有人知道他是做啥用的嗎?)

按這裡檢視圖片
通常是對講機或是保全之類用的.

這裡也有一條網路線是做啥用的我就不清楚了

按這裡檢視圖片
不是你鄰居的話,那就是社區網路業者多拉的.

如果是我鄰居接的寬頻網路線 那就代表這邊有網路線可以通到他的房間囉

按這裡檢視圖片
那是社區網路業者的線路.
如果府上房子蓋的時候沒有專用的網路管線的話,那他大部分都是跟既有電話管線進去的.
房間內大部分都會設計電話管線,你的網路線只要跟著電話管線走即可通到每間房間.
原本的電話線再加穿一條網路線的話其實空間還剩很多,如果管路沒有折太死的話,再穿個3-4條都不是問題.



依個人判斷,藍色是社區寛頻業者的網路(進線),灰色網路線是通到3F的住戶家裏,那條白色帶紅線條的是電源線(線頭應該有用絶緣膠布貼著或接插座--原先應該有接HUB),如果要在家中接SWITCH之類的設備,不妨在家中居中位置的房間安裝,如此就不致發生管路容納不下過多線路的問題
