雙螢幕顯示切換器設計

  常坐在電腦面前的人,有時會同時對著在腦螢幕做許多事情,比方,邊上網邊看電影,或邊打資料、聊天,邊看電視,或是邊打遊戲機而利用一旁的電腦找攻略資料等。

  而有些人會因為有著這樣的需求,而為自己的電腦裝設了雙螢幕,以便擴大自己的螢幕視野,同時也可以藉此同時處理多項事物。

  而我就有著這樣的需求,而在裝設了雙螢幕後,的確在使用電腦的運用上,方便了不少,但我希望自己的雙螢幕環境,有「主」、「副」螢幕之分,也就是將主螢幕放置於電腦桌的中間,而副螢幕則放置於電腦桌之右邊,並且可以任意的將主、副螢幕之內容任意切換,比方,在邊看電影邊聊天打資料時,可以把主螢幕設為聊天用,而副螢幕則可用來看電影,而若要認真看電影時,也可把主螢幕切換回看電影之用。

  而現在的顯示卡大多可支援雙螢幕輸出,即是可以達到上述的功能,但若要整合其他設備如:HD DVD Player,或 PS3、XBOX 360 等娛樂設備,可就比較困難了,而現在這些設備幾乎都支援電腦螢幕輸出,於是就想到利用螢幕 switch 切換器,設計雙螢幕顯示切換器。

  而於某個週末的下午,我騎著 kawasaki 機車邊想著這樣的東西該要如何設計出來,而騎到了台中的電子街,於某間電子材料行找尋可以實現這個想法的材料,我腦海裡邊想著接線的方法,邊找著相關的接線材料,於是就在該間電子材料行待了一個多小時,並把該買的材料買齊,抱著姑且一試的想法回家測試。

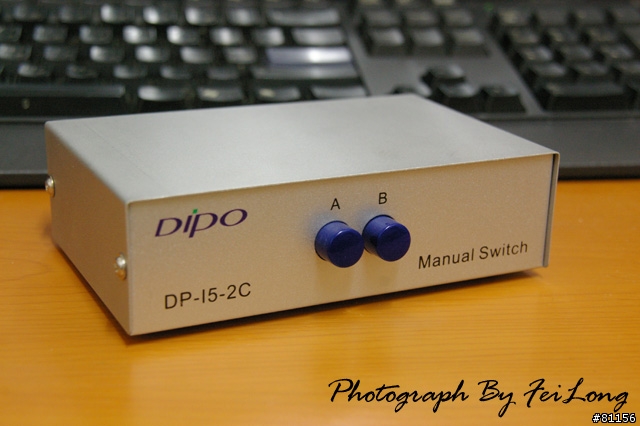

首先我買了2對1螢幕切換器X2。

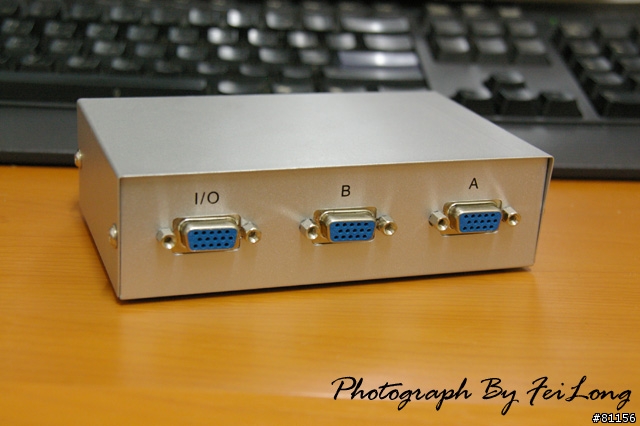

2對1螢幕切換器背面(可看到可接兩組螢幕訊號輸入,並由一組螢幕輸出)。

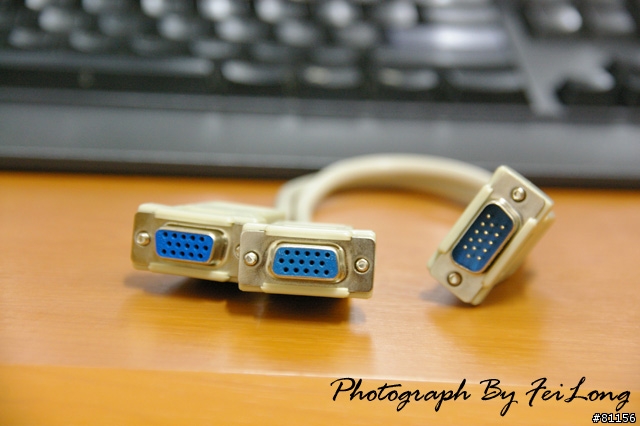

再來就是1分2的螢幕訊號轉換線x2。



而由於1分2的螢幕訊號轉換線,為1公2母,所以我需要再添購公母轉換頭數個分別為:
公轉母x2
雙公x4

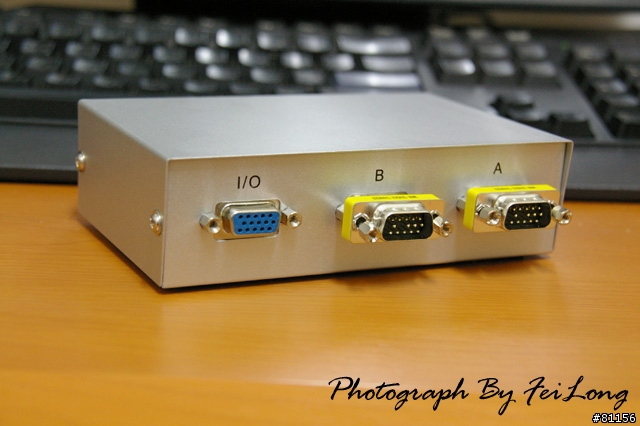

將雙公轉換頭裝置於螢幕 switch。



將公轉母頭接於1分2螢幕訊號線,並再接上 XBOX 360 VGA 訊號輸出線。

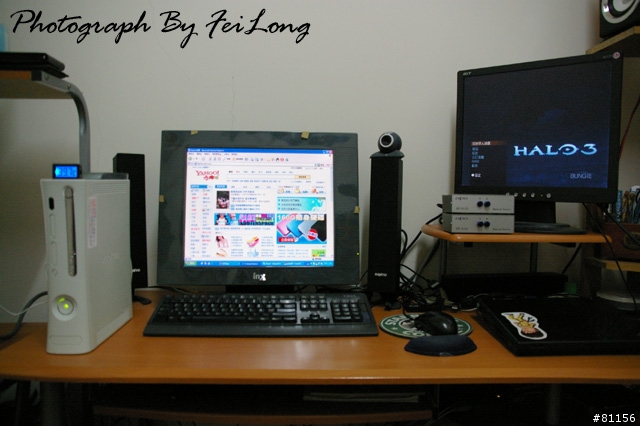

將另一組螢幕 switch 也如法泡製,並接上電腦顯示卡訊號輸出線,並在兩組 switch 螢幕輸出各接上主、副兩組螢幕的訊號線。

  完成設置後,即開啟電腦與 XBOX 360 測試是否主、副螢幕內容可藉由兩個 switch 任意切換。



測試一:主螢幕 PC 副螢幕 XBOX 360。



測試二:主螢幕 XBOX 360  副螢幕 PC。



測試三:主螢幕 PC  副螢幕 PC。



測試四:主螢幕 XBOX 360  副螢幕 XBOX 360。

  測試結果,主、副螢幕內容可順利的利用 switch 切換,並可藉此達到切換螢幕內容的便利性,比方可邊打 XBOX 360 時利用副螢幕找攻略,或是主螢幕上網查資料時,副螢幕可讓 XBOX 360 上 Live 抓遊戲試玩版或影片,或是等待 Live 同好上線時再切換回主螢幕廝殺等。

  而原這樣的設計也可利用 switch 切換達到主、副螢幕輸出同樣的內容,但經過測試同時輸出同樣的內容,會造成螢幕訊號若干的衰減,或許是我採用便宜的1分2螢幕訊號線的關係,但因主副螢幕同時輸出相同內容的作用不大,所以我並不在意這個部分。

  而我在構想這個雙螢幕 switch 切換器時,是希望盡量用便宜的東西來達到所想要的功能,所以我找的現成材料是希望能盡可能的便宜,因為這樣才可讓也有興趣的朋友也能很容易的也擁有這樣的切換器,而若要更省錢的話,其實可以拆了螢幕 switch 切換器再自行買接頭將原本 switch 上接兩組螢幕訊號的接頭,自己焊接成公頭,這樣的話可以省掉買4個雙公轉接頭的錢。

  這樣的設計我是覺得還滿方便的,尤其是花少少的錢可以達到便利個功能,有興趣的朋友不彷也試試看,若您有更好的點子也歡迎您告知我,讓生活更便利:)。
