[心得] 自行維修BenQ FP71E+心得

如果按 LCD POWER ON 畫面會短暫出現"沒有訊號"訊息後變成一片黑,Power LED 短暫出現綠燈後也馬上變為橘燈,請問這是哪裡故障?
yu_gimmy wrote:
LCD POWER ON 畫面會短暫出現"沒有訊號"訊息後變成一片黑

有可能是高壓輸出的部份有問題吧!
yu_gimmy wrote:
Power LED 短暫出現綠燈後也馬上變為橘

正常來說,如果沒有接訊號線(D-sub 或是 DVI )時,只要一開 LCD 的電源(由無燈號轉綠燈)會出現『沒有訊號』,通常會持續一會(時間通常是五秒以上,需看 OSD 中的設定提示訊息時間),然後進入待機模式(由綠燈轉橘燈)。
chrisic wrote:
正常來說,如果沒有接訊號線(D-sub 或是 DVI )時,只要一開 LCD 的電源(由無燈號轉綠燈)會出現『沒有訊號』,通常會持續一會(時間通常是五秒以上,需看 OSD 中的設定提示訊息時間),然後進入待機模式(由綠燈轉橘燈)。
有可能是高壓輸出的部...(恕刪)


做過交叉 TEST ,確定是 LCD 有收不到訊號的問題,已排除是線材的問題,而且無論接 DVI 或 D-Sub 都是開電源後 LED 由綠燈轉為橘燈!

LCD 訊號線不接 PC ,LED 開電源後情況完全一樣,進一步確認是 LCD 無法收到訊號,但是我在 PC 上同時接兩台 Monitor 時, 發覺 Vista 或 XP 的裝置管理員裡可抓到此台故障的LCD,但還是無法顯示,狀況真是讓人感到納悶...
yu_gimmy wrote:
確定是 LCD 有收不到訊號的問題

  你的問題不是一般常見的背光、高壓版的問題,應該是 A / D 版有問題…需要進一步檢測才行,也有可能是 MCU 內的 firmware 有問題(這個問題比較常出現在三星的 710V 系列)。
  會修 A / D 版的人不多…請直接上各大拍賣網站買同型版來換比較快。
chrisic wrote:
  你的問題不是一般...(恕刪)

我將 AD 板 及與AD板連接的一張小板做些補悍,奇蹟出現了..
目前 DVIˋD-Sub 都可正常顯示了,問題應該是解決了!
現在又碰到新問題,請前輩再幫忙指導一下..

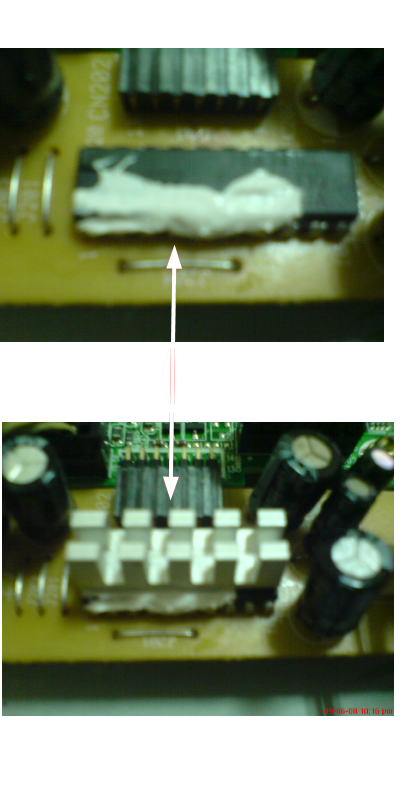

1. (圖一)上面這顆 IC 上面用有貼散熱片,因為手賤被我弄下來了,請問這散熱片是用何種膠黏上去,何處可購買? 按這裡檢視圖片

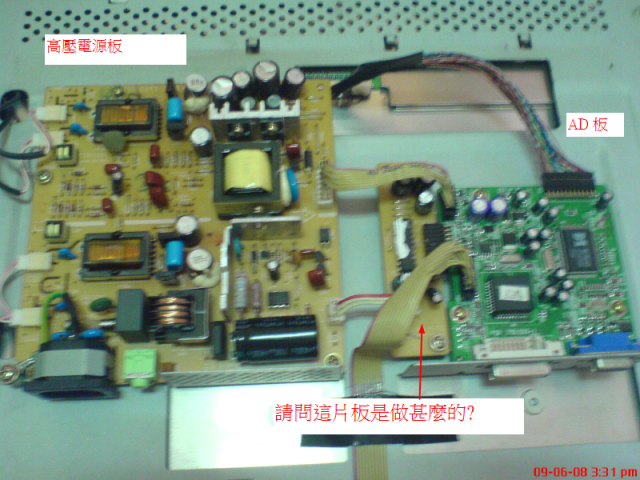

2.圖二這張板子它的名稱是甚麼?作用為何?
按這裡檢視圖片
3.此台LCD (Mozo LM727) 現在無論 DVI或 D-Sub ,接 GeForce 6200 皆可正常顯示,但如接微星 790GX-M (AMD 790GX 晶片組)主機板的 ON Board DVI ,就會抓不到訊號,但是如接 D-Sub 又一切正常...
現在不知是否 790GX-M (AMD 790GX 晶片組)主機板 ON Board 的 DVI 有Bug,還是我這張790GX-M 主機板故障。
有沒有前輩提供經驗供參考,謝謝!

PS:現今手上沒有其他有DVI 的 Monitor 可以 A/B Test !
yu_gimmy wrote:
1. (圖一)上面這顆 IC 上面用有貼散熱片,因為手賤被我弄下來了,請問這散熱片是用何種膠黏上去,何處可購買?
2.圖二這張板子它的名稱是甚麼?作用為何?

3.此台LCD (Mozo LM727) 現在無論 DVI或 D-Sub ,接 GeForce 6200 皆可正常顯示,但如接微星 790GX-M (AMD 790GX 晶片組)主機板的 ON Board DVI ,就會抓不到訊號,但是如接 D-Sub 又一切正常...
現在不知是否 790GX-M (AMD 790GX 晶片組)主機板 ON Board 的 DVI 有Bug,還是我這張790GX-M 主機板故障。
有沒有前輩提供經驗供參考,謝謝!

PS:現今手上沒有其他有DVI 的 Monitor 可以 A/B Test !



1.這是音頻放大IC,上面一般是散熱AB膠,其實沒在用內建喇叭的話沒貼也不要緊。
2.輸入音訊放大電路板,驅動內建喇叭用。
3.你看看主機板BIOS內內建輸出是不是被調到D-SUB/HDMI了,有些主機板的HDMI/DVI需要在BIOS內切換。
請問一下
小弟也是使用benq的螢幕
請問一下螢幕開啟會一直閃 一直閃
LED燈一直閃綠燈..
請問一下這是哪裡出了問題
該更換什麼零件呢
祝順心
港都狼仔 wrote:
1.這是音頻放大IC...(恕刪)


狼兄 謝謝您的幫忙指點!

接 Msi 790GX-M 的On Board DVI-D 沒訊號的問題,我已查到問題了!

原來是 DVI-D Cable 的第 24 Pin "歪"了,沒有入孔,將 24 Pin 矯正後就正常了!

不過還是感到很奇怪,為何 DVI-D Cable 第 24 Pin 歪掉,接 6200 的 DVI-I 就可正常顯示?
難道這是因為 DVI-D 與 DVI-I Port 的差異嗎?
加藤賢也 wrote:
小弟也是使用benq的螢幕
請問一下螢幕開啟會一直閃 一直閃
LED燈一直閃綠燈..


問題出在電源高壓板上。
1.電源區電路因為元件異常無法供應足夠電能給各零件,反覆啟動使電源燈閃爍。
2.背光燈管用高壓電路區功率元件故障而短路,使電源輸出呈現"打嗝"的反覆ON-OFF狀態,此問題發生機率較高。
狼兄,先向您道謝解惑
可否在麻煩您幫小弟指引一下要換的以下您說的1,2點選項的零件
小弟傳上高壓版,麻煩請指點
感恩
1.電源區電路因為元件異常無法供應足夠電能給各零件,反覆啟動使電源燈閃爍。
2.背光燈管用高壓電路區功率元件故障而短路,使電源輸出呈現"打嗝"的反覆ON-OFF狀態,此問題發生機率較高。

右上角燒焦的L1117IC已經更換
小弟電子零件不是很熟
再請狼兄指點指點
祝順心

按這裡檢視圖片
