圖文淺談自己要如何繪製住家平面圖

前次PO文業主自己如何著手開始裝潢~自主設計夢想起飛!提到平面圖為設計起點,故如下獻醜一下,希望有助於大家自行規畫及縮短從業人員地奔波!!

(1).如何繪製原始住屋平面圖各軟體圖文教學<---為免本文太冗長,自行按往網站簡體中文,可自行轉為繁體以利閱讀

(2).以sketchup如何繪製原始住屋平面圖~本人操作3方法

a.已取得原始平面DWG圖檔~(最爽狀況)
按這裡檢視圖片

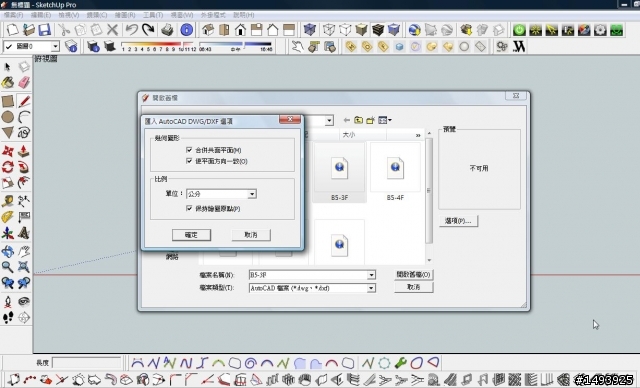

開啟Sketchup 選擇檔案 ->匯入DWG圖檔(注意先按選項~把DWG單位與Sketchup範本單位弄一致)按這裡檢視圖片
得到如下2D平面圖(少了文字及尺寸標註~需自行填補及重標)
按這裡檢視圖片
轉個方向,用左側工具列橡皮擦消除些雜線並用尺寸標註並驗證尺寸,也可加入些文字
舉一反三~匯入2D一些DWG圖塊或Sketchup 之skp檔,即是平面佈置圖或立面示意圖了
此平面圖為2D,要成可推拉之3D~需插件生面或自行以工具列之鉛筆拉線生面後再除線,稍麻煩些!

按這裡檢視圖片

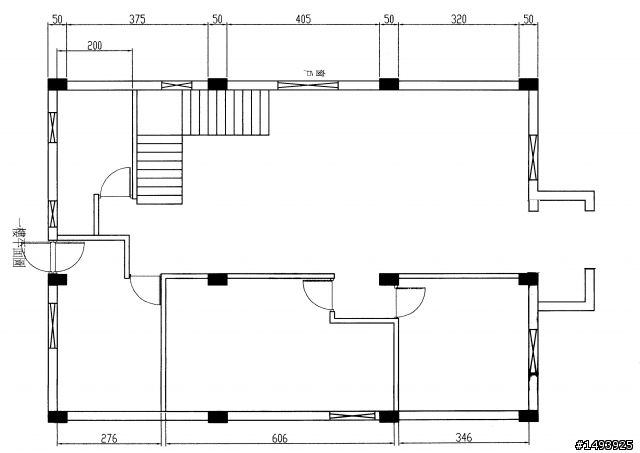

b.只能取得原始平面圖檔或影印圖~(中爽狀況)
按這裡檢視圖片
1.乖乖看圖紙按照尺寸比例,用Sketchup 鉛筆矩形弧形等工具,一一照畫
按這裡檢視圖片
2.將圖裁剪至邊緣(尺寸線內),另存它檔名
按這裡檢視圖片
於Sketchup 內開一矩形(預畫圖總合)
按這裡檢視圖片
鼠標點矩形中央
按這裡檢視圖片

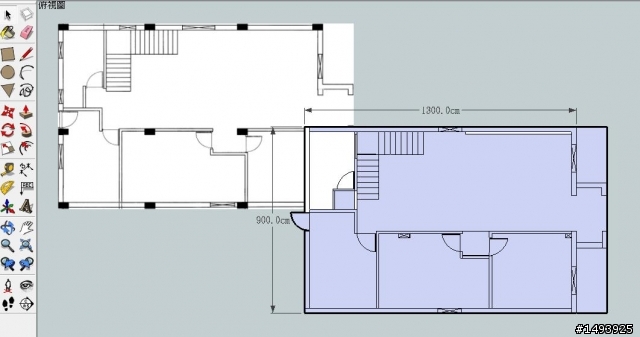

於檔案-->選擇匯入剛另存圖檔,並調整至矩形一樣大(舉一反三~~材質貼圖也是如此施作)按這裡檢視圖片
用Sketchup 鉛筆矩形弧形等工具,一一照畫,然後移開或刪除匯入圖檔,偷吃步~要稍驗證一下!
按這裡檢視圖片
c. 只能自己丈量記錄畫草圖~(最無奈狀況)
只能如b-1按照尺寸,用Sketchup 鉛筆矩形弧形等工具,一一照畫

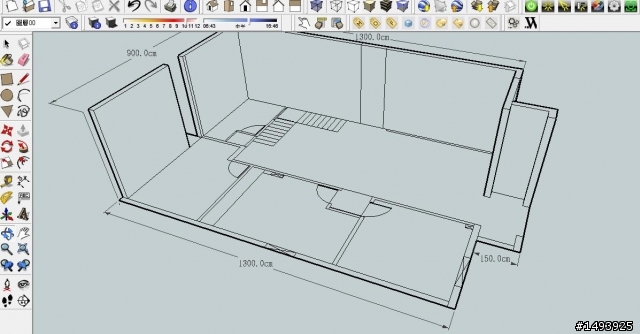

然後就可以開始推拉高度成3D了,網上有許多教學,自行練習一下,立體屋內一點一滴就形成啦!!

按這裡檢視圖片
夢想藍圖,幸福實現~http://jf582.pixnet.net/blog
Sketchup本身沒有所謂的向量
既然要用那用AUTOCAD不是比較好
現在AUTOCAD2010已經是直覺化介面了
沒有你想的那麼難用拉
凱登思 wrote:
前次PO文業主自己如...(恕刪)

開板大大無私的傳授
真是讓我收穫不少
還有圖解耶!!
我也要來學看看
佩服!佩服!
想必花了很多時間
對一般非從業人員來說真是一大福音
好有心哦
wtevosky wrote:
Sketchup本身沒有所謂的向量
既然要用那用AUTOCAD不是比較好
現在AUTOCAD2010已經是直覺化介面了
沒有你想的那麼難用拉


1.對~但有2D畫圖插件或去面插件可下載或直接以本身工具即可處理
2.好像沒說過AUTOCAD難用唉~
3.歡迎大大PO文教導大家AUTOCAD,本人也樂於學習(本文目的)



美屋油漆丫偉 wrote:
開板大大無私的傳授
真是讓我收穫不少
還有圖解耶!!
我也要來學看看


客氣了~祝學習愉快,記得改天PO文分享大家
許多糾紛在於落差~接案人與業主想得不一樣,又業主忙於工作,走馬看花到工地走走
發現錯誤時,已做好或大半,故事前3D展示溝通位置樣式.....etc是絕對必要的,
從業人員除手藝好外,工具軟體自我提升,更能相形加分,服務客戶!!
例如如下色卡可貼圖方式或套於所畫立體牆面,也許有些色差,但至少能讓客戶感覺一下


按這裡檢視圖片
按這裡檢視圖片
按這裡檢視圖片

bill2055 wrote:
佩服!佩服!
想必花了很多時間
對一般非從業人員來說真是一大福音
好有心哦


少一分糾紛~多一分幸福
夢想藍圖,幸福實現~http://jf582.pixnet.net/blog
wtevosky wrote:
Sketchup本身...(恕刪)

AUTOCAD 有免費版的嗎

聽起來好像很好用
凱登思 wrote:
前次PO文業主自己如...(恕刪)


我就只能拿到B 影印圖
在慢慢畫上去
因為剛開始用sketchup
花了幾天的時間呢
不過尺寸有差一點點
不影響囉!!

謝謝大大的分享唷^^
大驚!
原來 Sketchup 可以吃 DWG...

小弟的 AutoCAD 程度僅限於畫2D..
如果可以匯入 Sketchup 的話應該還有得玩...

AutoCAD 的功能十分強大但不是免費.
如果不是工作上剛好有得用,
我也會以 Sketchup 為室內設計的樣本
身邊已經好多朋友利用這套軟體跟設計師討論得有聲有色了!

感謝開版大的分享~
pinkpig0520 wrote:
我就只能拿到B 影印...(恕刪)

一般人使用Sketchup已經很好很強大了

有電腦底子 學起來也不會很困難

樓主的文營養多了

現在很多系統業者都有提供設計師AutoCAD的模組數據 要拉一般3D的櫃子也相當容易
當然前提要先有合法版權的AutoCAD(功能就如同三商美福展示給客人看那種軟體一樣)
中部需要MIT裝潢燈具家具採購清單請看http://ppt.cc/Xb41(進去在點詢問Mail不再回應)
numebr014 wrote:
AUTOCAD 有免費版的嗎

聽起來好像很好用

不知道唉!,我是用免費CAD軟體~A9CAD

pinkpig0520 wrote:
我就只能拿到B 影印圖
在慢慢畫上去

可以借用掃描器,掃進PC,再用B-2方法,試試,比較不會扭傷脖子啦!!
dexter.su wrote:
大驚!
原來 Sketchup 可以吃 DWG...

小弟的 AutoCAD 程度僅限於畫2D..
如果可以匯入 Sketchup 的話應該還有得玩...

AutoCAD 的功能十分強大但不是免費.
如果不是工作上剛好有得用,
我也會以 Sketchup 為室內設計的樣本
身邊已經好多朋友利用這套軟體跟設計師討論得有聲有色了!


不只DWG.DXF,還有3DS及一些常用圖檔或先利用轉檔軟體,轉成可利用處理之型態檔
如3D max,只是處理起來,麻煩費時,不如自己畫或改公用模型組件
夢想藍圖,幸福實現~http://jf582.pixnet.net/blog
