[分享]將AutoCAD的圖檔,匯入SketchUP之後的調整步驟

目前市面上室內規畫的軟體,有很多種類,其中使用量最大的依舊還是以AutoCAD繪製平面配置圖,乃至各立面及造型施工圖等等...

因為ACAD在平面繪製上有其精準便捷的優勢,可是在3D畫面的呈現就不是其強項了,所以才會有室內設計師,再將圖檔轉入3ds MAX做圖。

可是3ds MAX一套軟體的取得費用,大概要二十萬新台幣上下,加上一般人想要自己練就是要省錢,應該不會用ACAD+3dsMAX的做法。

那像我們這樣子的市井小民,有沒有其他更好的選擇呢??

ACAD+SketchUP ??? 賓果~ 就是今天要分享的主題。

在開始練習之前,有些東西要請您自行準備。
一、ACAD的DWG圖檔,要先將無用的圖層及多於線條先處理掉。
二、可以匯入DWG的SketchUP PRO (FREE版本此功能被拿掉了),或是網路上蒐尋相關插件"patch sketchup dwg for the free patch"

都準備好我們就開始今天的分享吧。


按這裡檢視圖片
先來看看今天的主角,ACAD的平面配置圖DWG檔
裡面有非常多線條是不需要的,這邊就要先做整理了。
如果真的不會整理,丟進SketchUP圖面會比較亂,會比較難做圖。

按這裡檢視圖片
使用圖層管理器,先將不要的圖面刪除,再另存新檔。不要把圖檔直接覆蓋調耶。注意這邊我只是先隱藏圖層而已。AutoCAD關掉,把SketchUP打開。

按這裡檢視圖片
檔案>匯入

按這裡檢視圖片

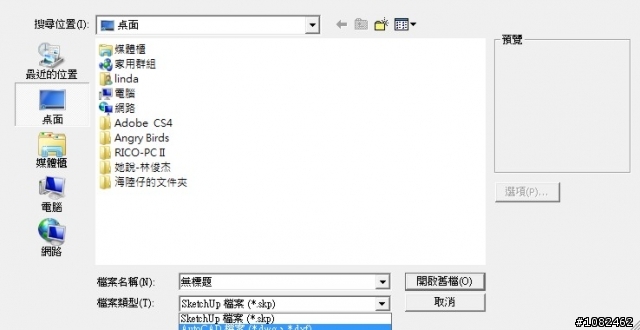

先調整下拉選單的"檔案類型">AutoCAD檔案
注意畫面右邊有一個選項欄可以點選。

按這裡檢視圖片
按照圖面上的勾選。圖面單位記得確認,我的ACAD單位為mm,SketchUP單位也為mm接著按下確定。

按這裡檢視圖片
SketchUP會跳出一個提示欄。

按這裡檢視圖片

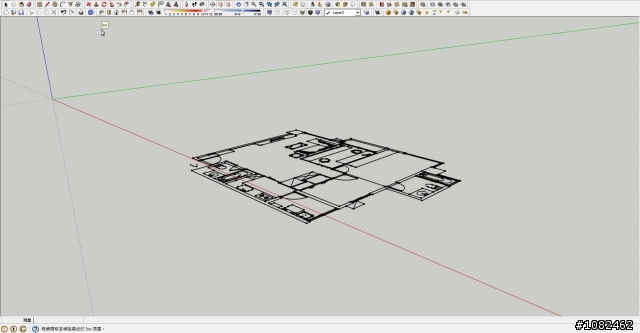

一開始如果沒有看見圖檔,不要緊張。因為有可能像我一樣,cad圖檔在我的螢幕視角之外。
按下"檢視工具>俯視圖"就可以將畫面對準我們剛才會入的平面圖了。

按這裡檢視圖片
這邊先調整一下邊緣的樣式,按圖選擇即可。

按這裡檢視圖片
這邊有一個很重要的動作,圖面單位的確認,我使用"尺寸工具"確認大門的寬度有沒有正確。

按這裡檢視圖片

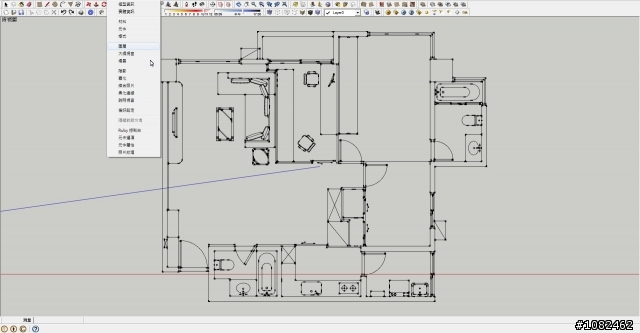

再來開啟圖層工具,我們要將acad的轉入的檔案圖層統一管理。

按這裡檢視圖片
反選第一個圖層以外的所有圖層,並按下上面看到的 " - "刪除圖層,用意:將其他圖層的物件&線條,整併到第一個圖層。

按這裡檢視圖片

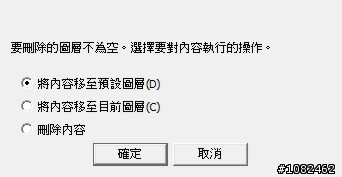

按圖選擇即可。

按這裡檢視圖片
接下來,全選全部的物件,建立群組。cad匯入的圖檔,因為線條沒有完整接合,所以沒有可以直接長高的平面。

按這裡檢視圖片
再將剛剛的群組物件,鎖定起來。這個動作方便我們之後描圖的動作,如果沒有鎖定起來,之後我們在編修的過程中,很容易去更改到裡面的原始圖。

按這裡檢視圖片
再次回到圖層工具,我們要新建一個圖層(之後所有的繪製&編修都統一在這邊處理)。
按下" + " 新增圖層&更名。方便之後的管理。

按這裡檢視圖片

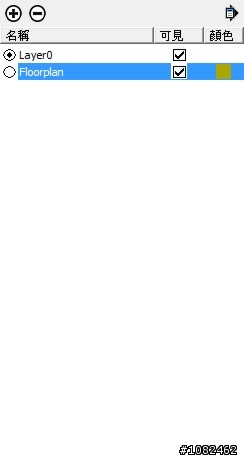

將剛才新增的圖層設為預設的圖層,請注意圖面floorplan前面有一個圈圈,點它一下。這樣子之後你所有的繪製&編修才會在這一個圖層裡面。

接下來就可以開始描圖瞜,建議使用"矩形工具 ( R ) ",先將大部分的面給描繪出來,之後的牆面在使用"偏移工具"&"畫線工具",繪製即可。



整理一下以上步驟
1. ACAD圖檔DWG的整理&匯入。
2. 單位尺寸的確認
3. SketchUP圖層的整理。
4. 物件群組&鎖定
5. 描圖前,新增圖層用以之後的繪圖&編修。

小小提醒一下,家具記得不要用平面圖去長高歐,在初期編輯是還滿快的,但是之後編輯會比較辛苦,除非你沒有要求很精細的模型。

PS. 很簡單的分享,有其他疑問歡迎留言一起研究。 新年快樂 ^^

海陸仔 wrote:
目前市面上室內規畫的...(恕刪)


感謝分享,來玩看看

bnky121303 wrote:
感謝分享,來玩看看...(恕刪)


玩的還順手嗎??

感謝海陸仔一系列sketchep的分享,今天也開始嘗試把2D轉為3D

新手上路要請問:牆壁上的窗戶,先把整個牆壁描出立體圖再開窗嗎?或是要分開處理?

另外期待您多多分享其他使用方法囉

謝謝



wham26 wrote:
感謝海陸仔一系列sk...(恕刪)


不要客氣,有實用到就好~
關於您的提問,我已經回覆再新發表的文章那了。

http://www.mobile01.com/topicdetail.php?f=360&t=1997588&p=1#25691401

有其他疑問再一起研究
下載FREE版這個功能不見了耶
你說可以在網路上 蒐尋相關插件"patch sketchup dwg for the free patch"

好像找不到耶
可否告知一下
感恩呀~
這篇文章,在深夜找不到人求救的時候
救了我一命,實在是好文章!!
設計課的進度又多了一點了
真是好文,剛好需要sketchup匯入dwg,謝謝!
應該要專業版的sketchup才可以匯入DWG檔~免費版不支援此項功能
海陸仔 wrote:
一開始如果沒有看見圖檔,不要緊張。因為有可能像我一樣,cad圖檔在我的螢幕視角之外。
按下"檢視工具>俯視圖"就可以將畫面對準我們剛才會入的平面圖了。



我把我的autocad匯入sketchup後,看不到在哪耶~

可以幫我看一下問題在哪嗎?

感謝~

下面這是我發的問題
http://ppt.cc/XQfI
