不銹鋼製浴缸本體的工序解說



這其實本來是在RAY的BLOG裡的一篇分享,
不過最近看看發現…
mobil01版上對磚砌浴缸有興趣的網友們還蠻多的。

由於磚砌浴缸具有保溫性低防水不易的問題,
所以決定把這種做法的工序解說放上來,
讓大家除了磚砌之外,
也可以有另一個不同的選擇。

如果有興趣的版友想按這個方式做,
卻遇到廠商或設計師不會施工,
讓他看完這篇文章直接按一樣的工序施工…
應該就沒有大問題了才對。

特別說明一下…
這裡放的案例是降板,
所以當然是只有透天厝才做得到…
但即便是單層公寓大樓不降板的話,
其實一樣可以用不銹鋼來做,
也一樣會有比較好的保溫性和防水效果。



先簡單說明一下不銹鋼浴缸的特性和要注意的事項:

1. 只要滿焊得徹底,不銹鋼浴缸其實就像一個大型的流理檯洗碗槽,完工後滲漏的可能性極低。

2. 不銹鋼的延展性頗高,所以地震時因剪力運動而被拉裂,造成漏水的機率極低。

3. 只要事先做的尺寸準確,施工的時候又細心依水平裝設的話,完成的水平準度極高。

4. 物理密度高,所以保溫效果會比一般磚砌浴缸要來得好。

5. 由於不銹鋼板在大量焊接的時候會有變形的可能,所以事先在施作時需要適當的臨時固定。

6. 因為內外溫差的關係,所以在水溫低於室溫的時候,不銹鋼浴缸可能會在下方產生結露現象,所以一定要記得在不銹鋼浴缸的下方施作一層保溫層。

7. 為了提高表面貼覆材的黏著度,最好是在浴缸內側貼焊一層波浪型的不銹鋼網。




好,下面開始就用案例來介紹做法了。
就像上面說的,
這個案例由於是透天厝的工程,
所以RAY順便將這個浴缸做了個降板的設計。



浴缸要降板的時候因為涉及到RC樓板的切割,
所以請務必要注意,
除了切記要閃過結構樑柱之外,
最好是能緊貼著樑柱施作,
並盡量讓浴缸的重量由樑柱來支撐,
千萬不要設置在遠離樑柱的樓板中央,
否則放滿了水的浴缸動輒2噸以上的重量,
可能會造成整個樓板的變形。



先看施工圖面:

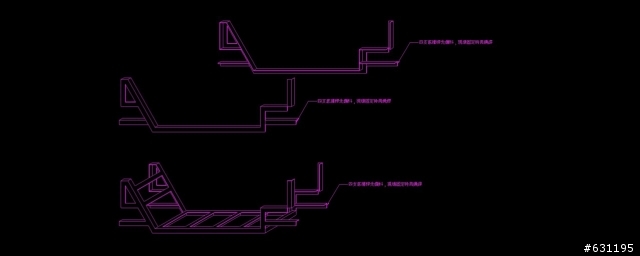

↑上圖(我們就叫它是『圖一』)是依設計的浴缸形狀做出來的主要支撐料,
注意一定要完全符合浴缸的形狀
未來注水之後的支撐性才會好;
下圖(這個稱之為『圖2』)加的連接鋼料則主要是為了提供浴缸中央部位的重量支撐,
降低變形的機率。

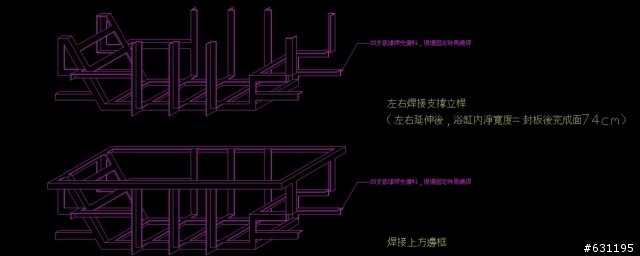

↑將圖2的材料固定在現場之後,
再加上這兩張圖裡畫的其他鋼料。
這些材料主要是提供浴缸的側向支撐,
免得蓄水後由於壓力造成缸側擴張變形

(不過話說…後來我們在現場發現這樣子做管路會不大好接,
所以後來其實縱向的三支,也只有燒焊了中央那一支而已…)

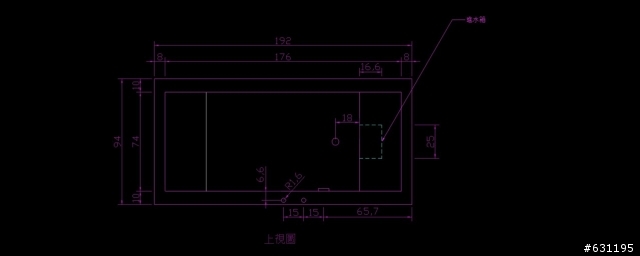

↑浴缸本體的上視正面。

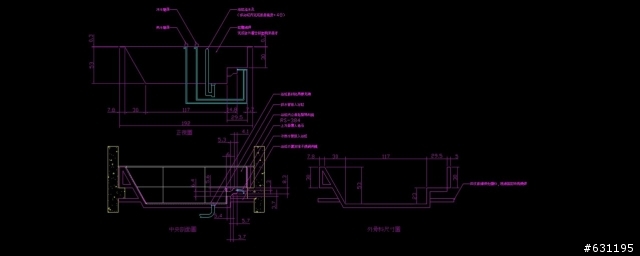

↑浴缸的側視及管路的接法。
這裡採用的是缸內出水的設計,
所以在浴缸的踏階下面多做了一個出水槽。
請各位要做缸內出水的讀者們特別注意這個出水槽的形狀,
為了讓出水可以散開,
而不是像一般湯屋那樣直接一道水柱出來,
所以一定要讓水轉兩個彎。
經過兩次的轉彎撞擊反射之後,
水柱就會整個散開,
而形成寬帶式的瀑布狀出水。






↑在要降板的部位依尺寸將樓板切開。
這裡可以看到樓板下方有幹管接出來的吊管,
請切記事先要量妥這個部位的高度尺寸及樓板厚度,
免得到時候發現浴缸被這些排水管卡住降不下去

就有點搞笑了…

同時也請注意四周留下來的RC,
這會是日後浴缸承重的根據,
很重要的。




↑浴缸是在鐵工廠內先預製。
圖中看到的兩支方管橫桿,
是為了防止滿焊的時候鋼板扭曲
而預做的假設工程。
除了這兩支橫桿之外,
做的時候浴缸的外側也要以方管夾住做固定,
免得燒出歪歪扭扭的浴缸。

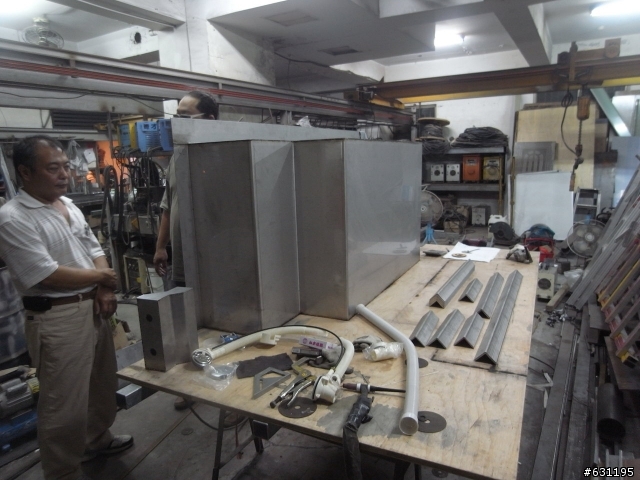

↑背後的方管拆除之後,
要仔細檢視一下滿焊是否確實,
在浴缸開孔之前,
先在工廠實際放水測試一下它會不會漏水

桌上的左側看到的那個不銹鋼零件,
就是未來的出水槽,
這裡還沒開口焊接上去。

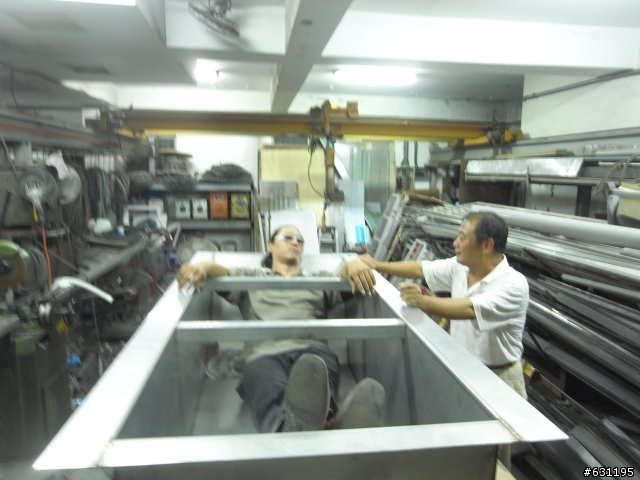

↑缸形做出來之後,
實際讓幾個不同身材的人進去試躺一下,
確認當初設計的角度是否符合人體工學。





↑圖二的骨料做好的樣子。

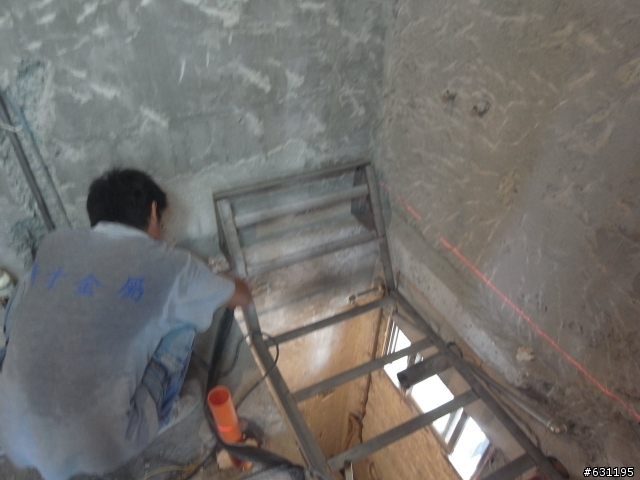

↑固定的時候以紅外線調校水平,
多花個二十分鐘將水平給調校準確,
未來放水的時候質感才會完美




水平調整準確之後,
記得要將骨架與建物的結構樑直接固定,
結構承重才不會出問題

然後就可以做圖三、圖四的骨料了。






↑等骨料都做完,
就可以讓大船進港…
不,是讓浴缸的本體進場了。





龍頭的安裝孔、自動落水頭控制器的安裝孔、自動落水頭的安裝孔、缸下出水槽的冷熱水管安裝孔,
這些都要事先將尺寸規劃好,
並事先在工廠開好孔




要將浴缸放得平整,
請不要勉強想使用人力。
在浴缸兩側先燒兩個臨時的吊掛環,
並搭配滑輪設備來安裝,
才方便位置的微調校正。

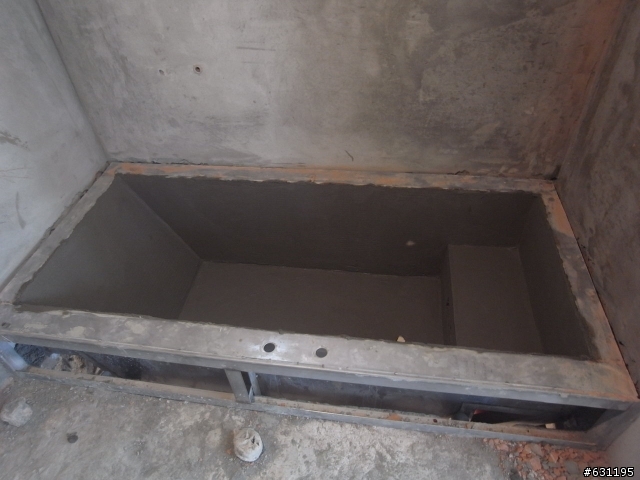

↑將吊掛環切掉磨平,
並在內部焊貼不銹鋼浪網之後,
就可以先做第一次的水泥打底了。





↑打底的時候一定要注意,
事先將訂製的自動落水頭提供給泥水師傅,
才方便預留它的週邊尺寸。
這個部份很多人會忽略,
以致日後落水頭的四週會產生積水,
達到不錯的搞笑效果…

如果浴缸內是像這個案例一樣打算貼馬賽克,
則最好先將馬賽克買回來,
並且將落水頭的鋼板尺寸訂製成可以被馬賽克整除,
貼起來的質感才會漂亮。



正常自動落水頭通常是做成圓形的,
所以想要用方形的自動落水頭的話,
RAY的做法通常是買一組圓形的落水頭,
然後請鐵工另外做一片鏡面不銹鋼方板焊接上去。
(就算有現成方形的,尺寸也未必合適,所以RAY個人是推薦大家用這個方式)






↑浴缸的下方,
可以看到它和排水管之間的關係。
這裡比較特別的是除了浴缸的排水之外,
連浴缸的給水也是在樓下做吊管。



龍頭與排水孔的下方,
記得要在樓下浴室的天花設一個大的維修孔,

應該不用RAY再來提醒了吧?



這種尺寸的浴缸請至少配置六分的冷熱給水管、六分的給水龍頭、六分的連接用高壓軟管,以及20公升以上的熱水器,
否則在冬天後面的熱水還沒放滿,
前面的熱水已經涼了,
到時候怎麼放都放不出一整缸的熱水,
也是蠻具笑點的一件事…。



有的讀者是新房子去改裝,
沒有辦法改變給水管的口徑,
那麼也可以在浴缸下加裝一個回水加熱器,
算是個權宜之計。

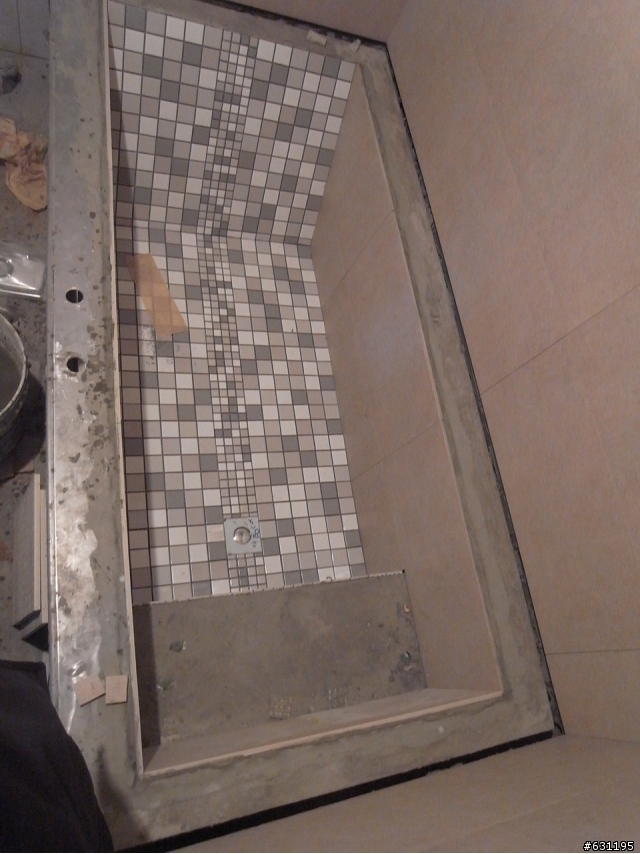

↑這個案例中,
業主選用的是身體接觸到的部份貼馬賽克,
而側邊貼與牆面相同的磁磚。
請注意一下落水頭與馬賽克的關係,
能像這樣接近等寬會最好,
左右側邊不會有被切割過的碎磚,
質感比較漂亮。



當時是RAY建議業主採用兩個不同尺寸的馬賽克,
一方面是為了讓整個浴缸寬度可以整除而沒有碎磚,
而且另一方面也稍微營造一點變化。



人算果然不如天算的是…
後來實際貼上之後發現因為採用的顏色太低調,
所以其實對比的效果不明顯,
這一道帶狀的造型就顯得有點多餘…






↑出水槽的出水孔沒有滲漏的問題,
所以建議是先將磁磚貼好之後,
等完工前再直接以鏡面不銹鋼框利用AB膠直接貼上裝飾的面框,
這樣收邊輕鬆好做得多。






↑浴缸做完之後,
千萬不要忘了把已經被固定的鏡面落水頭先蓋住,
以避免刮傷。
照片中看到浴缸下面變成白色的,
那是塗刷了白色的隔熱漆的關係。

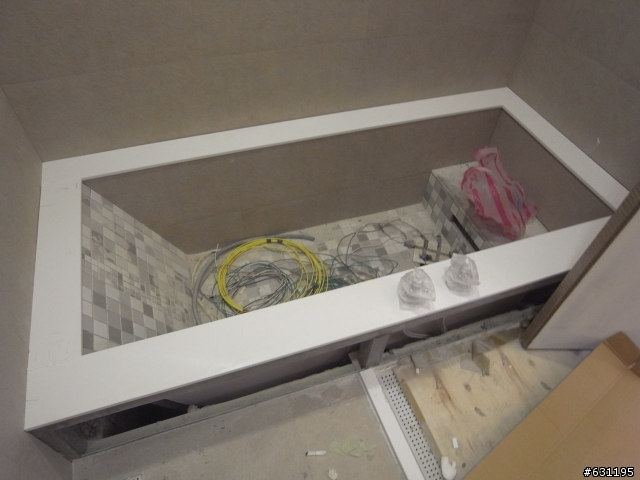

↑到室內的木作、油漆粉刷完工之後,
就可以上浴缸的人造石檯面了。
這裡記得要請人造石師傅與水電師傅同時到場,
一口氣將龍頭開關固定完成

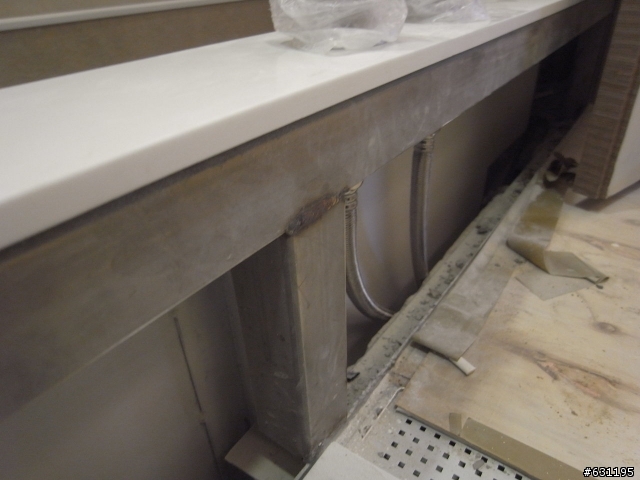

↑龍頭的六分給水軟管。
這裡RAY是將冷熱水的龍頭分開,
好處是同時可以讓冷熱水都以最大水量出水,
也就是兩支六分管的水量,
而不像單槍龍頭一樣合併之後變成只有一支六分管的水量




相對的…這個做法的費用,
會比一般單槍要來得高一點點,
這就請各位勘酌自己的預算來決定。



這個做法也有個缺點,
就是出水的速度實在太快,
所以滿水時溢水口會來不及消化。
(話說,除非來個2"開口的直通溢水,否則正常尺寸的溢水孔應該都來不及消化兩支6分管全力給水…)
也就是說…最好在浴缸外面就直接做一個地排,
免得水淹金山寺…

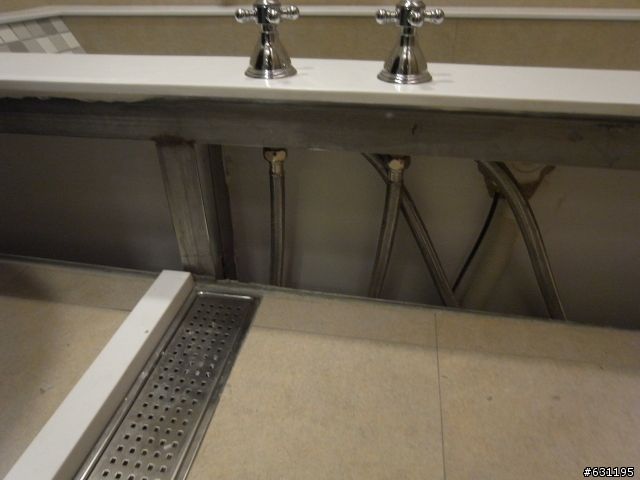

↑另外多出來的兩支,則是由龍頭連接到浴缸出水槽的給水管,
一樣要用六分高壓軟管。
在四根管子的右側有個土黃色的東西,
那就是自動落水頭的控制器兼溢水孔。
黑黑細細的那一條是自動落水頭的控制鋼索。
訂購自動落水頭的時候,
請記得在圖上算好鋼索與溢水管的長度,
這個長度是可以指定訂製的







↑浴缸內的踏階也是人造石。
也有人喜歡這部份用磁磚,
其實都是可以的。






↑如果是做成這種仰躺角度的浴缸的話,
側邊加一支扶手,
由浴缸內起身時會比較省力。

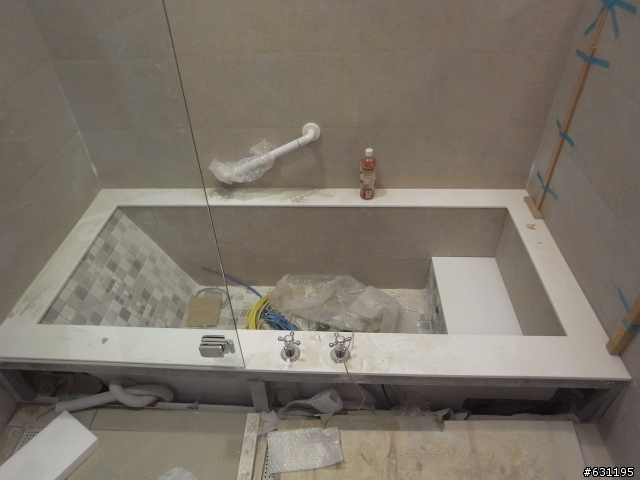

↑開始安裝旁邊的無框淋浴間五金。






↑別急著要封板,
先放水再測試一次。

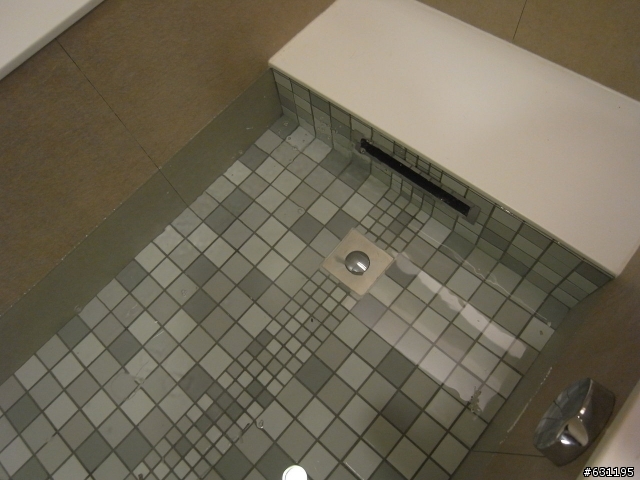

↑照片中看到的就是自動落水頭的控制器、本體,以及出水槽孔。

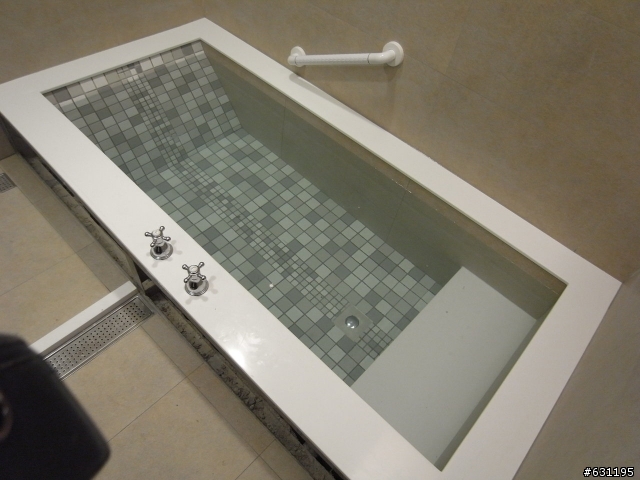

↑放水過程中注意一下浴缸的水平,
水的高度一定要與浴缸平行,
才會有質感







↑因為人造石是最後加上去的,
所以它就是唯一和不銹鋼槽未焊接固定的部份。
所以水要放到超過人造石下緣,
並且暫時停止溢水孔的作用,
以觀察水會不會從人造石與浴缸的接縫中滲出


(PS.這張照片也可以看出浴缸本身的水平準度)




↑確定沒有問題之後,
就可以將浴缸正面以烤漆玻璃或磁磚做封板的動作了。
通常RAY會比較推薦強化烤漆玻璃來封這個部份,
一方面好清潔,
二方面日後要維修水龍頭也比較容易拆卸




大致說明到這邊,
就搞定收工了。
完工照請自行拉到最上方。





文章例行公告事項:

RAY寫這些東西,
純粹只為了讓各位準業主做功課的時候,
有可以參考的內容。

為了維持文章的參考價值,
讓它發揮最大的參考效益,
RAY希望這些文章不帶有商業色彩。

也就是說…
凡是經由Mobile 01的PM洽商接案,
一概婉謝。


在謝謝各位的厚愛之餘,
也請各位參考準業主系列第二集第四段的內容…
不要輕信網路設計師的文章,
並優先考量經由實際親友介紹來的好口碑設計師。
bigpiz wrote:
這其實本來是在RAY...(恕刪)


第一次看到,長知識了...謝謝
這一篇收藏起來!


bigpiz wrote:
這其實本來是在RAY...(恕刪)




jamincheng wrote:
第一次看到


"第一次"看到樓主本人嗎?!

是第九張照片躺著那位嗎?!

~~~~~~~~~~~~((溜))
bigpiz wrote:
這其實本來是在RAY...(恕刪)




專業分享文+5

請問一下大大如果要採泥作類浴缸的話是不是建議這樣施工會比較沒有漏水之類的問題呢

從路邊撿來的 wrote:
如果要採泥作類浴缸的話是不是建議這樣施工會比較沒有漏水之類的問題呢


是的,
用這樣的方式做,
保溫效果和防水效果都會比磚造要來得好很多,
只不過…
鈔票相對的也會花比較多…
看完,我覺得
好強的工法跟理論結合,掌聲鼓勵,裝潢業多一些這樣的人就好了
bigpiz wrote:
是的,
用這樣的方式...(恕刪)


請問大大

如果說在不破壞樓板以及特殊形狀下以這樣的施工方式(就是只有凹型的)

大概比一般直接泥作費用增加多少百分比
從路邊撿來的 wrote:
請問大大

如果說在不破壞樓板以及特殊形狀下以這樣的施工方式(就是只有凹型的)

大概比一般直接泥作費用增加多少百分比


所謂不破壞樓板,
指的應該是無降板的做法,
純粹只是做出一個泥作浴缸的造型對吧?

其實浴缸的大小不一,
所以這樣很難去計算。

簡單地說,
浴缸做得愈小,
不銹鋼就比磚砌要貴得愈多;
反之…對超大型浴缸來說…做不銹鋼可能和做磚砌的成本差得就比較少。

以像這個案例中,W94*L192*H53的浴缸來說,
算是中型的浴缸尺寸。

如果不降板的話…
結構就可以設計得簡單許多,
總製作成本應該在8~9萬上下;
相對的以磚砌浴缸做成這個款式的話,
假設底磚有舖,
防水做得也還不錯,
表面材的用料都相同,
正常的總成本大約會是4萬5~5萬左右。

如果尺寸再小一點,
價差就很有可能超過一倍。
看到那些工程圖...就會覺得請這設計師值得了...
