最近在研究 Arduino，買了一個繼電器 (5V / 125V 15A)，想要用它來控制 110V 的電燈開關。
我已經可以用Arduino 的一個腳來控制繼電器開＆關，但看了網上很多人說要注意安全，有人建議
要接 保險絲 ... 但我不是學電子的，不知要怎麼接才安全。
另外， DC 5V 的電現在是插 USB的來供應，不知如何從110V那裡接過來給 Arduino 用。
請問有沒有大大可以指教一下？
個人積分：89分
文章編號：48015729
個人積分：38分
文章編號：48016106
個人積分：18635分
文章編號：48016502
個人積分：43分
文章編號：48019530
個人積分：38分
文章編號：48030009
個人積分：43分
文章編號：48033322
個人積分：2864分
文章編號：48035699
stonez wrote:
最近在研究 Ardu...(恕刪)
relay 直接切換就可以 做多切換時加CAP 防切換瞬間火花,
還有一種東西 SSR 固態 relay ..
relay 有分控制 端多少 , 一般 5v 12v 24v ..小電壓電流, 但是 RELAY 也須要SINK 電流
從 ~mA 到 20~30ma ..
至於 被控制端要看能耐多高壓和電流..小 relay 不可能去控制電鍋這類大電流的.
MCU 加DRIVER 如 ULN2003..
NPN MOS 也可以
其實除非想開發使用 WIFI 或RF 或BT 由手機去控制 AC 110V 電器開關 .
8051 這類和RF 相接比較麻煩 至於 Arduino ..只要花錢就能買到MODULE
別人都幫你開發完了相對就可以 直接寫CODE ..
不過還是 8051 + assembler 比較簡潔 , MPU 使用 C 寫都會很長....

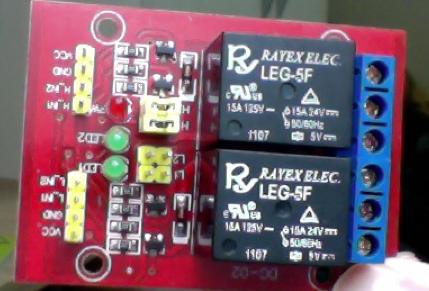

Relay type electromagnetic
Contacts configuration SPDT
Rated coil voltage 5V DC
AC contacts rating
(at resistance load) 10 A / 120 VAC
DC contacts rating
(at resistance load) 10 A / 24 VDC
Contact current max. 10A
Switched voltage max 240V AC, max 100V DC
Relay variant miniature
Mounting PCB
Coil resistance 70Ω
Operate time 8ms
Body dimensions 19.5 x 15.8 x 15mm
Release time 8ms
Coil power consumption 360mW
Operating temperature -25...60°C
Relay series LEG
Contact resistance 100mΩ
Contacts pitch 2mm
Coil current 72mA
Dimensions see
Output configuration see
=> Coil current 72mA
電流要夠大才推得動 ..
AC contacts rating
(at resistance load) 10 A / 120 VAC
DC contacts rating
(at resistance load) 10 A / 24 VDC
Contact current max. 10A
=> AC 1200W
DC 240W
