動動腦--三視圖轉立體圖的圖形

同學給了圖要我幫忙想，
不過想了很久，實在是想不出來，
於是想到網路上人才濟濟，
經過他的同意後，
上來求助各位，

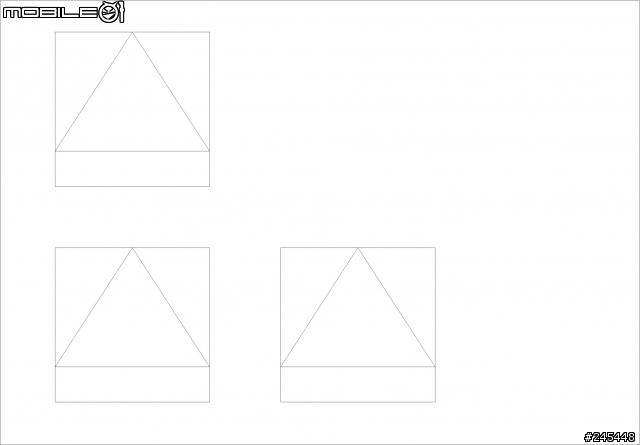

以下是三視圖，
請問----立體圖為何??
動動腦--三視圖轉立體圖的圖形

動動腦--三視圖轉立體圖的圖形

2009-04-18 23:49 #1

文章關鍵字

立體圖視圖圖形

82分

2樓

個人積分：82分

文章編號：11487537

有這種形狀嗎？感覺接不起來

臨危不亂嘴砲

42分

3樓

個人積分：42分

文章編號：11487592

把三個四方型接起來?...
反正只有三視圖嘛....

ircnet

1634分

4樓

個人積分：1634分

文章編號：11487649

有Bug....

不是你同學耍你
就是你同學被人耍了....

行有不得者，皆反求諸己。｜弟子規 http://www.bfnn.org/book/books2/1722.htm

8分

5樓

個人積分：8分

文章編號：11487709

ircnet wrote:
有Bug....不是...(恕刪)

+1
上視圖和正視圖是ok的
上視圖和右側視圖是連不起來的....

118分

6樓

個人積分：118分

文章編號：11487715

ircnet wrote:
不是你同學耍你
就是你同學被人耍了....

說吧...
你大冒險輸了齁?
被叫上來耍網友

我怎嚜覺得這個三視圖是"複製+貼上"
應該側視跟前視一樣而已吧?

1分

7樓

個人積分：1分

文章編號：11487744

三個正方形內都寫了A 所以三視圖想表達的是三條

philpeng

334分

8樓

個人積分：334分

文章編號：11487894

這個三視圖感覺好像是無法成立的
我的看法跟kennyfish一樣
我怎麼畫上視圖和正視圖是ok的
右側視圖怎麼也無法湊上去

以前製圖課類似這種題目我還滿拿手的
這題我卻解不出來

http://photo.xuite.net/philpeng

rb445220

0分

9樓

個人積分：0分

文章編號：11487932

如果圖真的沒有錯誤
那只有一個立體圖可以解釋
只把三個視圖內的正三角形挖空
除了上視圖沒貫穿留底座
其餘前視圖跟右側視圖都貫穿
這樣應該就是你要的圖了

118分

10樓

個人積分：118分

文章編號：11487996

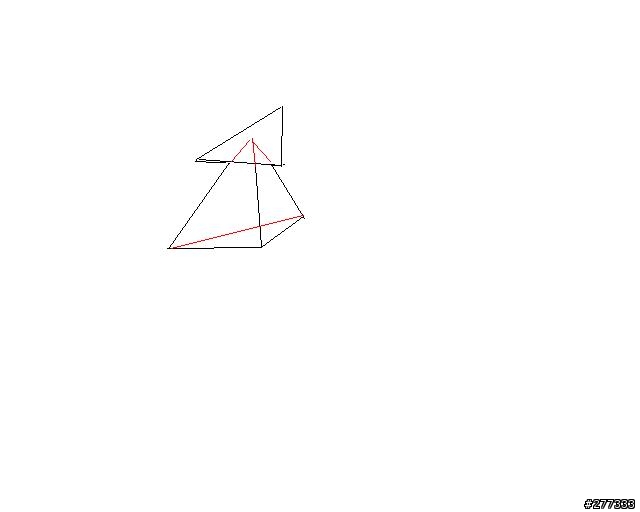

我想到了...
一個三角錐上面接"一片三角形"
因為是片狀,所以側視跟前視由圖中畫不大出來
且那片三角形要蓋過底部面積

我只能這樣解釋了...

手邊沒3D繪圖軟體,小畫家將就一下
