[問題]LED 漸亮漸暗電路修改 = =a

大家好最近在完成一個NE555的控制器
來自於這位大哥的作品DIY-Razer LED呼吸燈模組+光控功能『要你台3000』 (新增電路圖)
請看圖

上圖的部份小弟我已經完成了
圖中的NE555 輸出的第3 pin
加上3300uf電容可供NE555為Lo時
電容放電給兩個LED 達成漸亮漸暗的效果

據NE555的功能能推動200mA的負載
也就是說三個25mA的白光LED串連起來(3個LED串連一樣是25mA) 可以擺8串
那麼 3x8= 24 LED
那變成說我需要24/2 = 12個3300uf的電容才能有漸亮漸暗的效果
12個3300uf電容.... 這樣一來整個電路體積變的很大很大

請問版上強手如何省去電容這個單位的使用呢....

另請問如果我要推200mA以上電路可以追加什麼元件來輔助呢.... 先謝謝大家 _ _ ...

2009-08-11 14:06 #1

文章關鍵字

問題電路

Succubus

445分

2樓

Succubus

個人積分：445分

文章編號：13978082

業界不是這樣做的。

你必須改用MOS的Vgs特性當可變電阻器，來改變LED阻流電阻大小，達到呼吸LED的效果。

至於Apple的做法是用更貴更準的PWM輸出轉電壓來玩。

其他的就自已想吧。

pill

15分

3樓

pill

個人積分：15分

文章編號：13978158

Succubus wrote:
你必須改用MOS的Vgs特性當可變電阻器，來改變LED阻流電阻大小，達到呼吸LED的效果。
...(恕刪)

LED可以控制明暗嗎？一般來說，If不夠，應該是會造成色偏，而不是變暗才對。

你的仇人真多，30天真的不夠你進行處理。

rocklee.91

177分

樓主

rocklee.91

個人積分：177分

文章編號：13978213

Succubus wrote:
改用MOS的Vgs特性當可變電阻器，來改變LED阻流電阻大小，達到呼吸LED的效果。

謝謝指教... 但小弟我是搞機車的 = =a
改變LED阻流電阻大小這招我在LM317有試過也懂了

那...用MOS的Vgs特性當可變電阻器.... 請問這是什麼原理...??

wow.... ... ..

pill

15分

5樓

pill

個人積分：15分

文章編號：13978258

rocklee.91 wrote:
也就是說三個25mA的白光LED串連起來(3個LED串連一樣是25mA) 可以擺8串
那麼 3x8= 24 LED
那變成說我需要24/2 = 12個3300uf的電容才能有漸亮漸暗的效果
...(恕刪)

沒有很仔細看。
但是這邊的3300uf電容似乎是多餘的。

555目的是產生週期方波。達到LED明暗的功能。
電容放個MLCC 10uF應該就夠了。

重點應該在調整555的方波頻率跟duty cycle才對。

rocklee.91 wrote:
另請問如果我要推200mA以上電路可以追加什麼元件來輔助呢.... 先謝謝大家 _ _ ......(恕刪)

加TTL buffer就可以了。

你的仇人真多，30天真的不夠你進行處理。

rocklee.91

177分

樓主

rocklee.91

個人積分：177分

文章編號：13978601

pill wrote:
但是這邊的3300uf電容似乎是多餘的。

555目的是產生週期方波。達到LED明暗的功能。
電容放個MLCC 10uF應該就夠了。

555是產生週期方波沒錯....
明暗的功能是有了 , 但需要的是漸亮漸暗的效果 , 所以才加了電容

wow.... ... ..

Succubus

445分

7樓

Succubus

個人積分：445分

文章編號：13978641

pill wrote:
LED可以控制明暗嗎...(恕刪)

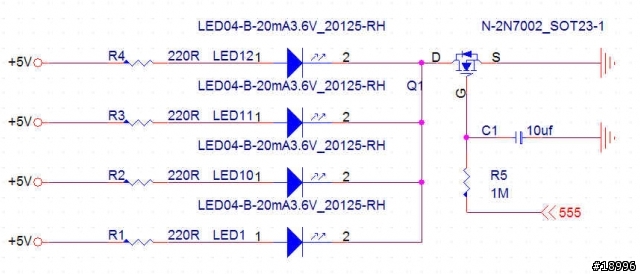

MOS (2N7002)Vgs 電壓變化 (0V~2.5v) D 跟S之間的導通電阻也會隨之改變。假設Vt=2.5V
0V ==> Off, R 無阻大
2.5V==> on, R無阻小

電壓的改變(你用RC得到)用在改變Vgs的大小就好，而且因為Rg無限大，你同時可以並聯很多個MOS+LED。

TO pill,

應該會有色徧，不過在那時只會覺得變喑吧。
