[勞作?]竹筷子搭橋

Ting又來了...
這次要請教大家的問題是如何用竹筷子搭出一座
按這裡檢視圖片

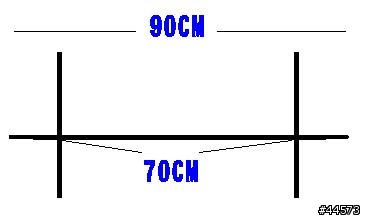

總長不超過90cm,兩橋墩間距至少70cm,能夠承受載重的【竹筷僑】

這是一個國小國中都做過的勞作...

但是Ting網路上竟然找不到相關資料

所以來這裡希望大家可以提供我意見囉!

是怎樣個結構最能承受下拉的力量,這次小組比賽分數計算是用

掛水桶的重量/橋總重量 為分數

希望大家可以幫忙小弟我集思廣益一下囉....
下拉的時候結構受力方式:
橋面上是受壓力,橋面下受張力,
再來你的接點會受到剪力的作用,
在橋墩部份,和橋面相接處會有轉矩,

基本上竹筷子在纖維方向,承受拉力的能力會比壓力來得強,
所以設計時候可以利用這個優點來設計,

至於要怎麼搭出夠堅固的結構,我想接點是最大的問題。
看你怎麼接合竹筷,橡皮筋?白膠?棉繩?

這問題說大不大,但是要一次講清楚也沒那麼簡單....
http://leox243.blogspot.com/
LEOX wrote:
下拉的時候結構受力方...(恕刪)

材料大概是綿繩+AB膠吧...
本來是用橡皮筋,不過橡皮筋有延伸性...
當綁的似乎不太合適..
台灣立法院即日起將正名為「國家娛樂暨國際新聞製造協會」
這個問題好久以前曾經看過,不過家兄十幾年前年書的時候也曾玩過這個遊戲,他是用竹子做的冰棒棍搭橋,承受五塊磚頭的重量,然後完全沒有用任何接著劑,好像是利用竹子本身的彈性跟榫接的技巧。我不是學土木的,所以不是很瞭解怎麼做到的。
那些長久以來享有諸多權利的人,忘了這是由許多人犧牲奉獻換來的。
記得慎選竹筷....
吃便當時有拿過那種夾滷蛋起來的就斷掉的衛生筷...

回到正題

H


這種構型似乎還不錯
"H"防止橋柱在承重後往中間靠,"穴"的那兩雙腳幫助橋面承重
這個以前工藝課做過
當時有組員提議採用栱型設計
拱型能承受力道較大這點無庸置疑
可是要讓直的木棒彎成拱型難度較高
一開始滿反對這個提議
沒想到最後還是做出來了
成績也還算不錯

橋身總覽
按這裡檢視圖片

側視圖
按這裡檢視圖片

換個角度
按這裡檢視圖片

不小心透露出照片年代了
按這裡檢視圖片

前視圖
按這裡檢視圖片

由上往下拍
按這裡檢視圖片

補強特寫
按這裡檢視圖片

由上往下(失焦了)
按這裡檢視圖片

拱型連接橋身處
按這裡檢視圖片

上場測試,下方以大型垃圾筒裝水當成負重
按這裡檢視圖片

用小水桶慢慢增加水量...鐵棒已經彎了
按這裡檢視圖片

離毀滅時間越來越近了
按這裡檢視圖片

壓毀後的樣子,其實還頗完整的
按這裡檢視圖片


看的還過癮的話還麻煩幫忙加個分囉
最後附上毀滅瞬間錄影,5sec .avi
附加壓縮檔: 200611/mobile01-a97cd6666a7f4972c6e4e5cf55ae2f37.zip
附加檔案已被下載23次
londoneye wrote:
這個以前工藝課做過
...(恕刪)

感恩哪...
這麼完整...
不過是否這樣的結構更能承受拉力...
按這裡檢視圖片
大部分的吊橋原理不都是這樣
台灣立法院即日起將正名為「國家娛樂暨國際新聞製造協會」
londoneye wrote:

看的還過癮的話還麻煩幫忙加個分囉
...(恕刪)


過癮!! +分了~~ 小弟看的很衝動...很想自己搭一座來玩~~~
免責聲明:本文所載資料僅供參考,並不構成投資建議,本人對該資料或使用該資料所導致的結果概不承擔任何責任。
今年去宜蘭童玩節
好像在積木區有看到幾根筷子堆架
能承受不小的重量
可惜人多不好拍照
造橋模擬軟體介紹
http://content.edu.tw/senior/life_tech/tc_t2/manufac/bridge/bridge_cad.htm

這邊是官網
應該是可以免費下載
http://bridgecontest.usma.edu/

題外話
這套造橋模擬軟體在我當初造橋時就有了
真是不得不佩服國外的教育環境
