iPhone/iPod遠端喚醒與遙控電腦(DT-200N+VNC)

iPhone/iPod Touch如何利用CERIO DT-200N遠端喚醒開機與用VNC遠端遙控電腦(---遠端喚醒電腦應用詳述---)


相信很多人都有想過如何遙控遠端家裡或公司的電腦開機讓自己從遠端可以控制操作遊戲程式或擷取查看自己家中電腦內的資料,有了iPhone/iPod Touch手持式上網裝置和與網路寬頻分享器DT-200N功能支援,讓一切變的很簡單.也很方便.
早期PC對PC用的VNC遙控軟體大家應該不陌生,若要遙控還真的麻煩在遠端非得有個能上網的筆電或電腦,(不外乎定點於公司或網咖或朋友家中才能達成).想要隨時隨地還真不可能. 想當初為了確保遊戲維修後掛機和查看BT下載進度還真麻煩到常常帶著筆記型電腦在外面找個能上網的地方遙控一下.也為了考量到遊戲維修,BT下載任務都完成時能搖控開關機商透腦筋,當然當時只有作罷讓家中電腦開著浪費電了.
本人是iPhone / iPod Touch的愛用者,這裏要說明下: iPhone有3G與無線功能.利用3G隨時都楚於上網的狀態可以隨時遠端遙控, 若想要iPod Touch 拿來遙控遠端,就非得找個有無線AP的地方才行.(所以我認為還是iPhone有3G隨時手持上網好用喔.)

至於遠端遙控有啥好處,我是認為以下幾點:

1.可以隨時開關機並搖控家裡電腦查看遊戲掛機是否人物陣亡或需操作重登,
2.利用上班中午閒暇之於搖控觀察在家中的BT下載進度或追加BT再下載
3.遠端開機並搖控取得或查看在家中電腦忘記帶到公司的資料.
4.可以遙控開機/關機管理在家裡架站的伺服器.
5可以幫不懂電腦的學妹或學姊甚至是自己的老婆遠端調整維修電腦windows設定.
6.若你有裝USB CAM可以透過iPhone/iPod遠端開機與啟動CAM影像遙控監看家中狀態.
其他可能還有很多,就讓其他大大們幫忙想吧!




以下重點條件


一、要隨時知道遠端(要被遙控那端)WAN的IP位址,
二、DT-200N要配合使用依MAC位址喚醒區域網路中的電腦功能.與配合設定開啟遠端管理功能,
三、於區域網路內要被遙控喚醒的電腦主機板BIOS需支援LAN Wake up功能.與網路卡需支援Wake
on LAN功能,

四、實際利用iPhone/iPod Touch遠端登入管理DT-200N並喚醒電腦開機並利用VNC遙控遠端電腦,

按這裡檢視圖片

一.要隨時知道遠端(要被遙控那端)WAN的IP位址

要隨時知道WAN的IP位址(家中的DT-200N所得到的WAN位址),當然有固定IP是最好的,若沒有固定IP而是用浮動PPPoE IP,會因為電信廠商配發浮動IP租約到期更換不固定IP,而導致要找IP會很麻煩.以下兩個好方法提供各位參考.

若是HiNet中華電信ADSL PPPoE撥接用戶,請不要棄權你的免費權益,快到中華電信線上服務業面申請成固定IP吧.我就是HiNet中華電信非固定制(PPPOE)用戶,我也是把我的浮動IP免費更改為固定IP了,這項服務粉讚,大家應該去看. 畢竟固定IP還是方便很多的是吧!

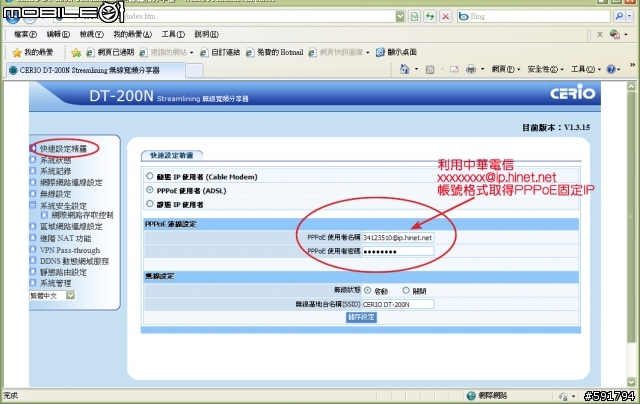

若你申請成功後你以後要得到固定IP的話請記得,DT-200N內的 PPPoE撥接帳號格式需改為username@ip.hinet.net , 當然舊格式username@hinet.net 這種還是可以用,就是撥接成功後還是浮動IP就是啦.

按這裡檢視圖片

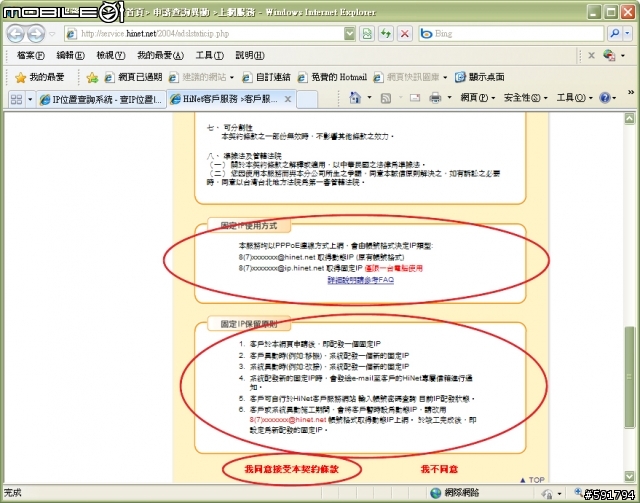

以下中華電信線上免費申請的連結申請非固定制固定IP


按這裡檢視圖片

http://service.hinet.net/
點選下面的'申請非固定制固定IP'即可


2.若不是中華電信的人無法利用上面那各方法得到固定IP的話也不用氣餒, 可以利用DT-200N裡面的DDNS 位址解析功能幫你時時刻刻把你的浮動IP更新到DynDNS伺服器去,這樣你隨時可以至免費的DynDNS伺服器網站服務查詢你的家裡最新的IP位址了.如何設定這大家可以參考CERIO的中文使用手冊說明http://www.cerio.com.tw/download/manual/zh-tw/ap_router/dt-200n_usersmanual_v1.2_cht.pdf
這樣你就可以利用DT-200N內的指定DynDNS位址設定隨時回報DT-200N自己的浮動IP位址給DynDNS伺服器網站自己免費新增的網域名稱(Domain)隨時相對應浮動IP讓DynDNS伺服器網站隨時更新了.

若以上兩個方法都不採用的話,就只好得到浮動IP,就是你在想遠端登入DT-200N或遠端搖控PC時,常常出門前要注意與查詢當時自己被派發到的浮動IP在出門.(最笨的方法就是請在要被搖控處當地的朋友或同事或家人現場登入Router看得取浮動IP狀態或利用PC查詢一下當時所得到的浮動IP 位址後後才能依當時的IP連進家裡.

以下線上查詢自己無論是有接Router或單獨撥接所使用的浮動 IP位址連結.還有小翻譯.我覺的很實用的

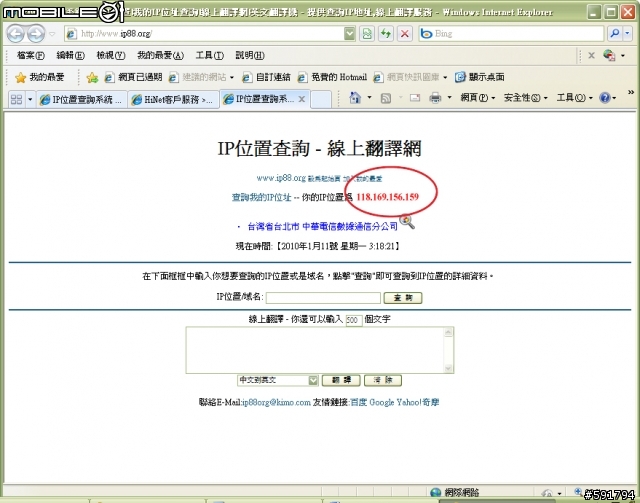

IP位置查詢 - 還有簡單的線上翻譯功能

按這裡檢視圖片

http://www.ip88.org/


二、DT-200N要設定開啟遠端管理的功能與配合使用依MAC位址喚醒區域網路中的電腦功能

按這裡檢視圖片


將DT-200N的遠端管理功能打開(預設埠是80埠)登入DT-200N的 web 管理頁面(我用預設值IP 192.18.1.254),設定啟用並使用預設的http 80埠後按儲存.完成後若我在iPhone/iPod Touch Safari瀏覽程式網址列輸入我的WAN IP位址http://118.169.156.159 即可登入我家中的DT-200N Web管理介面了.若你想把預設值80更改設定成8080埠 儲存後,網址列尾就要輸入加上:8080即 http://118.169.156.158:8080 了.

按這裡檢視圖片


請在這裡順便先參考DT-200N“LAN喚醒”功能頁面

按這裡檢視圖片

屆時將在iPhone/iPod touch 登入DT-200N並輸入MAC位址"喚醒"的功能開啟遠端電腦

按這裡檢視圖片

三、於區域網路內要被遙控喚醒的電腦主機板BIOS需支援LAN Wake up功能.與網路卡需支援Wake on LAN功能

1.目前市面上多數的電腦主機板都已支援LAN Wake up功能,但BIOS預設值都是關閉的.需自己手動打開.
需在電腦電源開啟後出現系統資訊(尚未進入windows系統程式時)按下電腦鍵盤 Delete按鍵進入主機板BIOS設定畫面.(若是不知道按Delete按鍵切確的時機點,請電源打開後就一直一下一下重複按著Delete按鍵直到藍色BIOS畫面出來為止吧.)
以下為我的桌上型電腦進入BIOS後設定頁面,我的Wake on LAN 開啟功能是被放在Power Management Setup 底下.

按這裡檢視圖片

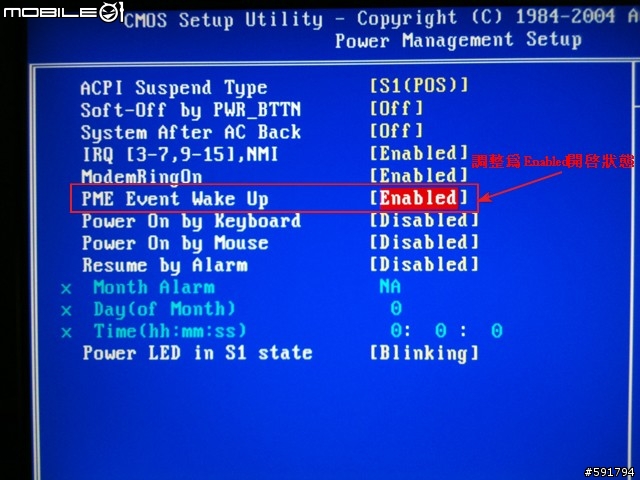

進入後在”PME Event wake up”選擇為 “Enbled”啟動, 啟動完記得BIOS設定後要按F10後Yes儲存,要不設定無效喔.
按這裡檢視圖片


每台電腦尤其是筆記型電腦進入BIOS的按鍵不一定是Delete按鍵,有可能是F1鍵或F9等其他按鍵.且不一定是用” ”PME Event wake up” 表示,實際用什麼字眼名詞表示這就要參考每個人自己電腦的主機板說明書了.
2. 要被遙控的電腦的網路卡一定要有支援Wake on LAN 功能, 且必須知道要被喚醒的電腦網路卡的MAC位址號碼.要先確認自己的網路卡是否支援Wake on LAN 功能若真歷史悠久查不到,且真的無法喚醒電腦的話就建議換一張有支援Wake on LAN 功能的螃蟹網路卡吧.
且一定要知道這張網路卡的MAC 位址號碼,可以進入電腦”附屬應用程式”裡面的”命令提示字元”,輸入指令" ipconfig /all "就可以看到自己網路卡的 MAC位址了.

按這裡檢視圖片


四、實際利用iPhone/iPod Touch遠端登入管理DT-200N並喚醒電腦開機,並利用VNC遙控遠端電腦

1.輸入自己家中已知的WAN IP固定位址,我是輸入118.169.156.159後選下go ,

按這裡檢視圖片

2.接下來就出現我家中DT-200N的遠端管理登入頁面,這時輸入登入帳號與密碼與選”登入”進入頁面.

按這裡檢視圖片


3.接下來開始跑入我的DT-200N的遠端管理頁面

按這裡檢視圖片

按這裡檢視圖片

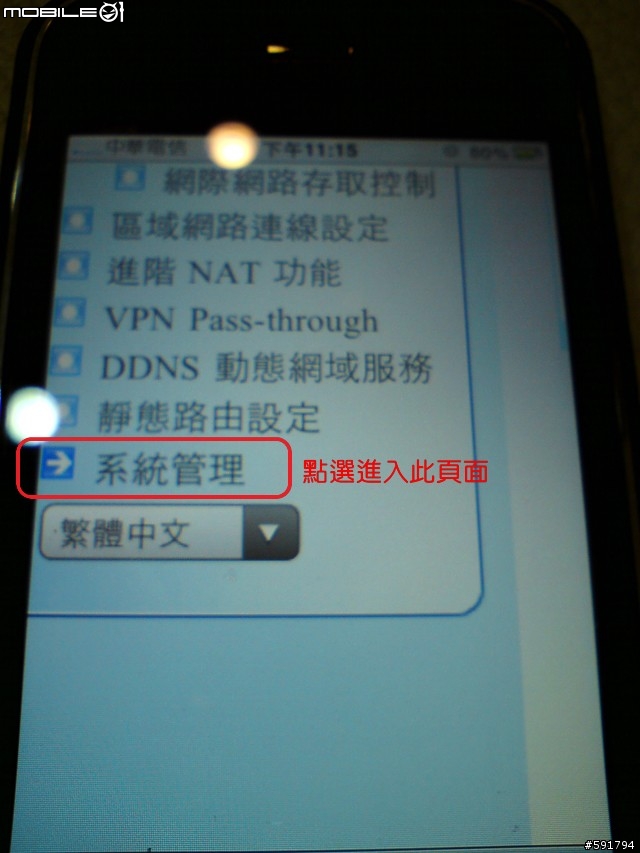

4.找到DT-200N系統管理選單,進入這一頁,並點選內頁”喚醒電腦”頁面.即進入喚醒電腦的操作畫面了.
在(欲喚醒的主機MAC位址)欄位中準備輸入前段所提的網路卡MAC位址,並在iPhone/iPod 上點選”喚醒”吧.
按這裡檢視圖片

按這裡檢視圖片


4.1利用iPhone/iPod支援剪貼的小技巧,在尚未連進DT-200N遠端管理頁面之前,先在備忘錄內預先輸入的MAC位址資訊.並選拷貝

按這裡檢視圖片

4.2 待進入DT-200N的”喚醒電腦”頁面後在(欲喚醒的主機MAC位址)的欄位上選擇貼上.

按這裡檢視圖片

4.3 或手動輸入 00:0e:2e:76:bc:ff 等MAC 位址並輸入完成.(此位址是我電腦網路卡的MAC位址,不是你的喔)最後點下喚醒開始呼叫遠端家中沉睡中的電腦了.

按這裡檢視圖片

4.4 當你看到下面這個”設定成功”的訊息出現並按下”好”的那一剎納間,(在家中看電視的老媽一定嚇屬,阿娘耶怎會開機阿 呵呵) ,不用懷疑我成功了. 我成功了, 我成功了

按這裡檢視圖片




做到這裡已經已經完成了利用CERIO DT-200N遠端喚醒了電腦部分,關於如何利用VNC來遙控電腦就要請往下看了

大大給你鼓勵鼓勵~

看您的文章真是又多學一樣了,這樣加深了我買iPhone的決心了!
問一個小問題,雖然說iPhone的規格很「悍」了,但是「掛3D遊戲」iPhone顯示不會lag嗎?
iPhone/iPod Touch如何利用CERIO DT-200N用VNC遠端遙控電腦與遠端喚醒電腦開機--VNC遙控應用詳述


要能利用iPhone/iPod Touch遠端VNC遙控家裡電腦必須是要家裡那台電腦與DT-200N在有開機的狀態下才
行. 若有考慮到電腦省電問題和使用方便性就必須先應用到前面遠端喚醒開機的功能.必須待遠端喚醒電腦已開機之後再利用iPhone/iPod Touch 上的VNC搖控作業,離開時當然順便遙控關機省電呢.


以下重點條件
一.伺服器端(被控端)區域網路要設定成固定IP, DT-200N必須配合設定IP開VNC埠(5900埠)
二.伺服器端(被控端)電腦也必須安裝Real VNC伺服器端程式.
三.使用端iPhone/iPod touch 必須下載安裝免費版的 “Mocha VNC” 程式.
四.實際利用iPhone/iPod Touch遠端喚醒開機與遠端遙控電腦



一.伺服器端(被控端)區域網路要設定成固定IP, DT-200N必須配合設定IP開VNC埠(5900埠)
1. 為你家裡的電腦設定固定IP:於家裡電腦的作業系統上先點選開始,並找到並選取”網路上的芳鄰”點選滑鼠右鍵進入”內容”,

按這裡檢視圖片


當點選”網路上的芳鄰”的內容”頁面後將會進入”網路連線頁面,進入後必須再找到目前正在使用的”區域連線”後一樣點選滑鼠右鍵進入區域連線”內容”將可看到以下圖示頁面.此時點選Internet Protocol (TCP/IP) 這一欄位並再進入此欄位的內容,點選內容進入.

按這裡檢視圖片

將本來在”自動取得IP位址”更改點選”使用下列的IP位址”,此時即可手動輸入我要自己定義的IP位址了.
我是將我的桌上型電腦定義為”192.168.1.11位址,並輸入預設的255.255.255.0預設閘道器位址,並依我的DT-200N的IP位址輸入於”預設閘道器,我的DT-200N是為192.168.1.254位址.當以上都輸入完畢後其實就夠了,最後DNS伺服器位址也必須手動定義位址,HiNet 中華電信的官方DNS位址為168.95.1.1將其輸入進去即告完成.

按這裡檢視圖片

這樣家裡的電腦於內部的區域網路位址就已經是固定的”192.168.1.11了.

2. 為你家裡電腦IP(剛剛已經手動設定的192.168.1.11)開啟VNC5900埠:
進入DT-200N 管理介面,點選並選擇”進階NAT功能”在虛擬伺服器設定頁面內建立虛擬伺服器,方法為輸入”內部主機IP位址”(此為192.168.1.11)與開放的埠,並於外部與內部埠號全部輸入5900 (此5900為VNC軟體預設的埠號)並位此設定隨意取一個規則名稱,(我是取名為”VNC iPhone”) ,
最後要按下”儲存設定”即可以看到設定成功提示訊息,

按這裡檢視圖片

已經可以看到下方因為你高剛剛建立的VNC iPhone的規則.


當除以上設定皆完成請務必要重新啟動一次,讓DT-200N開埠的設定得以正常運作.(若忘記重新啟動DT-200N的話,iPhone/iPod touch 是無法搖控成功的喔.

按這裡檢視圖片


二、伺服器端(被控端)電腦也必須安裝Real VNC伺服器端程式.
先取的VNC伺服器軟體安裝檔案, 目前為4.1.3版 ,檔名為vnc-4_1_3-x86_win32.exe 若有找不到此程式的大大們需求請告知一下我在mail給你們,(此版本安裝完成後將包括VNC Server 4 (Service-Mode)伺服器模式和VNC Server 4 (User-Mode)使用者模式,也就是這是一套完整的VNC免費遙控軟體喔,但現在我只需要用到他的伺服器模式,來讓我的iPhone/iPod 版的VNC使用者端程式遙控用.


點選vnc-4_1_3-x86_win32.exe 安裝程式,選擇下一步,(Next)

按這裡檢視圖片


勾選 I accept the agreement(同意) 並再選擇下一步,(Next)

按這裡檢視圖片


安裝到一半時將會跳出一個設定頁面讓你設定VNC伺服器軟體的基本設定, 這時要自訂一個藉時與遙控端(iPhone/iPod) 端相同的溝通密碼,(此密碼為防止其他人隨意登入遙控你的電腦用),點選Configure,將出現new password 和confirm Password 兩個欄位讓你填入自設密碼,設定後選擇確定即可.


按這裡檢視圖片


接下來就出現以下完成頁面訊息,只要在點Finish處就OK了.

按這裡檢視圖片


接下來你就會看到你的右邊時間列那行多出了VNC常駐小程式了.到了這裡要准備被遙控的家裡電腦VNC已經安裝
和設定完成了 .


按這裡檢視圖片


三、使用端iPhone/iPod touch 必須下載安裝免費版的 “Mocha VNC” 程式.

1.控制端iPhone/iPod touch 必須利用App Store下載安裝free免費iPhone/ iPod touch版的VNC.
進入App store 後選擇下方Search後並於上方輸入”Mocha VNC” 搜尋”VNC”即可找到free iPhone/iPod touch


按這裡檢視圖片


2.接下來點選”INTALL”安裝VNC在iPhone/iPod touch 上.

按這裡檢視圖片

接下來繼續下一步利用已經裝好在iPhone/iPod touch裡面的free免費的遙控軟體VNC 使用端iPhone/iPod專用 程式 ,開始搖控遠端電腦了.

1.點選VNC 進入程式


按這裡檢視圖片


2.點選Menu進入選單

按這裡檢視圖片

3.輸入要連線的資訊

按這裡檢視圖片


4.點選一組空白尚未設定的遠端電腦資訊

按這裡檢視圖片

5.輸入遠端家中已知的WAN IP固定位址的,我還是輸入我的118.169.156.159,與自己家中VNC伺服器端自己預設的相同密碼,一切就緒,就結束iPhone/iPod的小鍵盤吧,然後點選右上方的”Connect”開始連線吧.


按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片


以下就是連下成功的部份, 開始利用了 iPhone 3G 上網或iPod touch WiFi 上網的功能開始搖控吧.

進入後看到自己被遙控的桌上型電腦的桌面
桌面內有一個VNC的小鍵盤呼叫圖示,和VNC選單的呼叫讓遙控使用

按這裡檢視圖片

用手點選iPhone或iPod螢幕,測試操作BT程式~正常

按這裡檢視圖片


再測試操作其他遠點家中電腦的程式~正常

按這裡檢視圖片


最後測試要進入遊戲的選單頁面.~正常

按這裡檢視圖片

眾觀以上,iPhone的3G與IPod Touch,真的很方便,也剛好被我買到剛好適用的寬頻無線分享器CERIO DT-200N,雖然3G上網遙控電腦並無法像自己坐在電腦面前直接操作電腦的那種流暢度,但稍微延遲的2~3秒畫面讓我可以遙控操作對我來說是非常夠用的,當然我試過若利用公司的無線AP將我的,iPhone與IPod Touch的WiFi無線開啟上網連線,再遙控家裏的電腦後的流暢度感覺更是快更是好喔.

各位大大若覺得這篇分享是好的且能幫助到你,請不要吝嗇大家傳給有用iPhone與iPod touch的族友,這樣才不失小弟打字打到手酸屬的辛勞. 謝謝~








很詳細,尤其是IP設定那一部分

不過我之前有抓VNC Enterprise Edition for Windows這個版本,不用設定IP等,直接就可以連上去了

雖然這版本只有30天,不過不知道跟免費版差在哪

補充一下:我現在不用VNC,而是改用RDP,RDP是跟電腦的遠端登入一樣,只要有IP、使用者名稱、密碼、port就能登入了,只是被操控端會被登出,有用過XP遠端登入的應該都了解

不過現在我兩套也沒在用了...我主要是遠端我家的攝影機監控電腦,不知道為什麼,VNC登入的話,監視器畫面會出現大量雜訊,RDP的話則全黑
leewc6734 wrote:
iPhone/iPo...(恕刪)


謝謝, 5分奉上, 另外請問固定 IP 是要另外跟中華申請嗎 ?
蝗兄 好久不見

看了一下下圖片就了解了~
按這裡檢視圖片


VNC Enterprise Edition for Windows這個版本..是企業專業版功能奇全,要錢賣的,所以此free版當範例了喔,


免費版簡易到能搖控和控制其餘進階設定都沒呢,但對我沒特殊用途的人來說夠用了.
Enterprise Edition for Windows應該是多了 ,
1.Vista 支援
2.Apple MAC (X86和Power PC)支援
3. 2048協定登入認證
4. 128 bit 傳輸加密
5. 列印
6. one port HTTP&VNC
7. HTTP Proxy支援
8, 協助使用說明
9. 檔案傳送
10.可以加入書籤
11. 可以兩端談話
12. 桌面找尋
13. 直接平台認證
14. 完美的應用系統
中華電信 http://service.hinet.net/
點選"申請非固定制固定IP"進入即是了

免費的.很多人不知道,,我用了快很久.除了搬家一次機房問題被改過.從此未被更換過IP.架站定點超好用的

謝謝5個點喔
leewc6734 wrote:
中華電信 http...(恕刪)


不客氣, 看在大大敲鍵盤敲到滿手血, 小小支持一定要的啦 (開個玩笑別介意)
iPhone 自己的3d遊戲也出很多了. 我是用iphone 偶爾連線幾分鐘到家裡的操作pc讓pc去掛.我想iphone只負責到影像show遠端的影樣讓我看,處理pc版的3d遊戲cpu運算還是pc在做. 至於遙控時我的iphone遊戲顯示畫面看來lag是影響傳輸延遲問題.實際我家那台pc並沒有lag喔
leewc6734 wrote:
iPhone/iPo...(恕刪)

辛苦囉!很棒的文章!

提示一下:home + power 可以截圖
