求救!!ACER前置電源線及HDD線接法!!

求救!!

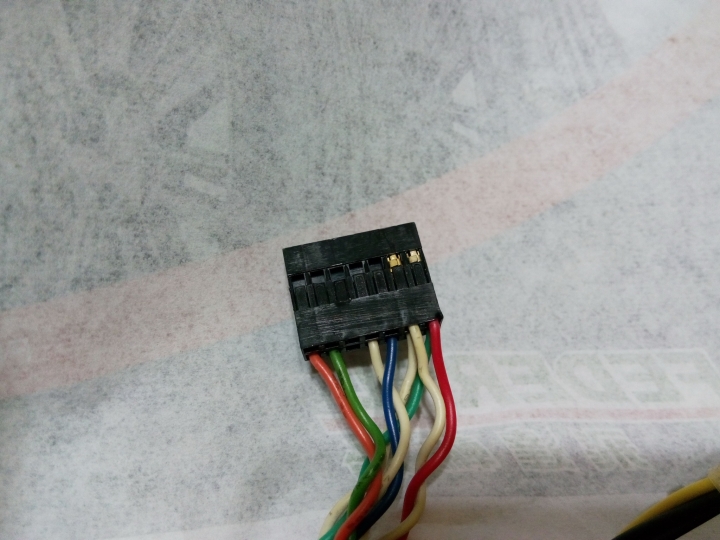

原ACER套裝電腦主機板壞掉,更換1張技嘉主板,問題來了!!前置電源線及HDD線(此線類似USB線是一組,不是分散線組)見圖!!

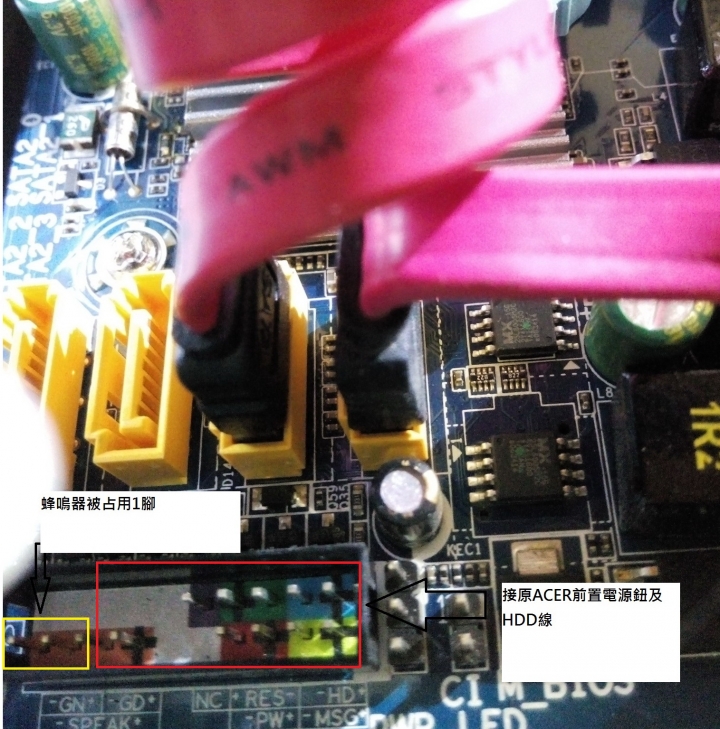

裝在技嘉主板好像可用!!電源燈會亮,HDD燈也會亮!但是此線組剛好占用一支蜂鳴器使用腳位!(見圖)不知可以將多餘佔用蜂鳴器腳位PIN角截掉,使蜂鳴器正常作用!!還是另有接法???請大大相救!!3Q!!
求救!!ACER前置電源線及HDD線接法!!

求救!!ACER前置電源線及HDD線接法!!

2014-10-11 18:04 #1

文章關鍵字

Acer HDD線前置電源線

Ｐｅｔｅｒ

357分

2樓

Ｐｅｔｅｒ

個人積分：357分

文章編號：52587386

先看一下你原本主機板的電腦線路

之後去買2PIN的黑色接頭3~4個

把原有的針退出

改道2PIN接頭後

接到新的主機板吧

208分

3樓

個人積分：208分

文章編號：52587707

佔到的那一pin請放心抽掉或裁剪掉

t0188930

22分

樓主

個人積分：22分

文章編號：52587890

ppanna2003 wrote:
佔到的那一pin請放...(恕刪)

確定可以將佔到的那一pin裁掉?????

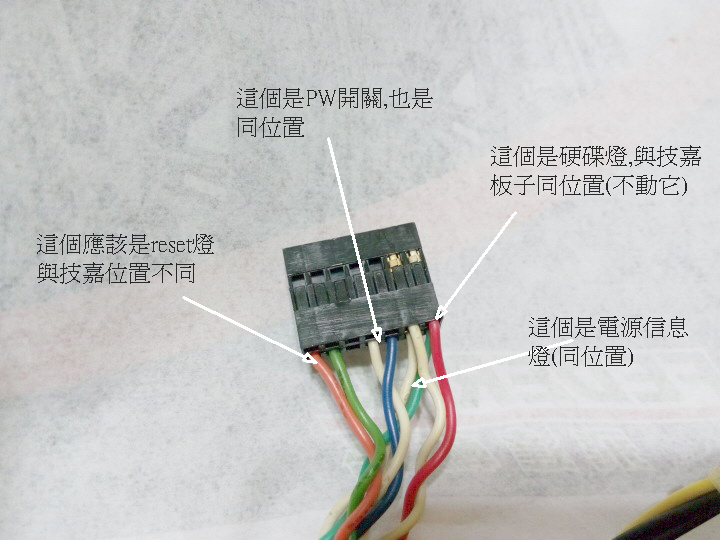

經訪查有些機殼電源線如紅白線(HDD),綠白(POWER),藍白線(RESET是重啟按鈕,此機沒有此開關),至於綠橘線就不知道是何種開關??但是POWER LED燈又不知在哪?是與綠白線共處嗎?圖片除紅白線(HDD)在上面其餘線材都在下面!!

208分

5樓

個人積分：208分

文章編號：52588411

t0188930 wrote:
確定可以將佔到的那一...(恕刪)

至於綠橘線就不知道是何種開關
acer部分機殼上有個自家主機板用的系統還原鍵(一個小洞)

剩下的分別是 POWER HDD-LED
位置和技嘉用的一樣少了RESET
POWER-LED 旁邊三PIN 中間PIN不接

t0188930

22分

樓主

個人積分：22分

文章編號：52588580

ppanna2003 wrote:
至於綠橘線就不知道是...(恕刪)

因為綠橘線有1角佔用到蜂鳴器開關!!請問專業P大裁剪掉是否可用正常運作??另網路燈號插槽在哪裡??莫非綠橘線就是網路燈號的線??

plue2100

227分

7樓

個人積分：227分

文章編號：52596154

t0188930 wrote:
因為綠橘線有1角佔用...(恕刪)

直接扒開前面板，哪個燈號/開關出線就一清二楚了...

再到電子材料行買2Pin端子座更換即可

網路燈號的線無作用，因為你換的技嘉主機板很可能沒有相關接腳

如果日後怕忘了端子線定義，可用立可白塗完再標示就OK了~

《三國演義》「孟獲垂淚言曰：『七擒七縱，自古未嘗有也。吾雖化外之人，頗知禮義，直如此無羞恥乎？』」

2085分

8樓

個人積分：2085分

文章編號：52598206

如圖

最快的方法:把綠橘那4個角落直接剪掉它..用剪刀即可
不影響做動,只是沒reset功能罷了.

最好的辦法:如果綠橘是reset,你把它退pin然後插在PW(藍白)上面..左右不分
之後把左邊會壓到speaker那一部分剪掉它

t0188930

22分

樓主

個人積分：22分

文章編號：52617911

yanyu_911 wrote:
如圖最快的方法:把綠...(恕刪)

綠橘線照Y大指示直接剪掉它..插上蜂鳴器..OK了!!感謝指導!!
