電腦機殼用的大4pin 8cm風扇要如何透過轉接,讓家用110V電源予以啟動呢?

先前完DIY電腦,手邊有剩下不少COOLER MASTER 8cm的LED風扇,這幾年改玩Notebook後,那些風扇就都擺著沒用了,不曉得有沒有轉接的方法(教學),可以讓我把那些8 cm風扇讓家用110V電源驅動這些風扇呢?我想把它們拿來吹我的ASUS Notebook,還請各位大大與達人們賜教喔,感謝大家.

2010-10-19 0:27 #1

文章關鍵字

伍佰的一半

18分

2樓

伍佰的一半

個人積分：18分

文章編號：23223492

買個12V的變壓器接上去就好了
接多顆就並聯，電流要選大一點的
看風扇規格跟數量決定電流大小

六或日晨台中中正露營區或136或中興大學半馬再半馬

東方海皇

167分

樓主

東方海皇

個人積分：167分

文章編號：23224331

感謝大大的告知,不過我還是不太懂,買到12V變壓器之後,那變壓器的端子要怎樣跟大4PIN的機殼風扇連接呢?可以請您指導嗎?感謝喔.

伍佰的一半

18分

4樓

伍佰的一半

個人積分：18分

文章編號：23224436

一條是+一條-還有兩條是控制轉速的
只要接電源那兩條就好
基本上應該是最外側那兩條，不過最好找一下資料

來睡，白天上班有時間再幫你找 ^++^

六或日晨台中中正露營區或136或中興大學半馬再半馬

david123763

49分

5樓

david123763

個人積分：49分

文章編號：23226909

有看過大4PIN變壓器吧
就是硬碟外接成USB套件的

clwu5724

3418分

6樓

clwu5724

個人積分：3418分

文章編號：23687406

東方海皇 wrote:
那變壓器的端子要怎樣跟大4PIN的機殼風扇連接呢?

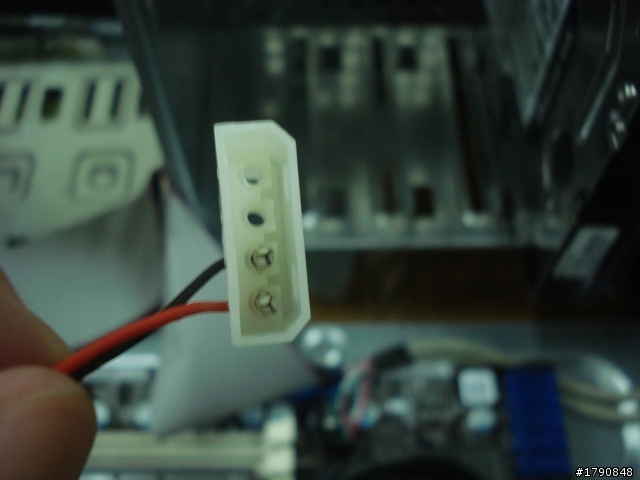

大 4 PIN 的最外兩邊是黃與紅,黃是 +12V, 紅是 +5V,最中間是兩條黑,兩條黑是共(相)通的,是+12V 與 +5V 的負極腳位.只要將黃色與它旁邊的黑色接到 12V 變壓器的 + - 就可以.

風扇的大 4 PIN 應該只用到兩條線,就是只用到黃與黑,另外紅與黑是空著沒用的.

以上對電源供應器上的大四 PIN 而言,而風扇上的大 4 PIN 一般只有接兩條線紅與黑,故大風扇的紅色是接電源供應器上大 4 PIN 的黃色 12V.

sky_wind

1292分

7樓

sky_wind

個人積分：1292分

文章編號：23687638

你會不會用三用電錶?? 如果不會的話我是覺得放棄算了......

12V變壓器要跟 4PIN接頭連接說簡單不簡單.....說難也不難.....

簡單點的方法就是把接頭剪了.....直接電線剝皮連接.....只要相位不接反就 OK了.....

麻煩一點的話請準備端子鉗還有新的端子跟連接頭.....把原來的接頭剪了重新做連接頭

shoemaker..

42分

8樓

shoemaker..

個人積分：42分

文章編號：23706911

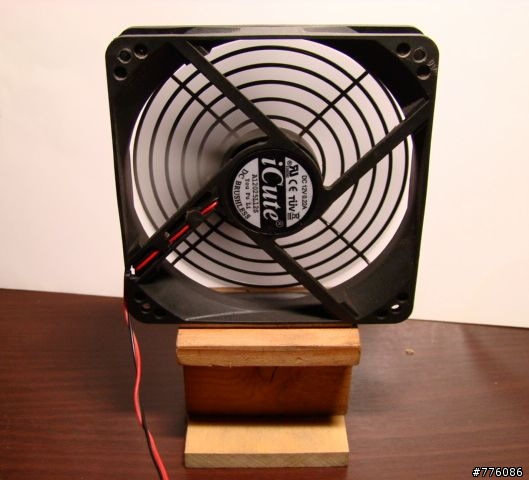

我先前也做了一顆12公分風扇專吹小烏龜也可當風扇吹

首先你要準備一個12V電源轉接器

然後把風扇及電源轉接器線剪掉然後在兩條線上先套上熱縮套
然後把風扇黑色線接在電源正線上
把風扇紅線接在電源負線上用吹風機吹一吹熱縮套即可

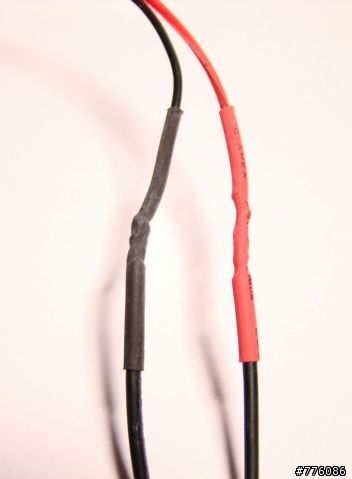

這是接好線的成品

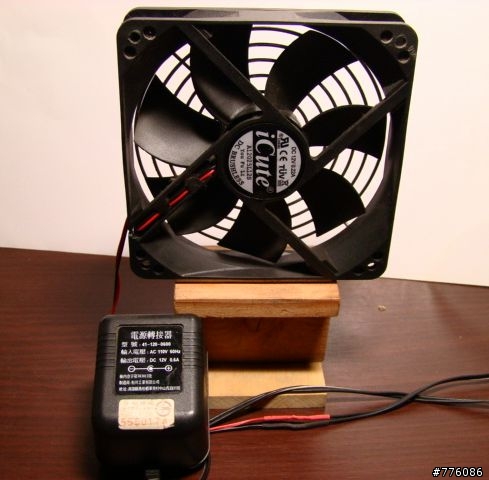

這是插上電源風扇轉動的模樣

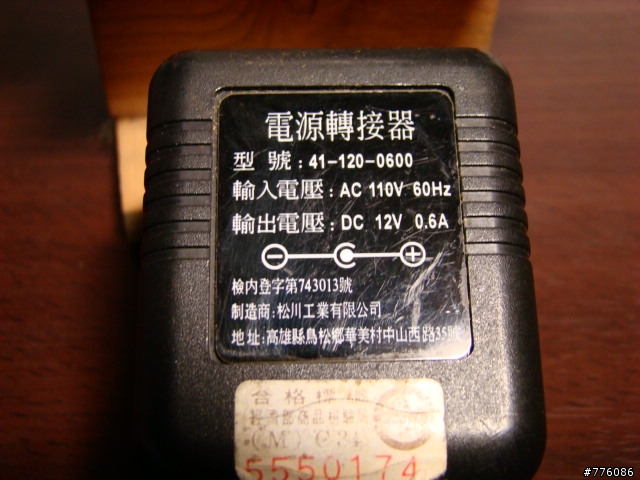

一般電源轉接器上的電線黑色線為正線黑色加一條白色線為負線....

lovesharepc

716分

9樓

lovesharepc

個人積分：716分

文章編號：23707827

給你參考~
某牌機殼送的風扇
有無言到XD

yicheng_nt

160分

10樓

yicheng_nt

個人積分：160分

文章編號：23734723

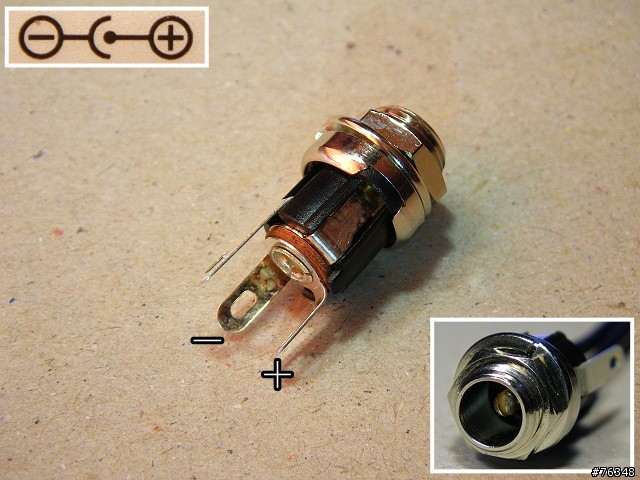

你可以到電子材料行買個DC電源插座(一般都是2.1mm居多)，是不是2.1mm要看你的邊壓器接頭

把D型大4P的接頭剪掉，然後紅色(或黃色)線接正，黑色線接負，將線接到如圖中的DC電源插座正負極

若不想買DC電源插座，那就把變壓器的接頭剪掉，黑線接正(風扇的紅線)，黑白相間的線接負(風扇的黑線)

底下這是小3P的接頭轉接變壓器的方法，可以參考看看這一篇的3樓
http://www.mobile01.com/topicdetail.php?f=502&t=1828911&last=23558822
　
