高雄市中華電信+Hinet 的光世代[FTTH](300M/100M) 供裝全紀錄+完整測試心得

之前的心路歷程與詳細爭取FTTH過程(前傳)請參考這一個主題(http://www.mobile01.com/topicdetail.php?f=507&t=4585132&p=14#60044404)
-------------------------------------------------------------------------------------------------

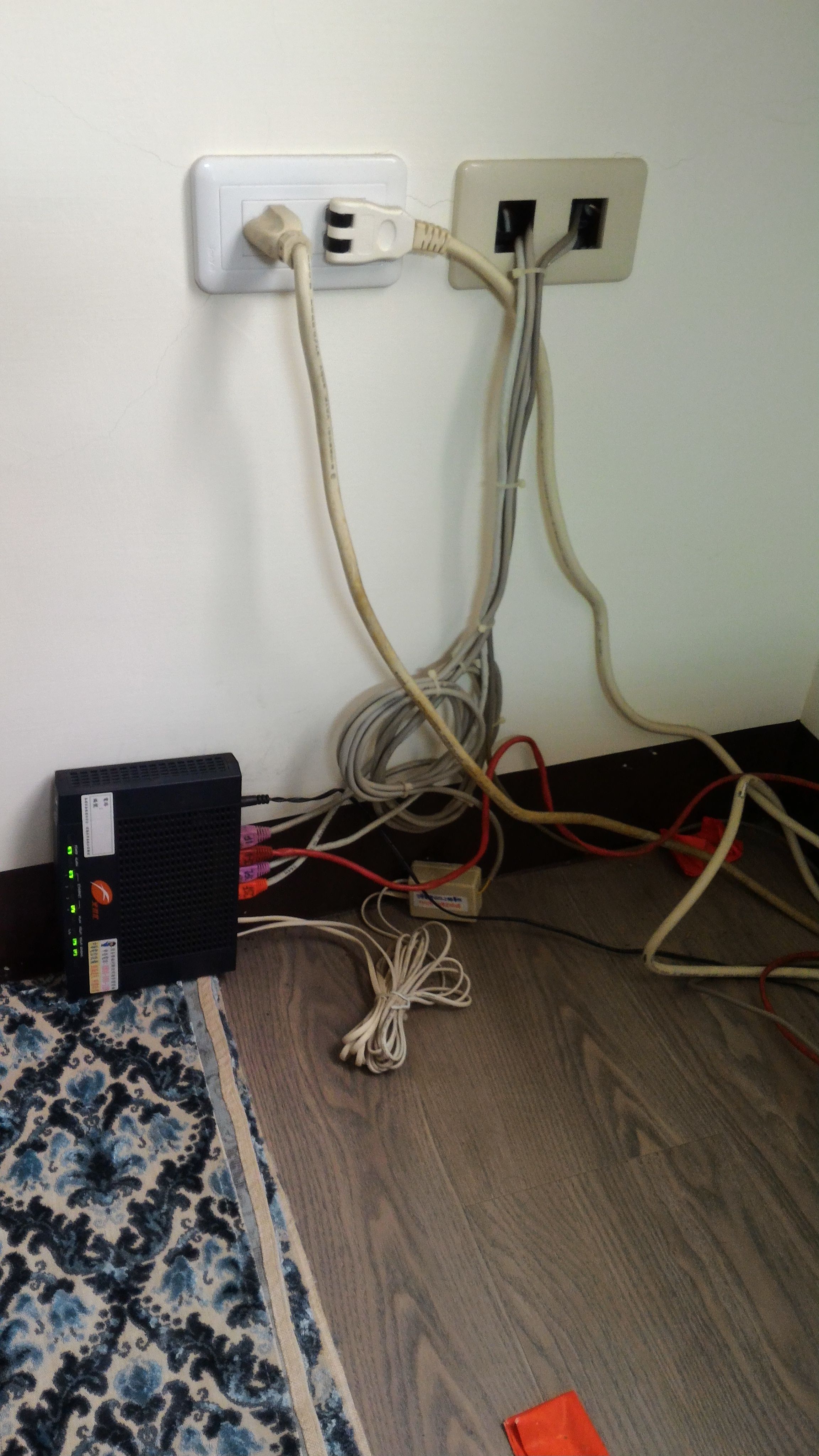

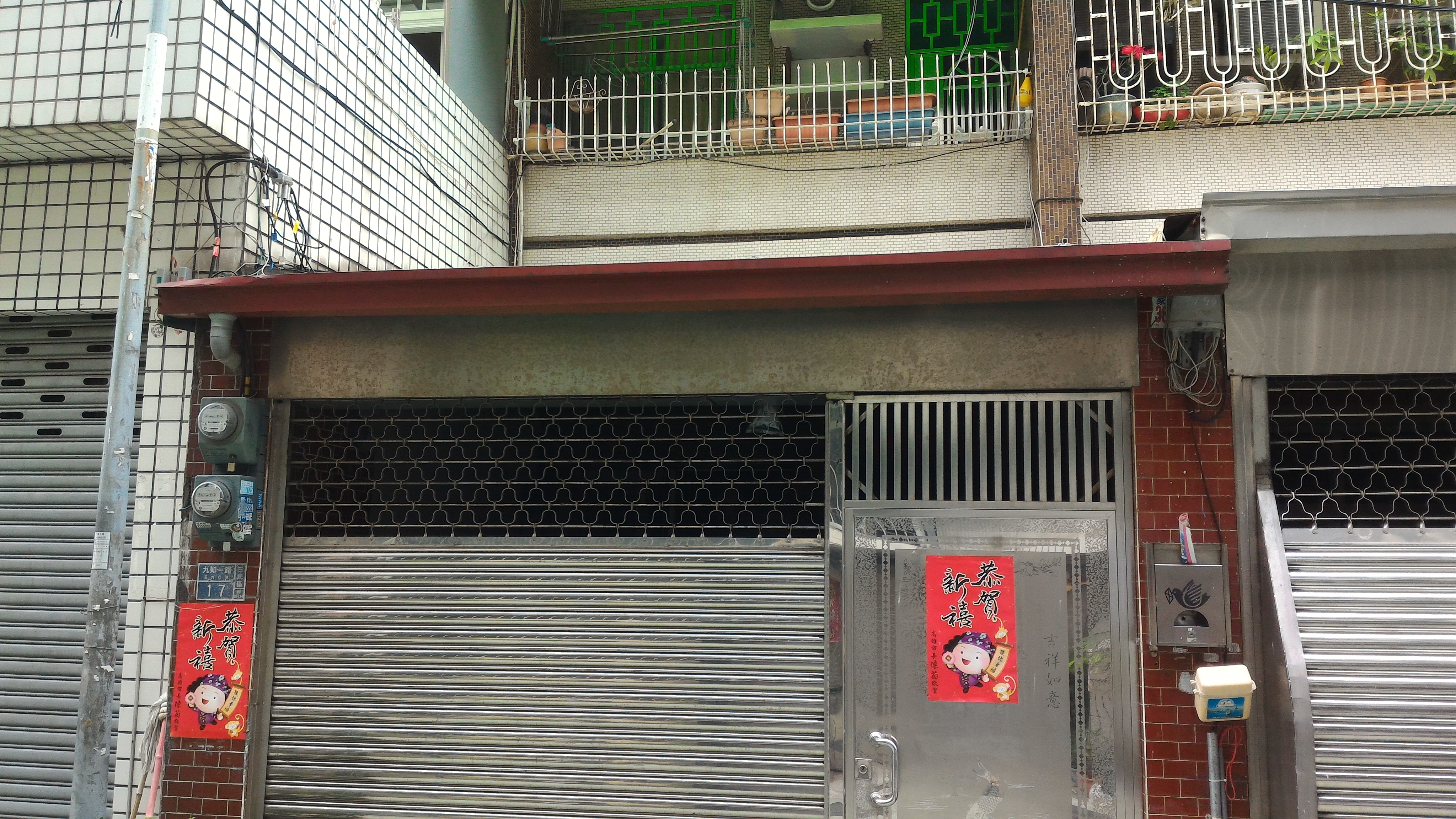

趁中華電信施工人員還沒來之前先拍個照片留作紀念吧

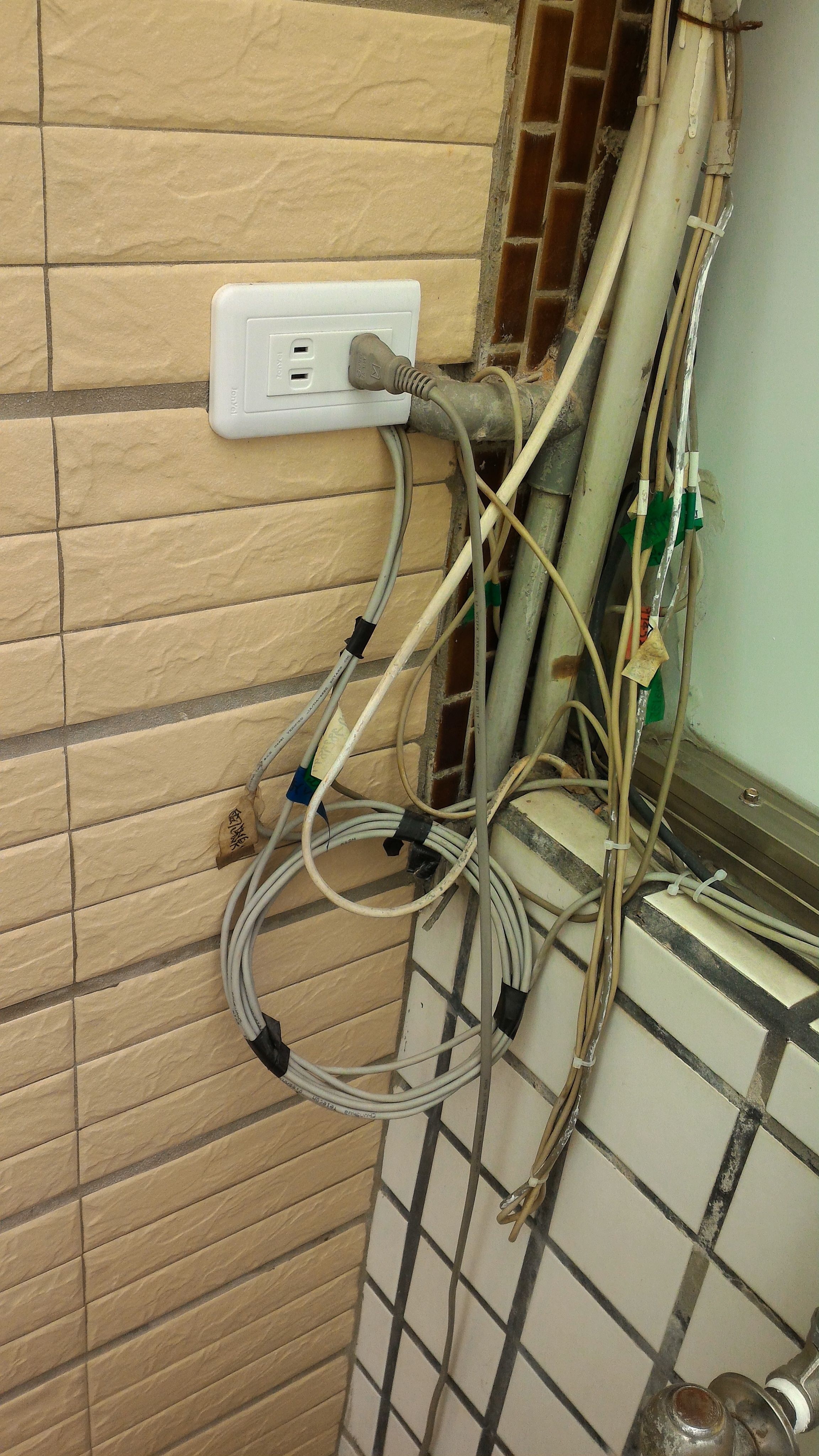

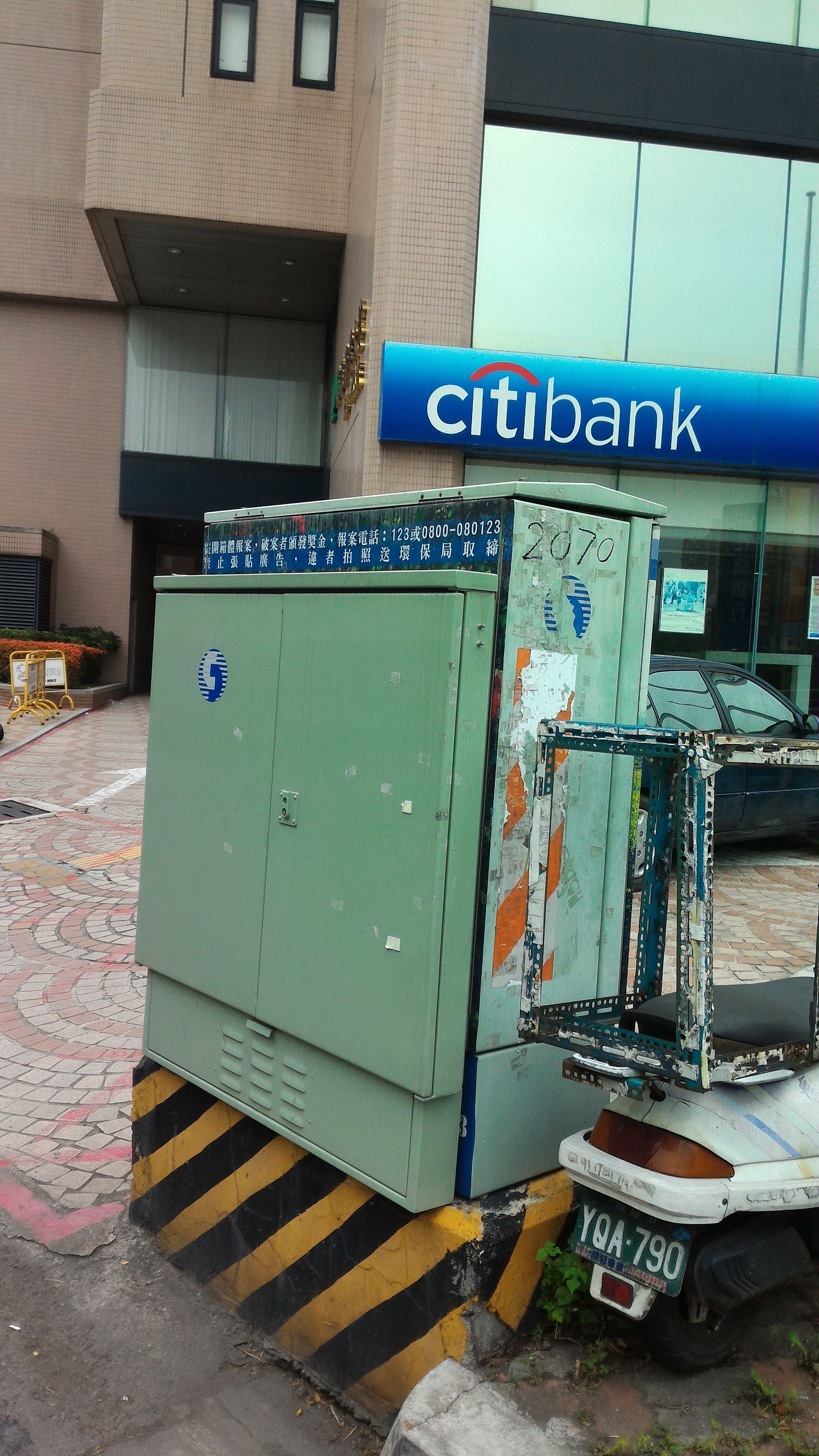

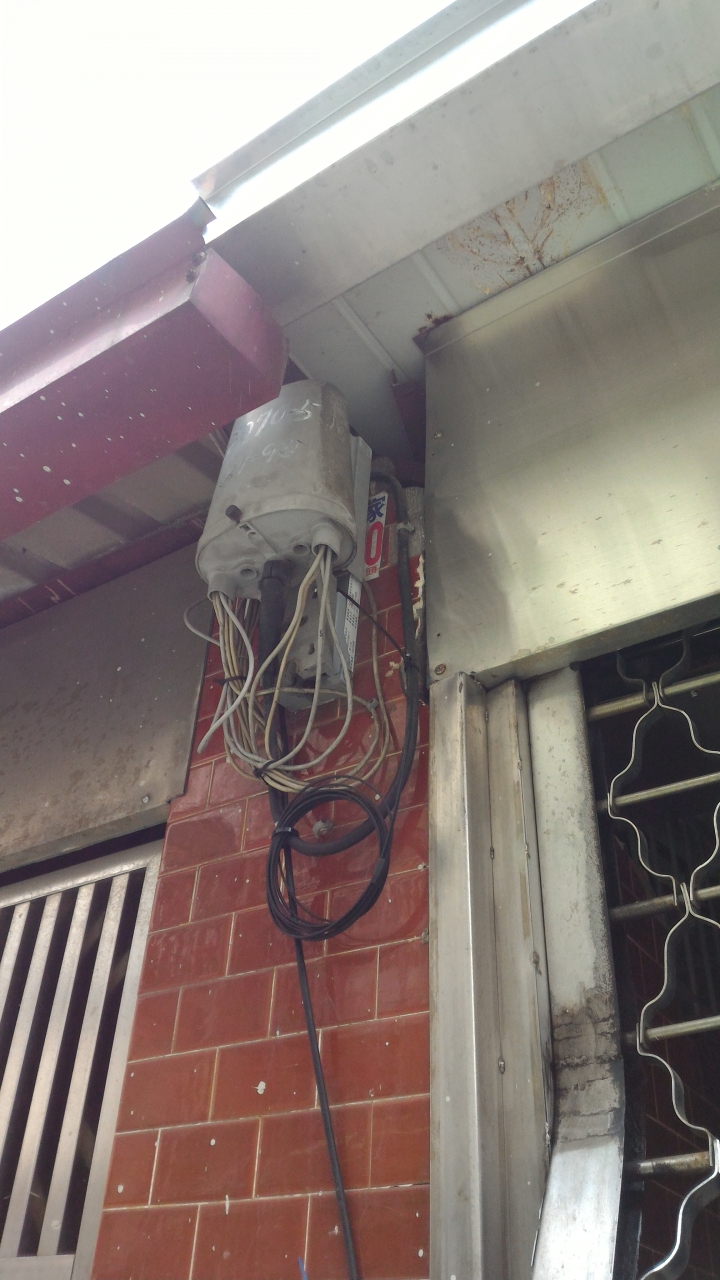

我家的VDSL電話線和FTTH所屬的路邊光化箱(九如一路和大順路交叉路口)

我自製的卡版還專程去護貝因為我要貼在戶外的牆壁柱子上

今天下午等到快要睡著了, 突然一陣急促的電門鈴聲把我驚醒, 看看手錶時間剛好是3點鐘, 來了兩個師傅是外包商(宏錡電信工程)並不是中華電信的員工, 一個年紀較大, 一個年紀較小, 都是年紀輕(涂先生)的那一個師傅在做事情比較多,

年紀輕的師傅說: 年紀大的這一個師父不會做光纖快速接頭, 只有他會做,
我說: 你們一次來兩個不會很傷成本嗎?
年紀輕的師傅說: FTTH都是派兩個人為一組, 因為有時候要穿暗管且距離長, 要一送一拉才能拉光纜(2芯扁平光纜), VDSL是走電話線, 目前建築物暗管都一定會有電話線, 如果沒有則遷明線, 所以一般裝VDSL只要派一個人就OK了
我: 兩年多前你們是派王X道先生幫我安裝VDSL, 當時我是巷子第一個申請100M的用戶, 也是第一個採用雙線VDSL用戶, 你們認識王X道先生嗎?
年紀輕的師傅說: 認識啊, 他是我們公司的同事, 不過他只拉VDSL(電話線), 不拉FTTH(光纖), 你也是這一個巷子第一個FTTH用戶也是第一個300M的用戶
我: 是中華電信FTTH啦, 我們斜對面鄰居早已經安裝了大大寬頻-新高雄有線的FTTH啦
年紀輕的師傅說: 大大寬頻-新高雄有線的FTTH上網不穩啦, 並不是指FTTH不穩而是網路到了機房, 機房不穩, 因為他們機房都用租的, 每一個機房網路品質並不相同, 也許你這一用戶的線路是到A機房, 其他用戶是到B機房
我: 但我和大大寬頻-新高雄有線的FTTH上網實測的結果都非常好啊
年紀輕的師傅說: 目前他們用戶還很少, 如果用戶一多你就知道了

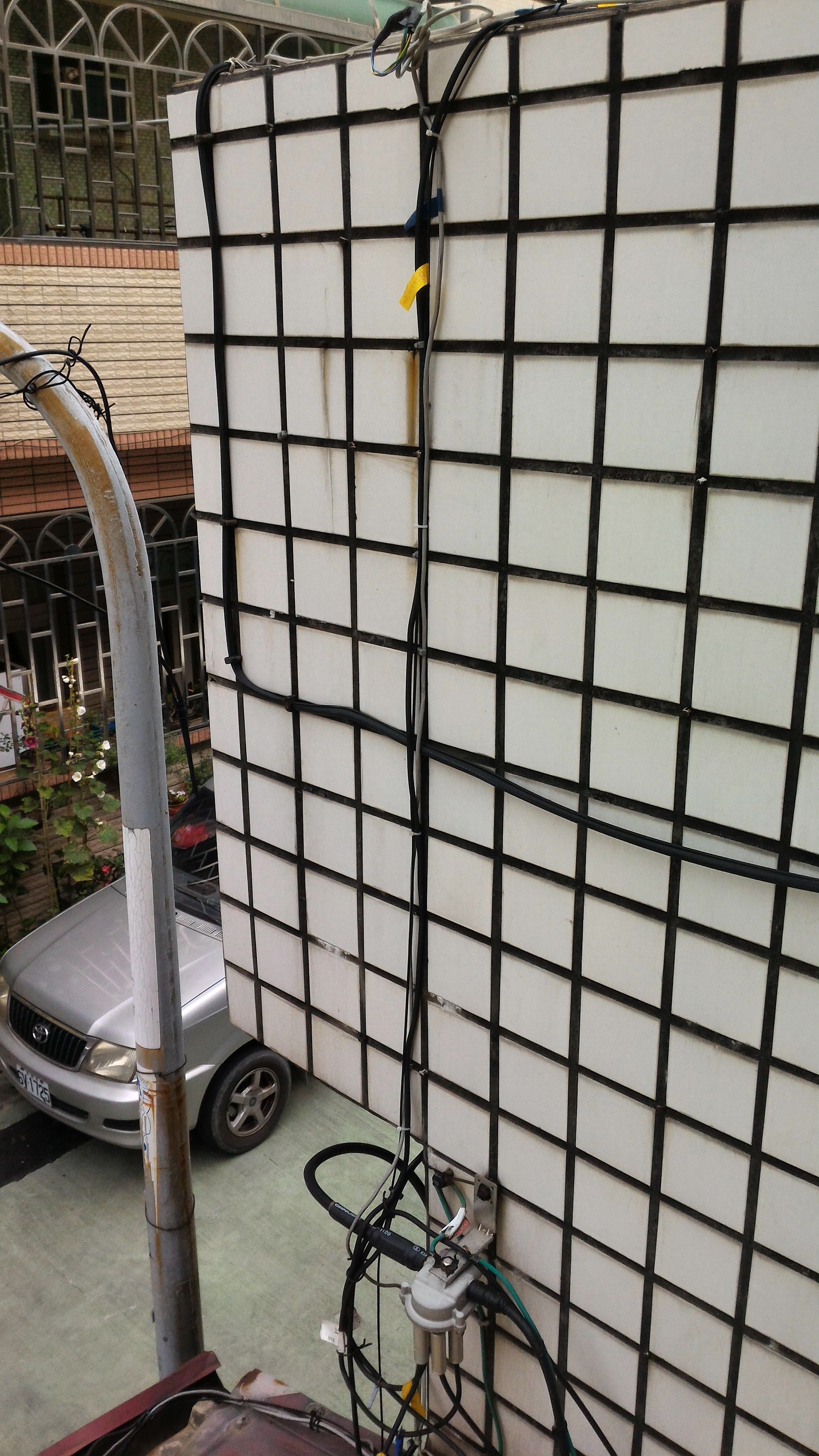

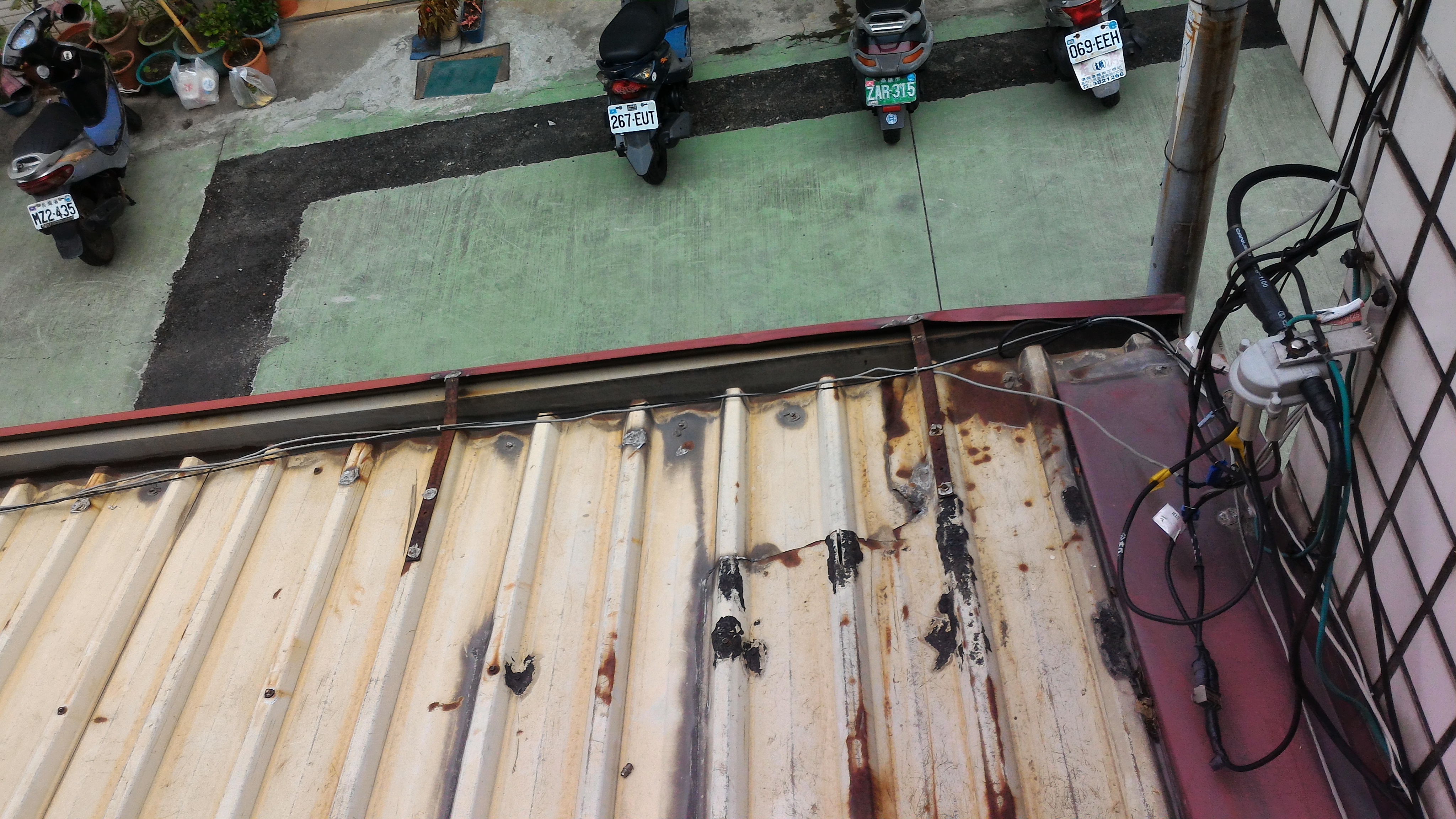

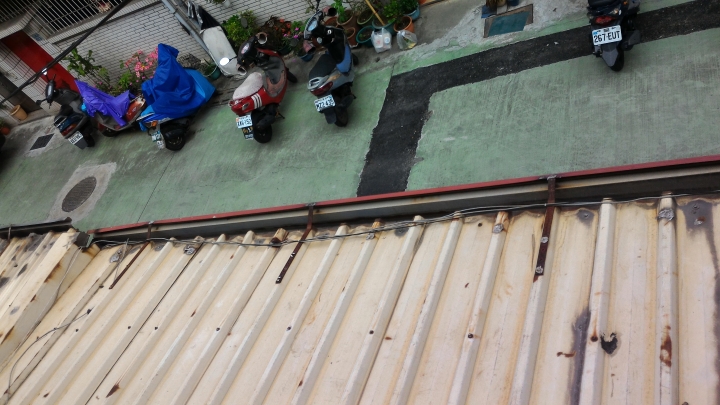

年紀輕的師傅邊拉2芯扁平光纜邊跟我講話, 我也爬上隔壁屋簷跟隨他補強他束線帶捆綁不足的部位, 他用很訝異的眼神看著我,
我: 我比較龜毛, 加上我隔壁鄰居也很要求, 我還是精實一點好
於是我把2年多前安裝VDSL所發生的事情講給他聽

我: 你們是不是要把原本的VDSL用的這一條4芯電話線的廢線給抽走呢,
此時年紀長的師傅搶著說: 如果你後要降速為100M/40M(不含)以下的速度方案, 我們一定會改回為VDSL(電話線)供裝, 但以後不會用VDSL雙線, 所以以後100M/40M(含)以上的速度方案才會繼續用FTTH來供裝, 所以我會建議你留著這一條4芯電話線

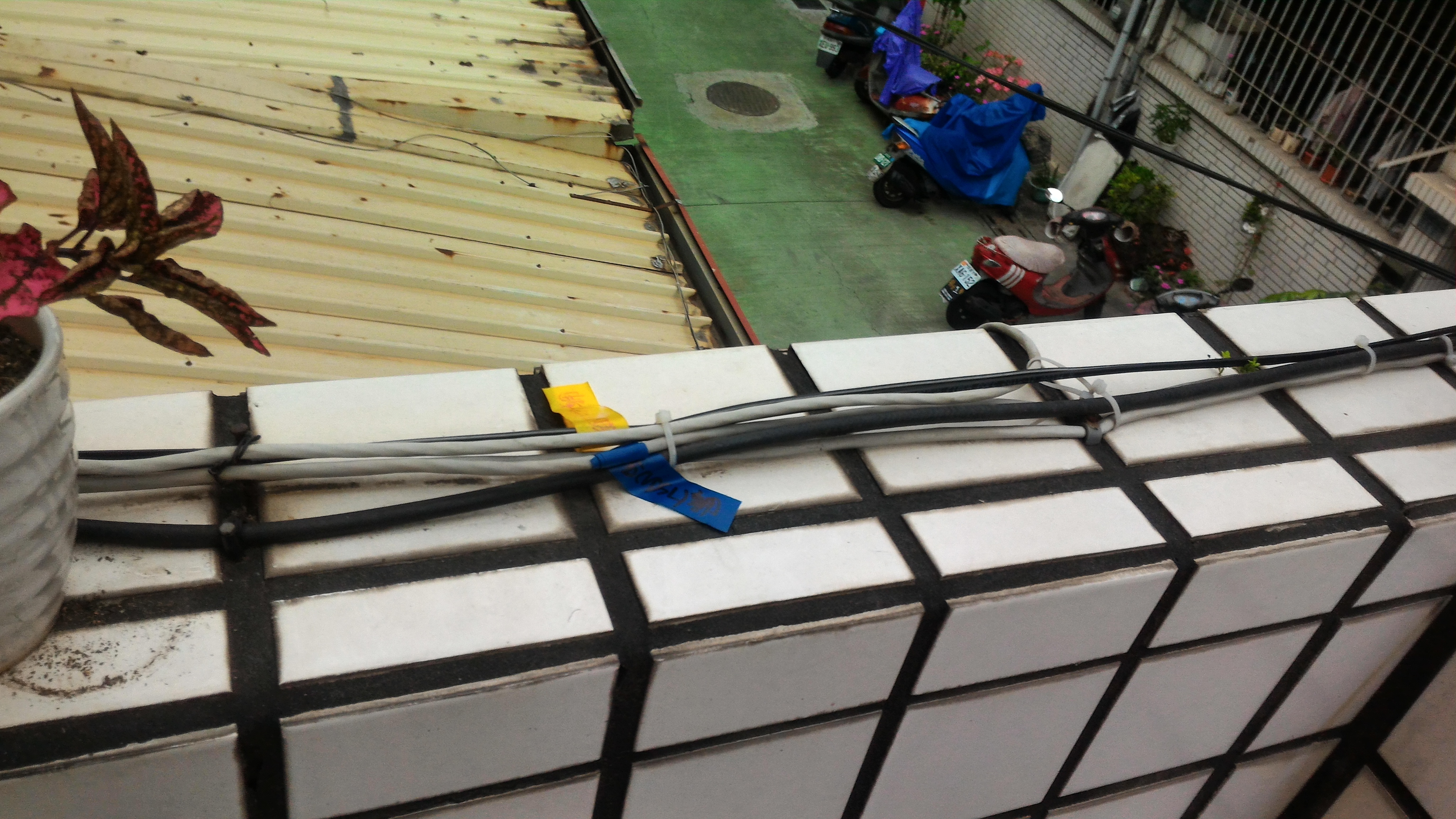

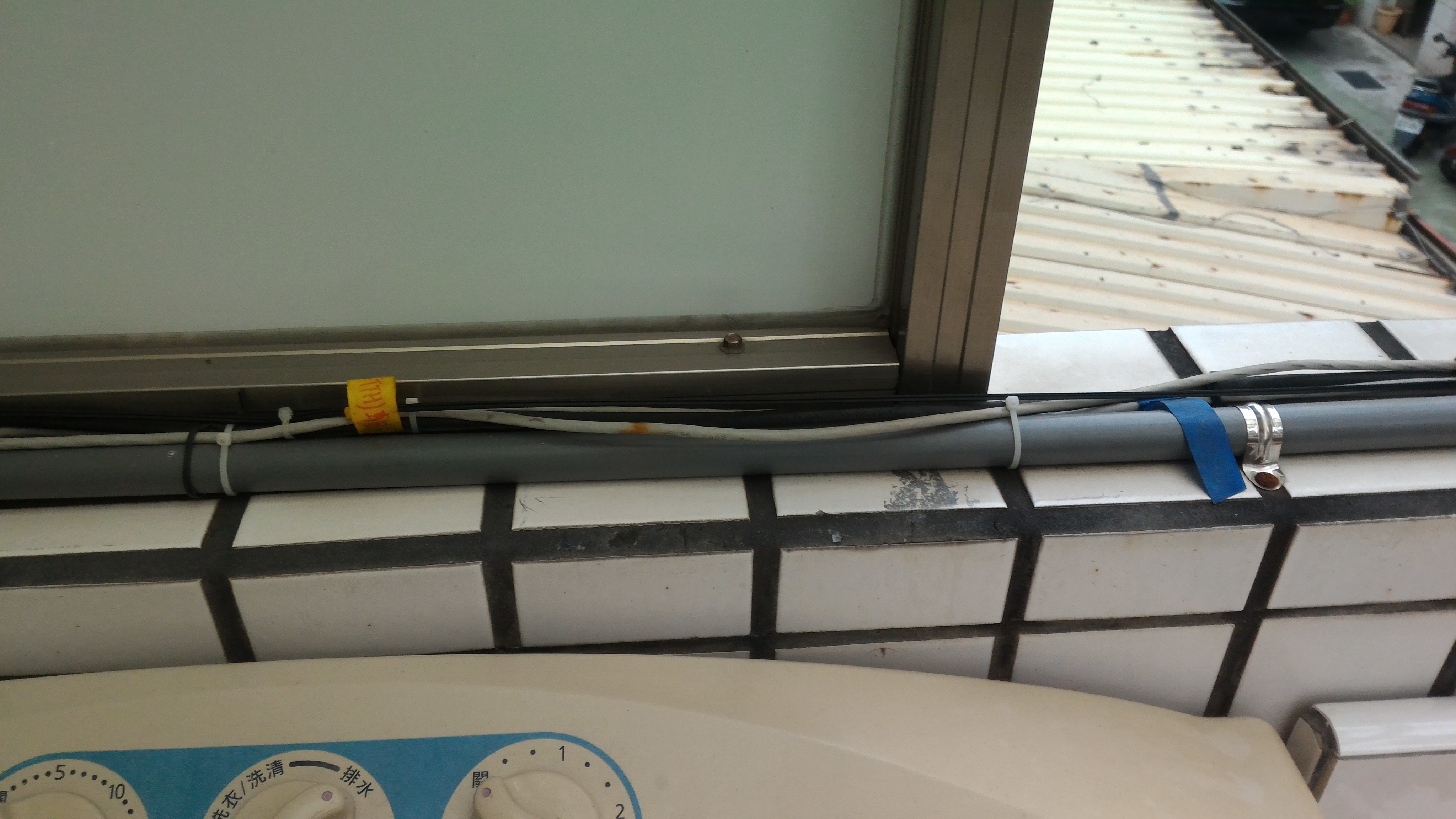

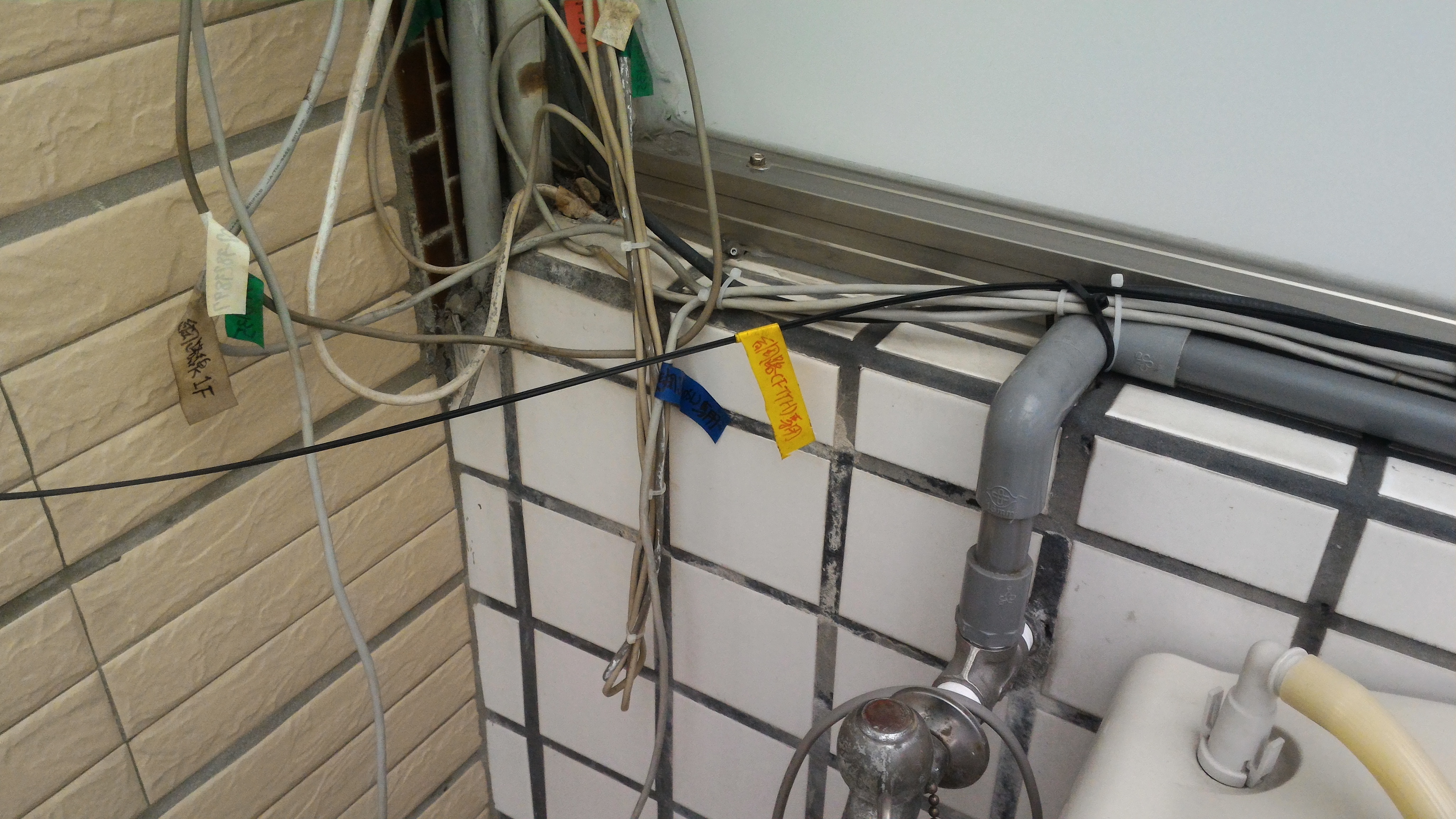

於是我貼上藍色膠帶(VDSL)和貼上黃色膠帶(FTTH)做為區別

此時他被年紀長的師傅從我二樓書房叫下去弄8-port光纖分配盒,

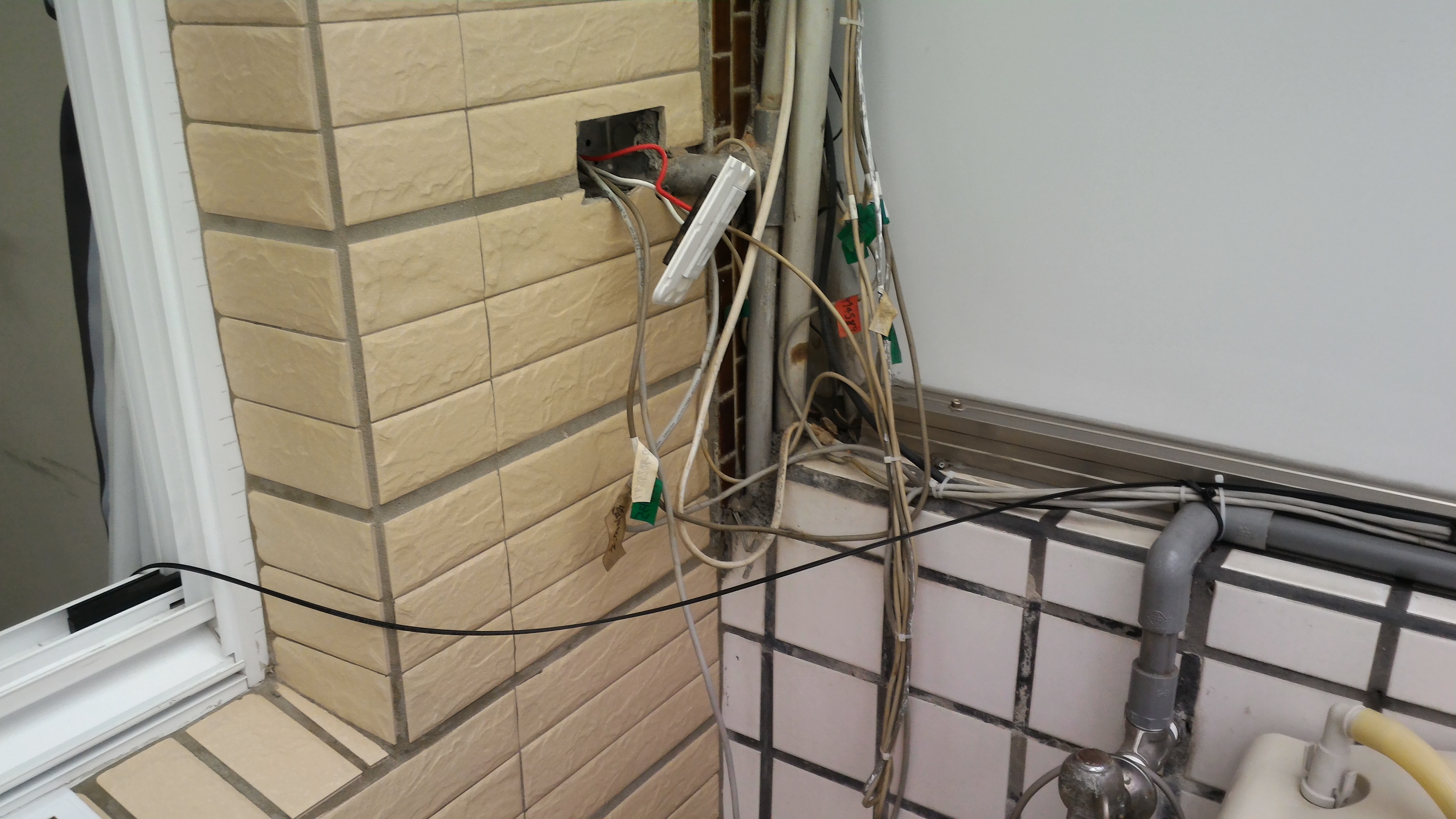

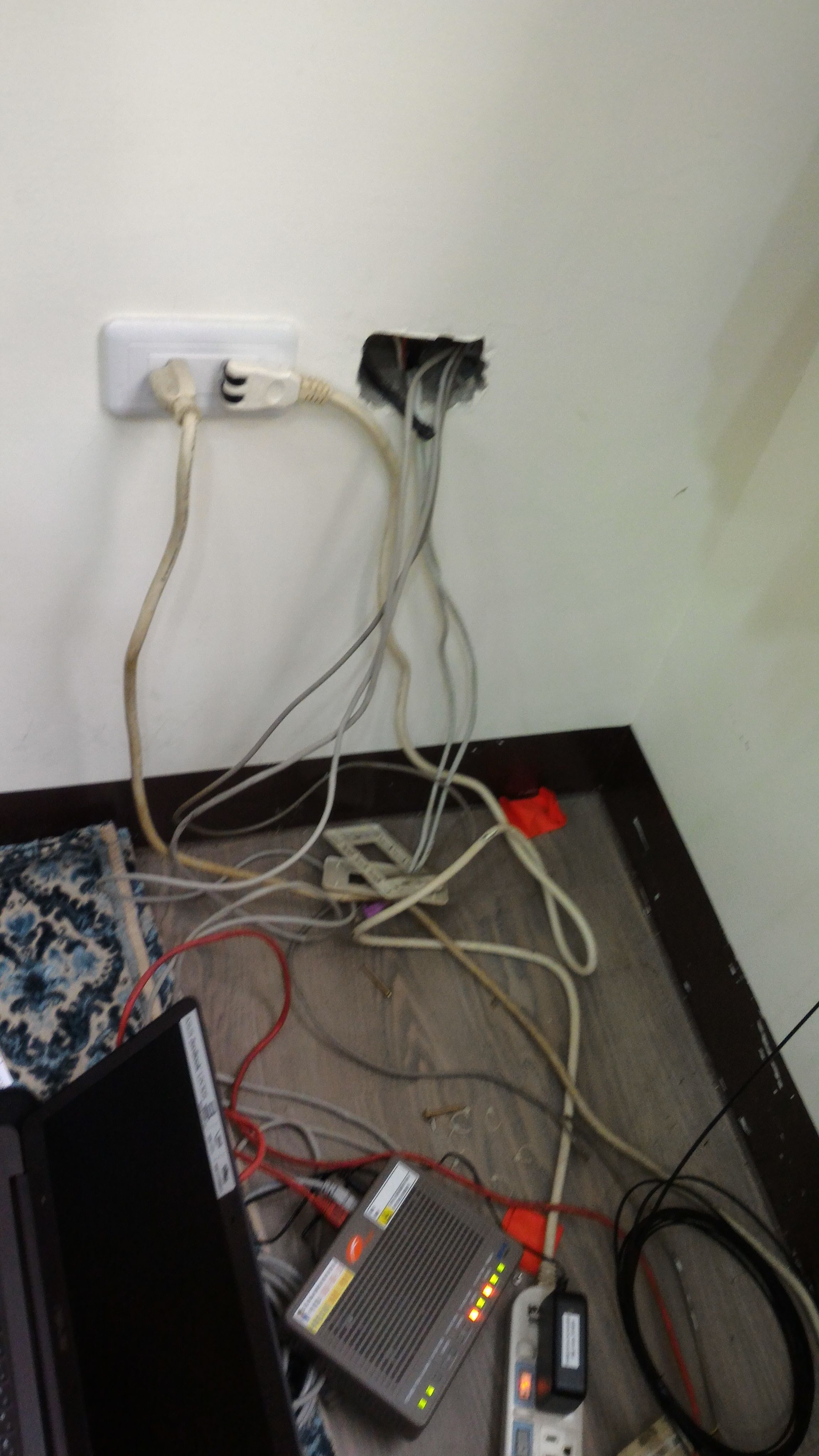

結果年紀長的師傅跟我試拉了前年(2014)4月我家二樓書房才改建完成的暗管裡面的4芯電話線(VDSL)+4芯電話線(我家一支電話號碼用了2芯)+通往1樓客廳的網路線+2條電力線[火線, 中性線, 各1條], 完全拉不動, 我才想到當初拉這幾條線時水電工也是利用拉線器用盡所有力量才拉過這短短一公尺的暗管, 而且這一個暗管是軟性4分管, 那時候我就覺得這麼用這麼細的暗管而且是軟性的不是硬式的, 感覺好像在偷工減料

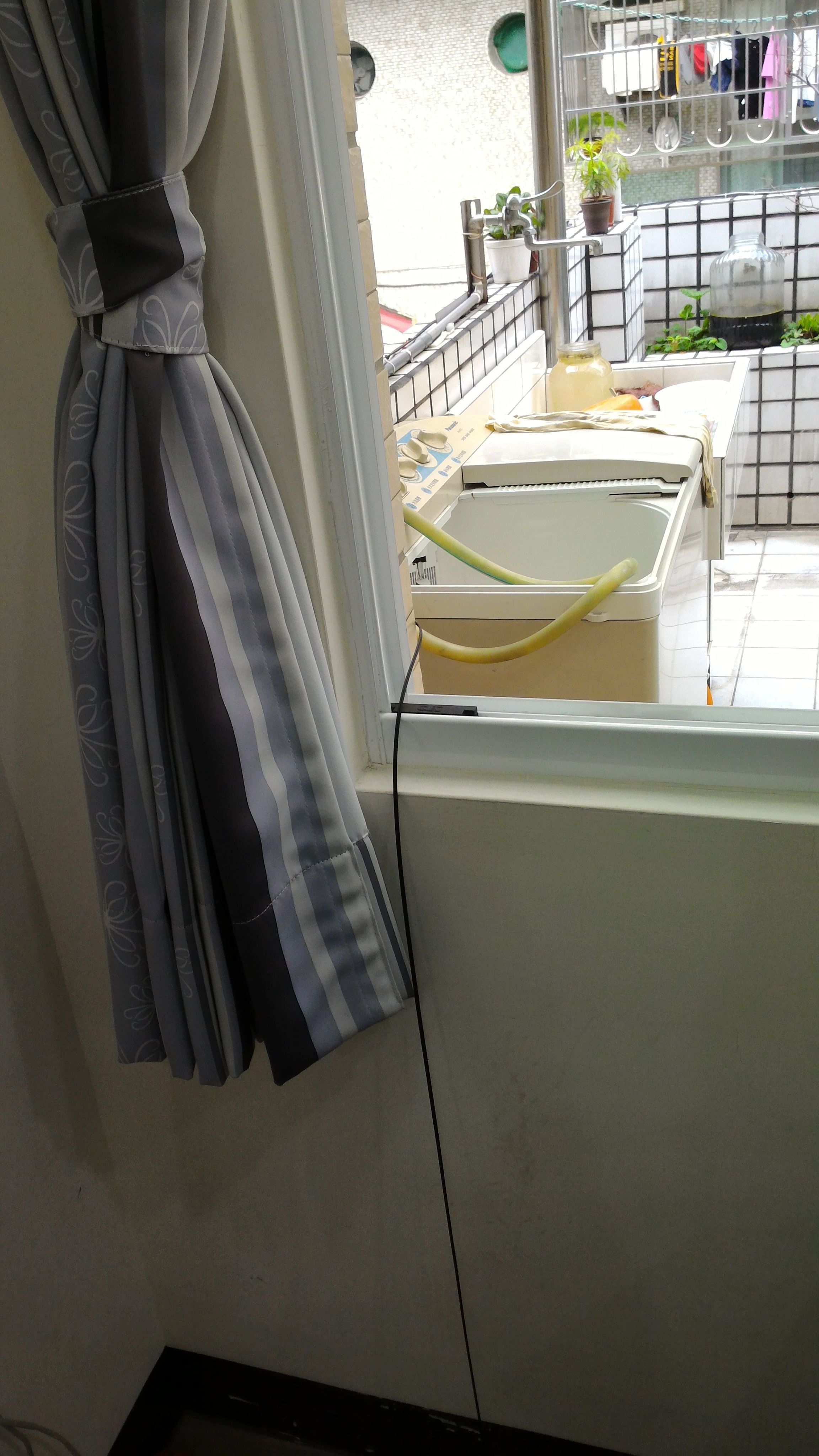

年紀長的師傅說: 你們當初幫你們家做暗管這一個水電工簡直在偷工減料, 2014年的做法早就會把電力線和電信線獨立各自做各自的暗管, 你們這一個水電工只做一個暗管, 而且還用軟性的4分暗管, 現在完全卡死拉不動了, 這樣好了我們先幫你把這一條2芯扁平光纜跨過去窗戶, 你這幾天關窗戶時要小心一點, 我們先幫你做好光纖快速接頭接上去光纖數據機並報完工, 你這幾天再請水電工幫你解決暗管內的線都拉不動的問題, 到時候水電工幫你拉這2芯扁平光纜前先剪掉光纖快速接頭, 拉完後你再通知我們, 我們再來幫你做一個光纖快速接頭
我: 實在太感謝你們了

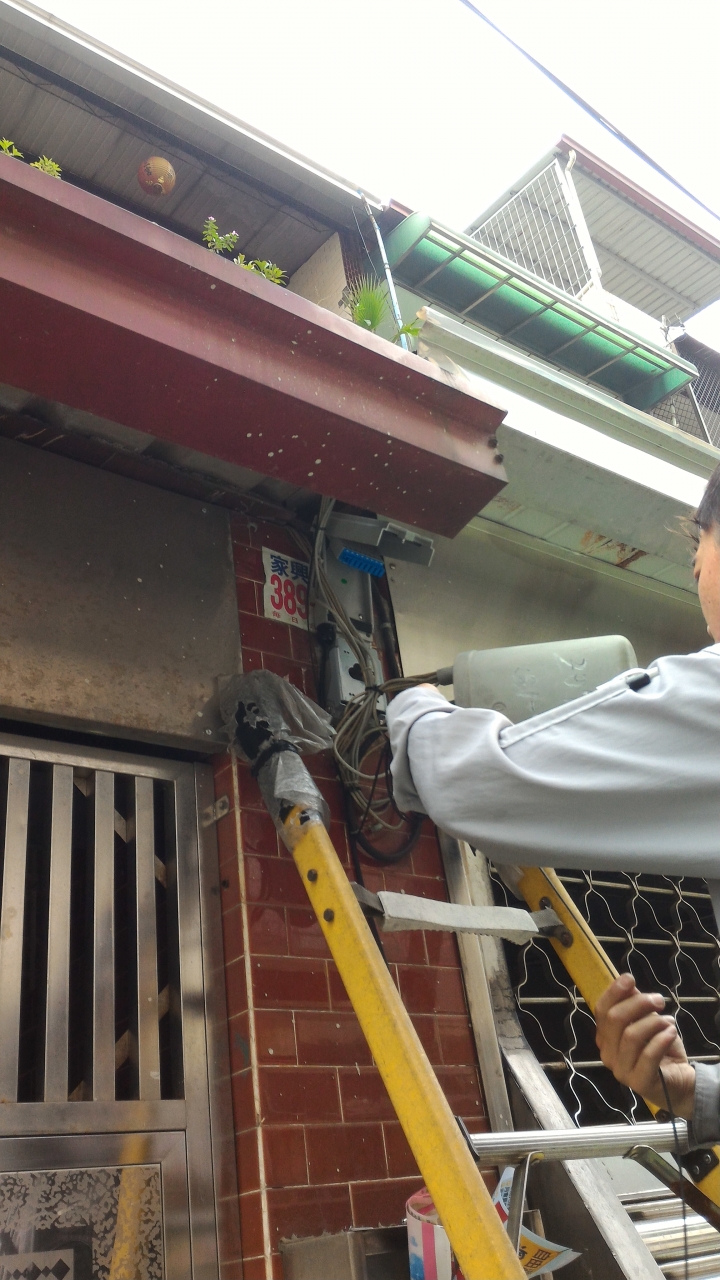

此時年紀輕的師傅在下面說: 8-port光纖分配盒藏在香菇頭後面很難用且8-port光纖分配盒蓋子的螺絲鎖得很緊很難打開,

我: 正確的工法不是要把8-port光纖分配盒藏在香菇頭正後面不要讓住戶看到嗎?
年紀長的師傅說: 不是, 是要把8-port光纖分配盒放在香菇頭旁邊這樣才好施工啊

此時年紀長的師傅向年紀輕的師傅喊話: 我下去弄好了, 你先上來二樓書房做光纖快速接頭

年紀輕的師傅上來二樓書房後, 我和年紀輕的師傅也聊了很多FTTH(GPON和EPON)還有光纖的知識,
年紀輕的師傅問我: 大哥你是做這一行的嗎?
我: 以前有做過+有興趣,
年紀輕的師傅說:　難怪你懂那麼多
我：　聽說這一款法國阿爾卡特-朗訊的GPON光纖數據機, 聽Mobile01版上很多網友說不穩定(韌體還有WiFi都有不少問題)
年紀輕的師傅說: 不會啊, 這一款反而我覺得是最好的, 比韓國大山GPON光纖數據機還有日本住友EPON光纖數據機還好
我: 我之前在竹科工作, 這三款都是我當時負責的客戶所代工的, 法國阿爾卡特-朗訊的GPON光纖數據機是由台灣合勤科技代工, 韓國大山GPON光纖數據機是由台灣智邦科技代工, 日本住友EPON光纖數據機是由明泰科技代工

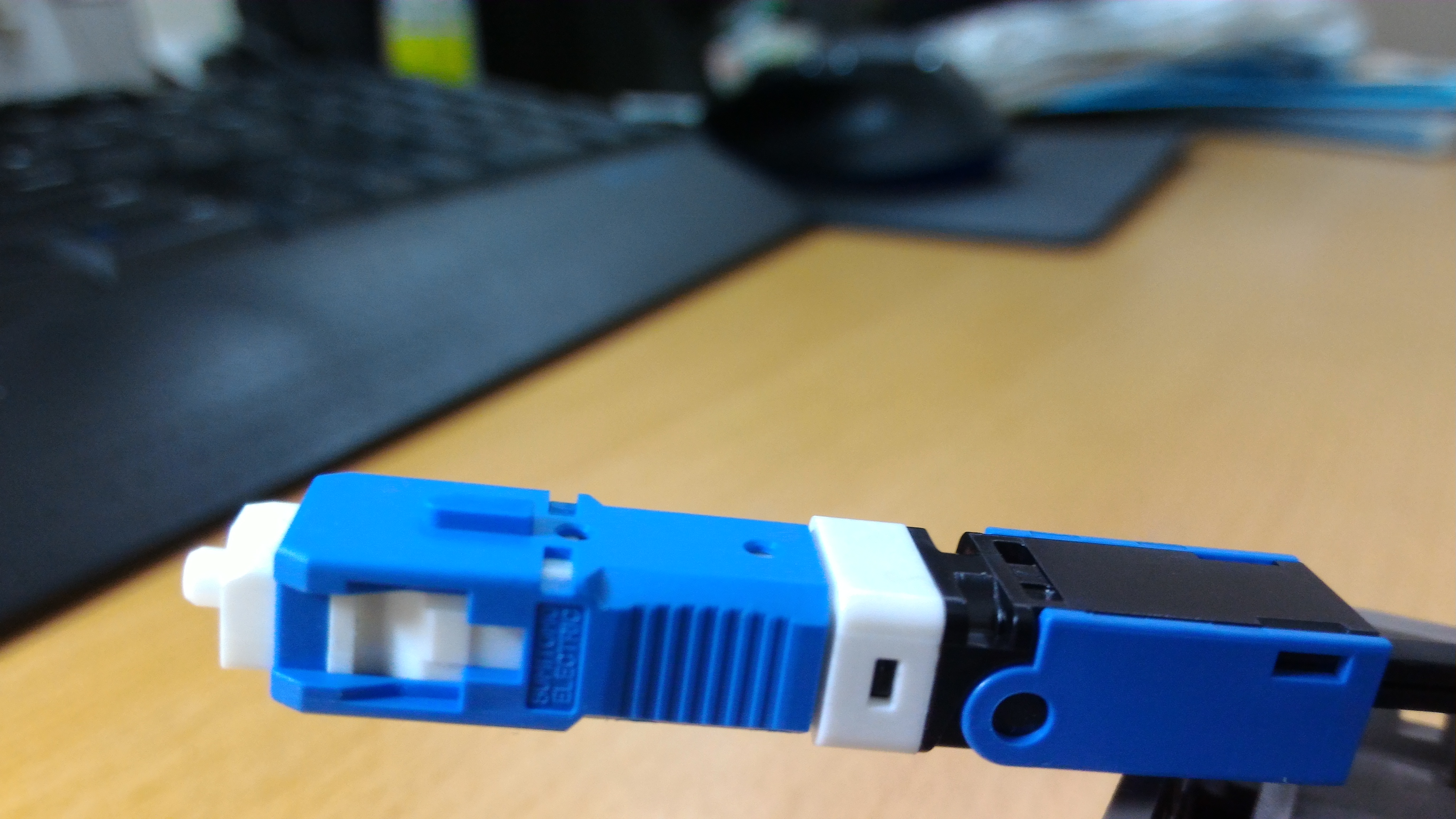

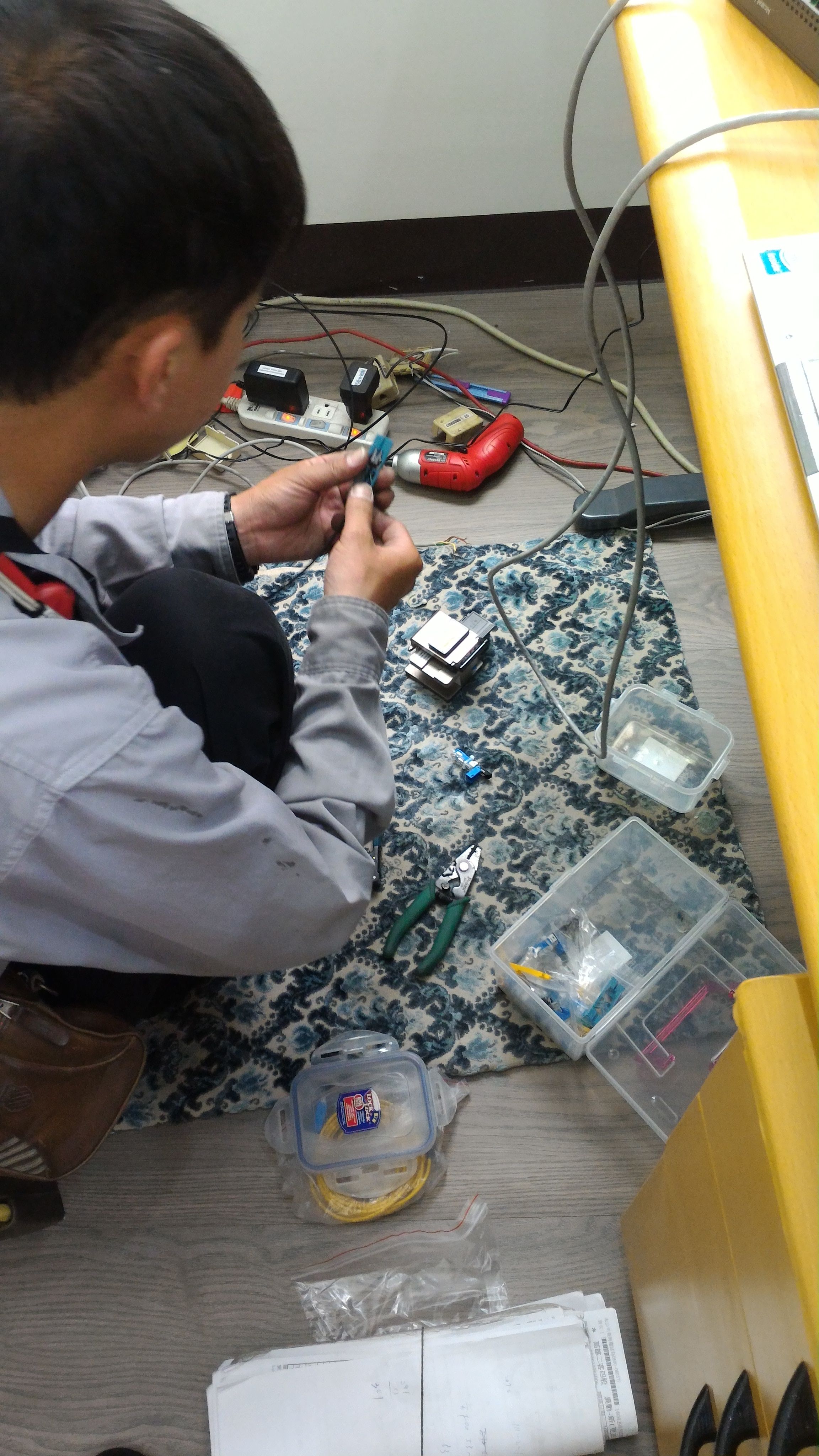

此時年紀輕的師傅正在開始做光纖快速接頭[手腳很俐落, 邊弄邊跟我聊天]
我: 這種光纖快速接頭會很貴嗎? 是日本牌子嗎?
年紀輕的師傅說: 我不清楚, 反正都是中華電信出錢的(意思是說中華電信負責提供所有原物料讓他們去施工), 不過中華電信總共有三批(不同廠牌的)光纖快速接頭, 第一批還不錯, 但第二批就很差了, 很多問題, 這一批(第三批)是我覺得最好的,

我: 這一台GPON光纖數據機好像是全新的,我還以為我有可能達到二手的耶
年紀輕的師傅說:這一款是新型的, 幾乎沒有甚麼用戶會退, 所以你們最近供裝的一定都會拿到全新的, 不可能拿到二手的

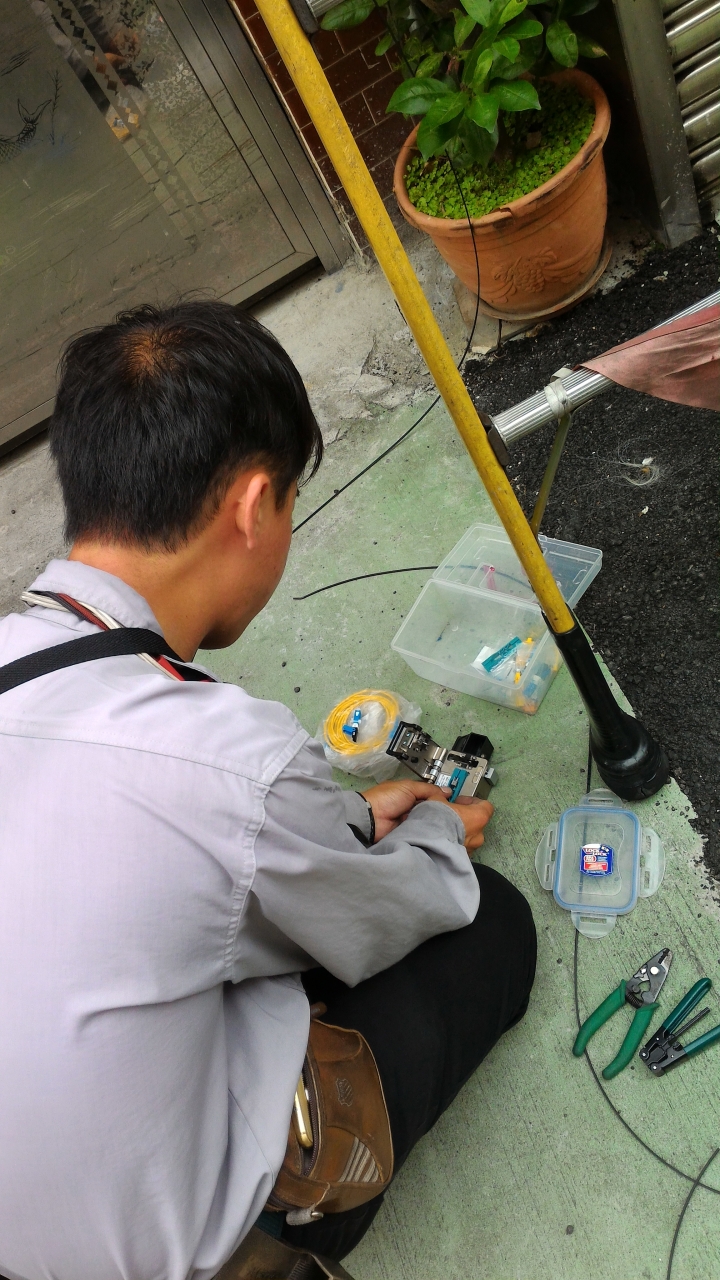

年紀輕的師傅做完光纖數據機這一端的光纖快速接頭又下去到8-port光纖分配盒那一端做光纖快速接頭

最後年紀輕的師傅再上來二樓書房, 重點時刻來了：測速
年紀輕的師傅說: 一般我的經驗大概Rx的dBm值最高都會在-18, 一般正常都會落在-15~-16, 你看你的有-14, 已經很不錯了, 你看這一張工單上也寫著你這邊的LINE RATE: 上行110M, 下行334M, 這表示非常好啊

由於年紀輕的師傅說他這一台公司配的小筆電的網路卡孔只有支援到100Mbps, 要我用自己的桌電(網路卡孔有支援1000Mbps, 磁軌硬碟)或筆電(網路卡孔有支援1000Mbps 固態硬碟),　

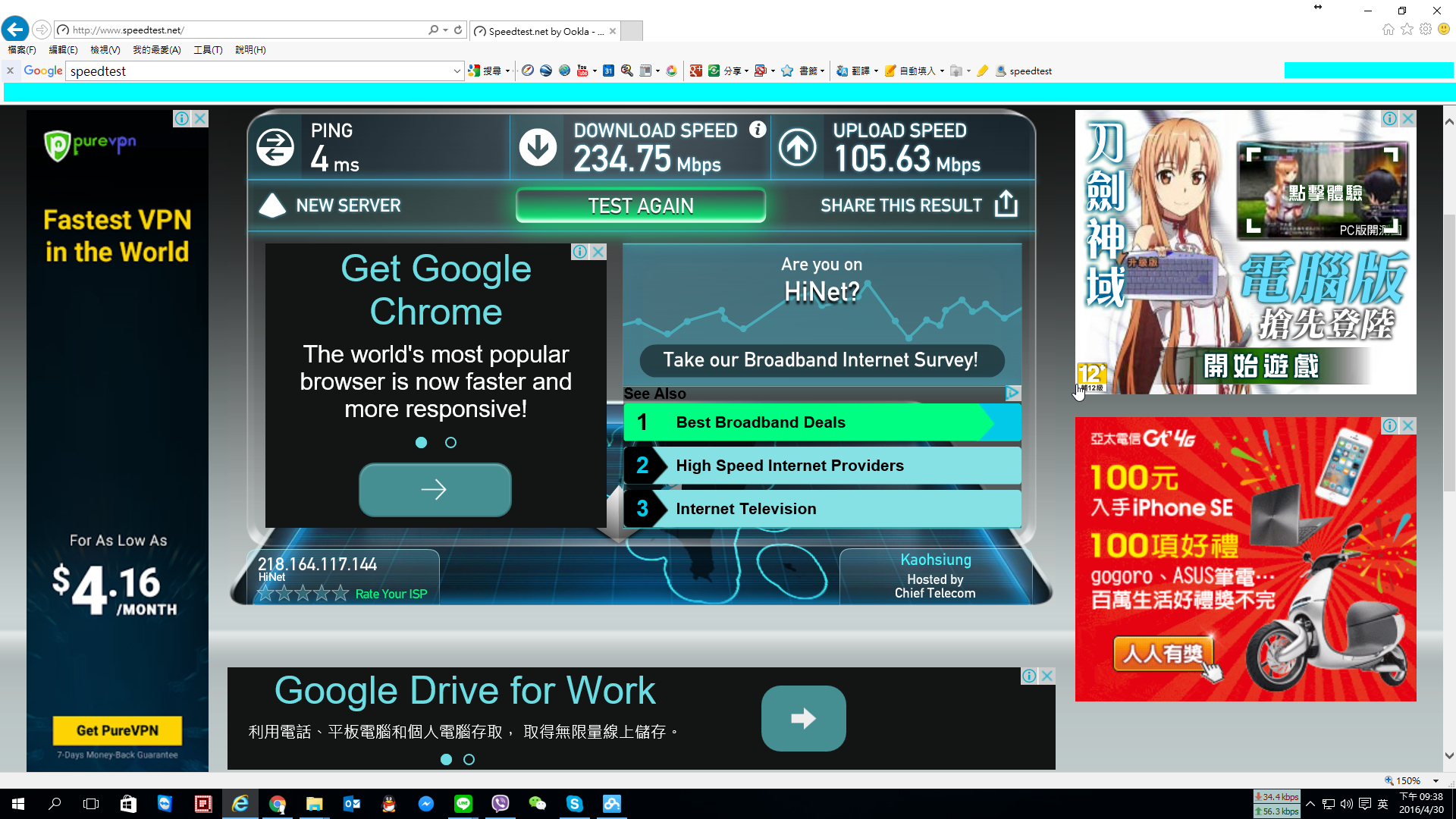

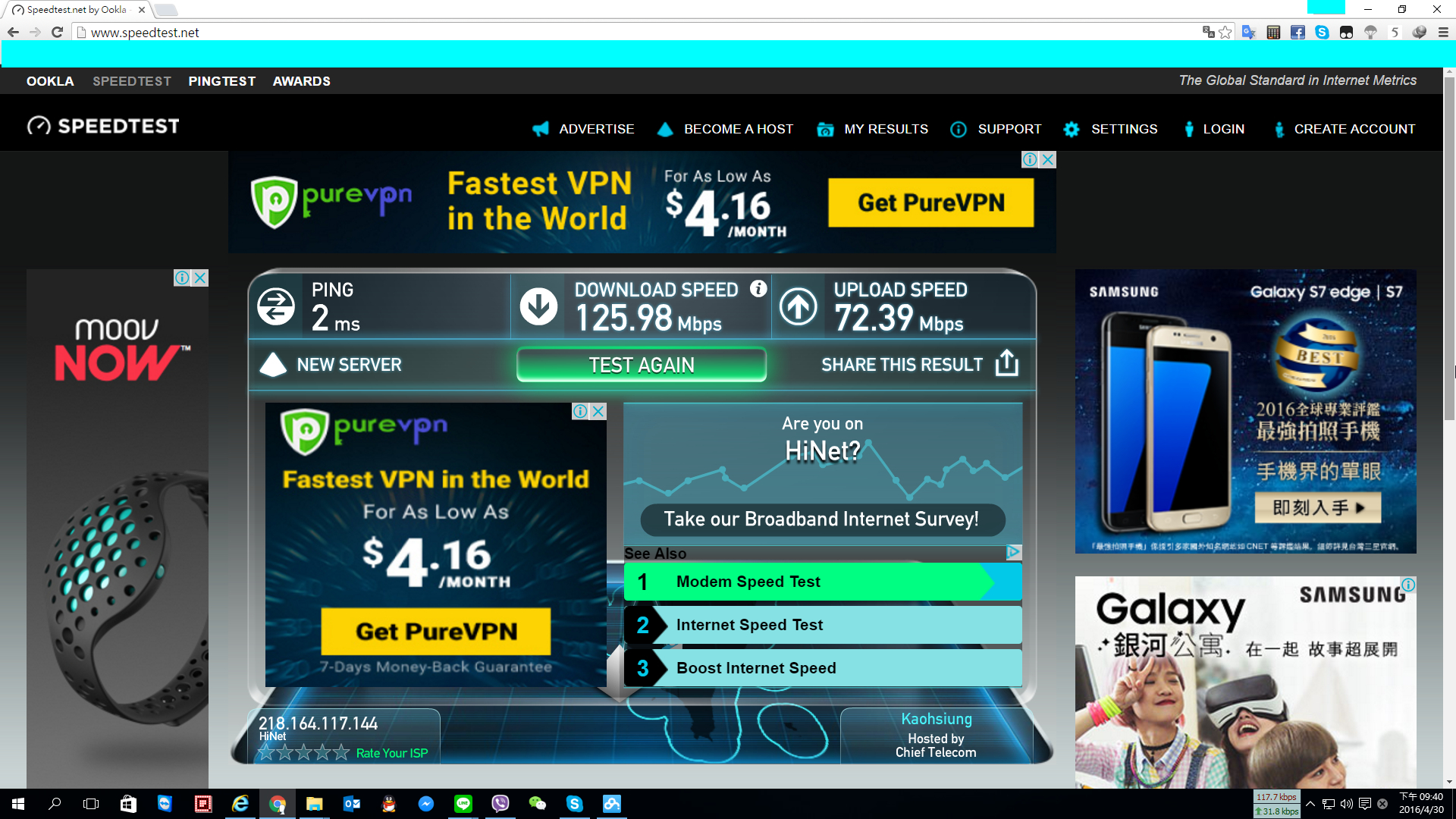

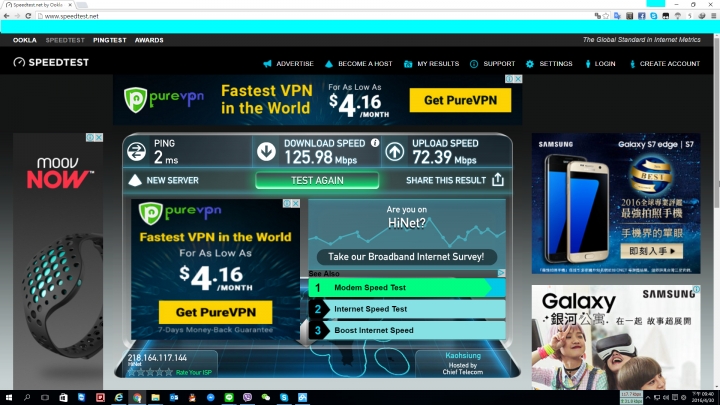

我的桌電: 把防毒軟體都關掉, 用微軟IE瀏覽器到Speedtest測試: 160-180M/95-100M, 用Google Chrome瀏覽器到Speedtest測試: 220-250M/100-105M
我的筆電: 把防毒軟體都關掉, 用微軟IE瀏覽器到Speedtest測試: 200-220M/95-100M, 用Google Chrome瀏覽器到Speedtest測試: 250-270M/100-105M
後來我和這一位紀輕的師傅試著去調整網卡設定值(全雙工半雙工)通通沒有進步, 重新開機也是一樣
後來我們去看電腦(桌電和筆電)的CPU負載率, 不論桌電或筆電,
用微軟IE瀏覽器到Speedtest測試, IE瀏覽器占CPU負載的60-70%, 總CPU負載已經超過100%
用Google Chrome瀏覽器到Speedtest測試, Google Chrome瀏覽器占CPU負載的50-60%, 總CPU負載已經超過100%

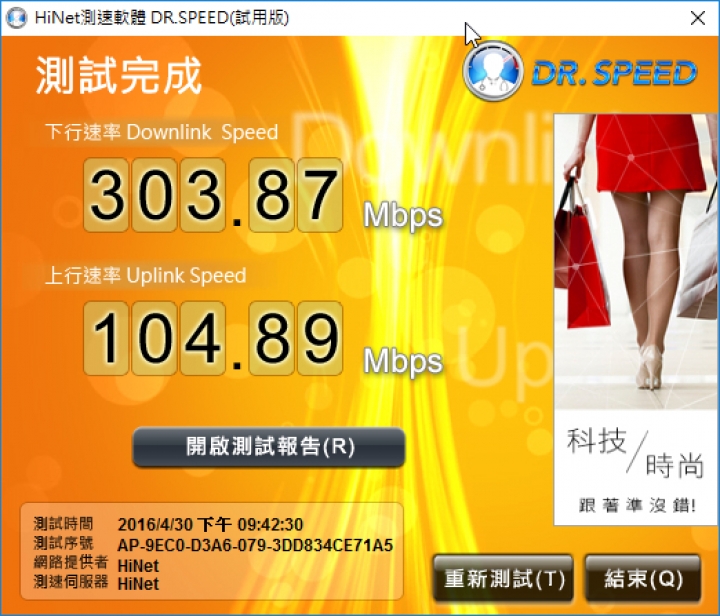

難怪測速跑那麼慢, 後來我們直接下載Hinet測速軟體(Dr.Speed)使用它來測速, 測速結果變成310M/105M, 很正常啊,原來Speedtest網站太多廣告拖垮我電腦(桌電或筆電)CPU負載

這時年紀輕的師傅提醒我, 我原本自己有向Hinet申請的1組固定IP將會被收回, 此時我不禁向這位年紀輕的師傅發發Hinet牢騷,
說Hinet為了不讓他們可以獲利賺錢的固定制2xIP或固定制6xIP業績受到影響,300M/100M(含)以上速度方案就沒有提供固定IP
年紀輕的師傅說: 沒錯, 的確是這樣

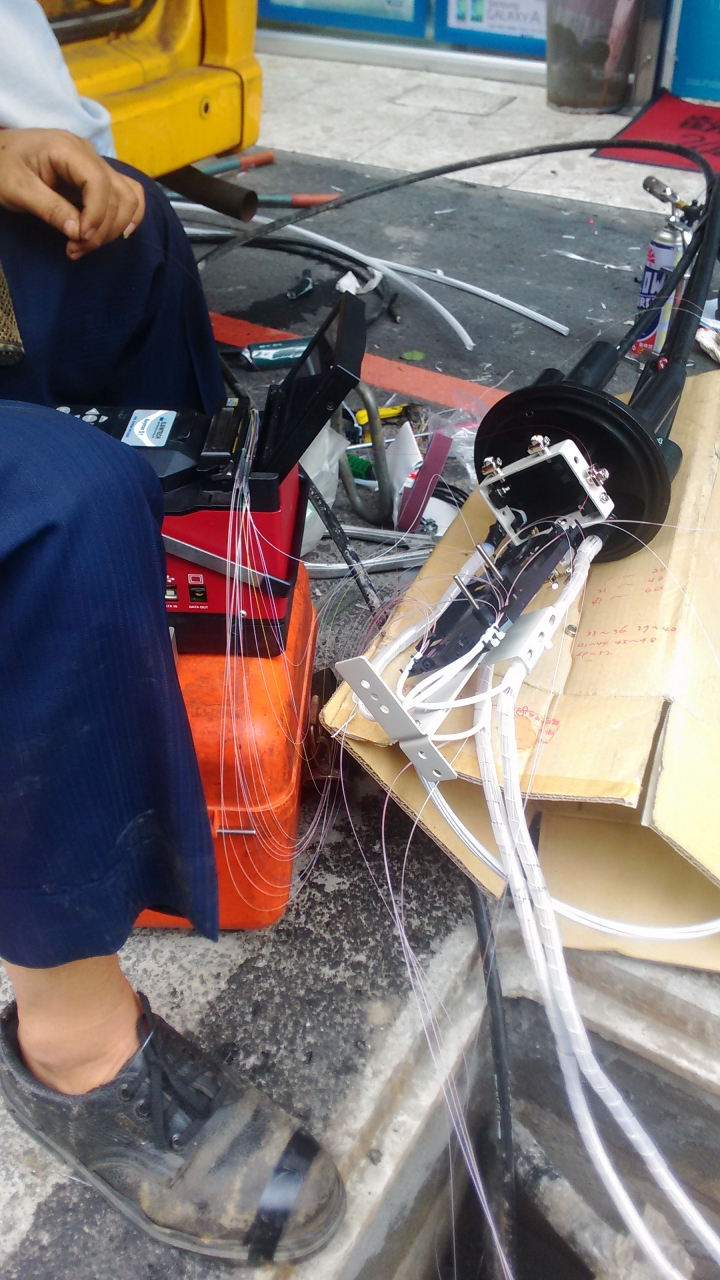

我: 前幾天我家光纖所屬的路邊光化箱的光纖熔接也是你們公司的人嗎?
年紀輕的師傅說: 就是我本人啊!
我: 你也太強了吧, 目前光纖的接頭怎麼都是藍色的SC接頭(正式名稱SC/PC)而不是綠色的SC接頭(正式名稱SC/APC), 後者比較好因為光纖橫切面有故意做8度角,會讓光纖對接時的loss較小, 當然這種綠色的SC接頭會比較貴, 而且都是工廠做的,你們光纖快速接頭沒辦法做出8度角,

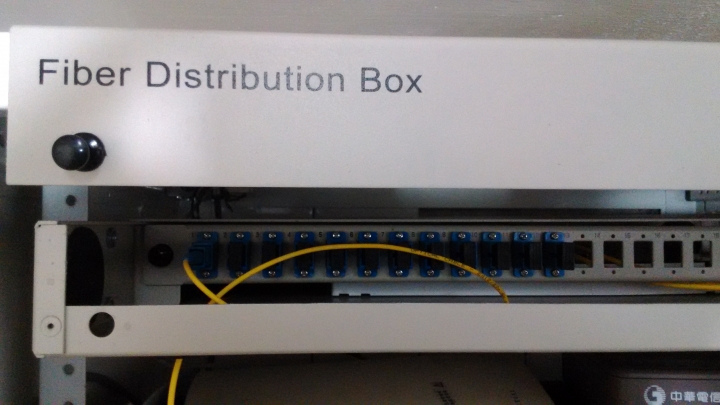

年紀輕的師傅說: 大哥, 你真的是行家耶, 以透天厝FTTH供裝, 8-port光纖分配盒~光纖數據機這一段光纖的兩端我們的確是做光纖快速接頭, 但像路邊光化箱, 我們都是用光纖豬尾巴跳接線[工廠製作的]一芯一芯熔接的, 這種光纖豬尾巴跳接線就是用綠色的SC接頭(正式名稱SC/APC), 另外以社區大樓FTTH供裝, 就是放在社區大樓內機房或電信櫃的32-port全光纖分歧盒, 我們也都是用光纖豬尾巴跳接線[工廠製作的]一芯一芯熔接的, 這種光纖豬尾巴跳接線就是用綠色的SC接頭(正式名稱SC/APC),也就像大哥說的把光纖豬尾巴跳接線[工廠製作的]用熔接的, 用綠色的SC接頭(正式名稱SC/APC)才有意義, 而用現場做光纖快速接頭, 用綠色的SC接頭(正式名稱SC/APC)就沒有意義了

最後我在工單上簽名讓他們可以報完工, 然後我送這一位年紀輕的師傅一杯飲料(我在中午外出用餐時候順便買的, 不過只買一杯, 我不知道會來兩位師傅)

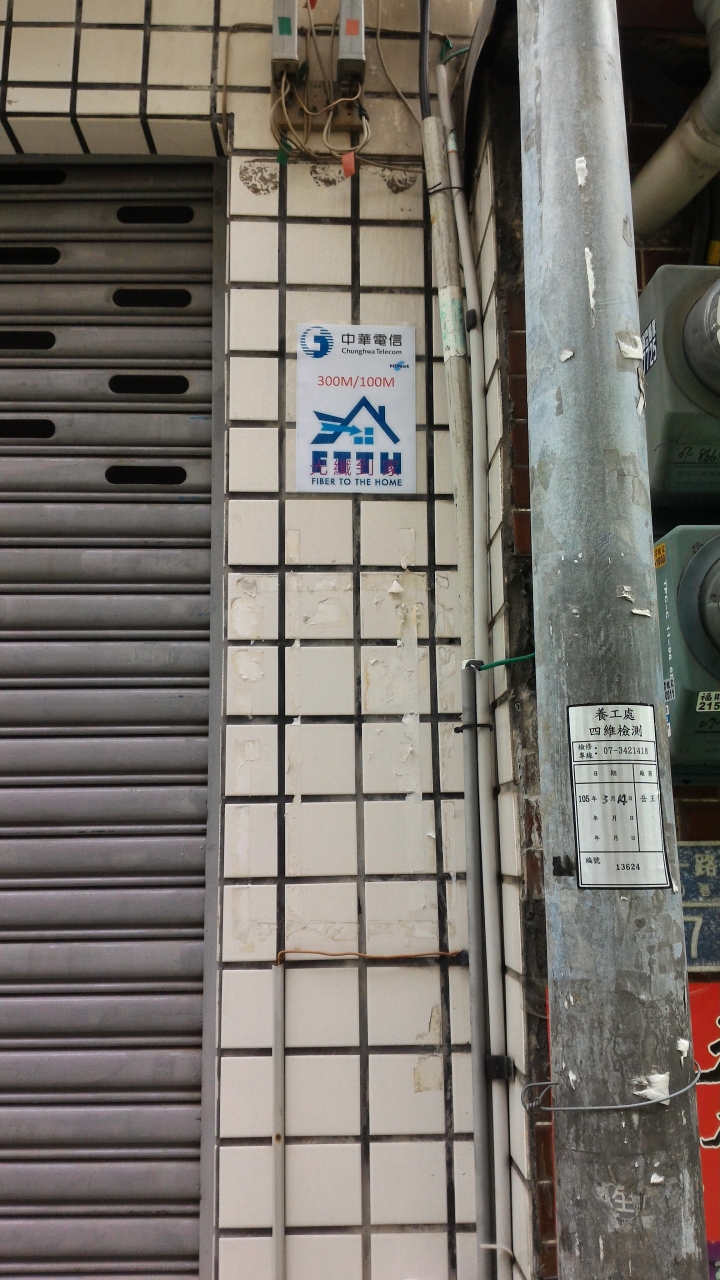

隨後在我家牆壁柱子上貼上我自製的卡版

晚上尖峰時段先做基本測速(今天比較累也比較忙沒時間做完整的基本測速+壓力測速),未來幾天有時間再慢慢補齊壓力測速

上面可以看出在我的桌電不管用微軟IE瀏覽器或是Google Chrome瀏覽器直接到Speedtest網站測速起來所得到數值都是慘不忍睹,但使用Hinet專用測速軟體(Dr.Speed)測試出來的數值就是很正常

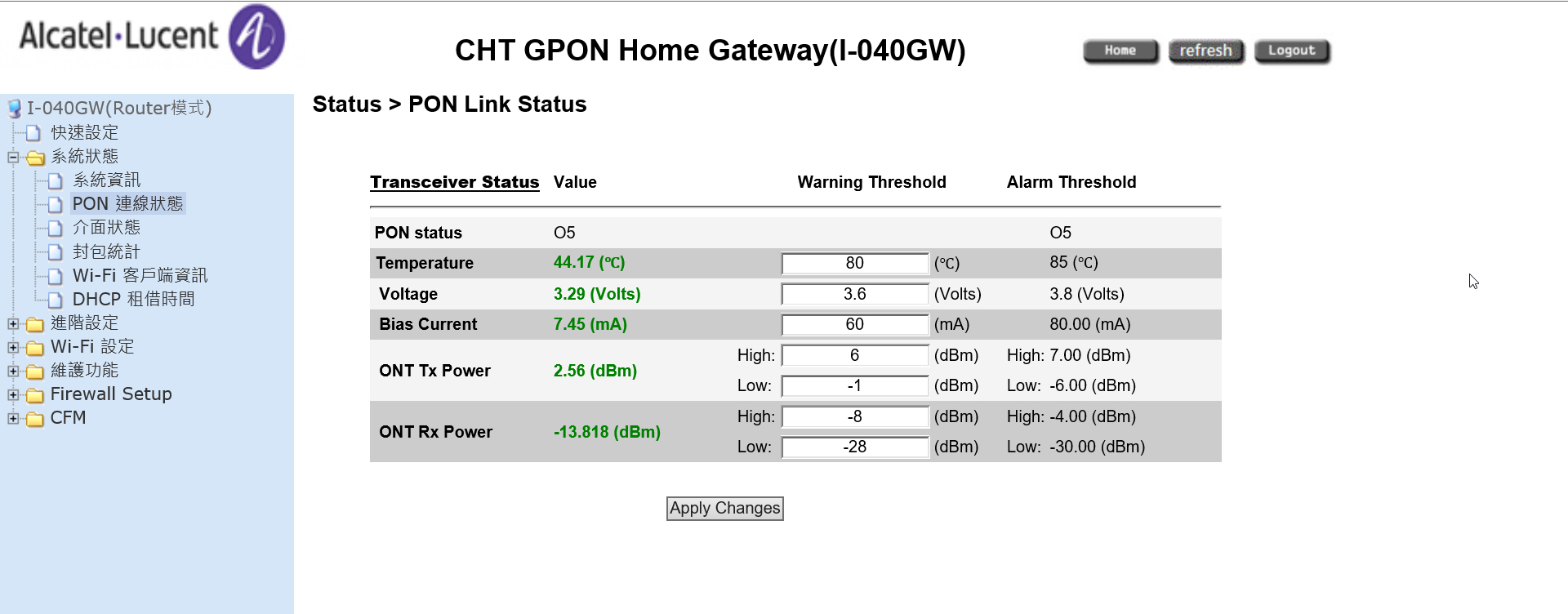

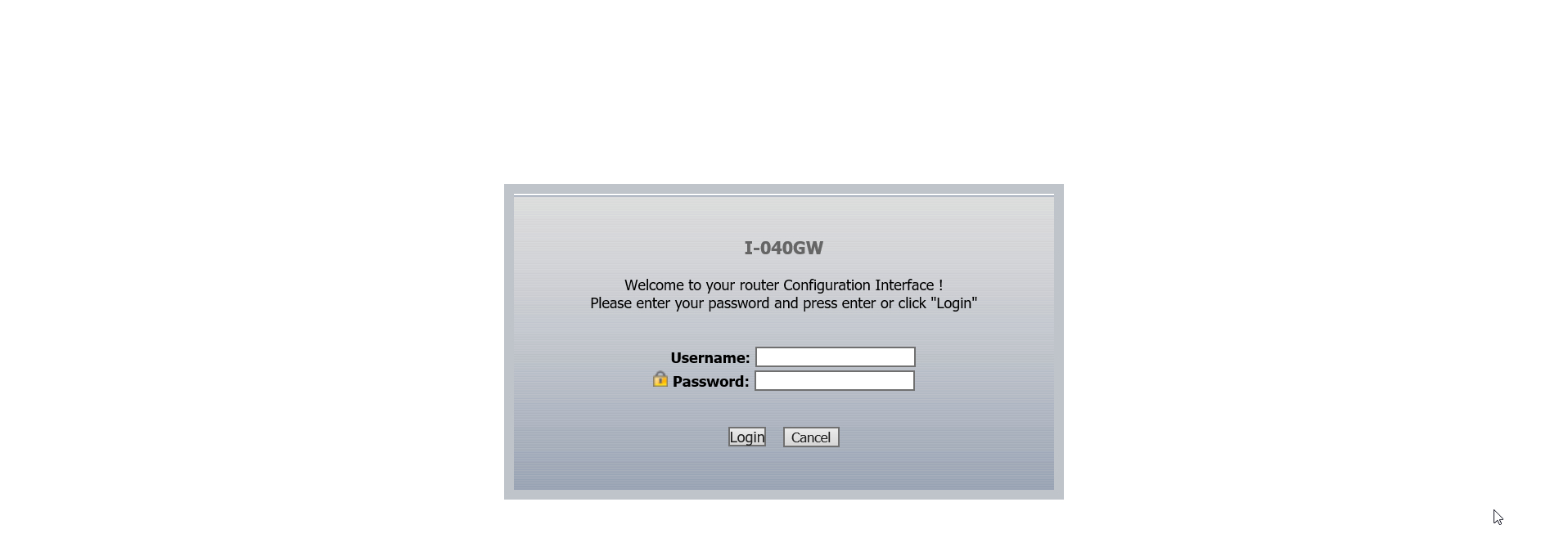

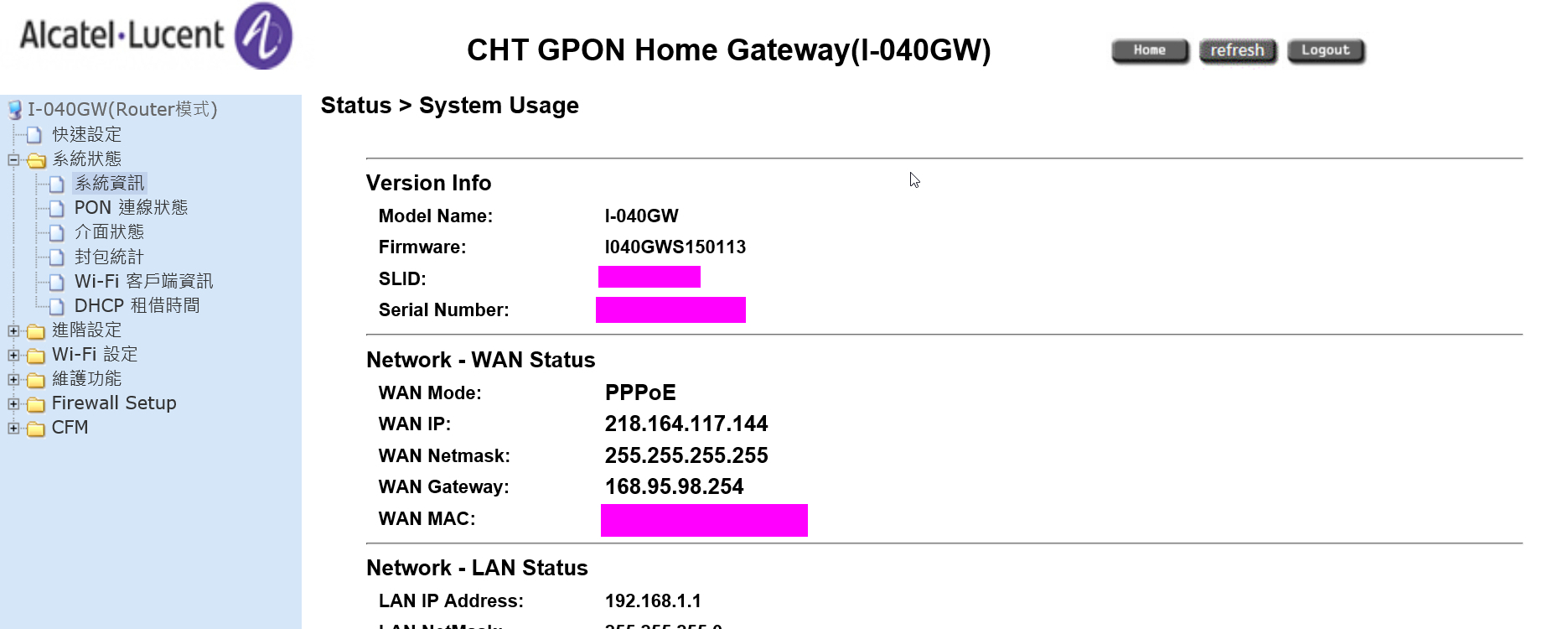

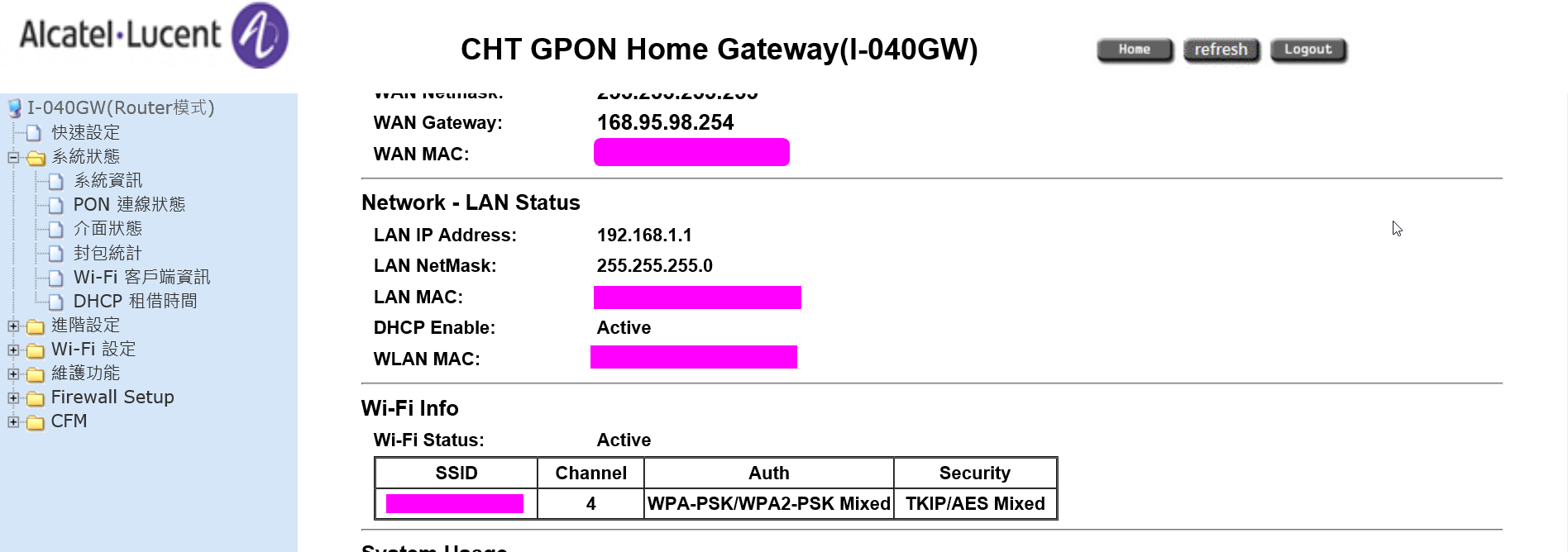

來看這一台GPON光纖數據機的內容參數

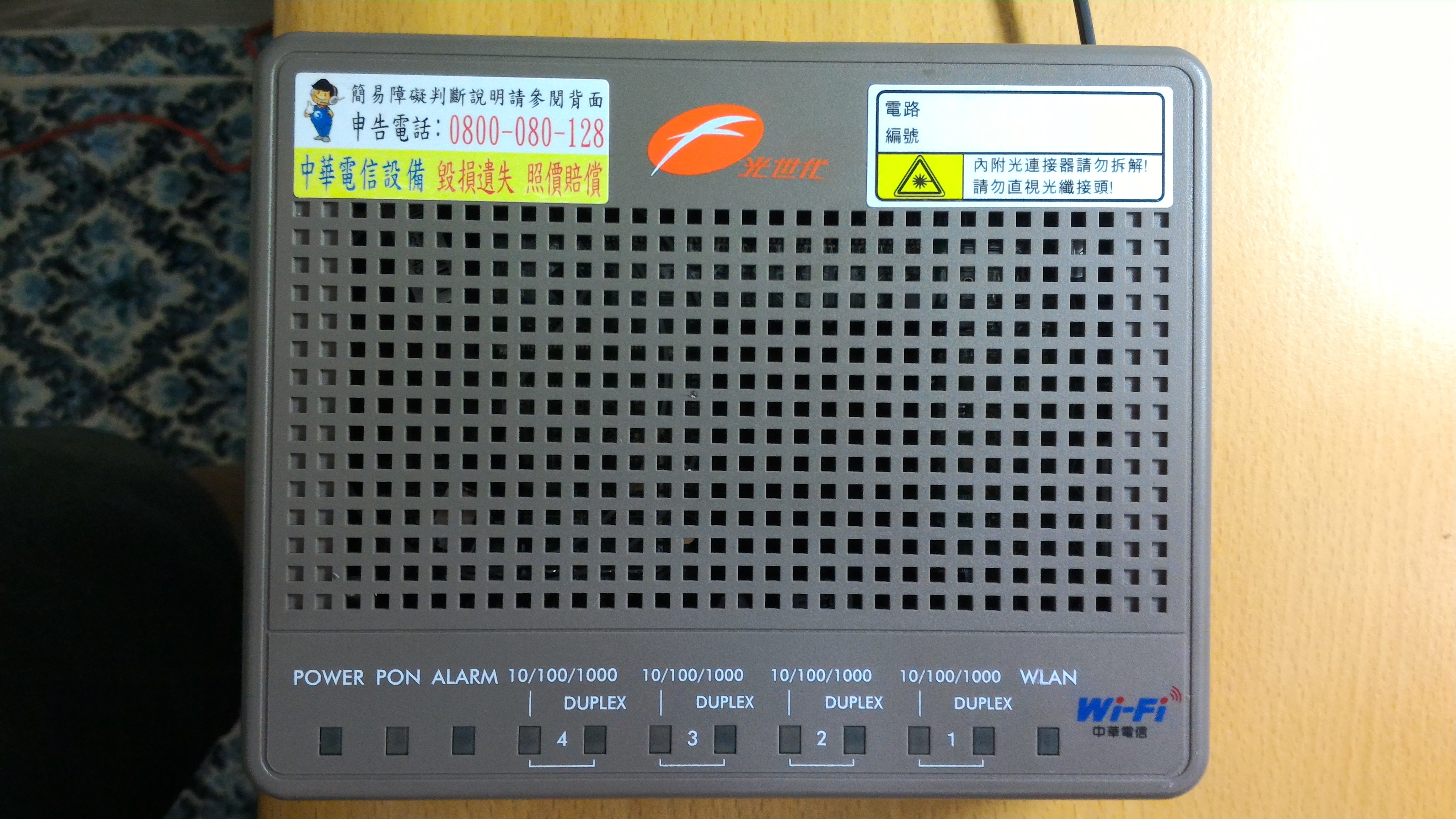

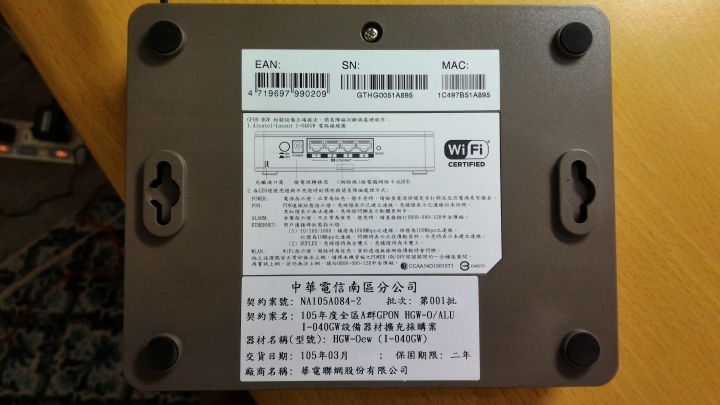

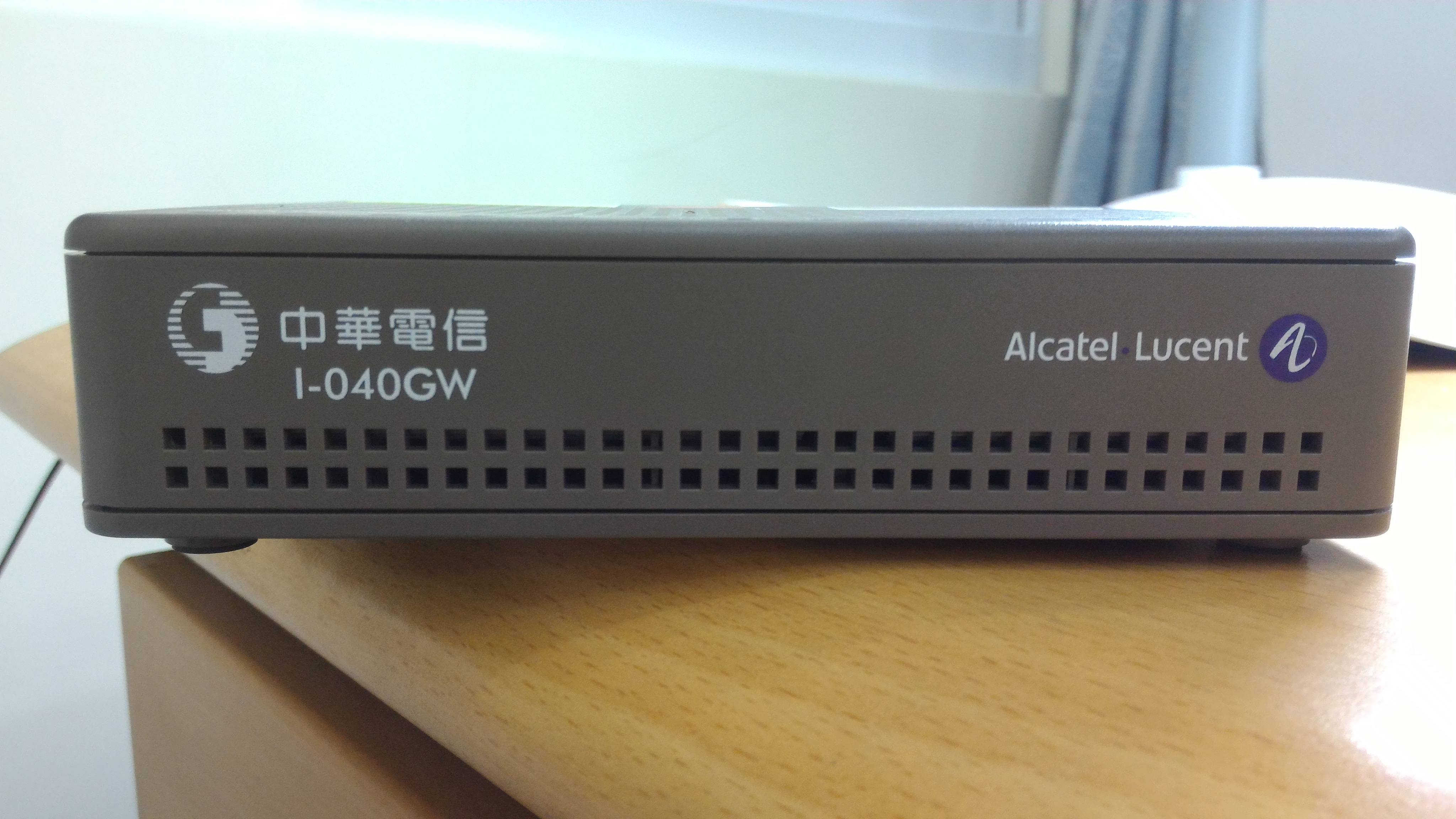

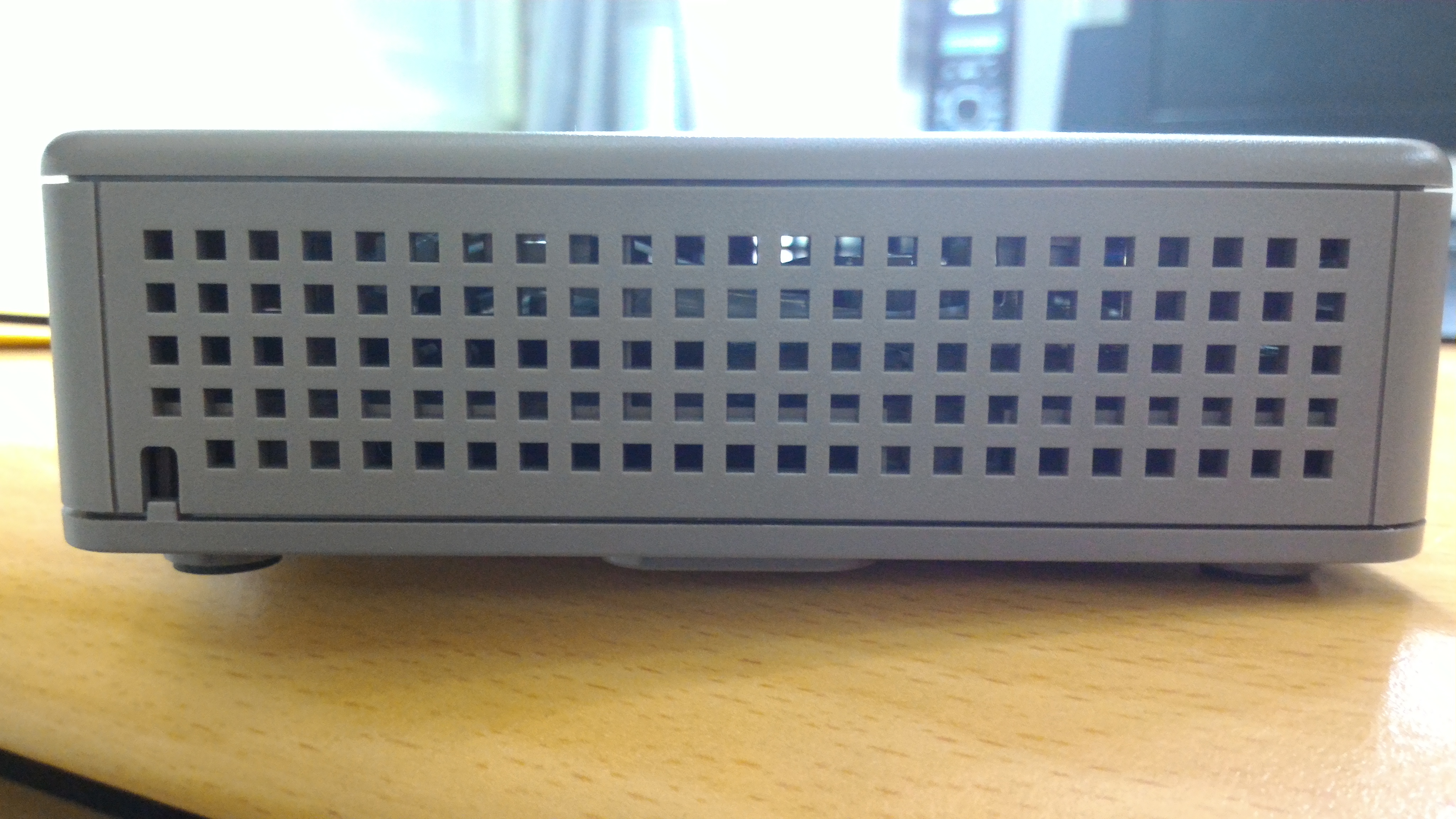

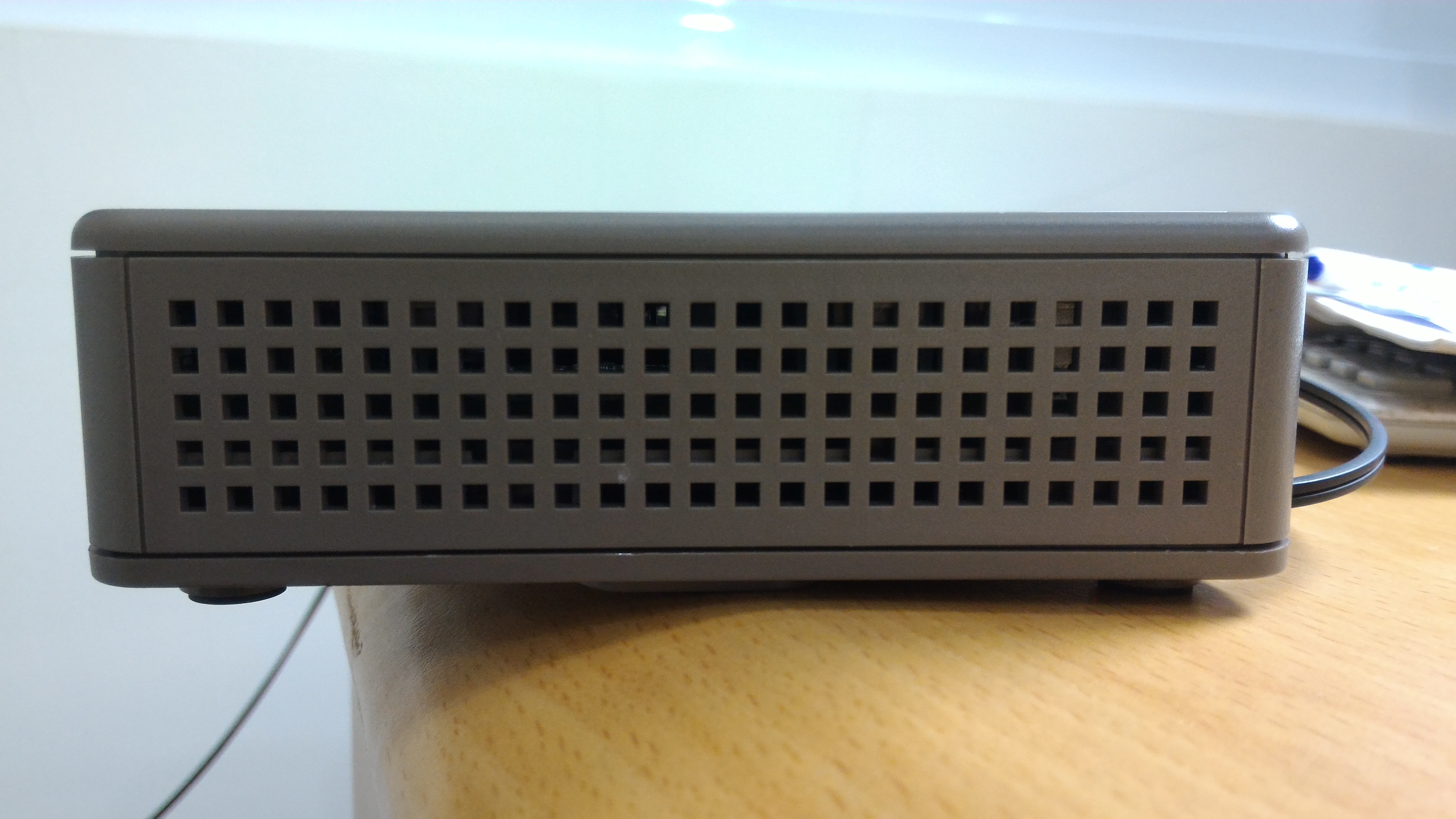

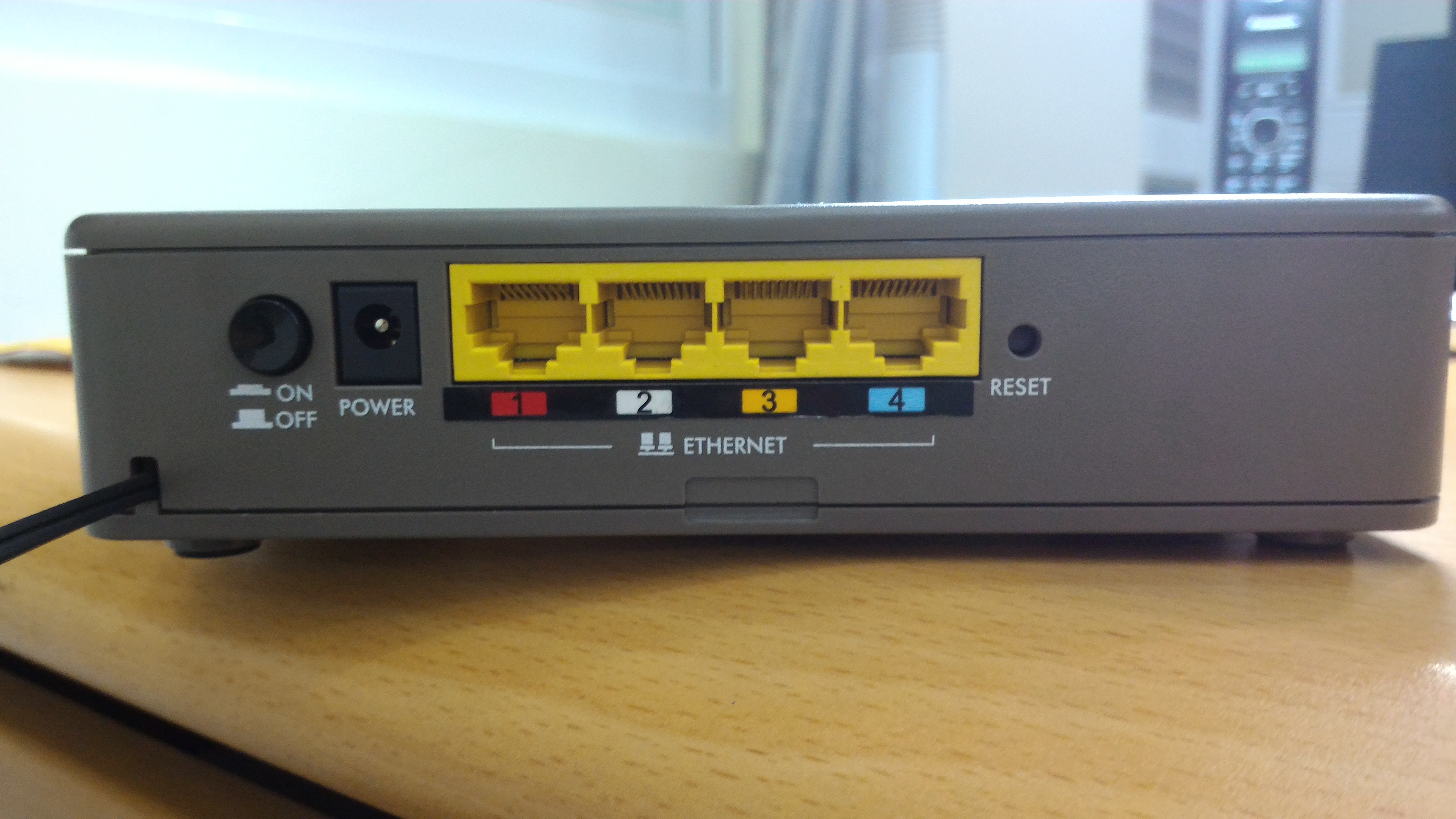

來看這一台GPON光纖數據機的外觀

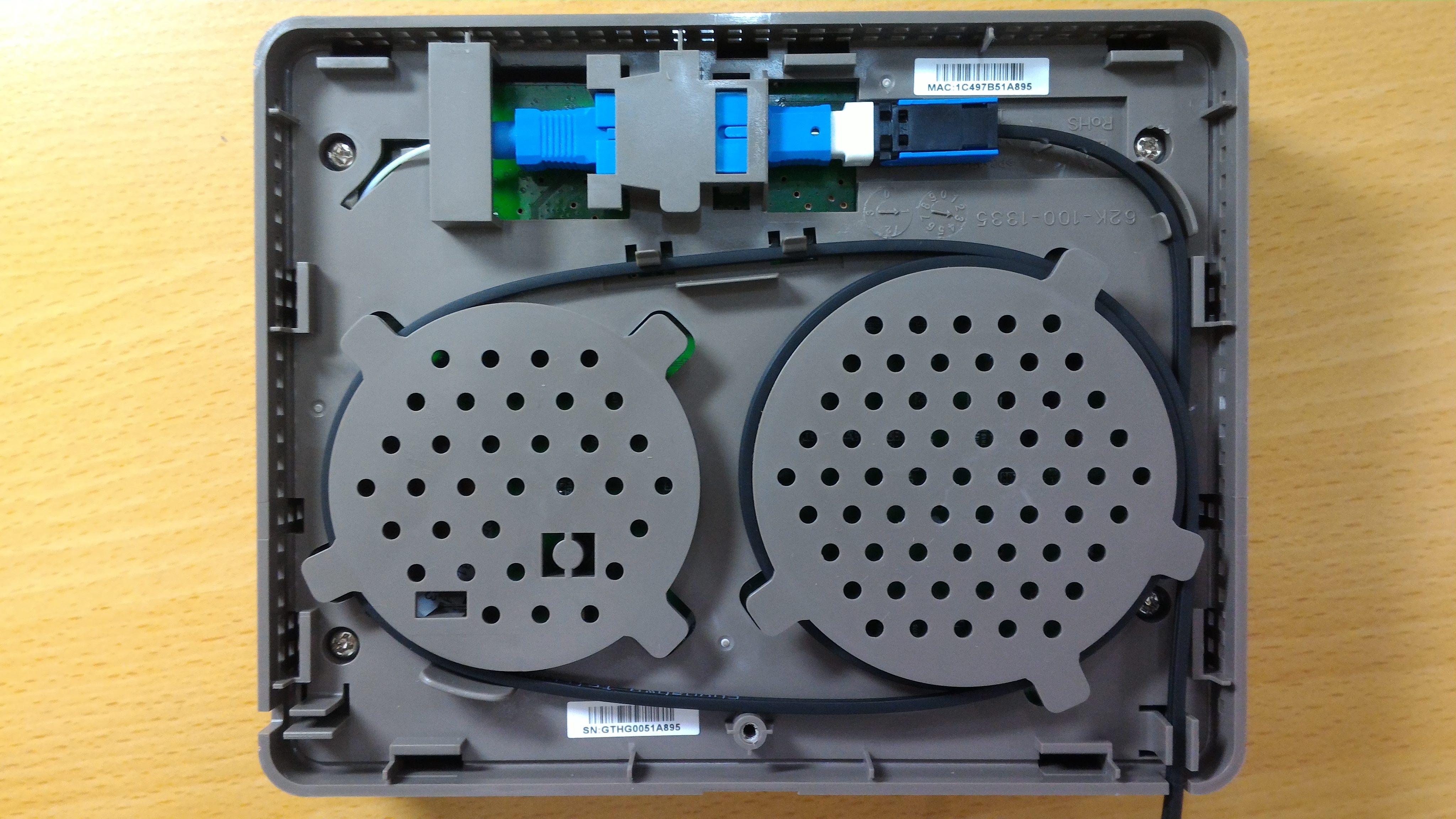

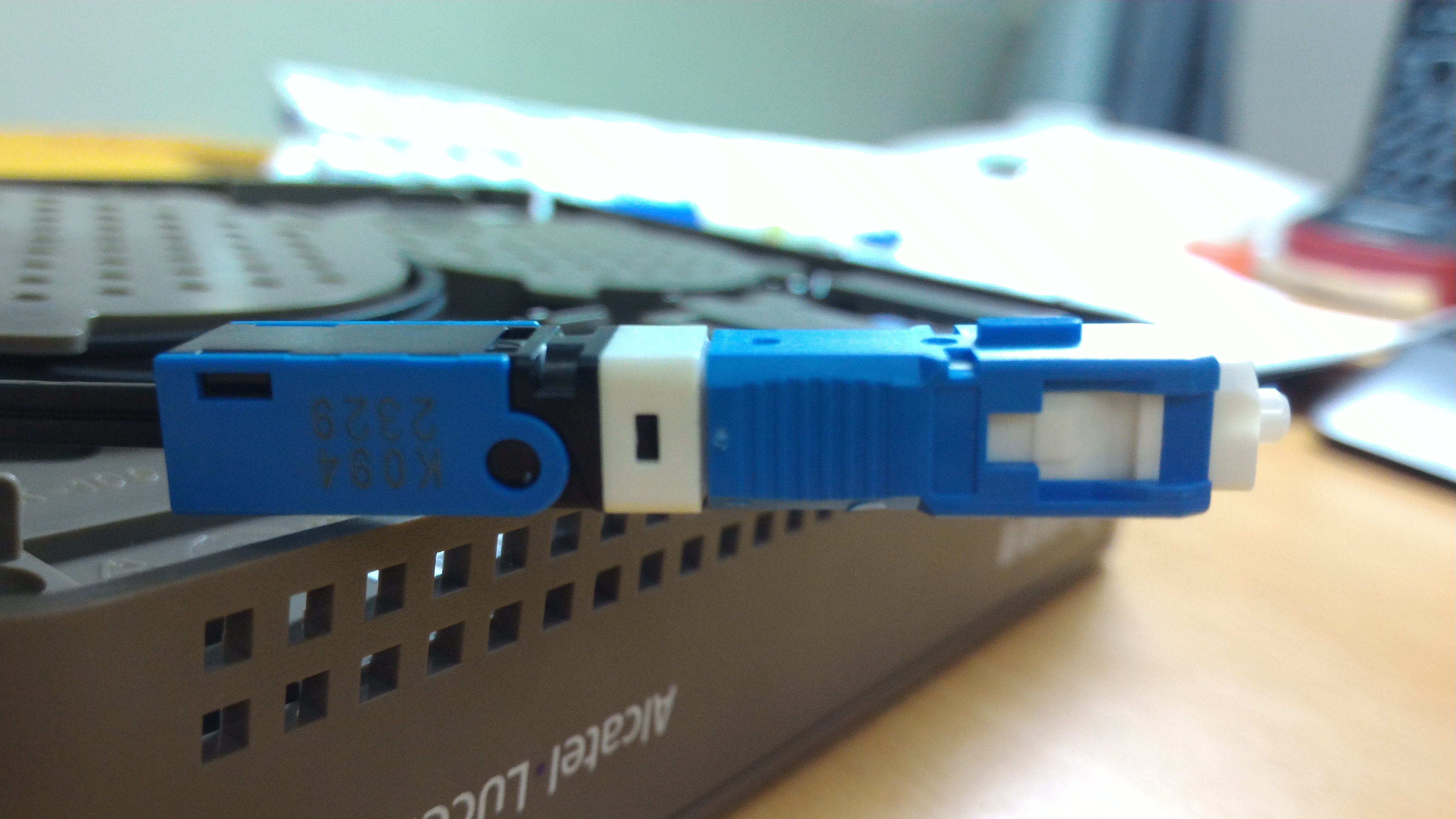

發揮追根究柢的精神,到底光纖快速接頭是什麼品牌的呢? 於是我打開這一台GPON光纖數據機的底蓋(我之前有從事過相關光通訊產業,所以本人有練過, 沒有相關專業背景的人請勿模仿)

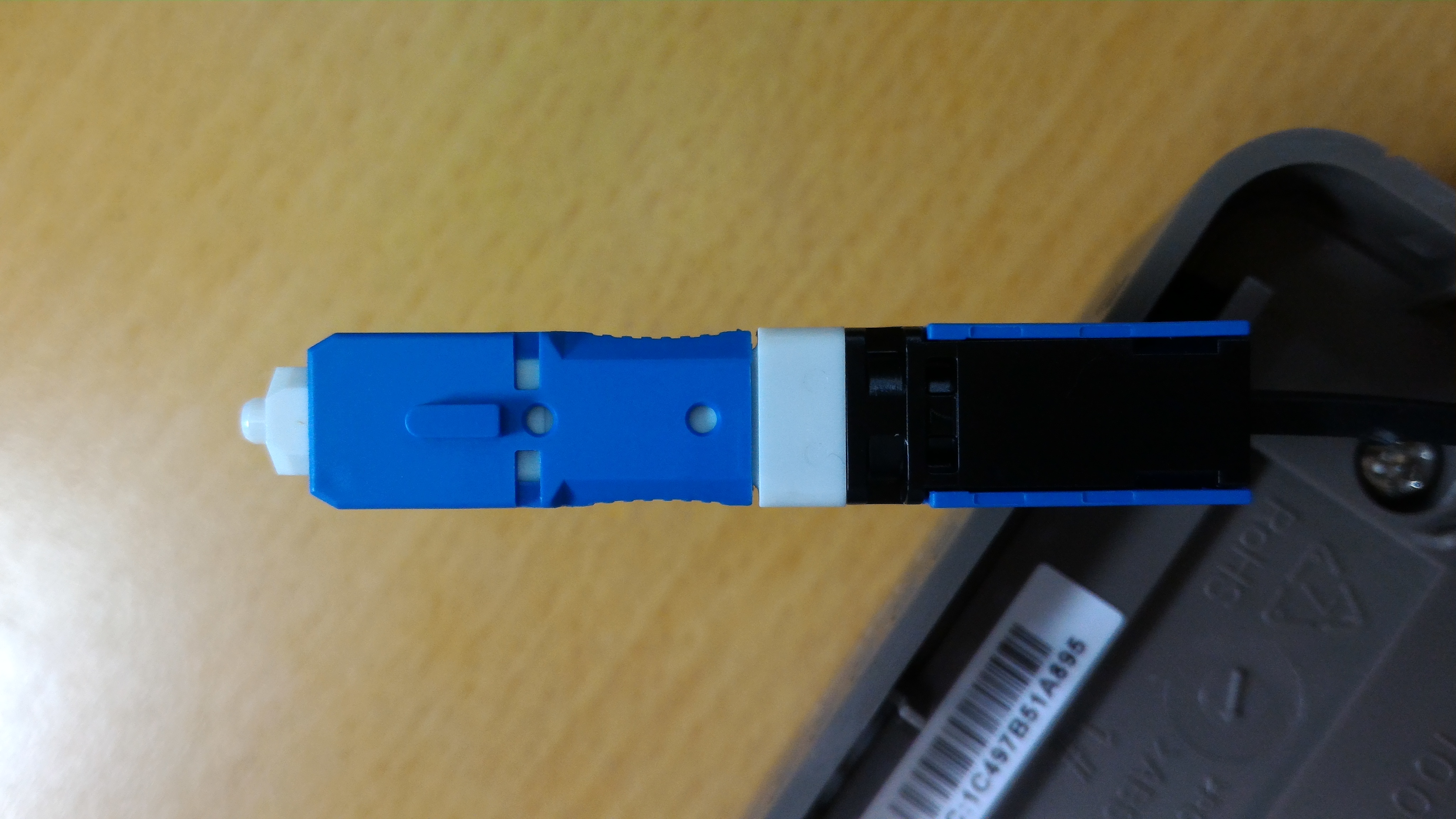

由上面照片可以得知, 光纖快速接頭跟我想的一樣是日本牌而且是大名鼎鼎的日本住友光電(Sumitomo Electric), 順便幫這一位年紀輕的師傅做解答了

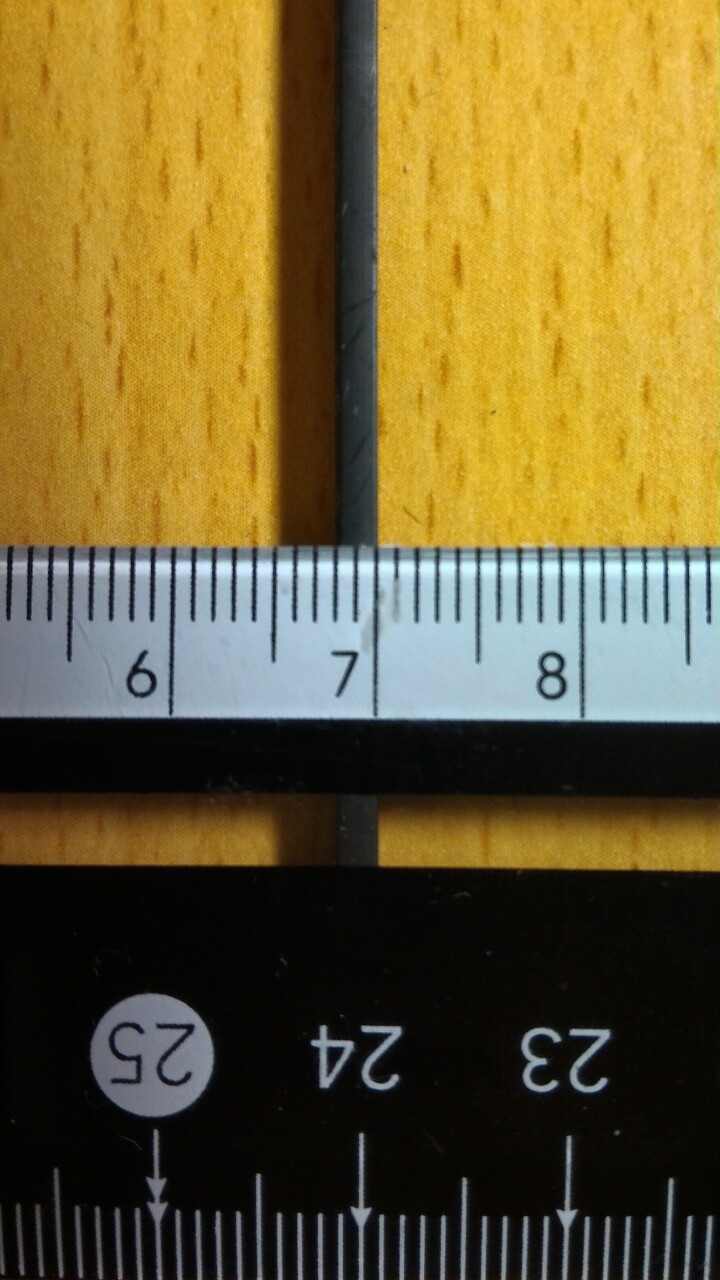

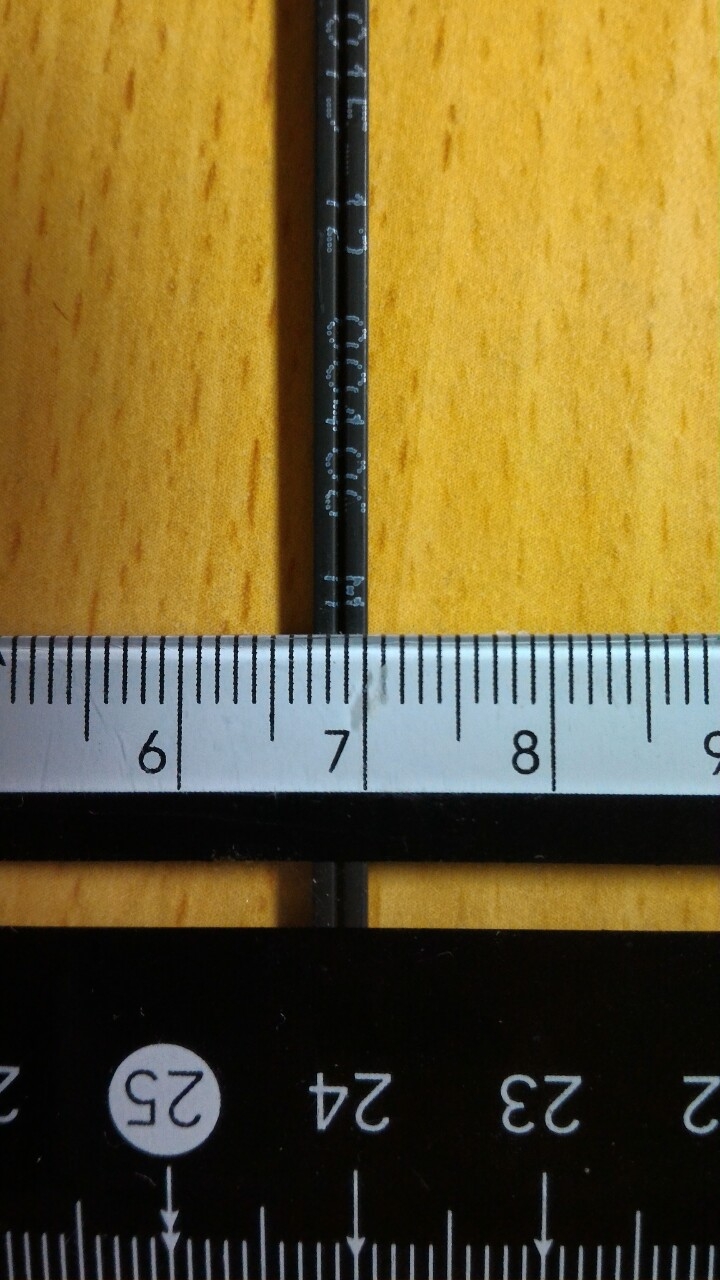

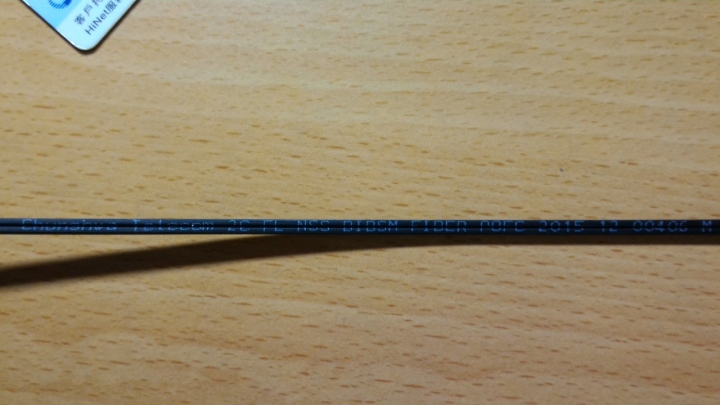

當初年紀輕的師傅在我二樓書房做光纖快速接頭留下一截多的廢線(2芯扁平光纜, 可以看出是中華電信委託卓越成功股份有限公司[POFC]代工這一條光纜的),我請這一位年紀輕的師傅留下來給我當紀念
