Android 金卡(GoldCard )製作圖文教學

先聊聊 Goldcard「金卡」是什麼;HTC 的韌體更新程式 RUU(ROM Update Utility)有一種確認 CID(Customer Identification)的檢查機制,阻擋了跨區域或跨版本的韌體升級。舉例來說檢查機制如果檢查到的是台灣販售的手機那麼香港版本的韌體就會出現無法使用的訊息。金卡的功能就是在手機使用的記憶卡裡寫入“引導資料”誤導更新程式 RUU 或手機 SPL 的 CID 檢查機制。

(實測筆者已 OTA 2.2 的手機完成金卡後直接使用 Asia、HK 的 2.2 Froyo ROM RUU 是沒問題的)
(直接 RUU 降版本可能要 S-OFF 的手機,我的 S-ON 測試結果是出現“BOOTLOADER 版本錯誤")
按這裡檢視圖片按這裡檢視圖片
(Asia 版只有簡體中文..,HK 沒有台哥大的軟體

注意事項:
將 SD 卡寫入金卡資料雖然不會讓 SD 內的資料損毀,但建議還是做好SD卡的備份。下載來的 goldcard.img 只能給同一張卡使用(理論上不同手機可以用同一張卡),要是重新格式化為別種格式就要重複 HxD 的動作重新寫入 goldcard.img 中的引導資料。所以建議大家最好是單獨準備一張用不著的而且有牌子的 SD 卡(我是拿 HTC 附贈很囧的 2G 卡),免得玩得太 high 玩到手機變磚時還得急著重作。另外若 SD 卡出了什麼例如讀不到卡之類的意外,可以到 SD Association 下載 SD Formatter 重新格式化你的 SD 卡。

工具需求:
MicroSD 轉接卡: 將 MicroSD 小卡轉大卡或是直接使用 USB 讀取的轉接卡。
讀卡機:轉接卡當然也要有讀卡機讀取了,當然轉 USB 的就不需要了。
HTC Sync:買手機都有附,要不然到 HTC 官網下載也行。
adb(Android Debug Bridge):下載 adb.zip 並解壓縮到 C:\ 底下。(檔案是從 Android SDK r12中取出,請安心服用)當然最好是直接安裝 Android SDKSDK安裝教學)。
HxD - Freeware Hex Editor and Disk Editor:HxD 官方下載

環境需求:
SD卡的格式必須是FAT32。
電腦已安裝HTC Sync。
手機用原廠 USB 線連接電腦,選擇“僅充電”即可。
手機必須開啟「USB除錯中」。(設定→應用程式→開發→選取USB除錯)
安裝 Android SDK 或下載 adb.zip 並解壓縮到 C:\ 底下。
安裝 HxD Editor。

開始製作:

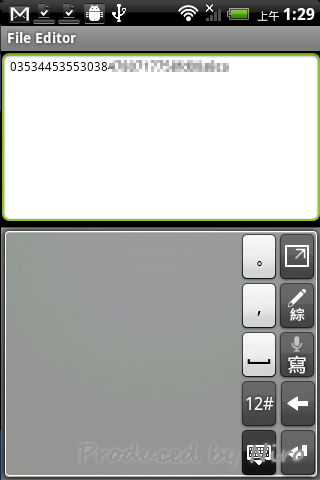

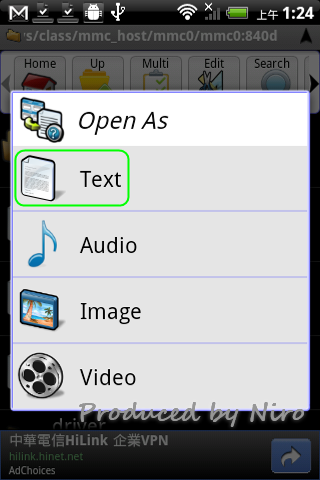

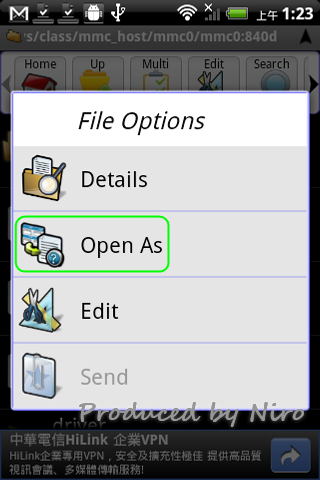

製作金卡第一個步驟取得CID有兩種,第一種的方式是從 Android Market 下載安裝檔案管理軟體,例如「ES 文件瀏覽器」或是「Astro File Manager」之類的文件管理器,安裝後點開 「/sys/class/mmc_host/mmc0/mmc0:*/cid」(“ * ”數值每個機器都不同,如下圖使用 Astro 示範的上面綠框顯示)
按這裡檢視圖片按這裡檢視圖片按這裡檢視圖片按這裡檢視圖片按這裡檢視圖片按這裡檢視圖片

第二種方式是使用 adb(Android Debug Bridge)工具。從開始功能表 → 所有程式 → 附屬應用程式 → 命令提示字元;或是按下鍵盤上的 WIN+R 開啟「執行」視窗並輸入「cmd」開啟 Windows 的「命令提示字元」。
按這裡檢視圖片

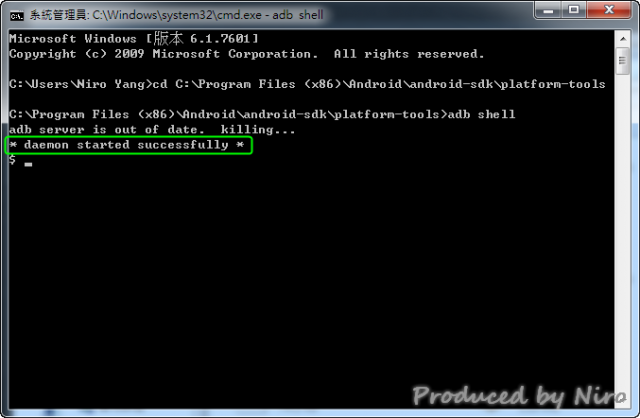

將目錄指向 adb 所在位置,下圖中是安裝 Android SDK 後的正常位置;如果是直接下載 adb 的話就是指向你放的位置,例如放在 C:\ 底下則輸入 cd c:\adb 。指向目錄後輸入下面的指令後看到圖中綠框那排字就表示手機連線正常。
adb shell
按這裡檢視圖片

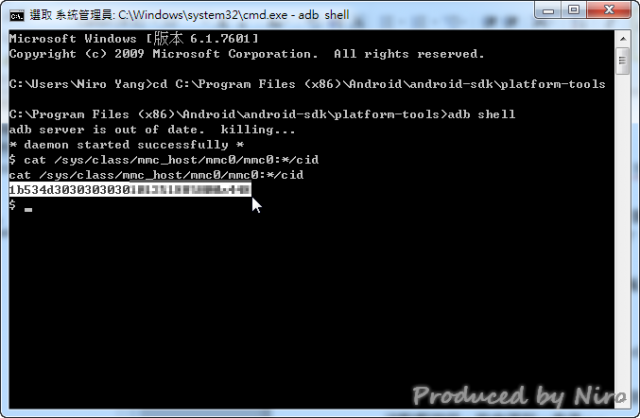

接著輸入下面指令後會出現一排數值,把 CID 數值標記複製到剪貼簿。
按這裡檢視圖片
按這裡檢視圖片

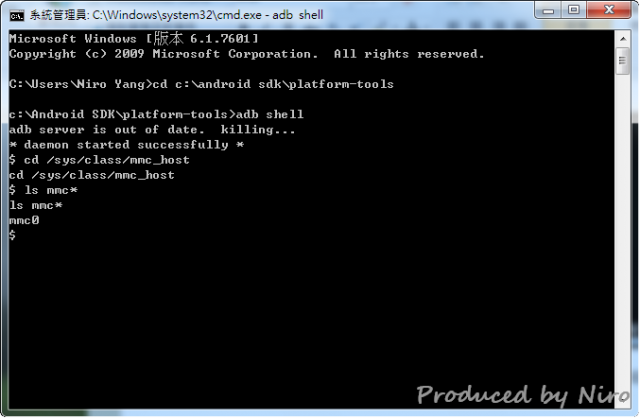

這裡注意,上面指令中的 mmc0 最後的 0 也可能是 1 或者其他數字或者字母。如果你的不是 0,可以執行以下指令看看到底是什麼數字或者字母。
adb shell
cd /sys/class/mmc_host
ls mmc*

按這裡檢視圖片

接下來打開瀏覽器到 http://hexrev.soaa.me/ 把你剛剛得到的 CID 輸入到對話框中。
按這裡檢視圖片
點擊 Submit 會得到另一個數值,請複製下來。
按這裡檢視圖片

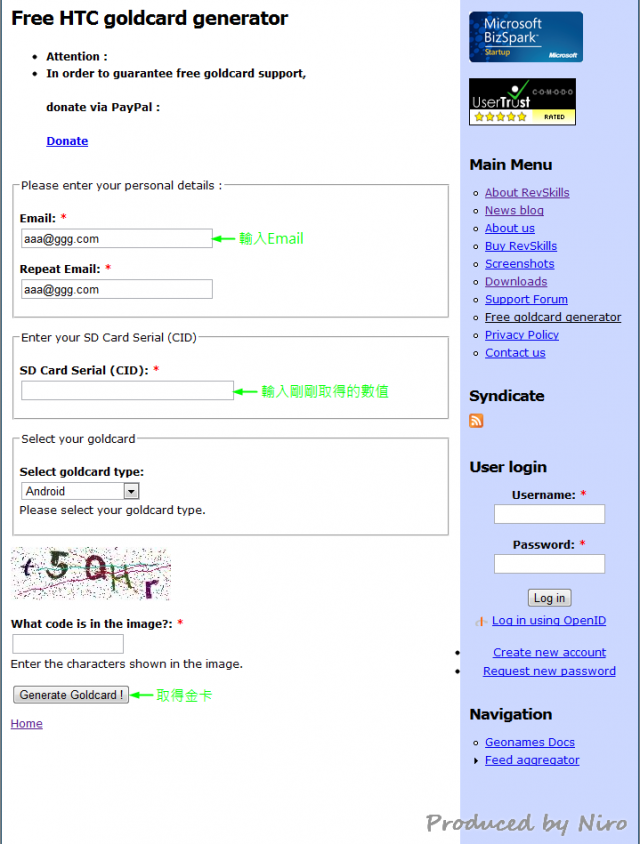

打開 http://psas.revskills.de/?q=goldcard 後把剛才得到的那個一串值輸入到對話框中,填寫你有在使用的 Email ,輸入驗證碼然後點擊按鈕就會把金卡寄到你的信箱。
按這裡檢視圖片
到你的信箱取得 goldcard.img 下載備用。
按這裡檢視圖片

打開剛安裝的HxD Editor 點選 Extras → Open disk 會出現對話框。
按這裡檢視圖片

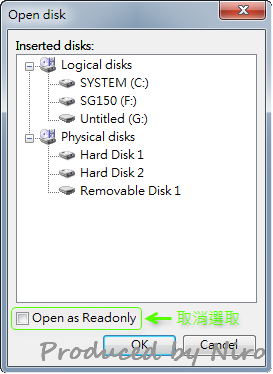

選擇 Removable Disk1(電腦上不要有其他的卡或隨身碟),取消唯讀狀態。
按這裡檢視圖片
接著再選取 Extras → Open disk image 打開對話框。
按這裡檢視圖片
選取剛剛下載的 goldcard.img 檔案。
按這裡檢視圖片
保留 512 (Hard disks/Flppy disks 選項不變,按下 OK 。
按這裡檢視圖片

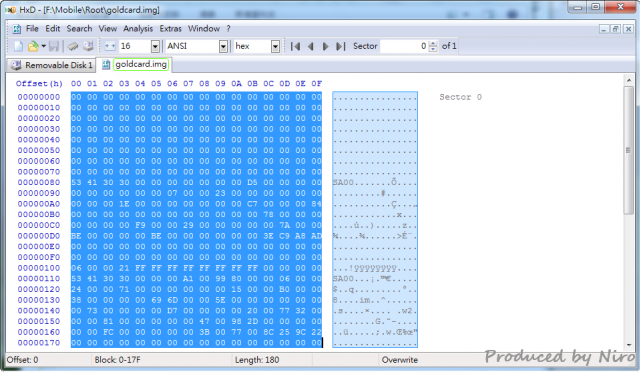

將 goldcard.img 視窗中的 00000000 到 00000170 全部選取複製到剪貼簿。
按這裡檢視圖片
將視窗切換到 Removable Disk 1 ,一樣將 00000000 到 00000170 全部選取後貼上剛剛複製的數值取代。
按這裡檢視圖片

最後記得存檔一切就都大功告成,可以準備大殺特殺... 喔不對... 應該是大刷特刷了。


參考資料來源:
Android SDK教學│孫傳雄談科技
http://blog.chinatimes.com/tomsun/
[HOWTO] Create a GoldCard - Bypassing the RUU/SPL CID check to Root/Downgrade
http://forum.xda-developers.com/showthread.php?t=572683
感謝您的分享,先備份,在找時間再看。
飛碟的生活攝記: http://www.wretch.cc/blog/AstonHsiao

NiroYang wrote:
手裡的 HTC Le...(恕刪)

請問任何HTC的Android機種都可以這樣做嗎?

S-ON可以變成S-OFF嗎?

NiroYang wrote:
手裡的 HTC Le...(恕刪)


趕快來做個記號!!
燦坤卡號歡迎借用!37242488士林區黃先生
很讚的文章!!

等有空再來試試看,謝謝
請問後面其中一個步驟"打開剛安裝的HxD Editor 點選 Extras → Open disk 會出現對話框。"這邊我點選OPEN DISK 時,它出現一個對話框(上面有打叉叉)不能開啟該怎麼辦?我剩這個步驟就完成了...請好心的大人幫忙解答,謝謝~!
按這裡檢視圖片
作業系統vista & win7 在執行 HxD 時.右鍵 --以系統管理員身份執行
樓上的大人~~謝謝~!!!我弄成功了^^!
抱歉大大

我金卡 製作 到

將 ! goldcard.img !

所有數字 複製過去 !

準備存檔時 出現 ! 資料錯誤(查詢多餘的循環)

請問這是什麼意思呢

麻煩您了 !!!




(((((((((((((抱歉大大問題解決 發現是轉接卡的問題 ^^ !)))))))))))))))


存檔後因該就沒問題了吧^^ 太棒了謝謝大大 !!
ya 大家好阿~~~
版大,我裝了ASTRO後,為什麼沒看到"/sys/class/mmc_host/mmc0/mmc0:*/cid"這個檔案!!??

是出了什麼問題嗎??為什麼大家都有這個檔案??
