目前市面上大部分的顯示卡對於溫度監控的部分大多只能夠查看GPU繪圖晶片的運作溫度,但顯示卡實際運作的時候,會發熱的元件不僅僅只有繪圖晶片,像是記憶體以及電路板上的各個供電元件也是顯示卡發熱來源,於是EVGA近來推出的一款全新iCX散熱技術便直接在顯示卡上搭載了9個溫度感測器,主要用途除了可以讓使用者透過EVGA提供的監控軟體來查看處理器、記憶體、供電元件等區域的溫度狀況之外,散熱器上搭配的兩個風扇還能夠依照不同區域的溫度狀況獨立調控運轉速度,以提供更有效率的散熱效果。



EVGA GTX1080 FTW2開箱與規格介紹

這次向EVGA借測的GTX1080 FTW2顯示卡是首款導入iCX散熱技術的顯示卡產品。

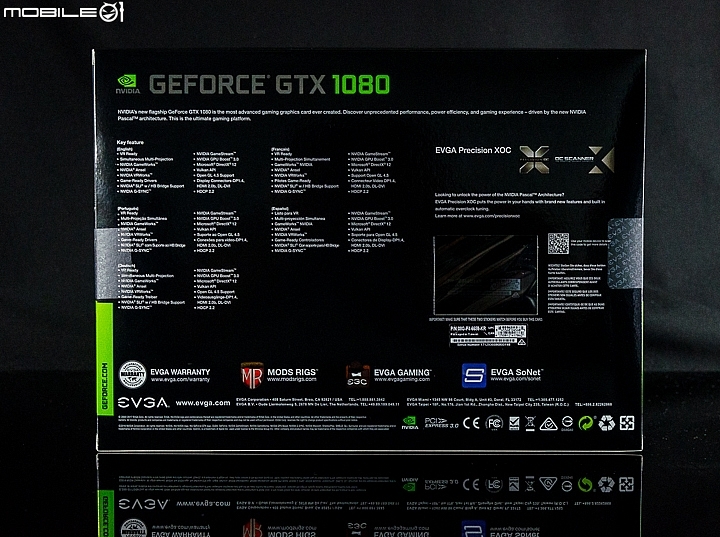

外盒背面有標示了一些顯示卡的重點規格資訊。


包裝內盒上還有印上銀色燙金的EVGA字樣。

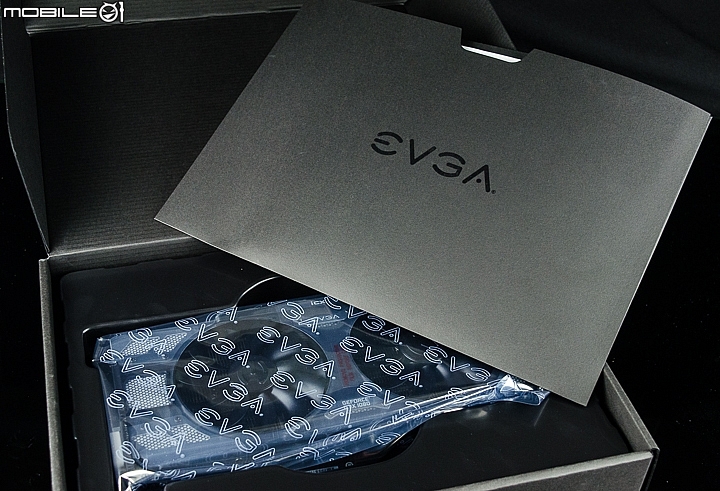

掀開內盒上蓋會看到一個裝著配件的紙袋,底下的空間便是裝著用靜電袋包起來的GTX1080 FTW2顯示卡。

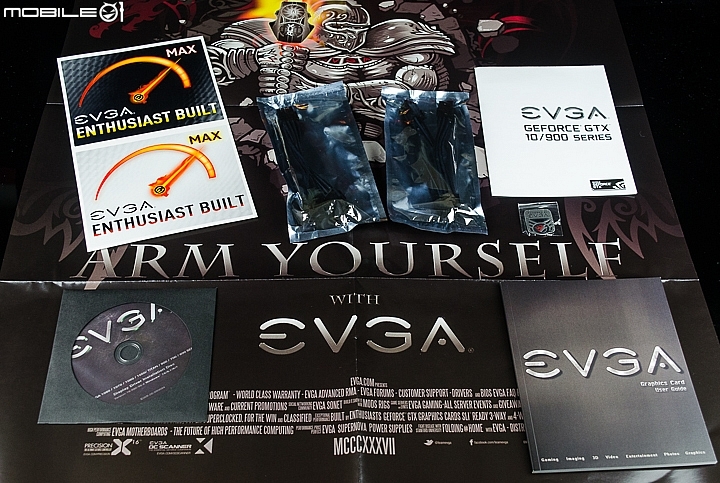

隨附的配件主要是提供紙本的使用說明書、驅動軟體光碟片、兩條雙6Pin轉8Pin的電源接頭轉接線、EVGA貼紙、EVGA LOGO銘牌貼紙以及一張大海報。

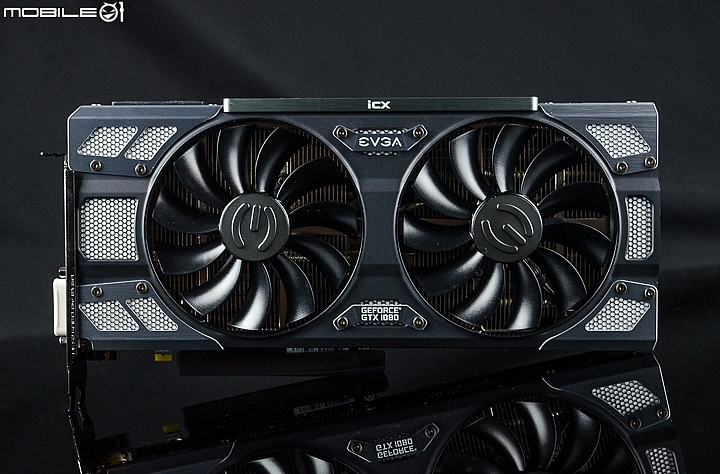

EVGA這次新推出的GTX1080 FTW2顯示卡最特別的地方就是導入了全新的iCX散熱技術,其中主要的特色除了在顯示卡電路板上直接搭載了九個溫度感測器,讓使用者透過軟體直接查看到繪圖晶片、顯示記憶體以及供電元件區域的溫度狀況之外,散熱器搭配的兩個10公分風扇還可以依照不同區域的溫度狀況獨立控制轉速。舉例來說,若是繪圖晶片運作溫度提昇時,左邊的風扇便可以單獨提高轉速來加強繪圖晶片散熱,而右邊的風扇則是會依照供電元件區域的溫度來調整轉速。透過這樣的設計,不僅可以增加顯示卡的散熱效率,兩個散熱風扇也不用一起維持高轉速運作,相對也就能夠增加風扇的使用壽命。


EVGA這款GTX1080 FTW2顯示卡的長度規格比NVIDIA創始者版的GTX1080稍微長一點,大約是27公分左右。

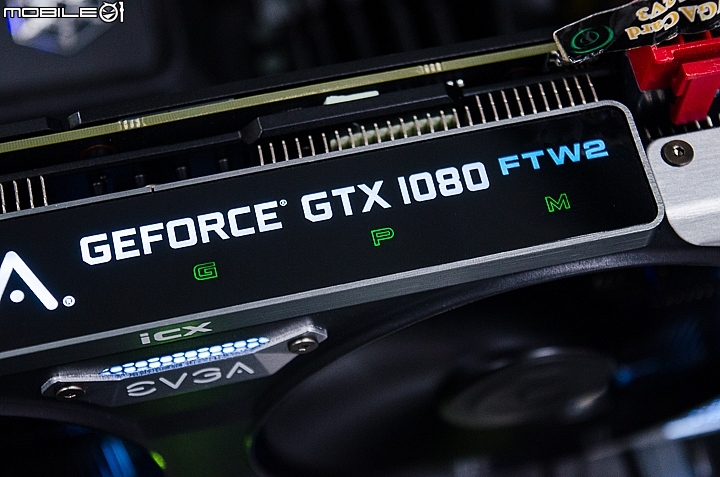

當顯示卡實際運作時,上方的背板除了品牌型號字樣可以透過軟體調整LED背光燈色或顯示模式之外,還有設置了繪圖晶片、電源以及記憶體三個區域的溫度指示燈,使用者可以透過上面設置的G(GPU)、P(Power)、M(Memory)三個指示燈色直接瞭解到顯示卡各區域的溫度狀況。

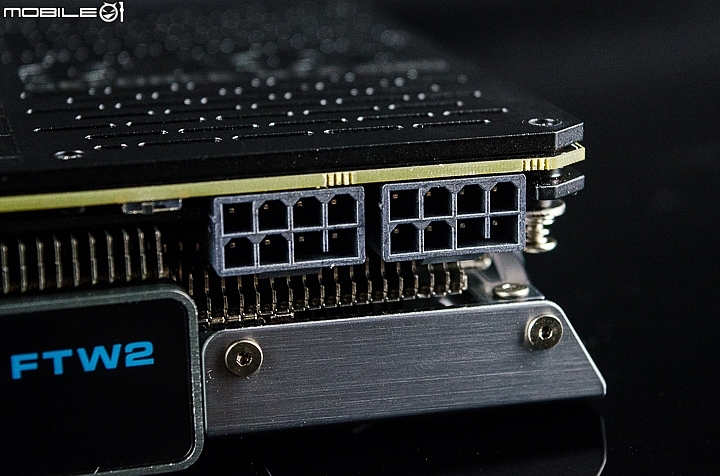

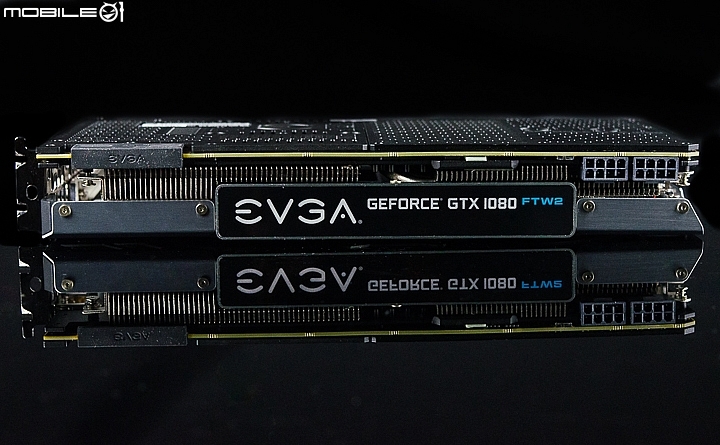

EVGA GTX1080 FTW2顯示卡的電源設計是採用雙8Pin的供電接頭,讓顯示卡在超頻的時候能夠有更足夠的電源供應。

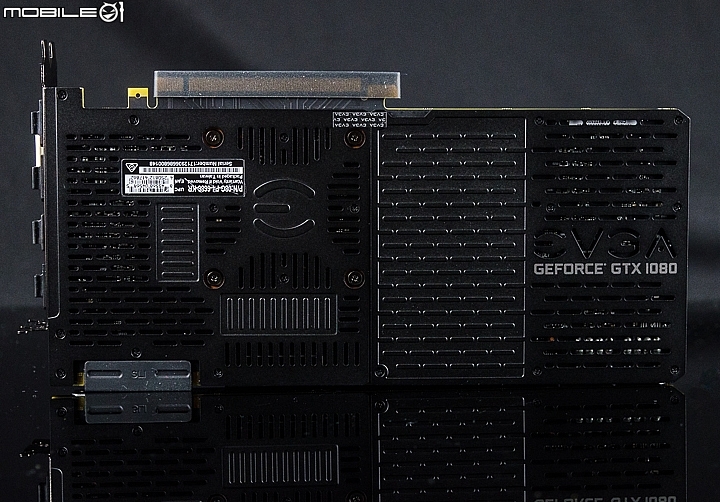

顯示卡電路板背面也有金屬背板來加強散熱與減少板彎的狀況。

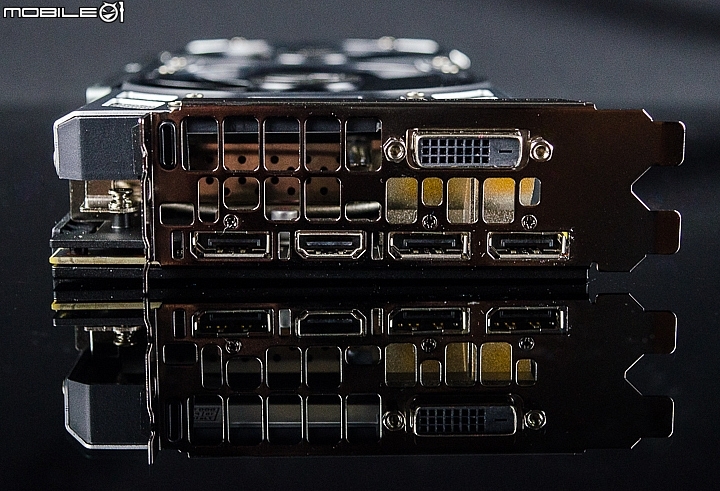

顯示輸出規格方面一樣是提供了三組DP1.4、一組HDMI2.0以及一組Dual Link DVI影音端子。

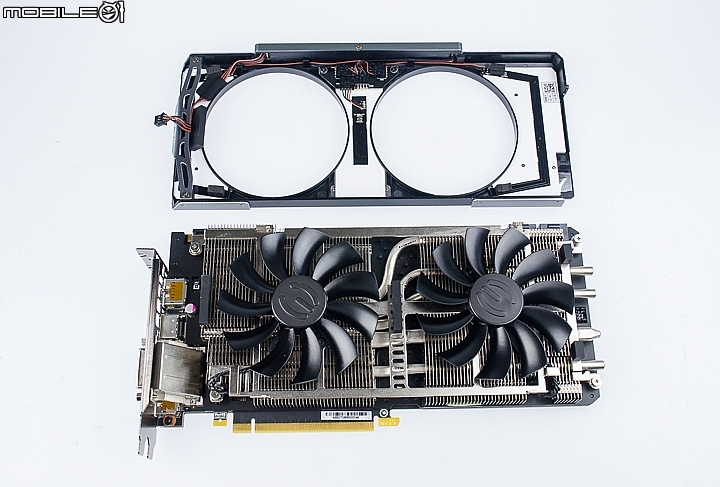

接著卸下散熱器來看一下顯示卡內部的構造設計吧!顯示卡上的兩個風扇都是固定在散熱器上,外框架內部則是設置了LED背光控制電路。

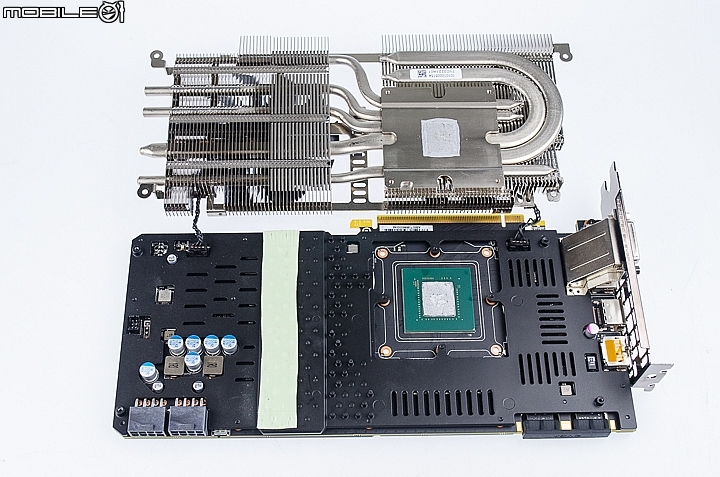

卸下散熱器之後可以看到電路板正面還有加上一整片的黑色金屬版來加強散熱以及減少板彎狀況。

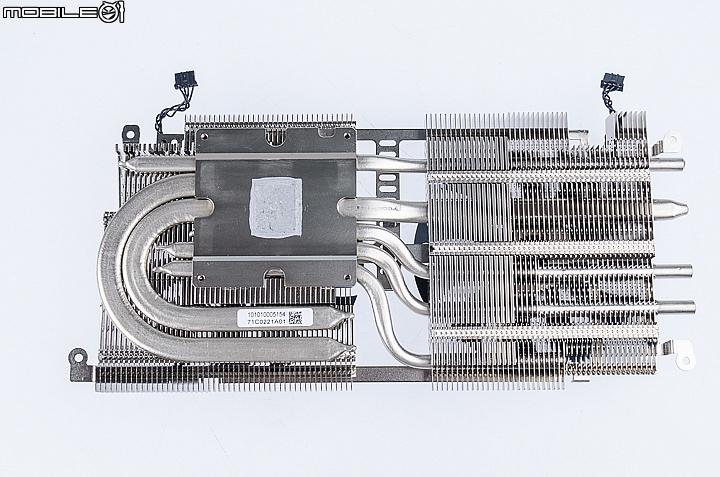

EVGA GTX1080 FTW2顯示卡搭配的散熱器是採用銅質鍍鎳的吸熱基底搭配兩根8mm與三根6mm銅質熱導管將廢熱傳導到鋁擠鰭片上,最後再透過散熱器上的兩個10公分風扇來加速廢熱排出。

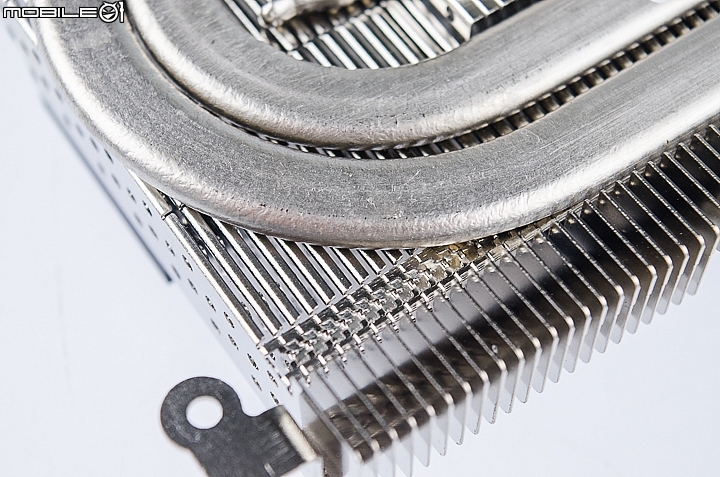

散熱器上的鋁擠鰭片底部還特別加入的直角折彎設計,目的是為了讓熱導管與鰭片有更多的接觸面積,讓廢熱能夠有更有效率地傳導至鰭片上。

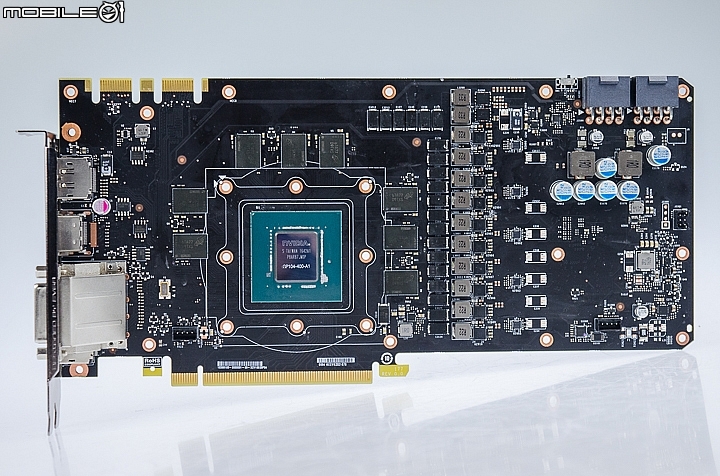

卸下散熱器後的裸卡正面一覽。

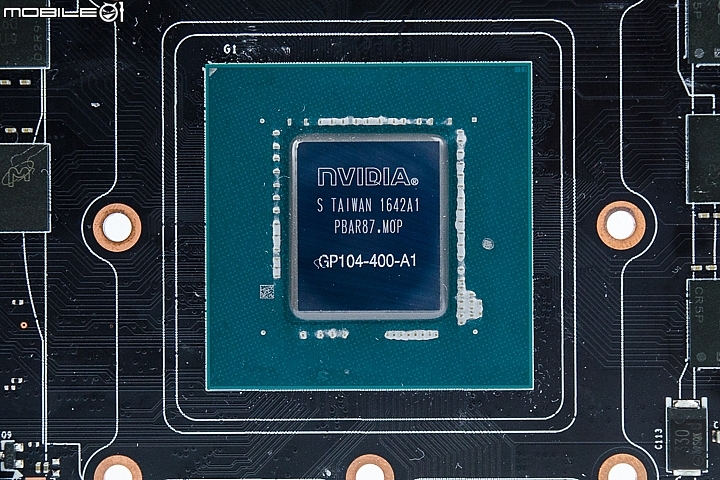

EVGA GTX1080 FTW2顯示卡上搭載的NVIDIA PASCAL架構的GP104-400-A1繪圖晶片。

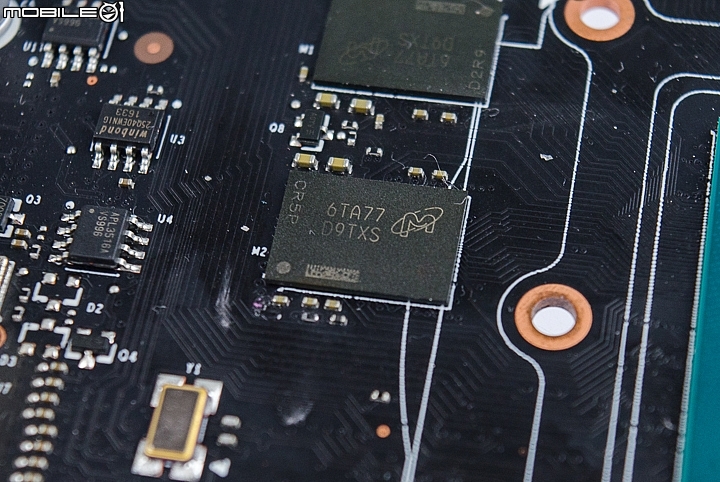

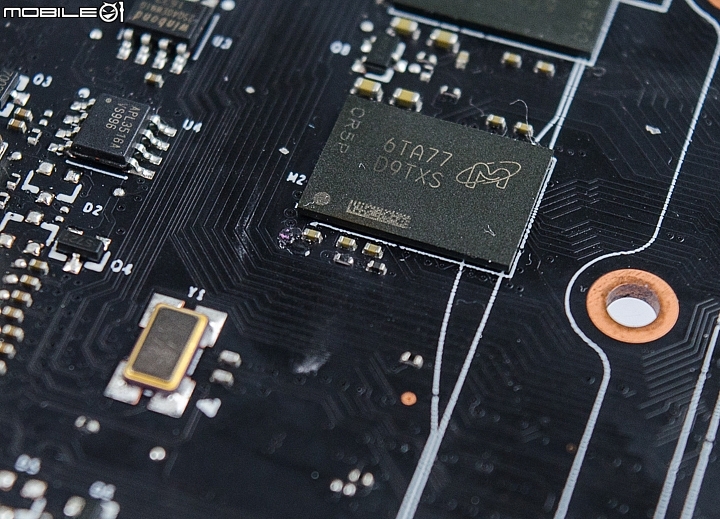

顯示卡電路板上一共搭載了8顆Micron美光製造的D9TXS GDDR5X顯示記憶體顆粒,總容量規格為8GB。

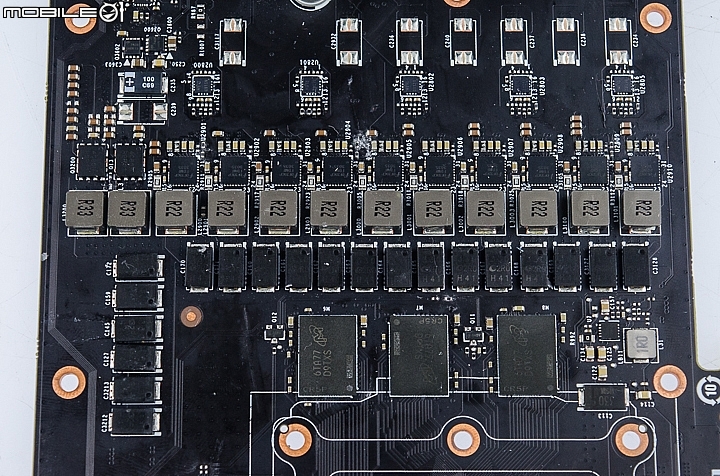

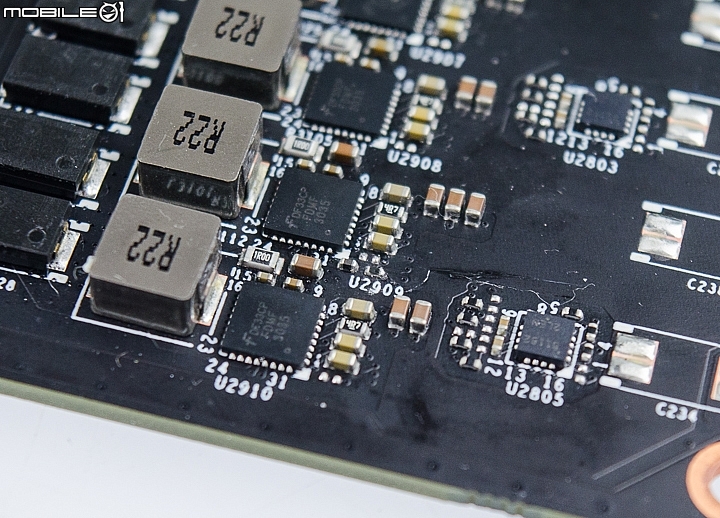

針對繪圖晶片的供電設計。

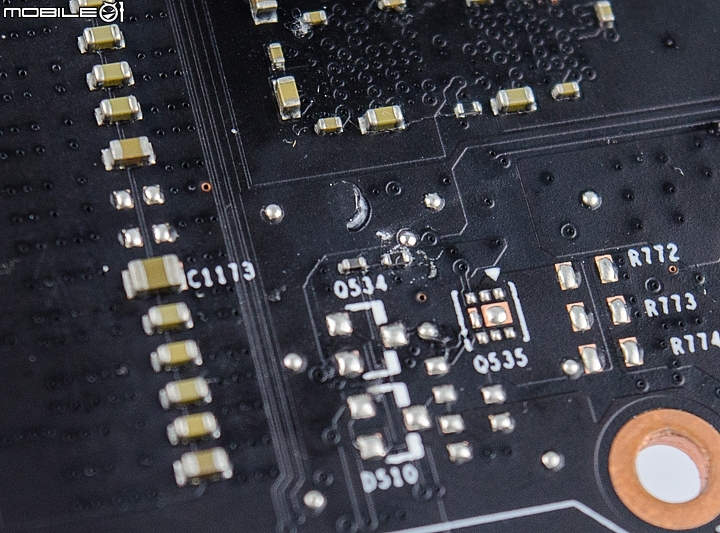

另外,這款顯示卡最特別的地方就是分別在記憶體、繪圖晶片以及供電元件區域的地方一共設置了9個溫度感測器,使用者可透過EVGA提供的新版Precision軟體直接查看各區域的溫度狀況與調整風扇轉速設定。

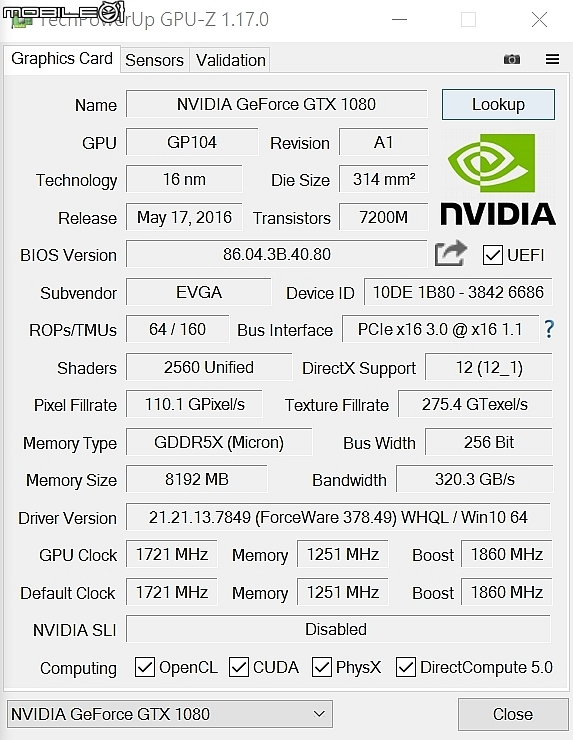

接著裝上電腦透過GPU-Z軟體可以看到這款GTX1080 FTW2顯示卡預設的繪圖核心時脈有超頻至1721MHz,至於顯示記憶體運作時脈則是跟NVIDIA創始者版的GTX1080一樣是維持在1251MHz。



EVGA新版Precision監控軟體

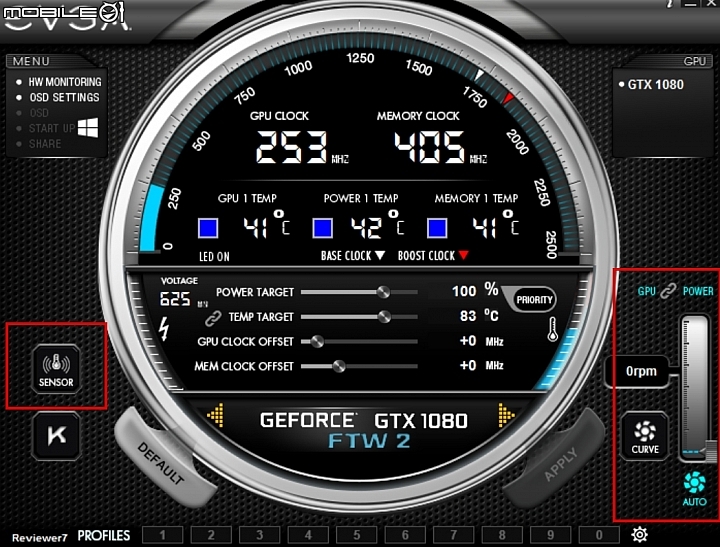

EVGA提供的新版Precision監控軟體中比較不一樣的地方就是中間溫度顯示區域除了有GPU溫度資訊之外,透過顯示卡上搭載的溫度感測器偵測之後,使用者在這款軟體還可以看到記憶體以及供電元件區域的溫度狀況,而且在軟體主畫面的右下角可以自己設定GPU與電源區域的風扇轉速。

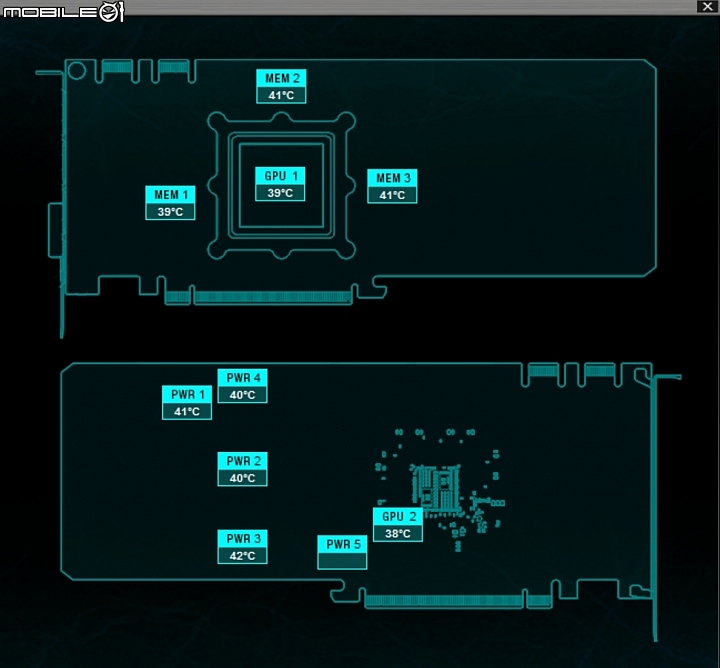

點開主畫面的溫度感應器圖示許像便可以看到各個溫度感應器位置的溫度狀況。

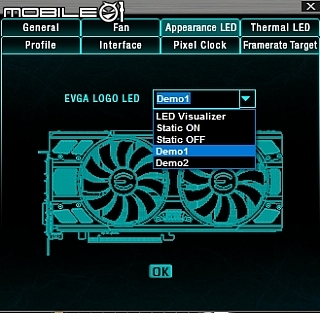

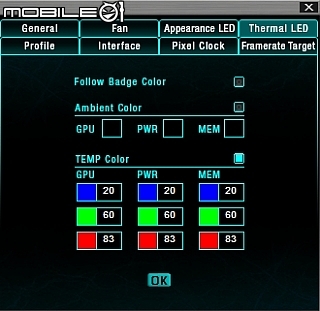

在軟體的設定頁面中還可以自訂三個區域溫度指示燈的顏色以及散熱器外蓋上的LED背光燈色與顯示模式。


實際測試

看完EVGA這款GTX1080 FTW2顯示卡的外觀規格與軟體操作之後,接著就來實際測試一下效能與溫度方面的表現吧!這次也會拿手邊的NVIDIA創始版GTX1080來一起測試,好讓網友可以更方便比較這款顯示卡的效能差異,底下是這次測試所搭配的各項零組件清單,一樣先給大家做個參考。

處理器:Intel Core i7-6700K
主機坂:華碩ROG M9F
硬碟機:PLEXTOR M6S 256GB固態硬碟
記憶體:金士頓DDR4-2400 8GBx4
電源供應器:技嘉ODIN 1200W
作業系統:Windows 10 64位元


3DMark軟體效能測試

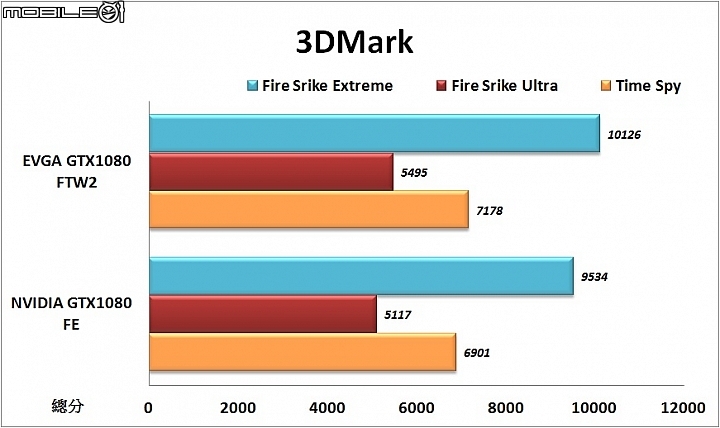

在3DMark軟體的Fire Strike Extreme、Fire Strike Ultra以及Time Spy四個項目測試中,EVGA GTX1080 FTW2顯示卡顯示卡的效能總分別為10126、5495以及7178分;NVIDIA創始版GTX1080顯示卡的效能總分別為9534、5117以及6901分。

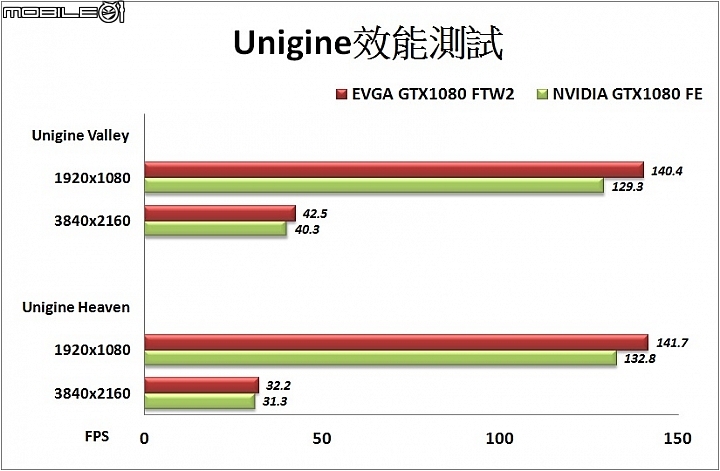

Unigine軟體效能測試

在Unigine Valley軟體中都將解析度設定在1920x1080與3840x2160並開啟4XAA反鋸齒選項以及最高等級的顯示特效時,EVGA GTX1080 FTW2顯示卡的每秒平均張數測試結果為140.4FPS與42.5FPS;NVIDIA創始版GTX1080顯示卡的每秒平均張數測試結果為129.3FPS與40.3FPS。

在Unigine Haven軟體中都將解析度設定在1920x1080與3840x2160並開啟4XAA反鋸齒選項以及最高等級的顯示特效時,EVGA GTX1080 FTW2顯示卡的每秒平均張數測試結果為141.7FPS與32.2FPS;NVIDIA創始版GTX1080顯示卡的每秒平均張數測試結果為132.8FPS與31.3FPS。


各款遊戲效能測試

實際測試奇點灰燼遊戲時,當解析度設定在1920x1080與3840x2160並開啟顯示特效開到Crazy等級的設定下,EVGA GTX1080 FTW2顯示卡的每秒平均張數測試結果為64.4FPS與43.7FPS;NVIDIA創始版GTX1080顯示卡的每秒平均張數測試結果為60.5FPS與41.7FPS。

實際測試Watch 2看門狗二遊戲時,當解析度設定在1920x1080與3840x2160並開啟顯示特效開到Ultra等級的設定下,EVGA GTX1080 FTW2顯示卡的每秒平均張數測試結果為77.71FPS與35.29FPS;NVIDIA創始版GTX1080顯示卡的每秒平均張數測試結果為70.76FPS與30.88FPS。

實際測試影武者2遊戲時,當解析度設定在1920x1080與3840x2160並開啟Ultra與High等級的顯示特效時,EVGA GTX1080 FTW2顯示卡的每秒平均張數測試結果為234.53FPS與69.82FPS;NVIDIA創始版GTX1080顯示卡的每秒平均張數測試結果為179.03FPS與74.82FPS。

實際測試靚影特務:催化遊戲時,當解析度設定在1920x1080與3840x2160並開啟「超級」等級的顯示特效時,EVGA GTX1080 FTW2顯示卡的每秒平均張數測試結果為105.84FPS與38.92FPS;NVIDIA創始版GTX1080顯示卡的每秒平均張數測試結果為100.52FPS與36.54FPS。

實際測試戰地風雲1遊戲時,當解析度設定在1920x1080與3840x2160並開啟最高等級的顯示特效時,EVGA GTX1080 FTW2顯示卡的每秒平均張數測試結果為181.24FPS與78.96FPS;NVIDIA創始版GTX1080顯示卡的每秒平均張數測試結果為178.75FPS與70.8FPS。

實際測試戰爭機器四遊戲時,當解析度設定在1920x1080與3840x2160並開啟超高等級的顯示特效時,EVGA GTX1080 FTW2顯示卡的每秒平均張數測試結果為141.5FPS與50.2FPS;NVIDIA創始版GTX1080顯示卡的每秒平均張數測試結果為138.9FPS與45.3FPS。

實際測試DOOM毀滅戰士遊戲時,當解析度設定在1920x1080與3840x2160並開啟超級等級的顯示特效時,EVGA GTX1080 FTW2顯示卡的每秒平均張數測試結果為168.68FPS與69.82FPS;NVIDIA創始版GTX1080顯示卡的每秒平均張數測試結果為179.03FPS與74.82FPS。



GTA5遊戲測試

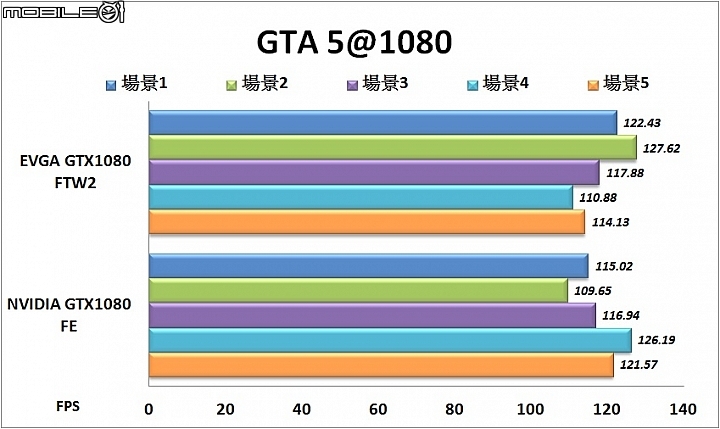

在GTA 5遊戲中將解析度設定為1920x1080並將顯示材質選項設為「非常高」以及開啟MSAA 4X反鋸齒設定時,EVGA GTX1080 FTW2顯示卡每秒平均張數測試結果大約會在110~123FPS;NVIDIA創始版GTX1080顯示卡在五個場景的每秒平均張數測試結果大約會在109~126FPS。

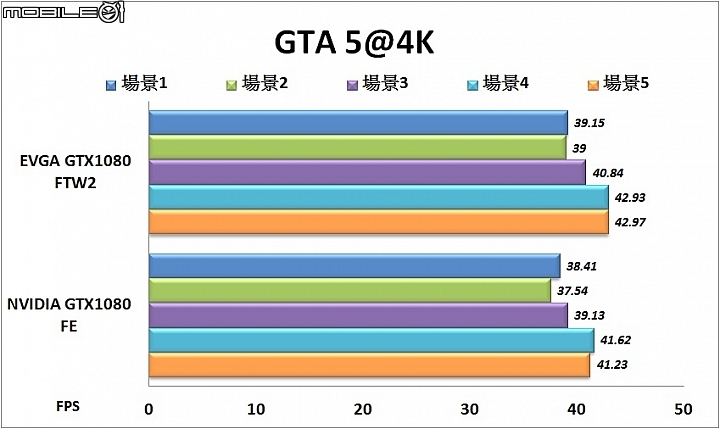

接著將解析度開到3840x2160並以同樣顯示設定測試時,EVGA GTX1080 FTW2顯示卡每秒平均張數測試結果大約會在39~43FPS;NVIDIA創始版GTX1080顯示卡在五個場景的每秒平均張數測試結果大約會在37~42FPS。



實際運作溫度測試

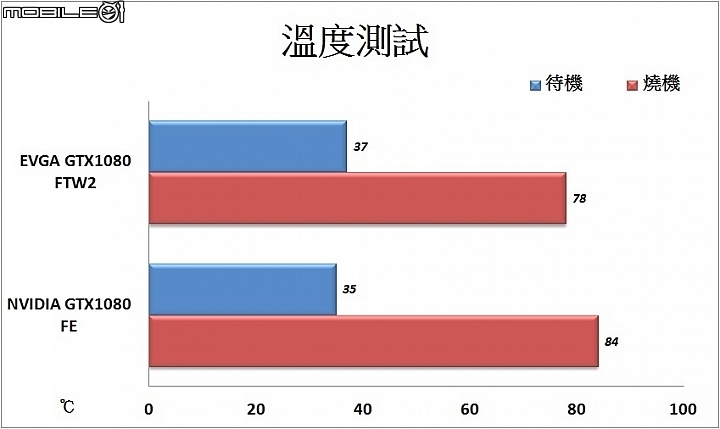

在室溫26度並裸機運作的狀況下,EVGA GTX1080 FTW2顯示卡因為在待機狀態只有單顆風扇會運作,繪圖晶片的運作溫度大約會維持在37℃上下。接著實際透過Furmark軟體實際燒機15分鐘之後,繪圖晶片的運作溫度大約會控制在78℃以內。



試用總結

EVGA這次導入的iCX散熱技術雖然對一般使用者來說並沒有太直接的感受,但對於喜歡玩超頻的玩家來說,透過感應瞭解各區域溫度狀況之後便能夠更清楚知道要怎麼調整散熱風扇轉速或是外加怎樣的散熱方案才能幫助顯示卡有更好的散熱效率,進而提高超頻的成功率,算是個蠻不錯的技術設計,而EVGA這次新推出的iCX散熱技術未來也會導入GTX1070與GTX1060系列的顯示卡產品。

接著從效能方面來看,EVGA這次新推出的 GTX1080 FTW2顯示卡因為已經有預設超頻調校,實際效能表現大約比NVIDIA創始者版GTX1080大約多了4~7%左右,而且再加上新設計的iCX散熱技術加持,運作溫度也明顯降低許多,算是一款效能溫度表現都算是蠻不錯的GTX1080顯示卡。

至於價格方面,目前官網的建議售價是訂在679.99美金,以現在匯率來看大約是台幣21000多元,但因為搭載ACX3.0散熱技術的EVGA GTX1080 FTW版本目前在台灣的通路售價是台幣26000元左右,若是之後沒有售價調整的話,估計這款新推出的EVGA GTX1080 FTW2 iCX 顯示卡的價格會比ACX散熱版本更高一點。
