組裝ITX平台往往會因為空間的限制而無法搭配較高階的顯示卡,但隨著製程與線路設計技術的進步,如今一些中高階顯示卡也已經能夠做成17公分的短板規格,讓ITX平台的電腦主機不只是用來看看網頁或是影片,更能特效全開地流暢玩遊戲。而這次也特別向微星、技嘉以及EVGA三家板卡廠商借來了短版GTX1060顯示卡來進行測試,好讓想要組裝ITX平台的網友能夠做個搭配參考。



EVGA GTX1060 SC GAMING顯示卡開箱與規格介紹

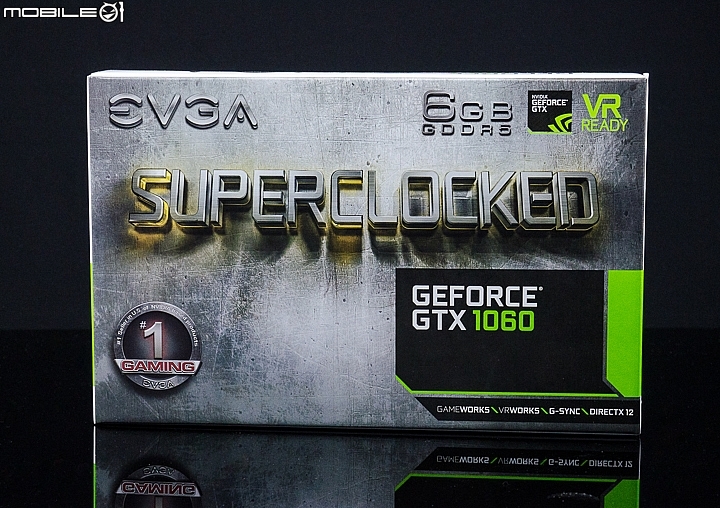

這次向EVGA借來的GTX1060顯示卡是Superclocked版本,顧名思義就是預設核心時脈已經有超頻調整,讓顯示卡的效能表現能℃夠有所提昇。

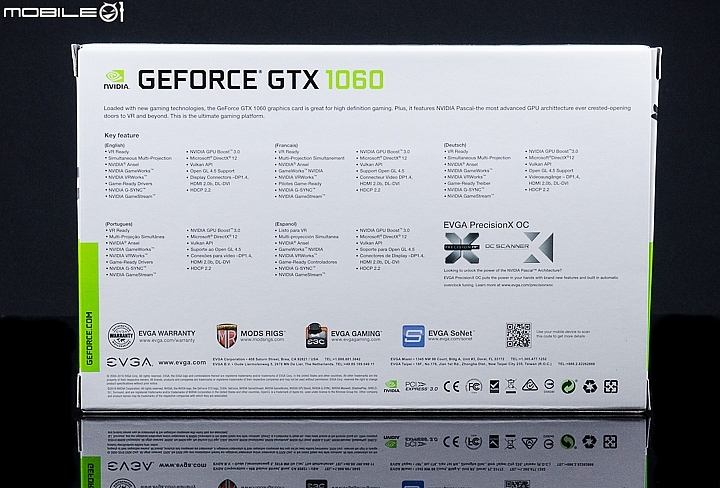

外盒背面有標示了顯示卡的一些重點特色,並且能夠支援EVGA提供的PrecisionX OC軟體來監控或調校顯示卡的運作時脈、電壓以及溫度等參數資訊。

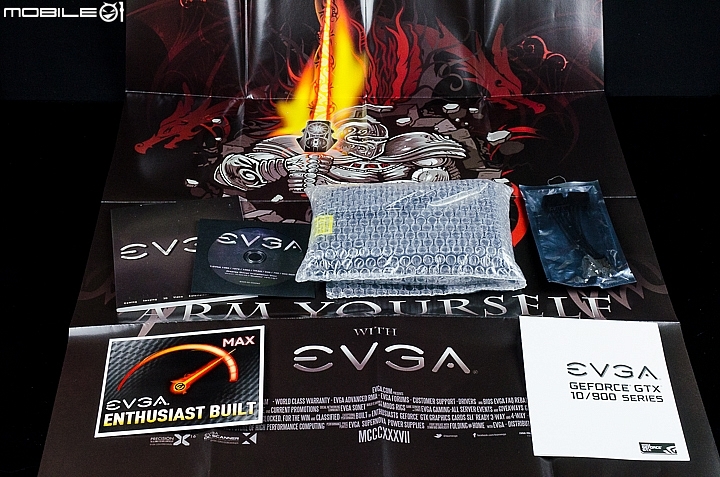

盒裝內除了顯示卡主體之外還有隨附了紙本說明書、驅動軟體光碟片、EVGA貼紙、一張大海報以及雙4Pin轉6Pin的電源轉接線。


EVGA這款GTX1060 SC GAMING顯示卡是搭配了單風扇版本的ACX 2.0散熱器,當顯示卡在一般待機狀態下風扇會完全靜止,當溫度達到55℃以上才會開始啟動風扇。這樣設計的目的除了可以減少噪音之外,也能增加風扇的使用期限。


EVGA GTX1060 SC GAMING顯示卡的電路板尺寸規格是17公分,不過因為散熱器的外殼較長一些,所以整張卡的長度大約會達到18公分左右。

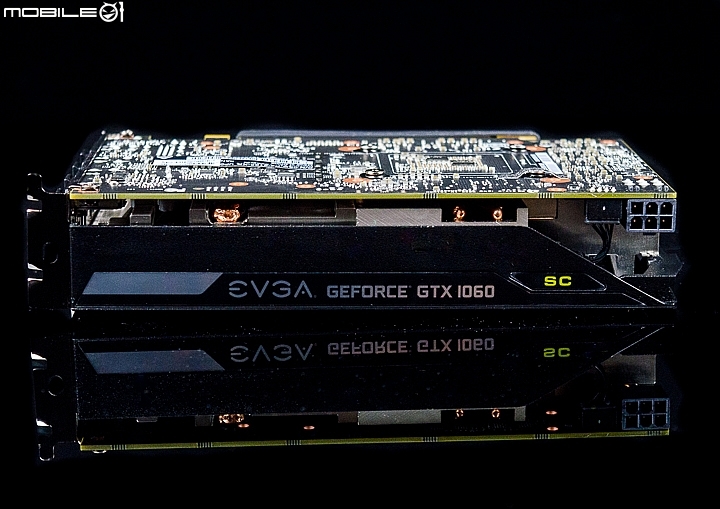

這款顯示卡官方標示的功耗規格是120W,所以只需要外接一組6Pin供電就可以正常驅動。

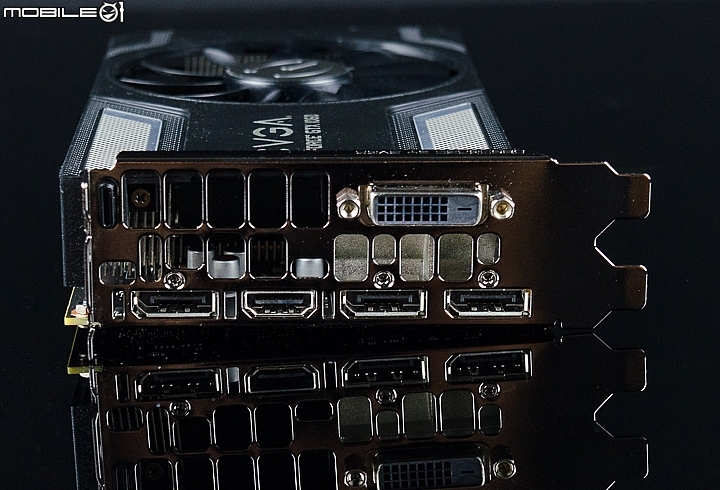

影音輸出支援方面有提供了三組DP1.4、一組HDMI2.0b以及一組DVI影音輸出端子。


接著卸下散熱器來看一下內部的設計吧!

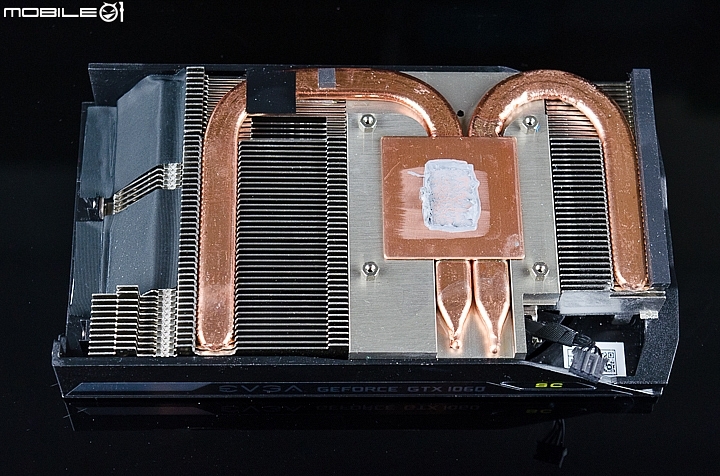

EVGA GTX1060 SC GAMING顯示卡所搭載的ACX2.0散熱器是採用銅質基底來吸收繪圖晶片的廢熱,再透過兩根8mm規格的銅質熱導管將廢熱傳導至鰭片上,最後再透過散熱器上的9公分風扇來加速廢熱排出。

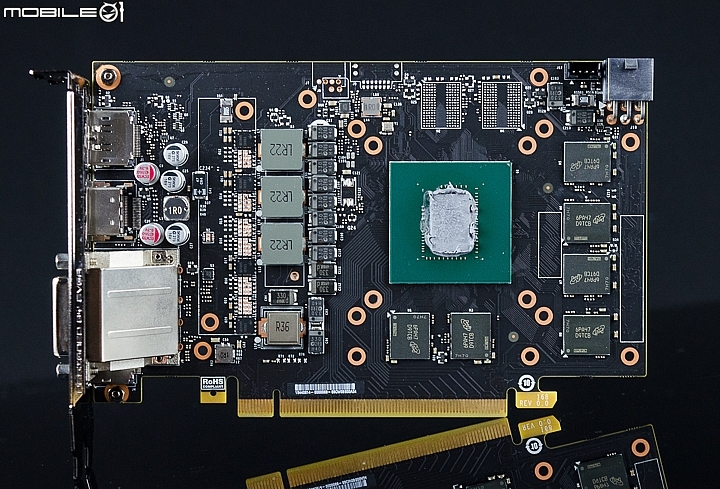

顯示卡電路板正面一覽。


顯示卡上搭載的GP106繪圖晶片。


針對繪圖晶片的供電是採用三相供電模組設計。

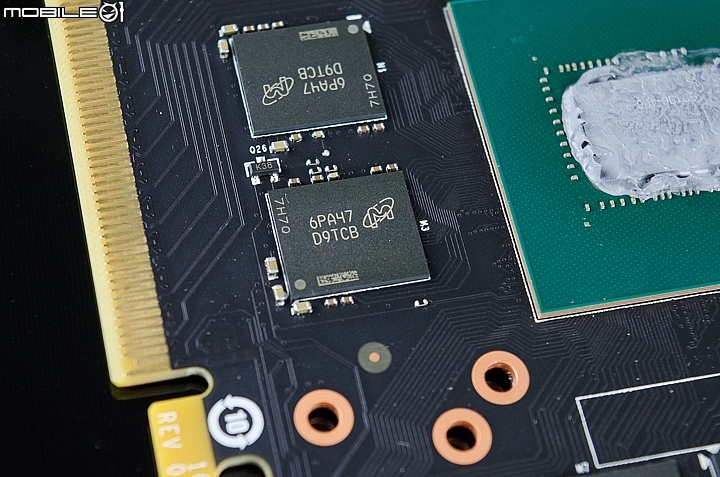

這款顯示卡上一共搭載了六顆型號為D9TCB的美光Micron GDDR5顯示記憶體顆粒,總容量為6GB。


透過GPU-Z軟體可以看到EVGA GTX1060 SC GAMING顯示卡的預設運作時脈已經有超頻至1607MHz,是三款GTX1060中,時脈調整幅度最高的一款。



技嘉GV-GTX160IXOC-6GD顯示卡開箱與規格介紹

從外盒上的標示可以看到技嘉這次推出的短版GTX1060顯示卡同樣有提昇繪圖核心的運作時脈,並且還有搭配一個9公分的散熱風扇。


外盒背後有標示了這款顯示卡的散熱設計,並且電路板上還有加入了2盎司的銅箔以及固態電容來加強顯示卡的耐用度。

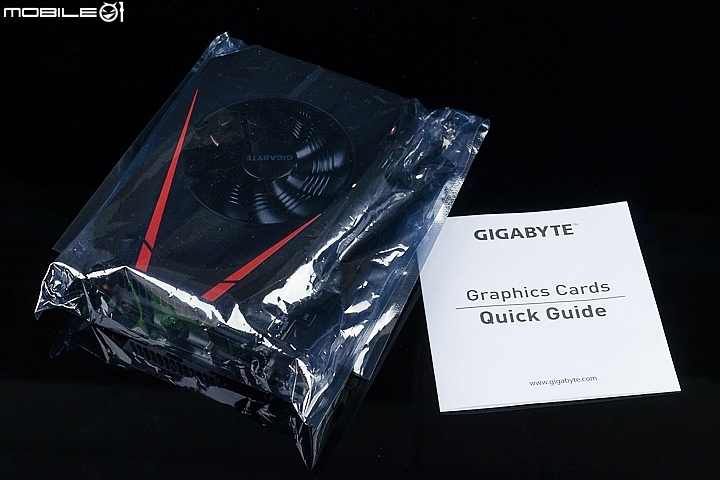

打開外盒上蓋就可以看到用靜電袋包裝的顯示卡主體,底下空間還有放了一張快速安裝說明書。

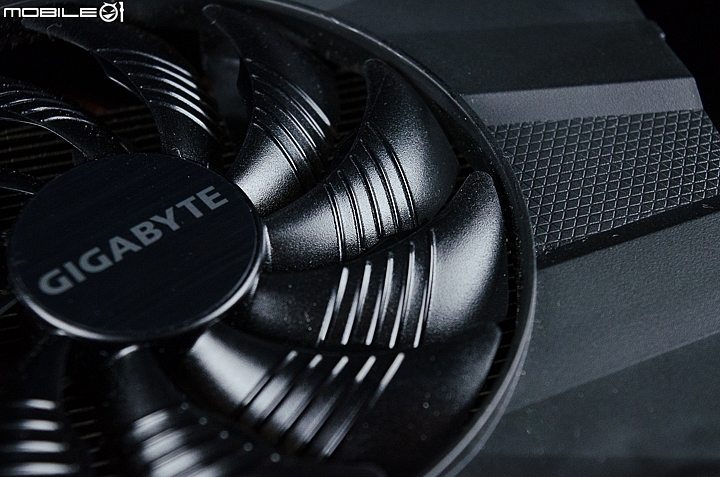

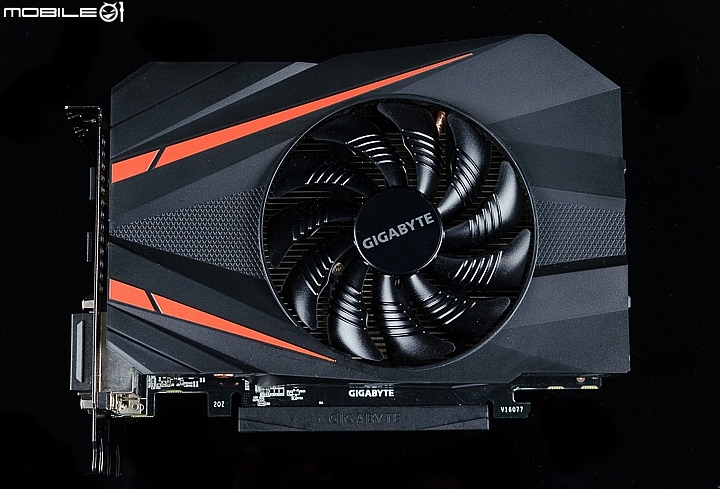

技嘉這款GTX1060顯示卡是採用單風扇的散熱設計,而且上面搭配的風扇跟其它款WindForce散熱搭配的風扇一樣都有特殊扇葉設計,主要作用是可以穩定與加強下吹風流,讓顯示卡的散熱效率更好。

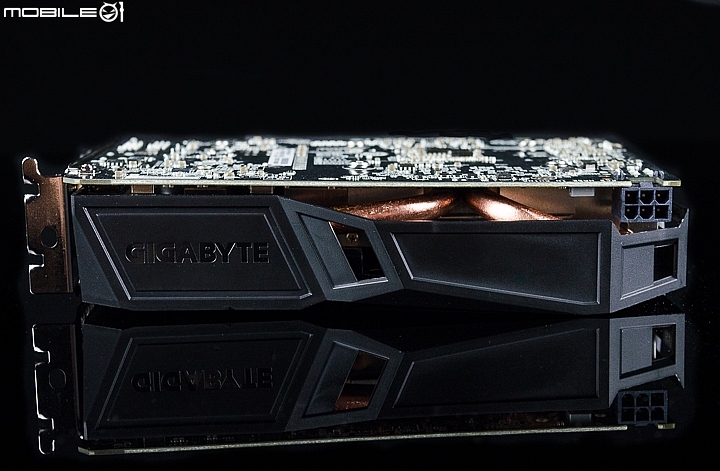

顯示卡的電路板一樣也是17公分的規格,不過因為顯卡散熱器的外蓋比較大一點,所以長度大約會達到17.5公分左右。

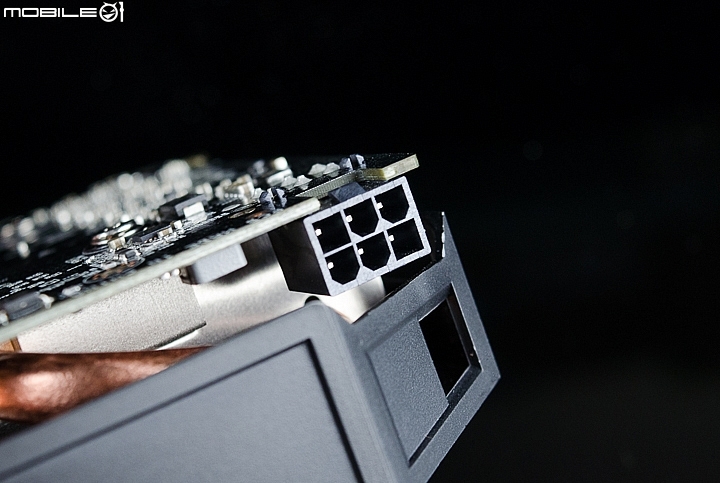

供電設計也是採用了單6Pin的供電接頭。

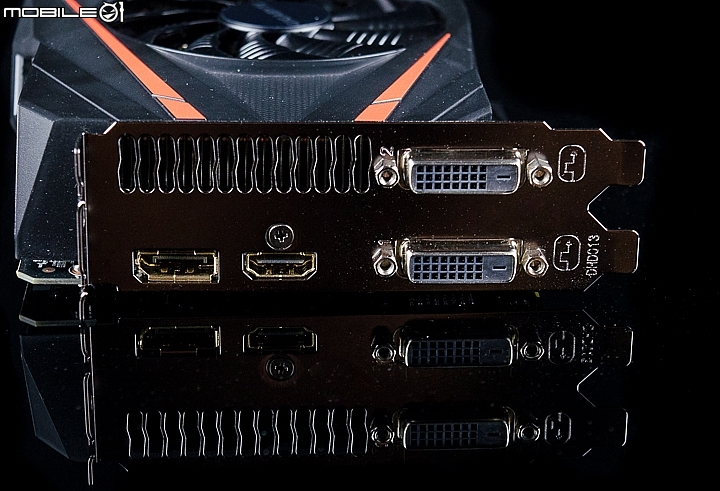

影音輸出支援方面提供了1組DP1.4、一組HDMI2.0b以及兩組DVI影音輸出端子。


接著卸下散熱器來看一下內部設計。

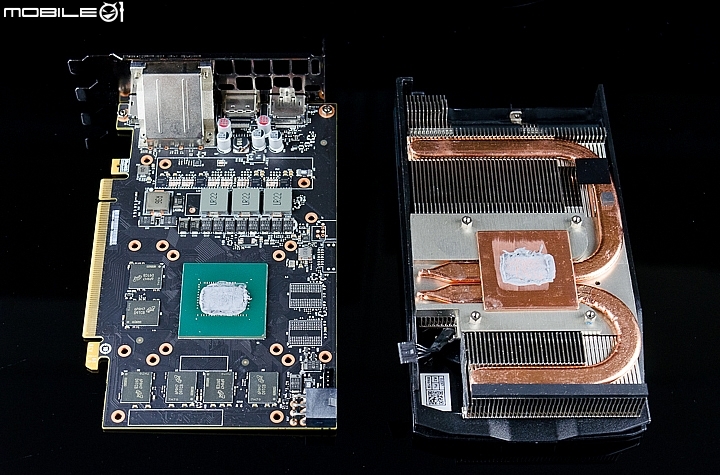

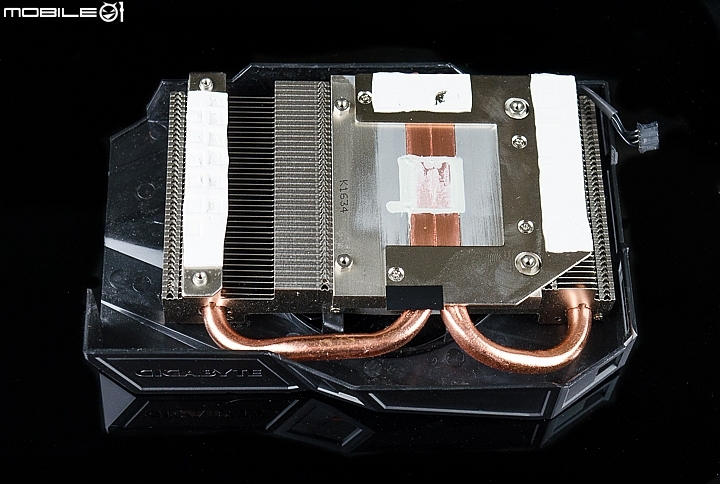

技嘉這款短板GTX1060顯示卡搭配的散熱器是利用兩根6mm的銅質熱導管直接接觸繪圖晶片上,讓熱導管可以更快速地將吸收的廢熱傳導至鋁擠鰭片上,最後再透過散熱器上的9公分風扇加速廢熱排出。

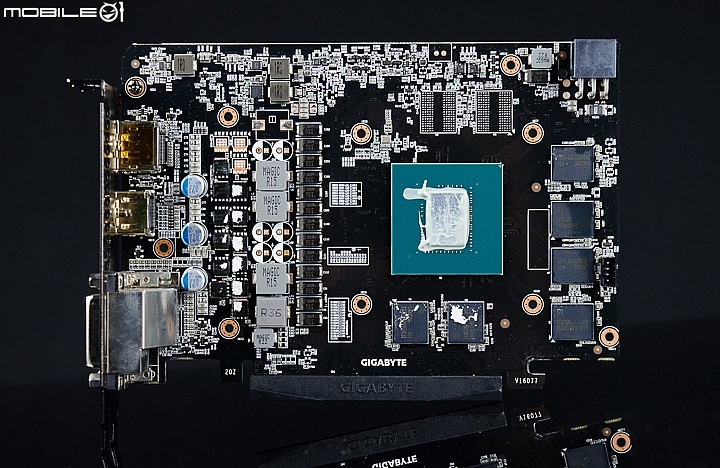

顯示卡電路板正面一覽。

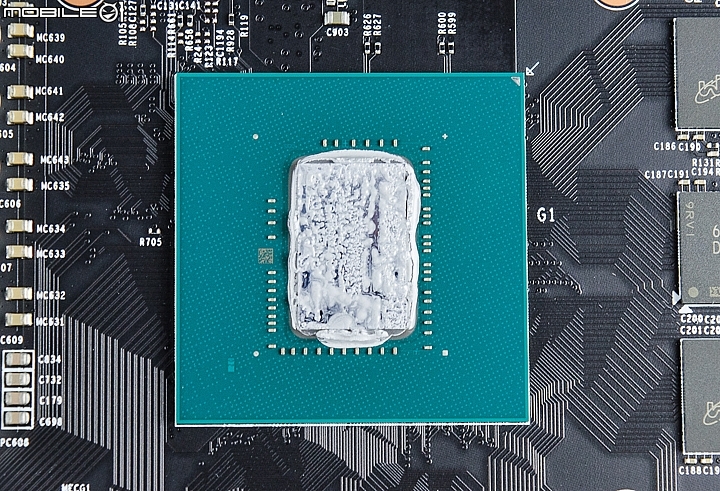

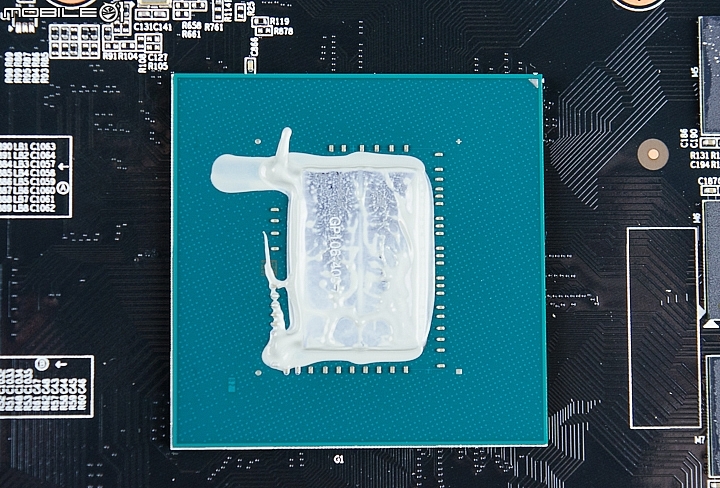

顯示卡上搭載的GP106繪圖晶片。

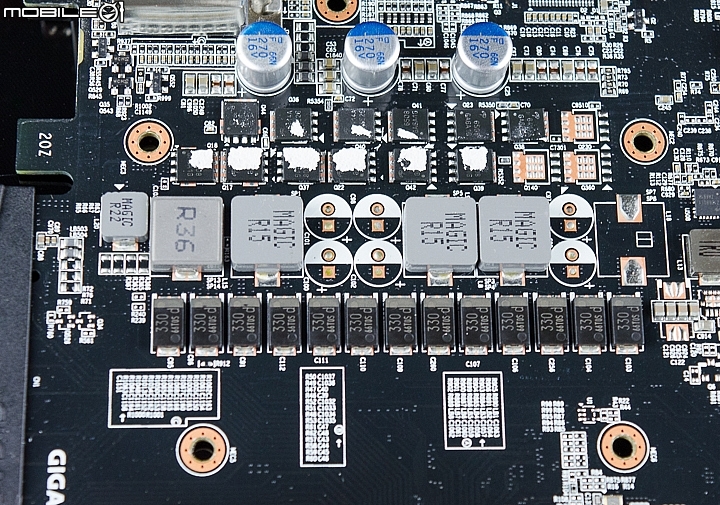

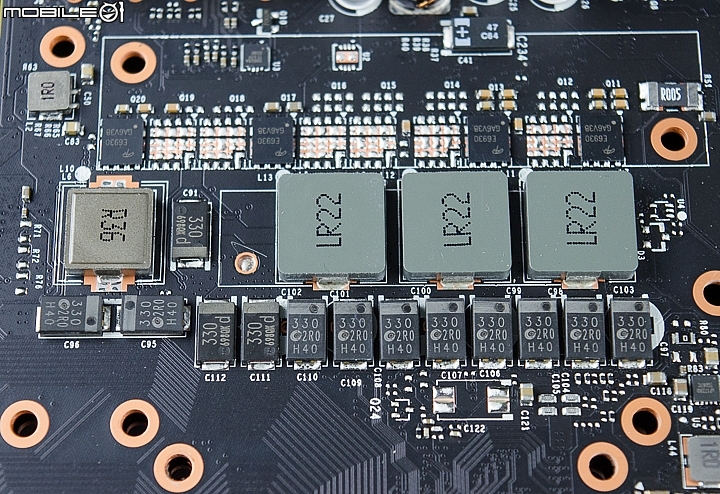

針對繪圖晶片的供電是採用3相供電模組設計。

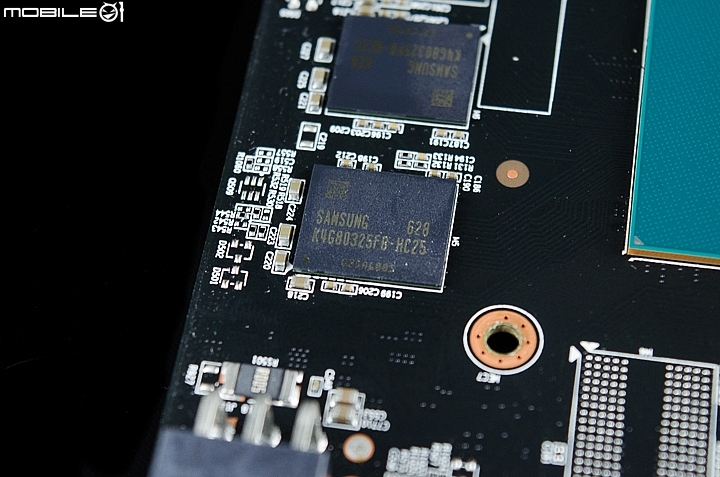

顯示卡上一共搭載了六顆Samsung推出的GDDR5顯示記憶體顆粒,詳細型號為K4G80325FB-HC25。

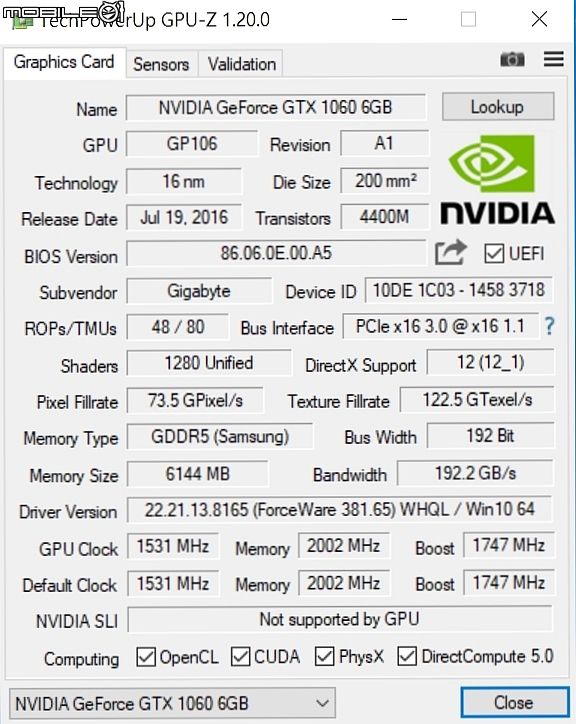

透過GPU-Z軟體可以看到技嘉這款GTX1060顯示卡的預設運作時脈有稍微調整至1531MHz。



微星MSI AERO ITX GTX1060顯示卡開箱與規格介紹

微星這款AERO ITX GTX1060顯示卡是一款針對ITX主機的短版設計,而且同樣些許超頻顯示卡預設運作時脈來提昇效能表現。


外盒背面主要是在介紹顯示卡所搭配的散熱設計,包含TORX FAN風扇以及8mm熱導管。

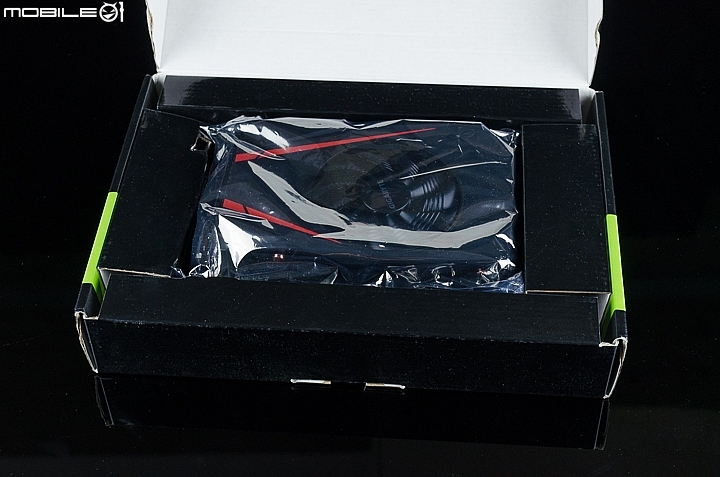

打開外盒上蓋就可以看到一些隨附的配件以及用靜電袋包裝的顯示卡主體。

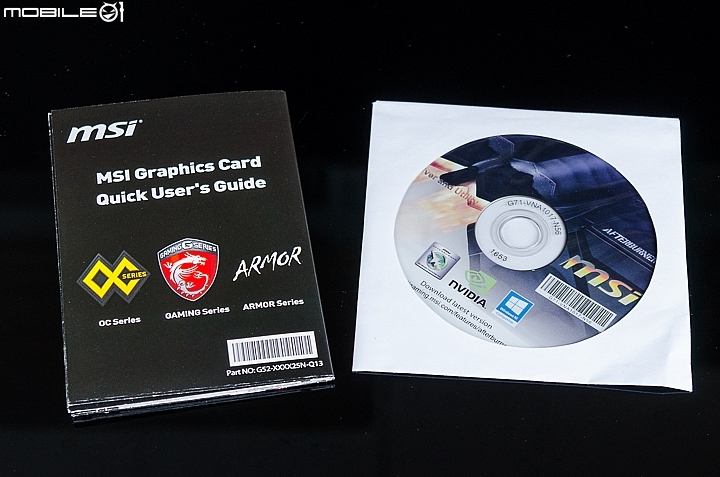

隨附的配件紙袋內主意是快速安裝說明以及驅動軟體光碟片。

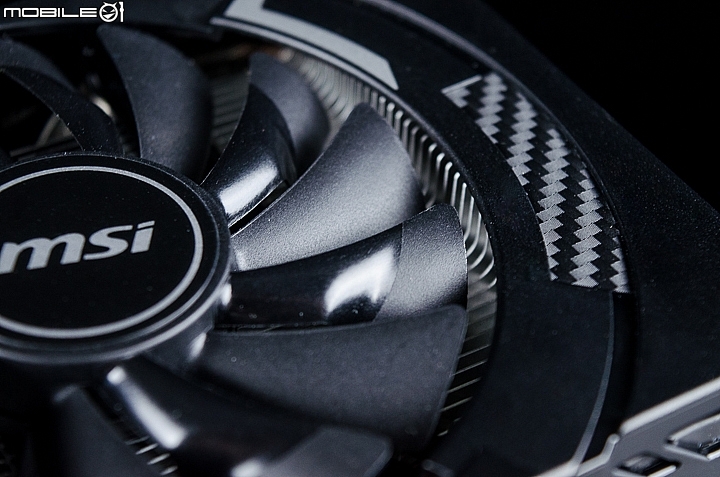

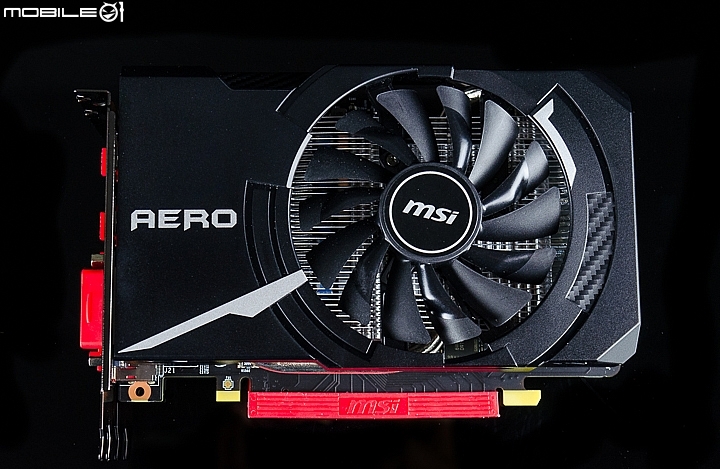

微星這款AERO ITX GTX1060顯示卡也是採用單風扇的散熱設計,並採用特殊扇葉設計的TROX FAN來加強散熱效果。另外在散熱器外殼上也有加入一些碳纖維板的貼紙來裝飾顯示卡。

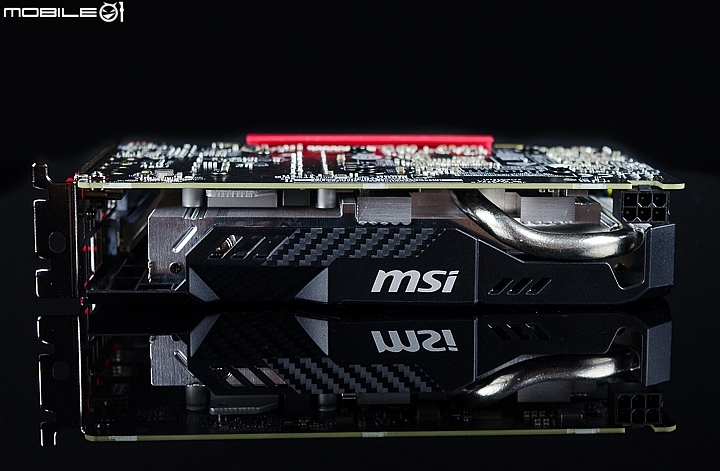

這款顯示卡的散熱器尺寸跟電路板差不多,整體長度規格大約是17公分。

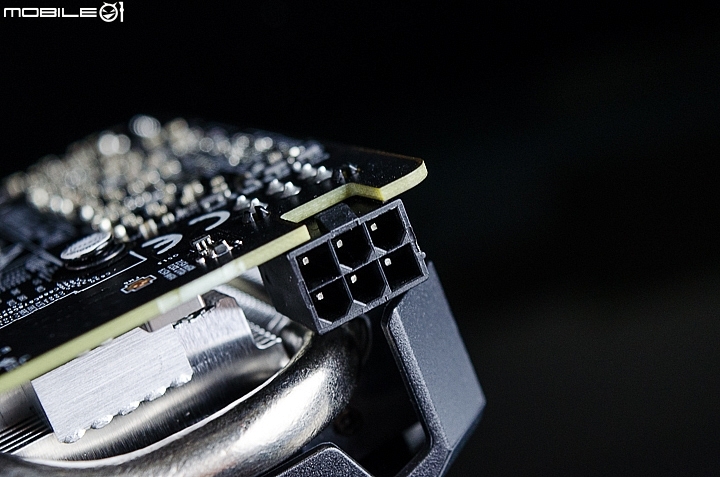

顯示卡供電設計一樣是採用單6Pin供電接頭。

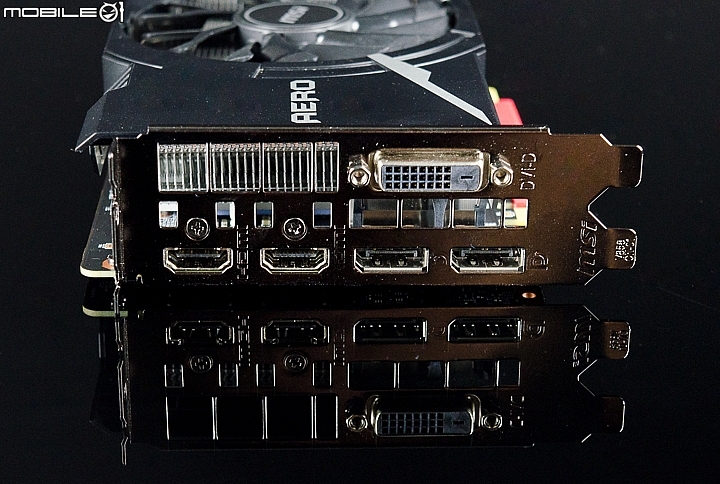

影音輸出支援方面有提供了三組DP1.4、一組HDMI以及一組HDMI影音輸出端子。

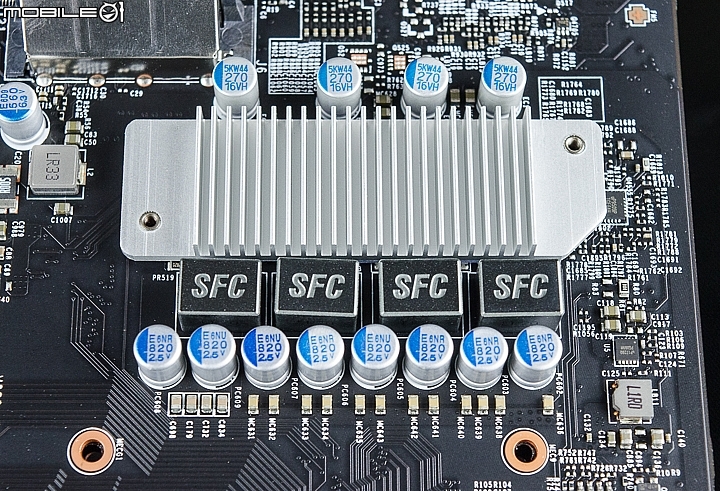

拆下散熱器後可以看到電路板供電元件上還有加裝了一片鋁質鰭片來加強散熱效果。

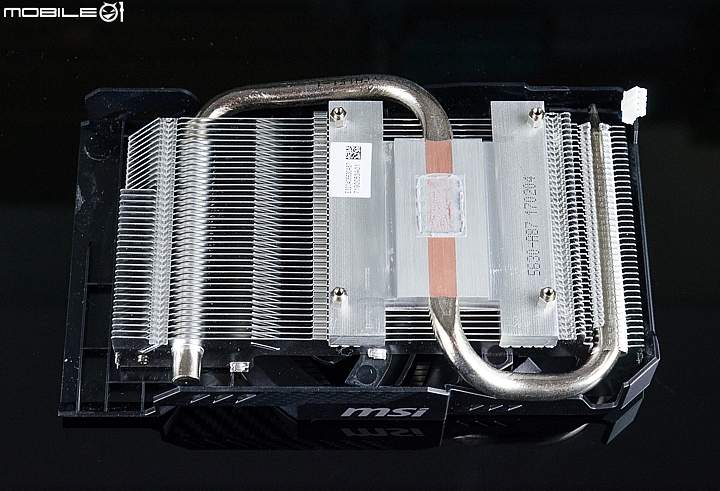

微星AERO ITX GTX1060顯示卡的散熱器是透過一根8mm的銅質導管直接吸收繪圖晶片的廢熱,並將廢熱傳導至鋁擠鰭片上,最後再透過散熱器上的9公分TROX FAN風扇來加速廢熱排出。

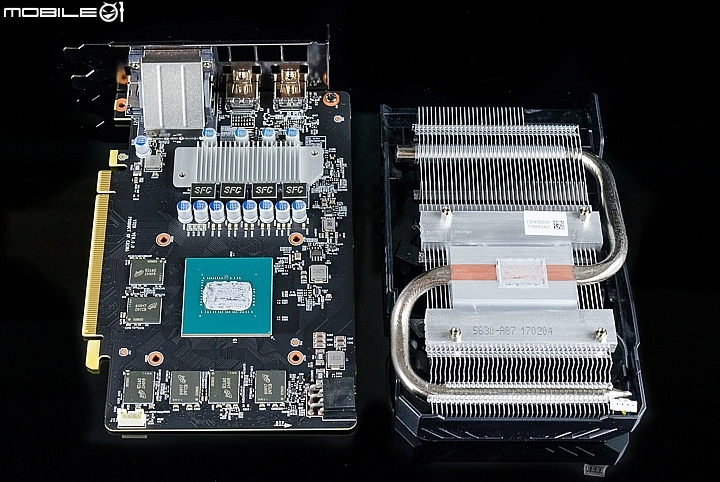

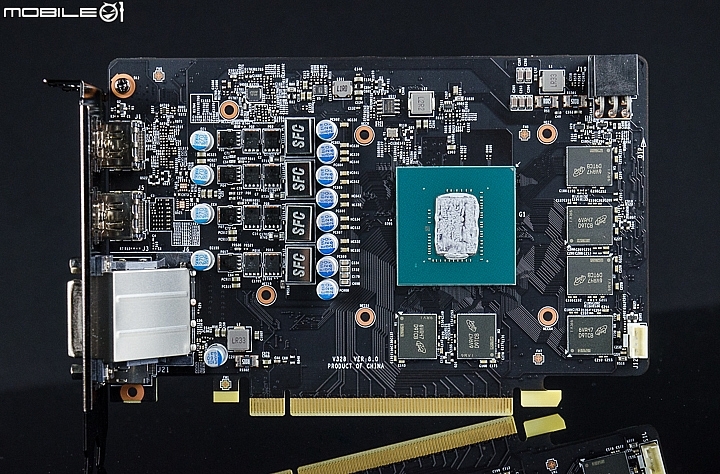

顯示卡電路板正面一覽。

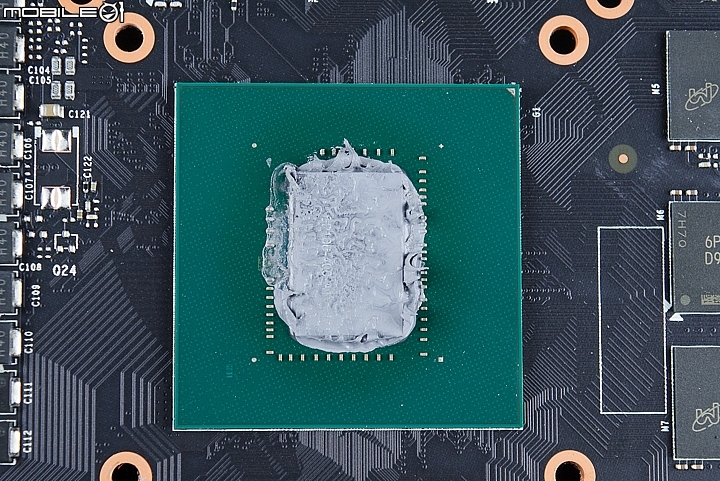

顯示卡上搭載的NVIDIA GP106繪圖晶片。


針對繪圖晶片的供電是採用4相供電設計,並且在供電元件MOSFET上還有加上一片鋁鰭片來加強散熱。

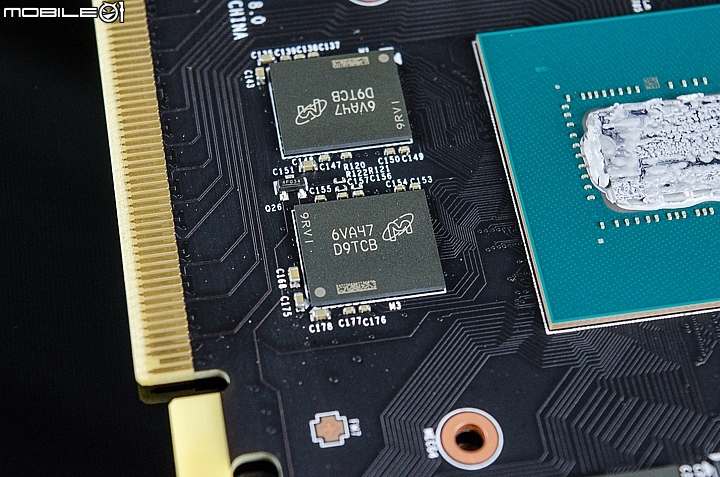

這款顯示卡上一共搭載六顆美光Micron製造的D9TCB GDDR5顯示記憶體顆粒,總容量為6GB。


透過GPU-Z軟體可以看到微星AERO ITX GTX1060顯示卡的預設運作時脈也稍微調整至1544MHz。



實際測試

看完兩款顯示卡的開箱與規格介紹之後,接著就來看看這三款GTX1060顯示卡的效能表現吧!底下是這次測試所搭配的各項零組件清單,先給大家做個參考。

處理器:Intel Core i7-7700K
主機坂:華碩ROG MAXIMUS IX FORMULA
硬碟機:PLEXTOR M6S 256GB固態硬碟
記憶體:金士頓DDR4-2400 8GBx4
電源供應器:技嘉ODIN 1200W
作業系統:Windows 10 64位元

3DMark軟體效能測試

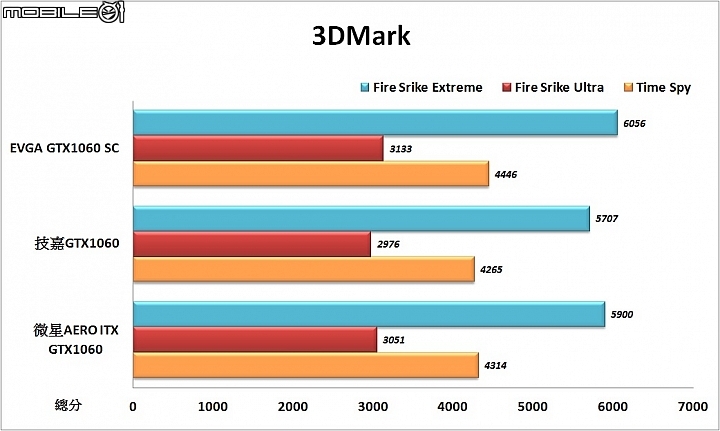

在3DMark軟體的Fire Strike Extreme、Fire Strike Ultra以及Time Spy三個項目測試中,EVGA GTX1060 SC GAMING顯示卡的效能總分別為4446、3133、6056分、技嘉GTX1060顯示卡的效能總分別為4265、2976、5707分、微星AERO ITX GTX1060顯示卡的效能總分別為4314、3051、5900分。



UNIGINE軟體效能測試

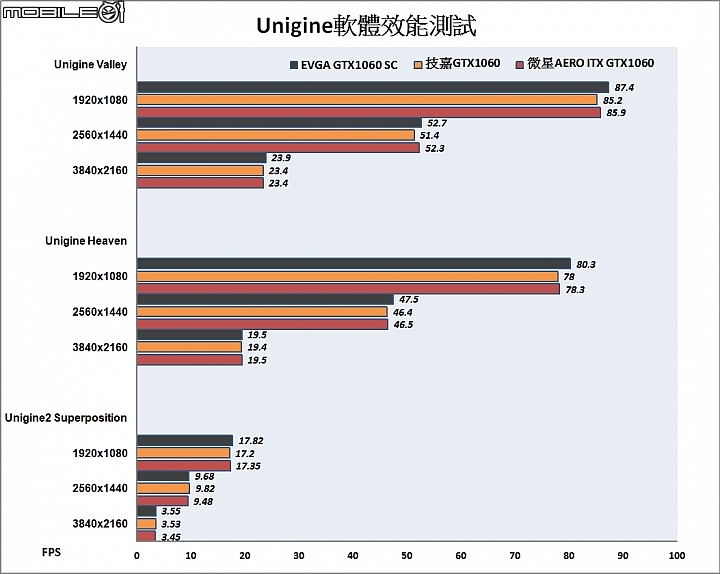

在Unigine Valley軟體中將解析度設定在1920x1080、2560x1440以及3840x2160三種等級,並同樣是開啟4XAA反鋸齒選項以及最高等級的顯示特效時,EVGA GTX1060 SC GAMING顯示卡的效能測試結果分別為87.4、52.7、23.9FPS;技嘉GTX1060顯示卡的效能效能測試結果分別為85.2、51.4、23.4FPS;微星AERO ITX GTX1060顯示卡的效能效能測試結果分別為85.9、52.3、23.4FPS。

在Unigine Haven軟體中將解析度設定在1920x1080、2560x1440以及3840x2160三種等級,並同樣是開啟4XAA反鋸齒選項以及最高等級的顯示特效時,EVGA GTX1060 SC GAMING顯示卡的效能測試結果分別為80.3、47.5、19.5FPS;技嘉GTX1060顯示卡的效能效能測試結果分別為78、46.4、19.4FPS;微星AERO ITX GTX1060顯示卡的效能效能測試結果分別為78.3、46.5、19.5FPS。

在Unigine2 Superposition軟體中將解析度設定在1920x1080、2560x1440以及3840x2160三種等級,並同樣是開啟4XAA反鋸齒選項以及最高等級的顯示特效時,EVGA GTX1060 SC GAMING顯示卡的效能測試結果分別為17.82、9.68、3.55FPS;技嘉GTX1060顯示卡的效能效能測試結果分別為17.2、9.82、3.53FPS;微星AERO ITX GTX1060顯示卡的效能效能測試結果分別為17.35、9.48、3.45FPS。



遊戲效能測試

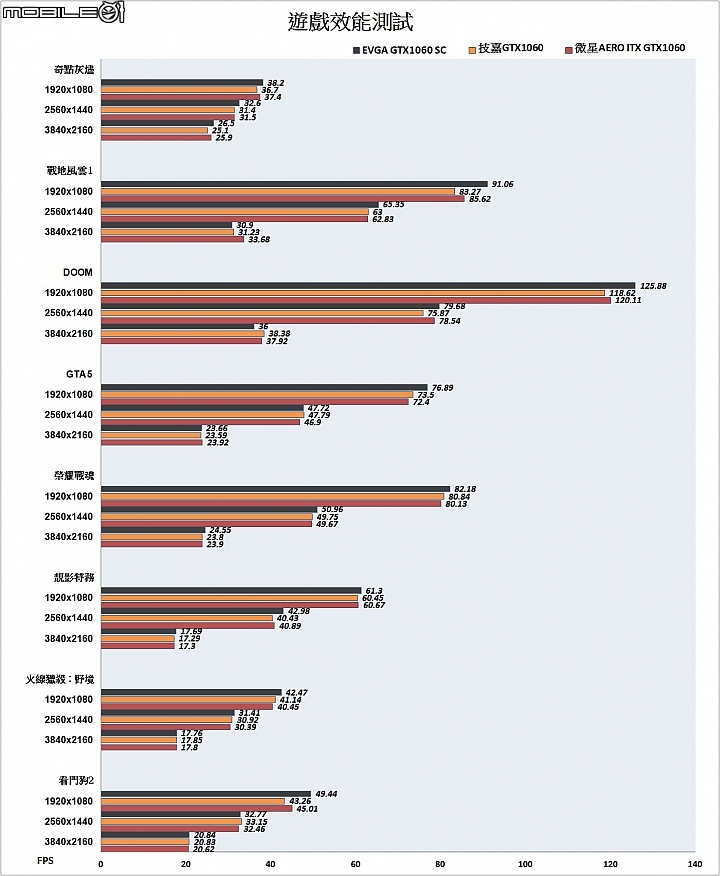

實際測試「奇點灰燼」遊戲時,當解析度設定在1920x1080、2560x1440以及3840x2160三種等級,並同樣是開啟顯示特效開到Crazy等級的設定下,EVGA GTX1060 SC GAMING顯示卡的效能測試結果分別為38.2、32.6、26.5FPS;技嘉GTX1060顯示卡的效能效能測試結果分別為36.7、31.4、25.1FPS;微星AERO ITX GTX1060顯示卡的效能效能測試結果分別為37.4、31.5、25.9FPS。

實際測試「戰地風雲1」遊戲時,當解析度設定在1920x1080、2560x1440以及3840x2160三種等級,並同樣開啟最高等級的顯示特效時,EVGA GTX1060 SC GAMING顯示卡的效能測試結果分別為91.06、65.35、30.9FPS;技嘉GTX1060顯示卡的效能效能測試結果分別為83.27、63、31.23FPS;微星AERO ITX GTX1060顯示卡的效能效能測試結果分別為85.62、62.83、33.68FPS。

實際測試「DOOM毀滅戰士」遊戲時,當解析度設定在1920x1080、2560x1440以及3840x2160三種等級,並同樣開啟超級等級的顯示特效時,EVGA GTX1060 SC GAMING顯示卡的效能測試結果分別為125.88、79.68、36FPS;技嘉GTX1060顯示卡的效能效能測試結果分別為118.62、75.87、38.38FPS;微星AERO ITX GTX1060顯示卡的效能效能測試結果分別為120.11、78.54、37.92FPS。

實際測試「GTA5」遊戲時,當解析度設定在1920x1080、2560x1440以及3840x2160三種等級,並同樣開啟顯示特效開到最高等級的設定下, EVGA GTX1060 SC GAMING顯示卡的效能測試結果分別為76.89、47.72、23.66FPS;技嘉GTX1060顯示卡的效能效能測試結果分別為73.5、47.79、23.59FPS;微星AERO ITX GTX1060顯示卡的效能效能測試結果分別為72.4、46.9、23.92FPS。

實際測試「榮耀戰魂」遊戲時,當解析度設定在1920x1080、2560x1440以及3840x2160三種等級,並同樣開啟超高等級的顯示特效時,EVGA GTX1060 SC GAMING顯示卡的效能測試結果分別為82.18、50.96、24.55FPS;技嘉GTX1060顯示卡的效能效能測試結果分別為80.84、49.75、23.8FPS;微星AERO ITX GTX1060顯示卡的效能效能測試結果分別為80.13、49.67、23.9FPS。

實際測試「靚影特務:催化遊戲」時,當解析度設定在1920x1080、2560x1440以及3840x2160三種等級,並同樣開啟「超級」等級的顯示特效時,EVGA GTX1060 SC GAMING顯示卡的效能測試結果分別為61.3、42.98、17.69FPS;技嘉GTX1060顯示卡的效能效能測試結果分別為60.45、40.43、17.29FPS;微星AERO ITX GTX1060顯示卡的效能效能測試結果分別為60.67、40.89、17.3FPS。

實際測試「火現獵殺:野境」時,當解析度設定在1920x1080、2560x1440以及3840x2160三種等級,並同樣開啟超高等級的顯示特效時,EVGA GTX1060 SC GAMING顯示卡的效能測試結果分別為42.47、31.41、17.76FPS;技嘉GTX1060顯示卡的效能效能測試結果分別為41.14、30.92、17.85FPS;微星AERO ITX GTX1060顯示卡的效能效能測試結果分別為40.45、30.39、17.8FPS。

實際測試「Watch Dog 2看門狗二」遊戲時,當解析度設定在1920x1080、2560x1440以及3840x2160三種等級,並同樣開啟顯示特效開到Ultra等級的設定下,EVGA GTX1060 SC GAMING顯示卡的效能測試結果分別為49.44、32.77、20.84FPS;技嘉GTX1060顯示卡的效能效能測試結果分別為43.26、33.15、20.83FPS;微星AERO ITX GTX1060顯示卡的效能效能測試結果分別為45.01、32.46、20.62FPS。



實際運作溫度測試

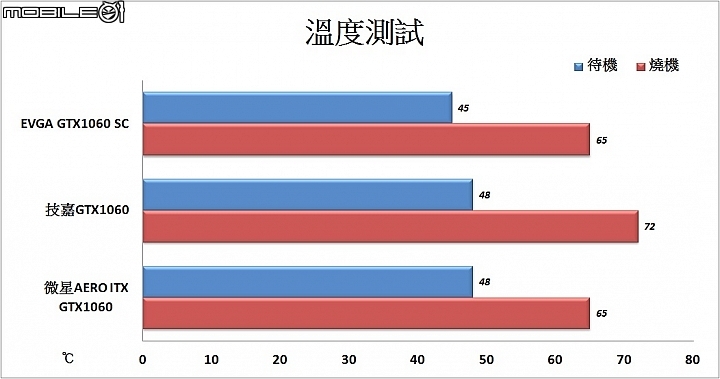

在室溫26度並裸機運作的待機狀況下,三款短版GTX1060顯示卡的待機溫度大約都保持在45~48℃,而實際透過Furmark軟體實際燒機15分鐘之後,微星與EVGA兩款GTX1060顯示卡都能將溫度控制在65℃以內,而技嘉的GTX1060運作溫度則是比較高一點,大約達到72℃。



耗電量測試

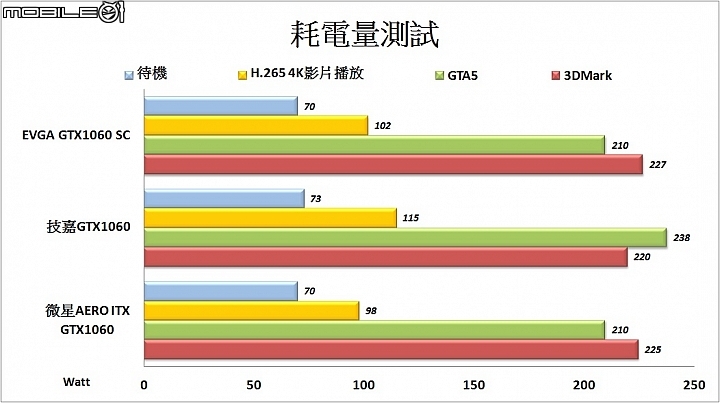

當系統在待機狀態時,搭載EVGA GTX1060 SC GAMING顯示卡的系統總耗電量約為70瓦、搭載技嘉GTX1060顯示卡的系統總耗電量約為73瓦、微星AERO ITX GTX1060顯示卡的系統總耗電量約為70瓦。

實際使用PotPlayer軟體播放H.256 4K影片並開啟硬解功能時,搭載EVGA GTX1060 SC GAMING顯示卡的系統總耗電量約為102瓦、搭載技嘉GTX1060顯示卡的系統總耗電量約為115瓦、微星AERO ITX GTX1060顯示卡的系統總耗電量約為98瓦。

實際玩GTA5時,搭載EVGA GTX1060 SC GAMING顯示卡的系統總耗電量約為210瓦、搭載技嘉GTX1060顯示卡的系統總耗電量約為238瓦、微星AERO ITX GTX1060顯示卡的系統總耗電量約為210瓦。

實際執行3DMark軟體測試時,搭載EVGA GTX1060 SC GAMING顯示卡的系統總耗電量約為227瓦、搭載技嘉GTX1060顯示卡的系統總耗電量約為220瓦、微星AERO ITX GTX1060顯示卡的系統總耗電量約為225瓦。



測試總結

從各項測試數據可以看到三款短版的GTX1060顯示卡即便是效能全開的狀態,開啟1080解析度玩遊戲幾乎都可以達到60FPS以上,甚至一些像是戰地風雲1或是DOOM這類遊戲開到2560x1440的解析度也同樣有著不錯的效能表現。所以要是想組台體積與效能兼顧的小型主機,的確是可以考慮搭配短版GTX1060顯示卡。


除了顯示卡之外,小編在之前也針對ITX機殼與主機板做過一系列介紹,若是有興趣的網友可以參考底下另外兩篇文章喔!

輕巧體積 輕鬆安裝 六款迷你ITX機殼實裝

小板照樣超5GHz 三款Intel Z270 ITX主機板實測
