在01 開箱照 往往象徵著敗家分享的開端，但是就產品測試的立場來說，它反而是產品的特性、功能與用途的初步瞭解與界定，所以胖丁往往在收到測試品時，會先判讀外包裝等資訊~接著才進行照相、測試、文字撰寫等各階段步驟。

特別是，這次收到的測試品很不一樣，大大推翻了我對這類產品的外包裝印象，或許是廠商為了突破過去塑膠封模 或 產品 半外露等傳統包裝所伴隨舊有印象的限制吧?!

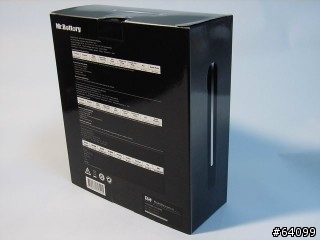

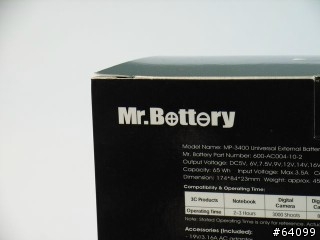

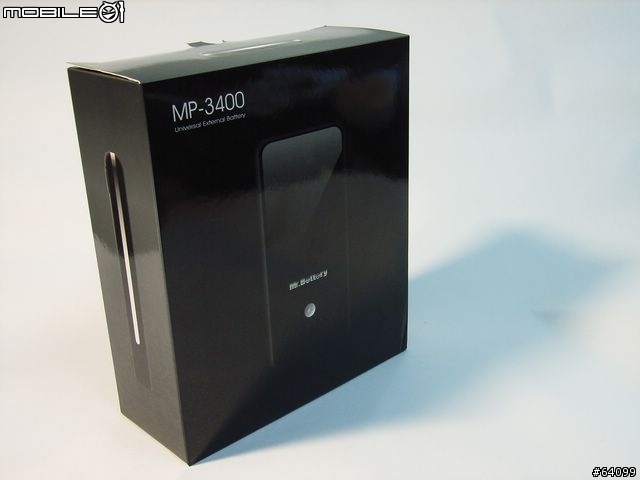

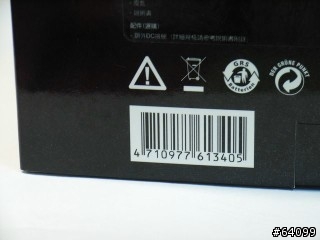

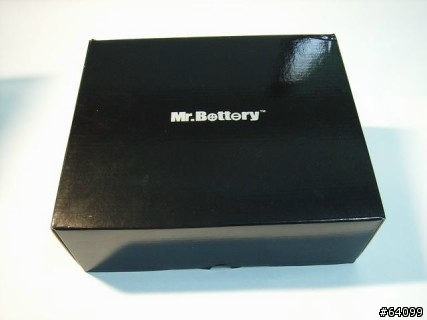

▼來~夥伴們 一起猜看看，第一眼看到這樣產品的包裝~你認為它是屬於一類型的應用?!

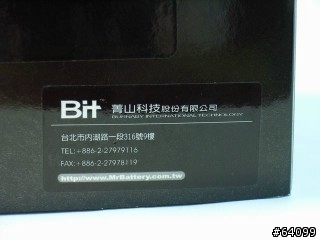

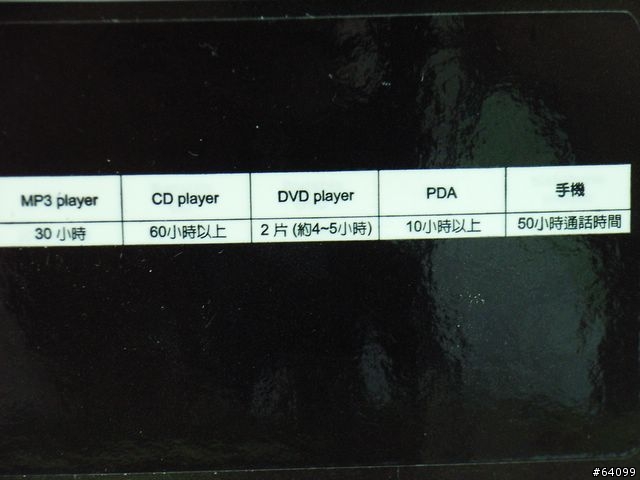

▲▼胖丁相信有一些夥伴看到這個品牌名稱後~心理就有個底了。是的，Mr.Battery在 筆電"已無續航力的電池改裝"或"原(副)廠電池選購" 這領域深耕了許久。所以今天要跟各位介紹的~就是電池先生的萬用外接式電池(MP-3400,以下簡稱MP)，舉凡:DC/DV、DVD/MP3/CD player、PPC、手機、筆電等攜帶型電子產品都適用歐。

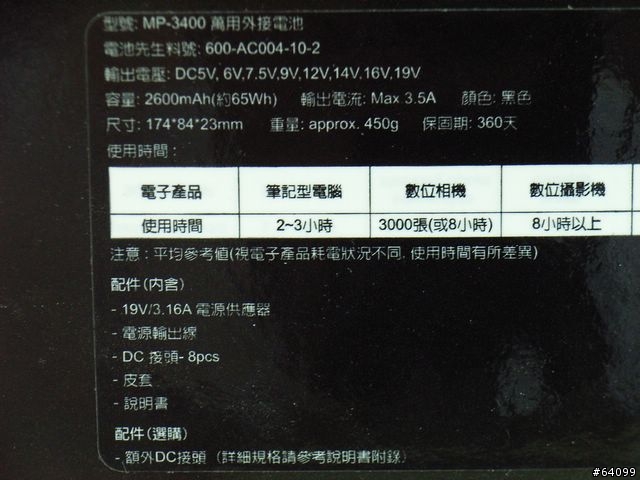

它的產品特色就是:可依上列各種產品需求予以調整，簡單來說: 它的輸出電壓能適用5V到19V，並附有8組DC輸出接頭此外，廠商也提供"多款手機接頭"選購的服務。

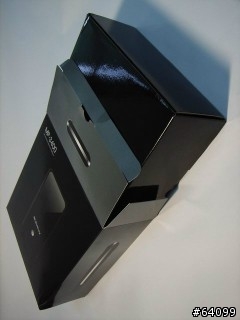

▼開箱了~疑? 盒內另有洞天!!!

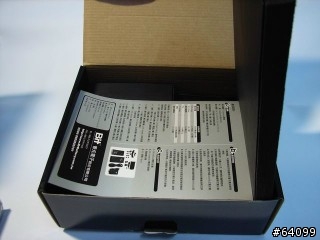

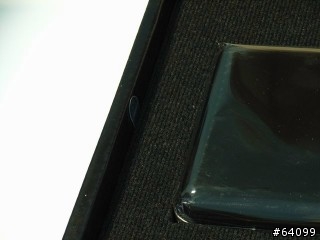

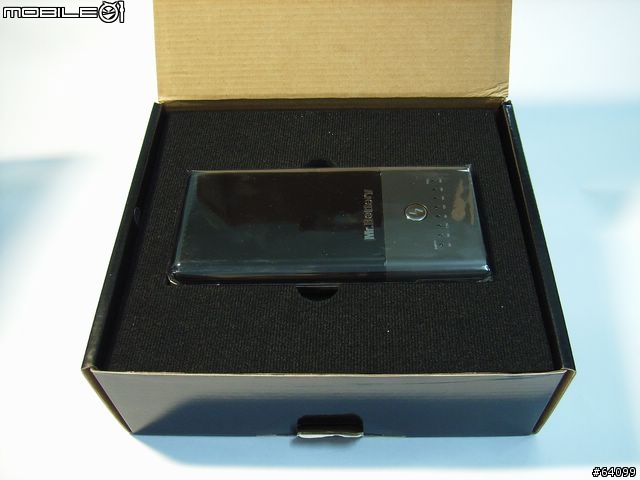

▼打開一看，怎會只有電池沒有配件阿說時那快~胖丁往左邊一瞧，有一個小拉板耶?! 就這樣打開了第二層，發現入門手冊一張。

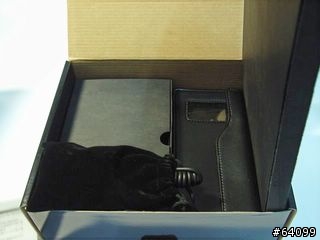

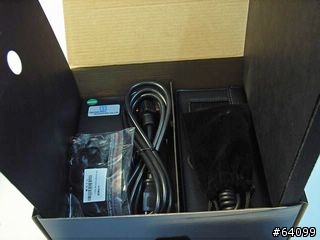

▼接著，打開第三層~陸續看到MP的配件與線材等。

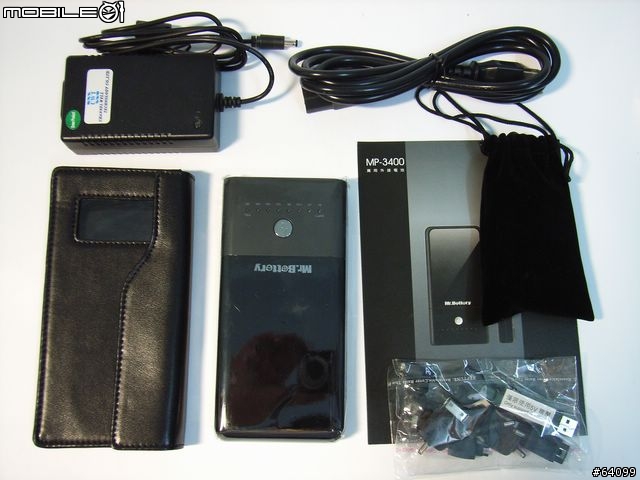

▼下列是盒內所有的內容物:MP本體及皮套、AC adapter電源供應器、電源輸出線與DC接頭(8個,含收納袋)、入門手冊 與 手機接頭組(選購配件)。

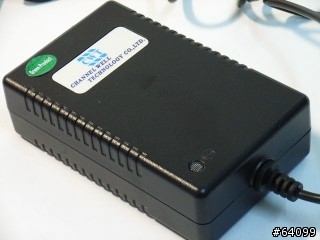

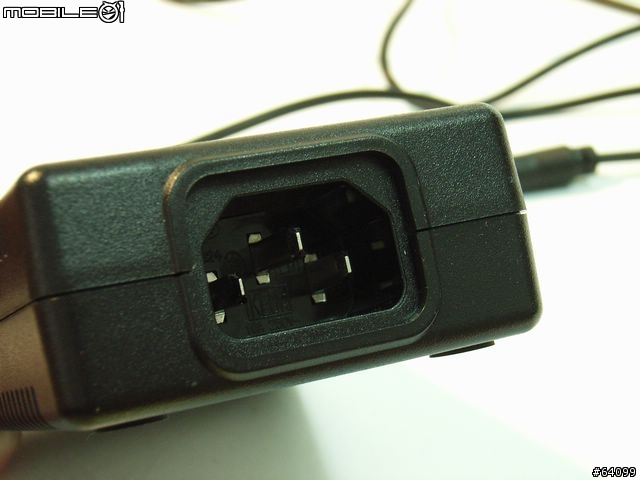

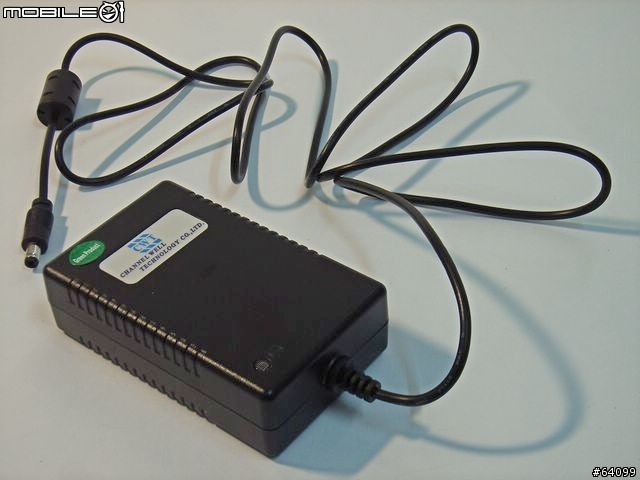

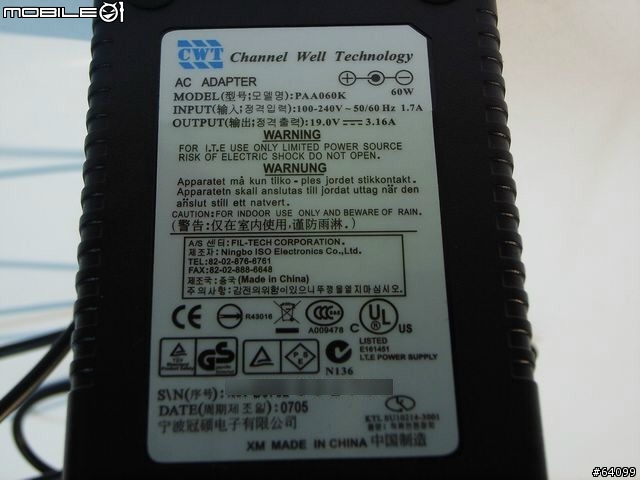

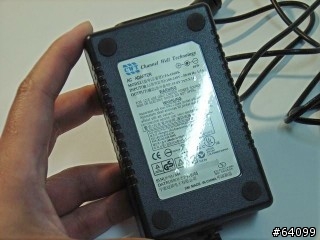

▼體積不小的電源供應器，線長約1.6m。它的正面有1個電源供應燈，反面的四邊則分別設有滑防墊此外，隨圖也附上電力輸出等資訊~請夥伴自行參考摟。

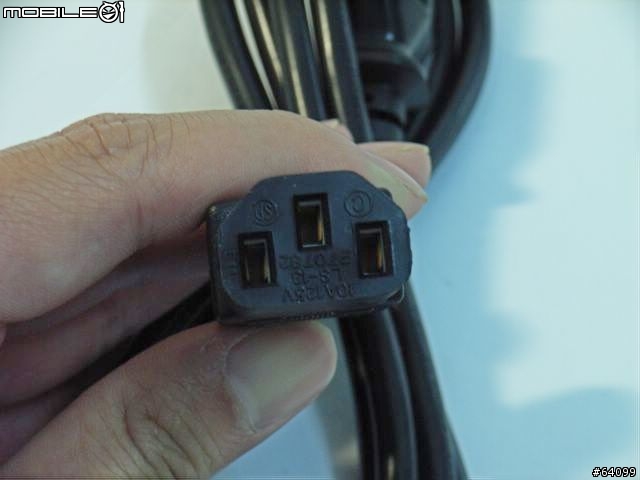

▼這是供應器線材的連接圖示，看來線材的可替換(代)性頗高。

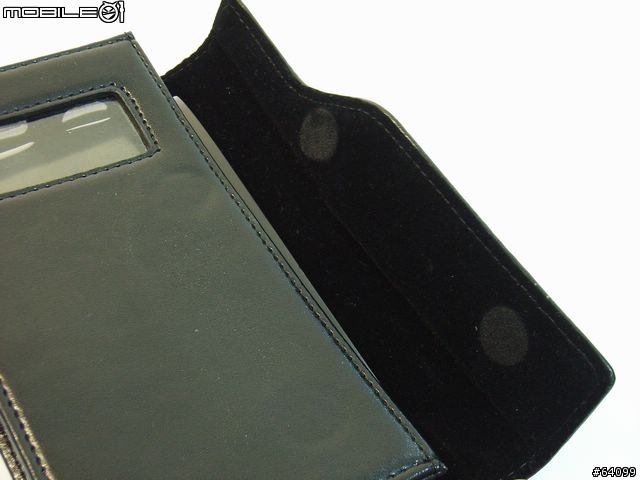

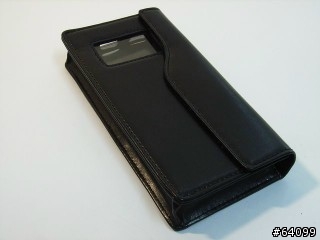

▼ MP專屬的皮套，採磁扣設計 背面還有可腰掛的功能?!

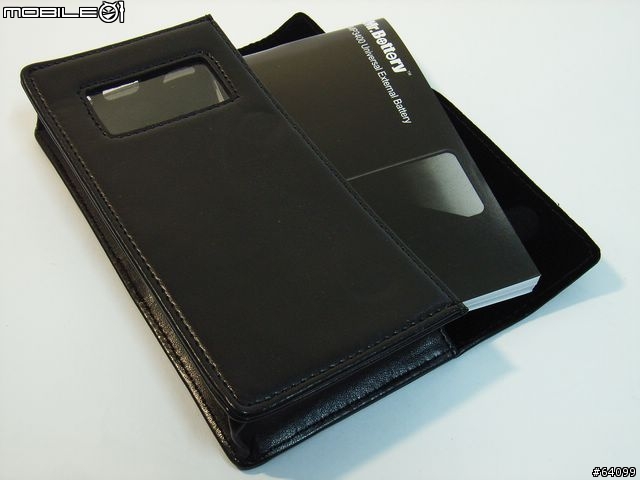

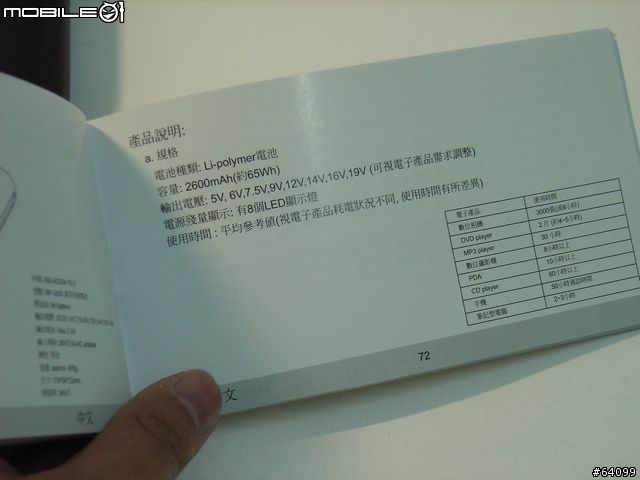

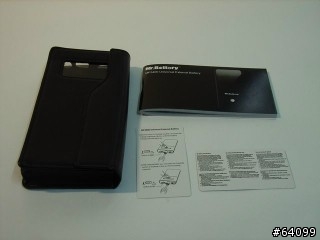

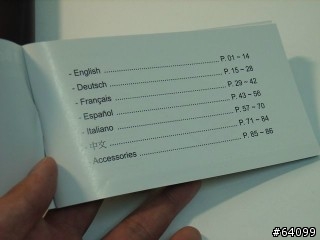

▼ 隨盒收納於皮套內的多國語言說明書和簡介卡片*2。

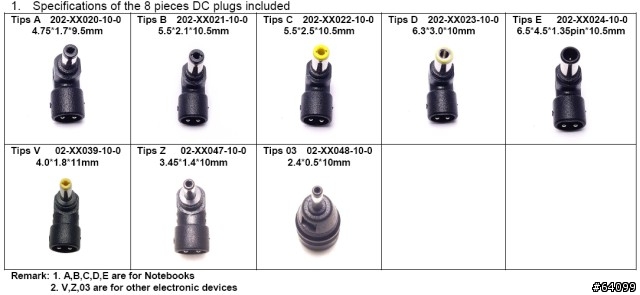

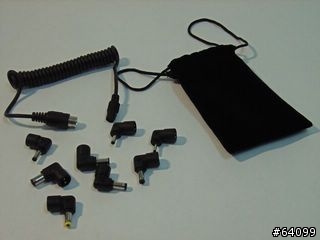

▼ 萬用外接電池的關鍵:8個標配DC接頭。夥伴們可參閱下圖示，自行辨別 所擁有"機絲"適用的轉接頭此外，胖丁很喜歡這樣的電源輸出線設計，減輕了收納捲線的煩惱。



轉接頭圖示來源:MP3400 Specification--English.

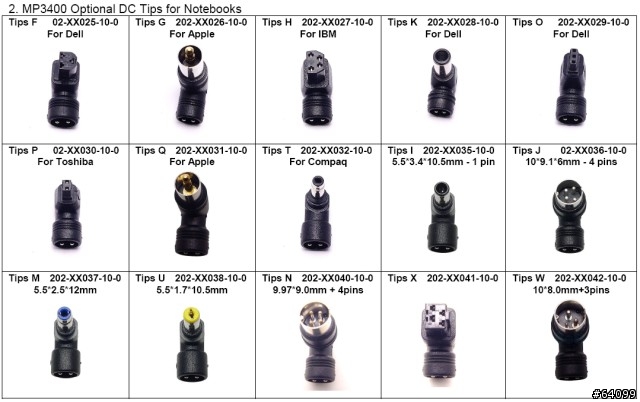

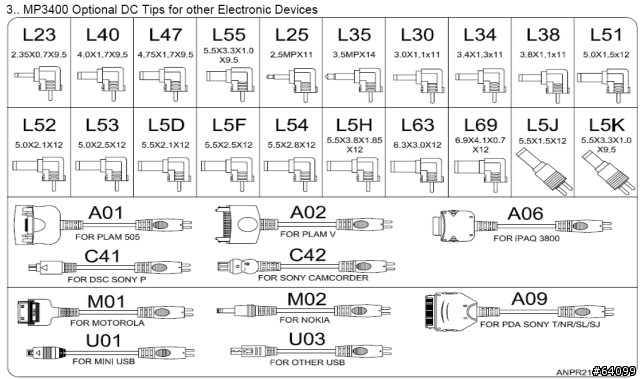

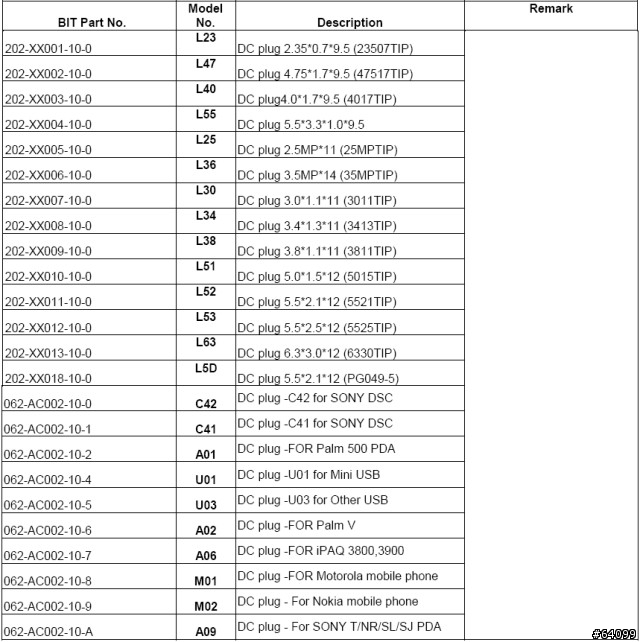

▼ 然而，如果夥伴還有其他筆電的轉接頭需求，廠商也有提供選購服務而且，使用 Apple ibook系列筆電的夥伴有福了~MP的轉接頭有支援到兩種規格歐!!!
PS. 廠商明列MP不適用的筆電型號:APPLE G4 17"、Toshiba Satellite M40.


轉接頭圖示來源:MP3400 Specification--English.


▼ 至於，其他各種手機或PDA等轉接頭的需求，廠商也幫您想到了:
PS. 廠商明列MP不適用的PPC型號:Dopod 900(不過胖丁實際測試並非如此)、神腦 PDA.




轉接頭圖示來源:MP3400 Specification--English.

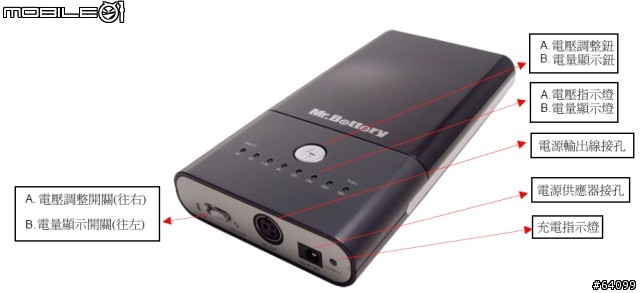

▼接著也該趕快進入MP的外觀功能說明了大家先看圖說故事吧。

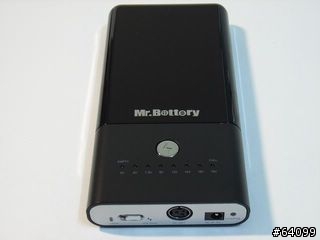

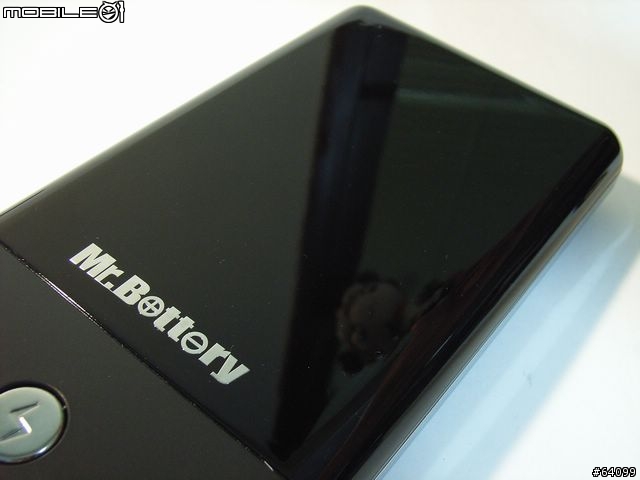

▼正面特寫: 大驚!!! 沒想到~鏡面設計也沿用到外接電池了。

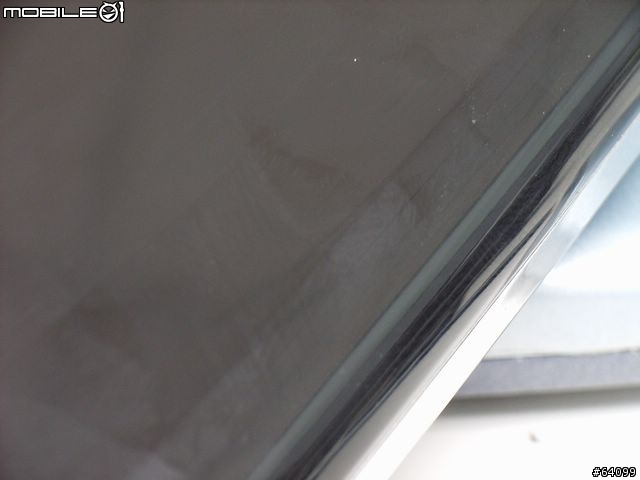

▼當然，鏡面就伴隨著保養等問題。

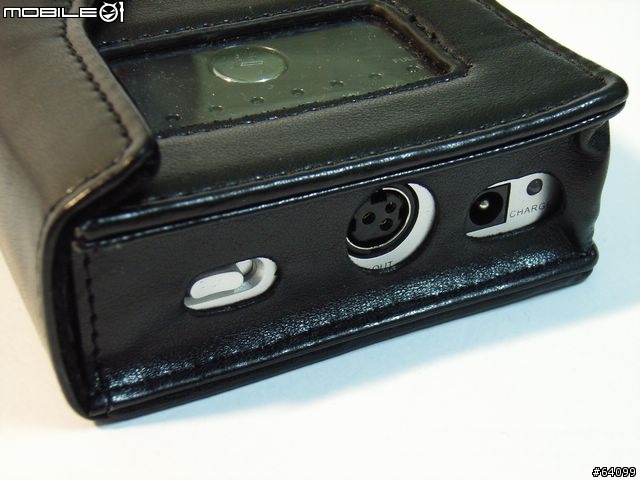

▼所以~請放心，廠商有在皮套多處開孔便利於直接使用~加分!

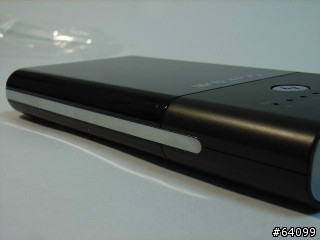

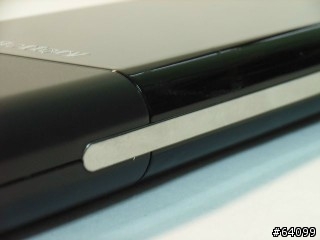

▼接著 MP 左右兩邊都設有銀色塑膠側邊條，既美觀也有助於手取。

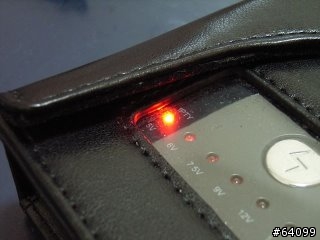

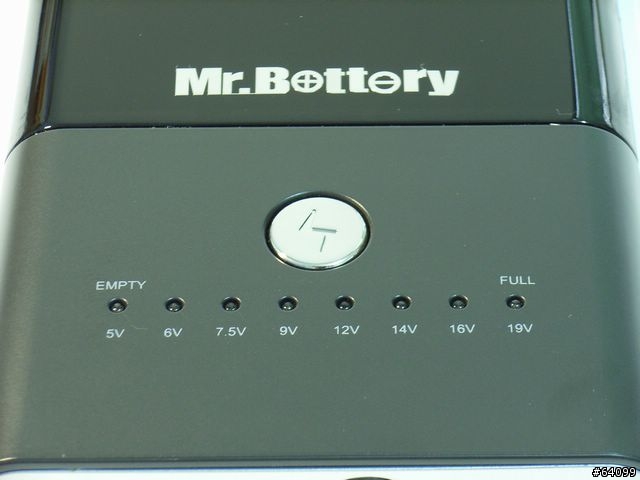

▼一排8個顯(指)示燈，當5V(Empty)亮起紅燈時 代表約只剩12.5%低電量，其他者依序分別是:25%、37.5%、50%、62.5%、75%、84.5%與顯示100%的19V(Full)。

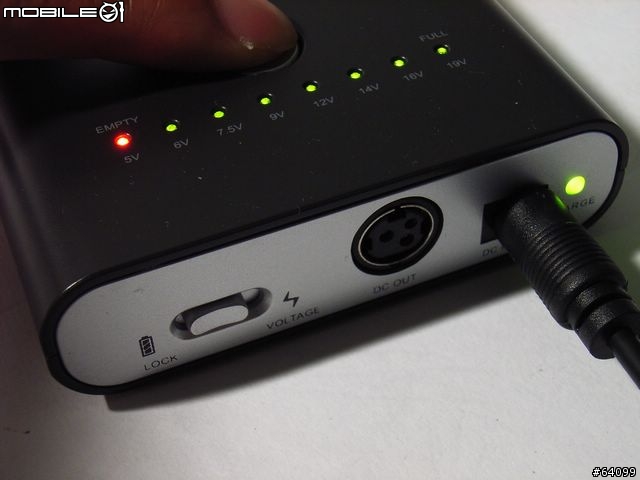

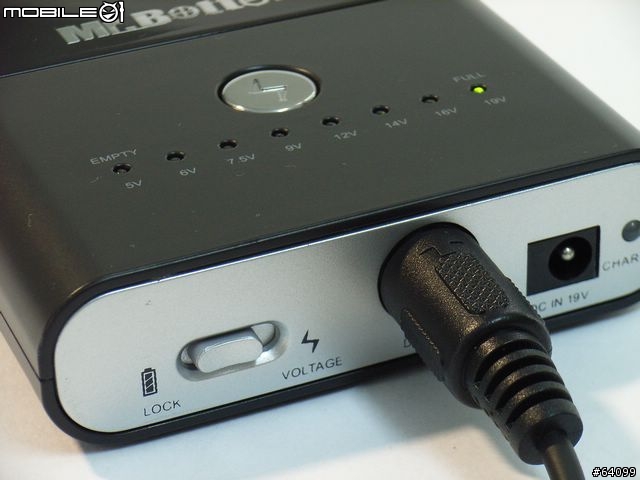

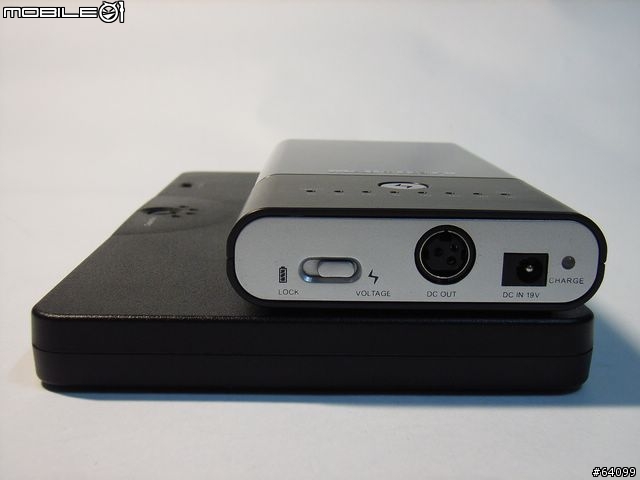

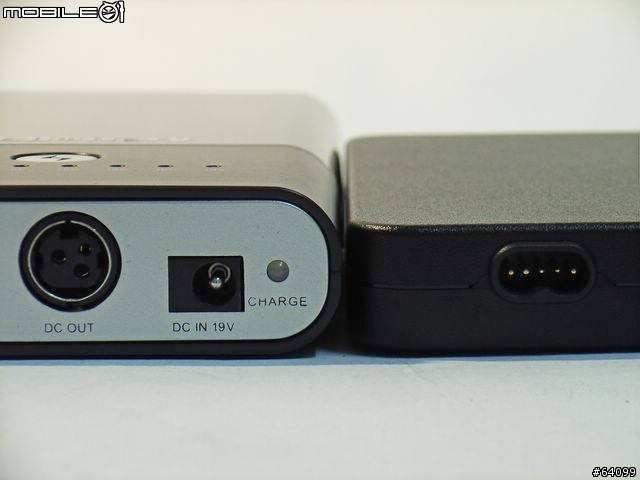

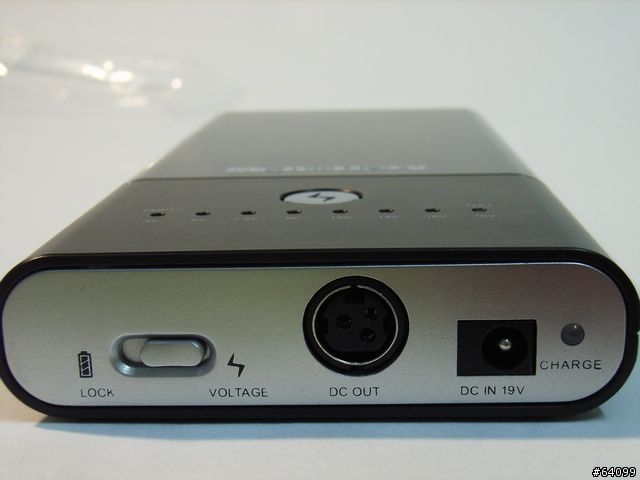

▼頂端特寫:由左至右是電量顯示(Lock)與電壓調整(Voltage)的開關處，再來是電源輸出與供應接孔在這邊~值得一提的是:廠商有將"充電指示燈"獨立設計出來，加分!

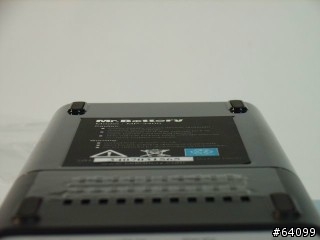

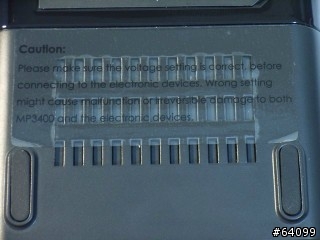

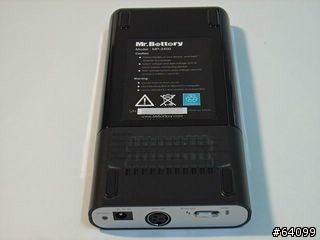

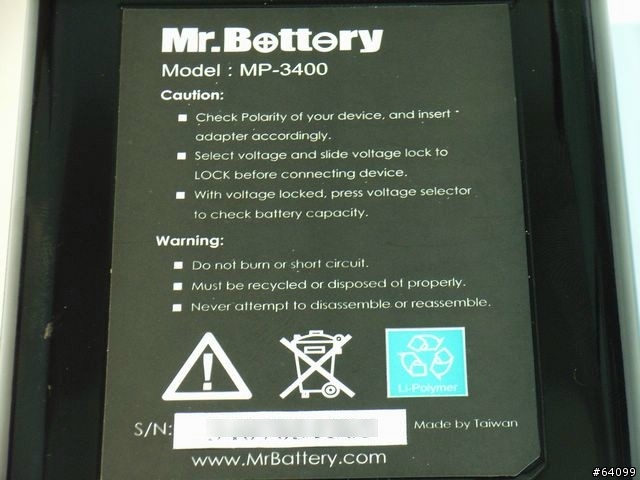

▼嘿嘿~MIT有品牌保固的外接電池，而且底部還設有防滑墊與散熱孔，再加分!






外接使用說明:


由於MP具有"多段輸出電壓選擇"的功能，所以在使用上有一些要項必須遵守;才得以避免輸出電壓不符，造成機器的損壞:

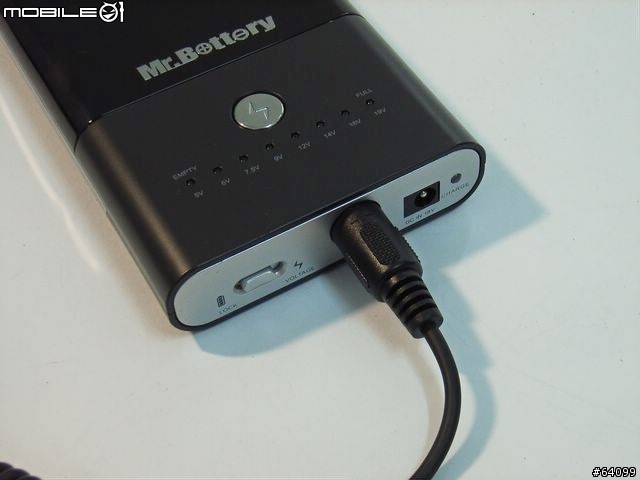

▼ 步驟1:將電源輸出線接上MP.

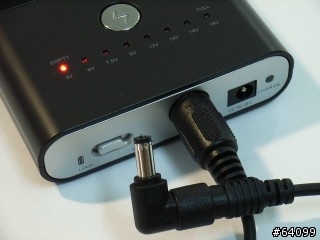

▼ 步驟2:將適用的轉接頭接在電源輸出線上，此時5V電壓(源)指示燈便會亮起~代表MP電源開啟可正常使用.

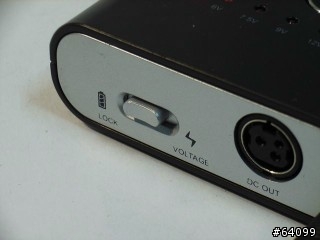

▼ 步驟3:將電源開關往右調整到 Voltage ，再按下電壓鈕設定到所需的電壓輸出.



▼ 步驟4:確認調整到"機絲"所需電壓輸出規格後，這時請注意~ 需再將電源開關往左設定到Lock位置.

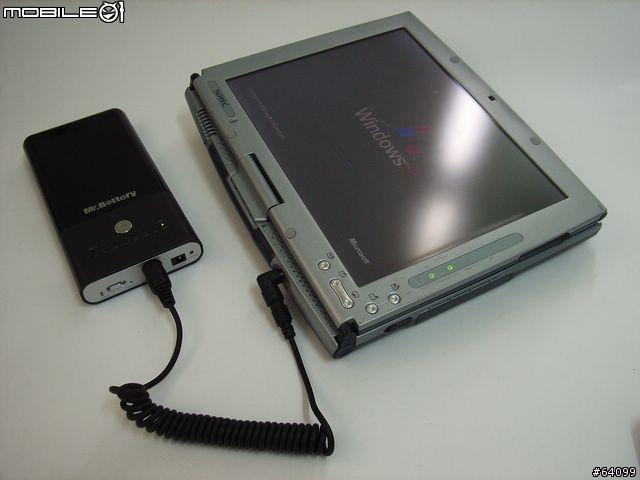

▼ 步驟5:最後，將電源輸出線接上筆電，即可開機使用.

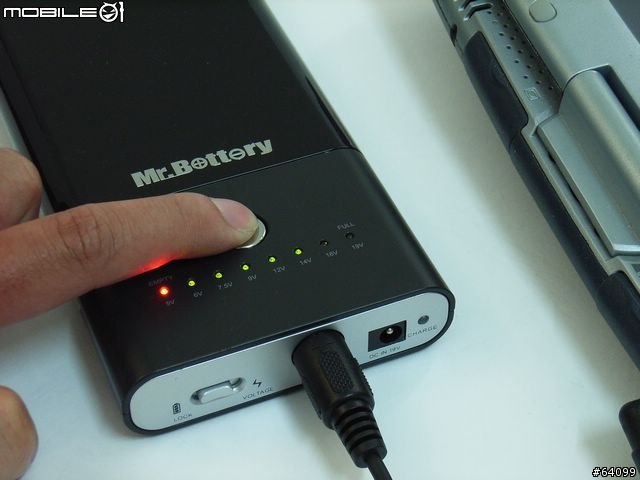

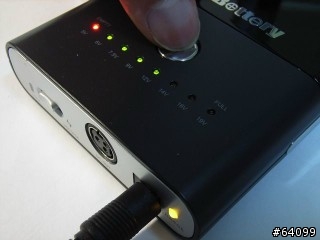

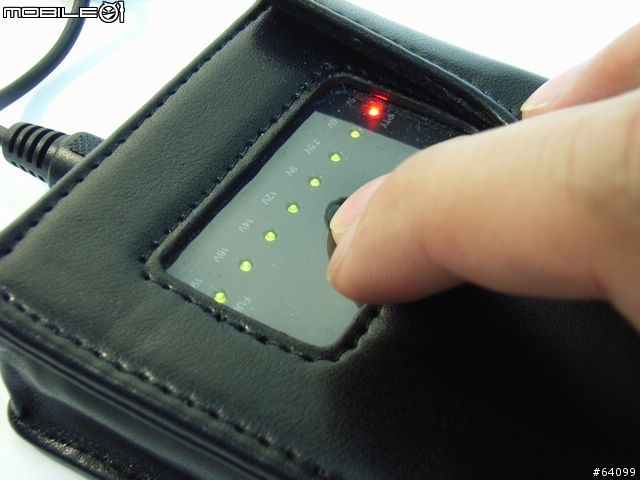

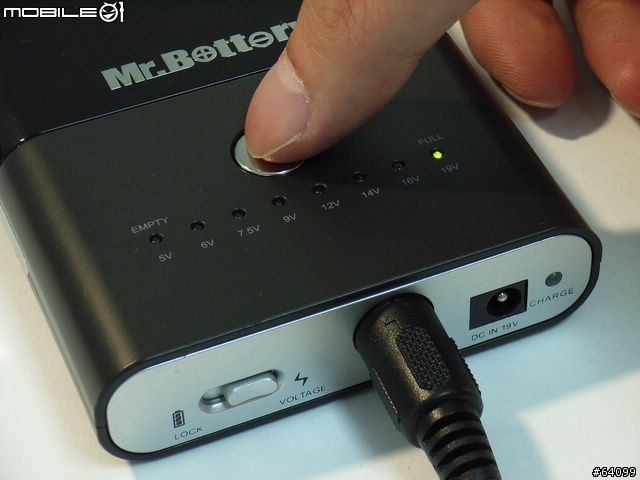

▼當然，在外接使用電池的時候，也能隨時瞭解電力殘存的狀況(按著電壓調整鈕即可).



▼此外，當MP顯示電量不足或耗盡時，即可用電源供應器進行充電(指示燈會亮起).




實際應用測試:

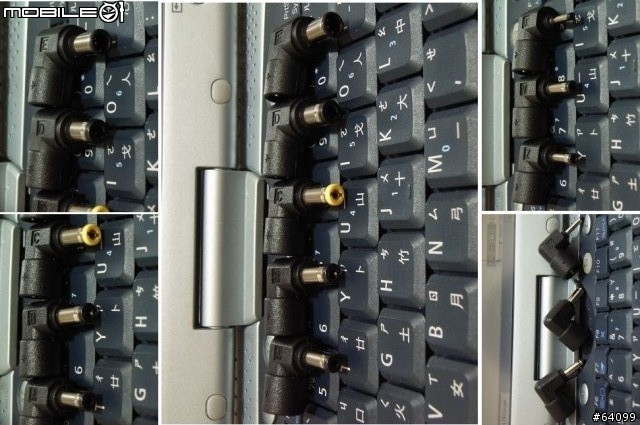

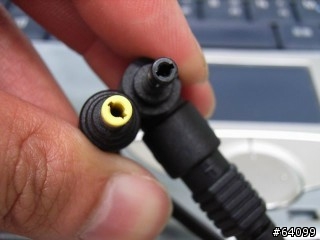

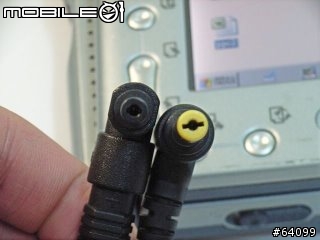

在實測前，胖丁覺得有必要將MP內附的8組DC接頭，特寫給夥伴參考一下。下圖中編號A-E適用台灣市面上的主流筆電的接頭，而右側的另三款則適用其他電子產品不過在這邊，我還是不太認同說明書中聲稱:這8組可適用市面上80%的電子產品，因為沒有內附Mini USB接頭整個就阿(針對這點，胖丁發現廠商有提供選購服務 來克服;爾後會詳加說明)。

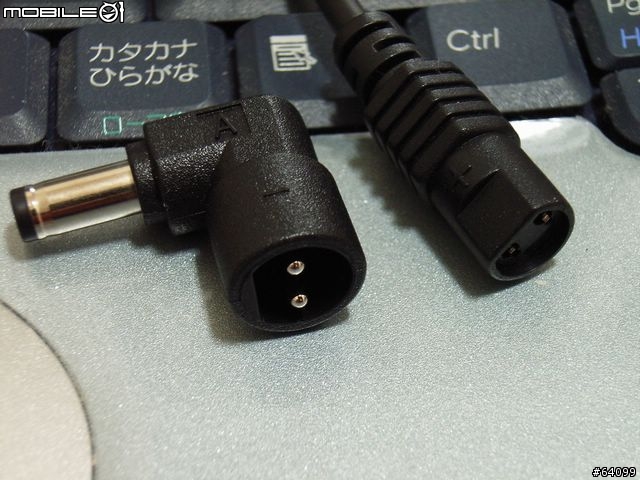

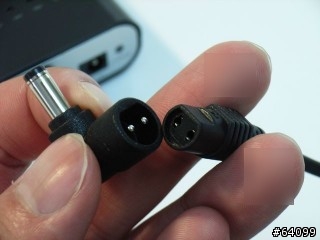

▼歐~對了，不管是哪一款轉接頭都有防呆設計歐。



實際應用測試 1: Acer筆電.

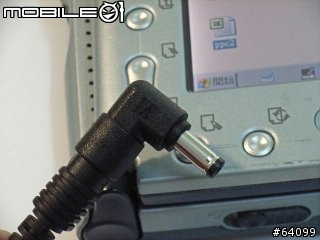

▼先確認適用的轉接頭，判定是編號A款。

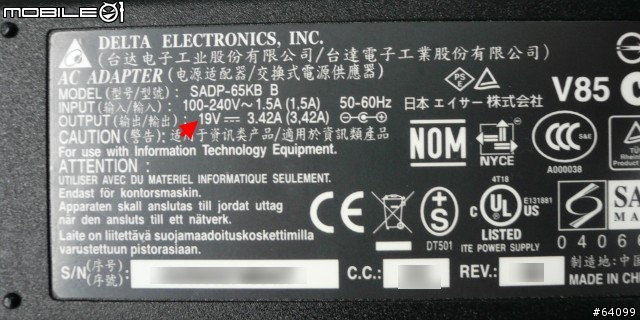

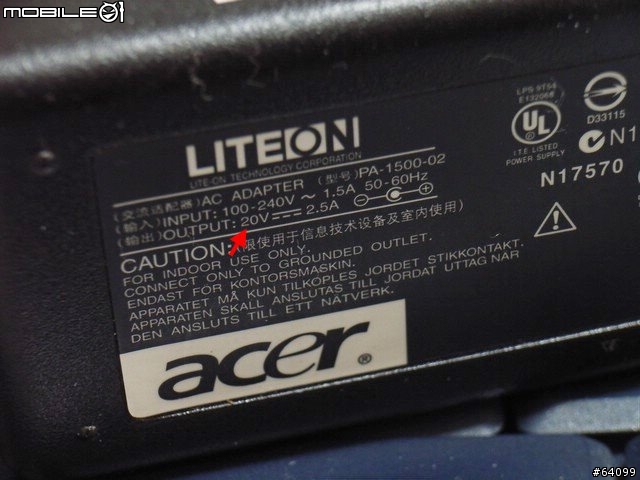

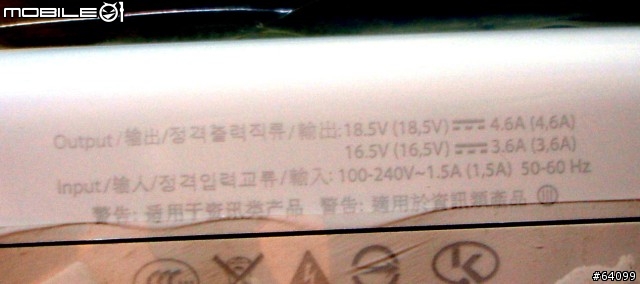

▼接著檢核充電器，問題來了~MP最大的電源輸出只到19V，怎辦?!

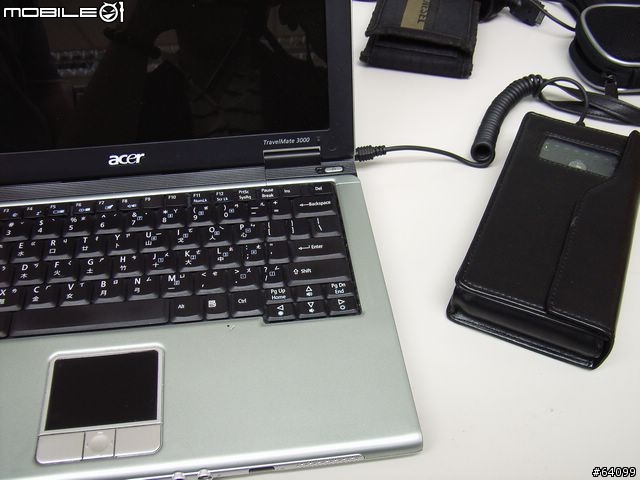

▼不管了接了再上~疑?! 竟然可以用耶。


接著，改測試 卸除電池後讓MP獨立供電，匠匠~就在這時候，突然出現了異常的電(交)流聲 讓我嚇了一大跳。

事後主動詢問廠商工程師才得知，當異常交流聲出現~就是所應用的產品高於MP可供應的瓦數，其燈號同時熄滅也代表該產品可能無法應用在MP3400(Max可連續輸出72W，當MP內功率IC產生高溫達到設計溫度時會斷電輸出)。

然而，工程師也繼續說明:
該款TPC確實比一般NB秏電，但是在主機電池移除的前提下，MP3400還是可供應(電)的;因為MP3400最高連續輸出瓦數為72W，換算成19V其連續輸出約3.78A。

此外，大部分的其他品牌筆電不會有這類的問題，唯獨Acer比較特殊，所以因應之道可如下:

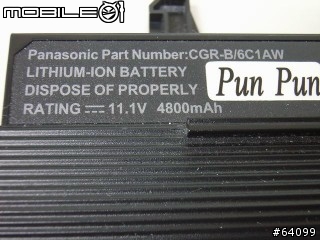

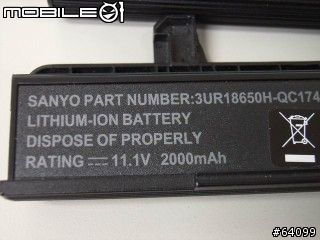

1.先確認電池的電壓，絕大部分的機器，電池電壓都是11.1~14.8或16V。

2.設計20V變壓器的目的，主要是為了對電池充電，所以20V的輸出才有辦法對14.8V充電。

3.倘若Acer的筆電要適用，大概可有兩個方法:

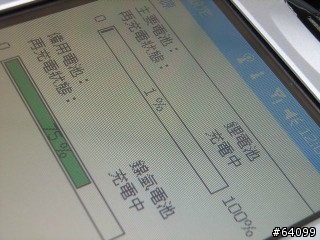

◎先裝上電池讓MP以19V輸出應可適用(不過,由於電力會進行兩次轉換，外接電池對內部電池充電，內部電池再供電給筆電~效率會較低)。
◎卸除電池的情況下，先將MP輸出設定為電池電壓值，再接上筆電開機;此時若無法開機~請先拔除電源輸出線，更改設定為充電器的輸出值後，再接上時應可適用。




▼不過，胖丁情商改借用較不耗電的Acer小狗機來測試，拔除電池以19V輸出~開機倒無問題，提供給夥伴參考。



圖片來源:謝謝 胖胖提供機器拍攝。


實際應用測試 2: Dopod智慧型手機.

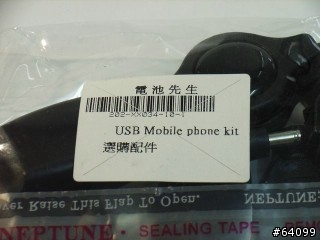

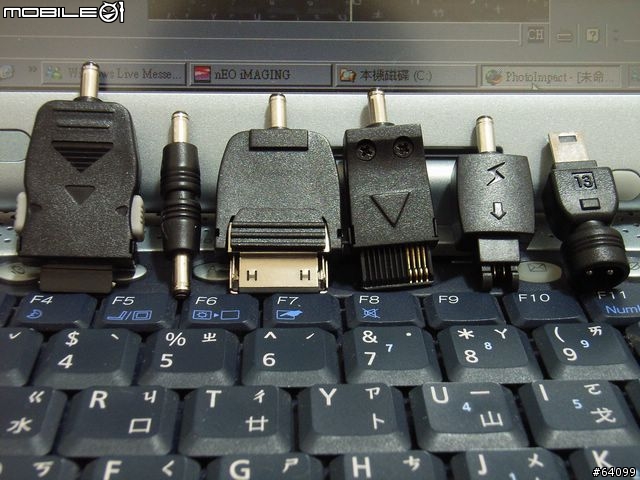

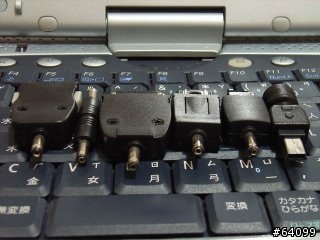

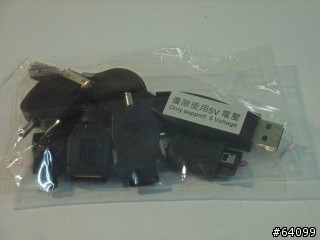

▼由於內附8組DC接頭未支援手機，所以補上選購品:手機接頭組的特寫~提供給夥伴參考。下圖由左至右，分別是應用在三星、NOKIA 、MOTO、易利信(舊款規格)、SONY及PANASONIC、Mini USB，在這邊請夥伴注意 這些接頭不一定都能支援全系列，僅限於廠牌內某些機型 。

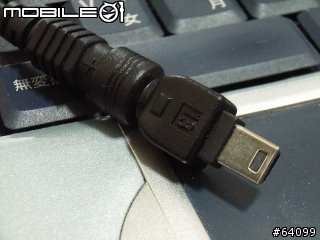

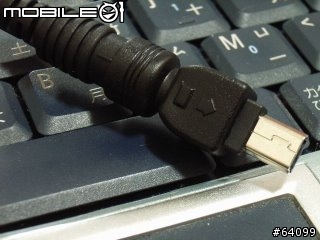

▲▼所以胖丁先以編號13的轉接頭進行測試，直接把它接在電源輸出線上~就可以了歐。

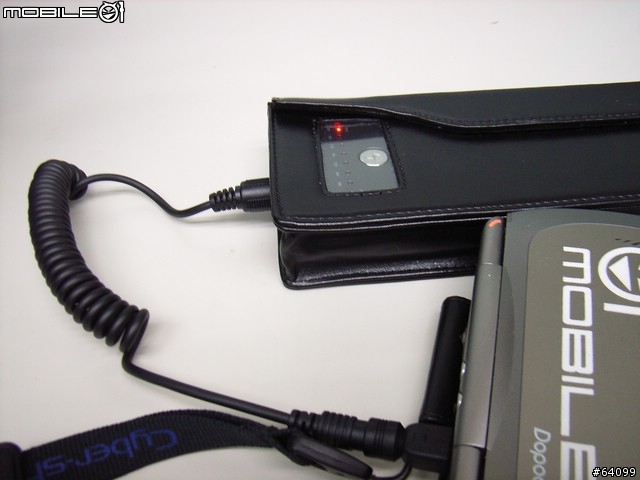

▼調整到 Dopod 565 所需的(5V)電壓輸出。

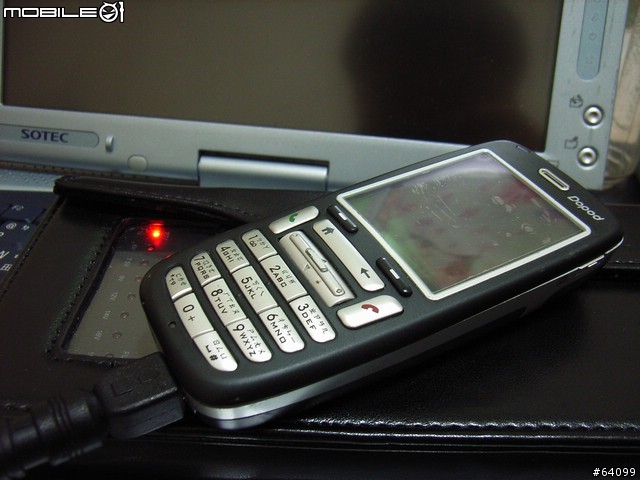

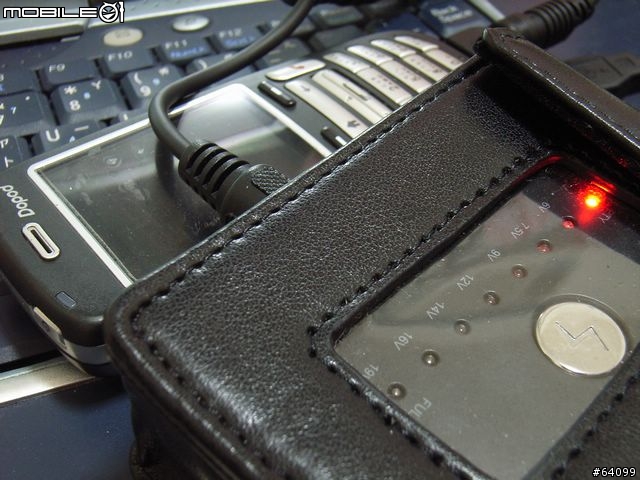

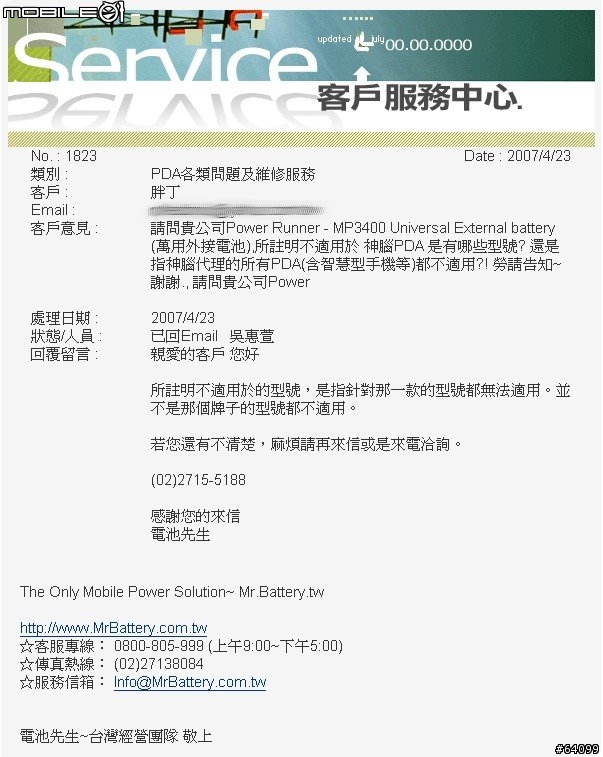

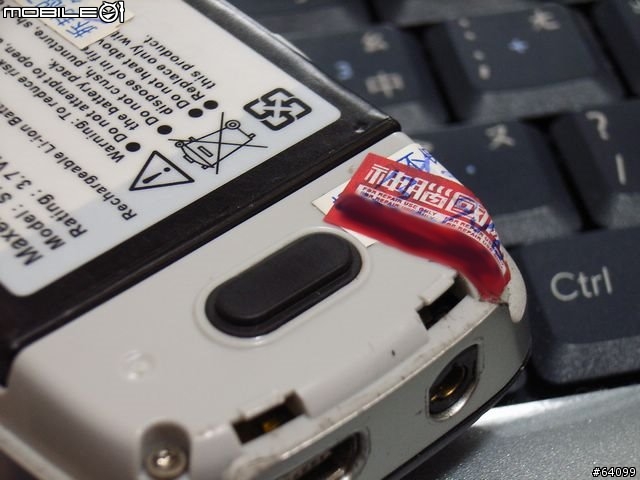

▼接上 Dopod 565 後~疑? 竟然無法進入充電的狀態雖然廠商已明列神腦PDA不適用，但也不至於 貼有保固貼紙的也比照辦理吧(可點小圖放大，閱讀客服回應)。





當然，遇到這個情況光找客服不足~洽詢工程師才是解決之道，所以綜合兩者所得到的回覆是:將USB 公/母接頭交替測試。

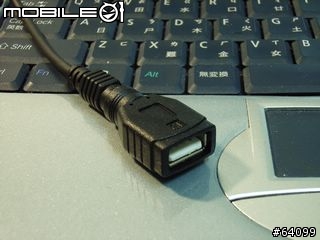

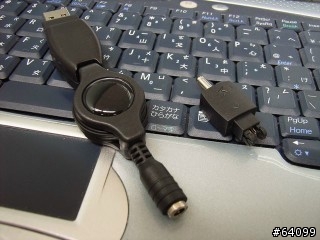

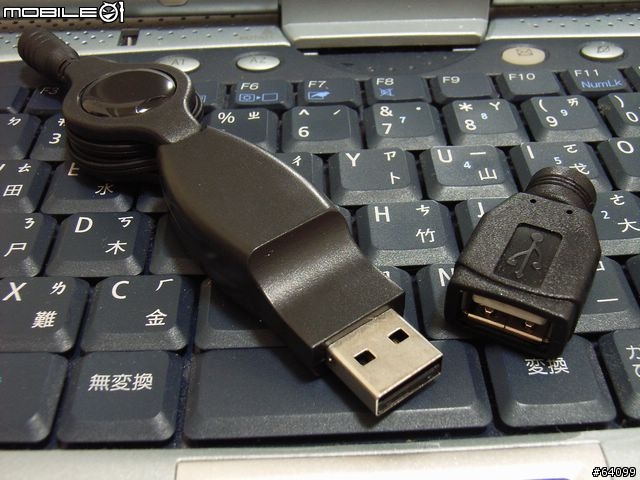

▼所以，先以手機配件組裡的USB 母接頭來測試看看。

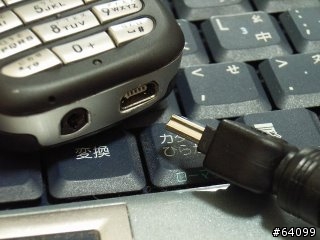

▼很可惜的，透過傳輸線來對 Dopod 565 充電仍不可行。

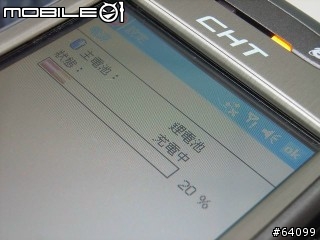

阿~還是不行，怎辦?! 這時突然靈光一閃▼同製造商的客制機種~行不行(謝謝Wilson Tom提供機器拍攝)?

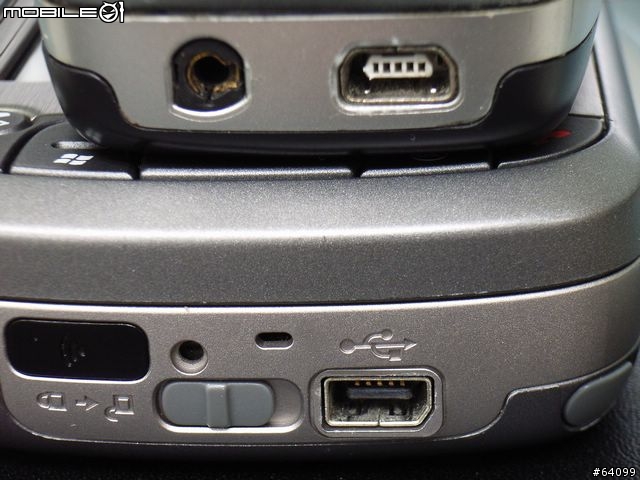

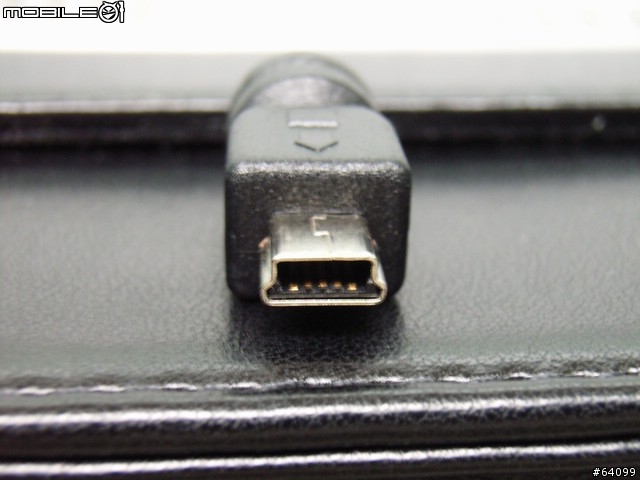

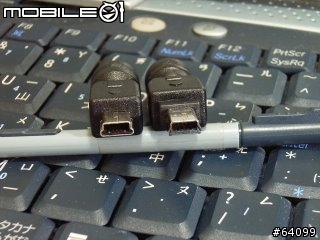

▲▼看來可充電與否的關鍵就在:Mini usb規格的新舊，若像565的這樣的舊規格~就須另行選購新型號的轉接頭。

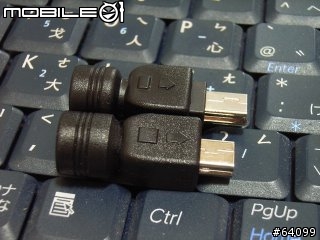

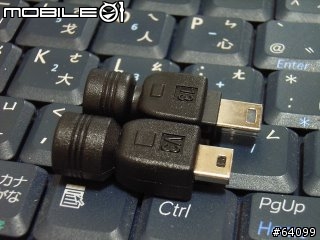

▼需另行選購新型號的轉接頭(編號V3)。






▼很奇怪的，廠商所列Dopod 900不適用的情況~反倒出現在565身上?!怪哉，請夥伴自行留意。






實際應用測試 3: HP PDA 與智慧型手機.

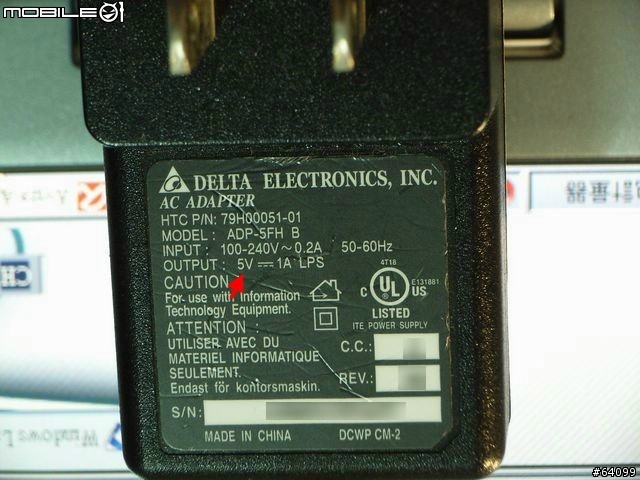

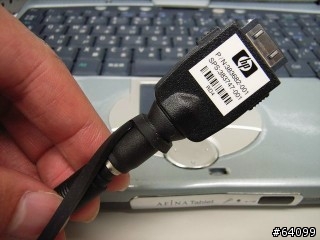

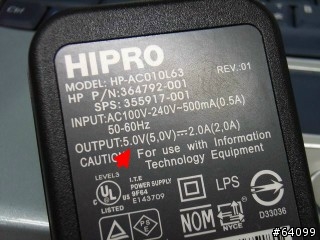

▼這是原廠5V充電器，與專用接頭。

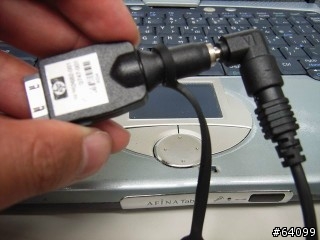

▼找出適用的編號V的轉接頭，再接上 HP 專用連接頭。

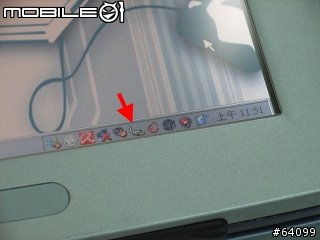

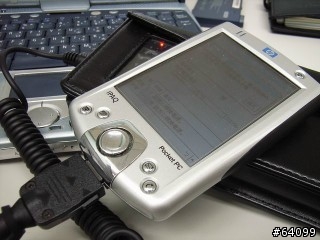

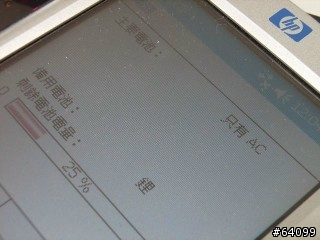

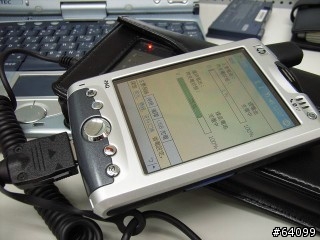

▼以5V輸出，HP2200 卸除電池~供電正常(謝謝Wilson Tom提供機器拍攝)。



▼同樣以5V輸出，HP h6365充電也正常(謝謝Wilson Tom提供機器拍攝)。



實際應用測試 4: 特色手機.

然而，除了智慧型手機外，一般特色手機的使用者更不容忽視。不過 MP 的選購品:手機接頭雖然支援了相當多廠牌，卻不一定能支援全系列，僅限於廠牌內某些機型在這邊提供兩個例子供夥伴參考:

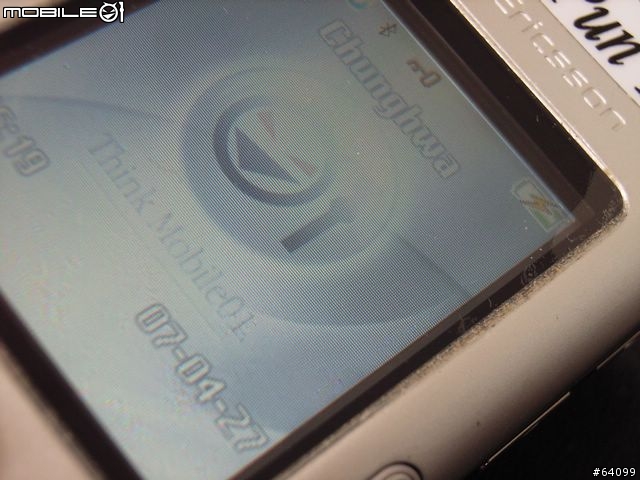

▼ 例1: SonyEricsson 手機(舊規接頭)。

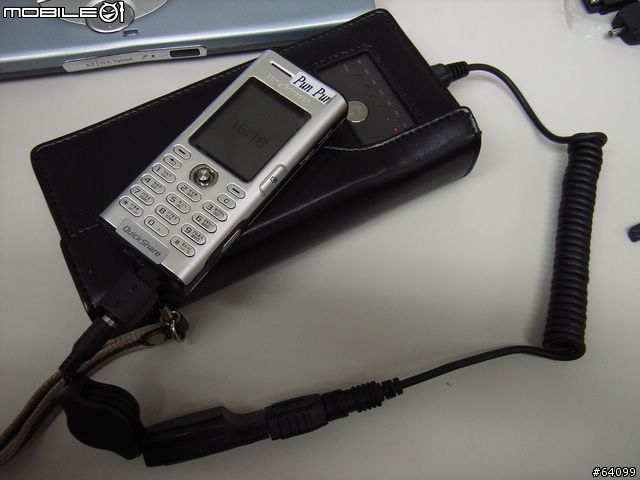

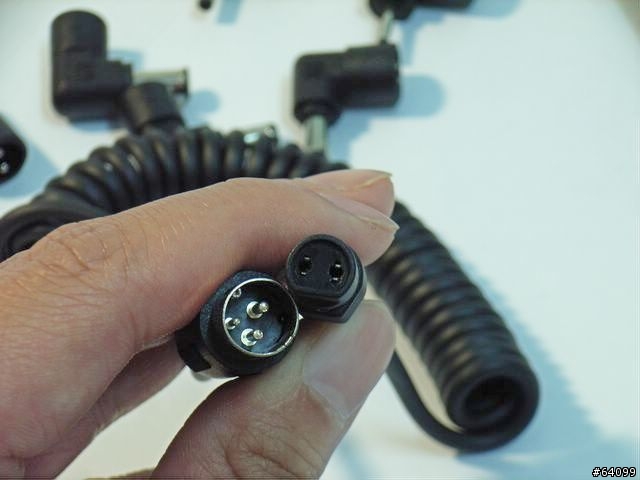

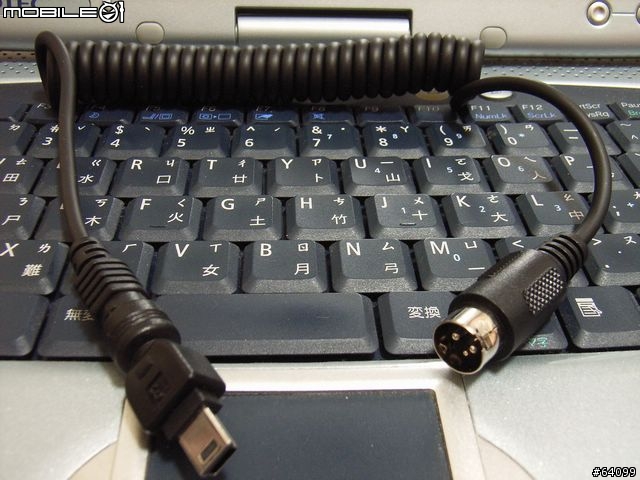

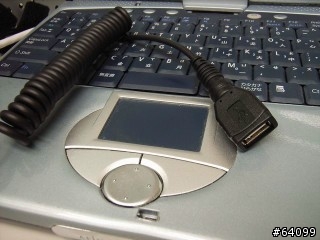

▼▲請夥伴注意，MP對SE舊規手機的充電應用~必須再外接一個連接線，並將電源輸出線接上母USB接頭，如圖所示-充電應用是可行的。

圖片來源:謝謝 胖胖提供機器拍攝。

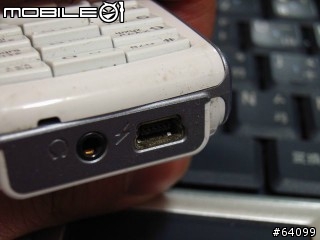

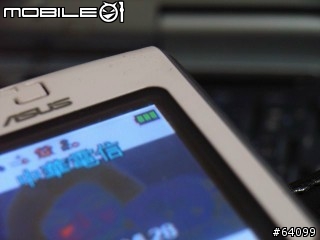

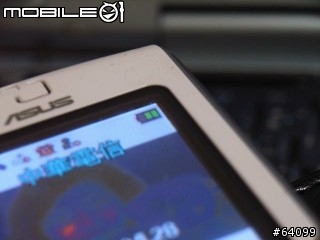

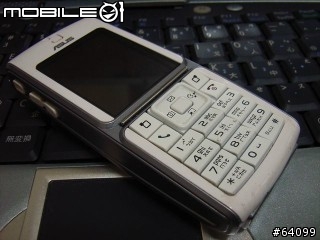

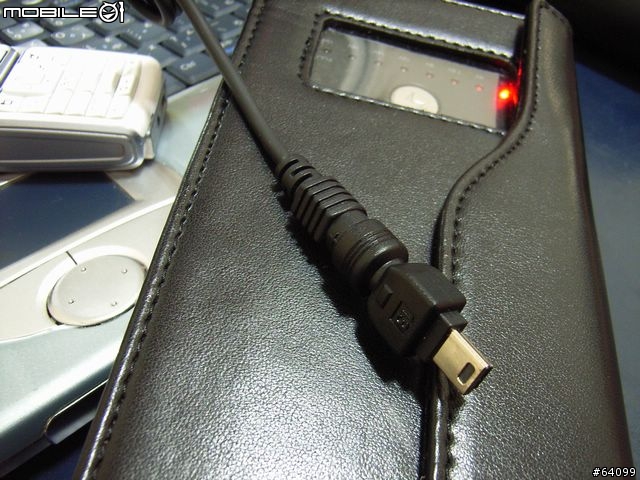

▼ 例2: ASUS V66 手機(Mini usb公接頭)。

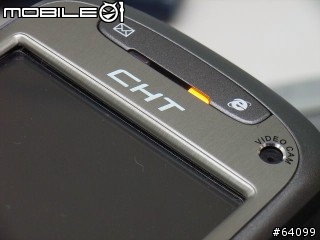

然而，像V66這類的手機，也跟前述的CHT 9000充電應用一樣~採編號13的Mini usb公接頭即可。



實際應用測試 5: 行動相簿.

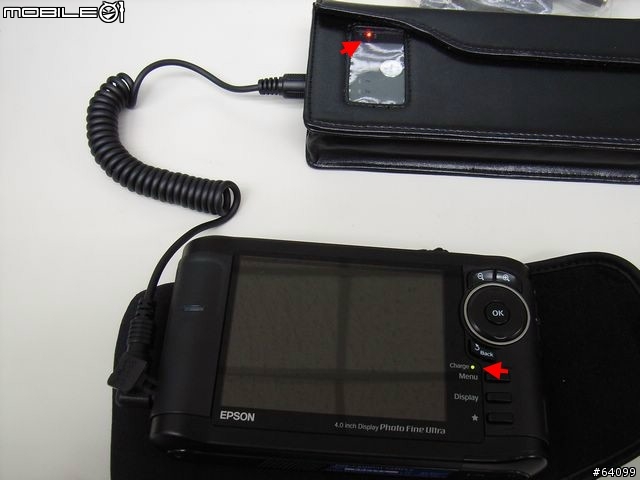

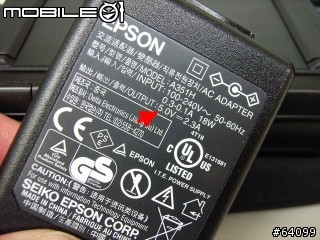

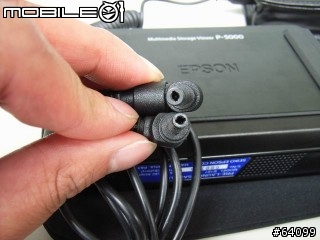

此外，考慮到夥伴們外拍的需求，也特別情商將 MP 應用在行動相簿的可能性。先檢核充電器的輸出量，確認可適用的轉接頭為編號V款後，實際接上行動相簿測試~充電可行!

圖片來源:謝謝 胖胖提供機器拍攝。


實際應用測試 6: 充電.

由於市面上 MP 可適用的電子產品眾多，短時間胖丁僅能以自有"機絲" 或 "特別情商"才得以分別測試說明，若有所不足的地方~還請夥伴們見諒海涵。不過，在胖丁能力範圍內還是會盡可能的提供資訊~給夥伴參考;就像:說明書沒有的充電教學圖/文:

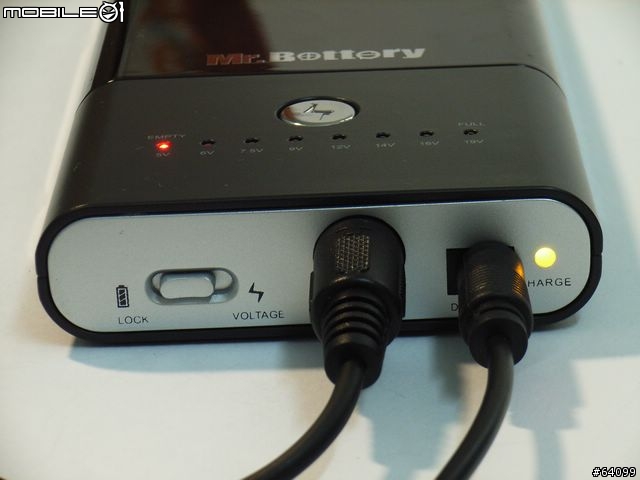

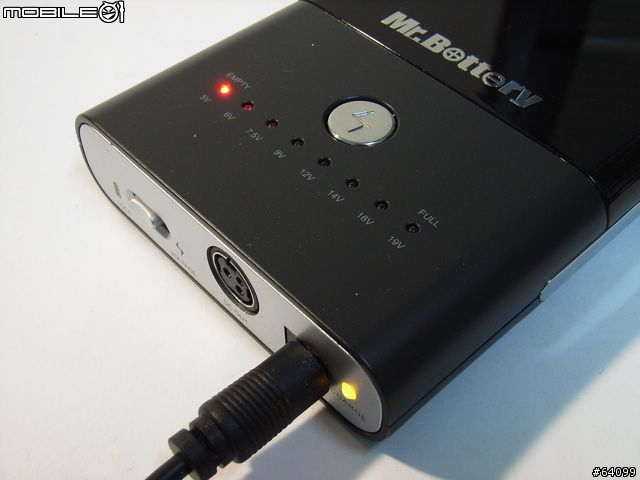

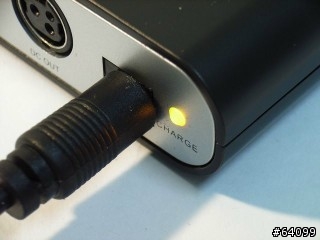

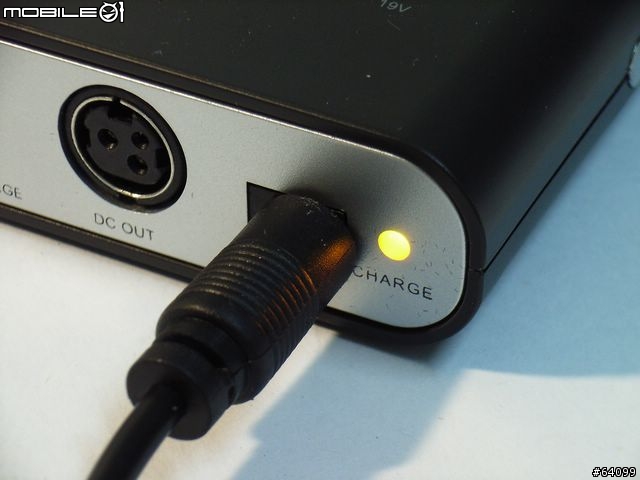

▼將MP接上充電器，在DC IN旁的半紅似橘的充電指示燈便會亮起。

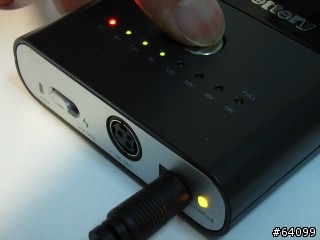

▼在充電期間，按鍵在Lock或Voltage 都可以，而且在Lock時 可按壓上方顯示鍵，查看目前充電容量的進度。



▼一般的充電過程，是不需接上電源輸出線的。



▼當充電指示燈顯示為橘燈時，代表充電較快其容量進度亦同，在趨近飽合時才會轉為慢充。



▼經過測試，第一次將MP電力耗盡的狀態下;約於晚間7:30充電至11:30 燈示變為綠色，總耗時約4個小時。不過，在第二次以後的充電~平均約3.5個小時即顯示綠燈。





比較分析(代結語):

好~介紹到這邊，不知道夥伴有無任何問題?
什麼~你說市面上相似產品眾多，怎挑選適合自己的(完全自問自答中)?

胖丁建議要先做功課啦~多多閱讀01夥伴熱情分享，真實報導的文章，比如(依發文日期排列):
keiichilee，PSP、NDS的好伙伴～SUPER POWER手持式電池。

yada，絕美外型，充放自如-Targus USB Battery Pack-USB 外接電池 (APB04AP)。

胖丁，行動電力的新來源~Xantrex XPower Mobile100。

胖丁，[小品]TPC的電力補給站:Smart Battery。

Yang sheng，車用電源轉換器輕巧選擇 Kensington Ultra Portable Power Inverter 150。


如果夥伴有認真做功課應該會發現，上述產品各有優缺;能應用的範圍與類型也各有所不同。
若您問胖丁怎挑出適合自己的，那我會先提供一個概念給夥伴參考:

開發NB外接電池的主要目的，不外乎就是要提供並解決'舊款或冷門NB"電池量太少、老化甚或不易購買的需求(窘境)，所以它的目標市場很明確~就是有大量使用或買不到電池的用戶。

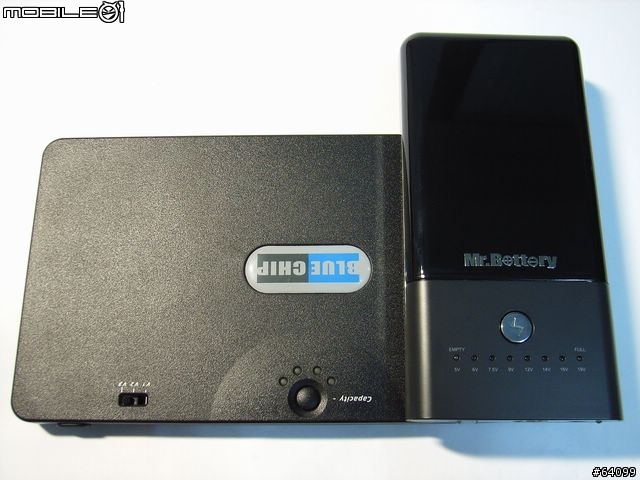

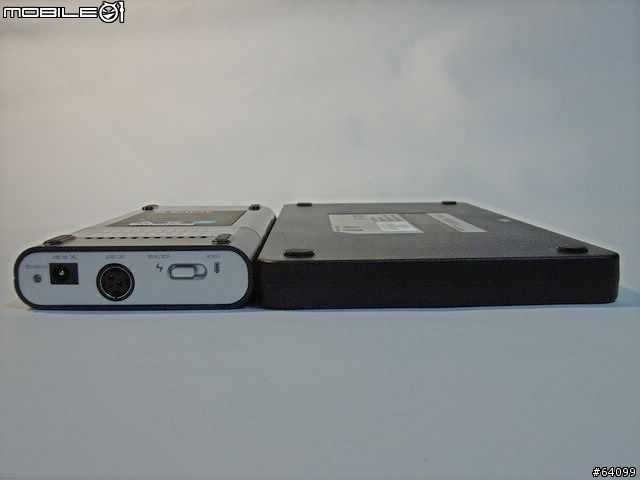

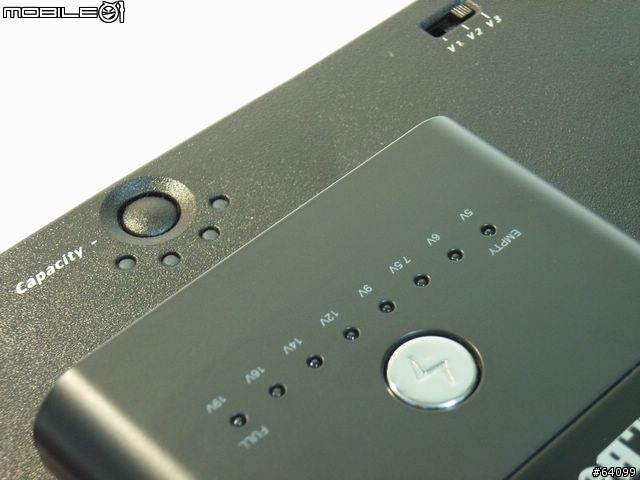

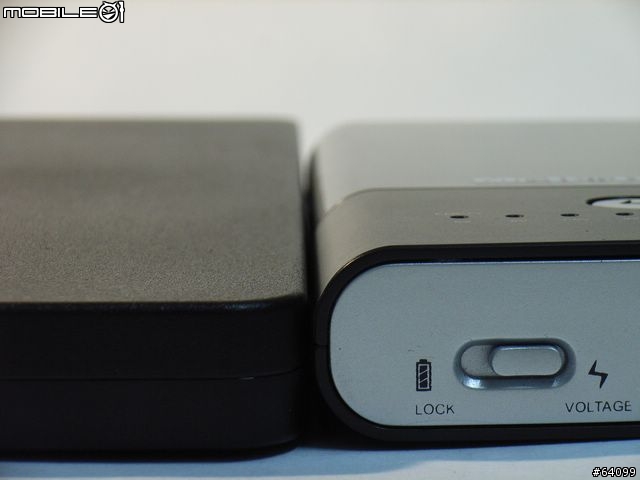

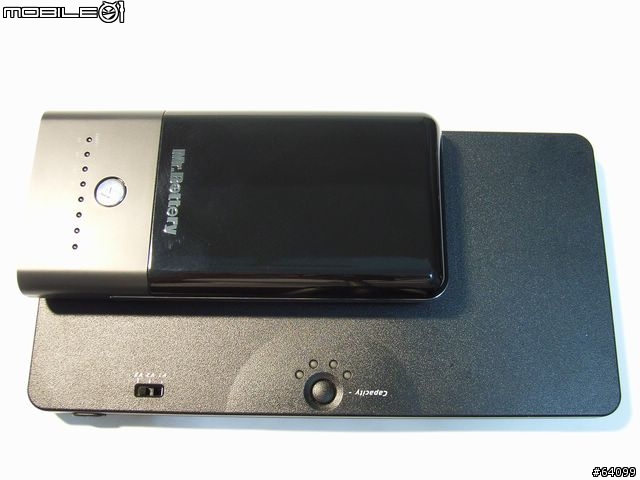

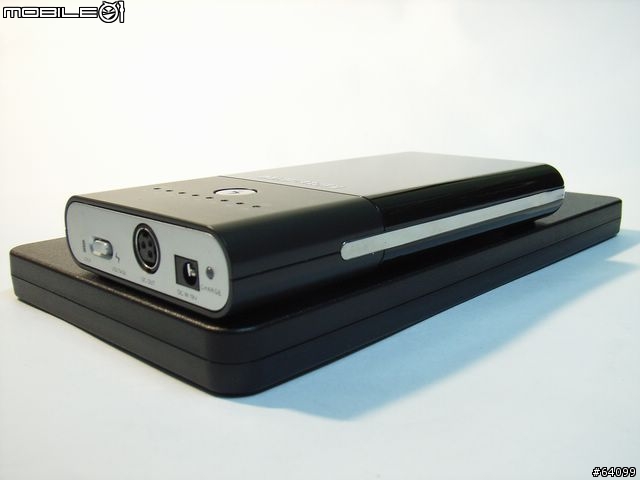

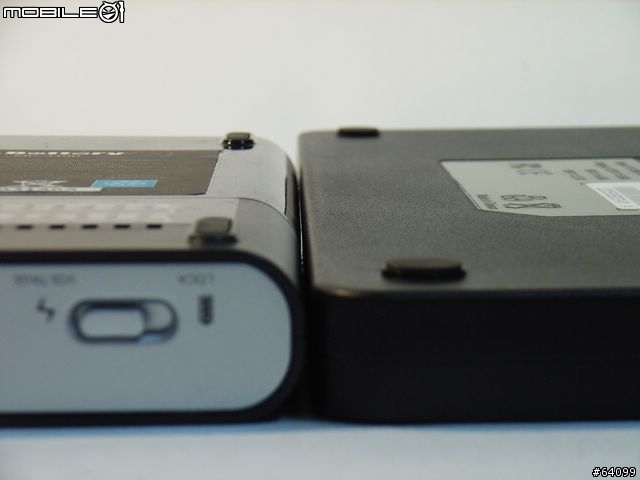

也因此，在限定可適用NB外接電池的前提之下，連結中產品大約僅剩Mobile100與MP3400較適合。至於那一個比較好?! 請讓我補上一些硬體外觀的比較大家看圖說故事摟:

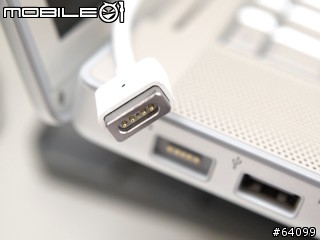

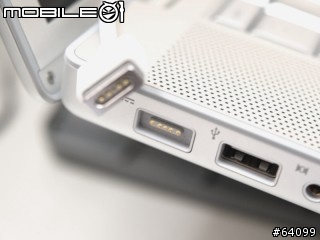

對了，有一點要特別提醒夥伴的是: MP3400雖然擁有8段輸出電壓選擇、內附8種轉接頭以及他款選購服務等多項優點，但是像▼MacBook這種專利的磁性接頭，廠商仍未開發販售~請夥伴要特別留意。




圖片來源:謝謝 Yang sheng與酷波贊助/拍攝.


最後，應該有夥伴會提出質疑~為何這次未有實測數據可供參考???
是的，綜合許多因素的考量這次胖丁想以廠商所提供的『可使用量計算方式』來客觀說明：

MP3400 總瓦數為 65W 換算公式為 65W/(調整電壓) X1000mah = mah

以TPC為例：換算使用容量 65W/19V (TPC輸入電壓) X1000mah = 3421mah(預估可使用容量)。

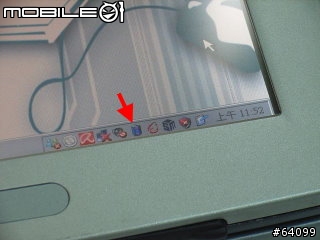

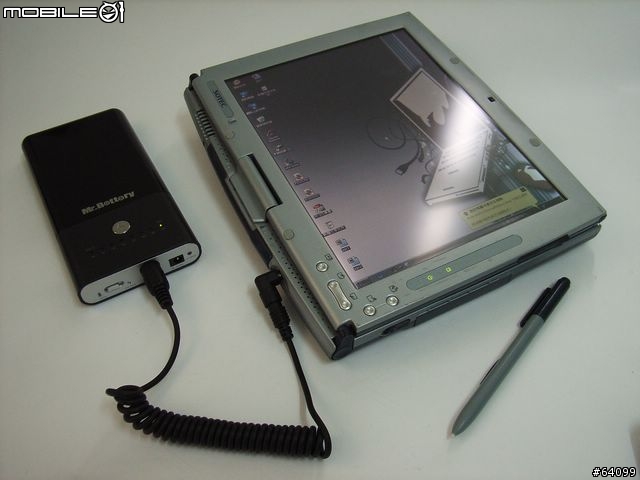

[檢驗] 目前TPC的舊電池1800mah，約僅剩100分鐘的待機時間，依上列公式預期同時接上MP大約可多出3.2小時左右的電池續航力。經過實際測試發現~在背光調整最大，可待機時間共約4個半小時希望這個新方式能有助於夥伴判別摟~再次謝謝各位耐心看完，謝謝!
