自行更換 apple 2011 mba 液晶破裂 分享心得文

以下文章 純屬分享給有需要的人參考

小弟不是pro級的職業玩家 以下內容如果有不專業的地方 敬請見諒

而且圖不是很多 因為拆裝過程遇到一些問題... 我都快嚇屎了 沒心情比剪刀手

故事是這樣的 某天某月某一天

小弟的哥哥讓他的iphone跟mba螢幕正面親吻 就流湯了
自行更換 apple 2011 mba 液晶破裂 分享心得文
一開始其實真的還好 只是他竟然越流越誇張

到了不得不換的地步了Q_Q

因此萌生了換螢幕的念頭...

但大家都知道 人為因素(也過保拉) 價格肯定驚人...

原廠得知直接換全部上面部分...要兩萬左右

當下真是嚇的屁股尿流 去外面店家問 也都要萬元以上...

因此萌生了DIY念頭 小弟也愛搗鼓 尋遍了大江南北 都沒有人有此面板

一般我找面板都會到這間網站找
http://www.panelook.cn/

基本上mac全系列所用的零組件 都不是什麼祕密了

2011mba面板 只有lg跟爽爽爽再做

找到符合型號的再去請谷哥大神不然就是去台亞光電(TWSCREEN)問問...

最後找到 有幾家有賣 但蠻天價的 因為小弟有跟幾家專賣面板公司買過... 聽到這價位

連李組長都會不禁眉頭一皺...apple似乎把他這些原物料控管的非常好

最後只要去掏寶掏,沒想到一掏還真的有...最後入手600rmb
自行更換 apple 2011 mba 液晶破裂 分享心得文

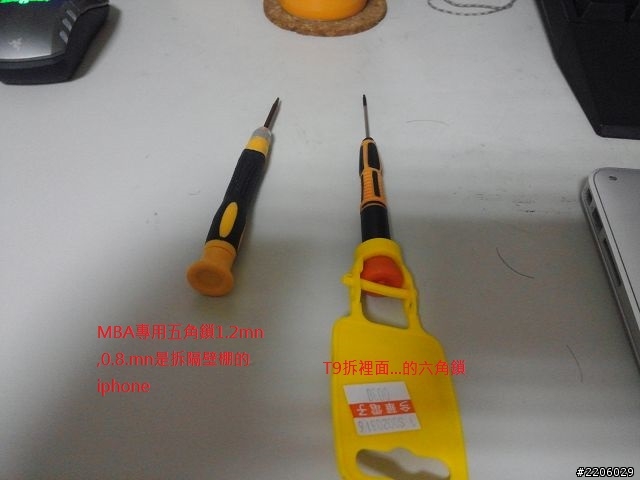

開始動工...基本上拆apple換面板的部分只需要十字起子+專用五角起子1.2mn+t9螺絲起子

如果要換ssd等需要t5螺絲起子 基本上所有螺絲都可以已在各大電料行買的到

專用五角網拍會比較好買 我跑遍光華找不到...
自行更換 apple 2011 mba 液晶破裂 分享心得文

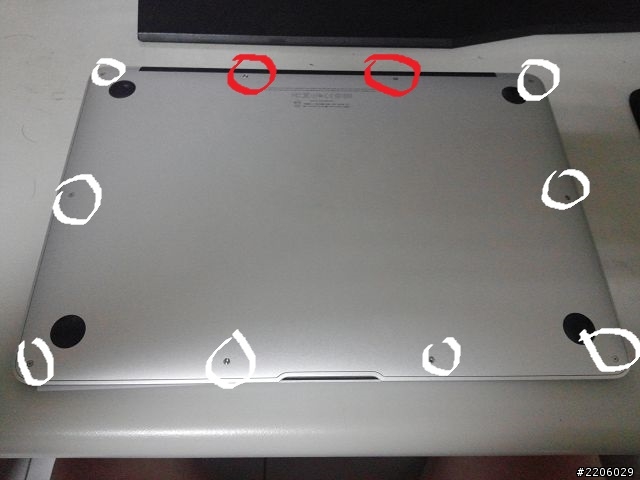

開工 紅色是長的螺絲起子 白的是短的
自行更換 apple 2011 mba 液晶破裂 分享心得文

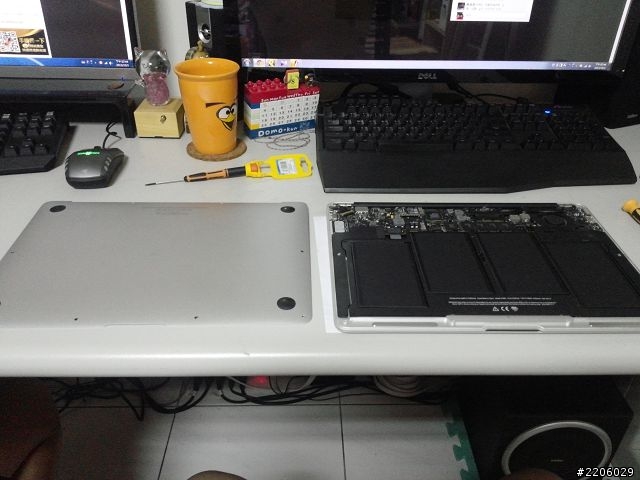

拆開後 灰塵不少 順便清...
自行更換 apple 2011 mba 液晶破裂 分享心得文

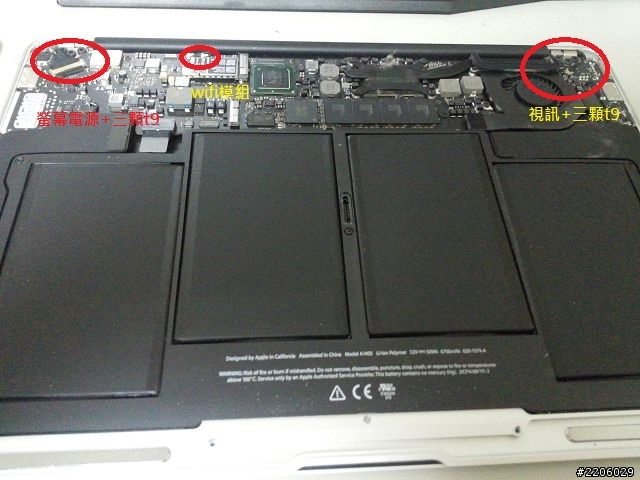

俯視圖 換螢幕必拆的東西 mba 螢幕上 不是只有螢幕還有視訊跟wifi模組

因此必須分離 這邊要使用t9螺絲起子 左三右三 共六顆 其他拔起來就可以
自行更換 apple 2011 mba 液晶破裂 分享心得文

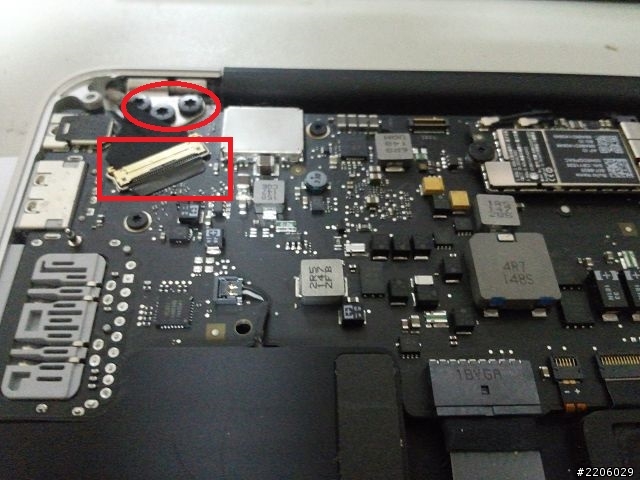

apple螢幕就是透過這條在供電 這裡要注意的是說 apple的這類型的線都有一個拉環

拉起來之後才能拔喔 不然斷掉就 (黑色膠布貼的銀色金屬條狀物就是嚕)
自行更換 apple 2011 mba 液晶破裂 分享心得文

從剛剛搞到現在只是在暖身 這才是本次主題... 換破裂的液晶玻璃
apple原廠為何不給單換面板 坊間也很少店家在單換面板的原因 現在展開...
自行更換 apple 2011 mba 液晶破裂 分享心得文

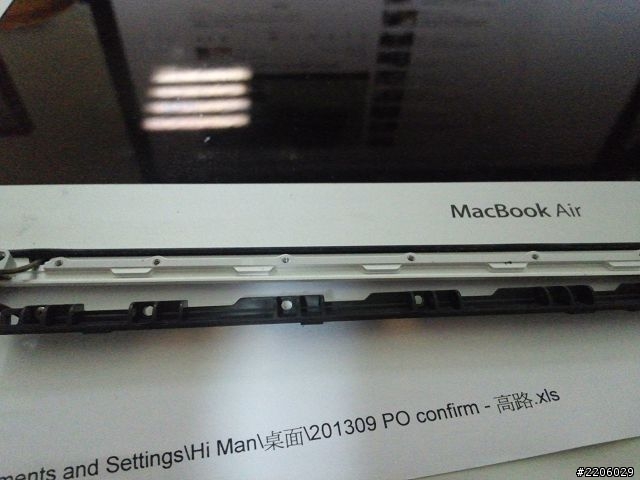

首先先拔黑色條狀物移除不需要拆螺絲 他是用卡的

之後開始拆螺絲 中間部分全部都是十字起子 左右兩邊旋轉支架 一樣用t9起子

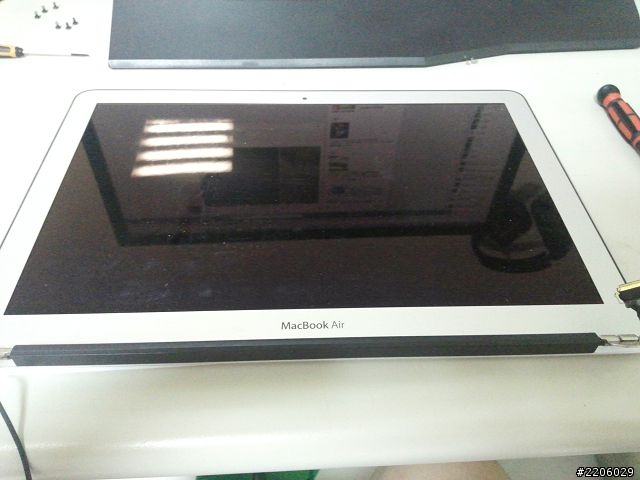

脫光光後 就可以開始拆面板摟
自行更換 apple 2011 mba 液晶破裂 分享心得文

如果前面難度是一顆星 從現在開始就是10顆星... 拆面板最重要就是移掉螢幕外框

首先爬了各大網站的文章 這面板框有以下幾點特性

1.非常軟Q 言下之意就是暴力拆解會變形 而且會完全無法復原
2.一般筆電都是透過小螺絲把框釘在上面或者是用卡榫的方式
咱們apple老大卻是用最傳統的方式 用超級無敵黏的雙面膠條 黏死在上面
3.異常的牢固 公差啥的 毫無破綻...

因此小弟選定了幾樣工具來解決他
1.美工刀(很密很緊沒辦法)
2.吹風機(膠帶剋星 吹軟他)
3.鐵製直尺(跟美工刀類似 但比較不會傷到)

由於以下畫面過度血腥 小弟就用文字帶過(其實是這裡大卡關 沒空比剪刀手)

再次強調 這裡要非常非常的小心 我是從面板右下角用吹風機吹熱之後

美工刀直接插入 一開始會很不順 配合吹風機 就可以把膠條慢慢溶解

之後我就用直尺推 直尺的面積大加上比較沒這麼利

因為面板下面都有埋線(視訊線+面板電源線) 但原則上都是埋在下面

所以下刀時角度偏上一點就可以搞定 然後慢慢的推 小弟大概推了15分鐘才推完一圈

前面則是小心小心再小心的研究怎麼搞才行...

之後就是一刀斃命... 直接把美工刀插出去 輕鬆轉一圈 他就下來了

之後就請女王...
自行更換 apple 2011 mba 液晶破裂 分享心得文

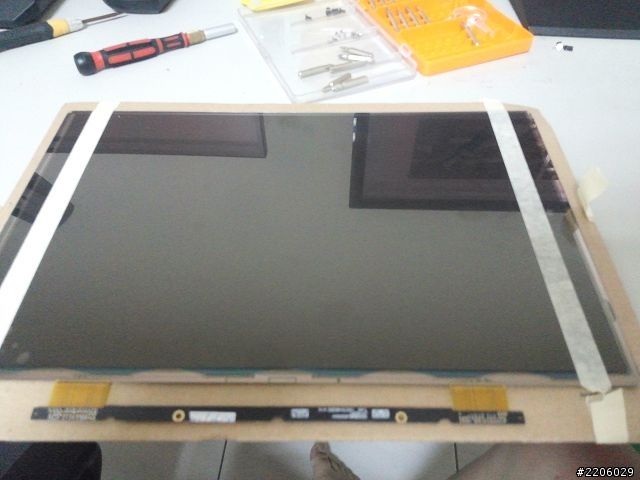

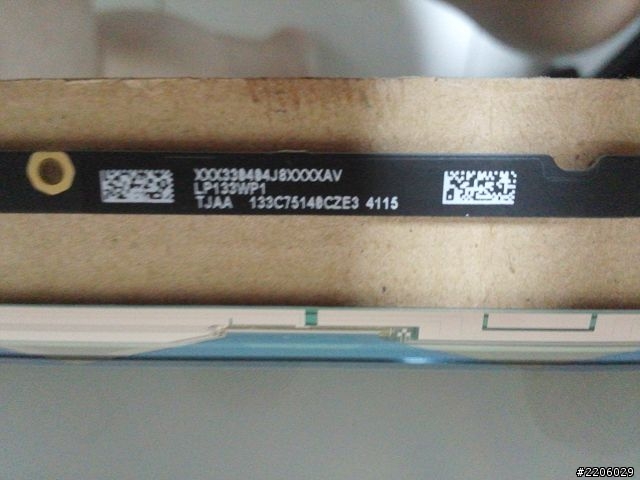

確認新面版型號 跟舊的一摸一樣
自行更換 apple 2011 mba 液晶破裂 分享心得文

在這裡要再說一個困難點 小弟觀察了很多mba國外拆解照片影片

或許是版本不同年份不同 大多小弟看到的都是用螺絲固定

但小弟哥哥的這台 是整台用雙面膠條黏死 不是框而已 連面板都是

再拿下面板的過程 玻璃碎片噴得滿地... 還一堆殘的液晶玻璃 黏在上面

畫面觸目驚心阿... 最後就把用一字起子等等東西把他清理乾淨

才上新面板... apple這樣做的目的到底是什麼 小弟左思右想

大概就是防人家自己換 原廠要賺錢吧 原廠mba更換都是換全部 沒有再換單品的(上蓋部分)...

另外這時候也要小心面板下面的背光原件 千萬別落塵了 不然螢幕就會一點一點...

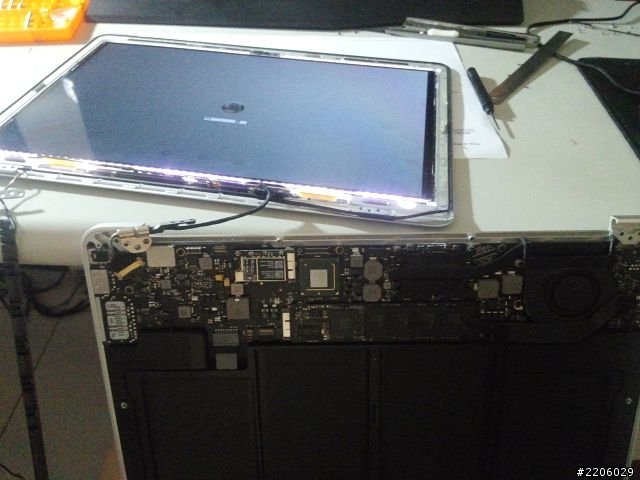

換完之後裸機測試
自行更換 apple 2011 mba 液晶破裂 分享心得文

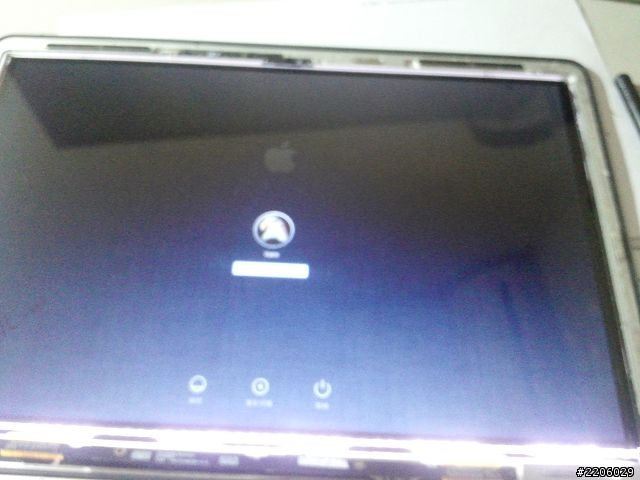

登入畫面 面板完美
自行更換 apple 2011 mba 液晶破裂 分享心得文

之後就趕快把它拼裝回去 完成摟

後記
因為小弟沒有mba的拆裝經驗

這次算是運氣不錯 嘗試成功

基本上有工具跟料件都不會太大問題

順便附上小弟參考的網站
https://www.youtube.com/watch?v=VHlQ904ft6k
https://www.youtube.com/watch?v=tEywb3h7eew

但實際做起來 卻有很多小細節不同

而且他的構造跟我的不大一樣 我在想應該是年份不同 但也是很有參考價值

拆裝的最大的問題則是在於拆框跟面板黏合還有小心落塵這幾點

慢慢來仔細做 應該可以換得很漂亮

小弟總花費大概3500台票... 我想這是最便宜的方式吧

希望能幫到 有需要的人

就先這樣了 如果還有什麼 改天再補充摟
大大真的是神人也,MBP我還敢拆,MBA就真的只敢拆開換SSD了,拆到大大這程度真的太強了

WingC. wrote:
大大真的是神人也,M...(恕刪)


感謝大大 不吝嗇的支持

小弟也是被逼得走投無路阿 畢竟跑外面維修真的好貴阿
看那工真是費時又費力,又怕一不小心GG,難怪要收那麼貴,DIY無價
把握當下、愛要即時;勿以惡小而為之、勿以善小而不為。
yuying0912 wrote:
以下文章 純屬分享給...(恕刪)
超強.........

yuying0912 wrote:
以下文章 純屬分享給...(恕刪)

真的太屌了!5分奉上!
潛水十年魯蛇小弟我看到這篇文章,真的不得不感謝大大的用心
雖然不沒有po上最重要的拆解螢幕圖,但以受益良多,能體會大大當時拆解不想拍照的那種心情

另外想請問,是怎麼樣的情況下造成破裂的呢?
不知道力道是不是很大呢?



阿諾。 wrote:
潛水十年魯蛇小弟我看...(恕刪)


感謝大大 浮水回文

這台破裂原因 拿iphone(裸機使用)的時候 手滑

大概30cm~50cm距離滑落 撞擊到面板破裂

一開始還好 用了一個月後 就每況愈下了

基於沒媽尼的狀況下 只能鋌而走險了

至於拆解沒拍照真抱歉 事後會再補一些照片

感謝大大支持

Newman.Chen wrote:
看那工真是費時又費力...(恕刪)


小心落塵 小心變形 別把電源線弄斷 其實隨便你破壞拉

畢竟舊面板沒屁用了

Newman.Chen wrote:
看那工真是費時又費力...(恕刪)


其實原廠貴是有道理的

因為他根本不修阿 mba面板問題

都是直接上半部直接換掉

上半部包含 鋁殼 wifi 視訊 液晶玻璃 背光元件等...

原廠工程師真的蠻好混的= =
yuying0912 wrote:
以下文章 純屬分享給...(恕刪)

好文分享,給版大一個讚!!

版大乾脆順便也把電池給換了
舊款mba電池真的不太夠力

另外請教版大這新的面板解析度跟舊的一樣嗎?
想說如果有解析度更好的可以換
那就更棒了
