為什麼一定要透過桌上型乙太網路交換器才能上網呢?

763分

11樓

個人積分：763分

文章編號：3836559

找到了.....

PC<->HUB 電腦連接至集線器

編號 1 2 3 4 5 6 7 8
A端白橙橙白綠藍白藍綠白棕棕
B端白橙橙白綠藍白藍綠白棕棕

　
PC<->PC 電腦連接電腦
編號 1 2 3 4 5 6 7 8
A端白橙橙白綠藍白藍綠白棕棕
B端白綠綠白橙藍白藍橙白棕棕

PC<->HUB 為平行線

PC<->PC 為跳線

這是簽名檔

andrewh

0分

樓主

andrewh

個人積分：0分

文章編號：3836913

賤狗的窩 [Sheng] wrote:
找到了.....PC...(恕刪)

我用的是平行線耶這是問題所在嗎? 還是我該用跳線呢?

賤狗的窩 [Sheng]

763分

13樓

賤狗的窩 [Sheng]

個人積分：763分

文章編號：3836938

andrewh wrote:
我用的是平行線耶這是問題所在嗎? 還是我該用跳線呢?

要不要找台電腦, 以同樣的方式試試看是否可以上網?

(一樣不透過 switch hub 直接連 WT2 上網, 用同一條網路線)

不然就是換條網路線試試看了....

還有應該沒有插錯孔吧, ATU-R 接 WT2 接 WAN 孔

WT2 的其他 LAN 孔接 NB ...

這是簽名檔

libraleu

35分

14樓

libraleu

個人積分：35分

文章編號：3839505

舊電腦不會自動跳線, 所以接ATU-R 要買有跳線的, 也就是 PC-> PC的.

以前ATUR有附一條線讓你接HUB用的.

新的HUB及電腦都會自動跳線, 所以用什麼線都沒關係....

leeyihua

8分

15樓

leeyihua

個人積分：8分

文章編號：3839764

要看線材用的對不對可以先用燈號辨識。

我猜你最少有三條線，

ATU-R <-> WT2 (Wan port)一條，A線

WT2 (Lan port)<-> 乙太網路交換器(switch)一條，B線

switch <-> NB 一條，C線

先比較一下A、B、C三條線是否一樣，

情況一：有可能三條都一樣，都是平行線

情況二：也有可能B、C一樣是平行線，A是跳線，如果是這樣，就比較好測試。

由於DES-1005D有自動偵測跳線或平行線的的功能，因此什麼線都可以用。

建議測試方法：

觀察B線，DES-1005D接到WT2(Lan port)的那個port，應該會有燈號顯示連線正常。

將B線從WT2取下，剛剛的燈號會熄滅。

將C線連接NB到WT2(Lan port)剛剛那個port，觀察剛剛的燈號是否和剛剛接B線的時候一樣。

若顯示一樣，那就不是跳線或平行線的問題。

若顯示不一樣，改用A線連接（如果A線是跳線），

若顯示一樣，那就是跳線的問題。那就再找一條跳線就可以了。

由於早期NB的網卡，可能沒有自動偵測平行線、跳線的功能，所以就要自己準備跳線。

不過，既然WT2有IP 分享器的功能，它的Lan port應該是支援平行線直接接NB才對。

所以真的有可能是相容性的問題。

參考看看：http://product.seed.net.tw/products%20personal/pf/pf5.htm

eraser_li

16分

16樓

eraser_li

個人積分：16分

文章編號：3840325

賤狗的窩 [Sheng] wrote:
找到了.....PC...(恕刪)

各位大大：

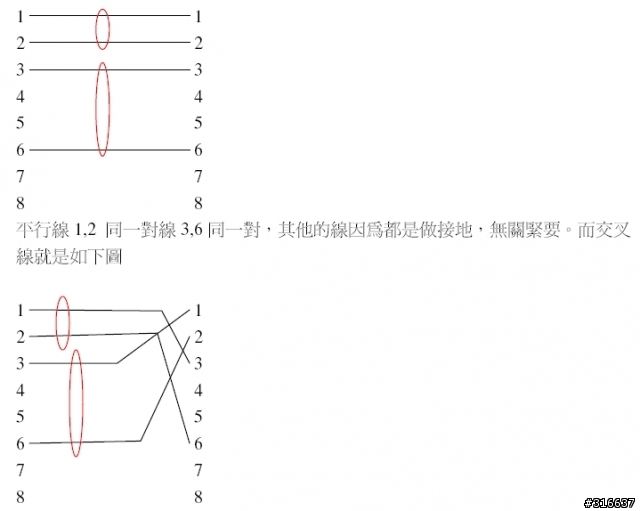

網路現相關的線對接法會影響到網路的訊號品質，一般網路訊號的部份是(1,2)(3,6)所謂的TX,RX，TX一對
RX一對，因為網路訊號是PAIR成對的，如果一端12345678--12345678，以10/100 switch hub的傳輸
長線時沒辦法到100base的速度，所以需要注意的所以(12)(3)45(6)78--(12)(3)45(6)78這是平行線。

一般目前的Switch Hub，以及目前相關的網路設備，都有自動判別的功能，不需要確認交叉線與平行線，
交叉線的部份一般如：(12)(3)45(6)78--(36)(1)45(2)78。

用途法表示，請看附件，如有問題歡迎詢問。

andrewh

0分

樓主

andrewh

個人積分：0分

文章編號：3841013

各位大大好...小弟用一些照片,來加強說明一下,目前的狀況...

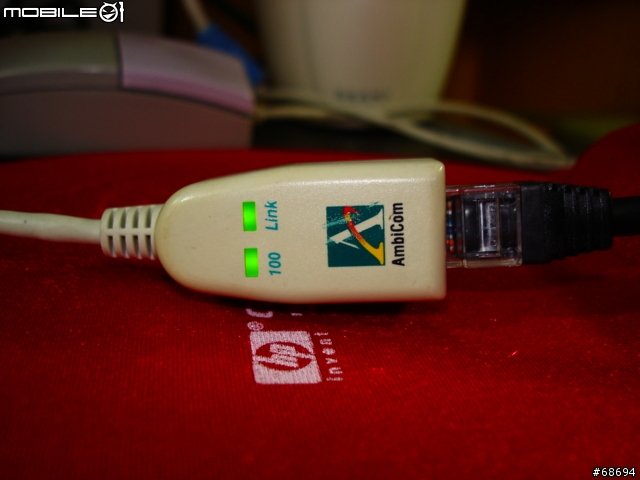

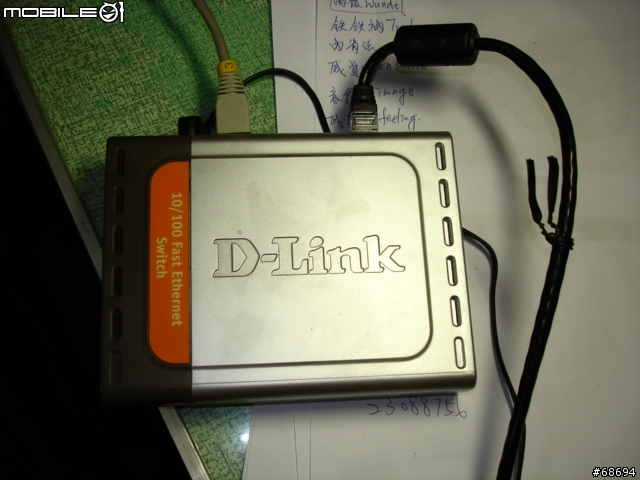

1. 小弟的NB一定要透過乙太網路交換器才能上網, 其中標示3號的灰色網路線來自於SEEDNET WAGALY TALK II, 黑色網路線(平行線)則連到NB去, (如下圖)...

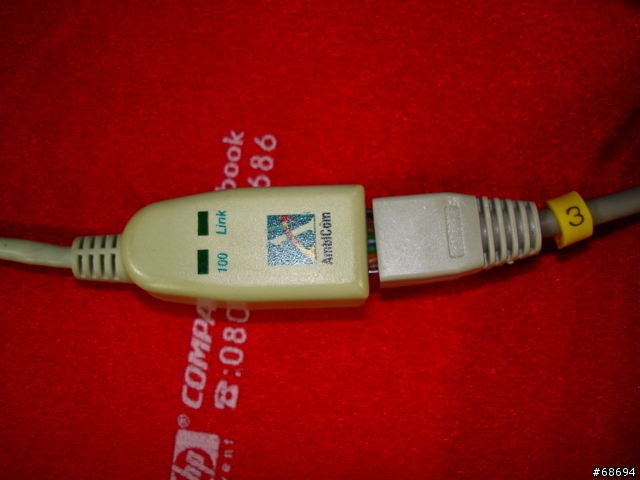

2. 可是能如果直接把標示3號的灰色網路線連到NB, 則無法上網, 連燈號都不會亮了(如下圖)...

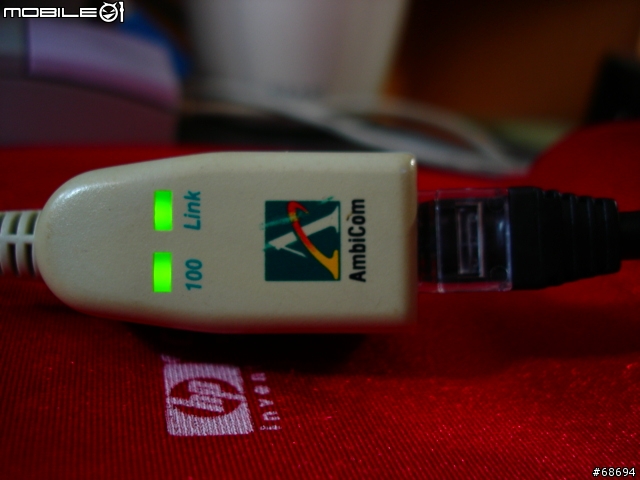

3. 會不會是這個印有AmbiCom的小東西(小弟才疏學淺,不知道他的名字)在作怪呢(如下圖)...?

4. 如果把標示3號的灰色網路線連到桌上型電腦, 是可以上網的....

難道小弟的NB上網非得要透過這個乙太網路交換器嗎? 請各位大大拔刀相助吧....

傑森

9分

18樓

傑森

個人積分：9分

文章編號：3841606

>>為什麼一定要透過桌上型乙太網路交換器才能上網呢?

因為你用了錯誤的網路線!!

想要用電腦直接連接ATU-R (俗稱ADSL MODEM)要使用跳線
簡單觀看:網路線兩頭排列位置不能一樣, 才是跳線 ( PC to PC 用)
接法樓上幾位大大已經寫的很詳細,請按指示服用即可!

~水瓶金魚~

5分

19樓

~水瓶金魚~

個人積分：5分

文章編號：3841675

理論上來說,電腦接網路設備是平行線,
網路設備接網路設備是跳線,
電腦和電腦接也是跳線,
但是現在已經被自動跳線的網路設備給混淆了.
就您的情形看起來.是線接錯了(跳線or平行線).
你先確定你的灰色線是哪一種線.
是平行線的話就買跳線回來接.
是跳線的話就買平行線回來接.
那顆小老鼠的燈如果亮了.就可以上網了.
你買的D-Link Switch Hub現在都有自動跳線了.
所以不管接什麼線(斷線和順序沒打對的線除外),
都是可以上網的.
祝您的問題可以順利解決
