KaitoKid wrote:
書房與客廳的網路孔1(恕刪)
是的.
書房1.2, 客廳1.2的網路孔都是連弱電箱.
之間的紅線是指距離多遠...請忽略.
個人積分：393分
文章編號：86057787
請看上篇
個人積分：12509分
文章編號：86057986
nowhite wrote:
目前是由中華電信的小烏龜來負責PPPOE跟DHCP. AX86U只負責WIFI的部分(AP模式).
在不動弱電箱的前提下,是否有比較好的方式可以讓AX86U負責PPPOE/DHCP/WIFI並讓全屋的區網互通呢?

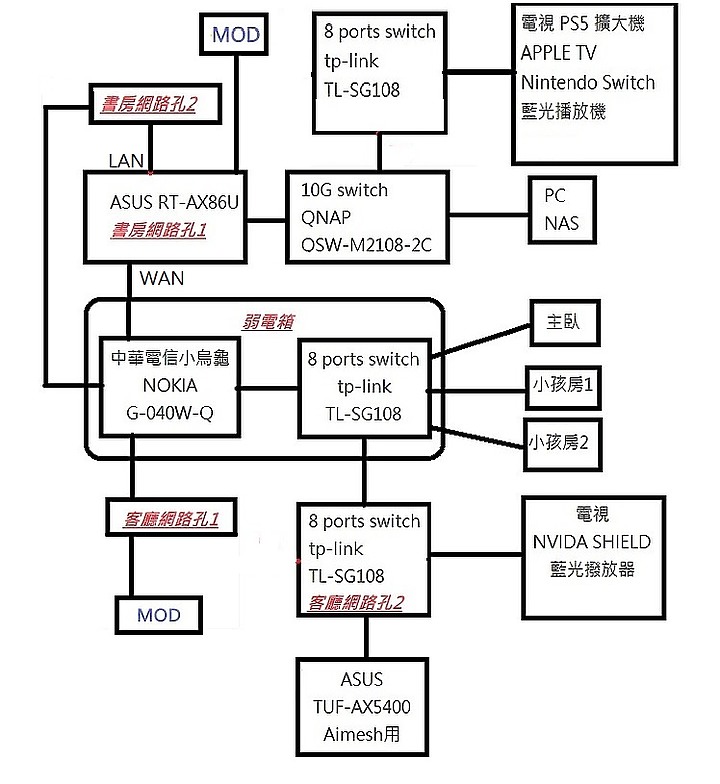

以AX86U為主路由器，擺放在書房的網路架構圖︰
書房部份︰
1.中華數據機設為橋接模式(此為重點)，關閉其WIFI。
2.數據機網路線接AX86U的wan，確定能上網後，從AX86U的lan接網路線回數據機(此為有線回程)。
3.AX86U設為路由器模式，負責pppoe、dhcp，並開啟IPTV功能，指定一個lan做為MOD輸出，接MOD。
註︰書房8 port的switch可以省下來，所有設備接在10G switch即可。
客廳部份︰
4.客廳一個網路孔直接接MOD機子。
5.TUF-AX5400改接到switch上。
註︰其實客廳那台switch可以省下來，因為後面只有接三台設備，直接接在AX5400後面就可以了。
詳細網路架構圖如下︰
6.以上網路架構是以AX86U為主路由器，負責派發網內所有設備的IP。
因所有設備均在同一區域網內，網內設備均可互通。且不影響AiMesh的組成。
以AX86U為主路由器，擺放在客廳的網路架構圖︰
(略)......
個人積分：12509分
文章編號：86059083
nowhite wrote:
目前是由中華電信的小烏龜來負責PPPOE跟DHCP. AX86U只負責WIFI的部分(AP模式).
在不動弱電箱的前提下,是否有比較好的方式可以讓AX86U負責PPPOE/DHCP/WIFI並讓全屋的區網互通呢?
願聞其詳,請開釋. 感謝!
優化版︰
1.中華數據機一樣設成橋接模式。
2.此種接法，AX86U路由器不必開IPTV。
註︰如果想網路更穩定，可設置QSW-M2108-2C上的Vlan，把AX86U的wan跟lan給切分開來。
優點︰
1.MOD均單獨走線到數據機，其廣播封包與上網數據分開(數據機的IGMP功能)，不至於二種性質的封包混在一起，影響網路的穩定性。
2.方便霝活，AX86U與TUF-AX5400可隨時對調，不必動到網路架構。
例如︰AX86U想移去客廳，只要AX86U搬到客廳，二條網路線接上switch即可。TUF-AX5400移去書房，網路線只要接上10G switch即可。且不會影響到AiMesh的組成。
註︰因為連接埠夠，可視情況拿掉TL-SG108，簡化網路架構，以求更穩定的網路使用環境。
個人積分：393分
文章編號：86060249
個人積分：12509分
文章編號：86060448
個人積分：393分
文章編號：86060527
個人積分：5110分
文章編號：86061208
感謝回覆！這也是一個不錯的方案。
個人積分：393分
文章編號：86061232
個人積分：5110分
文章編號：86061287
